    gisteren nog verder aan het testen en er is een klein probleempje komen opduiken
    de schakelaar op de as die kan verschuiven en dat is niet de bedoeling
    dus nu aan beide kanten een siliconen slangetje gezet die de schakelaar op de juiste positie houd .
    straks terug testen
    nu ook een support aan het printen en dat gaat 16 uur duren dus om 6 uur gestart het gaat nog efkes duren .
    dit is de houder waar al de printjes die nodig zijn voor het schakel paneel op gaan monteert worden .
    foto's volgen

    gr raf

  2. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    [​IMG]

    zo en dit is de support geworden .
    de hoofd stuur print moet er nog op maar eerst de ledjes er onder monteren .
    en die laten natuurlijk op zich wachten wa hadde gedacht .

    gr raf

  3. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    WhatsApp Image 2022-04-01 at 16.46.10.jpeg
    De binnen kant van een 20 tal tl verlichtingen .
    Het is heel gemakkelijk met de omgebouwde 3D printer als reflow station om dit te doen .
    En na het terug omsteken van de stekker werkt de printer ook nog .
    De ledjes zijn 0603 type's dus gewoon soldeer pasta aan brengen ;de led in de juiste richting leggen en op het plaatje leggen en ze lijnen zich mooi zelf uit .
    Afmetingen 1.5 cm op 3 mm en als je zo 8 gemaakt hebt is het genoeg want anders begin je scheel te kijken .

    gr raf
    Bewerk bericht

    ozy en Peter Houweling vinden dit leuk.
  4. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    WhatsApp Image 2022-04-02 at 10.50.20.jpeg WhatsApp Image 2022-04-02 at 10.50.40.jpeg

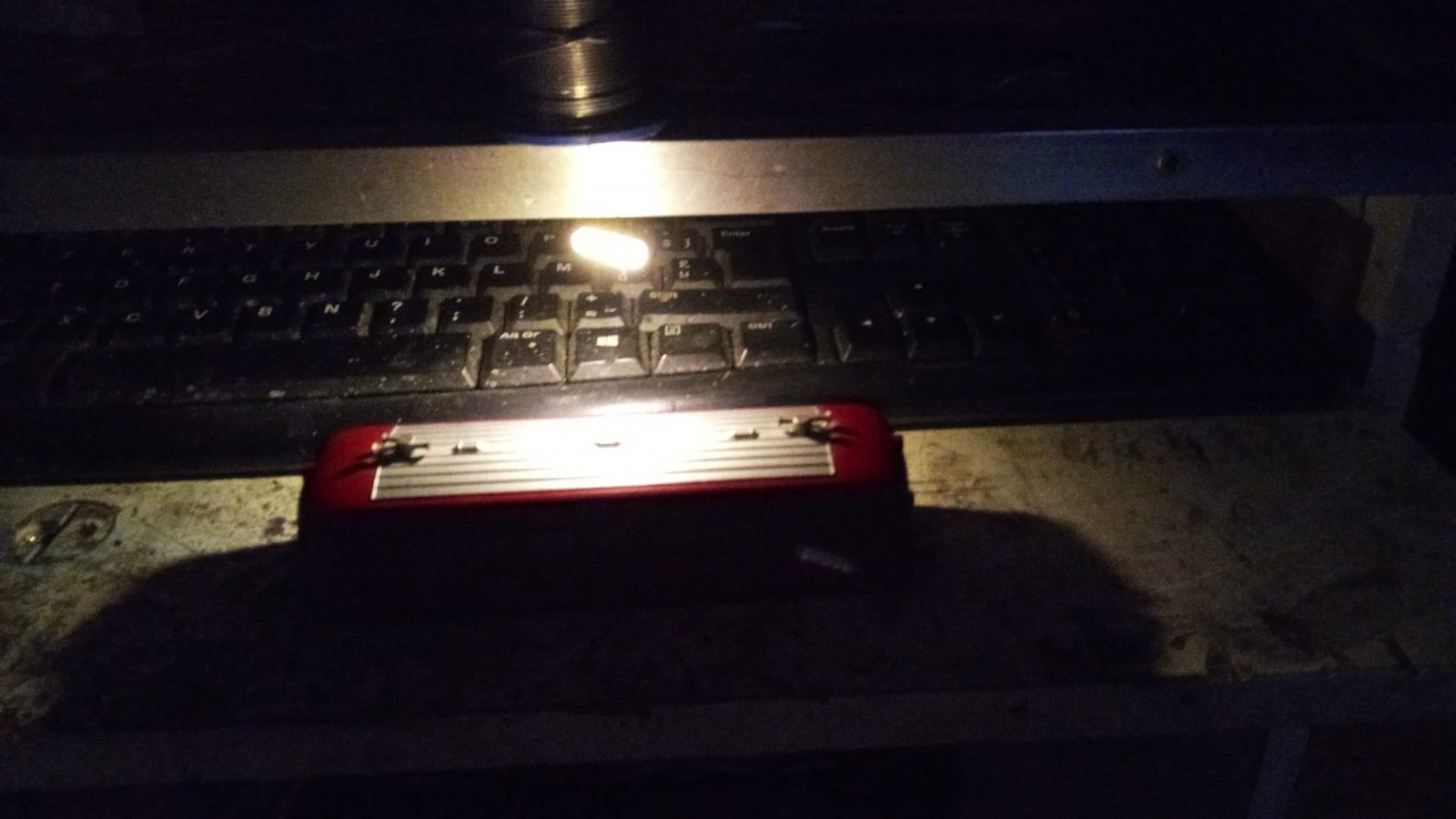

    Zo hier een van de 1,5 cm lange TL lampen voor in een tunnel op de club .
    volgende week kunnen ze geplaatst worden maar eerst nog wat monteren
    want zo een stuk of 8 perdag maken is meer dan voldoende

    gr raf

  5. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Dag Raf,
    Heb je soms info over merk, type en verkooppunt?
    Ik zag een Canadees dat gebruiken voor foto-etsdelen, maar vind in België (en EU) geen webshop die ook aan particulieren verkoopt. (chip quik smd291snl10)

  6. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    ik heb dit bij mijne chineese vriend ali gekocht
    https://nl.aliexpress.com/item/1005...-1;5.05;-1;-1@salePrice;EUR;search-mainSearch

    kost zo goed als niets
    ik heb voor een potje gekozen omdat je daar de overschot terug kunt in doen
    maar een tube droogt minder uit
    ik heb overschot omdat je de pasta over een soldeer masker moet aan brengen en daar schraap je dus de overschot terug vanaf
    maar ik meng als het te hard is een beetje flux er onder en dan smeert het terug
    gr raf

    Herby63 vindt dit leuk.
  7. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    4.005
    Locatie:
    Brugge
    Dank je Raf, nu weet ik waarnaar ik moet kijken, maar gezien de geringe houdbaarheid ga ik nog even wachten van bestellen.

  8. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    Al twee dagen aan het kloten met een grijze muis.
    Het rijgedeelte zo niet maar de kop en de kont zeg maar.
    Twee esu V2 decoders er ingezet en ik kreeg ze niet geprogrammeerd ???.
    Ok je moet dus oer oude software daar voor hebben .
    Geïnstalleerd en ok de decoders werden herkend .
    En dan begint de ellende .
    Lang adres gebruiken ha ja wa hadde gedacht dus daar het morot gedeelte 826 was dus de kop 825 en de kont 827
    Ok kwam goed maar dan consist adres ja 826 natuurlijk maar oeps da gaat dus niet
    82 gaat wel meer niet .
    Ok dit gaat te lang worden zie ik al zelf.maar al de mapping die je zet werkt dan weer niet bij de consist en anders om kun je niets in stellen .
    Pure ellende maar het werkt nu .
    Morgen als het iets warmer is een filmpke maken
    Maar ik ben alsnog blij dat ik het aan het werk heb gekregen



    gr raf

    Laatst bewerkt: 3 apr 2022
    ozy en EUSIV vinden dit leuk.
  9. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    Ok of het hier hoort zien we dan wel weer.
    De oude printer omgebouwd tot smd soldeer station
    Het gaat vlot en je kunt alles instellen wat je nodig hebt tot en met de ventilator om de rook af te zuigen.
    Ok de warme plaat is niet extra groot maar voor de kleine zaken die wij maken denk ik dat ze groot genoeg is .
    Het voordeel van dit tegen over een hete lucht blaas soldeer station is dat je niet niets van de print kunt blazen .


    Deze printjes zijn 1,5 cm lang en komen in TL lampen te zitten voor in een tunnel

    gr raf

    ozy, EUSIV en Herby63 vinden dit leuk.
  10. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België


    zo het rijd terug na het ongeval maar wat een herrie
    het nadeel van een hoog toerige motor denk ik maar waar komt het gekrijs vandaan
    alles is in plastiek dus het zou zo geen lawaai mogen maken .
    gr raf

    EUSIV vindt dit leuk.
  11. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.040
    Locatie:
    Oostvoorne
    Raf, Het heeft wel een beetje van te strak tegen elkaar lopende tandwielen. Gr. KLaas.

  12. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    Klaas dat heb ik reeds getest en ze kunnen vrij bewegen zeg maar.
    het nadeel is dat het tandwiel op de as rechte tanden heeft en geen schuine zoals normaal bij een wormwiel zou moeten zin
    daar dit een samengesteld deel is kan ik daar niets aan veranderen

    gr raf

  13. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    Zo vandaag processoren herstellen van afgebroken pootjes.
    Met de huidige prijzen is dit een lucratief werkje want de prijs is X3 gegaan .
    Afgeknipte draadjes van weerstanden kunnen hier goed voor gebruikt worden .
    en het betreft toch een 20-30 tal processoren en dat aan 3 euro perstuk dat tikt aardig aan .
    Daarna een voor een in de K150 programmer die ik eindelijk op win 10 aan het werken heb gekregen .
    Oude software en windows 10 laten denken dat het vista is en dan blijkt opeens wel alles te werken .
    De pickit 2 en 3 willen deze processoren (16f628 en 628A) NIET programmeren .
    Schrijven lukt maar na terug te lezen staat de processor vol met nullen inplaats van het programma.

    gr raf ik ga nog wat doen

  14. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    zo vandaag gaan we nog eens proberen de grotere versie van de brossel te printen
    Hopelijk lukt het nu beter daar ik de wanden 1 mm dikker gemaakt heb .

    gr raf

    Peter Houweling en Herby63 vinden dit leuk.
  15. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    en mislukt wat had je gedacht .LOL
    dus morgen gaan we het nog eens proberen .
    wel enkele uren kunnen rijden zonder noemenswaardige problemen .
    Ook het kleine brosseltje heeft een uurtje gereden maar daarna was het einde verhaal.
    De cardan koppeling die op de motor zit (kruisje) was gebarsten zo te zien .
    ik heb er nieuwe geprint maar toen vond ik nog een stukje rubber darm wat perfect paste
    nu is ook het geluid een pak minder lawaaierig maar morgen testen hoe lang dit gaat blijven werken

    gr raf

  16. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België

    de koppeling vervangen door een stukje rubber en de brossel is reeds een pak stiller dan voorheen .
    het gaat nooit een zoemertje worden zeg maar want daar is de overbrenging de oorzaak van .
    en deze ook nog eens gaan ontwerpen nee daar begin ik niet aan

    gr raf

    Peter Houweling vindt dit leuk.
  17. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België


    en hier het brosseltje nog maals en nu rijd het reeds een pak beter
    nu terug de verlichting en dergelijke gaan in bouwen als ook de banken en stoelen

    gr raf

    Peter Houweling en ozy vinden dit leuk.
  18. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    Een lok die op 1 plaats steeds een probleem melding gaf eens onder handen genomen
    Eigenlijk was het een combinatie van de wissel en de lok
    maar de wielen van de lok waren zo wie zo breder dan van de andere lok's
    dus deze maar smaller gedraaid en gelukkig was er aan de binnen kant een klein flensje
    dit vergemakkelijkte het wast zetten in de draai bank
    nu na een uurtje test rijden blijkt het te zijn opgelost
    Geen spook bezet meldingen meer .
    al was het een kortsluiting die op de wissel ontstond in het punt stuk .
    gr raf

    ozy vindt dit leuk.
  19. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België

    voor een vriend een Mehano Thalis van decoders en verlichting voor zien
    Dit is een zeer eenvoudig trein stel waar zelfs geen binnen inrichting in zit
    eens kijken of ik dit nog geprint ga krijgen

    gr raf

    Peter Houweling en ozy vinden dit leuk.
  20. raf

    raf Forum veteraan

    Lid geworden:
    27 aug 2003
    Berichten:
    14.817
    Locatie:
    As,België
    Gisteren was er eindelijk tijd om het schakel paneel van led 's te voorzien
    Bleken er in plaats van 100 maar een 80 led 's in de verpakking te zitten .
    Direct een klacht ingediend maar ja het is daar een feest week of zo iets .
    Dus pech onder weg en ik kan dus geen volledig paneel bedraden.
    Ik ga de led 's die onder de houder komen te zitten eerst aan sluiten dan kan de rest later nog .
