asche aan zee

alle bekabeling die ik kan aansluiten is aangesloten
door dat er 20 leds te weinig in het pakketje zaten kan ik dus nu niet meer verder .
maar ik kan wel de processors aansluiten aan de ledjes.
dan terug aan het programma werken om alles in goede banen te leiden .
en dat dan de gekozen richting weer gegeven word op het scherm .
dus nu afwachten wat ali express gaat doen met die klacht die ik ingediend hebt
hopelijk straks een update van een reeds functioneel paneel

zo ik heb 2 euro terug gekregen maar ik kan in die winkel niets meer bestellen .
en laat dit nu de enige zijn die deze leds heeft .
maar een club lid van de HTC heeft ze voor mij besteld en hopelijk zijn ze snel binnen
laatste keer waren ze 2 maanden onderweg

gr raf

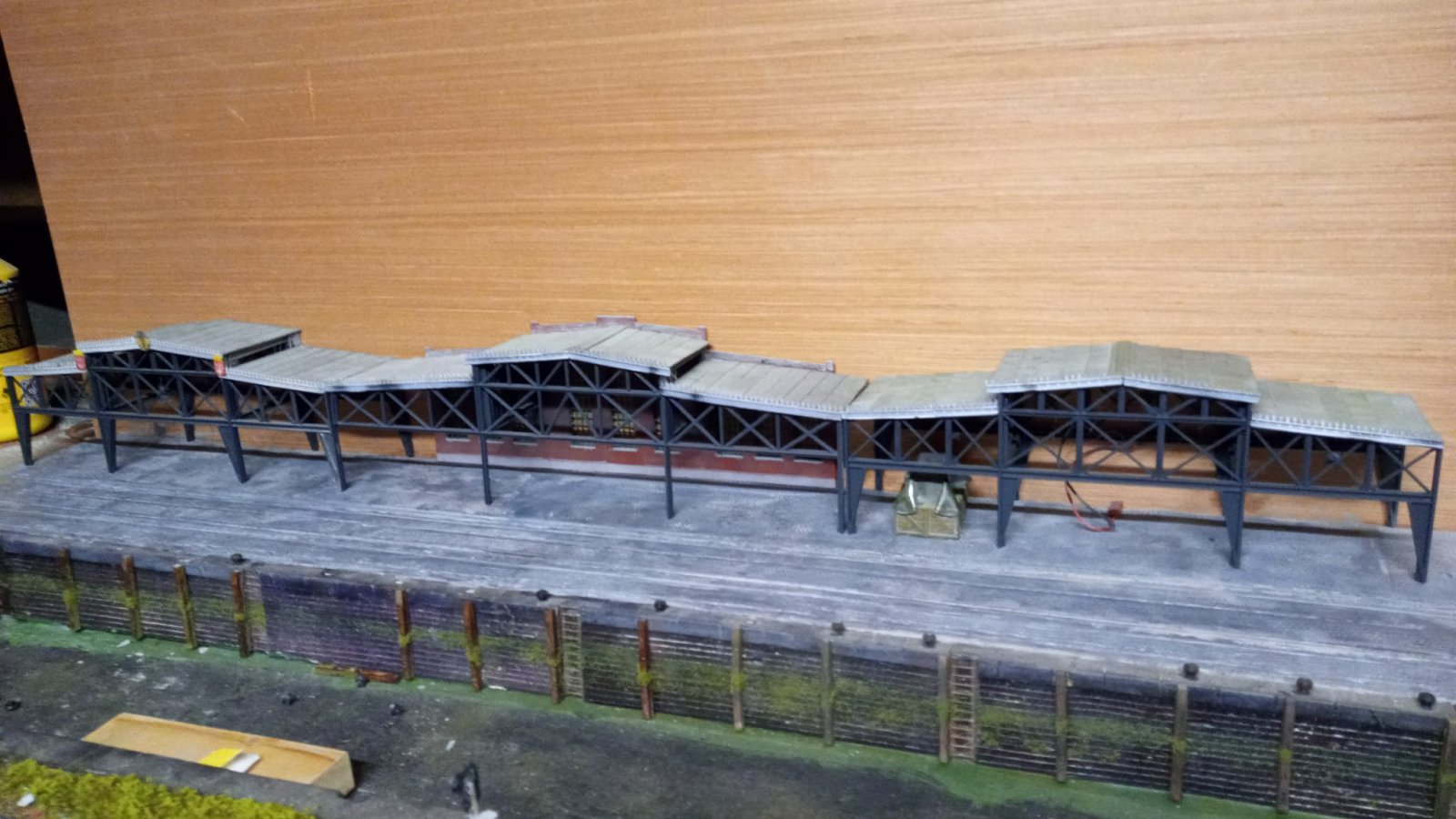

vandaag ook wat aan de haven verder gedaan en dus kasseistenen aan het inkleuren geweest
morgen met een zwarte wash er overheen en dan hier en daar zwarte vlekken met zand door de verf
want aan de haven werd dat met asfalt hersteld .

gr raf



eens een filmpje gemaakt waar ik laat zien hoe ik op een goedkopere manier sluit en andere verlichting maak in wagons
er zijn 4 soorten printjes
dit is printje A1 wat voor een goederen wagon gebruikt kan worden met een sluitlicht en voor een gewone wagon met binnen verlichting
dan is er printje A2 wat voor een personen wagon gebruikt kan worden met binnen verlichting en een sluitlicht
hier zitten 2 poteters op om zo de licht sterkte van beide led sets aan te kunnen passen
printje B1 is een printje met processor om dat is sommige landen het sluitlicht moet knipperen op een bepaalde frequentie en nee een knipper led pinkt niet juist
printje B2 is voor een personen wagon met sluitlicht en dus ook hier twee potmeters om de helderheid in te stellen
de binnen verlichting knippert niet mee

gr raf



Mooi werk weer Raf. Petje af Ik geniet van je verslagen!



vandaag wat verder gedaan aan het schakel paneel

het licht reeds op maar het tekort aan ledjes is duidelijk te zien
dus wachten op de china man om de rest op te sturen
maar ik heb een rode en witte led gezet op de grote delen die ik nog niet heb zo kan ik reeds de rest programmeren .

gr raf



Het chassis van de bijwagon heb ik gebruikt om de brossel te maken dus ik zat met dit ding als afval eigenlijk
De motor is om te bouwen maar dan moest er een nieuw motor schild in en dergelijke
maar ik had cdrom motoren mee om te verkopen laatste beurs en niemand wilde die hebben
dus het was toch reeds voorzien voor de vuilbak dus niet geschoten ook geen kogel verspind
oude motor er uit en nieuwe er in .
Daar het een proefje was geen gaten boren om de motor vast te zetten gewoon ca lijm en er tegen gekleefd
het originele tandwieltje op de motor paste maar net op de tandwielen en dat was geen lang leven beschoren
dus het tandwiel van de originele dan maar en ??, ok de de motor as is 2 mm en de oude is 2,2 mm
gelukkig een draai bank en op 10 minuten was het opgelost met een buisje er in de zetten en er met een ruimer van 2,2 door te gaan
pres passing ???? waarom als je lijm hebt maar het ging er wel zuigend overheen
en na het inbouwen van een decoder was er licht

Nu er is een probleem maar daar kan ik niet veel aan verhelpen en dat is er word maar stroom opgenomen van 1 wiel .
dus een buffer condensator moet er nog ingezet worden maar eerst zien van ???"hoe moet het nu weer"
dus ik mag zeggen een goed resultaat en nu kijken of de truuk ook werkt bij de ombouw van een marklin lok dan hoef ik die dure ombouw sets niet meer te kopen



Raf, Je viideo staat nog privé. Gr. Klaas.



Klaas ik heb het na gezien en hij staat op openbaar dus ????
dus je zou hem moeten kunnen zien

gr raf



Nu wel Raf. Bedankt! Gr. Klaas.



het probleem marklin lok .
de motor past in de behuizing maar dan is hij te dik dus de lok moet onder de frees machine
daarvoor moet ik eerst een klem op de machine gaan monteren om de lok stabiel te kunnen vast zetten .
en dan voorzichtig gaan frezen want ik weet niet uit wat voor materiaal hij bestaat en hoe het zich laat frezen .
en als dit probleem is opgelost dan het volgende oplossen en dat is het tandwieltje
bij deze lok is het tandwiel een geheel met de rotor en kan dus niet van de as afgeschoven worden .
uitboren van ijzer/staal op de draaibank die ik heb is onbegonnen werk omdat het ding niet juist genoeg is .
messing en alu is geen probleem maar ijzer begin ik zelfs niet meer aan
dus weer een lekkere uitdaging

foto's volgen
gr raf

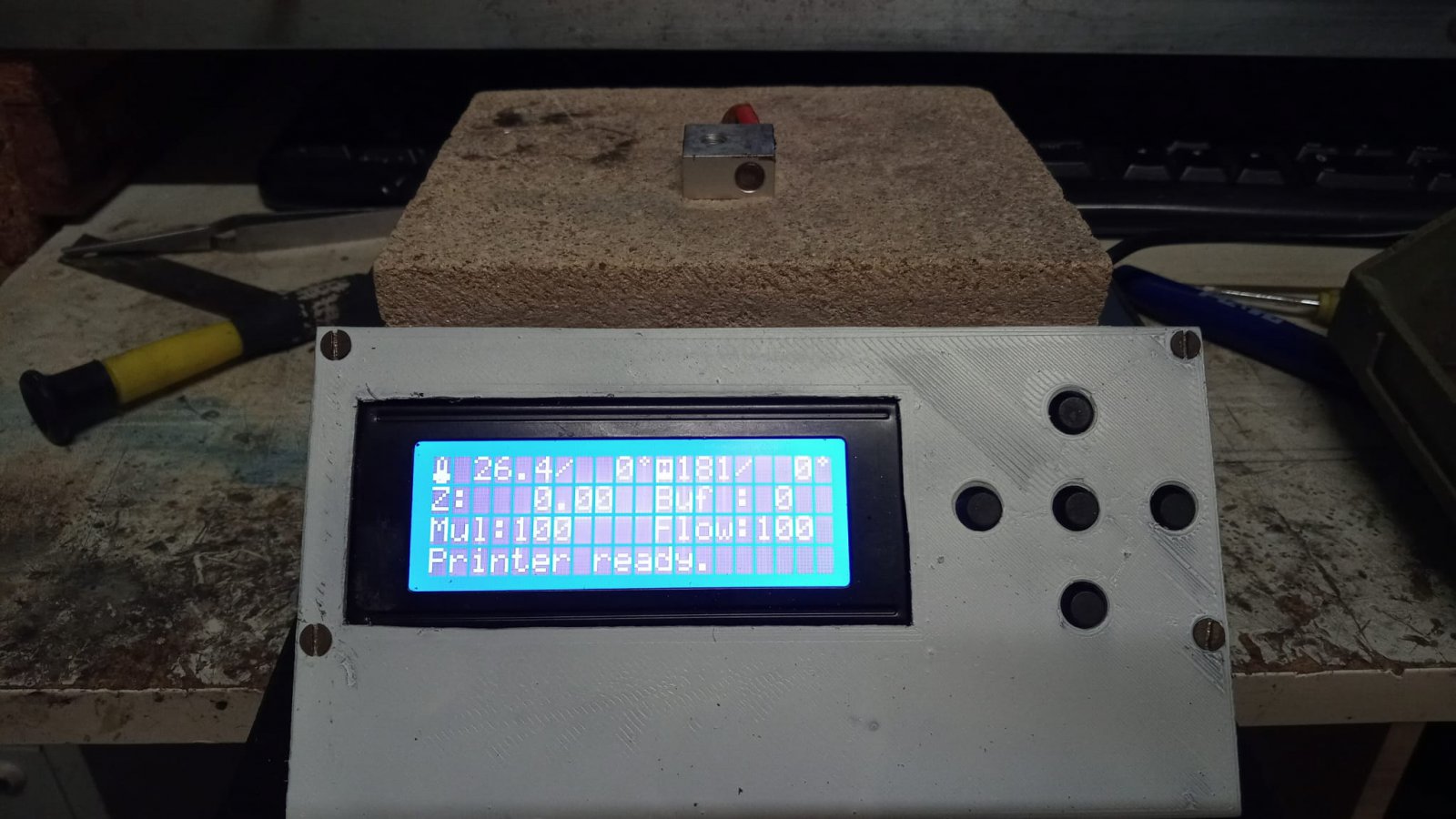

Ok van een oude 3D printer had ik een smd reflow station gemaakt maar steeds met die 3d printer slepen was niet te doen.
Dus daar ik aan het oprommelen ben kwam ik van alles tegen en ik had nog een 12 volt 8 amp voeding dus die kwam zeker in aanmerking.
Dan een reserve moederbordje had ik ook liggen .
Als ook nog een verwarmings element
Alleen het display met knoppen ontbrak maar ik kon nog een nieuw bestelen dus dat heb ik dan ook maar gedaan .
Morgen alles verder in elkaar schroeven want het moet hier en daar wat uitharden .
En dan heb ik een mooi tooltje om smd printjes te maken .
alleen de software is arduino en die zou ik willen aan passen want ik gebruik alleen de temperatuur van het hot end en de voeler voor de temperatuur bewaking
en printer ready ??????
staat wat onnozel hé

gr raf



vandaag van een marklin wagon een 2 rail gemaakt met 2 pickups voor de stroom
zoals je in het filmpje kunt zien is de brommel alleen nogal gevoelig aan slecht contact
met de aanhang wagen er achter is het een pak beter
de tussen stang is nog te lang maar de originele wagon was even lang als de motor versie en daar heb ik nooit afbeeldingen en of film van gezien
alweer eentje die mee naar de club kan om er te rijden

gr raf



een test met een schuifpoort maar de motor moet nog vervangen worden want dit is een oude servo en het loopt niet allemaal lekker
maar het werkt reeds



tweede test en nu loopt de poort reeds een pak beter


pinklicht er op en nu nog een beeper
allemaal oude meuk met al zijn beperkingen maar ok het werkt
gr raf



Ok juist het volgende afgerond

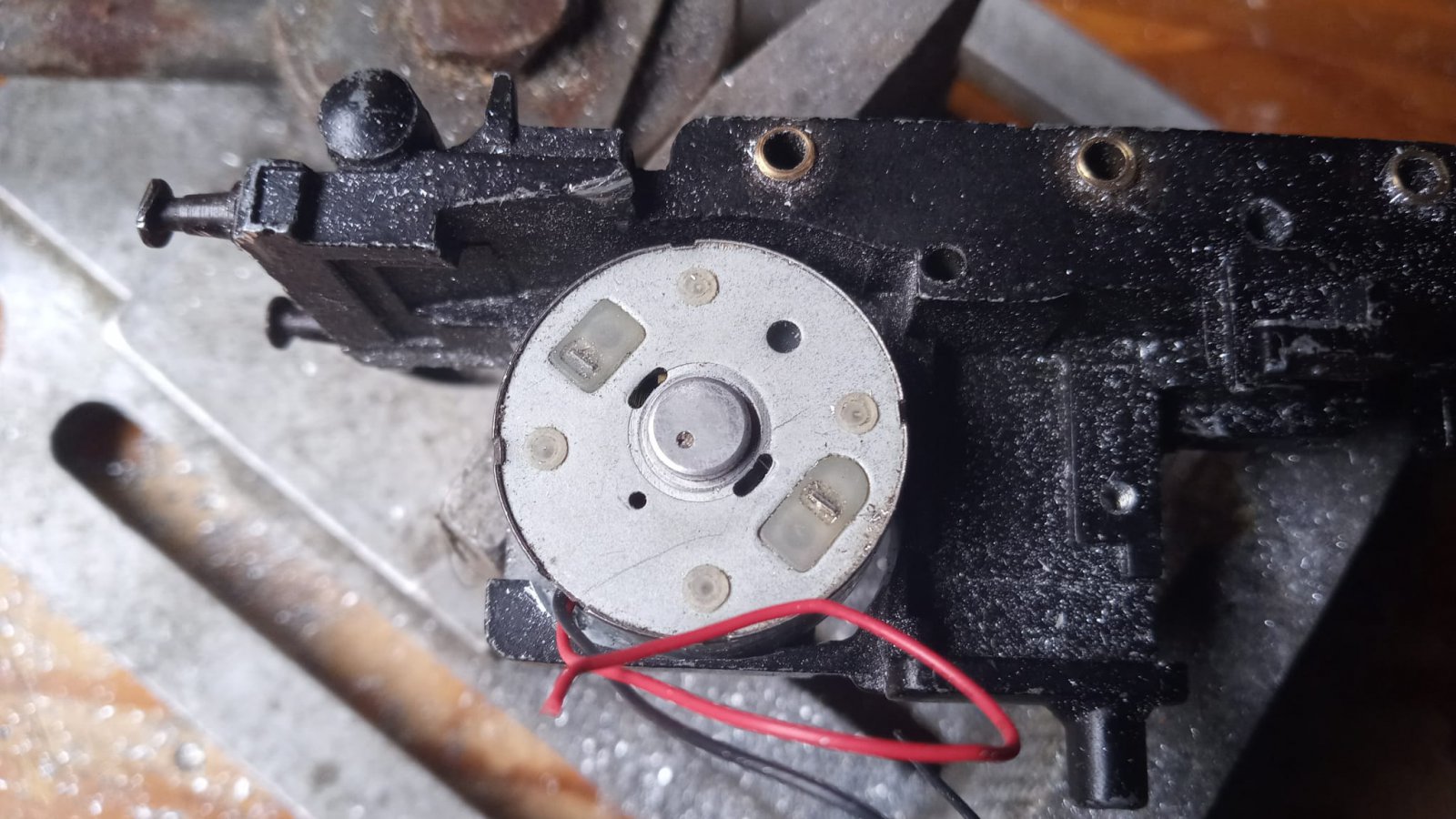

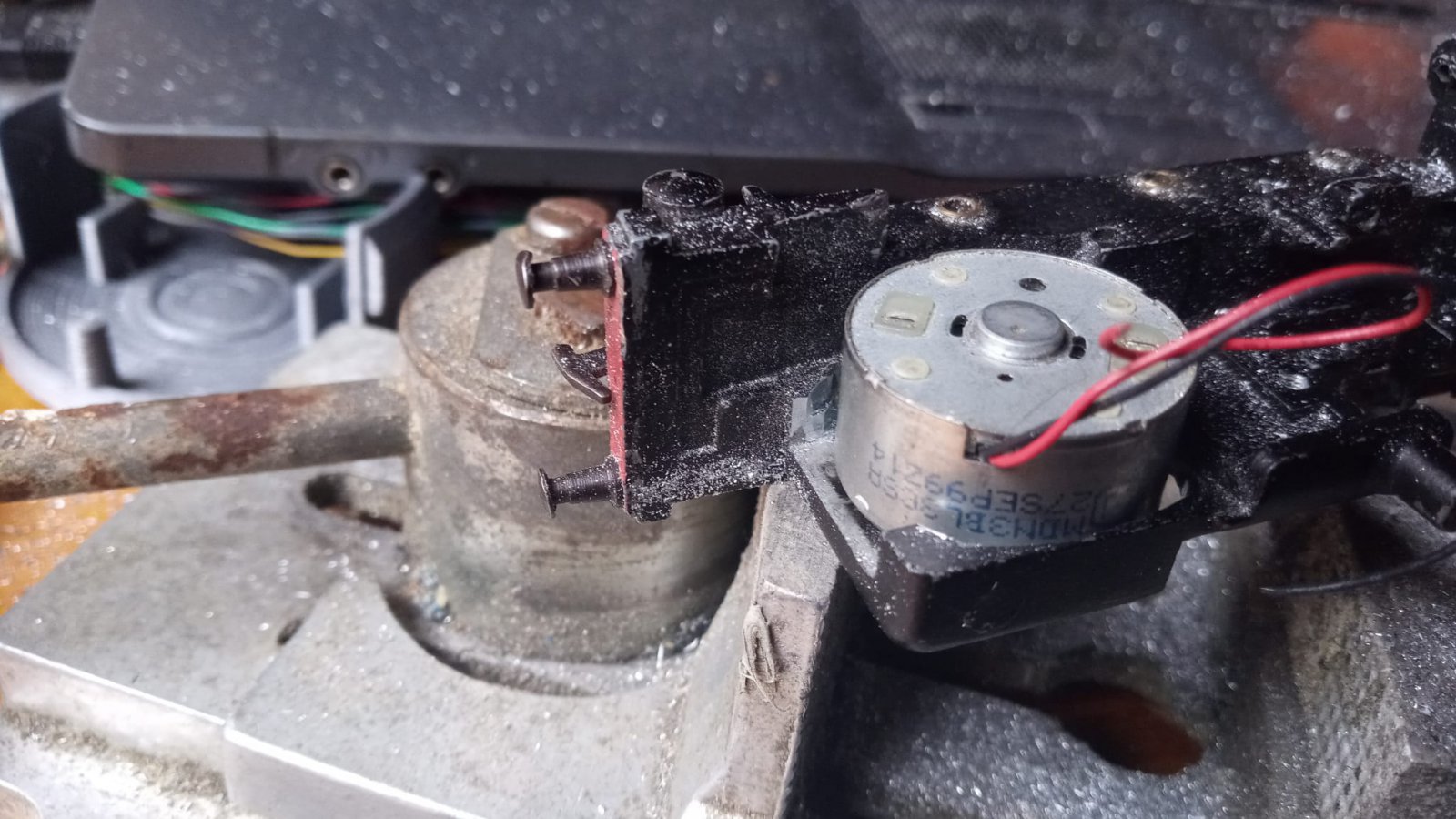

daar ik de ombouw sets nogal duur vind wilde ik eens kijken of ik een cd-rom motor zou kunnen gebruiken in een marklin lok
In de fleischeman was het een koud kunstje om hem in te bouwen maar marklin is een andere uitdaging

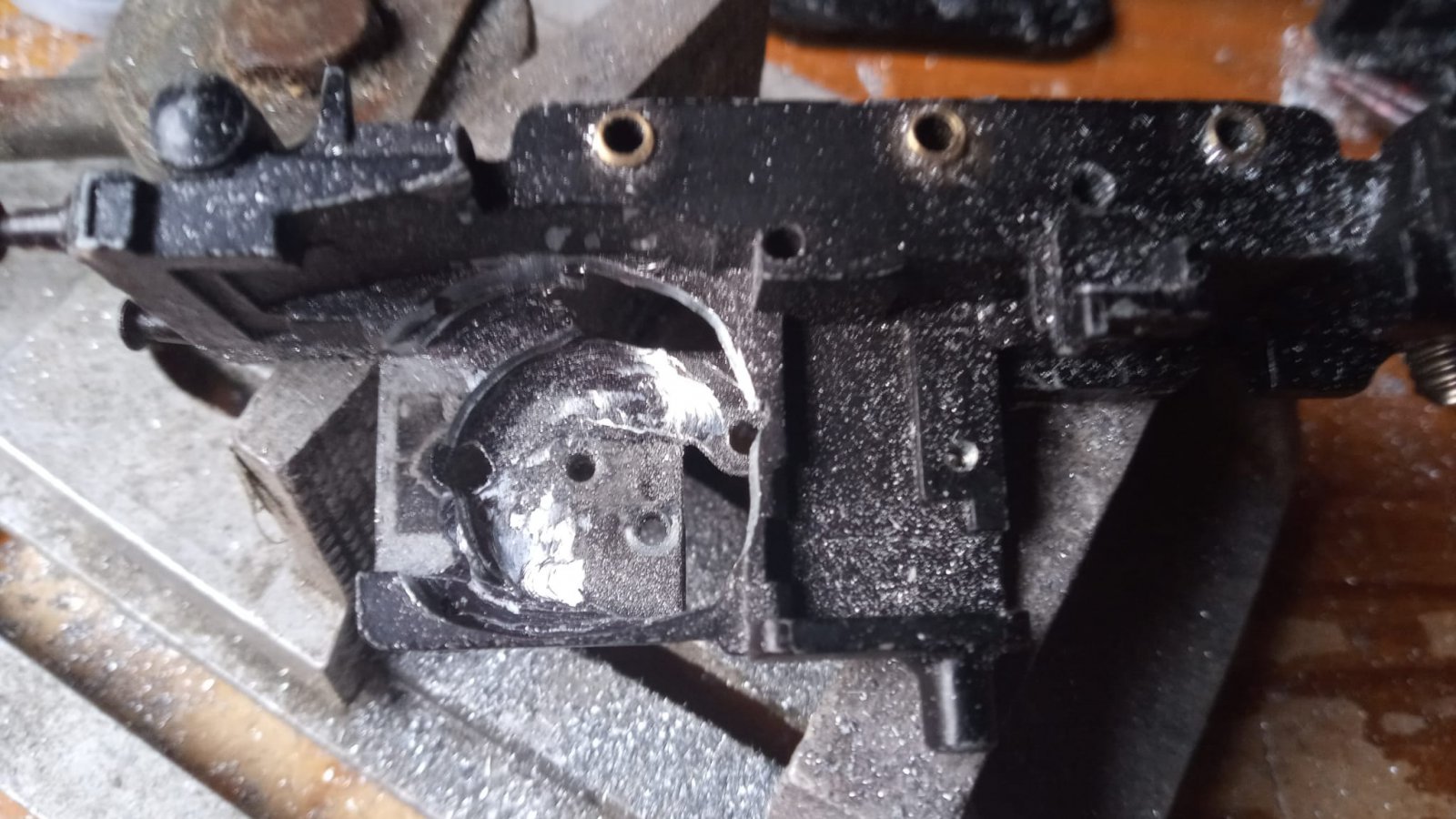

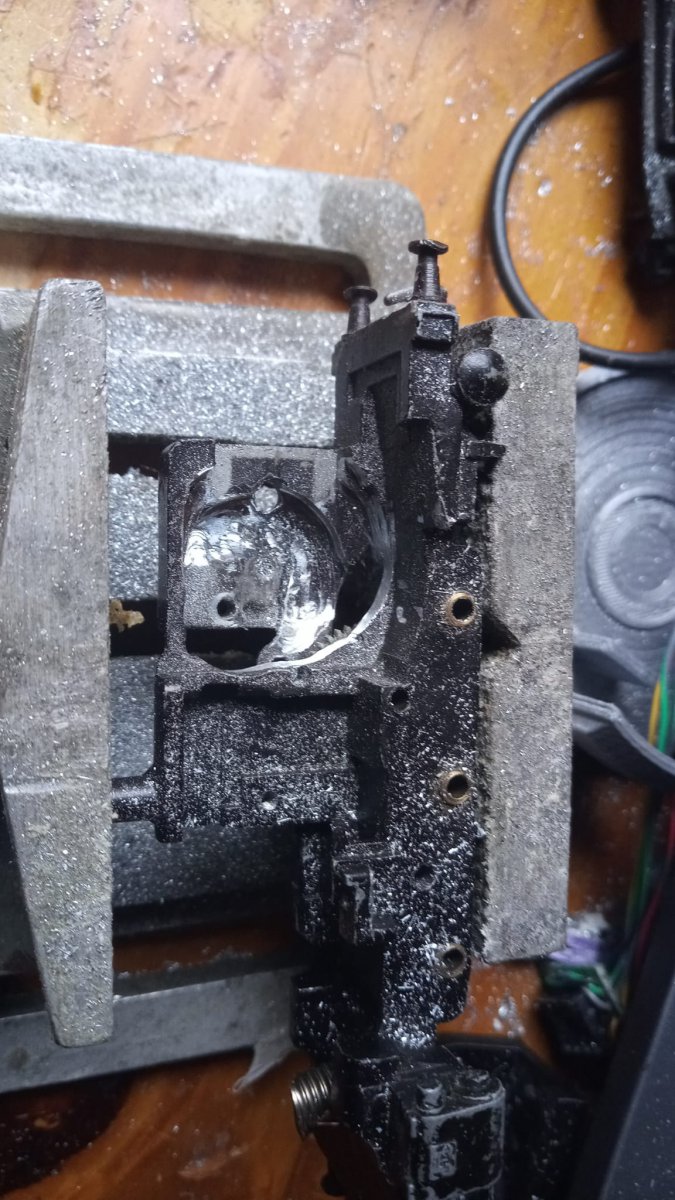

onder frees paste de lok niet met de klem dus alles met de hand uitfrezen .
nu weet ik dat ik teveel in de diepte heb weg gehaald maar dat is leer geld en gaf nadien geen problemen

tot zover werkt alles naar behoren
nu een decoder er in bouwen en dan de programmer op en kijken wat het word
gr raf



Zo de programmatie is gedaan en ik heb de snelheid met 80% omlaag gezet .
en hij kan gerust met deze motor 5 wagons de 2,5 ° gelling op slepen zoals je kunt zien
gr raf



vandaag ook een test met de juist toegekomen motoren .
het is nog een beetje veel lawaai maar ik zit er dan ook boenk op
de nieuwe langere deuren zitten in de printer en ik hoop er vandaag nog een set te kunnen monteren .
dan nog de twee sturingen maken en dan is dit ook weer afgewerkt en kan ik binnen in de loods verder afwerken

gr raf



ook het sein aan de overweg gemaakt .
nog niet klaar er moeten nog rode strepen op maar het werkt al wel
er zitten een 4 tal draadjes in deze mast dus veel dunnen kan ik niet gaan
gr raf



alles geverfd en gemonteerd .
het signaal word mee met de wissel gekoppeld .
want alleen als er op dit stuk spoor word gereden word het pinklicht actief

gr raf



ook de kachel reeds in de loots gezet en geprogrammeerd
morgen het licht aan de draaibank en de werk banken
gr raf
