    Uiteraard (zoals aangegeven).

    Gisteravond foutje gemaakt . . .

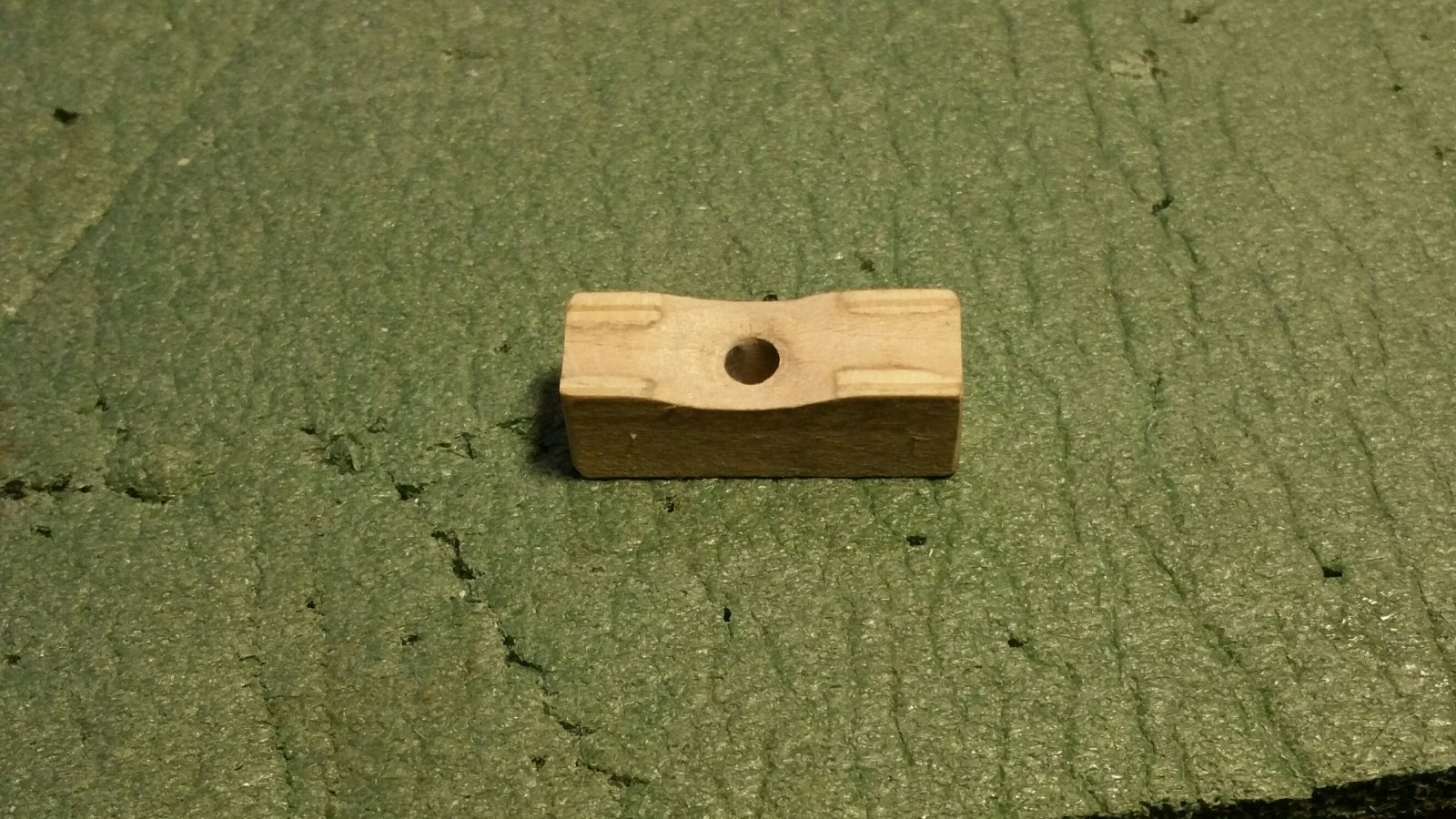

    Blokje pas gemaakt en ingelijmd.

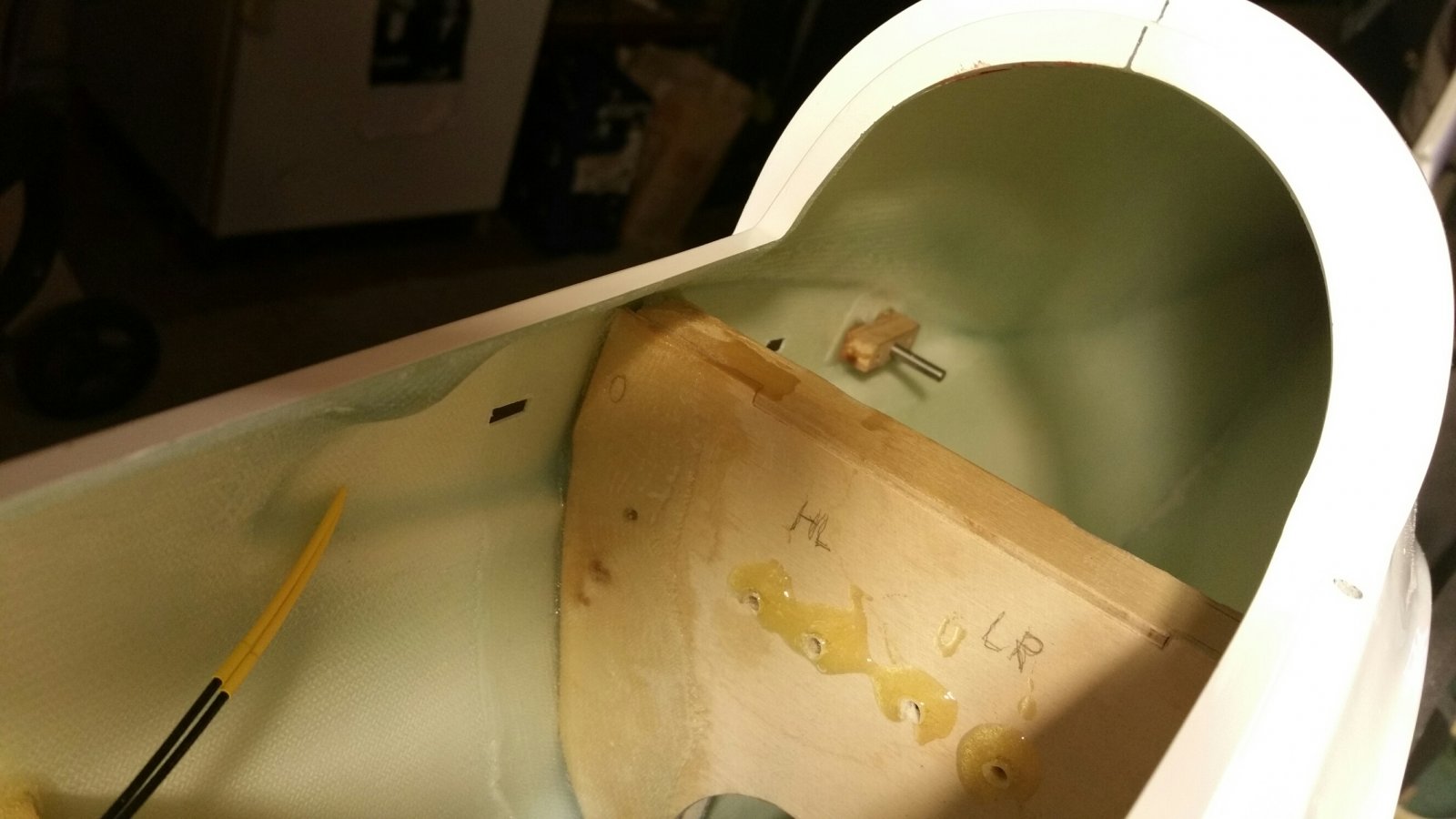

    Zo, die zit.


    Damn! :hammer:

    Ik had bedacht dat het het handigst is om eerst het cirkeltje af te tekenen op de wortelrib van vleugel twee, en dan pas het blokje te lijmen!

    Nu dus eerdaags de boel in elkaar steken, de vleugels (op een vlakke ondergrond!) op twee identieke plaatjes meubelplaat zetten, en dan door alleen de rompwand heen met een klein stompje potlood het gat aftekenen.

    Dat wil nu niet meer . . . :mad:

    Wie weet een slimme manier om door het gat (4 mm) in het blokje heen, toch af te tekenen?


    jan.

  2. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    1.403
    Een potloodje in de boormachine en dan terug schuren naar 4 mm.

  3. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.444
    Locatie:
    groningen
    Op zich slim bedacht.

    Maar ik moet de afgetekende buitenrand van de 4 mm kunnen zien . . .

    Voor vleugel 1 heb ik een 4mm buisje geprobeerd scherp te slijpen, en zodoende een afdruk in de rib te maken (draaien).

    Is eigenlijk maar zeer ten dele gelukt . . .


    jan.

  4. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    1.403
    Misschien het centrum aftekenen en 4mm boren?

  5. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.444
    Locatie:
    groningen

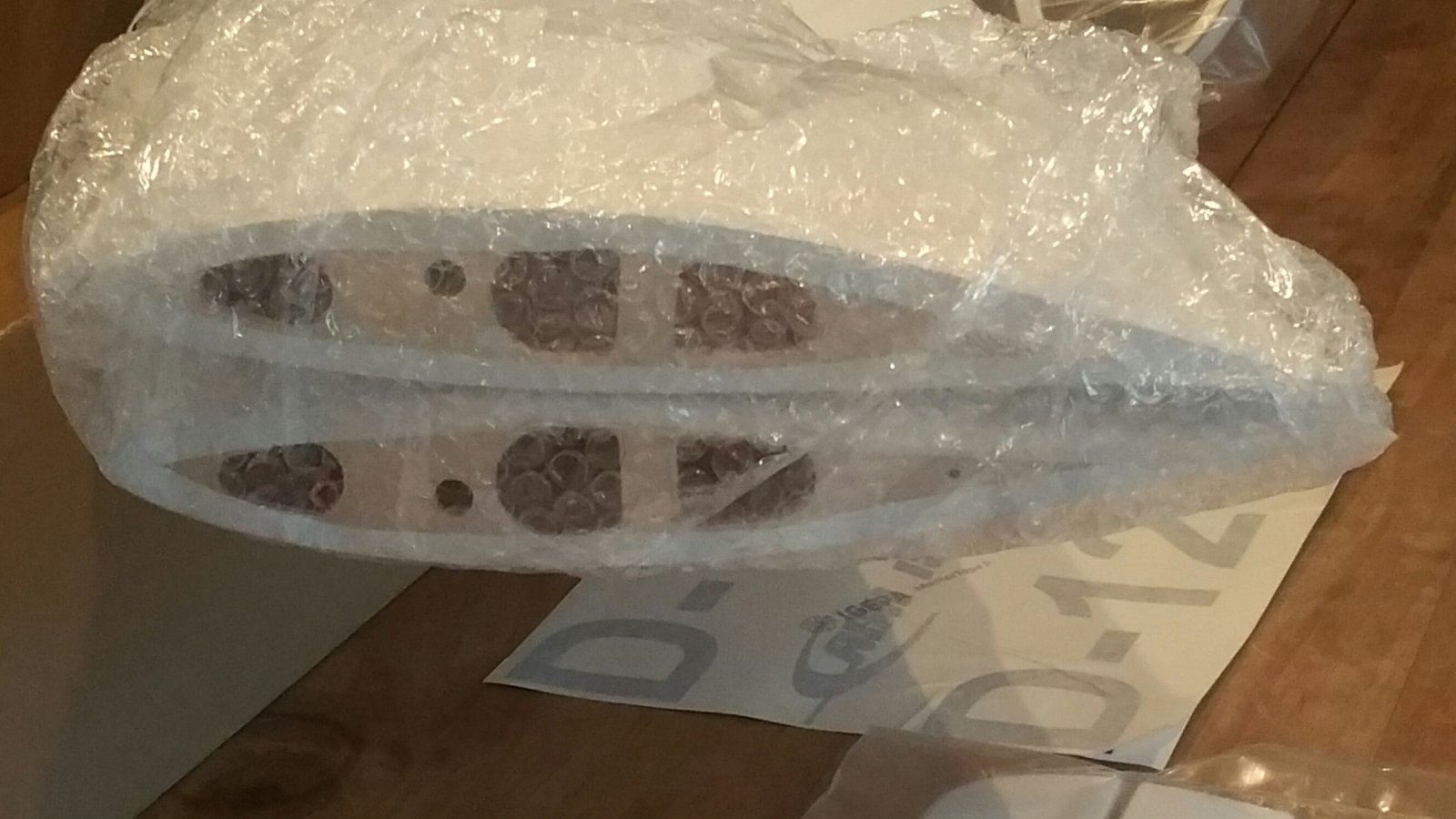

    Ik ben bang dat 'het centrum' ergens onderin het gat (dat al deels voorgeboord is) terechtkomt . . .

    (Is bij de onderste vleugel goed te zien.)



    jan.

    aurectar vindt dit leuk.
  6. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    3.891
    Locatie:
    BRECHT BELGIE
    Vleugel tegen de romp klemmen en met lange boor door de 2 buisjes in de wortelrib boren.
    Als je als boor een buisje van 4 mm gebruikt waar je tandjes in vijlt heb je geen last als de voorgeboorde gaatjes niet exact in het center zitten.

    aurectar vindt dit leuk.
  7. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    1.403
    En anders een tapeje plakken over het gat en dan aftekenen

    aurectar vindt dit leuk.
  8. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.318
    Locatie:
    Utrecht
    Methode die ik ooit bij m'n Alpina heb toegepast:
    Klem/plak/fixeer tijdelijk een plankje op de vleugel zodat het een cm of zo over de wortelrib naar de romp uitsteekt. 2 stuks: aan de achterlijst en voor het dikste deel.
    Zet de romp vast
    Schuif de vleugel op de romp op de positie waar hij moet komen, zodanig dat de overstekende plankjes op de vleugelaanvorming van de romp rusten.
    Nu met een 4 mm boortje met de hand van binnen uit boren ... tot je een markering ziet, of met veel geduld tot je er doorheen bent ...

    En als je een mm verkeerd zit, 2 mm diameter groter boren, en met ingedikte vezel (katoen) versterkte epoxy op de goede plek inlijmen ...

  9. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.444
    Locatie:
    groningen
    Goed bedacht maar kan niet, vanwege de V-vorm van de aansluitribben.

    Verhaal van Dirk snap ik denk ik ongeveer.

    Ik had het volgende bedacht: neem een dun plaatje aluminium (1 mm), en boor daarin twee gaten: een met de diameter van de 'hoofdstaaf'; de andere met diameter van de achterste stift (het pennetje).

    Wel onderling op de goede afstand! Die kun je afmeten aan de romp.

    Plak aan één zijde stukjes dubbelzijdig plakband, en verwijder van de andere zijde ook het plasticje.

    Doe een pennetje in het gat in de romp en zorg dat dat plm. 1 mm uitsteekt.

    Schuif het aluminium op de hoofdstaaf en op het pennetje.

    Schuif de vleugel op de hoofdstaaf en schuif hem in de juiste stand tegen het alumuminium plaatje.

    Dat plakt aan de wortelribl; de juiste lokatie van het gat wordt nu aangegeven op de wortelrib.

    Toestand . . .


    Vanuit de binnenzijde van de romp een buisje waar kartels op gevijld zijn tegen de wortel aan draaien: voorlopig het makkelijkste, toch nog eens proberen.


    jan.

  10. Vinze

    Vinze

    Lid geworden:
    2 sep 2002
    Berichten:
    1.022
    Locatie:
    hellevoetsluis/ EMCR Rozenburg
  11. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.444
    Locatie:
    groningen
    Dat je mbv. een lamp iets door de huid heen kunt zien?

    Maar wat dan?

    Verklaar je nader! :)


    jan.

  12. Vinze

    Vinze

    Lid geworden:
    2 sep 2002
    Berichten:
    1.022
    Locatie:
    hellevoetsluis/ EMCR Rozenburg
    het gaatje in het blokje door de huid heen

  13. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.444
    Locatie:
    groningen
    ???

    De plek van het gat in de huid moet naar de exact juiste plek op de wortelrib (beide vleugels zelfde instelhoek!) overgedragen worden . . .


    jan.

  14. P.L.

    P.L.

    Lid geworden:
    14 feb 2015
    Berichten:
    944
    Ik bewonder jouw punktlichkeit om het zo maar te zeggen maar anderzijds heb ik het gevoel dat je het jezelf soms wel heel erg onnodig moeilijk maakt.

  15. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.444
    Locatie:
    groningen
    Dag P.L.,


    Tsja . . .

    Wil je een kist die vanzelf een beetje rechtuit vliegt, dan is aan beide zijden dezelfde instelhoek wel prettig natuurlijk. :thumbsup:

    Pünktlichkeit geboden!

    Als jij weet hoe het makkelijker kan houd ik me aanbevolen! :)


    jan.

  16. erikP

    erikP PH-SAM

    Lid geworden:
    17 aug 2014
    Berichten:
    168
    Locatie:
    Leusden
    Ik zou het volgende doen:
    Malletje van de wortels in maken en daarop de positie van de pen bepalen.
    Het malletje gebruiken om de romp te boren. Links en rechts..
    Doorlopend buisje in de romp lijmen.
    Dan 1 vleugel stellen en door de hele romp heen, door het buisje, in de vleugel boren.
    Dezelfde procedure aan de andere kant.
    Pennetje inlijmen in de vleugel. Klaar.

  17. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.318
    Locatie:
    Utrecht
    Pas op. Profielvorm op de romp en vleugelwortel schelen vaak zomaar 1 mm rondom. En niemand die daarover klaagt, totdat je op die manier de positie van een arreteerpen gaat overbrengen ....

  18. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.444
    Locatie:
    groningen
    Zucht . . .

    Ik neem het je niet kwalijk dat je niet alles gelezen hebt.

    Ik zou het volgende doen:
    Malletje van de wortels in maken en daarop de positie van de pen bepalen.
    Het malletje gebruiken om de romp te boren. Links en rechts..

    De romp is al geboord!!!


    Doorlopend buisje in de romp lijmen.

    Kan niet, aangevormde V-stelling!!!


    Dan 1 vleugel stellen en door de hele romp heen, door het buisje, in de vleugel boren.

    Kan niet (zie boven), en er zitten al gaten in!!!


    Dezelfde procedure aan de andere kant.
    Pennetje inlijmen in de vleugel. Klaar.

    Gaat 'm niet worden . . .


    jan.

  19. DirkSchipper

    DirkSchipper Forum veteraan

    Lid geworden:
    7 jun 2005
    Berichten:
    6.318
    Locatie:
    Utrecht
  20. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.444
    Locatie:
    groningen
    Ik reageerde op Erik P.


    jan.
