BLUENOSE van YUANQING, schaal 1:72, Plank on Frame

Dankjewel Koos. Ff oefenen ....... heb er wel vertrouwen in.
Gr. Peter



Ik is benieuwd om te ziet wat jij met de Proxxon gaat doen. Die staan ook op me verlanglijs. En wat Kolderstok se modellen betref ... een woord ... PRIMA! En de enigste ding wat beter is as Kolderstok se modellen, is de diens wat jij bij @*Hans* krij!



Hoi Heinrich,
Een mooi voorbeeld wat Donnie op het SoS laat zien:

De iets schuine laser cuts haaks en vlak afdraaien. Met het werkstuk op de kruisplaat, wel goed waterpas en vlak, kan je dan mooi heen en weer.
En wat 'diens' betreft: niet al te bescheiden Heinrich. Met al de BN's heb jij ook je diensten verleend.
Gr. Peter



Het voordeel van het gelijk pas maken van het zaadhout tijdens het bewerken van de spanten, is dat je gelijk door kan met bouwen.
De gaten voor de nagels/bouten in middelste deel van het zaadhout voorgeboord met 0,7 mm.
Gemonteerd en gelijk een andere manier van vastklemmen uitgeprobeerd:

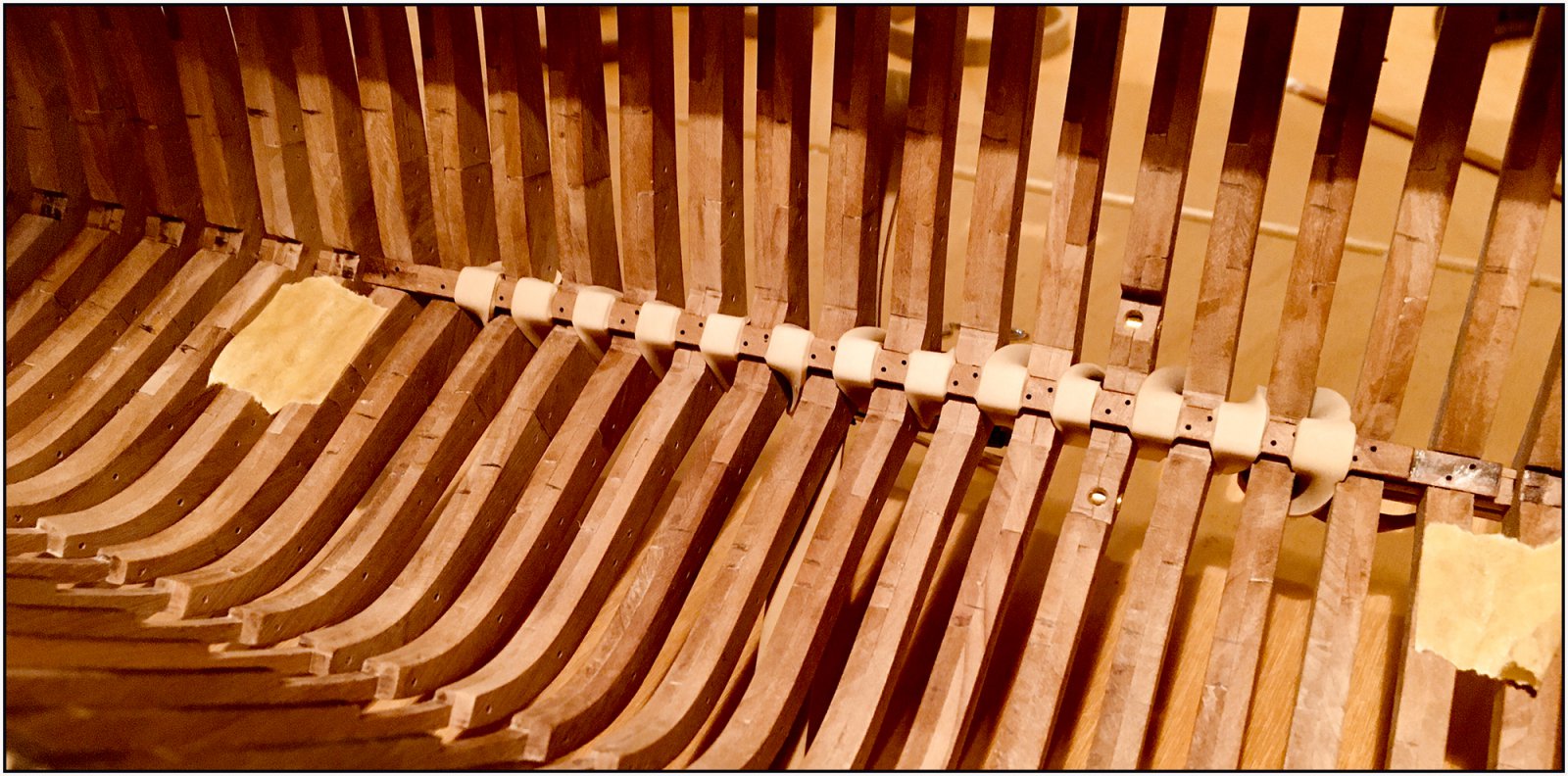

Met 2 dikke post-elastieken. Van de beide uiteinden naar binnen gewerkt. De druk wordt mooi verdeeld en het geeft geen inkervingen in het hout.

De verdeelde druk van binnen gezien.

Na droging zit dit deel er zo in:

Deze foto's zijn met daglicht gemaakt, dus geen kleurverschuiving van het kunstlicht.

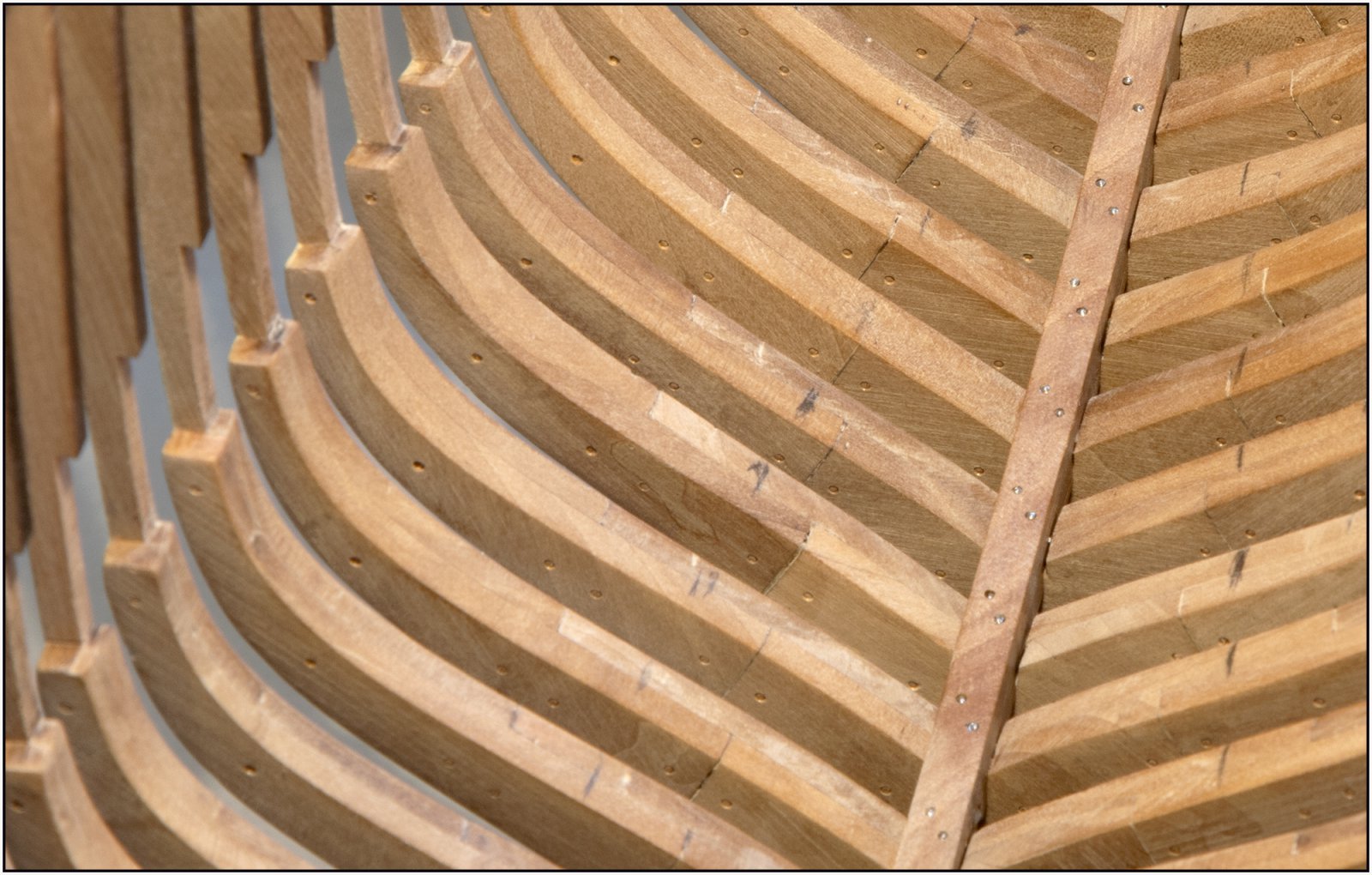

En als test de eerste 4 voorbewerkte nageltjes geplaatst. Het is best stevig hout, dus de gaten naar 0,75 mm vergroot:


Het kost wat handelingen, maar ik ben voorlopig tevreden.
Gr. Peter



Het middenstuk van alle nagels voorzien:

Het laatste stukje sla ik ze met het holfreesje van 0,8 mm in, zodat er in het hout ook net een klein flensrandje zichtbaar wordt. Geeft net een beetje meer accent:


Gr. Peter

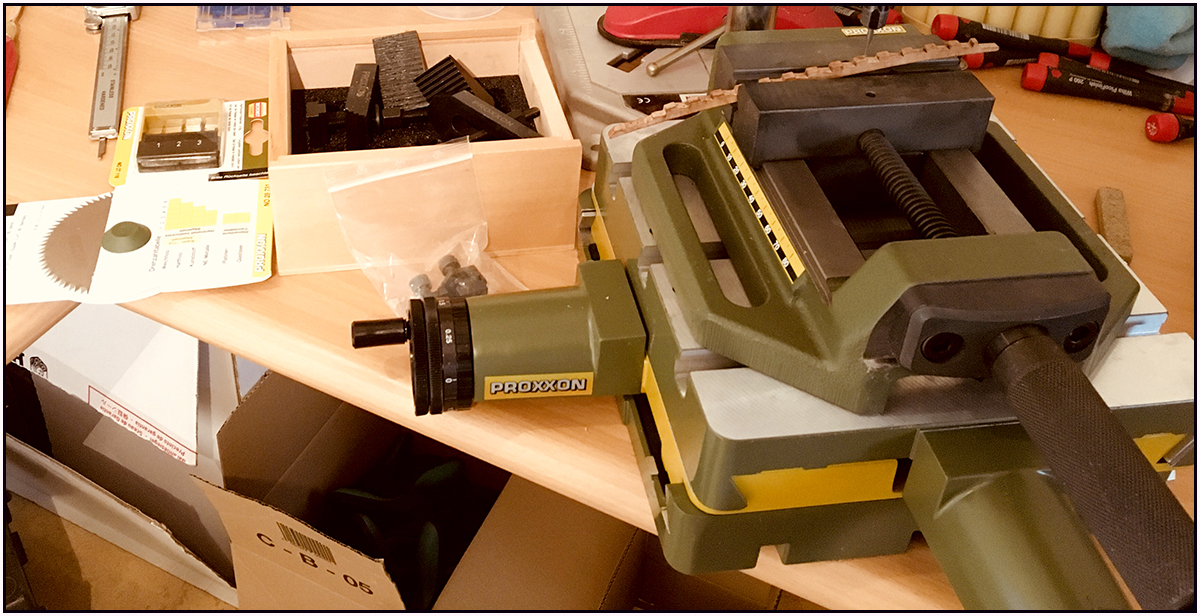

De post hoefde maar 1x te bellen: speeltjes binnen.

De grote klem had ik nog, daar moet nog een wat kleinere handzamere voor komen. Maar heeft wel lekker veel gewicht om niet te verschuiven.

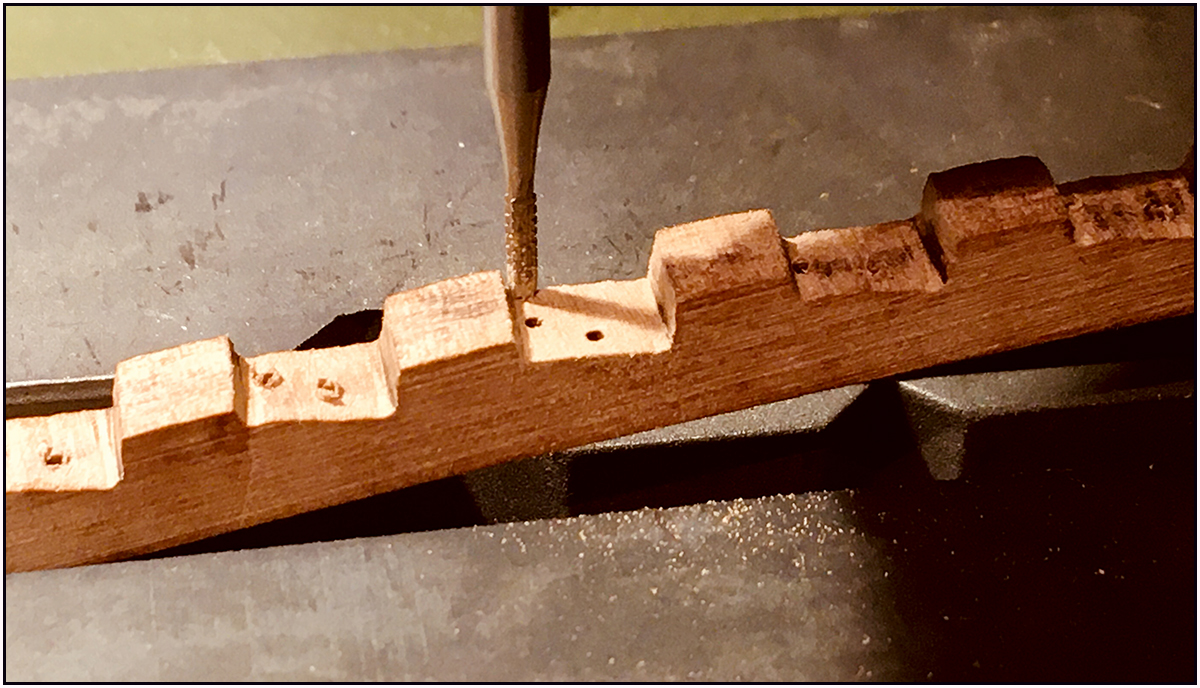

Proefje op 1 van de uitsparingen van het zaadhout, wat straks toch niet in het zicht komt:

Macro met een iPhone ....... om even als voorbeeld te laten zien .......
Dat wordt dus recht en vlak.
PS: De opstaande kantjes van de andere uitsparingen had ik expres een beetje schuin gemaakt. 14 uitsparingen van dit stuk zaadhout moeten straks precies over 14 spanten gaan vallen. Er hoeft er maar eentje iets te smal te zijn en alles schuif niet op zijn plek. Zoek dan maar uit welke van de 14 net niet past.

Nog even wat oefenen voor deze autodidact en dan gaan we los.
Gr. Peter



De laatste van de ruim 100 nagels in het zaadhout, wachtend op de laatste plakken van de man met de hamer:

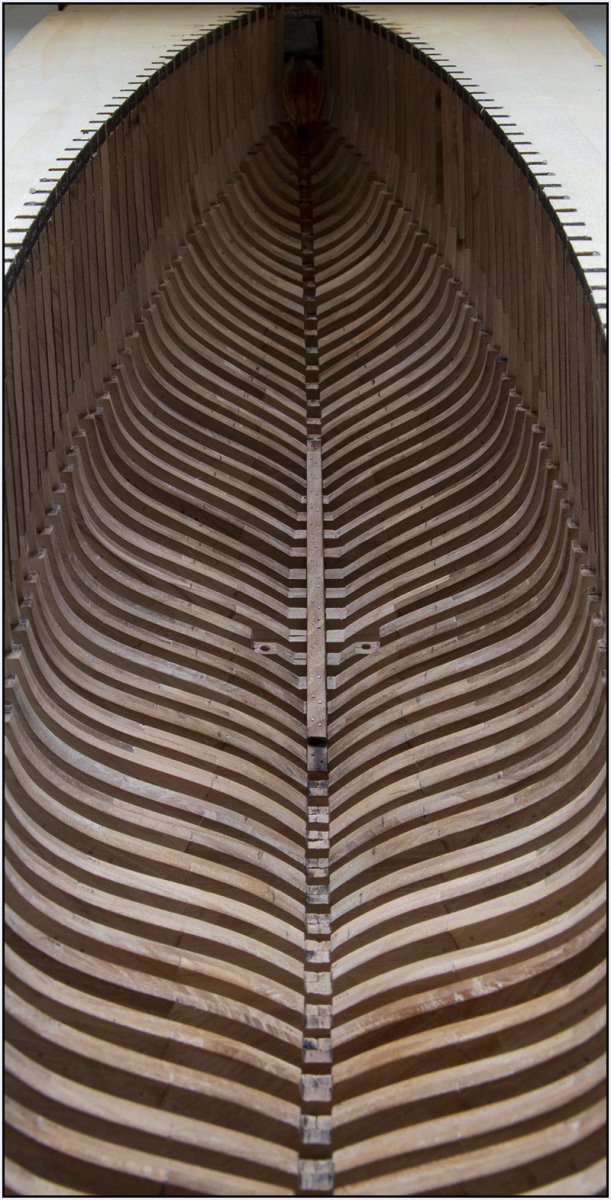

Het zaadhout op zijn plek met de ingedreven nagels:

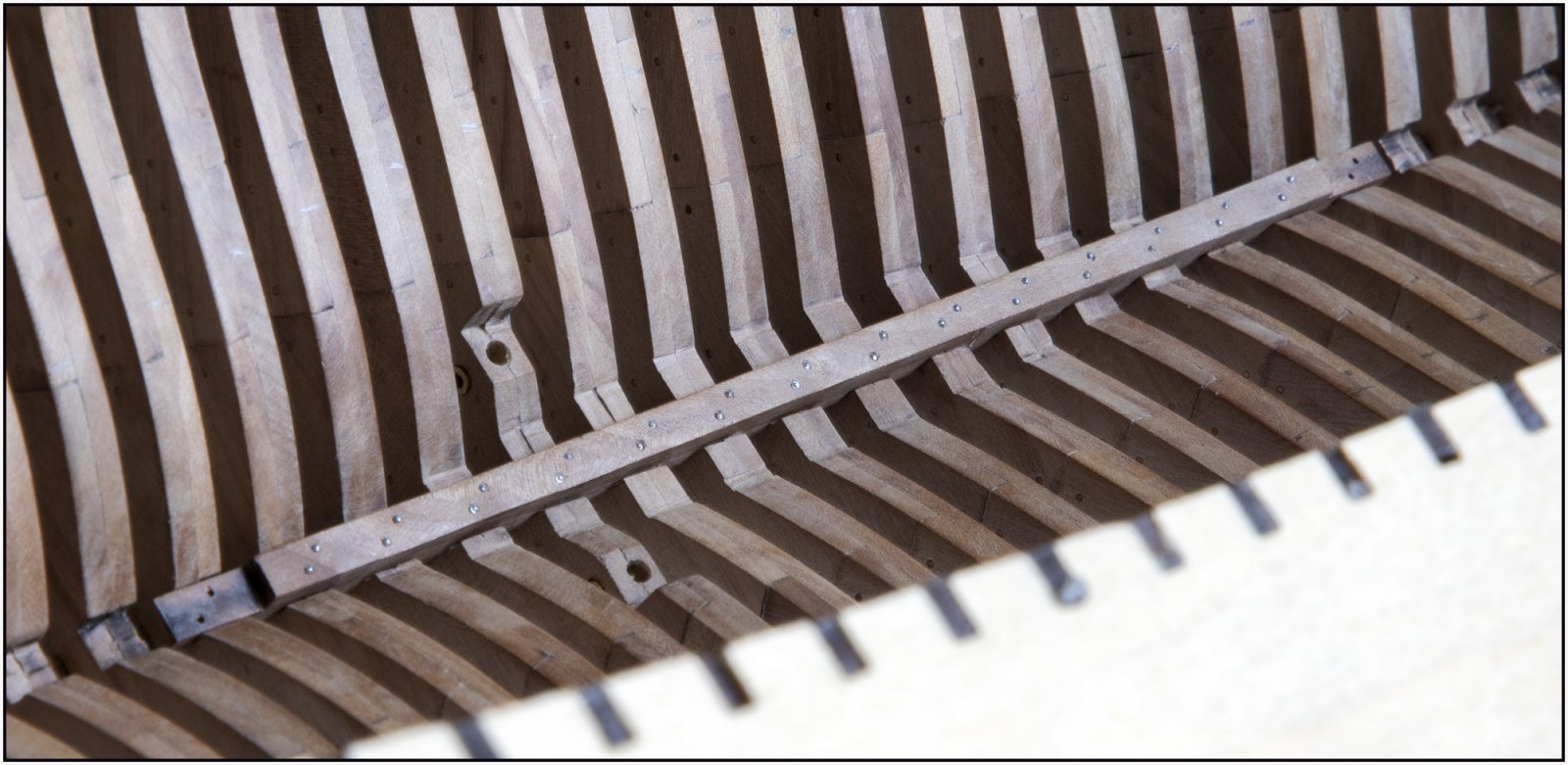

Met in detail de deuvels in de spanten en de nagels in het zaadhout:


Gr. Peter



En dan ineens, dan schiet lekker op Peter, ik vind het heel mooi worden hoor



Dankjewel Peter.
Da’s het voordeel als je een aantal stappen combineert. Dan duurt de voorbereiding wel iets langer, maar vervolgens kan je wel meters maken.
Nu moet ik wat gaan passen en meten want ik wil de bijzaadhouten gaan maken. De YQ-kit heeft die niet. Die moet ik zelf zagen en afschuiven en dan gaan combineren met de liggers voor de dekbalken. Die krijgen met de uiteinden in gebogen vorm, over de bijzaadhouten, een aansluiting tegen het zaadhout.
Gr. Peter



Op dit moment heb ik geen flauw idee wat bijzaadhouten zijn, maar als je ze straks laat zien, dan zeg ik misschien wel : oh die dingen. Dus ik wacht rustig af, tot ze tevoorschijn komen.



Dat kan ik begrijpen, Peter.
Ik moet zelf ook steeds even opzoeken hoe de Nederlandse benaming is. De kit is in het Chinees en op het SoS hebben we Engelse vertalingen. En het boek "Bluenose II, Saga of the Great Fishing Schooners" heeft mooie verklarende tekeningen met Engelse tekst.
In het Engels heet het zaadhout 'keelson'. Met de bijzaadhouten 'sister keelsons'.
En als er betere Nederlandse benamingen zijn, dan hoor ik dat graag!
Dit is een combi-foto van foto uit een bouwverslag en een tekening uit The Sage. De 'sisters' zijn geaccentueerd:

Gr. Peter



Een betere naam weet ik niet, maar ik weet nu inderdaad welke je bedoelt, Het aha momentje was daar.



Dankjewel Tim.
Gr. Peter



Tijd voor de BN.
Om makkelijker in de binnenzijde te werken heb ik eerst de steun uit de kit in elkaar gezet. Maar ook gelijk wat aangepast.
2 lange latten over de uiteinden om de kracht te verdelen over meerdere spanten:

Ook om te voorkomen dat de staanders tussen de spanten schieten.
De romp heb ik ook zodanig in de steun gezet dat de waterlijn van de romp ook precies horizontaal ligt op de lengte as (de x-as). Dat is nog niet nodig voor het komende werk, maar wel voor het uitdenken van enkele aanpassingen die ik later toe wil passen. Het kan maar alvast gedaan zijn.

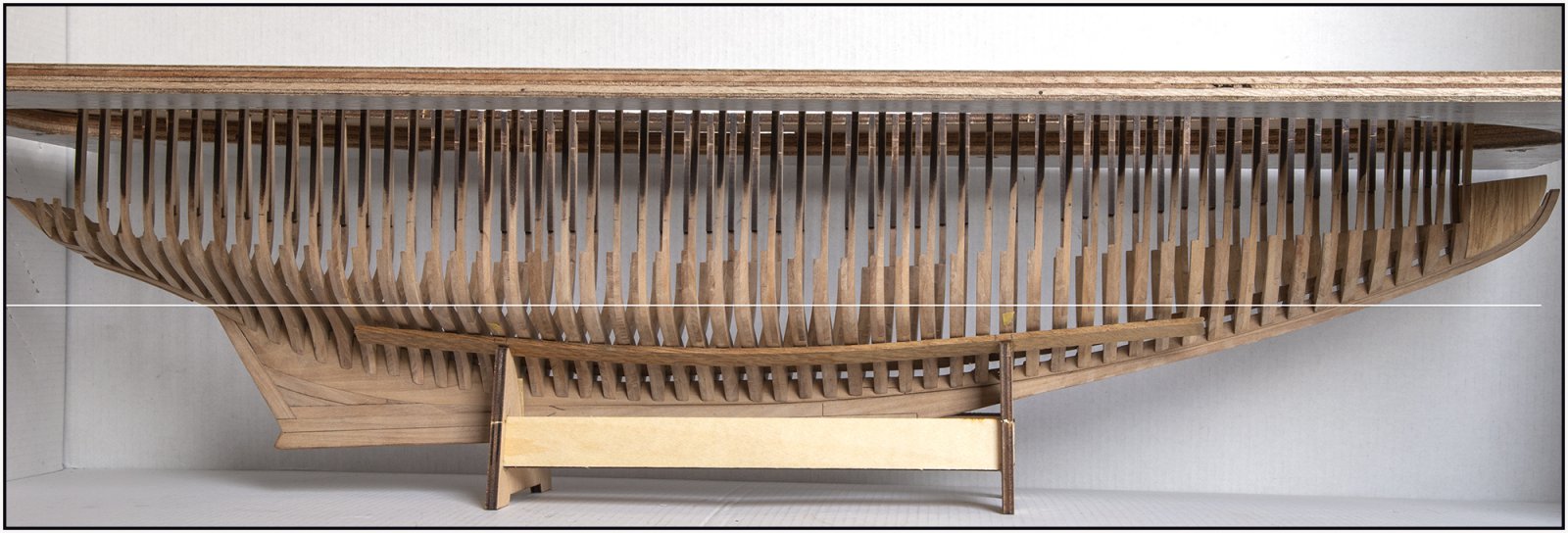

In de foto zie je ook de digitale witte lijn die de waterlijn voorstelt. Hij loopt net onder de 5e spanten van zowel voor als achter.
Ik heb ook de beide spanten gemarkeerd (kleine gele plakker pijltjes) die precies boven de beide verticale steunen liggen. Bij mijn BN zijn dat beide de 18e spanten van voor en achter. Bij de YQ-tekeningen zijn dat de 19e en de 17e.
Nu kan ik de romp elke keer in steeds dezelfde juiste positie in de steun plaatsen.

Bij het laagste punt van de kiel in de achterzijde van de steun heb ik 2 latjes aangebracht. Zodat de kiel precies vertikaal gefixeerd wordt. En daarom het frame/de romp ook horizontal in de dwars positive, Y-as.


Tijd om te bouwen:

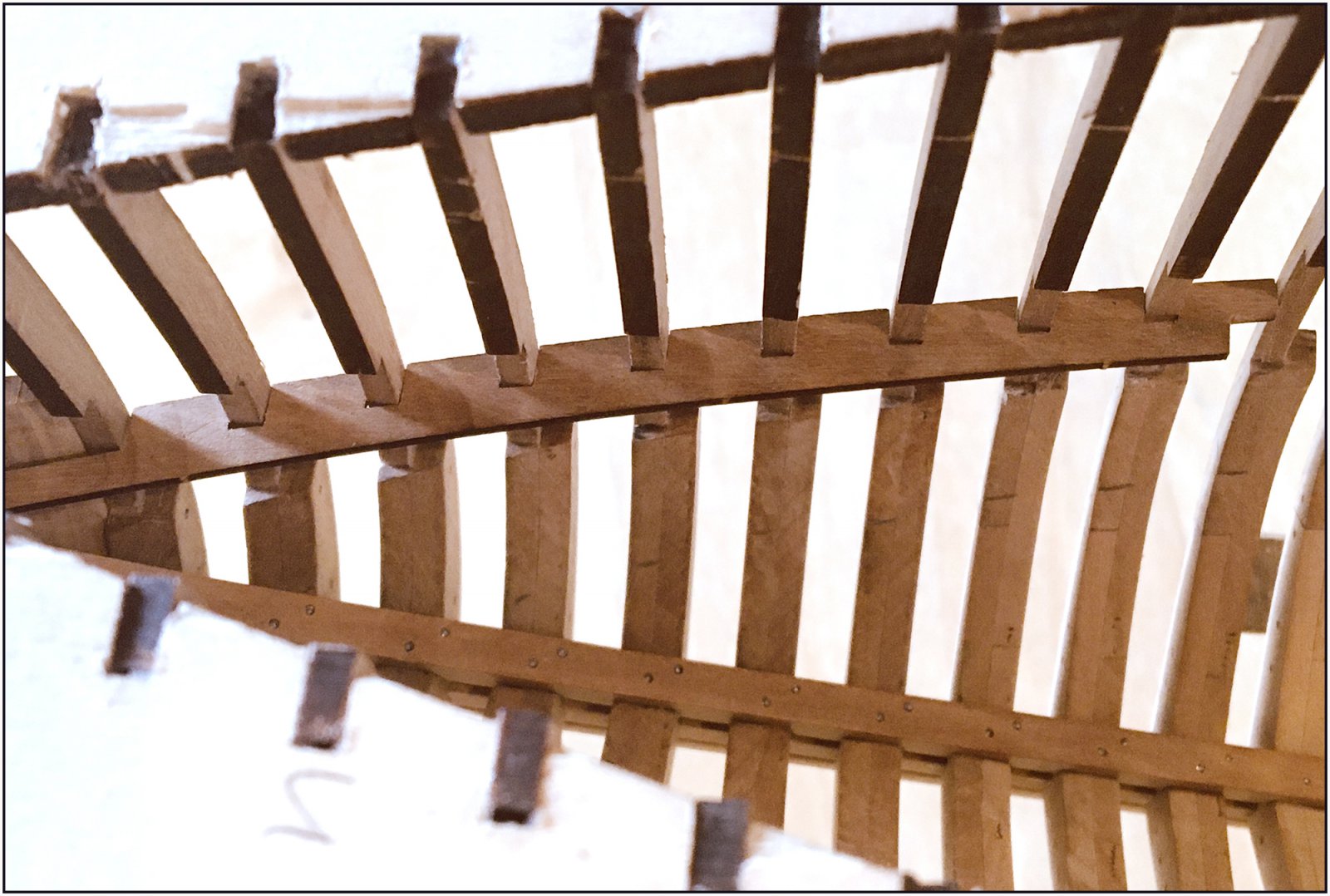

De 1e stappen: de spacers. Dat zijn erg fragiele dunne houten strips. Later worden die hergebruikt aan de binnenzijde van de verschansing. Dat is dus heel voorzichtig op de maat vijlen van de dikte van de spanten. De 1e aangebracht:

Gezien vanaf de buitenzijde:


Gr. Peter



Het bewerken van de spacers, #24 #25 #26, gaf geen problemen. Maar bij #27 waren er verschillen in de afstand tussen de laatste 3 uitsparingen.
De afstand tussen 2 spanten, gemeten van linker zijde tot linker zijde, is 10.3 mm. Gemeten bij de meeste afstanden bij de spacers. Maar ook bij de spanten. Alleen de losse spanten 56 en 57 aan de achterzijde staan dichter bij elkaar.

Maar niet alleen bij onderdeel #27, ook bij #29 waren er verschillen:
Dus opletten. Niet alleen op maat van de spanten vijlen, maar ook de onderlinge afstanden checken!.
Gr. Peter



Al met al gingen de spacers er vlot in. Alles Dry-Fit, want later volgt op het dek een definitieve plaatsing.
Dan kan de binnenzijde nu geschuurd worden zodat de spanten allemaal in vloeiende lijn komen te liggen. Zodat de langsbalken (en gedeeltelijke beplanking) mooi met vloeiende aansluitend aangebracht kunnen worden. De spacers geven de spanten halverwege en met name bij de dunne enkele delen meer stevigheid.

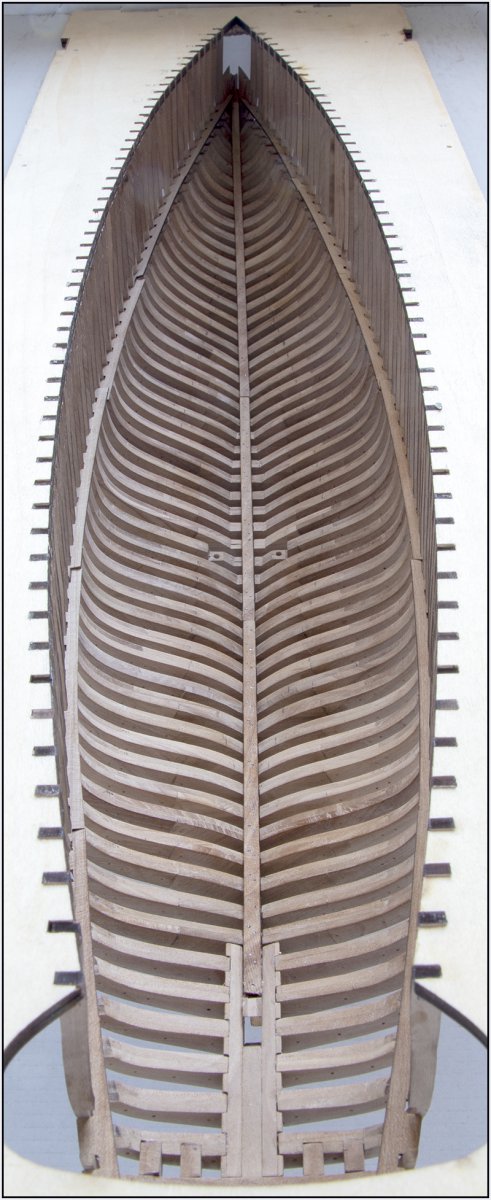

Vanuit 3 standpunten een foto, waarbij de laatste toch wel haar mooi rondingen laat zien. Het schuren van de buitenzijde komt (vermoedelijk) later. Maar ja ..... je weet maar nooit ......


Aardig detail: het verspringende dek halverwege, dat al een beetje tot uiting komt waar de spanten van dubbel naar enkel gaan. En waar de spacers conform de handleiding 6 mm boven geplaatst zijn.

Gr. Peter



Prachtig hoor.



Dankjewel, Peter.
Ben zelf ook wel blij met dit resultaat.
Nu ‘uitleven’ op de binnenzijde!
Gr. Peter
