BLUENOSE van YUANQING, schaal 1:72, Plank on Frame

Discussie in 'Bouwverslagen historische schepen' gestart door P Voogt, 20 dec 2020.

  1. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Het ziet er allemaal gelikt uit Peter :thumbsup::thumbsup:

    P Voogt vindt dit leuk.
  2. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel, Koos.
    Gr. Peter

  3. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Een begin gemaakt van de bijzaadhouten. In de verzameling hout nog wat 2,35x1,80 mm gevonden.
    De eerste balkjes schuin geschuurd. Want je liggen naast het zaadhout in de schuine aansluiting met de spanten:
    147 Sister.jpg
    De lengtes gaan gemiddeld over 7 spanten vallen:
    148 Sister.jpg
    Da’s 72,1 mm lang. 1:1 zou dat rond de 5,20 meter zijn.
    Ze worden ook met de ijzeren met de hol-frees bewerkte nageltjes vastgezet. (+/- 120 ;))
    Nu alle 14 balkjes in vorm schuren i.c.m. het schuren van de binnenzijde.
    Gr. Peter

    Velasque, TIMBERWOLF, Marc w en 5 anderen vinden dit leuk.
  4. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem

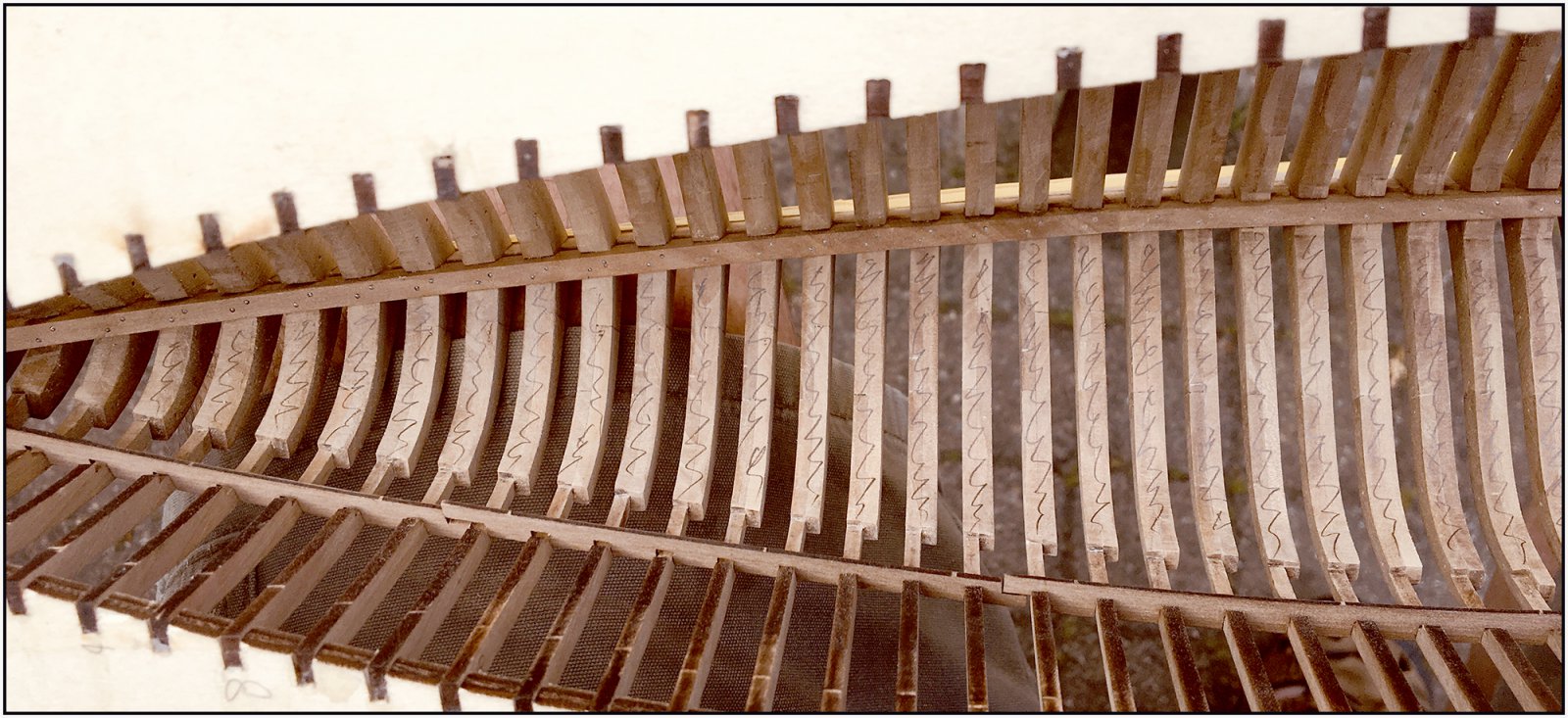

    Begonnen met het schuren van de binnenzijde. Eerst de spanten geaccentueerd met een potlood:
    149 Sand.jpg

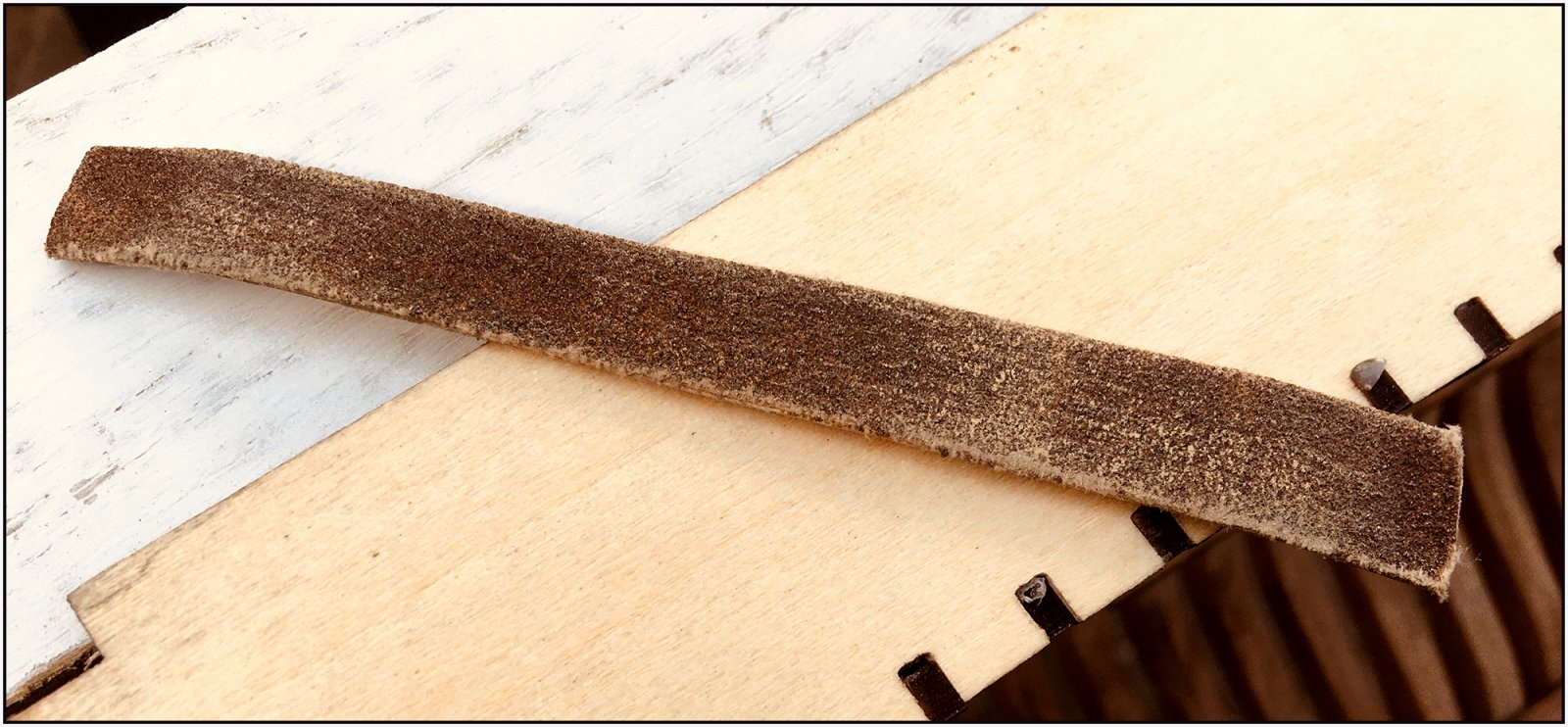

    Op een strook dun triplex een stuk schuurpapier geplakt.
    150 Sand.jpg
    Dat is buigzaam en de uiteinden een beetje gebogen. Zodat je de binnen ronding kan volgen zonder dat de uiteinden steeds tegen de spanten stoten.
    Nu een kwestie van over de breedte van verschillende spanten heen en weer schuren totdat al de potloodstrepen weg zijn.
    Hier ben ik bijna zover:
    151 Sand.jpg
    Nog een paar delen verder uitvlakken.

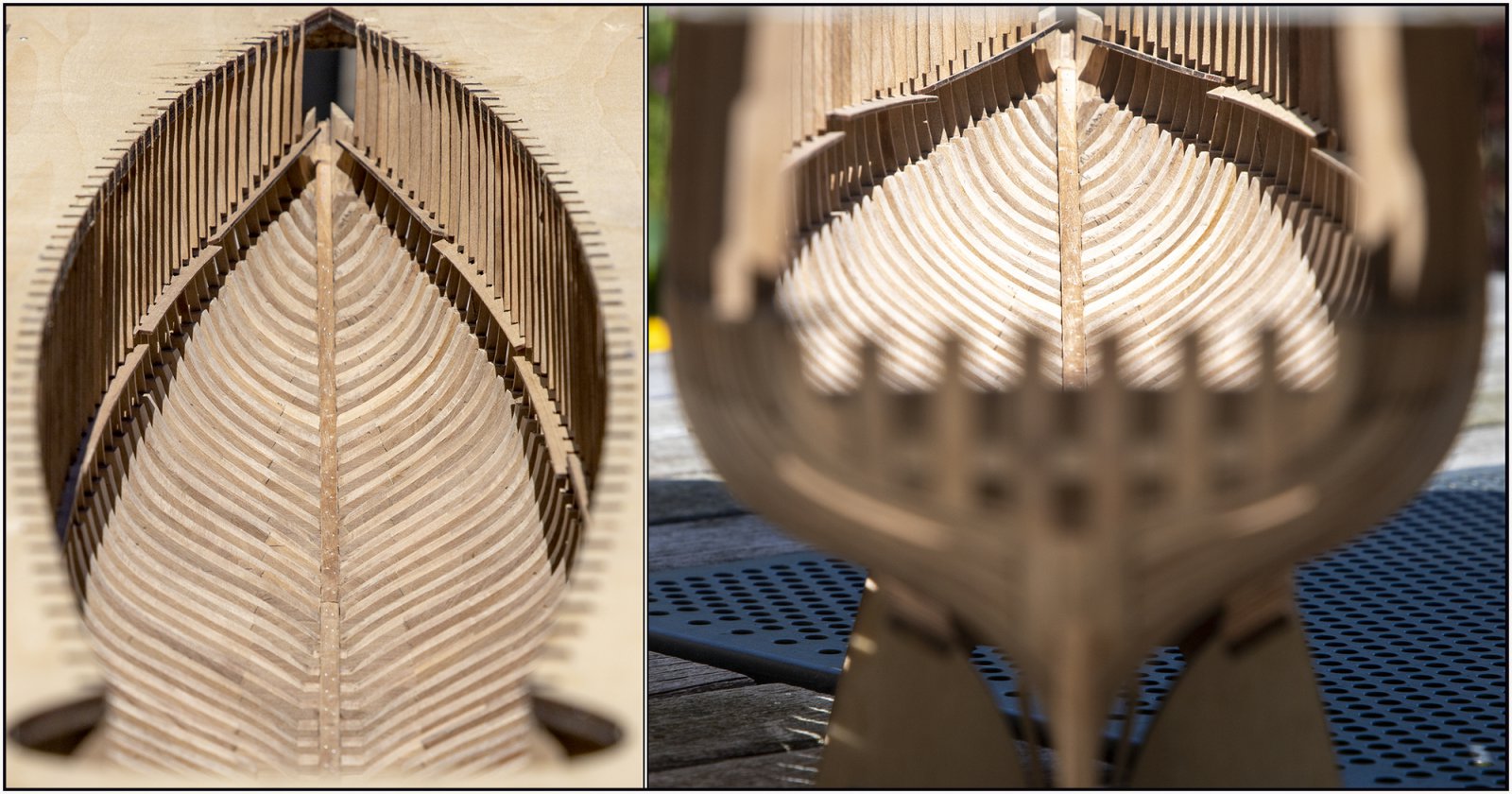

    Heel wat uurtjes later was het naar mijn zin. In de tuin, tijdens de gedeeltelijke zonsverduistering (haha) wat foto’s genomen. Dat was nog steeds hard licht, maar voor het contrast tussen de spanten komt dat wel goed uit.
    Ook een beetje spelen met de scherpte/diepte:
    152 Sand.jpg
    Dankzij de spacers zijn de spanten opgesloten zodat de niet heen en weer buigen tijdens het schuren.

    De binnenzijde is nu gereed om daar de nodige balken aan te gaan brengen.
    Zoals eerder vermeld, de bijzaadhouten staan niet op deze manier in de YQ-handleiding.

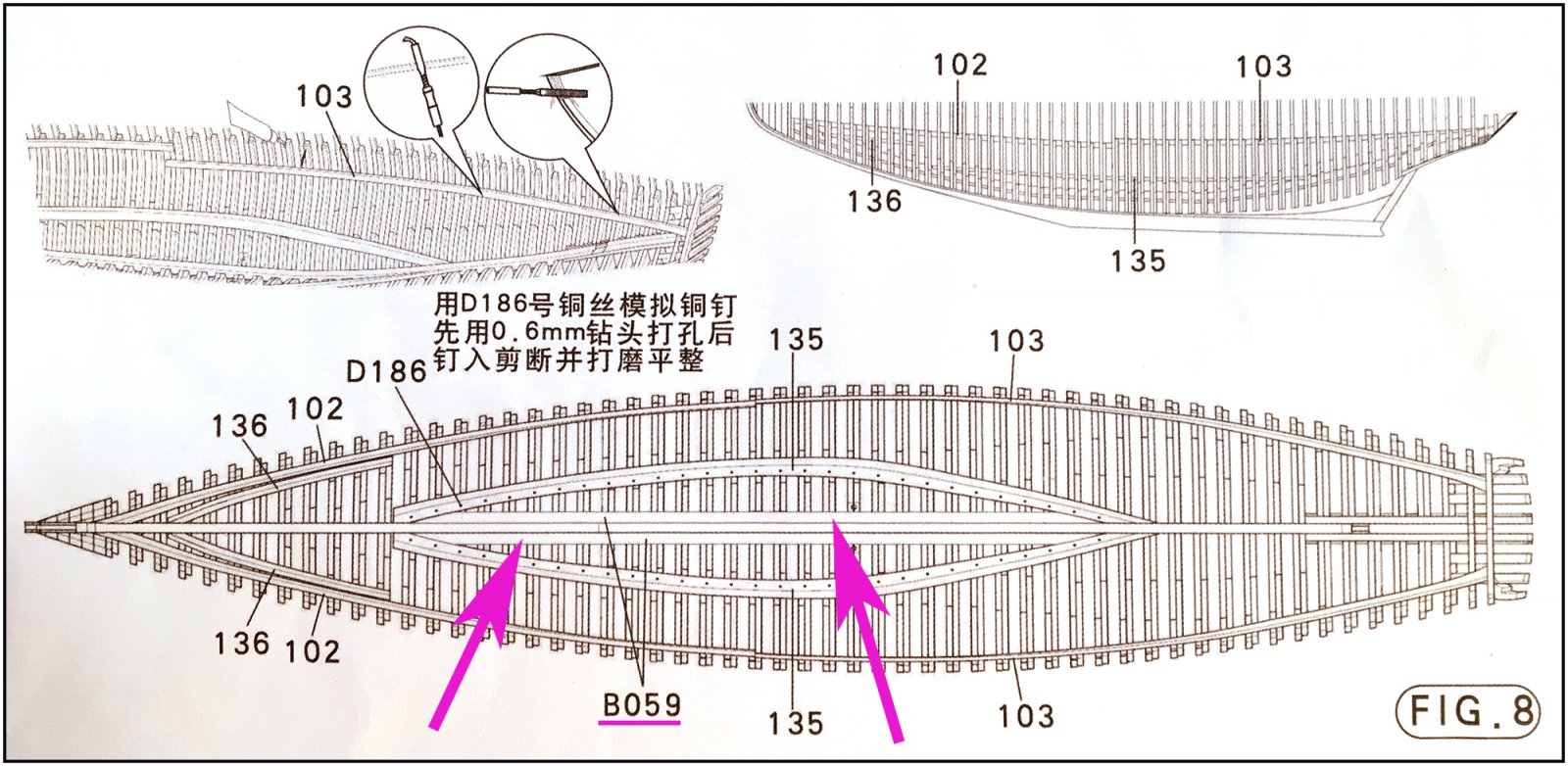

    Daar worden 2 stroken (B059), die ook voor als huidplanken worden gebruikt, in het midden tegen het zaadhout gelegd:
    153 Sister.jpg
    Maar volgens de eerder vermeldde Saga lopen de bijzaadhouten over de gehele lengte langs het zaadhout.

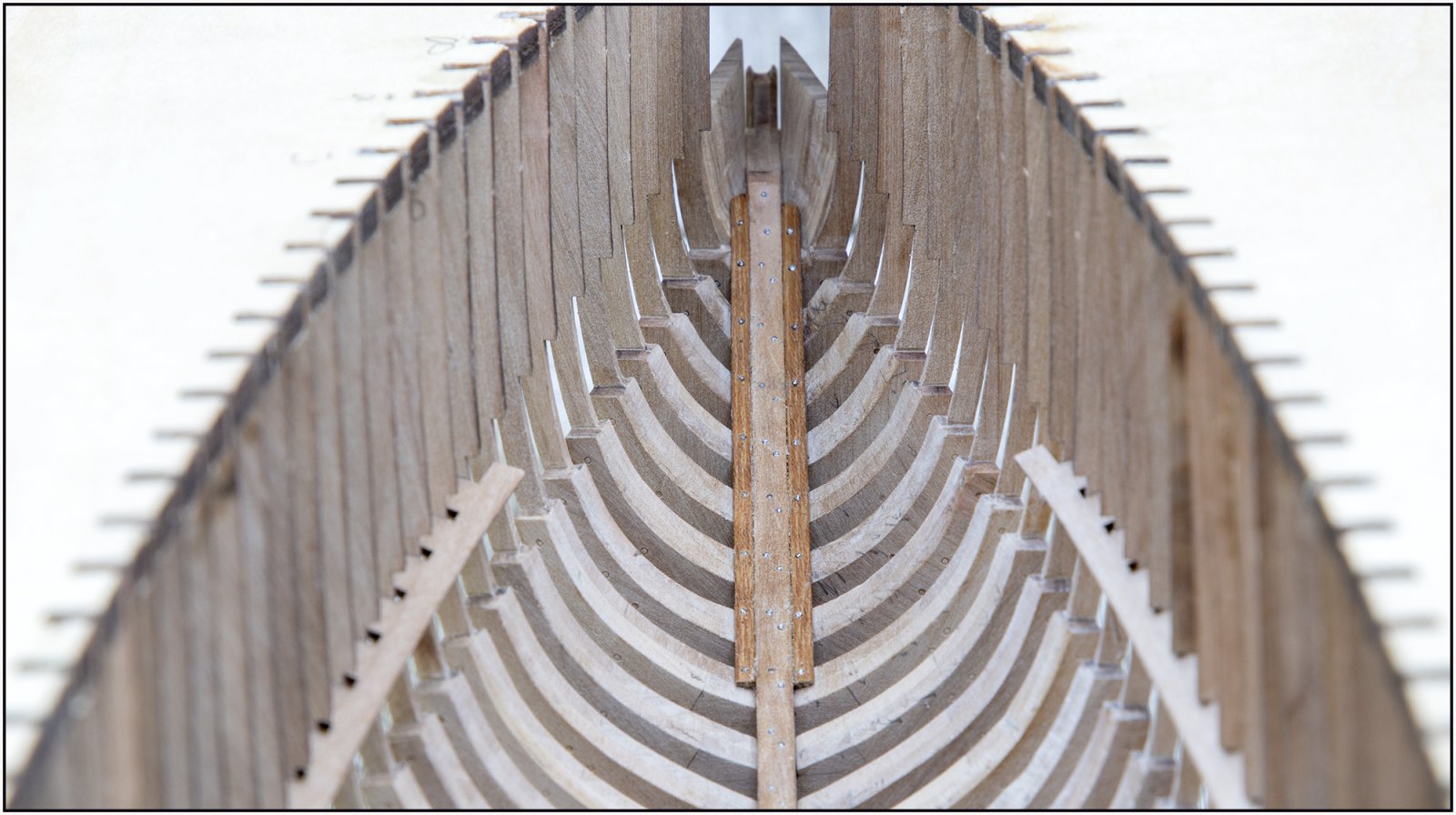

    De eerste 2 stukken in de boeg aangebracht. Lijmen, fixeren, boren, nagelen:
    154 Sister.jpg
    Bij de originele BN zal best hetzelfde hout gebruikt zijn. Afhankelijk van de lichtinval accentueren ze nu de lengterichting iets meer. Dat is dan weer een mooie tegenhanger voor al de dwarsspanten.

    Door de achtersteven.
    Gr. Peter

  5. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Mooi schuurwerk hoor :rofl::rofl:

    P Voogt vindt dit leuk.
  6. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel Peter.
    Het is ‘even’ een hoop werk, maar als straks de binnen balken en planken mooi strak aansluiten, heb je eer van je werk. Da’s geloof ik investeren. ;)
    Dan krijgt de romp nog meer stevigheid en is de buitenzijde aan de beurt. Ik had nu een klein stukje gedaan, maar dat schuren werkt toch anders in op de spanten. Veel gepiep en vibraties.
    Gr. Peter

    Pingu57 vindt dit leuk.
  7. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Dat heet een hele mooie Blue Nose maken

    P Voogt vindt dit leuk.
  8. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Mijn vrouw vindt het niet altijd gezellig als ik de nodige uren achter mijn werktafel zit te bouwen. Vanavond zat zij achter haar computer te werken, die in dezelfde kamer staat als mijn werkplek. Dan is het wel zo gezellig om even samen daar te zitten. :rolleyes:
    Tijdens het nagelen van de bijzaadhouten hoorde zij soms een ploing …… gevolgd door een sh.. …….. :mad: Wat ben je allemaal aan het doen? Wat is er aan de hand? Ik geloof dat ik dit niet hoef uit te leggen ........
    Afijn, volgens haar ben ik niet helemaal ………. :confused:
    Heeft ze wat ‘actie’ foto’s gemaakt om jullie te laten zien hoe het nagelen gaat:

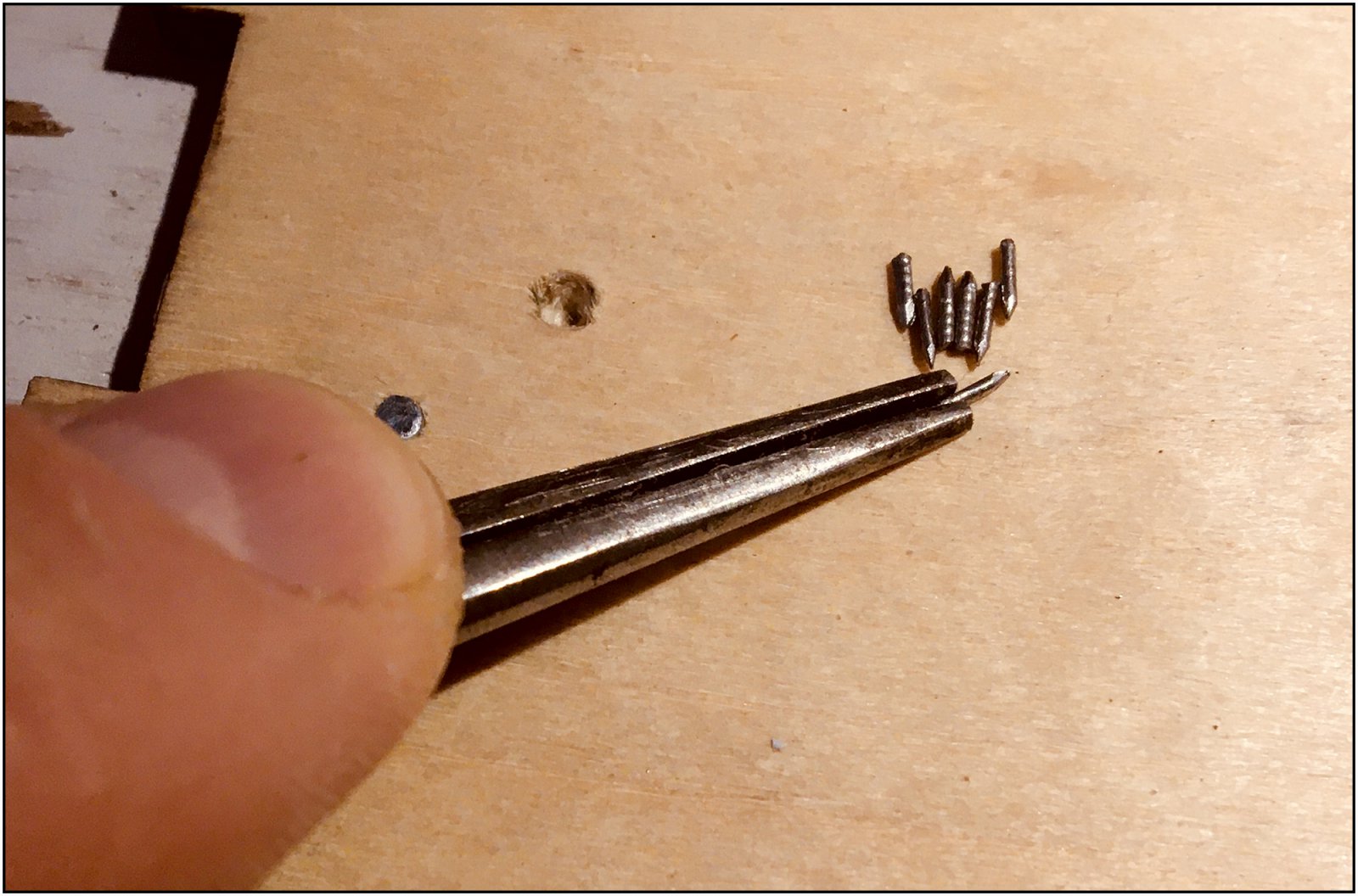

    Met een punttangetje een nageltje in de juiste positie vastpakken:
    155 Nails.jpg

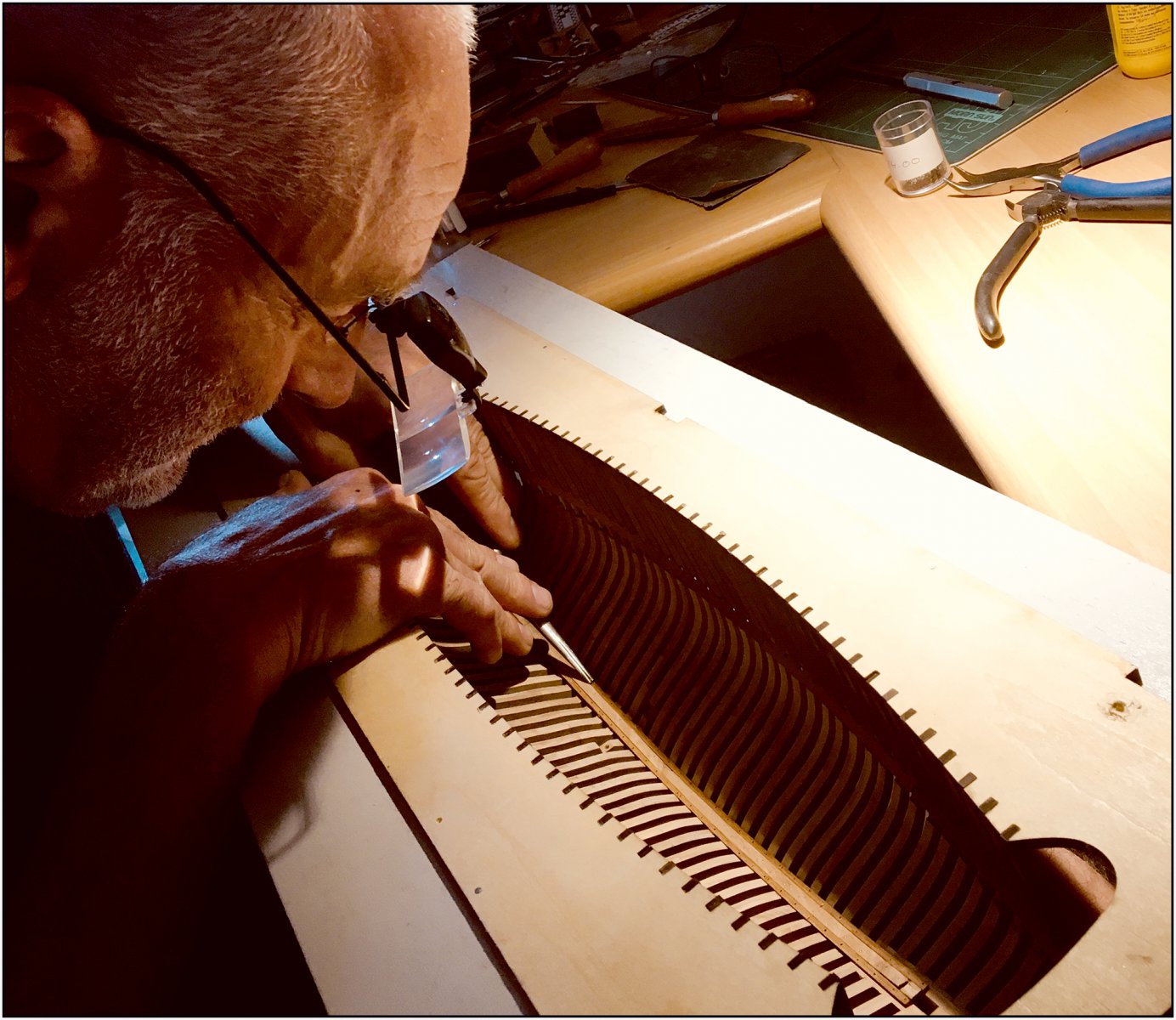

    Het nageltje in het eerst volgende gaatje steken:
    156 Nails.jpg
    Gelukkig doet een voorzet brilletje wonderen.

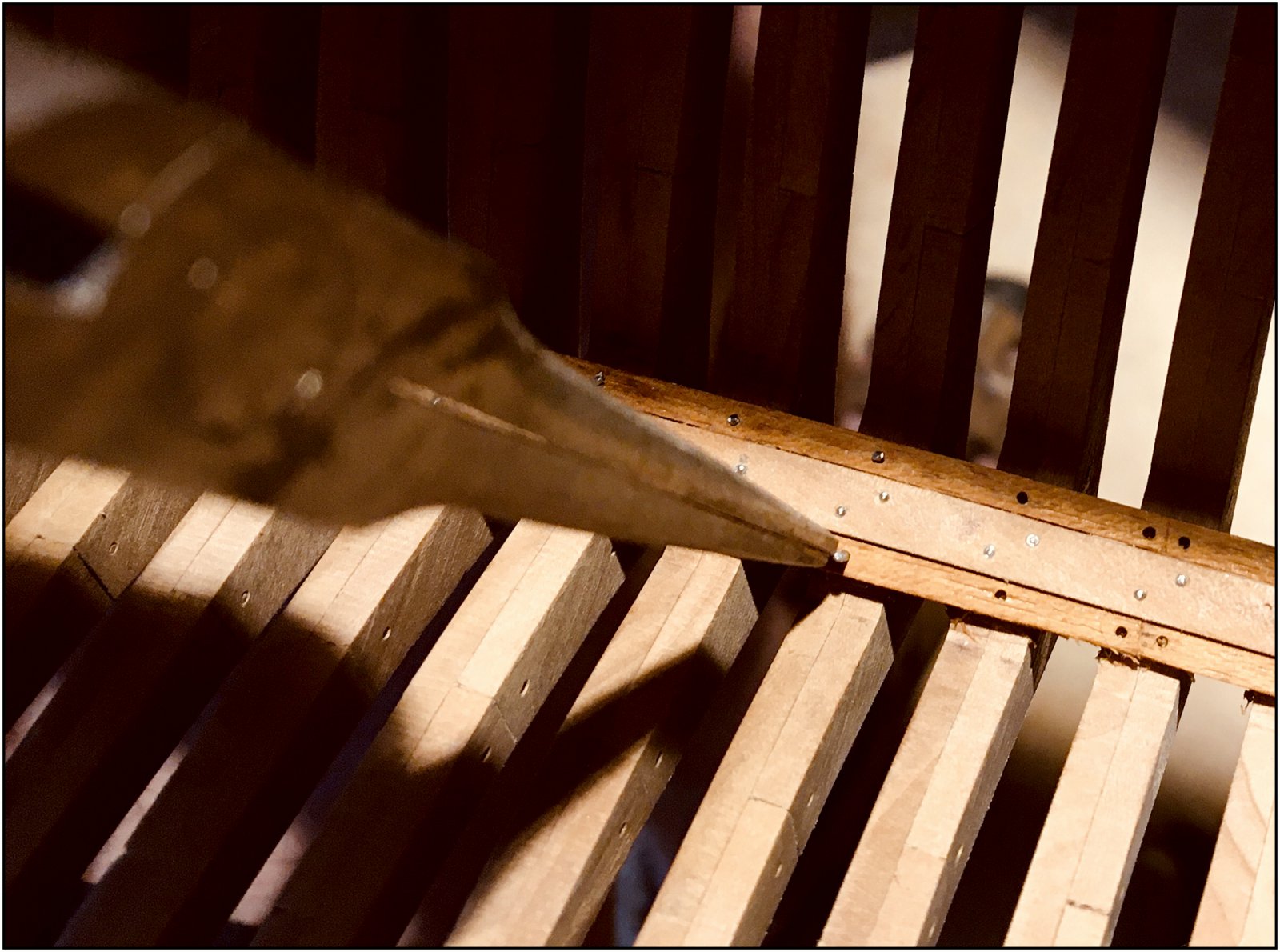

    In het gaatje vervolgens aandrukken of soms een klein tikkie:
    157 Nails.jpg
    De gaatjes in de bijzaadhouten heb ik eerst voorgeboord op de kolomboor. Na het vastlijmen heb ik de gaatjes met de hand verdiept. Zodat de nageltjes zonder al te veel weerstand op de juiste diepte gedrukt kunnen worden.
    Ben net over de helft, maar de voorraad nageltjes was op:
    158 Nails.jpg
    Rustig verder gaan …….. knip, hol freesje, knip, holfreesje, knip .......... Geeft wel een deja-vu met de railinkjes van The Lee.:D
    Gr. Peter

    Pingu57, Hans Groenenberg, Herby63 en 5 anderen vinden dit leuk.
  9. Hans Groenenberg

    Hans Groenenberg Forum veteraan

    Lid geworden:
    12 nov 2014
    Berichten:
    6.063
    Locatie:
    Oud Beijerland
    Leuke foto's. De meester zelf in beeld. Chapeau voor het prachtige werk wat je toont.

    P Voogt vindt dit leuk.
  10. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel Hans. Voel mij vereerd :rolleyes:.
    Gr. Peter

  11. Heinrich

    Heinrich

    Lid geworden:
    26 jan 2020
    Berichten:
    2.382
    Locatie:
    China
    Peter se Bluenose is goed op pad om een van die uitstaande Bluenose-projekte te word. Dit is een plezier om de meester dop te houw.

    P Voogt vindt dit leuk.
  12. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Oh Heinrich, ook met jou bericht voel ik mij zeer vereerd!
    Gr. Peter

  13. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem

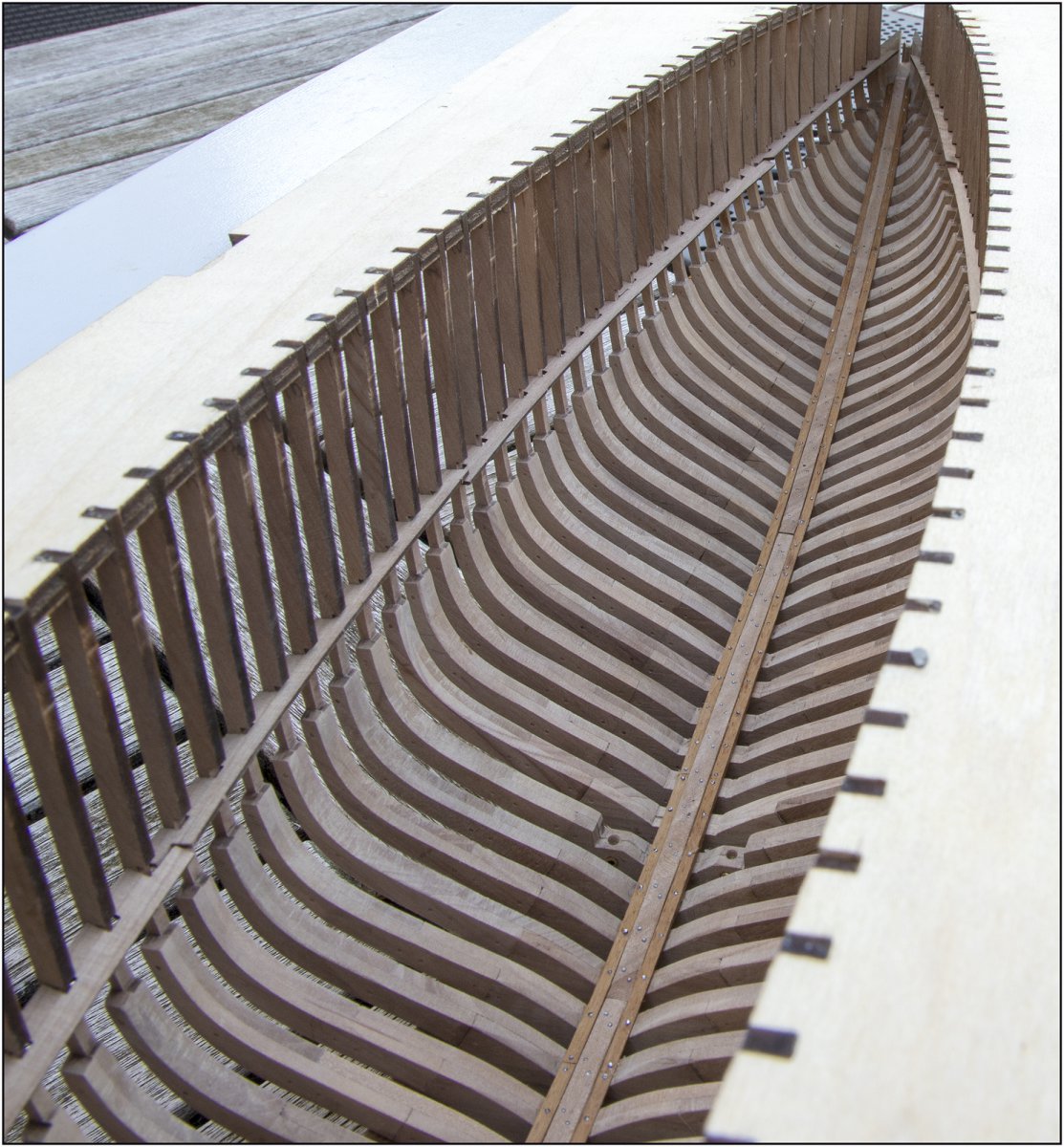

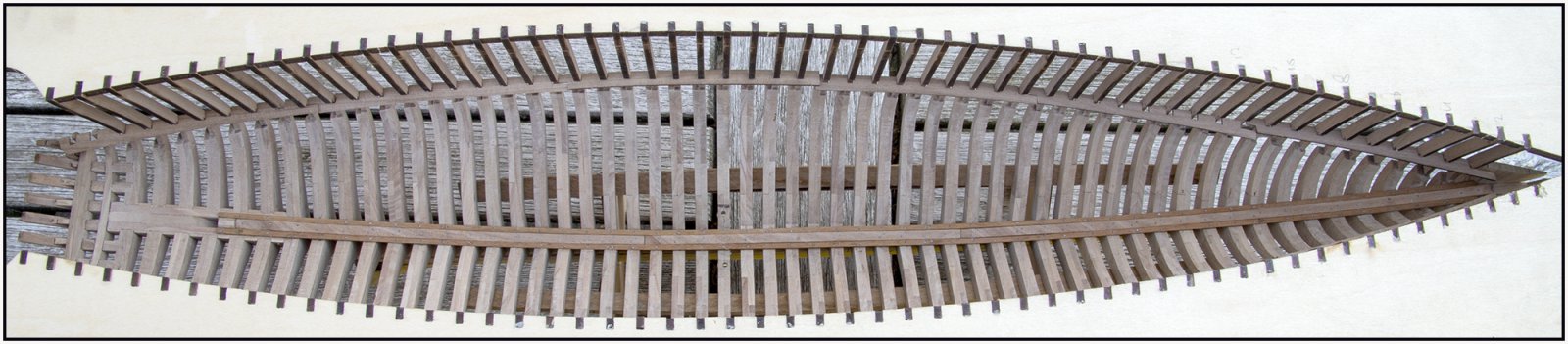

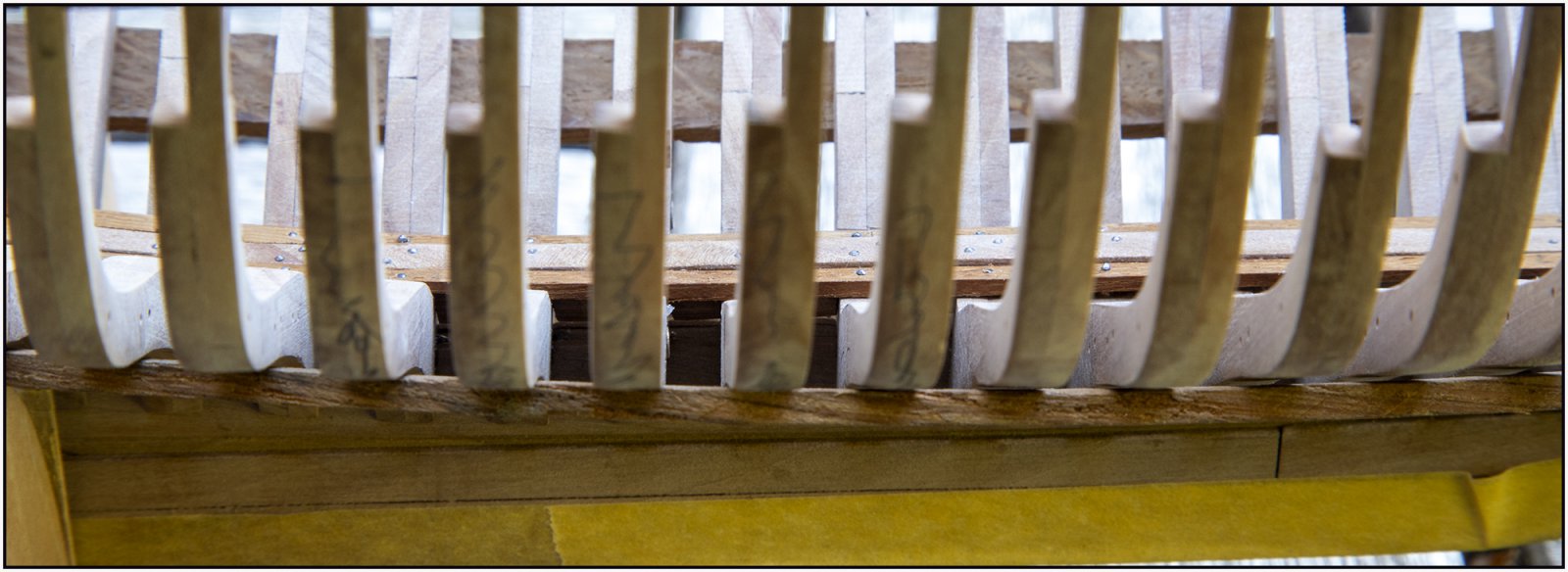

    De bijzaadhouten zitten er in:
    159 Sisters.jpg
    160 Sisters.jpg
    161 Sisters.jpg
    De spacers zitten nu in de hoogste positie, maar die gaan weer een stukje naar beneden om de spanten goed te fixeren als ik de volgende balken ga aanbrengen.
    Gr. Peter

    Ronk, TIMBERWOLF, Herby63 en 2 anderen vinden dit leuk.
  14. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Dit is weer mooi werk Peter :rofl::rofl:

    P Voogt vindt dit leuk.
  15. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel Peter.
    Het was even een gok hoe dit uit zou pakken. Maar ben wel tevreden. Nu de verschillende langsbalken er netjes op aansluiten.
    Gr. Peter

    Pingu57 vindt dit leuk.
  16. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Ik had al even gegluurd op het SOS, veel plezier daarmee

    P Voogt vindt dit leuk.
  17. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Dit is eigenlijk best een mooi pakket. Ook leerzaam als je op deze wijze scratchbouw wil gaan doen. Ik vind dat pakket van de Allart ook zo mooi.
    Was dit lasercut of net als de Allart gefreesd?

    P Voogt vindt dit leuk.
  18. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Hoi Stephan,
    Al de delen die ik tot nu toe verwerkt heb, zijn volgens mij (volgens Heinrich) perenhout. Heerlijk om mee te werken.
    De delen zijn lasercut. Dus overal het laagje kool weg halen en, daar waar nodig, haaks maken. Want de laser snijdt onder een kleine hoek.
    Gr. Peter

    Stephan Kertész vindt dit leuk.
  19. reneke100

    reneke100

    Lid geworden:
    14 jul 2012
    Berichten:
    151
    Normaal noem je in de scheepsbouw dat zij zaadhouten.
    Maar dan zitten ze ook echt meer naar de zijkant.
    Je hebt dan meestal 3 rijen zaathouten
    1 in het midden en de andere 2 ertussen in zodat je vlak in 4 gelijke delen wordt verdeeld
    Maar deze zitten tegen het middenzaathout aan dus zou ik het eerder een zaathout versterking noemen
    Maar als het beestje maar een naam heeft is het toch al goed

    P Voogt vindt dit leuk.
  20. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Tijd om na te denken over de volgende stap.

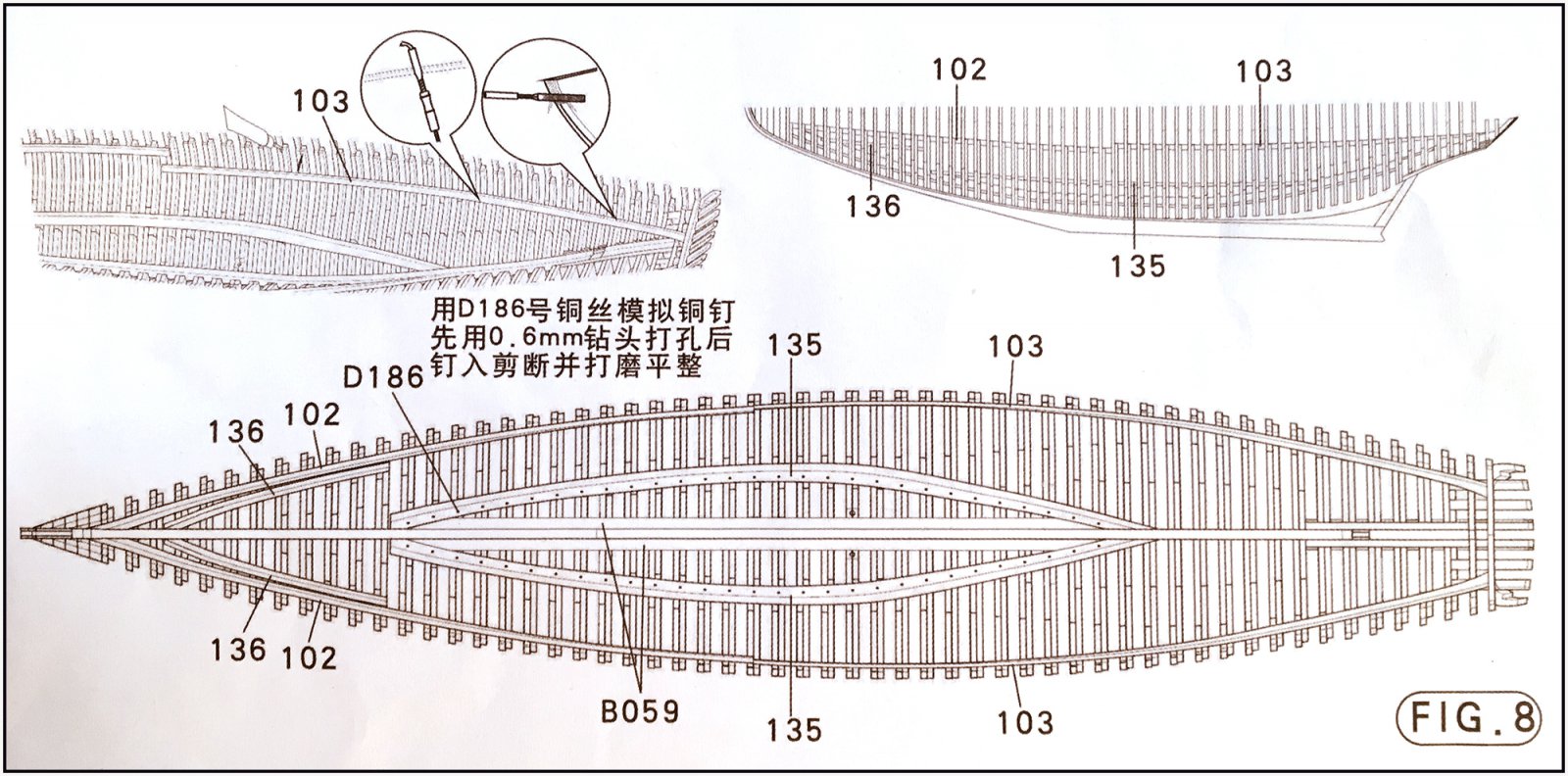

    Als eerste zijn de draagbalken voor de bovendekbalken aan de beurt: de balkwegers.
    Dat zijn de onderdelen 102 en 103 uit de eerder getoonde YQ-tekening:
    162 Beams 102-103.jpg

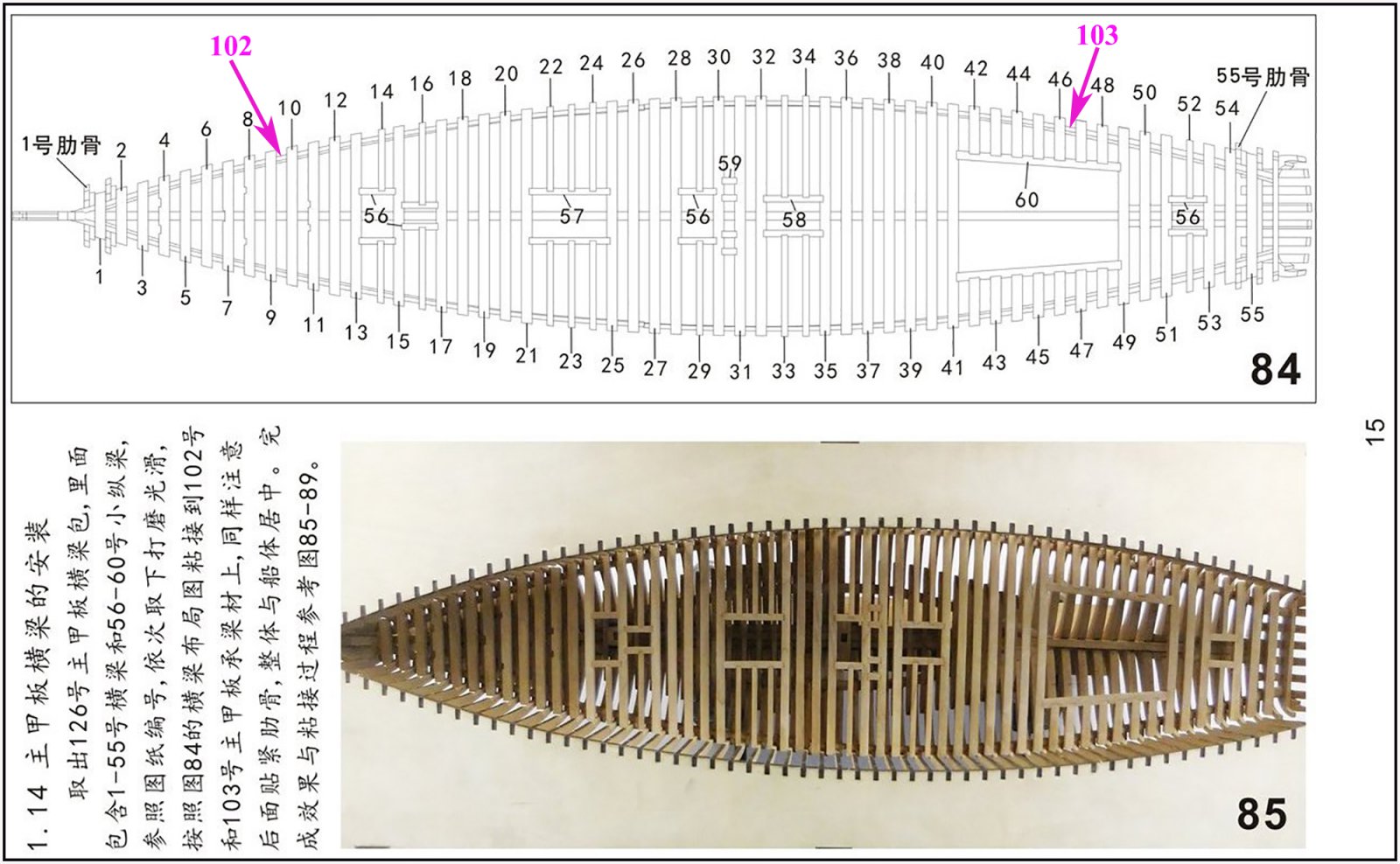

    De handleiding laat zien dat de dekbalken daar straks op komen te liggen en deels tot tussen de spanten lopen:
    163 Beams 102-103.jpg

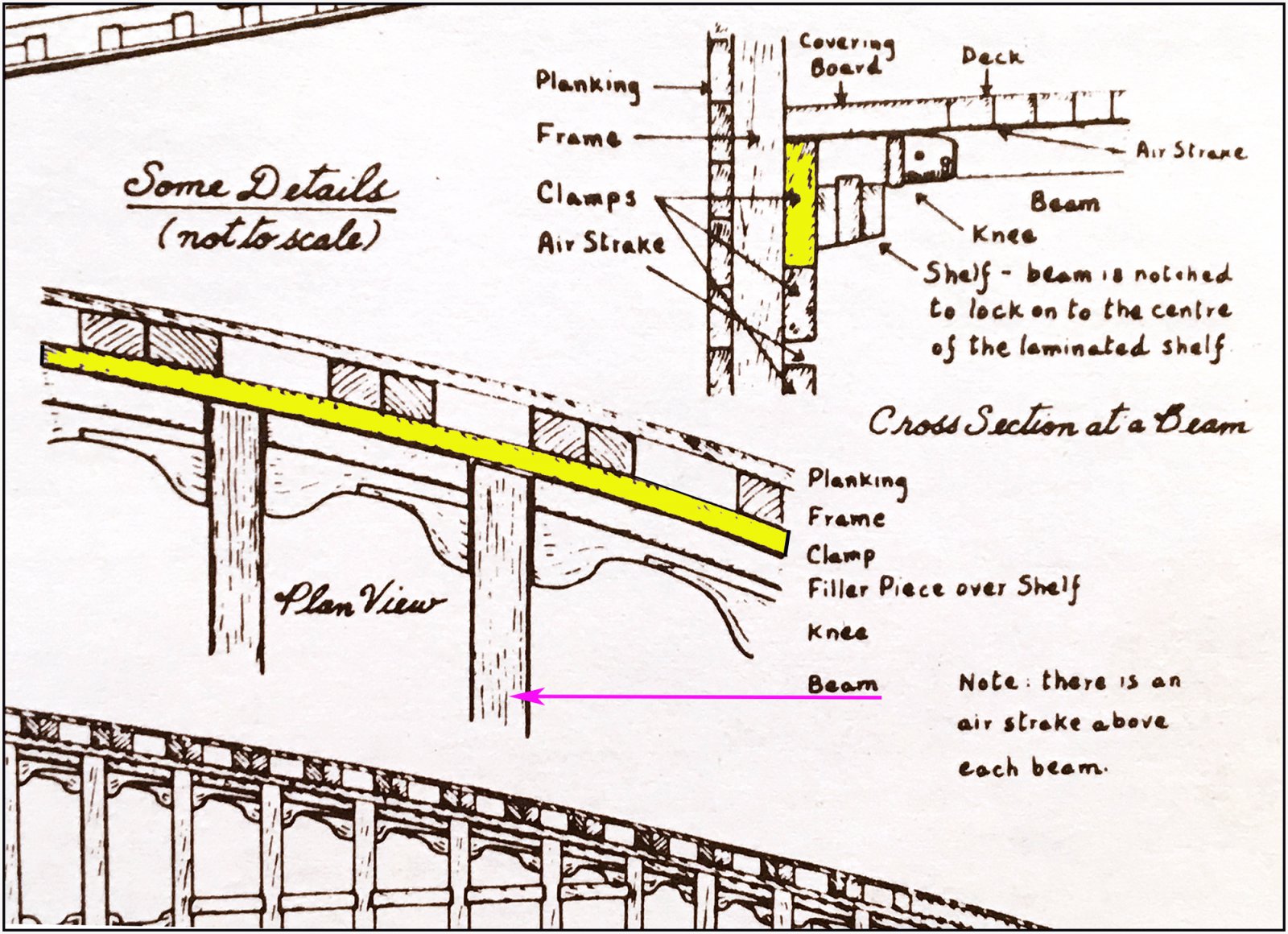

    Maar in de eerder genoemde ‘Saga’ staat een detail tekening. Met de opsluiting van de dekbalken tegen een ‘Clamp’ die langs de binnenzijde van de spanten loopt:
    164 Saga Clamp.jpg
    In de tekening heb ik de ‘clamp’ geel gemaakt. In moet in de boeken nog verder zoeken hoe die in het Nederlands genoemd wordt. Want tot nu toe vind ik alleen tekeningen met de dekbalken tegen de spanten aan. Kennelijk specifiek voor een Schoener.
    Die 'spacer' is ook nodig want anders hebben de knieën, als ik de YQ-handleiding zou volgen, tussen de balken geen vlees om tegen vast te zetten. En die knieën wil ik ook gaan maken.
    De ‘clamp’ ga ik op de balkweger zetten zodat de balkweger en de ‘shelf’ hetzelfde zijn. ;)

    Dus eerst veel droog passen en meten. Want het dek en de watergangen (de her te gebruiken ‘spacers’) moeten wel goed op hun plaats komen.
    Gr. Peter

    Laatst bewerkt: 15 jun 2021
