BLUENOSE van YUANQING, schaal 1:72, Plank on Frame

Discussie in 'Bouwverslagen historische schepen' gestart door P Voogt, 20 dec 2020.

  1. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Mooi mooier mooist :wave

    P Voogt vindt dit leuk.
  2. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dank, danker, dankst, Koos.
    Gr. Peter

    Jaques vindt dit leuk.
  3. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Prachtig hoor :rofl::rofl::rofl:

    P Voogt vindt dit leuk.
  4. Ptèr

    Ptèr

    Lid geworden:
    9 nov 2021
    Berichten:
    888
    Locatie:
    Thuis
    Prachtig werk Peter, elke keer sta ik versteld van de details die je aanbrengt op deze schaal. Heel erg knap!

    P Voogt vindt dit leuk.
  5. Mees Ippel

    Mees Ippel

    Lid geworden:
    6 jun 2006
    Berichten:
    1.690
    Locatie:
    Werkendam
    Tja........

    (soms hoef je niet veel te zeggen)

    Stephan Kertész en P Voogt vinden dit leuk.
  6. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel, Peter, Peter en Mees. Het stimuleert om door te gaan op de ingeslagen weg ........:)
    Gr. Peter

    Ptèr vindt dit leuk.
  7. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem

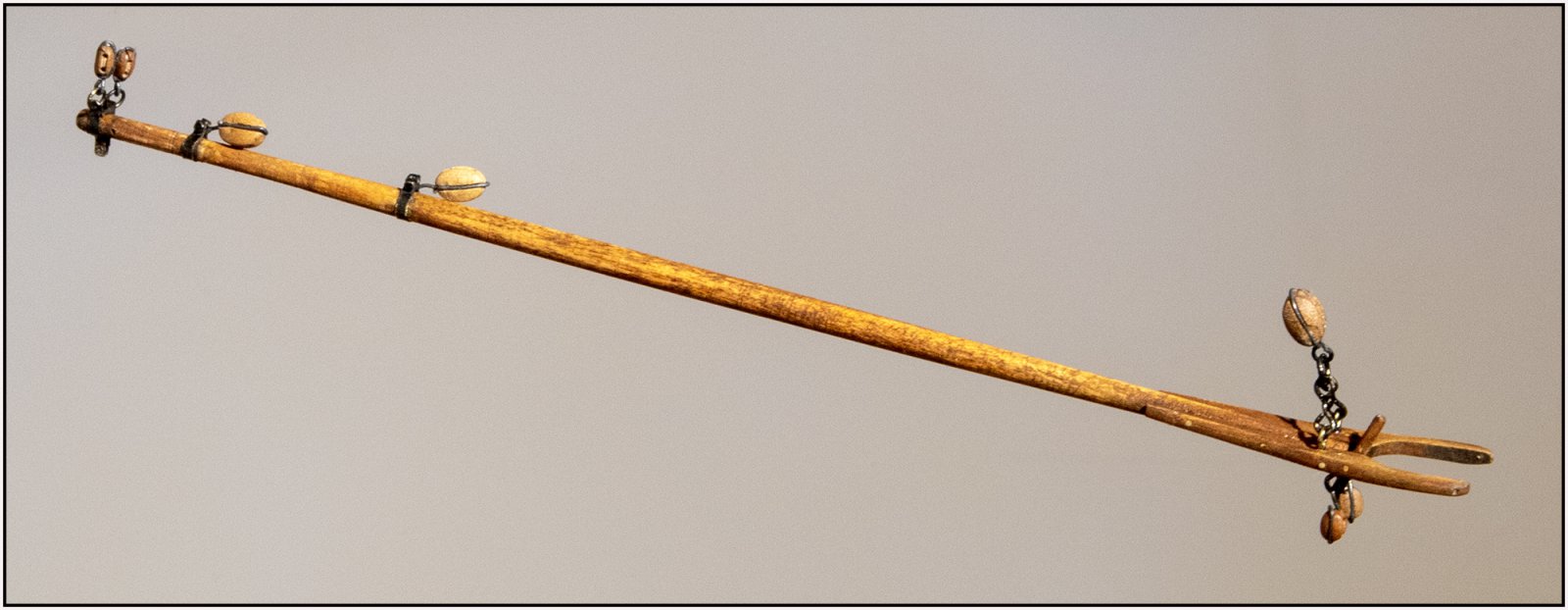

    De gaffel voor het voorzeil is gereed:
    1051 Gaff.jpg
    Al de bandjes gemaakt van messing strip van 1,5 mm breed.

    Met de onvergeeflijke macro's:
    1052 Iron.jpg
    Aan de bovenzijde het ijzer dat anders is dan bij de hoofd gaffel (zie insert rechts) met het 5 mm dubbelschijf blok.
    Aan de onderzijde de 2 enkelschijf 3 mm blokjes waar de beide schoten van het topzeil straks doorheen gaan lopen richting verschansing.

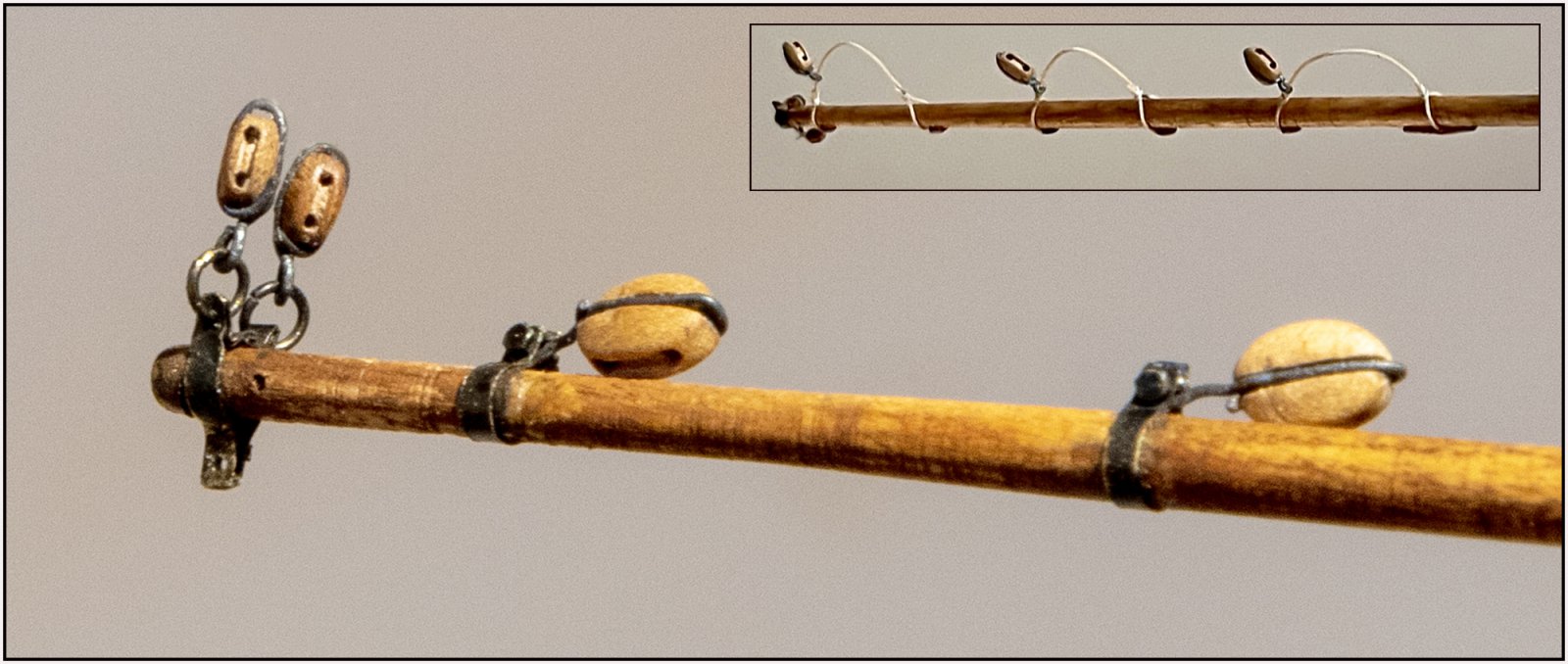

    Aan het uiteinde van de gaffel:
    1053 Bands.jpg
    Links de band met aan de bovenzijde de dubbele 'oren' met ook 2 enkelschijf 3mm blokjes. Ook voor de schoren waarbij de vanaf het zeil via deze 2 blokjes naar de 2 blokjes bij de klauw lopen. Het onderste 'oor' met het gat is voor de 'neerhaler' van de gaffel.
    Met ook de 2 bandjes met de 5 mm enkelschijf blokken voor de piekenval. Hier hangen de blokken met een oog in beugeltjes waarvan de boveneinden met een 0,6 mm boutjes vastgezet zijn. Ook dit is anders dan bij de hoofd gaffel (zie insert).
    Door het gaatje achterin wordt de bovenhoek van het voorzeil vastgezet.
    Gr. Peter

    Laatst bewerkt: 18 jan 2023
    JanZMC, EUSIV, Stephan Kertész en 5 anderen vinden dit leuk.
  8. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    De voor giek ook gereed:
    1055 Boom.jpg Gezien van achter, met de 4 banden en 3 blokken. Eerst het enkelschijf blok voor de lift, dan het dubbelschijf blok voor de schoot en het dubbelschijf blok voor de extra schoot.

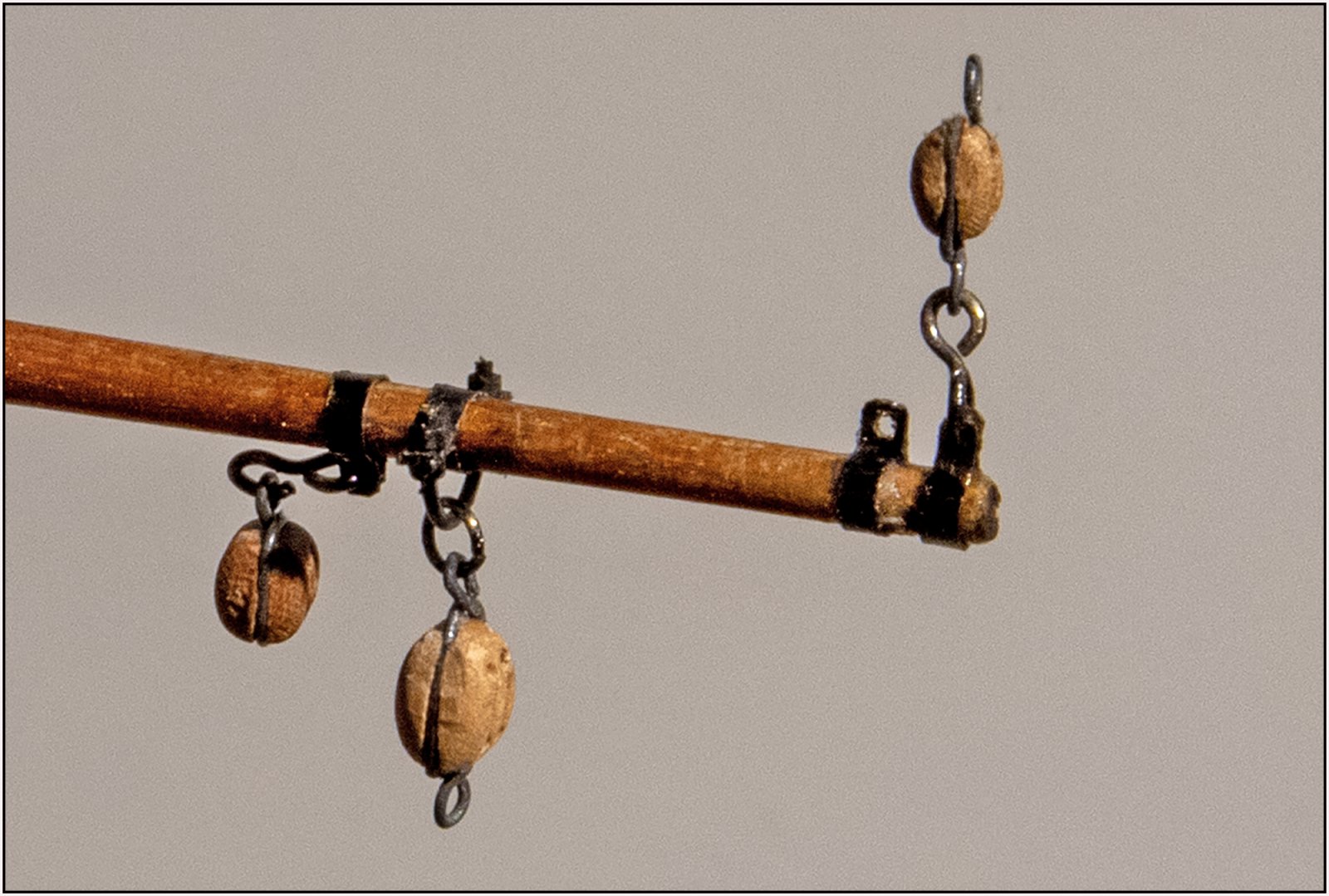

    In detail:
    1056 Boom.jpg
    De band voor de schoot weer van 2 halve bandjes gemaakt met daar doorheen een beugel met aan beide zijden boven en onder de 'oren' 2 M0.6 moertjes. In die beugel het 4mm dubbelschijf blok voor de schoot, dat half rond kan scharnieren als de giek buiten boord wordt gezet.

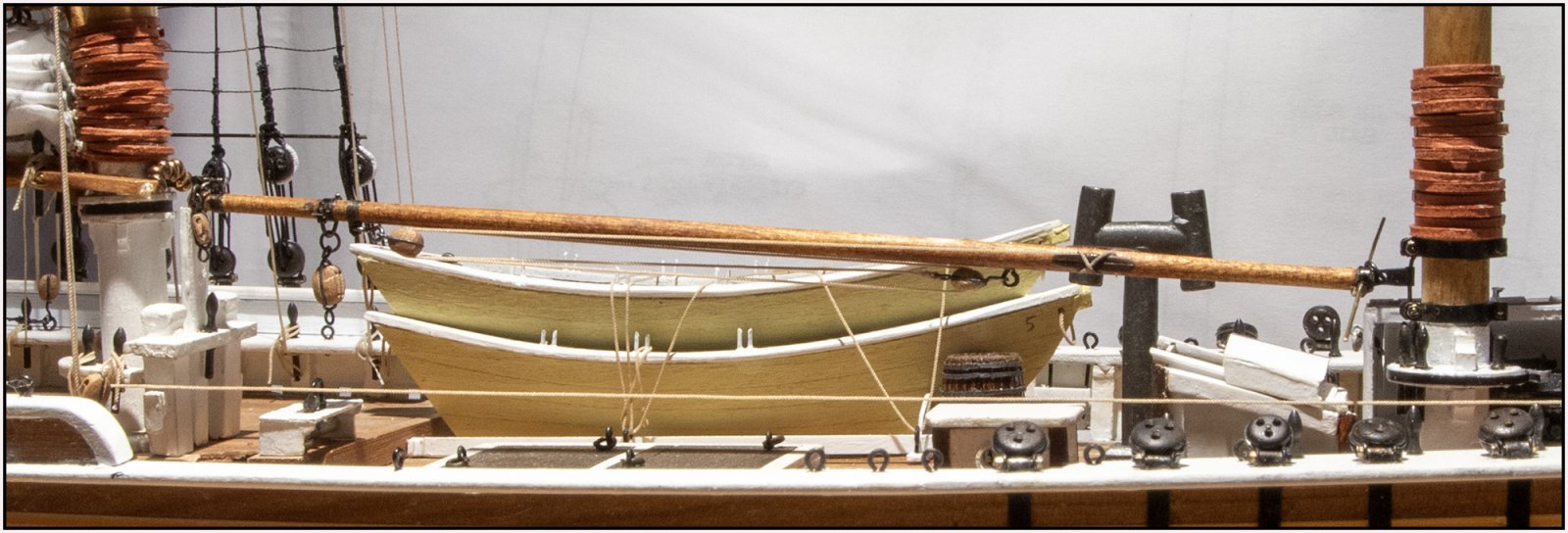

    De giek aan de voorzijde dry-fit bevestigd aan het scharnierpunt bij de voormast:
    1057 Boom.jpg
    De punt van de achterzijde komt precies op de rust en het blok voor de schoot hangt mooi boven de 'boom buffer'.
    Onder de giek ook de extra schoot ingeschoren. Het voorste blok met een haak in het oog.

    De gaffel er boven gehangen:
    1058 Boom-Gaff.jpg
    Om te kijken of ik alles goed had uitgemeten. Voornamelijk aan de achterzijde, dat de gaffel niet in de weg zit bij de giektakel.

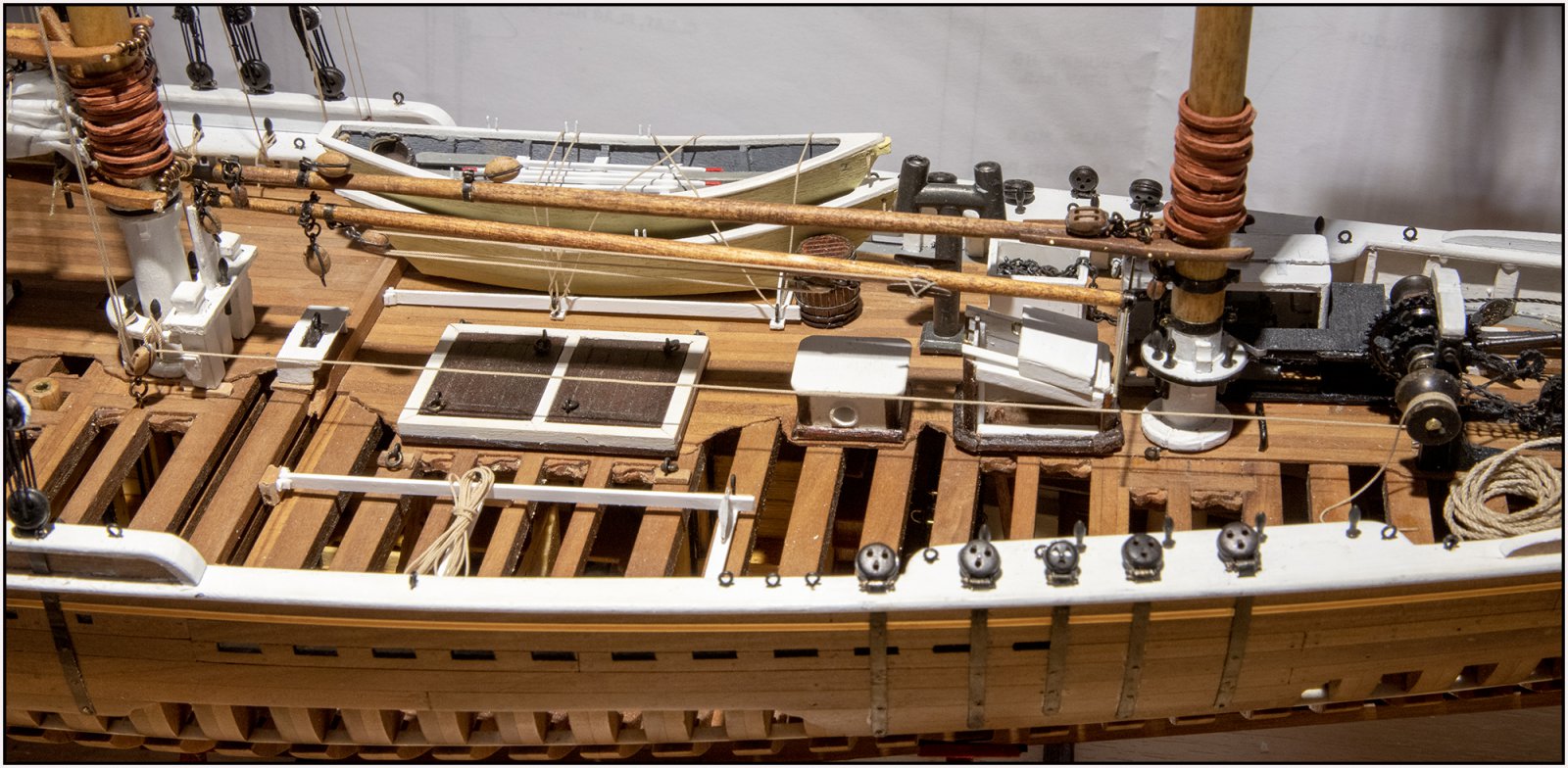

    Met als extra nog even een beeld schuin van boven:
    1059 Boom-Gaff.jpg
    Het wordt daar ook steeds voller.

    Ik kan nu het voorzeil uit gaan meten.
    Gr. Peter

    Laatst bewerkt: 20 jan 2023
    Jan Walpot, EUSIV, Jaques en 1 andere persoon vinden dit leuk.
  9. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Het hoofdzeil moest ik nog samenstellen door 3 tussue vellen aan elkaar te plakken. Ook het voorzeil past niet uit 1 laagje:
    1060 Fore.jpg

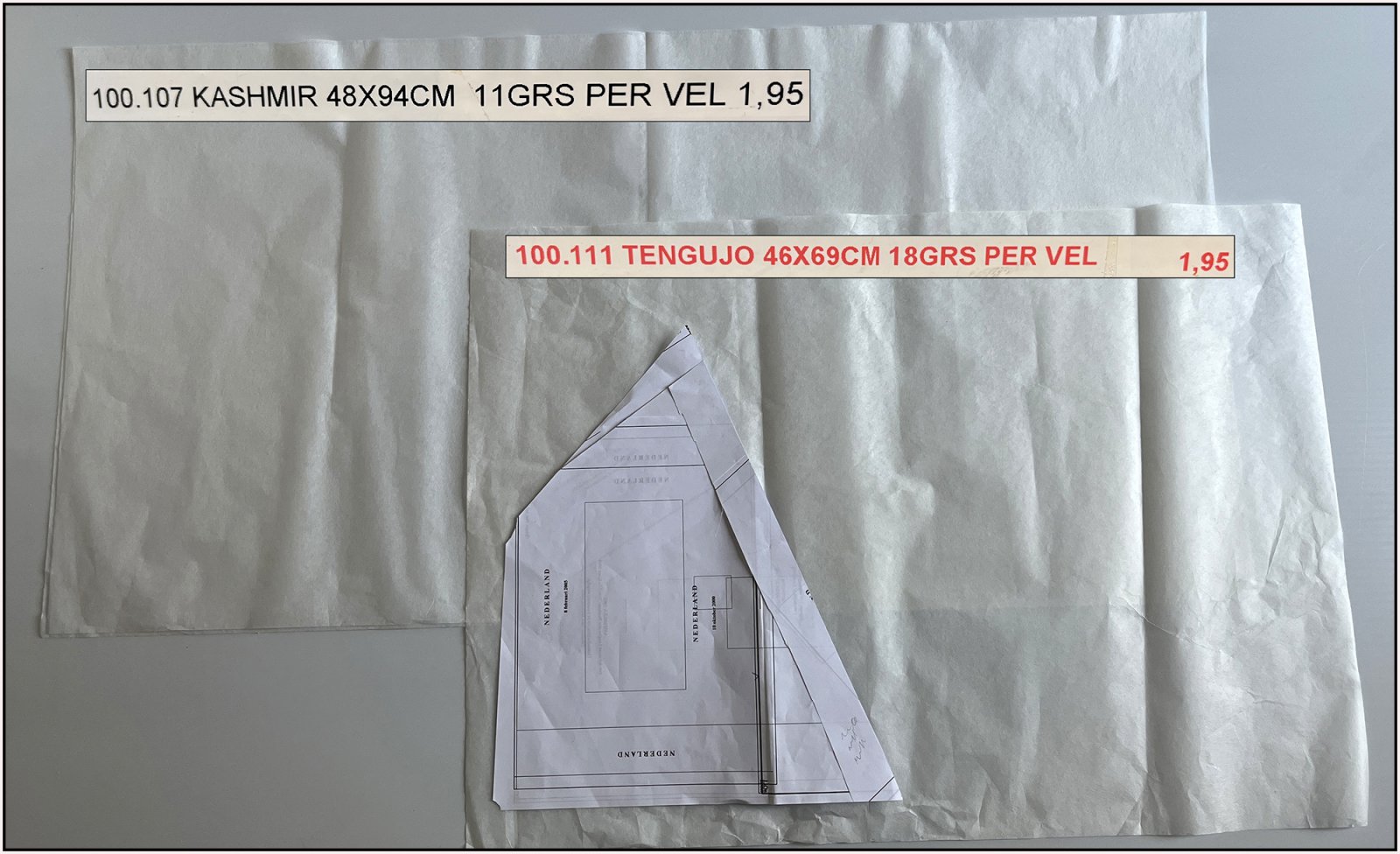

    2 maanden geleden ben ik naar een grote hobby winkel 'De Kwast' in 's-Hertogenbosch geweest. En daar heb ik 2 soorten Japans papier gevonden:
    1061 Japans.jpg
    Kashmir is van dezelfde dikte en gevoeligheid als het enkele tissue laagje. Het Tengujo voelt iets gladder aan als papier.
    Maar het hoofdzeil zou er met gemak uit kunnen.

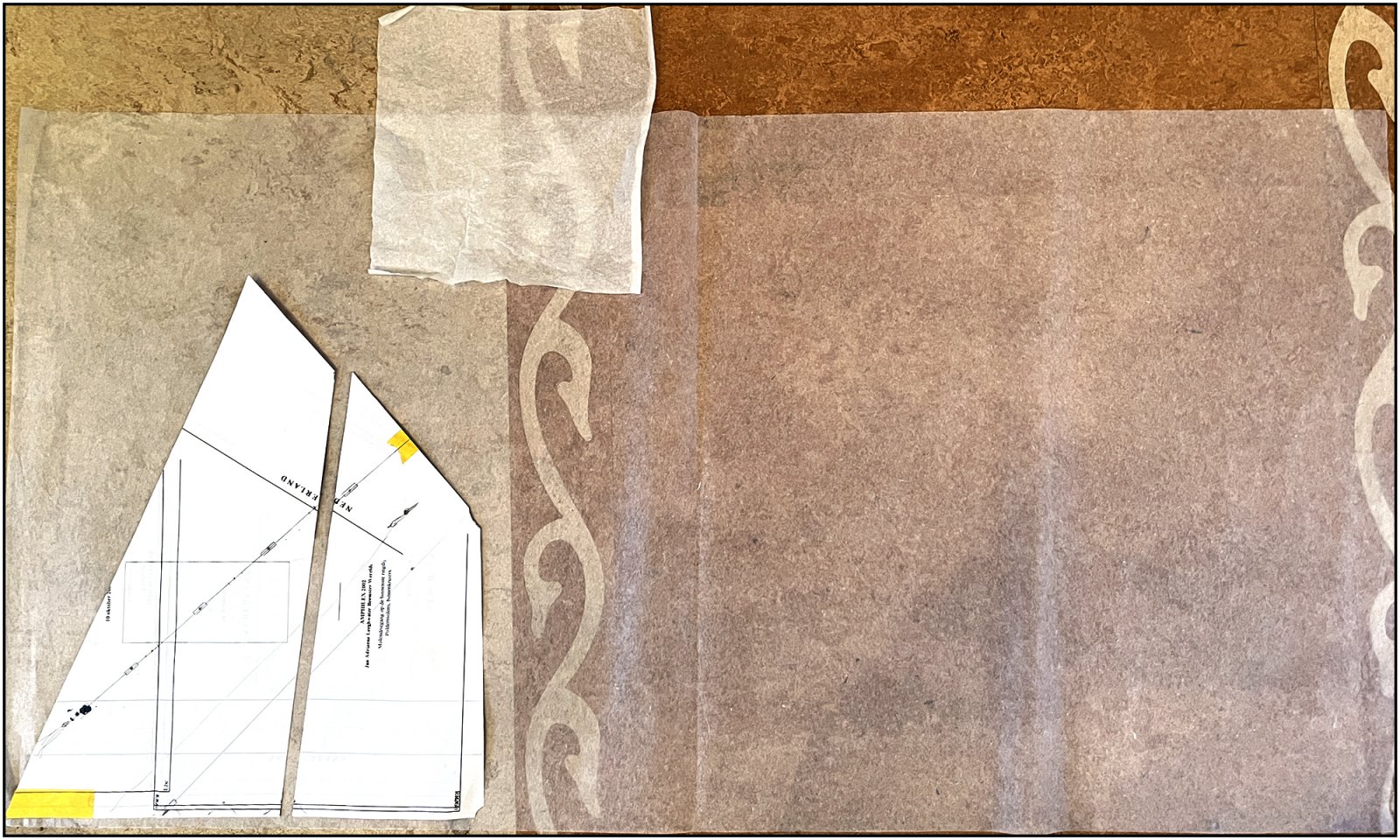

    Van de mal voor het hoofdzeil heb ik aan de rechterzijde de mal voor het voorzeil gesneden. Dat is het rechtse deel:
    1062 Japans.jpg
    Ik ga eerst aan de slag met het Kashmir. Het is iets doorzichtiger dan de tissue, maar als geborgen zeil zal dat denk ik geen probleem zijn. Anders wordt een 2e poging het Tengujo.
    Gr. Peter

    Laatst bewerkt: 20 jan 2023
    Pingu57, EUSIV, JanZMC en 2 anderen vinden dit leuk.
  10. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Is het nou ook steviger dan tissue?
    11 grams is eigenlijk bijna niks. Een gemiddeld velletje papier is 10 x zoveel.

    reneke100 en P Voogt vinden dit leuk.
  11. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Voor jou net even een 'scheurproefje' gedaan. Het is zelfs nog iets steviger. Zelfs met wat kracht in de lengte richting van de vezels.

    Stephan Kertész vindt dit leuk.
  12. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Ik had een filmpje gezien hoe men in Japan dit papier maakt. Kon het niet terugvinden. Maar is nog echt handwerk. En het waren geen kleine velletjes die ze maakten. Eerder iets van 3 bij 6 meter.
    Als het steviger is als tissue dan is het wellicht ook mooi als gewoon zeil.

    P Voogt vindt dit leuk.
  13. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Ik zal hem net als bij het hoofdzeil eerst in zijn geheel ophangen zodat dit als voorbeeld zichtbaar is.
    Gr. Peter

    Stephan Kertész vindt dit leuk.
  14. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Dat zijn een mooie giek en gaffel Peter, knap gemaakt weer :thumbsup::thumbsup:

    P Voogt vindt dit leuk.
  15. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel, Koos. De bandjes van de messing strip gaan wel naar de grens van mijn mogelijkheden. Gaatjes van 0,6 in een strip van 1,5 mm, geeft weinig ruimte voor speling. Centerpuntje voor het boren moet ook gelijk goed zitten. Gelukkige kan ik voldoende stripjes zagen, want er ging er wel eens eentje de mist in.
    Gr. Peter

    Pingu57, k-k en Jaques vinden dit leuk.
  16. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    De gaffel en giek zijn weer heel deftig in elkaar gefrummeld Peter :):)

    P Voogt vindt dit leuk.
  17. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel, Peter. Ik ben ook wel tevreden met dit stel.
    Gr. Peter

    Pingu57 vindt dit leuk.
  18. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem

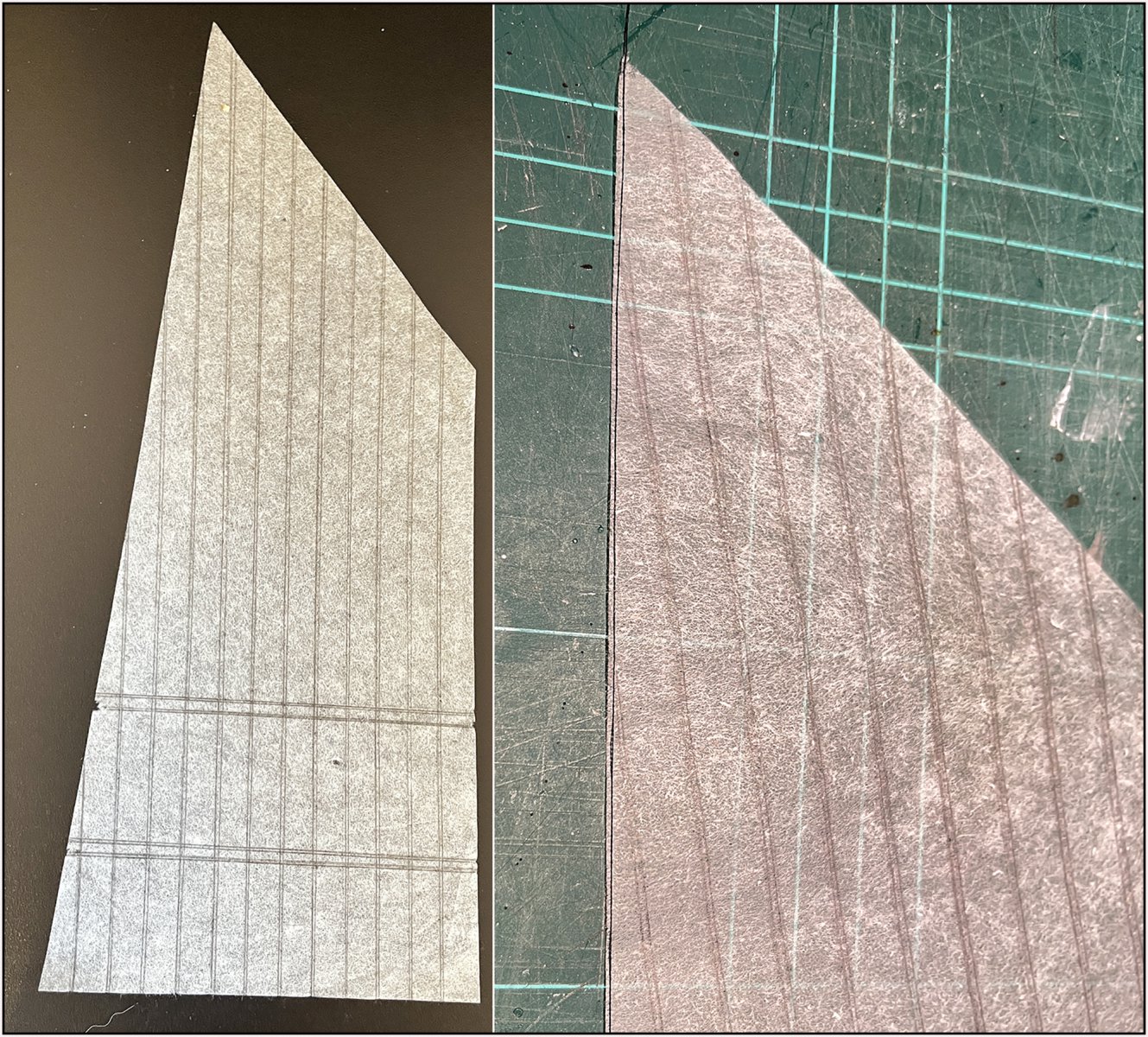

    Het voorzeil in verschillende stadia:
    1063 ForeSail.jpg
    -gesneden en de met dubbele stiknaad getekende banen;
    -gelijmde lijn met om te vouwen strookje als lijk.

    1064 ForeSail.jpg
    -met al de omgevouwen lijken en lusjes op de hoeken;
    -al de lijntjes geknoopt voor het vastzetten aan de masthoepels en de giek. Alle knoopjes zijn om de draad in het lijk gelegd en hebben een tipje met water aangelengde houtlijm gekregen, tegen het uitscheuren.
    Je kan ook nog reefbandjes aanbrengen en een reparatie imiteren.:)

    Ik ga het zeil nu vastknopen en voordat ik het ga opbergen, zal ik dit zeil ook op de foto zetten, hoe dat in zijn geheel tussen de masten staat.
    Gr. Peter

    TIMBERWOLF, EUSIV, Jaques en 3 anderen vinden dit leuk.
  19. Sjors Blomberg

    Sjors Blomberg

    Lid geworden:
    15 feb 2019
    Berichten:
    734
    Locatie:
    Bleiswijk
    Dit is modelbouw op zijn best.
    Of genieten met een grote G
    Verbazingwekkend hoeveel moeite iemand er in kan steken om een zo getrouw mogelijk model van te maken.
    Mijn petje af voor je.
    Echt een kunstwerk!

    Sjors

    Pingu57 en P Voogt vinden dit leuk.
  20. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel voor deze lovende woorden, Sjors. Ik las in een ander log je voeging bij het volk der pensionado’s. Welkom, mij bevalt het prima! En goed om te lezen dat je de modelbouw weer oppakt.
    Gr. Peter

    Sjors Blomberg vindt dit leuk.
