BLUENOSE van YUANQING, schaal 1:72, Plank on Frame

Discussie in 'Bouwverslagen historische schepen' gestart door P Voogt, 20 dec 2020.

  1. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Bij vastmaken van het zeil en het inventariseren van alle lijnen op de voormast, kwam ik de dorie en vis takels tegen. Omdat die ook op de hoofdmast zitten en ik er nu nog redelijk bij kan, deze als tussendoortje op de hoofdmast aangebracht.

    Het is wel aardig dat alle 3 mijn bronnen op dit punt gelijkluidend zijn:
    1065 Tackle.jpg
    Ieder vanuit net weer een ander perspectief.

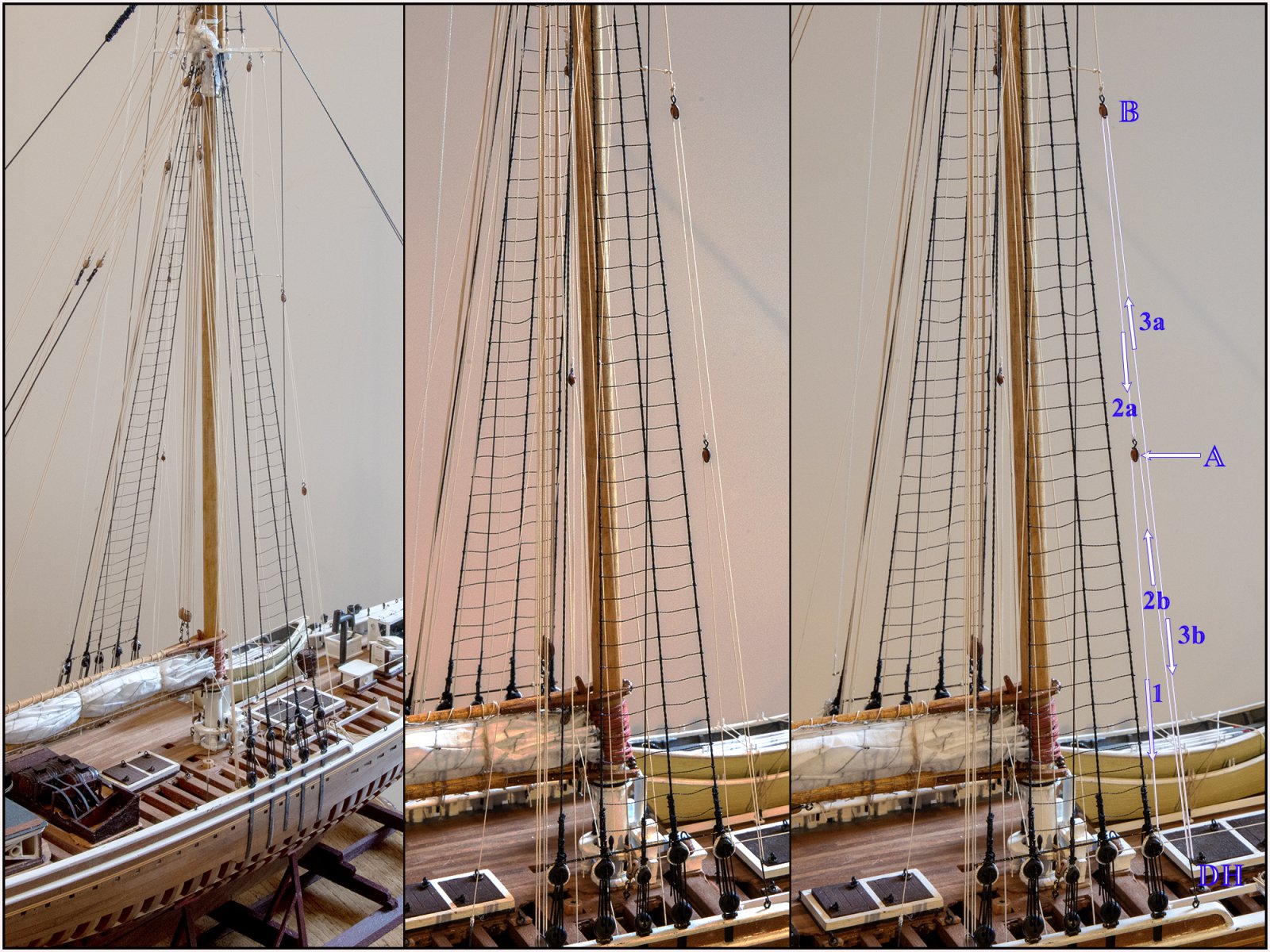

    Het was nog een uitdaging om deze lijnen in beeld te krijgen:
    1066 Tackle.jpg
    Daarom in het midden ze iets opgekrikt qua belichting.
    Rechts met uitleg:
    -Blok B zit vast aan een hanger die aan het buitenste oog van de lange zaling zit. Die hanger zit met een strop vast aan het voorste wanttouw.
    -de takel zelf bestaat uit 1 touw dat via de blokken A en B door het oog van de doriehaak DH loopt en vast zit aan het oog op blok A
    -het halende part 1 trekt via blok A aan het lopende part 2b en via het oog van de haak aan 3b.
    -het halende blok A trekt aan het lopende part 2a via blok B aan 3a.
    -er wordt dus van 2 zijden aan het lopende part 3a-3b getrokken. Omdat blok B gefixeerd is, gaat alles omhoog.
    -het halende part 1 zit vastgemaakt aan de spreilat.
    Alle blokken zijn 2,5 mm enkel schijfs Met 0,25 mm lijn.
    De vishaak loopt alleen maar door een blok aan een oog op de lange dwarszaling.

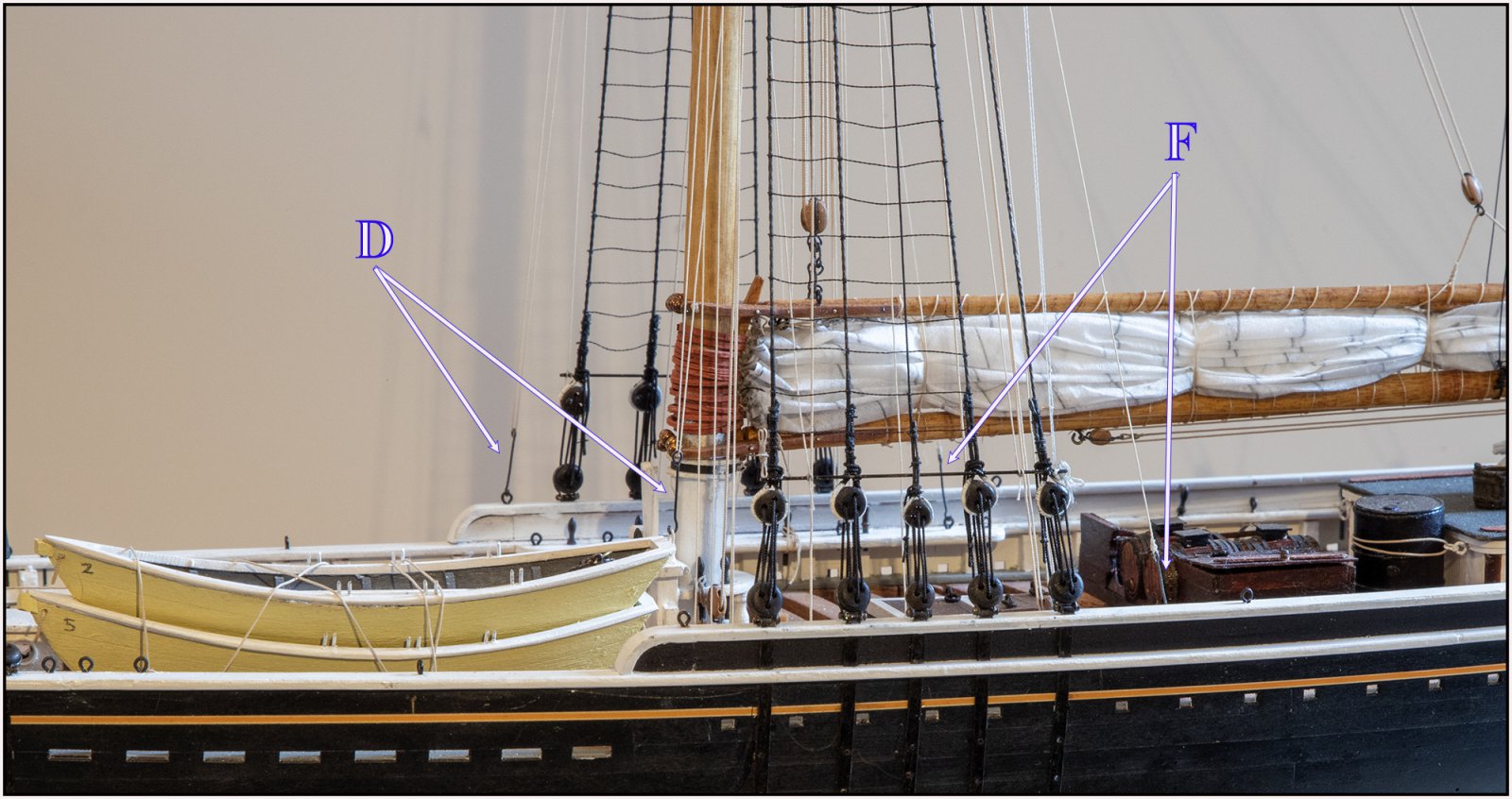

    Met nog wat details:
    1067 Tackle.jpg
    D wijst naar de beide Dorie haken waarbij die aan bakboord aan de touwlus van de bovenste dorie is gehaakt.
    F wijst naar de beide Vis haken die op de railing in een oog haken. Misschien haak ik er nog eentje vast bij de visluiken. Misschien nog een viskrat maken?
    De 4 haken heb ik gemaakt van het ijzerdraad waar ik ook de beugels voor de blokken van het gemaakt.
    Gr. Peter

    Laatst bewerkt: 26 jan 2023
    Avado, Sjors Blomberg, Herby63 en 6 anderen vinden dit leuk.
  2. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Het klinkt simpel met de uitleg. Maar ik weet hoe klein dit schip is, dat maakt het een indrukwekkende prestatie. 2,5 mm blokje met een 0,25 mm lijn samenvoegen vergt nogal wat stalen zenuwen en een vaste hand.

    P Voogt vindt dit leuk.
  3. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel, Stephan. Die 2,5 mm blokjes zijn fragiel. Met het buigen van de beugeltjes er omheen, zijn er nogal wat gesneuveld. Zo klein, met 2 gaten en 4 gleufjes. Fascinerend hoe ze die kunnen maken.
    Gr. Peter

    Mees Ippel en Stephan Kertész vinden dit leuk.
  4. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.039
    Locatie:
    Oostvoorne
    Kan me voorstellen dat het veel concentratie vergt om deze onderdelen op hun plek te krijgen. Mooi dat alle bronnen dezelfde functie laten zien. Anders wordt het weer vissen en je afvragen zit er niets "scheef"? Denk dat er weinig commentaar op komt Peter. Petje af voor zulk gepriegel. Frustrerend als er iets sneuvelt, maar des te groter is de voldoening als het uiteindelijk lukt. En mooie beelden om naar te kijken. Als je niet weet dat het een model is, waan je je op het echte schip. Gr. Klaas.

    Mees Ippel en P Voogt vinden dit leuk.
  5. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel voor deze lovende woorden, Klaas. Het is nu opletten bij het plaatsen en terug halen van je handen, vingers en pincetten. Gisteren bleef ik nog achter een lijn aan de achterzijde hangen ……. ‘zonder veel erg’, zoals onze zuider buren dat zo mooi kunnen zeggen.
    Gr. Peter

  6. Jaques

    Jaques Forum veteraan

    Lid geworden:
    31 mei 2016
    Berichten:
    5.718
    Locatie:
    Tilburg
    Maar met al dat gefriemel word hier wel een mooi schip tentoon gesteld, knap hoor Peter :worship::worship:

    P Voogt vindt dit leuk.
  7. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Ja, stuk knijpen van een blokje als je er ijzerwerk omheen zet voor een haak ken ik. Dat gebeurt zelfs bij de grotere blokken omdat dan ook het ijzerwerk groter en dus moeilijker te vormen wordt. Het is niet makkelijk op deze manier te bouwen en zulke details te willen laten zien.

    P Voogt vindt dit leuk.
  8. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.039
    Locatie:
    Oostvoorne
    Met het ouder worden overkomt het me steeds vaker dat ik met mijn handen, op de terugweg, ergens achter blijf hangen. Bekend fenomeen dus Peter. Of het aan mijn bovenkamer, of aan mijn ogen ligt laat ik maar in het midden. Als het eindresultaat er mag zijn dan is het gauw weer vergeten. Niet ouder worden is veel erger! Gr. Klaas.

    Stephan Kertész en P Voogt vinden dit leuk.
  9. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel, Koos
    Gr. Peter

  10. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Daar hebben we LEGO voor ……. maar met dat technisch LEGO kan je knap bezig zijn …..

    Stephan Kertész vindt dit leuk.
  11. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Helemaal mee eens!
    En het is wetenschappelijk bewezen dat degene die het vaakst hun verjaardag kunnen vieren, het langst leven ……. :D

  12. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Dat is weer een prachtig stukje frutselwerk Peter, je maakt hier een kunstwerk van waarbij de Mona Lisa ( bijna ) verbleekt :)

    P Voogt vindt dit leuk.
  13. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel, Peter. Je opmerking is wel voer voor een uitdaging: verschillende horizonnen aan weerszijde van de BN. Eens kijken of dat dan ook zo mysterieus over komt. ;)
    Gr. Peter

    Pingu57 vindt dit leuk.
  14. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Het voorzeil is ook gereed.
    Eerst aan de 15 masthoepels vastgezet op de mast zelf:
    1068 Fore Sail.jpg

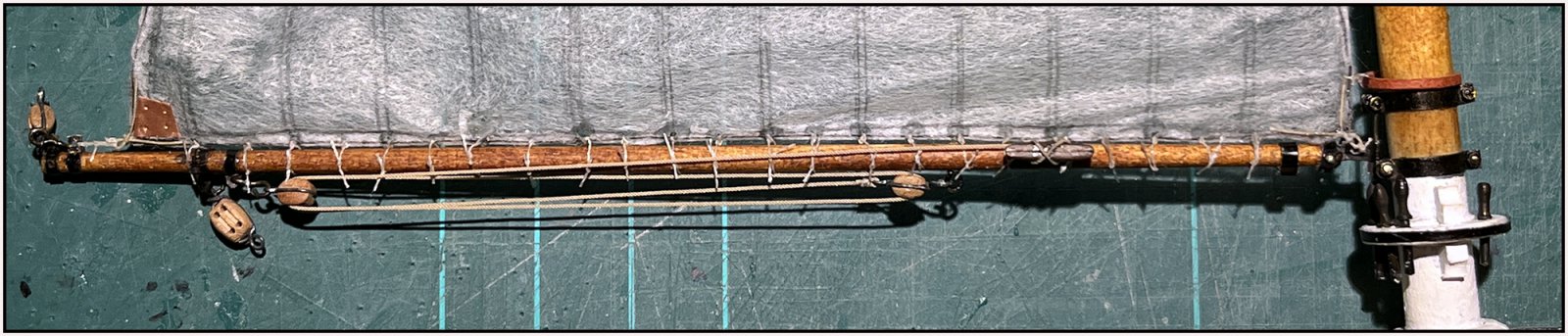

    Daarna met 23 kleine bandjes aan de giek:
    1069 Fore Sail.jpg
    Opgespannen tussen voor en achterzijde. Opletten dat er geen delen van de takel mee vastgebonden worden.

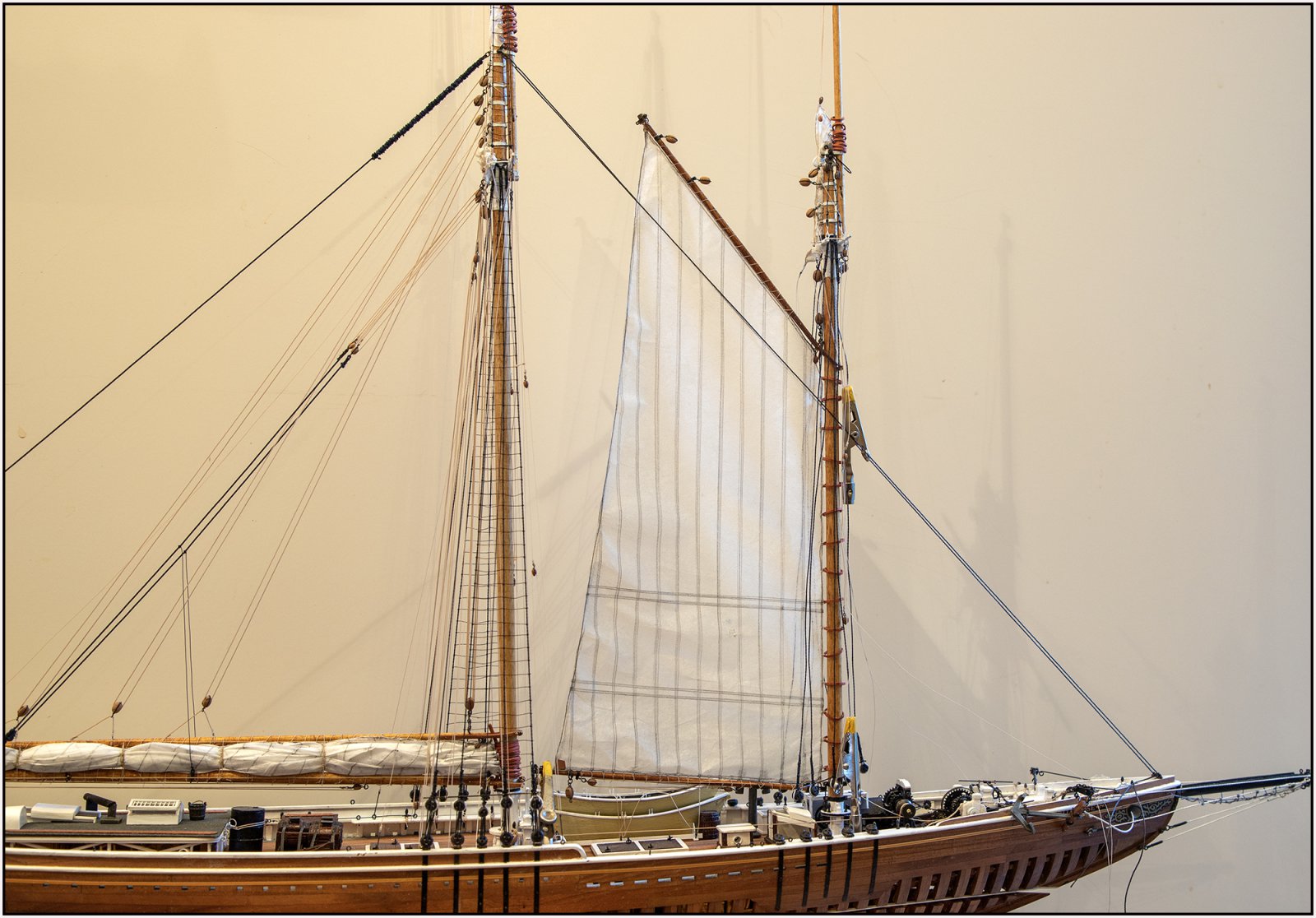

    Daarna aan de gaffel vast gemaakt, de mast geplaatst en de gaffel hoog gezet met tijdelijke lijnen:
    1070 Fore Sail.jpg
    Wat mij betreft: in zijn geheel niet verkeerd. Nu de mast er weer af om het zeil te bergen.
    Gr. Peter

    Laatst bewerkt: 30 jan 2023
    Avado, TIMBERWOLF, Herby63 en 6 anderen vinden dit leuk.
  15. Ptèr

    Ptèr

    Lid geworden:
    9 nov 2021
    Berichten:
    888
    Locatie:
    Thuis
    Wederom een mooi stukje werk. Zeilen zien er goed uit, bijna zonde om ze niet in vol ornaat te tonen.

    P Voogt en Stephan Kertész vinden dit leuk.
  16. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel, Peter. Nu je er over begint ……
    Nu ik er wat langer naar kijk, begin ik er over na te denken om dit zeil zo definitief te gaan tuigen. Als een soort stormzeil .....
    Laat dat nu ook getoond worden in The Saga door Jenson:
    1071 Fore Sail.jpg
    Alleen heeft hij het Main sail nog wel getekend.
    Dit zeil neemt niet veel zicht weg en op deze manier kan ik beter laten zien wat voor materiaal ik heb gebruikt en op welke manier.
    Dan moet ik nog wel wat reeflijntjes aan brengen …….
    Gr. Peter

    Laatst bewerkt: 30 jan 2023
    pietsan vindt dit leuk.
  17. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.039
    Locatie:
    Oostvoorne
    Mooi hoor Peter! Neem aan dat je de reeflijntjes of knuttels bedoelt. Je zou nog kunnen overwegen om er één reef in te leggen. Voegt wel iets toe, zo'n gezet zeil. Gr. Klaas.

    P Voogt vindt dit leuk.
  18. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel, Klaas. Natuurlijk zijn het reeflijntjes. Ga het zo aanpassen.
    Da's een mooie en uitdagende suggestie! Komt dan ook onderin qua uiterlijk/uitstraling in de richting van het gereefde hoofdzeil, een toegepaste reef en een echt stormzeil(tje). Dan komt het ook meer in de buurt van het formaat dat Jenson tekende.
    Gr. Peter

  19. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Mooi hoor, en al doende komt men weer op nieuwe ideeën, dit is ook weer een teengoed idee hoor, want het lijkt inderdaad prachtig :):)

    P Voogt vindt dit leuk.
  20. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    2.026
    Locatie:
    Woudrichem
    Dankjewel, Peter. Ik denk ook wel dat het wat wat gaat worden ........
    Gr. peter
