Eugene, Voor die "hanglampjes" (de nautische benaming kan ik zo snel niet vinden) zou je kleine 3 mm ledjes met ronde kop kunnen gebruiken. Zelf loop ik een beetje naar kerstverlichting te kijken. Die op batterijen werken hebben de minste spanning nodig. Kocht ze destijds bij het Kruidvat, maar daar zie je steeds meer met platte kop, waarin een soort lensje zit. Met ronde kop ook wel in de bouwmarkt gezien. Is niet professioneel misschien, maar voor mij goed genoeg. In mijn geval zet ik er 2 in serie met een 2.200 Ohms weerstandje. Zelfs op 7,2 Volt komt er dan nog voldoende licht uit. Gewoon mee gaan zitten spelen en kijken wat er het best uitziet. Zelf zou ik de achterkant niet wit schilderen, maar het ledje dof schuren. Dan komt er mooi diffuus licht uit. Met een beetje g epriegel moet het achte tegen de verschansing ook wel lukken. Een stukje styreen plaat haaks omzetten, daaraan de geprepareerde led lijmen. Draadjes uit een trafo gebruiken en die langs het bint naar beneden. In het dek twee 1 mm gaatjes boren en daar de draad doorheen trekken. Onderdeks naar een stukje veroboard en daar de weerstanden op. Onderdeks heb je dan wel wat langere draden, maar die zijn weg te werken. Op het bint de draadjes even fixeren met CA-lijm en daarna verfje erover. In het echt liggen de kabels door een buis en die is ook zichtbaar en in de kleur van de verschansing geschilderd. Beetje lang verhaal, maar moet wel haalbaar zijn. Op dezelfde manier kan je ook boordlichten maken. Vandaag zijn die (bijna) helemaal van kunststof. Led aan de bovenkant plat vijlen en dan een zwart kopje erop. De flens aan de onderkant ook zwart verven. Niet zo perfect als een klaar gekochte, maar op 1 meter afstand zie je het verschil amper. Komt er teveel licht uit de led(s), neem dan een een weerstand met een iets grotere waarde. Kijk maar of het je op een idee brengt. Succes ermee! Gr. Klaas.
Zoals Klaas het hier beschrijft is de beste en mooiste methode .
Ik doe het ook op die manier en op 1/50 is het bijna niet te onderscheiden van de echte lampjes .
Wel zorgen dat ze niet teveel licht geven en de weerstand groot genoeg nemen , het zijn geen schijnwerpers .

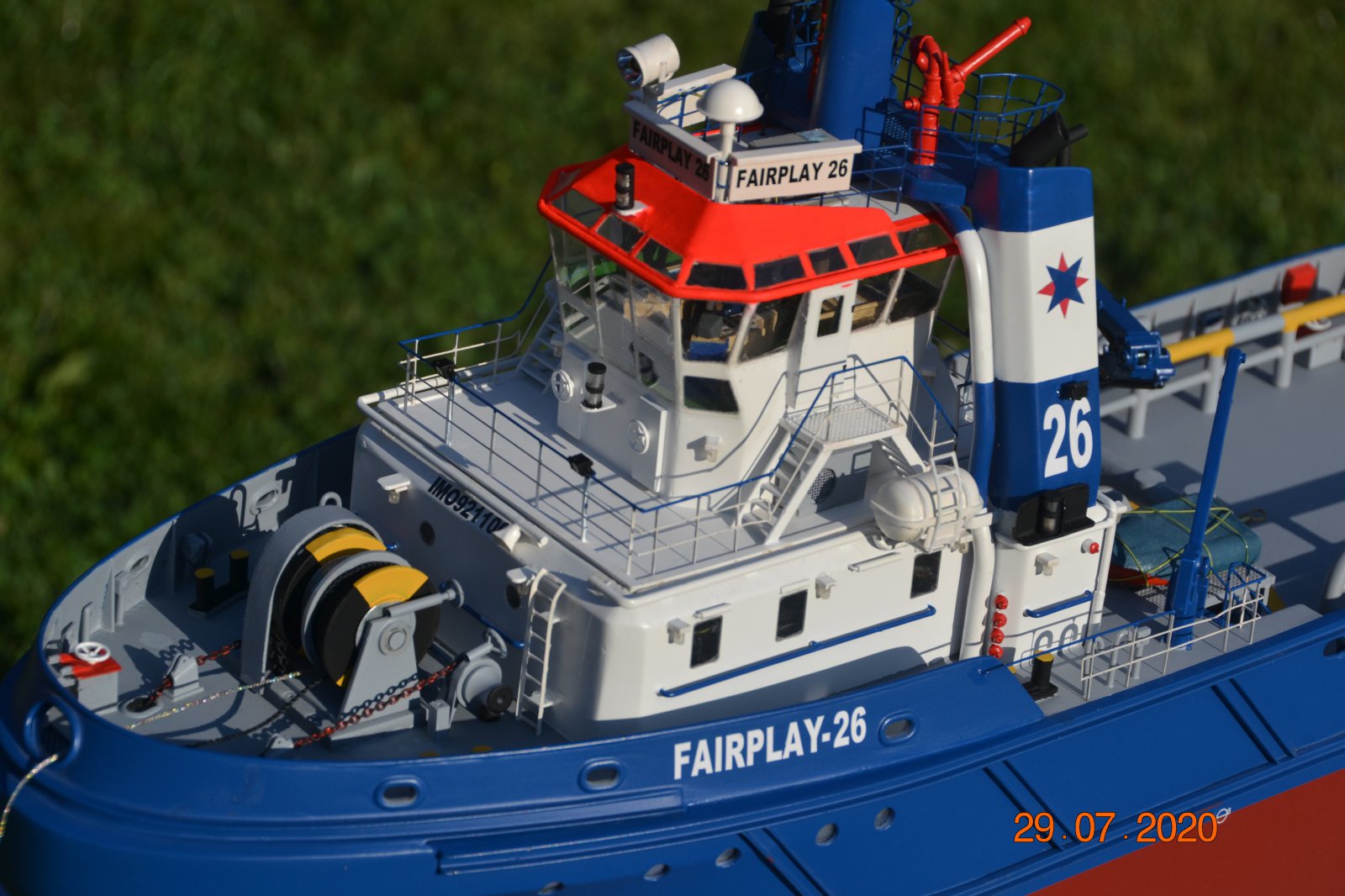

Hier zie je op mijn Fairplay 26 het resultaat
Groetjes en sukses
Ronny
Ik doe het ook op die manier en op 1/50 is het bijna niet te onderscheiden van de echte lampjes .
Wel zorgen dat ze niet teveel licht geven en de weerstand groot genoeg nemen , het zijn geen schijnwerpers .
Hier zie je op mijn Fairplay 26 het resultaat
Groetjes en sukses
Ronny
Dit zijn de gewone ledjes , warm white , die men overal kan kopen , van 3mm die mat geschuurd zijn en de "beentjes" in 90graden geplooid en naar binnen gestoken .
Daar de weerstand (450 Ohm) aan vast gesoldeert en op een spanning van 5volt (BEC print) aangesloten .
Zo geven ze juist genoeg licht om de werkelijkheid te benaderen .
Groetjes
Ronny
Dank u heren. Ik vind 3mm eigenlijk te grof voor een 1:75 model. Voor de 1:50 kan het wellicht...Ik neig dan toch naar Klaas' advies om de kleine kerstlampje te kopen zijn nu bij de AC tion te koop. Mini ledjes en niet te veel llicht. Het moet een 60w peertje benaderen en geen kerstboom worden.
Ik zet er dan 5 of 6 in serie met "een" weerstand er tussen en gewoon op de 12 volt bat?
Ik zet er dan 5 of 6 in serie met "een" weerstand er tussen en gewoon op de 12 volt bat?
Eugene, Vrees dat 5 à 6 in serie iets teveel van het goede is. In wezen hebben ledjes een soort drempelspanning en zet je er teveel achter elkaar dan kom je niet meer over de "drempels". Om een voorbeeld te noemen. Op mijn Bugsier 3 heb ik 3 ledjes (top-, hek- en sleeplicht) in serie en dat werkt goed als de 12 Volt accu vol is. Maar zakt die teveel in dan gaan die ledjes uit. Eerst dacht ik dat het een kabelbreuk was, dus een hoop gezoek waar het lek zat, maar het werd veroorzaakt door de accuspanning. Laat het maar zo en gebruik het als indicatie dat er "gebunkerd" moet worden. Gewoon even proberen wat er mogelijk is en dan uitgaan van de laagste accuspanning. Op zich vind ik dit soort experimenten wel leuk en het geeft je inzicht in de materie. Succes ermee! Gr. Klaas.
Eugene, Eigenlijk heb je om de drempelspanning te bepalen een multimeter nodig om het voltage te checken. Ook is daarmee het amperage te meten. Voor een paar tientjes heb je zo'n ding. Een treintrafo, mits gelijkstroom leverend, kan als spanningsbron dienen. En lees je een beetje in m.b.t. codering van weerstanden. Ja, het kost allemaal een beetje (en soms wat meer) tijd, maar daar heb je later veel plezier van om bij een storing het "lek" te vinden. Gr. Klaas.
Laatst bewerkt:
Eugene, Het is geen drempelweerstand, maar een drempelspanning. Dat is de spanning waarbij een led, mits goed aangesloten, licht begint te geven. Die drempelspanning is niet bij elke kleur led gelijk.
Er is op het internet wel info m.b.t. eigenschappen van leds te vinden en wellicht nuttig om daarover eens iets te lezen.
https://encyclopedie.beneluxspoor.net/index.php/Minimale_led_voorschakelweerstand_berekenen
Je kunt het ook wat simpeler benaderen (althans dat doe ik) en één en ander uitproberen. Daarvan leer je ook weer.
Nemen we even een rekenvoorbeeld. Accu is 12 Volt en de drempelspanning van de led is 2 Volt.. We willen door de led niet meer dan 20 mA stroom laten lopen.
Accuspanning - drempelspanning is 10 Volt en zetten we daar een weerstand tussen van 1.000 Ohm dan zou er 10 mA stroom gaan lopen. Waarschijnlijk geeft de led dan al licht.
Om naar 20 mA te gaan moeten we de weerstand halveren. 500 Ohm is geen standaard waarde, dus kiezen we de waarde die daar net boven zit en dat is 560 Ohm.
5 mm leds vragen meestal wat meer stroom dan 3 mm exemplaren.
Zet je in dit geval 2 leds in serie, dan blijft er 8 Volt over en deel je 8 door 0,01 dan kom je op 800 uit. Standaard weerstan die daar het dichts bij zit is 820 Ohm. Wil je een stroom van 20 mA dan deel je 800 door 2. De standaardwaarde daar dicht bij is 470 Ohm.
Meer als 30 mA moet je niet over een led laten lopen. Dat gaat ten koste van de levensduur.
Lees even het verhaal in de link en probeer het één en ander uit zou ik zeggen. Hieronder een schema hoe ik mijn (in dit geval 3 mm) ledjes heb geschakeld. Twee ledjes in serie gaat ook ook nog wel, zelfs bij een accu van 7,2 Volt. Succes ermee! Gr. Klaas.
Er is op het internet wel info m.b.t. eigenschappen van leds te vinden en wellicht nuttig om daarover eens iets te lezen.
https://encyclopedie.beneluxspoor.net/index.php/Minimale_led_voorschakelweerstand_berekenen
Je kunt het ook wat simpeler benaderen (althans dat doe ik) en één en ander uitproberen. Daarvan leer je ook weer.
Nemen we even een rekenvoorbeeld. Accu is 12 Volt en de drempelspanning van de led is 2 Volt.. We willen door de led niet meer dan 20 mA stroom laten lopen.
Accuspanning - drempelspanning is 10 Volt en zetten we daar een weerstand tussen van 1.000 Ohm dan zou er 10 mA stroom gaan lopen. Waarschijnlijk geeft de led dan al licht.
Om naar 20 mA te gaan moeten we de weerstand halveren. 500 Ohm is geen standaard waarde, dus kiezen we de waarde die daar net boven zit en dat is 560 Ohm.
5 mm leds vragen meestal wat meer stroom dan 3 mm exemplaren.
Zet je in dit geval 2 leds in serie, dan blijft er 8 Volt over en deel je 8 door 0,01 dan kom je op 800 uit. Standaard weerstan die daar het dichts bij zit is 820 Ohm. Wil je een stroom van 20 mA dan deel je 800 door 2. De standaardwaarde daar dicht bij is 470 Ohm.
Meer als 30 mA moet je niet over een led laten lopen. Dat gaat ten koste van de levensduur.
Lees even het verhaal in de link en probeer het één en ander uit zou ik zeggen. Hieronder een schema hoe ik mijn (in dit geval 3 mm) ledjes heb geschakeld. Twee ledjes in serie gaat ook ook nog wel, zelfs bij een accu van 7,2 Volt. Succes ermee! Gr. Klaas.
Laatst bewerkt:
AHoogendijk
PH-SAM
Let op Klaas, je schrijft 2 parallel, maar als je van 12v naar 8 volt gaat dan staan de leds in SERIE.
Waarschijnlijk type foutje[emoji16]
gr
Arie
Waarschijnlijk type foutje[emoji16]
gr
Arie
DE BOEG
Ik was niet tevreden met de twee identiek boegdelen, de buitenste zou groter moeten zijn dan de binnenste om geen te grote naden te krijgen in de huid. Ik heb daarom het 2e boegdeel iets groter overgetekend op een 1,5 mm multplex plaat. Elke plaat buigt makkelijker in een bepaalde richting dus dat heb ik vooraf gecheckt:
Daarna heb ik met de dremel het front passend gemaakt, passen/vijlen etc totdat deze dry fit goed paste:

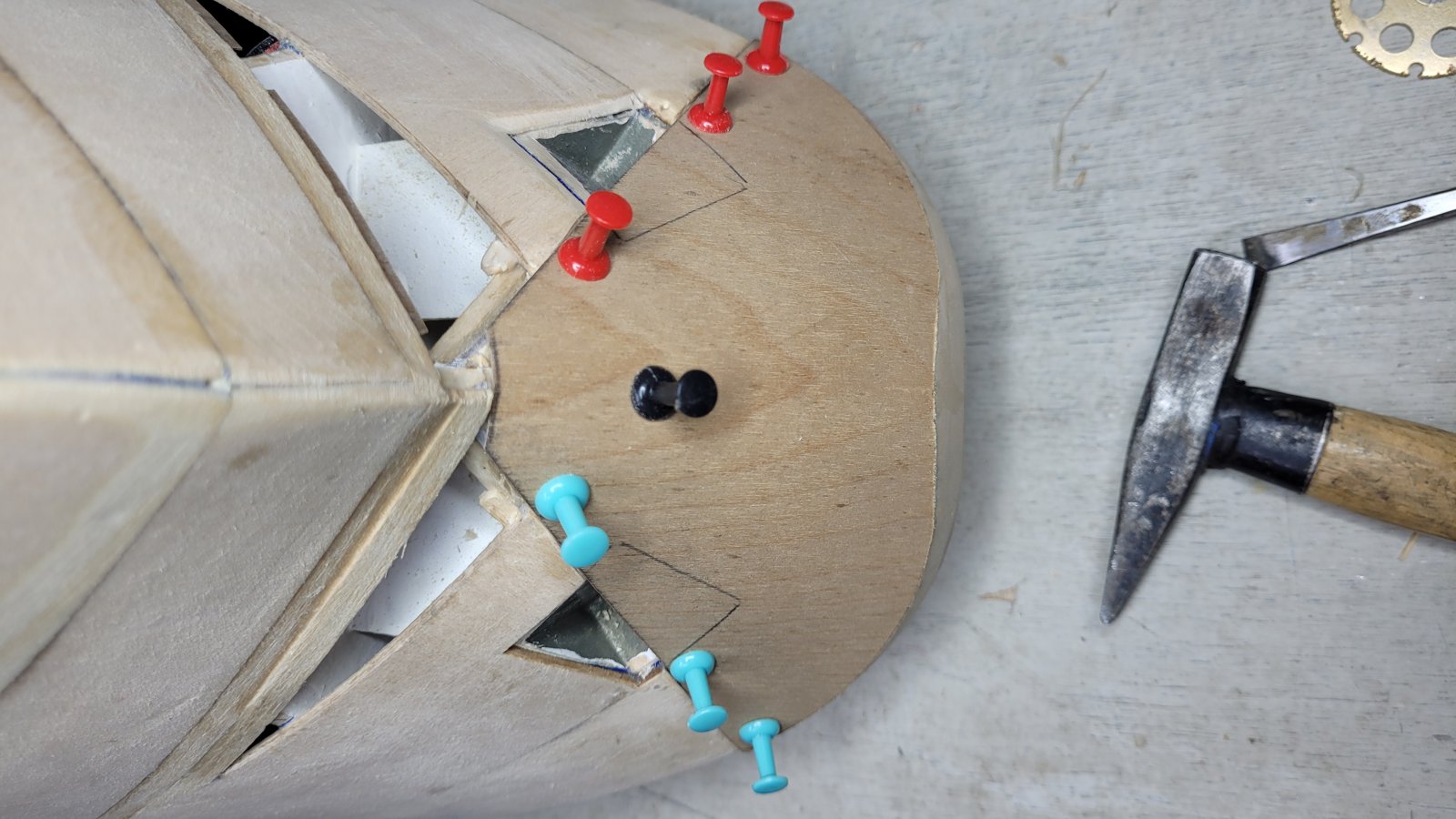

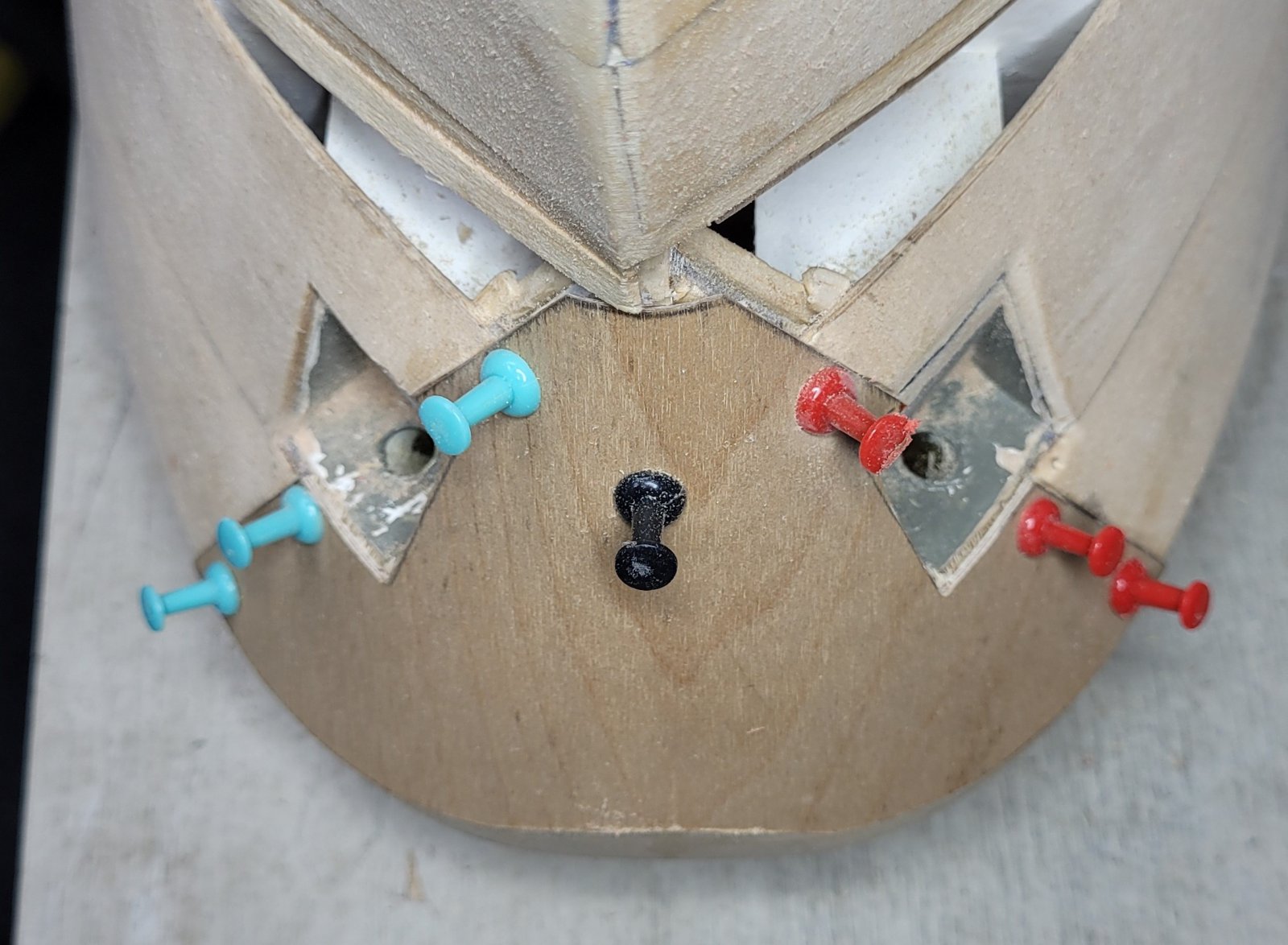

Daarna 0,8 mm gaatjes voorgeboord en de zaak gefixeerd met punaises en de ankerkluizen grof uitgeslepen:

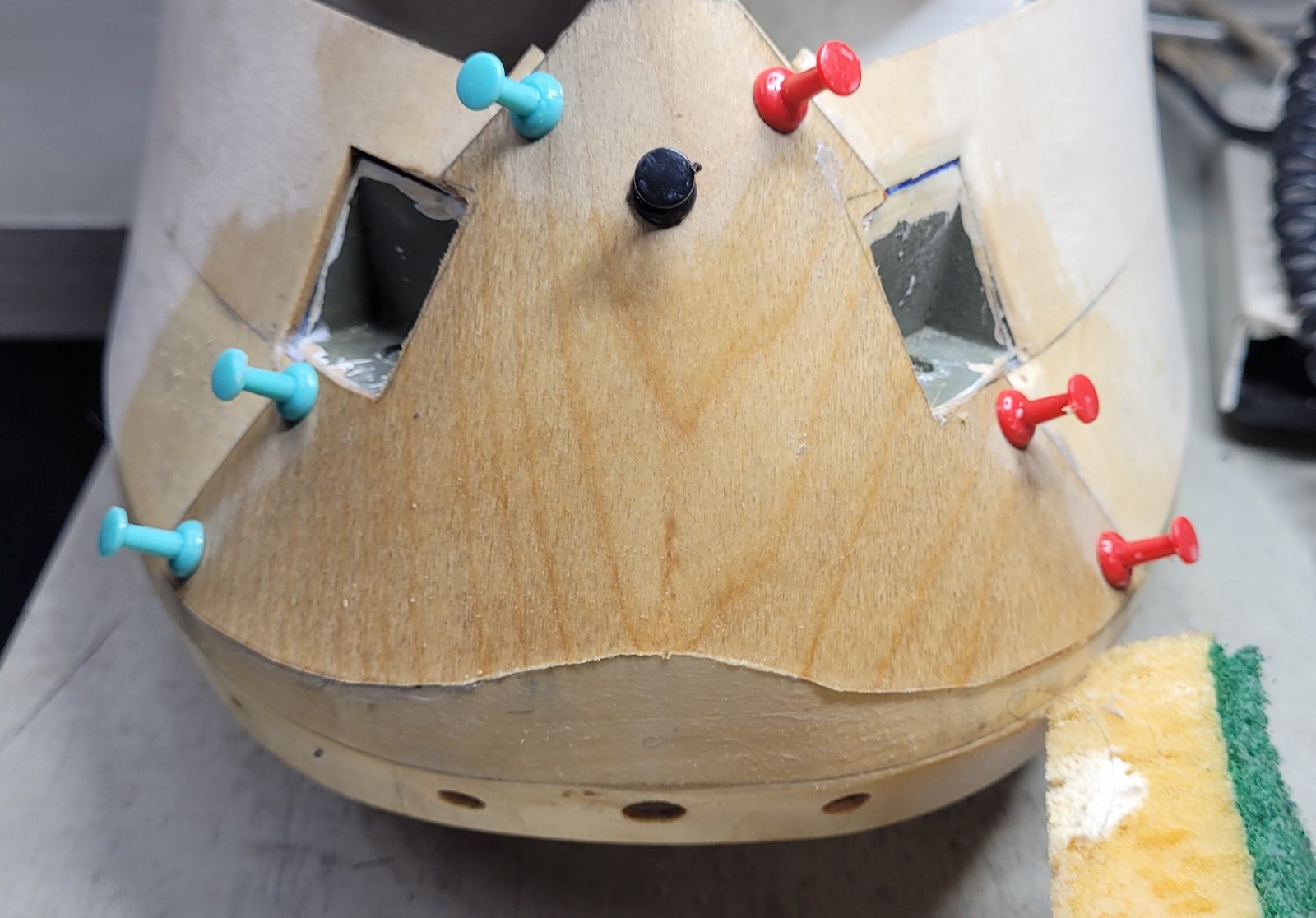

Vervolgens alles losgehaald en vet in de lijm gezet, om geen luchtbellen te krijgen het lijmstuk vanuit het midden aangedrukt: eerste de zwarte punaise toen de onderste rode en groene en vervolgens naar boven toe. Als laatste met een natte spons de lijmresten verwijderd:

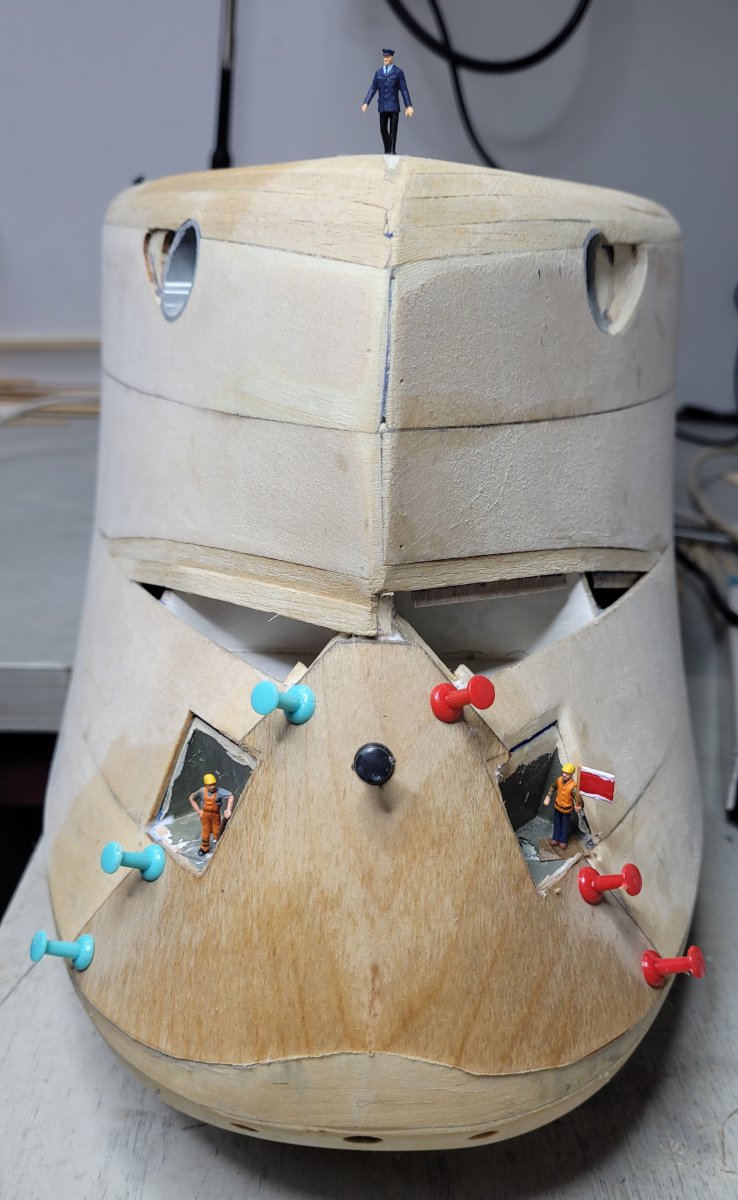

De Captain en zijn boordwerktuigbouwkundige staan er tevreden na te kijken:
Ik moet zeggen het was een avondje werk, maar ik ben tot zover best tevreden met het resultaat...
Ik was niet tevreden met de twee identiek boegdelen, de buitenste zou groter moeten zijn dan de binnenste om geen te grote naden te krijgen in de huid. Ik heb daarom het 2e boegdeel iets groter overgetekend op een 1,5 mm multplex plaat. Elke plaat buigt makkelijker in een bepaalde richting dus dat heb ik vooraf gecheckt:
Daarna heb ik met de dremel het front passend gemaakt, passen/vijlen etc totdat deze dry fit goed paste:
Daarna 0,8 mm gaatjes voorgeboord en de zaak gefixeerd met punaises en de ankerkluizen grof uitgeslepen:
Vervolgens alles losgehaald en vet in de lijm gezet, om geen luchtbellen te krijgen het lijmstuk vanuit het midden aangedrukt: eerste de zwarte punaise toen de onderste rode en groene en vervolgens naar boven toe. Als laatste met een natte spons de lijmresten verwijderd:
De Captain en zijn boordwerktuigbouwkundige staan er tevreden na te kijken:
Ik moet zeggen het was een avondje werk, maar ik ben tot zover best tevreden met het resultaat...
Laatst bewerkt:
Nou Klaas (en Arie) dank jullie wel hoor! Ik heb dit weekend op de modelspoorbeurs in houten mooie SMD leds gevonden, 0,8 mm diameter, dat benaderd de looplampen best aardig dacht ik, en kleiner kan sowieso niet. Bij 1:50 zou ik met 2mm leds werken.
Heb er ook een leesbril bij gekocht want ze zijn wel errug klein. Ik ga er mee aan de slag!
Ziet er idd mooi uit Ronny, 1:50 is en blijft een mooi schaal om te bouwen...

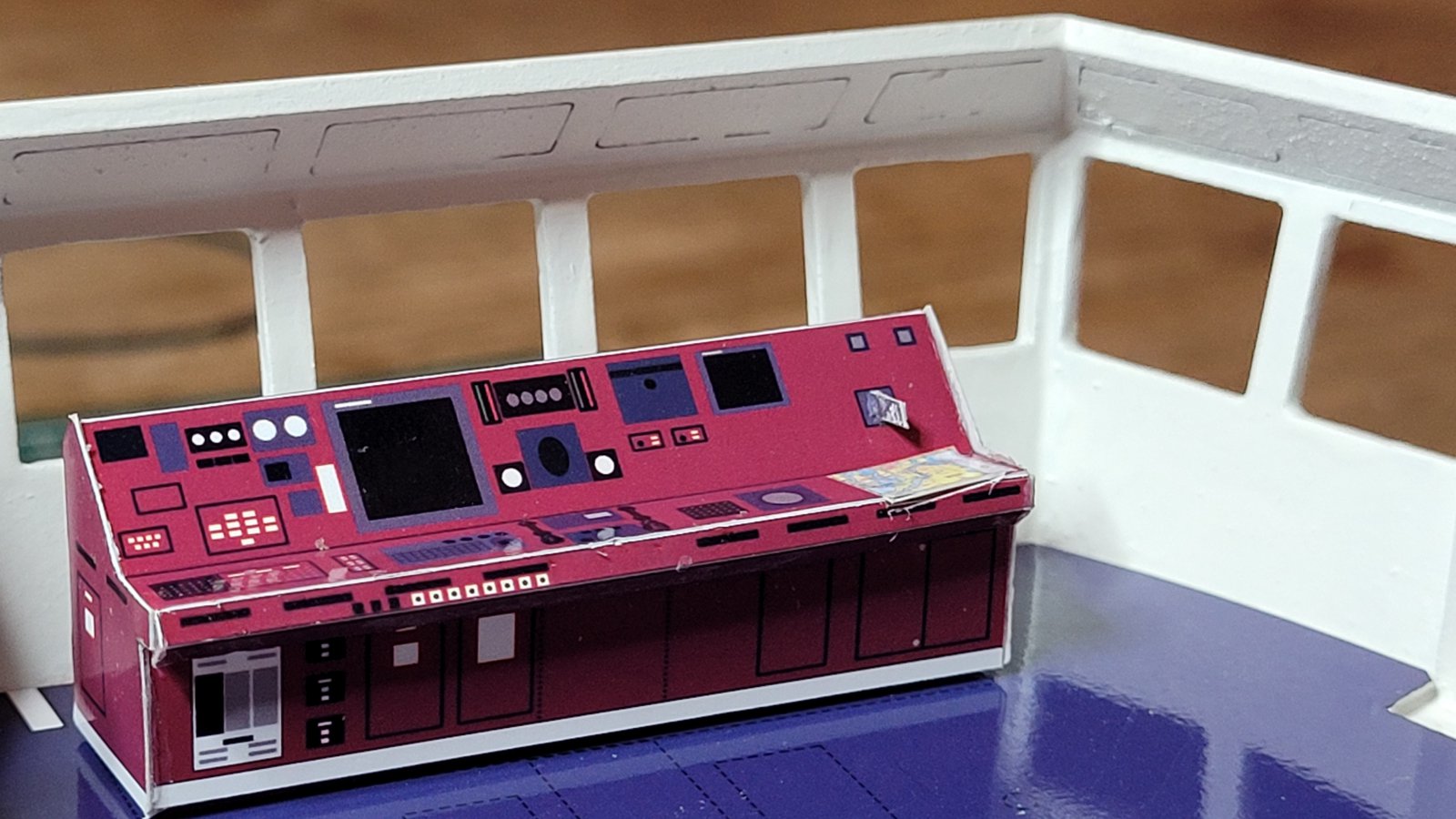

Net als anderen voor mij wordt je het schuren en latjes pas maken even zat, de bouwplaat voor een natuurgetrouwe brugvulling maar ns geprint. Wat een gepriegel is dat...hulde aan de papier bouwers...gelukkig op de beurs net een "modelbouwbrilletje gekocht" en lekker aan het knutselen. Net echt...ik heb een echte trapopgang gemaakt en die zat zowaar op de juiste plek

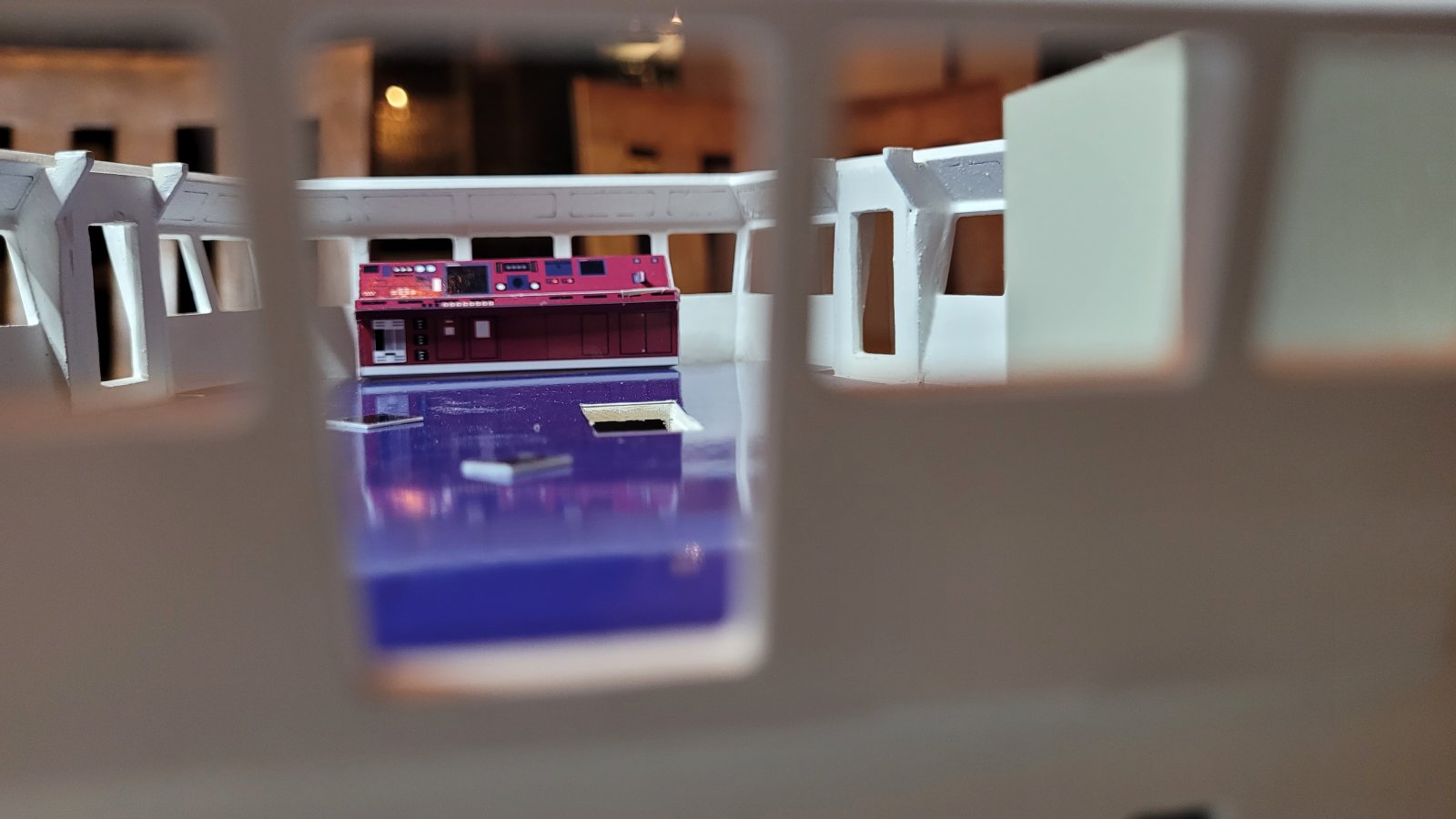

. Iemand heeft de computerschermen op de grond laten slingeren...
. Iemand heeft de computerschermen op de grond laten slingeren...
Prachtig geprint.
Dat zal er heel authentiek uitzien als je straks van buitenaf naar kijkt.
Dat zal er heel authentiek uitzien als je straks van buitenaf naar kijkt.
Dank je, fotopapier, tegen beter weten in. Ben alleen niet zo tevreden met die "stofjes" die je links en rechts ziet. Terwijl ik een nieuw mesje heb....
