    ]Hallo Allemaal,
    Iedereen nog de beste wensen, en een goede gezondheid voor 2016 toegewenst ! .

    Weer wat verder ..

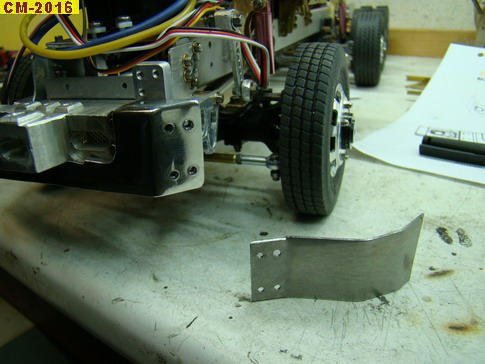

    ...de zijdelen voor de bumper worden gemaakt, ook weer van roestvaststaal...
    ..en zoals bij de echte truck aan het middendeel vastgeschroefd....
    ..daarna de boven en onderzijde van de zijdelen geknipt,ik laat ze nu nog groter,zodat ze niet gelijk weg smelten tijdens het lassen...
    ...alle delen vastgeklemt,klaar om te lassen...
    ...en na het lassen ziet het er dan zo uit...
    ...na het slijpen en schuren...

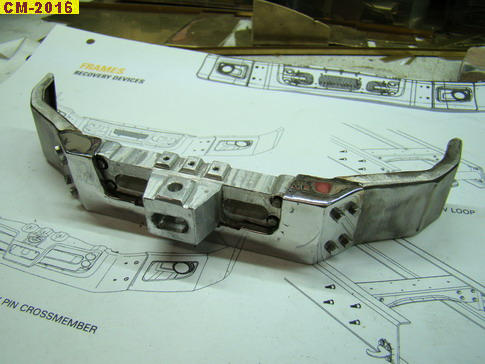

    ...totaal plaatje...
    ..daarna de uitsparingen voor de mist lampen uitgefreesd...
    ...de houders voor de kentekenplaat en de zwaar transport plaat gemaakt.
    ...het geheel vastgezet aan het chassis...
    ...en een blik op de zijkant...
    ...en de andere zijkant...

    groetjes, Charlotte.:bye:

    Laatst bewerkt: 9 jan 2016
    Catwoman, 7 jan 2016
    #81
    Rakthi en bram1324 vinden dit leuk.
  2. Helicor

    Helicor

    Lid geworden:
    28 aug 2009
    Berichten:
    2.644
    Locatie:
    Drenthe
    't Is weer super!
    Alleen: een zware vrachtwagen met een personenwagen kenteken, dat kan toch niet?
    Of is die van je eigen GrandVitara soms?
    Cor

    Helicor, 7 jan 2016
    #82
    Vonk vindt dit leuk.
  3. Cor

    Cor In Memoriam

    Lid geworden:
    30 apr 2009
    Berichten:
    4.164
    Locatie:
    Heemskerk
    Keurig werk :)

    Cor, 8 jan 2016
    #83
  4. Kees de Mol

    Kees de Mol

    Lid geworden:
    20 aug 2007
    Berichten:
    748
    Locatie:
    Rijnsburg (ZH)
    Bedankt voor elke update. Het is prachtig om te zien hoe je alles maakt.

    Kees de Mol, 8 jan 2016
    #84
  5. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Dank jullie wel ,:)
    @ Helicor ; :oops: Oeps,wist niet dat er verschil in nummerborden was,en ja, dat is idd het nummer van mijn Suzuki Grand Vitara.

    Groetjes, Charlotte :bye:

    Catwoman, 8 jan 2016
    #85
  6. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Hallo allemaal,het gaat weer verder...
    ...Het volgende is het maken van de licht houders in de bumper...

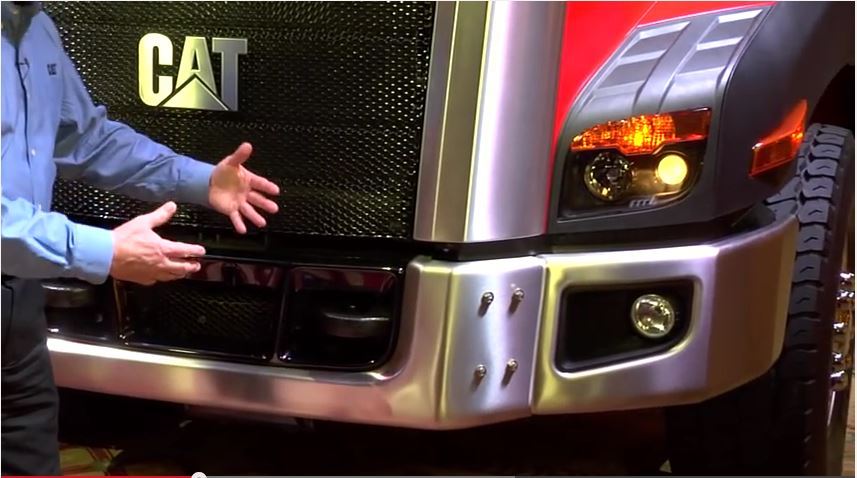

    ...Hierboven een blik op het grote voorbeeld....
    ...Van zwart pvc de behuizing gefreesd...
    ...en even passen...
    ..daarna de lensjes gemaakt van kapjes van een controle lamp houder...
    ...en daarna de behuizing verder uitgefreest,en de gaatjes voor de leds en de lenzen gemaakt...

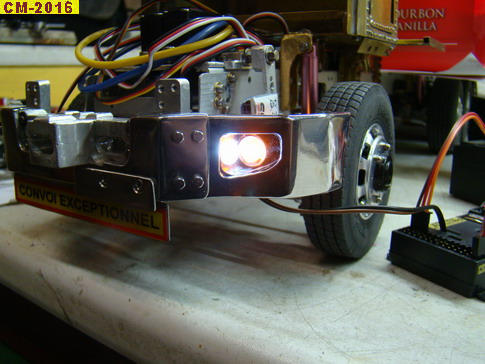

    ..even testen,hier het mist licht.
    ...en de bocht ( Curve )verlichting...

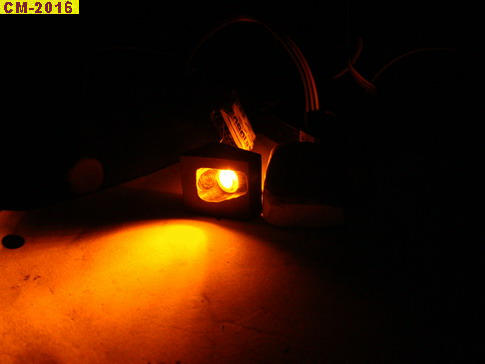

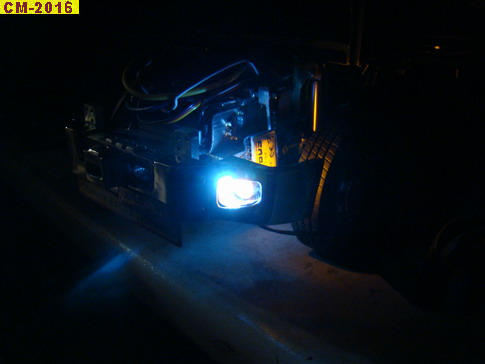

    ..in het donker...
    ..idem...
    ..na de test de behuizing in de bumper gelijmt met 2 K lijm...
    ....bij daglicht..
    ...en weer in het donker...
    ...aan de achterzijde worden de leds nog afgeschermt bij de finale montage,zodat het licht niet aan de achterzijde te zien is...

    Groetjes, Charlotte.:bye:

    Catwoman, 15 jan 2016
    #86
    Rakthi en bram1324 vinden dit leuk.
  7. excavator

    excavator

    Lid geworden:
    6 apr 2014
    Berichten:
    257
    Creativiteit is hier troef Charlotte goed gevonden die lampjes, voor de rest het ziet er prima uit, benieuwd naar het eindresultaat.

    Gr Johan

    excavator, 16 jan 2016
    #87
  8. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Dank je Johan,

    ..en weer verder met het Catje...

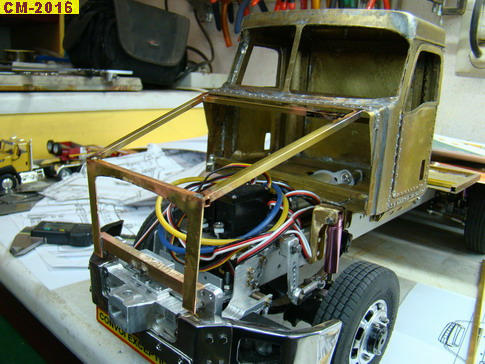

    ..het scharnier gemaakt op de bumper waar de motorkap op scharniert...
    ..eerst weer een frame gemaakt waar de beplating op vastgesoldeerd wordt..
    ..dan de bovenplaat uitgezaagd,het middengedeelte komt dieper te liggen,dus is dat apart uitgezaagd...
    ...hierboven een blik op het origineel...

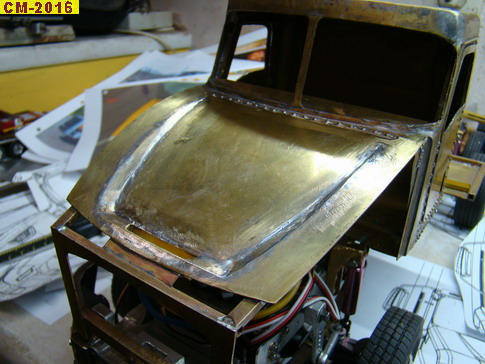

    ...de bovenste plaat op zijn plaats vastgesoldeerd...
    ...daarna de binnenste plaat vastgesoldeerd en de ruimte tussen de 2 platen dichtgemaakt...
    ...dan de zijkanten uitgezaagd en vastgesoldeerd...
    ...en de ruimte tussen de zijkant en de bovenkant opgevuld...

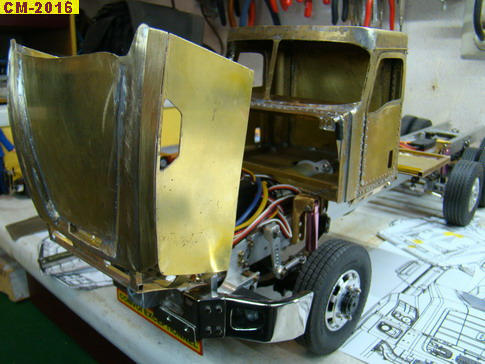

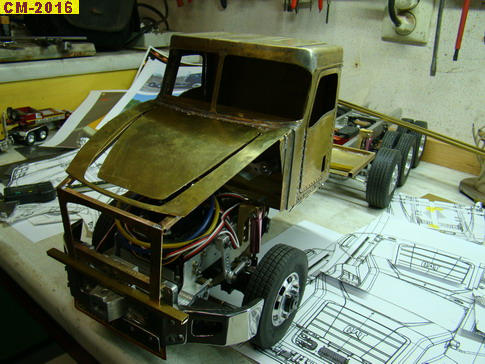

    ..hierboven zie je dat de motorkap geopend is....

    Groetjes, Charlotte .:bye:

    Catwoman, 27 jan 2016
    #88
    Rakthi vindt dit leuk.
  9. marcelinets

    marcelinets Guest

    knap wat je bouwt Charlotte wordt een mooi span samen met je graaf machine, ziet er netjes uit.

    marcelinets, 27 jan 2016
    #89
  10. luchard

    luchard

    Lid geworden:
    8 jan 2015
    Berichten:
    765
    Locatie:
    dronten
    Grandioos. :worship::worship:
    Dit is heel ander werk dan je kraan, wat vind je leuker ( tot nu toe) ?

    luchard, 27 jan 2016
    #90
  11. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Dank je Marcel,wordt idd een mooi span straks ;)

    Dank je Luchard,
    Nou ja, op de kraan zit ook veel plaatwerk in de bovenbouw hoor,alleen was dat recht toe recht aan ,en lag de uitdaging in de deurtjes met lamellen en rooster bovenop.
    Eigenlijk is het allebei even leuk,wat ik het leukste bij beide vindt is de uitdaging om alles zo detail getrouw te maken, en ook al de techniek in het model zien te krijgen.:rolleyes:

    Groetjes, Charlotte :bye:

    Catwoman, 28 jan 2016
    #91
  12. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Hey Allemaal,
    ...weer wat verder...
    ..rooster aan de zijkant van de motorkap gemaakt,en de steuntjes voor het spatbord...
    ...closeup van het rooster...

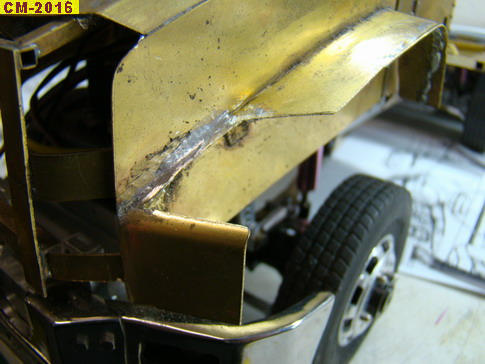

    ...eerste deel van het spatbord vastgesoldeerd...
    ...tweede deel van het spatbord op zijn plaats vastgemaakt...
    ..plaatje van de originele truck,hier is het reliëf te zien boven de koplampen...

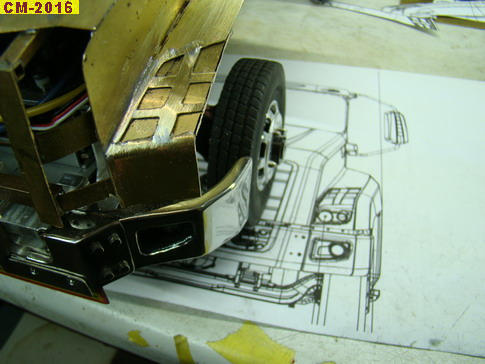

    ....en wat ik ervan gemaakt heb,het ruitpatroon is eerst uit messing uitgesneden,en daarna op zijn plaats gesoldeerd,daarna aande achterzijde een dichte plaat er tegen aan gesoldeerd...

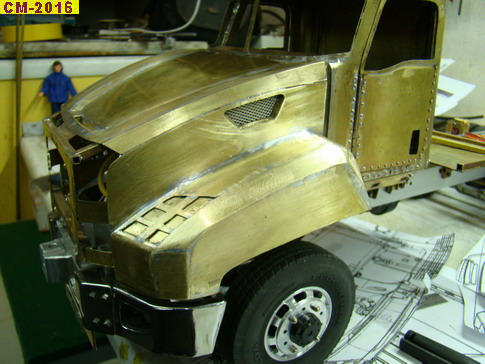

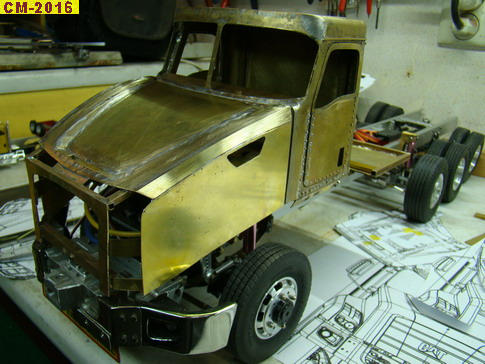

    ...hier zie je het hele spatbord gereed...

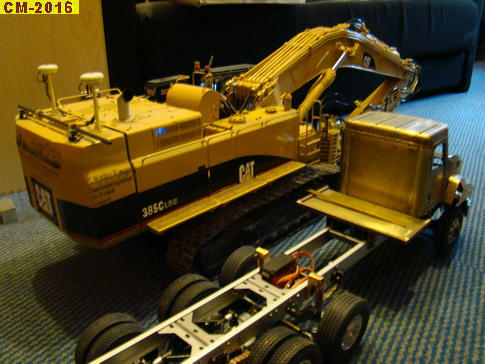

    ..even een plaatje van de kraan en de truck samen...
    ...en nog één....

    Groetjes, Charlotte.:bye:

    Catwoman, 4 feb 2016
    #92
    Rakthi, bvdh, graafie68 en 2 anderen vinden dit leuk.
  13. Modeltrucker93

    Modeltrucker93

    Lid geworden:
    18 aug 2013
    Berichten:
    659
    Locatie:
    Utrecht
    Ziet er strak uit. Beetje off-topic, maar die contouren van die lampen doen me denken aan een Volkswagen Crafter.

    Modeltrucker93, 4 feb 2016
    #93
  14. chof

    chof

    Lid geworden:
    30 dec 2002
    Berichten:
    196
    Locatie:
    Emmen
    Word een mooie combinatie zo,netjes.

    chof, 4 feb 2016
    #94
  15. Deamon

    Deamon

    Lid geworden:
    19 sep 2011
    Berichten:
    37
    Locatie:
    Kirchroa
    ok... nu ga je echt te ver...
    dit is dus al mijn 5de toetsenbord dat ik kan weggooien door het gekwijl.
    Prachtig werk :worship:

    Deamon, 4 feb 2016
    #95
    Tug.NL en Rakthi vinden dit leuk.
  16. VOLVO FH 16 750

    VOLVO FH 16 750 In Memoriam Forum veteraan

    Lid geworden:
    26 jan 2008
    Berichten:
    10.893
    Locatie:
    Haren (Ems) Deutschland
    Hallo Charlotte,

    Een mooi stukje messing modelbouw vakwerk, Super hoor ! :thumbsup: :thumbsup:

    VOLVO FH 16 750, 4 feb 2016
    #96
  17. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Dank jullie wel,:)

    @Deamon, ga er nog maar een paar bijkopen dan, er gaat nog veel meer moois komen :D;)

    Groetjes, Charlotte :bye:

    Catwoman, 5 feb 2016
    #97
    graafie68 en Rakthi vinden dit leuk.
  18. ArwinLS

    ArwinLS

    Lid geworden:
    4 jun 2015
    Berichten:
    17
    Ziet er echt geweldig goed uit! Ben echt benieuwd naar de nooteboom. Heb zelf ook ideeën voor een pendel-x in me hoofd ;)

    ArwinLS, 5 feb 2016
    #98
  19. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    Dankjewel Arwin,
    Ja, heb zelf ook al een aantal dingen in mijn hoofd hoe e.e.a te maken voor de Nooteboom, maar eerst de truck afbouwen...

    Groetjes, Charlotte.:bye:

    Catwoman, 7 feb 2016
    #99
    ron hoogerwerf vindt dit leuk.
  20. Catwoman

    Catwoman Vriend van modelbouwforum.nl

    Lid geworden:
    1 jun 2013
    Berichten:
    1.432
    Locatie:
    Nijmegen
    hey allemaal,

    weer wat verder gekomen....
    ..hierboven zie je de eerste delen van het onderste deel van het spatbord wat bij het chassis blijft als de motorkap open gaat...
    ..en een blik op de andere kant...
    ..hier zie je de zijkant van het spatbord gereed,en een stukje uit het bovenste deel van het spatbord uitgesneden om een verdieping te kunnen maken waar de spansloten in komen,die in het echt de motorkap op zijn plaats houden...
    ...ook bij het onderste spatbord deel een stukje uitgesneden...
    ...en daarna een zijkant erin gemaakt van een strookje messing...
    hier zie je alles vastgesoldeerd,en ook een achterzijde erin geplaatst,op de achtergrond een foto van het origineel...
    ...het onderste spatbord weer gemonteerd...
    ,,,en de andere zijde ook,ook zie je hier dat de uitsparing in het motorkap spatborddeel dichtgemaakt is...

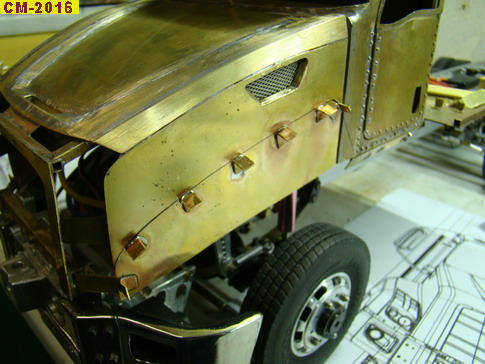

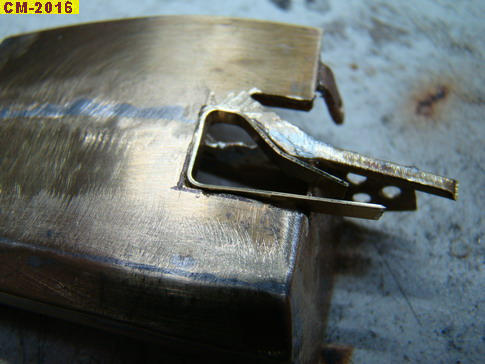

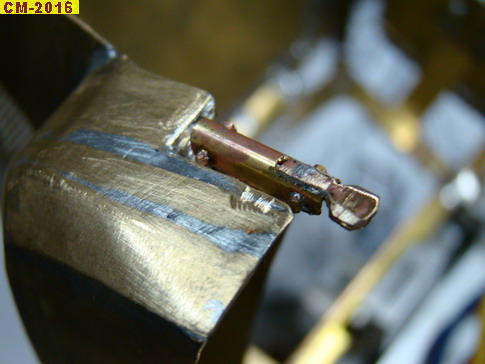

    ...de sluitingen gemaakt...

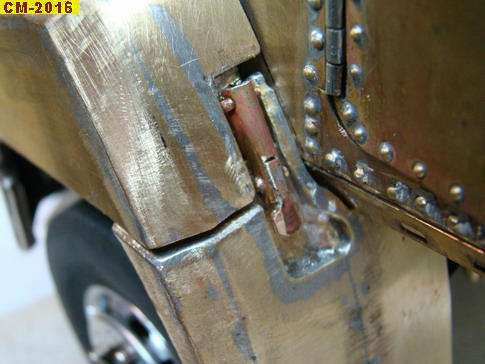

    ...en op hun plaats vastgesoldeerd...
    ...de sluitingen zijn aan de motorkapzijde vastgesoldeerd,zodat de motorkap nog open gemaakt kan worden....

    groetjes, Charlotte :bye:

    Catwoman, 16 feb 2016
    #100
