Bouw Cat CT660 truck met Nooteboom euro pendel-x interdolly 3-smalbed-6 dieplader

ik zie geen foto's. ..



Ha Arjan ik heb zelfde bij gebruik van de Taptalk app. Maar als je rechts bovenaan op de 3 rondjes klikt en dan op webweergave, dan ga naar MBF website en zie je ze wel.

Charlotte normaal volg ik je in stilte en met open mond van bewondering. Ik wil je nu gelijk een zeer groot compliment geven voor het werk wat jij doet en ons de mogelijkheid geeft om mee te kijken.
Geweldig ga zo door.
Groeten Roelof.



dank je roelof



Het zou jammer zijn als je dit moois moet missen he?


Groeten Roelof



Hey Luitjes,
weer wat verder...

161 door Catwoman geplaatst op 21 feb 2016 om 13:34

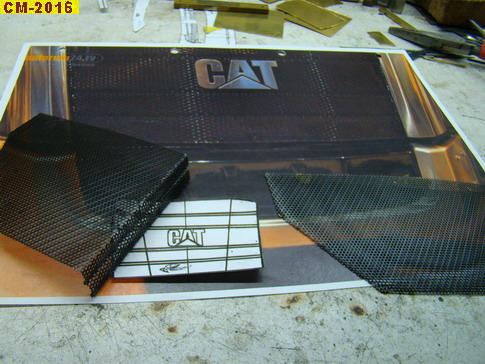

..van oude metalen auto luidspreker grill de grill voor de truck maken,op de achtergrond zie je het grote voorbeeld,er zitten veel gebogen stukken in,dus wel een uitdaging...

162 door Catwoman geplaatst op 21 feb 2016 om 13:34

..hierboven zie je het buigen in actie,het is makkelijk te buigen,maar het opspannen is het moeilijkst...

163 door Catwoman geplaatst op 21 feb 2016 om 13:34

..maar uiteindelijk is de grill ontstaan....

163a door Catwoman geplaatst op 21 feb 2016 om 13:34

...ook is de grill aan beide zijkanten iets naar de truck toe gebogen zoals hier te zien is...

164 door Catwoman geplaatst op 21 feb 2016 om 13:34

..hierboven zie je het logo van papier uitgesneden,en met houtlijm op een stukje gepolijst rvs gelijmd...

165 door Catwoman geplaatst op 21 feb 2016 om 13:34

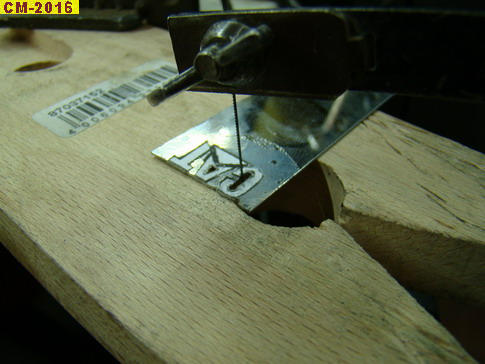

...na het drogen van de lijm de stukjes uitgezaagd met de figuurzaag,waar met de mini slijpschijf niet bij te komen is...

166 door Catwoman geplaatst op 21 feb 2016 om 13:34

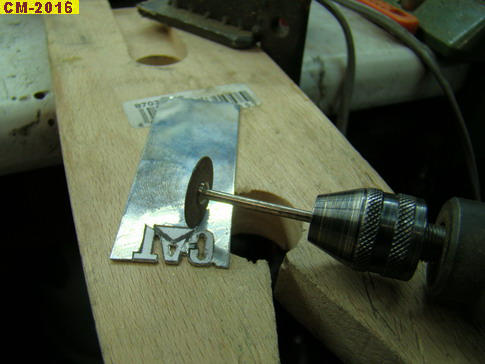

..daarna met de Proxon en een klein slijpschijfje de rest weggeslepen...

167 door Catwoman geplaatst op 21 feb 2016 om 13:34

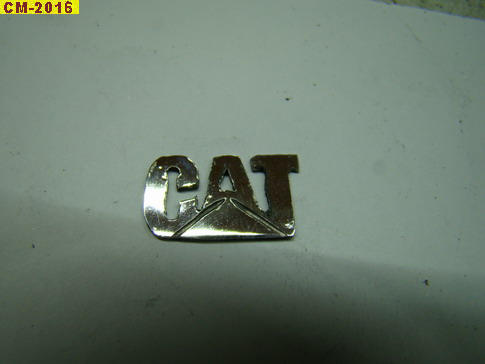

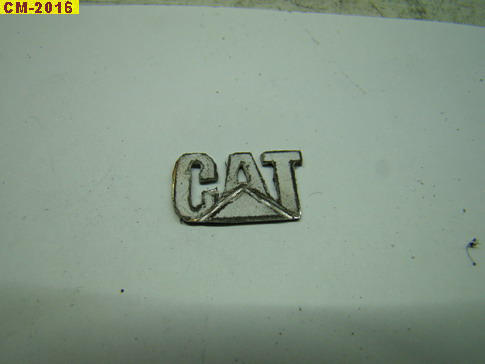

...en dan is het logo gereed,alleen nog even in heet water het papier eraf wassen....

168 door Catwoman geplaatst op 21 feb 2016 om 13:34

...en dan ziet het er zo uit na het nogmaals polijsten...

169 door Catwoman geplaatst op 21 feb 2016 om 13:34

...en de grill en het logo op de motorkap bevestigd,de om- en onderliggende delen alvast gelakt,aangezien om/over de grill van rvs nog een omlijsting komt,die met 2 componenten lijm vastgelijmd wordt.Bij het latere lakken van de rest wordt dat dan afgeplakt....

Groetjes, Charlotte.



Ik vind het erg mooi hoor wat je maakt. Ook mooi om te zien dat je voor elke uitdaging een oplossing weet/



ziet er allemaal weer mooi uit Charlotte wanneer is ede ook alweer



Dank je Kees,
Dank je Fixit.
Ede is 19 Maart :
http://www.modelshow-europe.com/nl

Groetjes, Charlotte



mooi mooi

gr. Richard



leuk dat logo
maar is dat er niet als sleutelhanger of speldje te verkrijgen bij cat dealer



@markioo, ja is er wel, maar...te groot en niet in rvs.

...weer wat verder...

170 door Catwoman geplaatst op 28 feb 2016 om 09:44

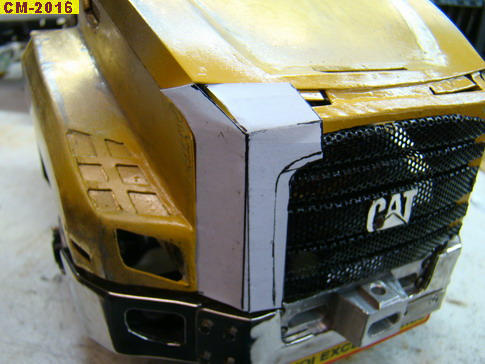

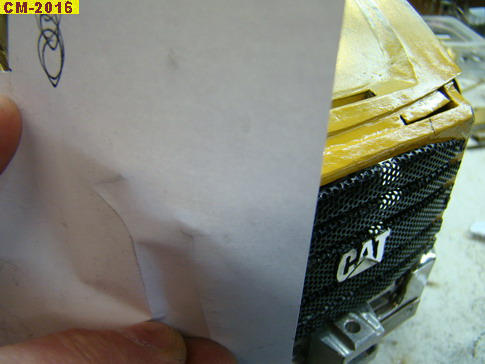

..met papier op de randen en door deze met de nagel in het papier te drukken, de mallen gemaakt voor de rvs hoekplaten....

171 door Catwoman geplaatst op 28 feb 2016 om 09:44

...en uitgesneden en passen...

172 door Catwoman geplaatst op 28 feb 2016 om 09:44

...daarna de delen uit 1 mm rvs plaat gesneden....

173 door Catwoman geplaatst op 28 feb 2016 om 09:44

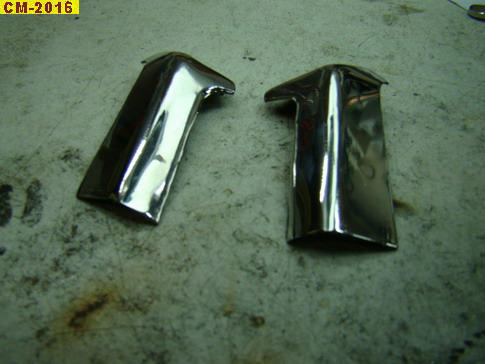

...daarna de plaat gebogen en aan elkaar gelast, en daarna afgewerkt dmv slijpen en schuren...

174 door Catwoman geplaatst op 28 feb 2016 om 09:44

...om ze daarna mooi te kunnen polijsten...

175 door Catwoman geplaatst op 28 feb 2016 om 09:44

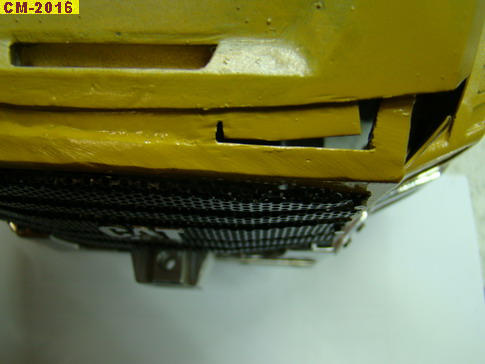

,,,daarna op de motorkap vastgelijmd met 2 componenten lijm...

176 door Catwoman geplaatst op 28 feb 2016 om 09:44

...na het drogen van de lijm de mal gemaakt voor het middenstuk, en ook het middenstuk zelf gemaakt...

177 door Catwoman geplaatst op 28 feb 2016 om 09:44

...en ook het middenstuk op zijn plaats gelijmt...

Groetjes, Charlotte



Weer een mooi stukje modelbouw



wouwwwww ik kijk echt uit naar ede om de truck te mogen aanschouwen
succes



Las net dar caterpillar stopt met de trucks ( bron Alex miedema)
Jammer, stond ook op mijn lijst
Mvrgr.



Dank je Cor,
Dank je Markioo, ja hij komt mee hoor !
Jeetje, ben ik straks een klassieker aan het bouwen
Je kunt hem toch nog wel bouwen hoor kupperfrits.

Groetjes, Charlotte.



Dit is echt modelbouw ten top Charlotte, ik volg je al een tijdje en vind dit echt mooi



Caterpillar is per 1 januari 2016 gestopt met het bouwen van Caterpillar trucks.
Reden : Te weinig omzet
Oorzaak : Te duur in aanschaf te opzichte van de andere Amerikaanse trucks.
De Caterpillar trucks zijn onverwoestbaar, te goed gebouwd, zoals vroeger de Caterpillar
Bulldozers onverwoestbaar waren. (jaren 50, 60 en 70 van de vorige eeuw)



zoals catwoman de modellen maakt,die zijn ook onverwoestbaar



Haha, ja tot in de kleinste dingen nabouwen, dus ook de onverwoestbaarheid ,dankjewel Markioo.

...weer wat verder....
..om straks met de palfinger kraan over de cabine heen te kunnen werken, heb ik ook een stempel nodig aan de voorkant....

001 door Catwoman geplaatst op 17 mrt 2016 om 14:37

..dus eerst een cylinder daarvoor maken...

002 door Catwoman geplaatst op 17 mrt 2016 om 14:37

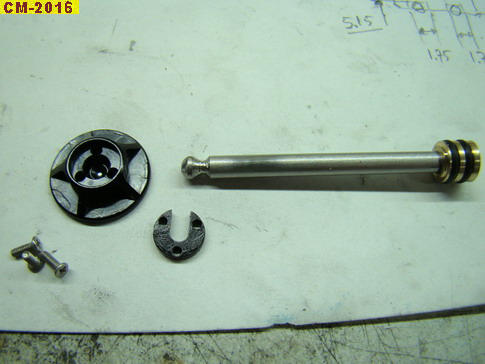

..bij Scale-Art een losse stempelvoet besteld, zodat ze allemaal er hetzelfde uitzien,het uiteinde van de zuigerstang afgerond voor opname van de stempelvoet....

003 door Catwoman geplaatst op 17 mrt 2016 om 14:37

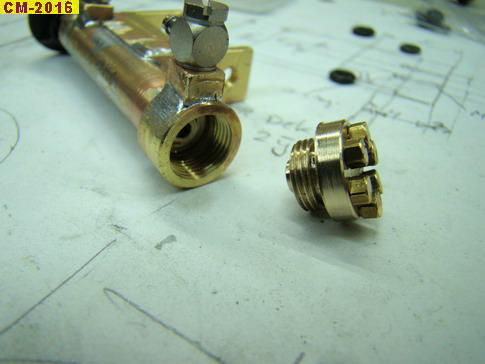

...vervolgens een bevestigingsplaat gemaakt om de cylinder aan de bumper te kunnen schroeven en het geheel gesoldeerd,ook is het einddeksel te zien,wat er af geschroefd kan worden voor service aan de zuiger..

004 door Catwoman geplaatst op 17 mrt 2016 om 14:37

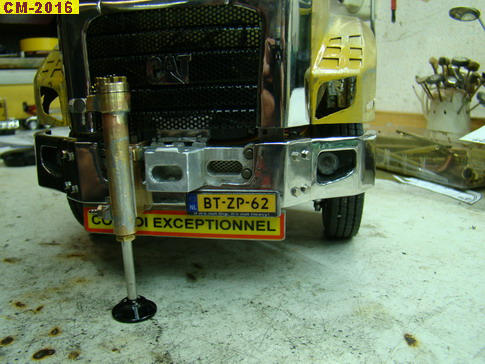

..hier de cylinder gemonteerd aan de bumper...

005 door Catwoman geplaatst op 17 mrt 2016 om 14:37

..en de cylinder uitgeschoven....

006 door Catwoman geplaatst op 17 mrt 2016 om 14:37

..om in het echt de motorkap te kunnen openen, heb ik de cylinder ophanging zo gemaakt dat het lijkt of deze kan kantelen,aan deze zijkant zit een plaat vastgeschroefd met een bout...

007 door Catwoman geplaatst op 17 mrt 2016 om 14:37

...
...aan deze zijde zit een plaat die als aanslag dient.....

groetjes Charlotte.
