Bouwverslag Bouw EV-55 Outback | Evektor

Discussie in 'Vliegende schaalmodellen' gestart door matthijsfh, 24 dec 2016.

  1. matthijsfh

    matthijsfh verslagschrijvers

    Lid geworden:
    9 mrt 2014
    Berichten:
    121
    Locatie:
    Waalre
    Ondanks het feit dat ik hele dagen thuis ben, toch weinig tijd om aan de EV-55 te werken. De verbouwing van het huis gaat voor. Maar hieronder toch wat losse foto's.

    2e hor. stab. Deze heeft de servo ingebouwd. Omdat de hor. stab. boven aan het kielvlak zit, leek mij inbouwen van de servo het mooiste / makkelijkste.

    (en ja de servo is van een merk met een naam die een paar jaar geleden nog kon).

    [​IMG]

    [​IMG]

    Ondertussen de andere hor. stab. vast diverse lagen plamuur en in de juiste kleur. Dit ter motivatie van mezelf. Ooit komt het goed. De onderkant is wat minder mooi. Maar daar wonen geen mensen. :)

    [​IMG]

    Wordt vervolgd....

    Laatst bewerkt: 26 apr 2020
    juwi, De Mol en tjarko vinden dit leuk.
  2. matthijsfh

    matthijsfh verslagschrijvers

    Lid geworden:
    9 mrt 2014
    Berichten:
    121
    Locatie:
    Waalre
    Weer een update. Dit keer het maken van het richtingsroer.

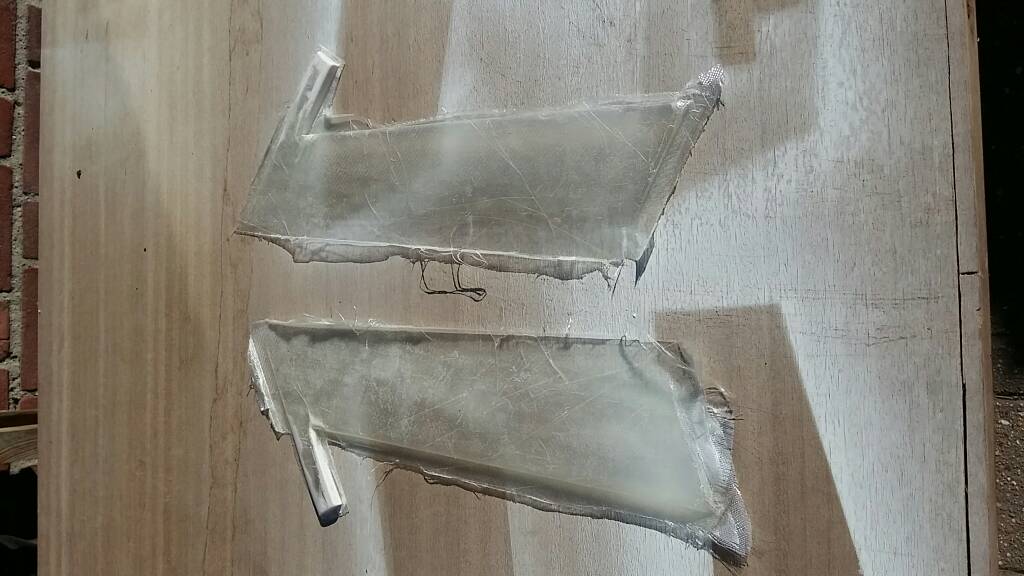

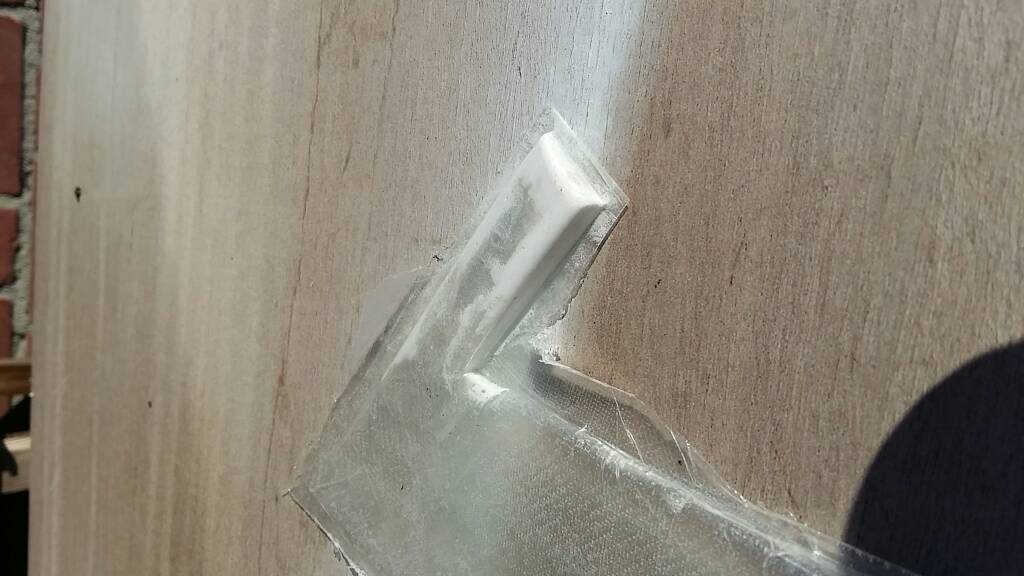

    Zo kwamen de delen uit de mal. Elke keer iets beter. Het maken van de mallen is nu ook beter onder controle. Door de vloeibare was in de mal te gieten ipv wrijven, komt alles beter in de hoekjes. Deze keer kwamen ook de bijna verticale delen meteen los. Heel blij mee!

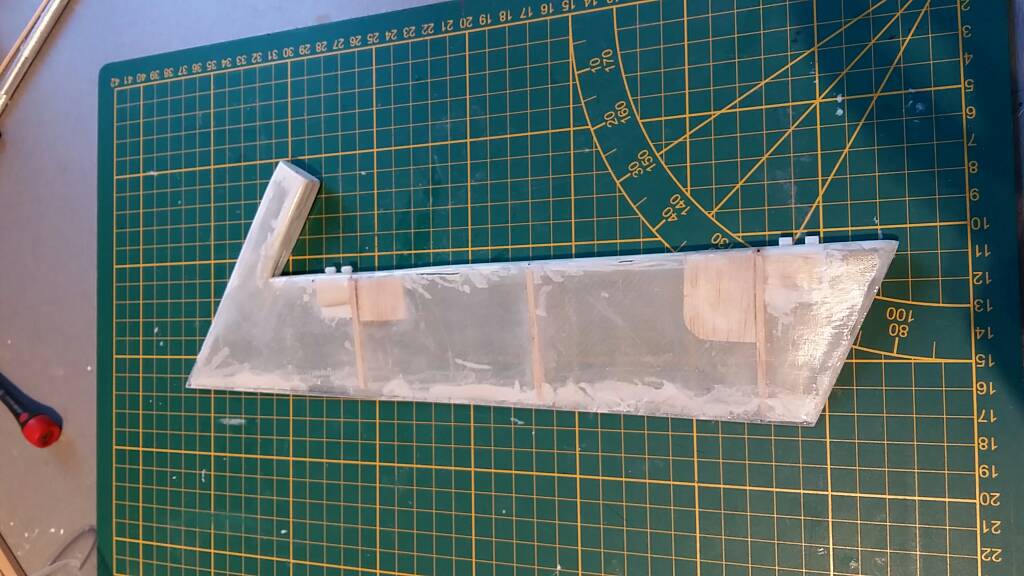

    Resultaat na het op elkaar maken van de 2 helften. Nu meteen de scharnieren meegebouwd.

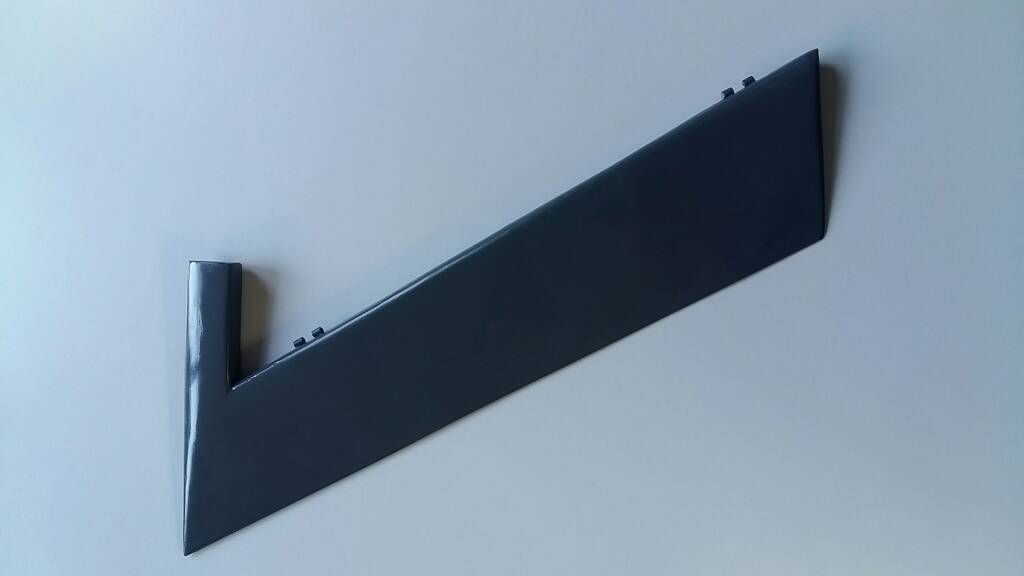

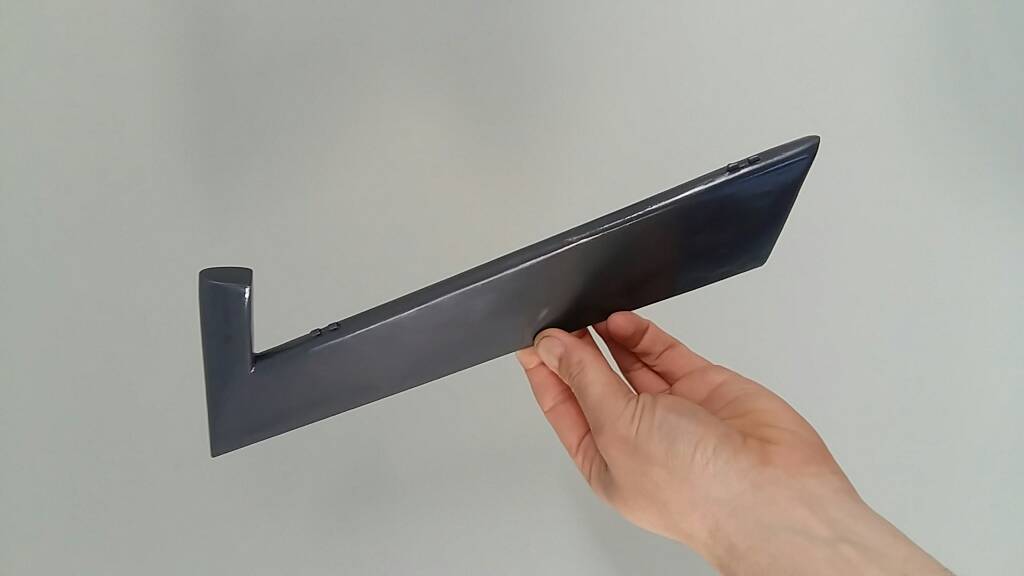

    Na diverse lagen plamuur & lakken is het resultaat top.


    Laatst bewerkt: 28 apr 2020
    jan brilman, De Mol, femmo en 4 anderen vinden dit leuk.
  3. skycat

    skycat

    Lid geworden:
    5 sep 2006
    Berichten:
    920
    Locatie:
    Arnhem (NL)
    Netjes!!!!

  4. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.487
    Locatie:
    nuenen
    super mooi! jij kan straks helpen FW190 rompen trekken

  5. matthijsfh

    matthijsfh verslagschrijvers

    Lid geworden:
    9 mrt 2014
    Berichten:
    121
    Locatie:
    Waalre
    Een jaar later.....

    Een paar maanden overspannen thuisgezeten......., en weer opgekrabbeld. Nu weer tijd voor de vlieghobby. Belofte: eerst oude projecten afmaken of weggooien. Dan pas nieuwe projecten beginnen.

    Dus weer verder met de EV-55. En wel met de "klassieke" balsa delen. De 2 vleugel tips.
    De spanten zijn een paar jaar geleden al gefreesd. Nu dus bekleden met balsa en afwerken tot 2 vleugel delen.

    Deze foto is van het middendeel van de vleugel. Maar de tips ontstaan op gelijke wijze .
    [​IMG]

    [​IMG]

    [​IMG]

    Wordt vervolgd....

    juwi, fransspitfire, jan brilman en 5 anderen vinden dit leuk.
  6. matthijsfh

    matthijsfh verslagschrijvers

    Lid geworden:
    9 mrt 2014
    Berichten:
    121
    Locatie:
    Waalre
    Nu heb ik dus 2 (identieke) regelaars nodig. Ecalc zegt: 40 A @ 5S.
    Iemand nog een idee welke ESC's betaalbaar, betrouwbaar en verkrijgbaar zijn?

    Ikzelf heb prima ervaringen met de "YEP" van HK en ook met de "Blue Series" maar die zijn allemaal niet meer leverbaar.

    HK heeft nog enkele huismerk 40A @6S, maar heb ik geen ervaring mee.
    Aliexpress heeft SkyWalker. Heb ik wel mee gevlogen in het verleden en lijken me oke. Maar dit zijn waarschijnlijk clones? Gezien de prijs?
    Toemen heeft ook de SkyWalkers. Vanaf 60A geschikt voor 6S. 35,95. Nette prijs. Maar wel zwaar omdat het 60A is ipv 40A. Bij 2 regelaars 50 gram "extra". (de 40A gaat tot 4S)
    Hollein heeft XQ 40, S-BEC. Maar 50 Eur/stk en dan 2 keer is best aan de maat.

    Iemand nog ideetjes?

    Grt Matthijs

    Bart83 vindt dit leuk.
  7. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    matthijsfh vindt dit leuk.
  8. nico v kooten

    nico v kooten

    Lid geworden:
    2 nov 2003
    Berichten:
    2.727
    Locatie:
    Middelburg (zeeland)
    Vraag eens aan GJVO, hier op het forum.

  9. Ed Heemskerk

    Ed Heemskerk

    Lid geworden:
    5 sep 2007
    Berichten:
    1.586
    Locatie:
    Lisse
    YEP is een goede betrouwbare verkrijgbare regelaar.
    Is een YGE ontwerp gebouwd met locale aziatische componenten.
    Voor het prgrammeren heb je een Kaartje nodig en wat kennis van E motoren.
    Het verschil met de veel duurdere YGE is de overload,en het ontbreken van een aantal speciaal functies .
    De telemetrie en de Freewheele funtie ontbreekt.
    Freewheele is een funtie waarbij de motor op stationair met het volle vermogen van de motor stationair draait.

  10. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.443
    Locatie:
    groningen
    Freewheele: wat is het nut daarvan?

    Constant toerental?


    jan.

  11. Ed Heemskerk

    Ed Heemskerk

    Lid geworden:
    5 sep 2007
    Berichten:
    1.586
    Locatie:
    Lisse
    Bij Freewheel kan je een stationair toerental instellen zoals bij een brandstofmotor.
    Het het volledige vermogen blijft in elke stand van de gasknuppel ,in een duikvlucht neemt het toerental niet toe.
    Ook heel handig in de landing, zeker met schaalmodellen.
    Volledige controle met landen en zelfs als rem te gebruiken. door de precisie van de regelaar is 100 RPM zelfs mogelijk.
    De prop draait als het model stilstaat bij de start en draait ook na de landing.
    Met de throttle cut kan je de motor uitzetten.
    Schaalvliegen met een E Motor wordt dan weer wat realistischer

    jan brilman vindt dit leuk.
  12. matthijsfh

    matthijsfh verslagschrijvers

    Lid geworden:
    9 mrt 2014
    Berichten:
    121
    Locatie:
    Waalre
    Dat hoopte ik ook, heb er een aantal in gebruik. Maar google maar eens op "YEP ESC" en je komt vrijwel alleen bij Hobbyking terecht en daar zijn ze niet meer verkrijgbaar.

    YPG lijkt wel te krijgen op de Chinese sites. Zou dat een opvolger zijn?

    Laatst bewerkt: 5 jun 2022
  13. matthijsfh

    matthijsfh verslagschrijvers

    Lid geworden:
    9 mrt 2014
    Berichten:
    121
    Locatie:
    Waalre
    Oh yes!

    Klassieke balsa vleugel bouwen en met oracover foliƫn kan ik nog steeds :yes: Dit geeft de burger moed om e.a. nog eens af te maken.

    [​IMG]

    [​IMG]

    Laatst bewerkt: 5 jun 2022
  14. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    .
    Fijn dat je weer aan het bouwen bent Matthijs!
    Ziet er gelijk al weer prachtig uit :thumbsup:

    Succes met de afbouw,
    Groeten, Ramses

  15. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.443
    Locatie:
    groningen
    Ik dacht destijds (thuis, overspannen): geluk bij een ongeluk: tijd om te bouwen! :)

    Kwam geen zak van terecht, alleen maar op de bank gezeten . . .

    Mooi dat het weer goed gaat. :thumbsup:


    jan.

  16. matthijsfh

    matthijsfh verslagschrijvers

    Lid geworden:
    9 mrt 2014
    Berichten:
    121
    Locatie:
    Waalre
    Yep. 1 crypto puzzel per dag was max haalbare. Niet voor te stellen zeg.

    Maar nu lekker (rustig) verder.

  17. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.013
    Mooi vleugeltje! Dat zwarte strookje de-icing manchet, maakt het helemaal af!

  18. matthijsfh

    matthijsfh verslagschrijvers

    Lid geworden:
    9 mrt 2014
    Berichten:
    121
    Locatie:
    Waalre
    Ja en juist dat soort details kosten maar 5 min om te maken.

  19. matthijsfh

    matthijsfh verslagschrijvers

    Lid geworden:
    9 mrt 2014
    Berichten:
    121
    Locatie:
    Waalre
    Update......

    En ook de 2e vleugeltip is af. Niet zo heel spannend om te bouwen, wel veel werk. Maar ook erg goed gelukt.

    Link = 300 gram
    Rechts = 295 gram

    Dus tijd om eens proef te passen en de kist voor het eerst op volledige grootte te zien. Nog wel met de "oude" (lees zware) staart. Maar daar wordt aan gewerkt.
    Nu eerst de middenvleugel afmaken en 2 regelaars plaatsen. Dan is de totale vleugel tenminste af.

    [​IMG]

    [​IMG]

    juwi, tjarko, kvlasblom en 7 anderen vinden dit leuk.
  20. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    3.106
    Locatie:
    Sleen
    Altijd mooi het model voor de 1e keer compleet in elkaar gebouwd te zien. Je bent goed bezig!

    Bart
