Bouw Liebherr telescoopkraan LTM 11200-9.1 schaal 1:16
Ik volg hier al een aantal jaar diverse modelbouw projecten en ben zeer onder de indruk wat er allemaal gemaakt wordt door modelbouwers en dan vooral op gebied van trucks wat mijn interesse is. Ik zelf ben geïnteresseerd in zwaar transport en het zware hijswerk met telekranen of vakwerkkranen.
Nu ben ik al even bezig met mijn modelbouw project en ik wil met dit topic ander modelbouwers ook laten zien hoe ik dit project ga realiseren, en wie weet inspireert het iemand om ook dit te gaan doen, want techniek is een prachtig vakgebied.
Ik ben al heel lang terug begonnen met zelf assen te maken voor een onderwagen voor een kraan maar dat project ligt al zo lang in de la dat de banden het al beginnen op te geven en ook de verhoudingen van de assen zijn niet wat het moet zijn.
Met mijn pensioen voor de deur ben ik dit project begonnen,en ik wilde iets bouwen wat niet iedereen bouwt en wat voor mij veel uitdagingen heeft om de juiste technisch oplossingen te vinden om dit project te realiseren, zo is mijn keus gevallen op een van de grootste mobiele kranen die er op de markt te koop is.

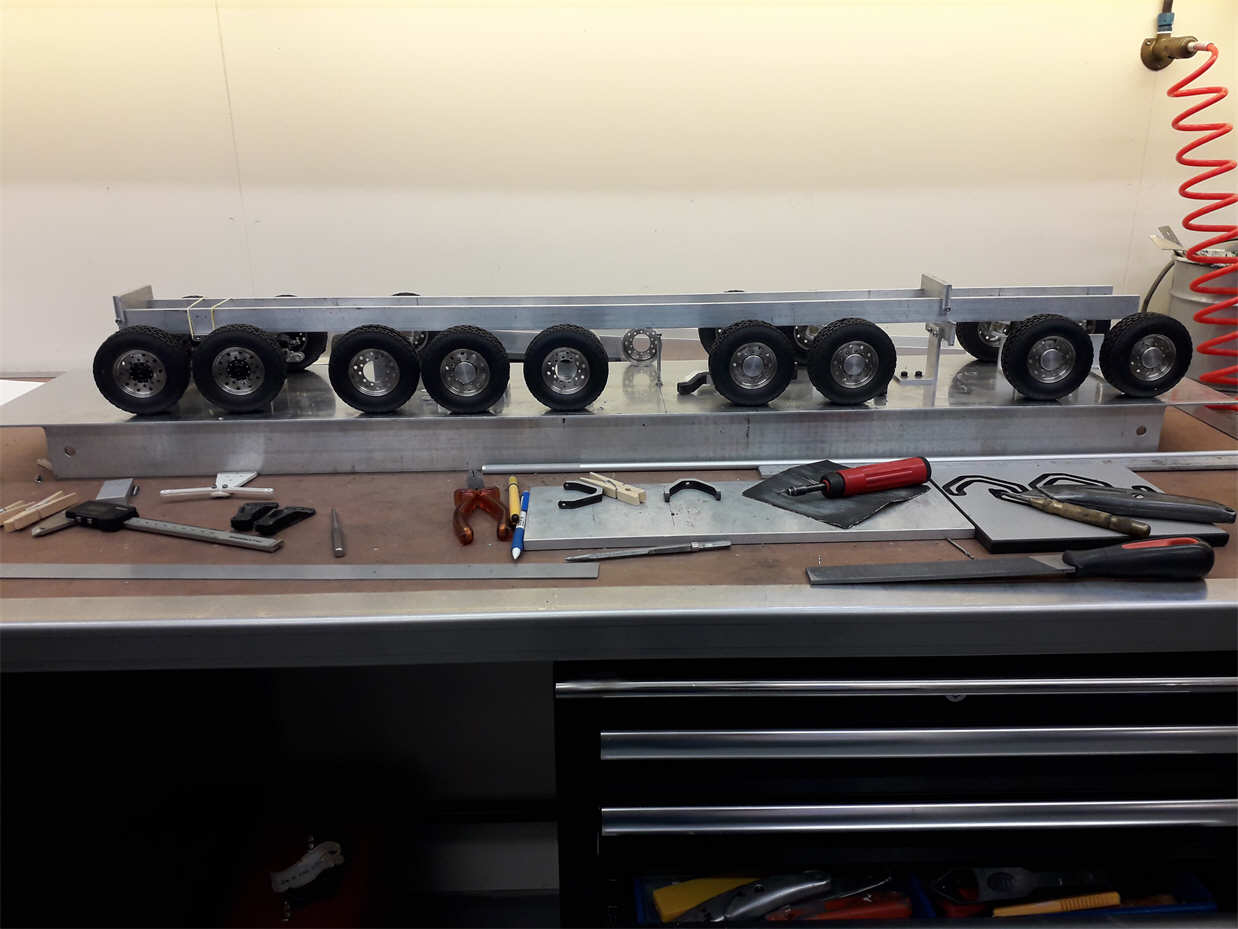

Het is de grootste mobiele telekraan van Liebherr met 1200 ton hefvermogen en dit staat op een onderwagen met 9 gestuurde assen waarvan 4 assen zijn aangedreven. De kraan heeft een terrein gewicht zonder de mast van 108 ton. De telemast wordt afzonderlijk vervoerd en het gewicht van de mast gaat naar de 88 ton inclusief de y afspanning.
De kraan die ik ga bouwen heeft een T3 uitvoering, dat is 3 maal uitschuifbaar met het telescopisch gedeelte. Dat is uit te breiden tot T7 dan komt er nog een 4 maal uitschuifbare giek in de T3 mast die nog 4 maal kan uitschuiven, maar dat is te hoog gegrepen om te maken. Ik hou het bij 3 maal uitschuifbaar en de verder met een vakwerkgiek.
Ik heb voor liebherr gekozen omdat je op hun site heel veel gegevens kan downloaden met maten en gewichten, maar verder is het veel foto’s bekijken en filmpjes hoe de details er uit zien om het te kunnen maken. Ik heb de kraan nog niet in ware grote kunnen bekijken.
Het project zal bij elkaar wel 4 tot 5 jaar duren voordat ik de eerste hijsklus zal kunnen uitvoeren. En daarna is er nog genoeg bij te maken zoals Y afspanning en vakwerk delen om nog hoger te kunnen werken.
Ik ben in augustus 2019 begonnen met het project dus we hebben nog even te gaan.
Het stempel oppervlak van mijn kraan wordt 80 x 80 cm en de complete lengte van de kraan wordt 176cm
Groet Leo
Wordt vervolgd.
