Bouw portaal cnc freesmachine......
- Topicstarter corvl
- Startdatum
Voeding is gerepareerd en de andere onderdelen zijn ook vervangen.... geen idee wat de oorzaak is geweest. Ik heb alles nog eens nagekeken wat betreft aansluiten , maar kon niets fout vinden. Alles opnieuw aangesloten en het werkt.... dus ja. Volgens de leverancier van de electronica komt het vaker voor dat die switching powersupplies vreemde capriolen uithalen en dan met 220 ... dat komt niet goed. Maar het werkt nu gelukig allemaal weer.
Vandaag wat testjes gedaan met depron, een zijkant van een zaunkonig wat lijnen om de speling te bepalen. Met het knopje "verify" op mach3 geeft hij aan dat de speling op de X-as 0,00019 y-as 0,005 z-as 0,03 is. Ik denk dat dat niet verkeerd is voor een zelfbouw machine.
Cor
Vandaag wat testjes gedaan met depron, een zijkant van een zaunkonig wat lijnen om de speling te bepalen. Met het knopje "verify" op mach3 geeft hij aan dat de speling op de X-as 0,00019 y-as 0,005 z-as 0,03 is. Ik denk dat dat niet verkeerd is voor een zelfbouw machine.
Cor
Laatst bewerkt door een moderator:
proficiat, mooie realisatie!
@ cor123: nee nog niet echt , ben nog wat bezig om de programma's die ik heb aangeschaft (Vcarve pro en photovcrave) onder de knie te krijgen en wat aan het afstellen en verschillende freesjes aan het proberen.
Ook heb ik van mn zwager een nieuwe computer gekregen voor mn cnc-machien die ik momenteel aan het in elkaar zetten ben .....
Ik zal binnenkort nog een enkele foto maken van wat eindresultaten.
ps , ben zojuist begonnen om een x-tra 60 te maken en die zal gebouwd worden met behulp van mn cnc machien.
bouwverslag-x-tra-60-a
Cor
Ook heb ik van mn zwager een nieuwe computer gekregen voor mn cnc-machien die ik momenteel aan het in elkaar zetten ben .....
Ik zal binnenkort nog een enkele foto maken van wat eindresultaten.
ps , ben zojuist begonnen om een x-tra 60 te maken en die zal gebouwd worden met behulp van mn cnc machien.
bouwverslag-x-tra-60-a
Cor
Laatst bewerkt door een moderator:
Wat een mooi apparaat zeg! Als ik toch nog eens een heleboel tijd, ruimte, geld... enz. over zou hebben ;-)
Binnenkort te koop via modelbouwforum:
freessets zaunkoning, tigermoth, spitfire, xtra 40/60/2000
Geintje, maar toch een mooi verslag en goed om te zien dat er met simpele middelen iets moois te maken is.
Binnenkort te koop via modelbouwforum:
freessets zaunkoning, tigermoth, spitfire, xtra 40/60/2000
Geintje, maar toch een mooi verslag en goed om te zien dat er met simpele middelen iets moois te maken is.
Eventjes dit draadje onder het stof vandaan halen.
Afgelopen maanden erg druk geweest met andere niet modelbouw gerelateerde dingen, vanaf gisteren weer hier en daar een uurtje vrije tijd…….. modelbouw vrije tijd
Een tijdje geleden heb ik van een forumlid een meetklok overgenomen voor mn cnc machine. Vandaag eens provisorisch eraan gehangen en wat testjes uitgevoerd, ik moet eerlijk zeggen ik ben erg onder de indruk :
X-as, 20 maal richting veranderen elke keer 50 cm vooruit en weer achteruit, afwijking: 0,015mm
Y-as, 20 maal richting veranderen elke keer 20 cm vooruit en weer achteruit, afwijking: 0mm
Z-as, 20 maal richting veranderen elke keer 10 cm omhoog en weer omlaag, afwijking: 0,01 mm

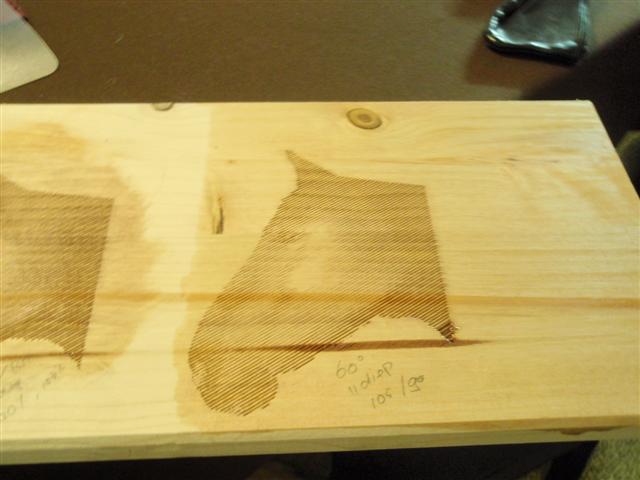

Ook wat getest met graveren , en het ziet er erg cool uit… ik had niet verwacht dat je er allemaal zo’n leuke dingen mee kon doen
Gedaan met de spielerei….. verder gaan met modelbouw… wat was ik aan het doen? … oh ja… een x-tra 60 ….. draadje ligt ook onder een enorme berg stof -/
Cor
Afgelopen maanden erg druk geweest met andere niet modelbouw gerelateerde dingen, vanaf gisteren weer hier en daar een uurtje vrije tijd…….. modelbouw vrije tijd
Een tijdje geleden heb ik van een forumlid een meetklok overgenomen voor mn cnc machine. Vandaag eens provisorisch eraan gehangen en wat testjes uitgevoerd, ik moet eerlijk zeggen ik ben erg onder de indruk :
X-as, 20 maal richting veranderen elke keer 50 cm vooruit en weer achteruit, afwijking: 0,015mm
Y-as, 20 maal richting veranderen elke keer 20 cm vooruit en weer achteruit, afwijking: 0mm
Z-as, 20 maal richting veranderen elke keer 10 cm omhoog en weer omlaag, afwijking: 0,01 mm
Ook wat getest met graveren , en het ziet er erg cool uit… ik had niet verwacht dat je er allemaal zo’n leuke dingen mee kon doen
Gedaan met de spielerei….. verder gaan met modelbouw… wat was ik aan het doen? … oh ja… een x-tra 60 ….. draadje ligt ook onder een enorme berg stof -/
Cor
Laatst bewerkt door een moderator:
mooi gedaan
Welk programma gebruik je om de afbeelding om te zetten naar .nc code?
Nog leuker wordt het als je een verdeeltafel op je bed kwijt kunt
Gr. rik
Welk programma gebruik je om de afbeelding om te zetten naar .nc code?
ik had niet verwacht dat je er allemaal zo’n leuke dingen mee kon doen
Cor
Nog leuker wordt het als je een verdeeltafel op je bed kwijt kunt
Gr. rik
mooi gedaan
Welk programma gebruik je om de afbeelding om te zetten naar .nc code?
Nog leuker wordt het als je een verdeeltafel op je bed kwijt kunt
Gr. rik
Ik heb de programma's van vectric gekocht , voor de foto's hebben ze het programma photovcarve.
Wat kan je zoal doen met een verdeeltafel, en wat is dat precies?
Cor
dan kun je tandwielen maken bijvoorbeeld, dus je kunt dan radiaal frezen. Ik gebruik m (binnenkort) om de radiaalbladen op mijn diffusor voor de turbine te frezen. Dat kan met een 3 assige machine niet.
@ sniperx: Voor de onderdelen en staal heb ik een 1400-1500 euro neergelegd en voor de software een 500 euro, daarnaast nog de trapeziumspindels met een raaibank moeten laten bewwerken omdat ik er zelf nog geen een heb...
Als je het low-budget wil maken , kan het nog een heel stuk goedkoper, door chinese onderdelen te zoeken, zelf de spindels afdraaien etc.
Ik heb de meeste spullen in europa gehaald voor de support, omdat ik niets afwist van cnc, en ik erg opzag tegen de electronica (wat achteraf wel meeviel).
Ga je er ook een bouwen?
Cor
Als je het low-budget wil maken , kan het nog een heel stuk goedkoper, door chinese onderdelen te zoeken, zelf de spindels afdraaien etc.
Ik heb de meeste spullen in europa gehaald voor de support, omdat ik niets afwist van cnc, en ik erg opzag tegen de electronica (wat achteraf wel meeviel).
Ga je er ook een bouwen?
Cor
Laatst bewerkt:
B
bert01
Guest
Hallo Corvl,
Ik ben nieuw op de site en ben ook bezig met een CNC portaalfrees te bouwen op school zodanig dat ik met de leerlingen één en ander kan maken.
Als sturing heb ik de TB6560 en heb ik stappenmotoren met 8 verbindingsdraden ook heb ik kogelgeleiders en kogelspindels met een stap van 5 mm. Mijn vraag is hoe sluit ik die aan en welke parameters moet ik instellen bij mach3?
Ik ben nieuw op de site en ben ook bezig met een CNC portaalfrees te bouwen op school zodanig dat ik met de leerlingen één en ander kan maken.
Als sturing heb ik de TB6560 en heb ik stappenmotoren met 8 verbindingsdraden ook heb ik kogelgeleiders en kogelspindels met een stap van 5 mm. Mijn vraag is hoe sluit ik die aan en welke parameters moet ik instellen bij mach3?
@ Bert01:
Hallo Bert, Helaas kan ik je daar zo niet 1-2-3- mee helpen , voor mij is dat ook nog veel abracadabra. Mijn instellingen en aansluitingen zijn tot stand gekomen door te proberen, af en toe een rookpluim zien en vooral veel vloeken.
De stappenmotoren zullen moeten worden aangesloten op hun "driver" die weer aangesloten wordt op een interfacekaart.
Permalink #66 in dit topic gaat over het aansluiten van de componenten
Permalink #80 en #81 hebben een aantal interessante links ivm instellingen van de software.
Ik ga je doorsturen naar een specifiek cnc-forum en de Faq's van rikdragonfly, ik denk dat hij DE specialist is op dit forum:
%5Bfaq%5D-cnc-bouwen-elektrisch-deel
%5Bfaq%5D-cnc-bouwen-mechanisch-deel
• Portaal
CNCzone.com-Machinist Community Forums - Welcome Page
succes,
Cor
Hallo Bert, Helaas kan ik je daar zo niet 1-2-3- mee helpen , voor mij is dat ook nog veel abracadabra. Mijn instellingen en aansluitingen zijn tot stand gekomen door te proberen, af en toe een rookpluim zien en vooral veel vloeken.
De stappenmotoren zullen moeten worden aangesloten op hun "driver" die weer aangesloten wordt op een interfacekaart.
Permalink #66 in dit topic gaat over het aansluiten van de componenten
Permalink #80 en #81 hebben een aantal interessante links ivm instellingen van de software.
Ik ga je doorsturen naar een specifiek cnc-forum en de Faq's van rikdragonfly, ik denk dat hij DE specialist is op dit forum:
%5Bfaq%5D-cnc-bouwen-elektrisch-deel
%5Bfaq%5D-cnc-bouwen-mechanisch-deel
• Portaal
CNCzone.com-Machinist Community Forums - Welcome Page
succes,
Cor
Laatst bewerkt door een moderator:

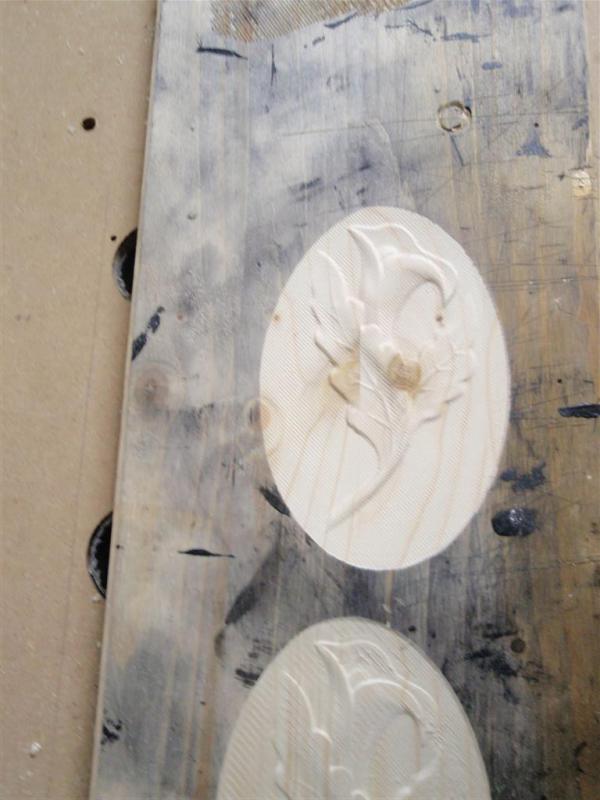

Vandaag mn eerste 3D project gefreesd ....
Wat is dat cool zeg
Het onderste gedeelte van de foto was de eerste test met een "ball nose 3mm" frees. De bovenste is zojuist klaar. 50 minuten deed hij erover. Dit is gedaan met een "ball nose van 2 mm" morgen ga ik het proberen met een "ball nose van 1 mm" het eindresultaat zal dan nog iets fijner zijn.
Jaja, heb grootse plannen, maar daarover (veel) later meer.
Cor
Wat is dat cool zeg
Het onderste gedeelte van de foto was de eerste test met een "ball nose 3mm" frees. De bovenste is zojuist klaar. 50 minuten deed hij erover. Dit is gedaan met een "ball nose van 2 mm" morgen ga ik het proberen met een "ball nose van 1 mm" het eindresultaat zal dan nog iets fijner zijn.
Jaja, heb grootse plannen, maar daarover (veel) later meer.
Cor
