Bouw reaper mq-9

Discussie in 'FPV (First person view)' gestart door mac, 1 nov 2013.

  1. Emanuel

    Emanuel

    Lid geworden:
    9 feb 2011
    Berichten:
    1.731
    Locatie:
    Waalwijk
    Mooi gemaakt. Vraagje, hoe krijg je die vorm zo strak in dat schuim, het lijkt wel C&C freeswerk zo strak. Met name die ronde kop is echt heel knap!

  2. Nodri

    Nodri

    Lid geworden:
    16 jan 2009
    Berichten:
    534
    Locatie:
    Nabij Franeker en Harlingen
    Kijk dit is de sh&t!!!
    Dat vindt ik nou mooi. Hoppakee, predetor maken, electronica erin, aanzwengelen en gaan met dat ding!
    Ga je er ook een camera in maken met gimbal zodat je prachtig mooie shots kunt maken?

  3. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Dank je Emanuel.

    Werk altijd vanuit een hardlijn en daar vanuit met een mal werken.
    En dan maar schuren.

    Groet Jan...:bye:

  4. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Hi Nodri,

    Ja komt zeker een foto camera in.

    Groet Jan...:bye:

  5. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    6.317
    Locatie:
    Hell
    Wel blijven posten he!
    Ik neem nooit ergens een abotje op, alleen dit draadje. ;)

    En de mal niet weggooien straks! :teacher:

  6. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Bezig.

    Hi Erwin,

    Ben druk bezig hoor, wat details op de romp maken zo dat die in de mal komen.
    De kap voor en achter ga ik vanavond bekleden met glasvezel.

    Groet Jan...:bye:

  7. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen

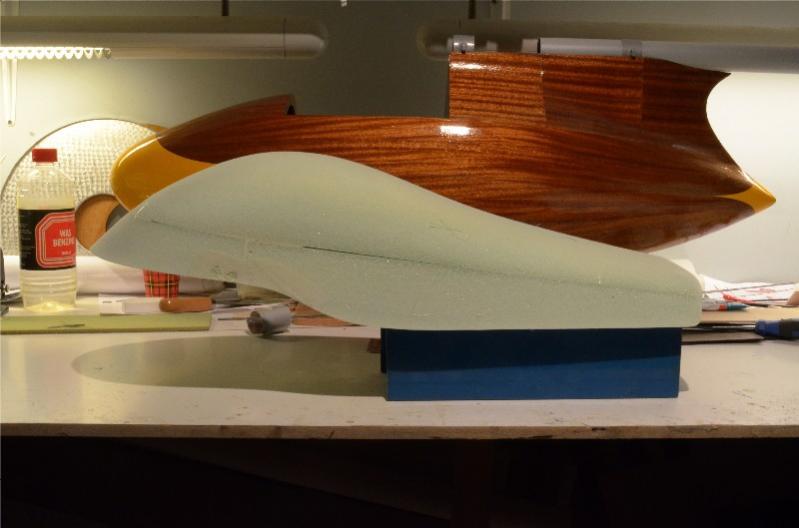

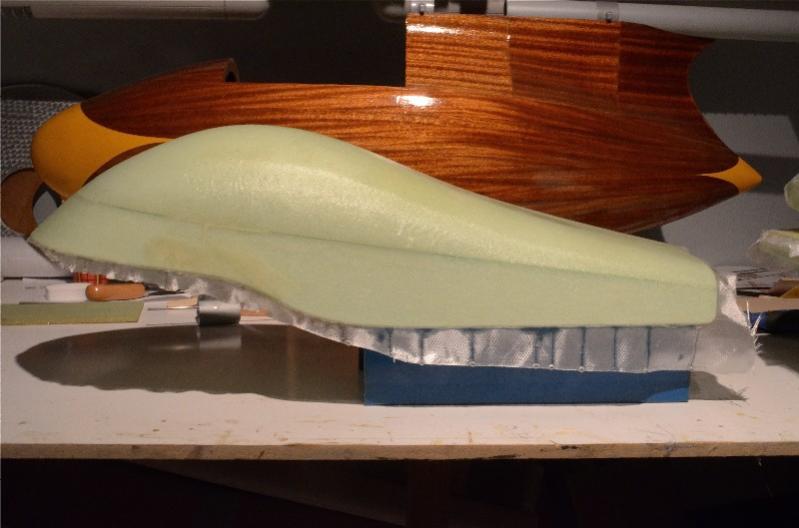

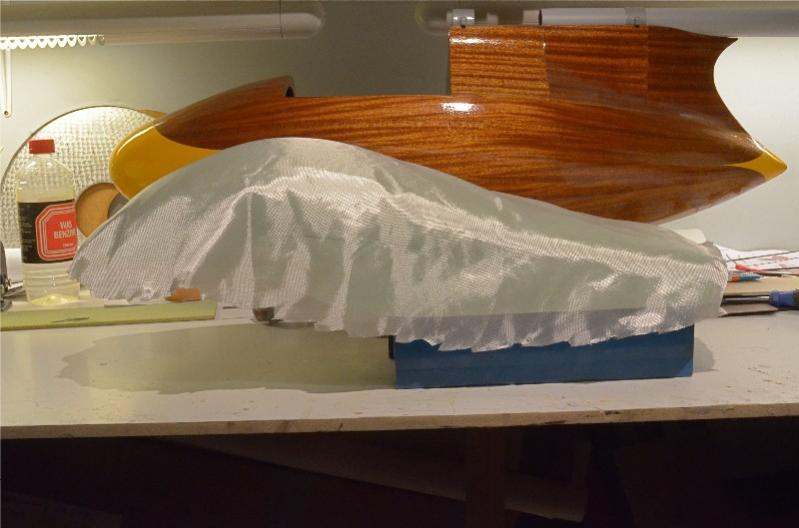

    stukje verder.

    Weer een stukje verder.

    Heb nu ook het voordeksel en achterdeksel gelamineerd.
    Ben nu ook bezig met detail's op de romp aan het maken, daar volgende keer een foto van.

    Groet Jan...:bye:


    [​IMG]

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  8. Samz11

    Samz11

    Lid geworden:
    13 jun 2012
    Berichten:
    3.431
    Locatie:
    Houten
    heerlijke combinatie hè? epoxy met glasweefsel..

  9. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Ja epoxy met glas of koolstof en sandwich kun je mooie lichte en sterke dingen maken.

    Kijk maar waar ik mee bezig ben op mijn werk...Velomobiel Quest en Wim Schermer: Velotilt

    Groet Jan...:bye:

  10. Joris vd Hurk

    Joris vd Hurk

    Lid geworden:
    11 okt 2011
    Berichten:
    672
    Locatie:
    boekel (noord brabant)
    ziet er echt mooi uit:thumbup:

    maar ik snap niet hoe je die vorm zo mooi krijgt, eerst doe je met de snijdraad het zijaanzicht en bovenaanzicht, maar daarna? wat bedoel je met hardlijn? zou je mischien een foto kunnen maken van de mal?
    alvast bedankt

  11. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Kom ik morgen even op terug.
    Ga nu slapen, morgen weer een druk dagje op het werk.

    Groet Jan...:bye:

  12. Samz11

    Samz11

    Lid geworden:
    13 jun 2012
    Berichten:
    3.431
    Locatie:
    Houten
    jaa die dingen zijn cool! wel eens een zien rijden, ziet er echt cool uit! lijkt me wel een leuke job ;)

  13. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    uitleg.

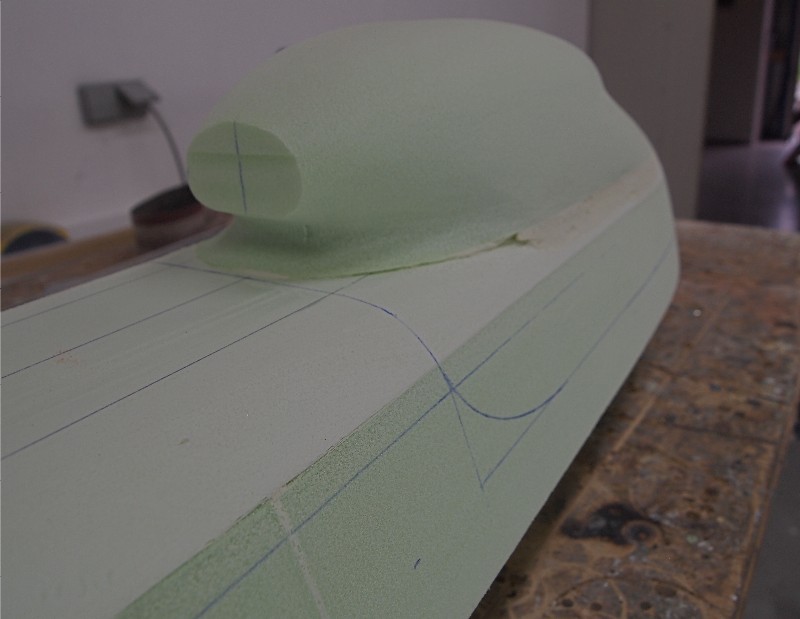

    Heb deze foto waar je de hardlijn/middenlijn ziet staan waar ik dan weer van uit meet en dan is het goed blijven kijken dat bijde kanten het zelfde worden. De lijnen zijn je referentiepunten laat deze zo lang mogelijk staan.

    Groet Jan...:bye:

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  14. Joris vd Hurk

    Joris vd Hurk

    Lid geworden:
    11 okt 2011
    Berichten:
    672
    Locatie:
    boekel (noord brabant)
    ah, dus zo doe je dat
    bedankt voor de uitleg:D

  15. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    Romp details.

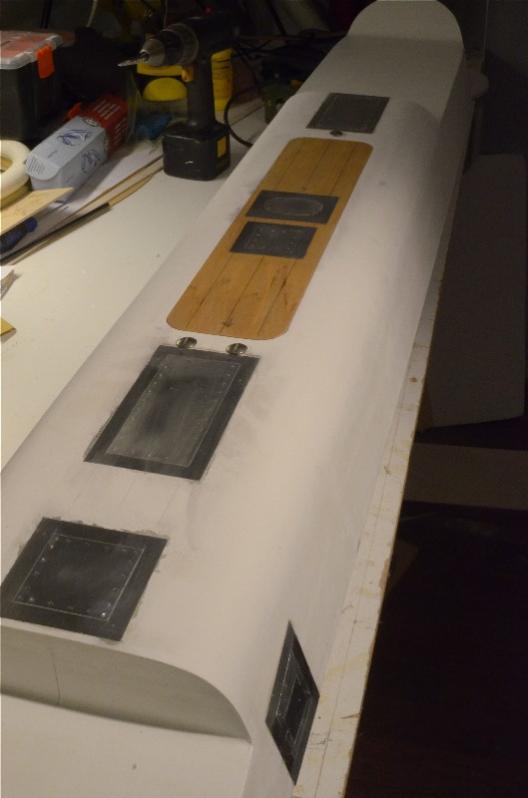

    Hier een foto van boven/zij aanzicht romp met details van panelen.
    Panelen zijn van heel dun aluminium plaat gemaakt met kleine schroefjes er in geponst.
    De hele romp wordt straks helemaal in de 2K hooglans gezet alleen de panelen niet.. zodat ze zo scherp als ze nu zijn ook in de mal komen.

    Het lange licht bruine stuk is een deksel waardoor ik straks in de romp kan komen om de vleugels vast te zetten en daar komt ook het landingsgestel te zitten.

    Groet Jan...:bye:

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  16. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    692
    Locatie:
    Enkhuizen
    vleugel rib.

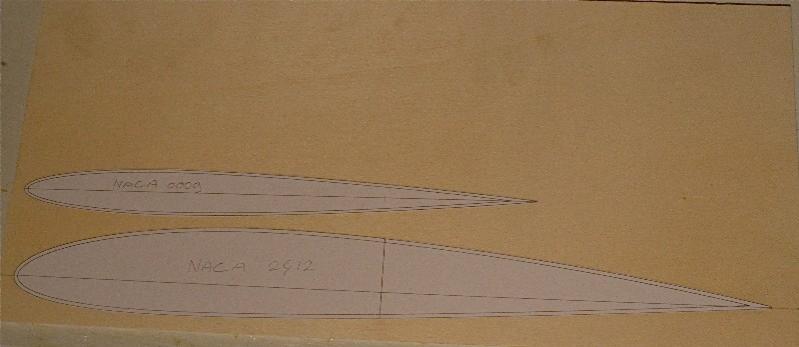

    Bezig geweest met het uitzoeken van de ribben voor vleugel en stabilo welk profiel

    Ik ben voor de vleugel voor Naca 2412 gegaan omdat bewezen een altijd goed vliegent profiel is.
    Voor het stabilo heb ik gekozen ook voor Naca nr 0009 en dat is een vol symmetrisch profiel.


    [​IMG]

    [​IMG]

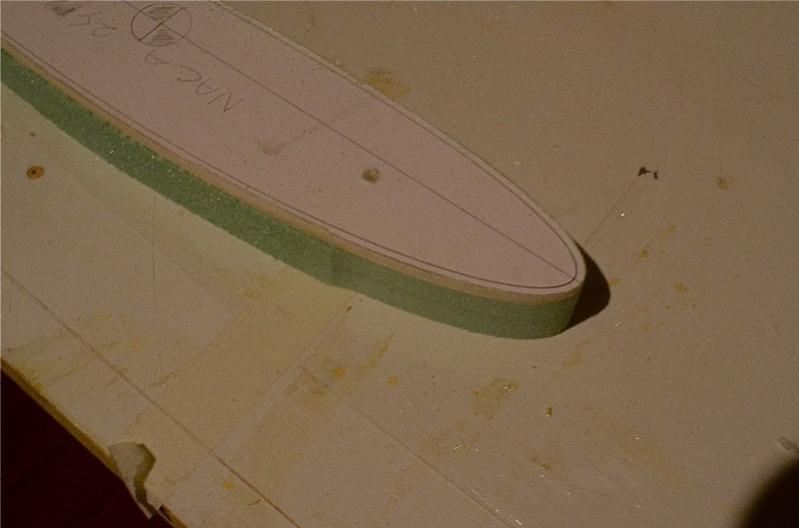

    Dit is het profiel van de vleugel,heb er nog wat sandwich schuim op geplakt om meer dikte te krijgen, die dikte gebruik ik weer om het schuin te kunnen schuren om een goede passing te krijgen op de romp.

    [​IMG]

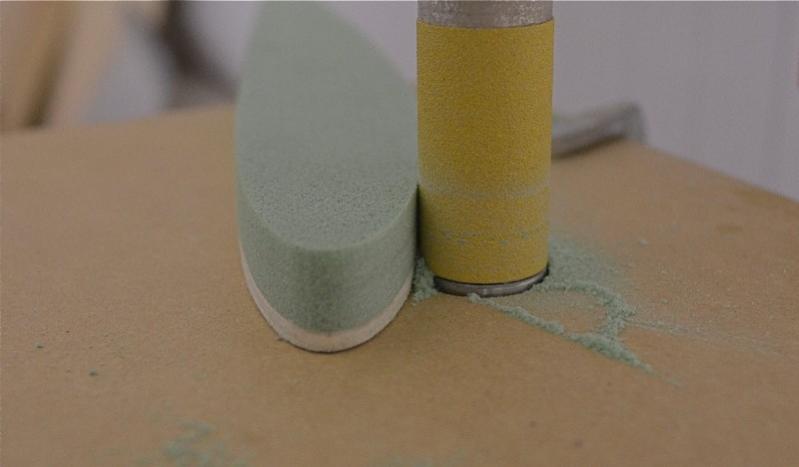

    Voor dat ik er schuinte in maak schuur ik hem eerst rondom gelijk aan de houten rib.

    Groet Jan...:bye:

    Laatst bewerkt door een moderator: 17 nov 2015
  17. Ariel

    Ariel PH-SAM

    Lid geworden:
    8 dec 2009
    Berichten:
    2.820
    Locatie:
    Hoorn NH
    Hier is een vakman bezig! :D

    Prachtig project!

    Veel plezier met bouwen, ik blijf het volgen.


    Johannes

  18. Rubaaaa

    Rubaaaa

    Lid geworden:
    21 jun 2013
    Berichten:
    1.376
    Locatie:
    Gouda
    hoe staat het met de bouw Jan?

  19. J.B

    J.B

    Lid geworden:
    22 jun 2011
    Berichten:
    519
    Locatie:
    Drenthe
    :p Ben ook wel nieuwsgierig naar de vorderingen

    lang niets meer gezien ,
    hopelijk is alles goed en ligt de bouw niet stil

    groet,

    Joop

  20. wdvanoyen

    wdvanoyen

    Lid geworden:
    25 mrt 2012
    Berichten:
    179
    Locatie:
    x
    Lang niets meer gezien, hoe gaat het met de bouw?
