Bouw Scuderi 4-takt motor

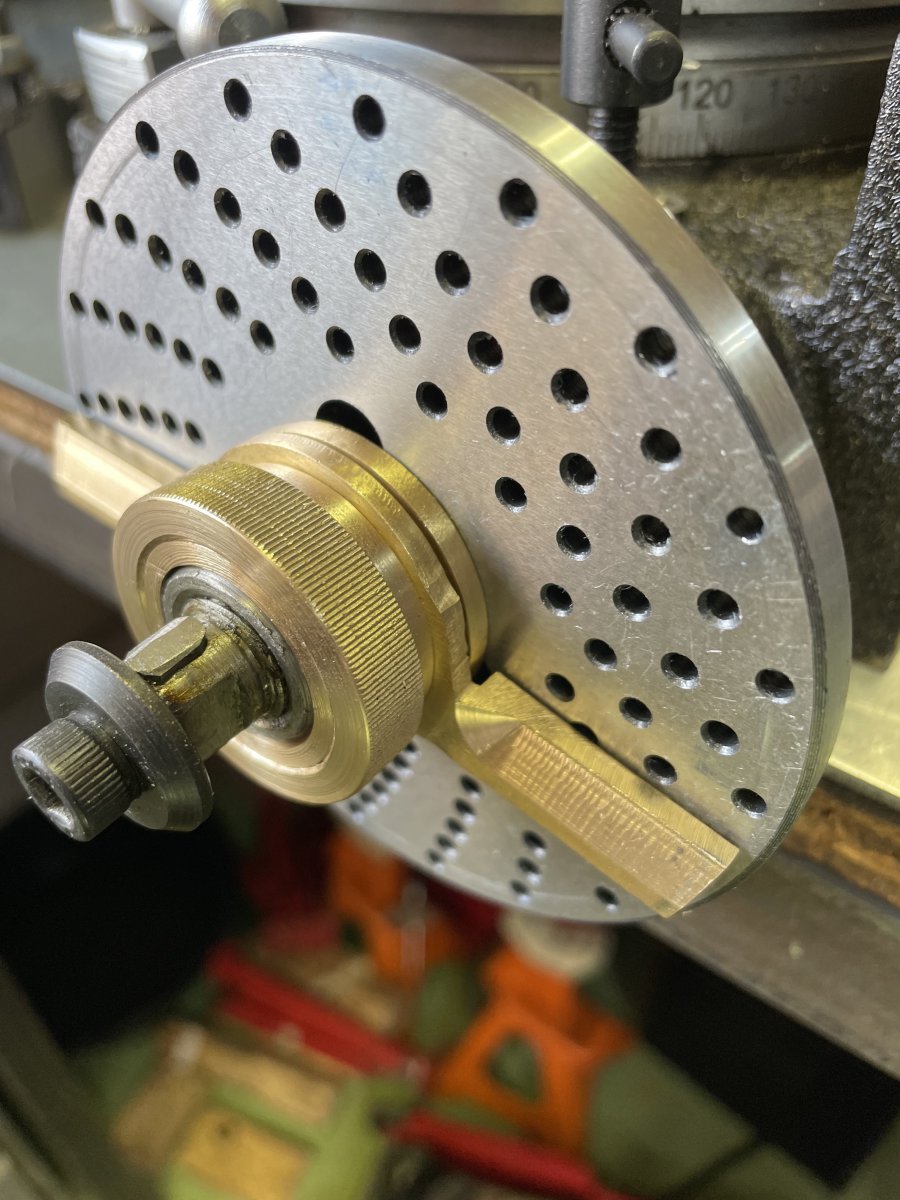

Vorig weekend van Ruud op de Stoombeurs zijn tap en snijplaat te leen gekregen zodat ik ook mijn verdeeltafel op orde kan brengen.

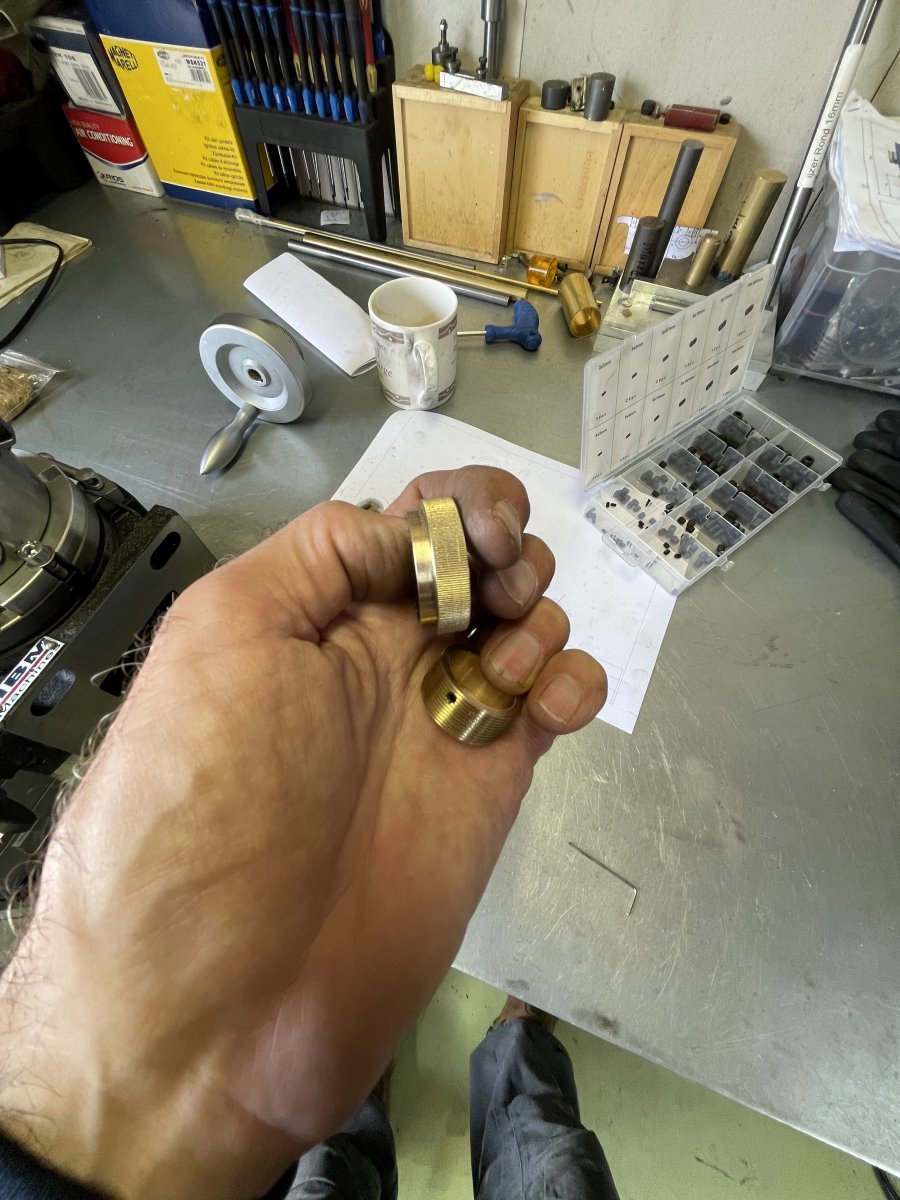

Gelijk maar even, naar het ontwerp van Ruud, de twee onderdeeltjes gemaakt.

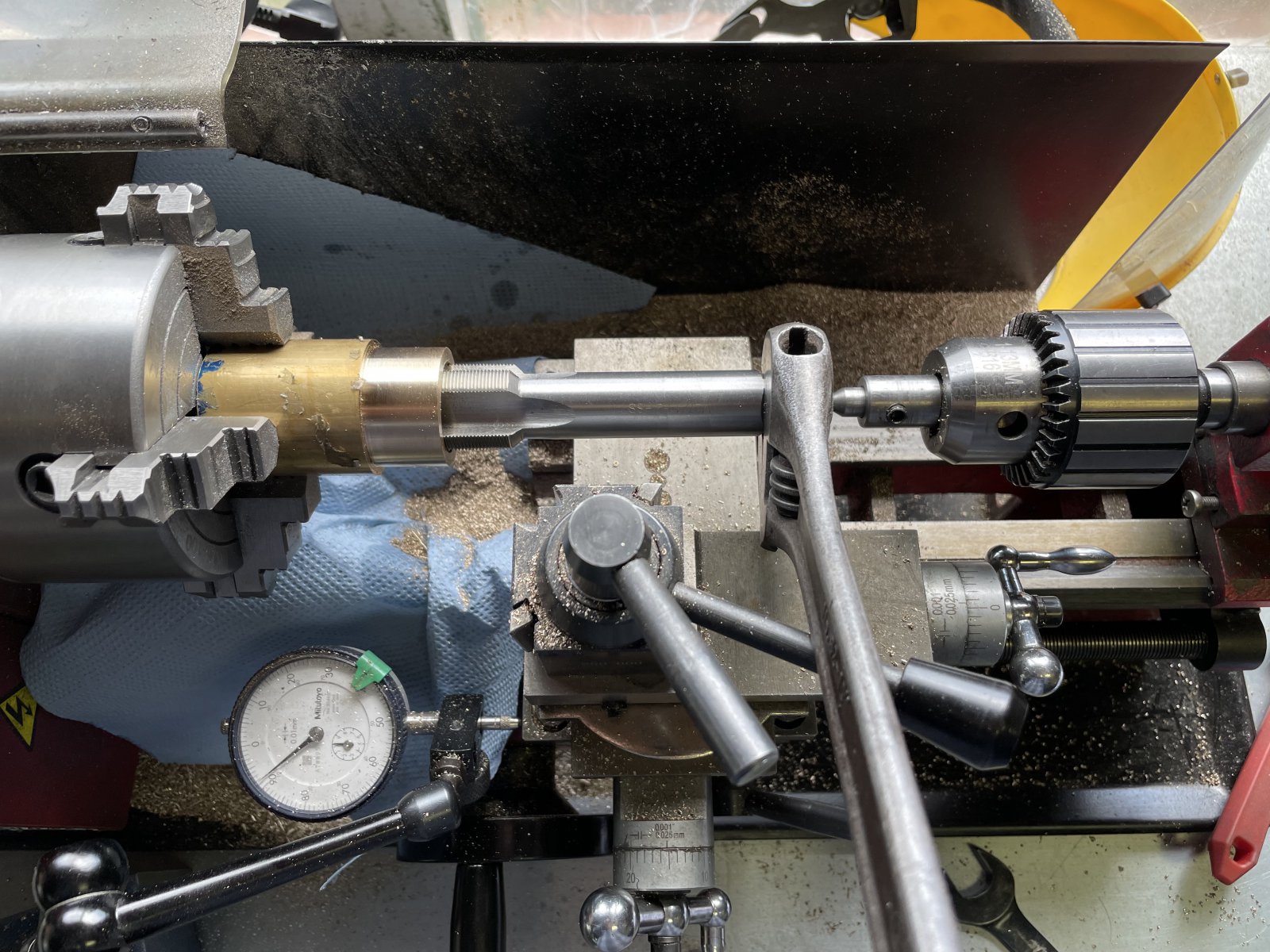

Ruud had me verteld dat hij een moordenaar op de snijplaat had gebruikt. Dus ik voelde me niet bezwaard om met mijn max waterpomptang aan de gang te gaan. Snijplaat op het werkstuk drukken mbv de losse kop en wat ander gereedschap. (grote dopsleutel)


en

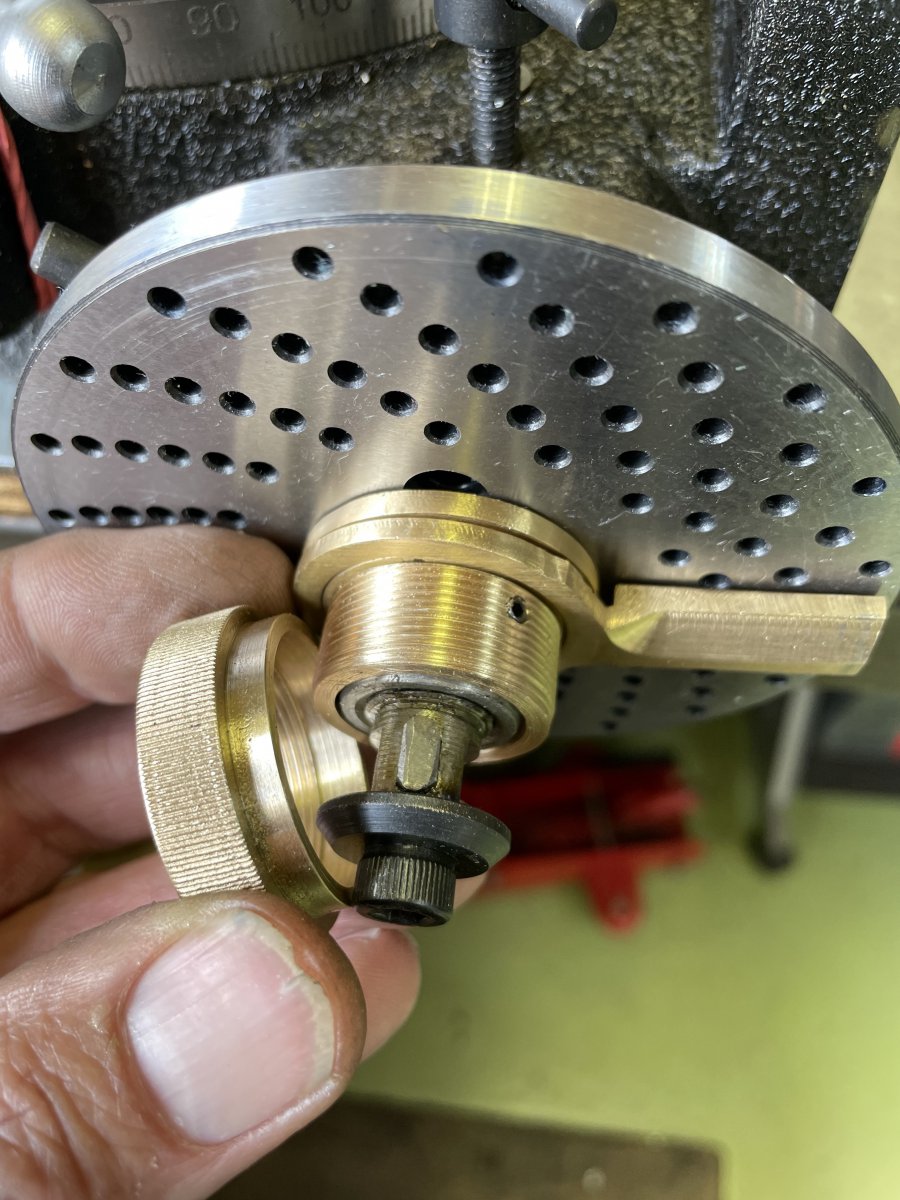

Het tappen van de 21mm was eenvoudig

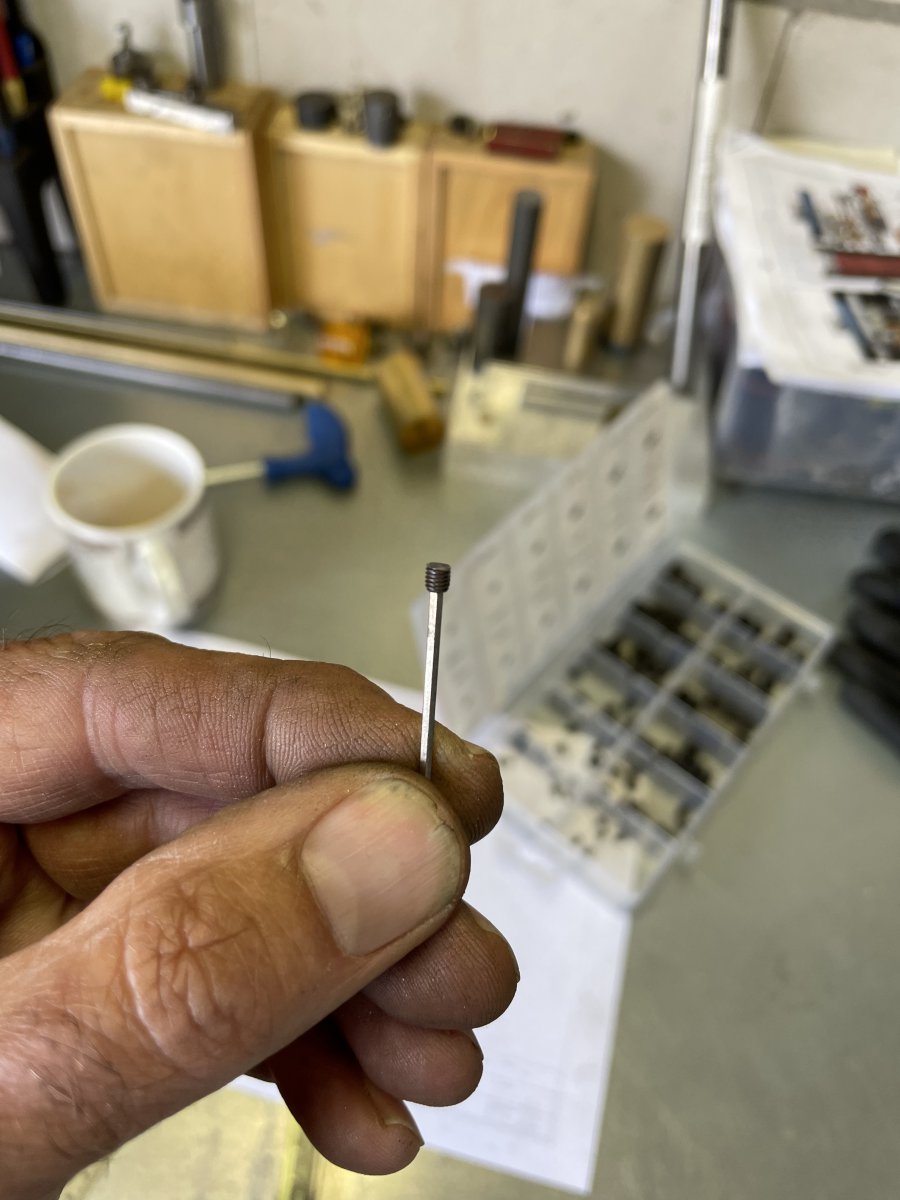

Moest wel een heel klein borgboutje in. 5mm inbusboutje afgeslepen



Weer tevreden met het resultaat







Ruud, hartstikke bedankt voor het ontwerp en het lenen van de tap en snijplaat!

Jeroen

Fijn weer iemand te hebben kunnen helpen.
Misschien dat meer mensen dit idee over gaan nemen.

Mogelijk alle lezers van deze berichten die een zelfde draaitafel hebben gekocht.
Was dit een auto geweest was er een terugroepactie geweest.
Ha, ha

Modelbouwers weten zich en anderen te helpen.
Goed bezig.

Veel modelbouwplezier,
Willum

willum zei:
Afdraaien ging niet?
Dan had je er ook nog een kegelkopje/prikkopje aan kunnen maken.
Een oplossing staat nu bij recht boren
Klik om te vergroten...

bedankt voor de mooie oplossing! Het boutje zit maar in een paar gangetjes schroefdraad. Ik moest m na deze foto nog iets inkorten. Als ik m taps maak verlies je wellicht nog een gangetje. Dus ik heb het zo maar gelaten. Borg boutje drukt op een stalen rand, relatief kleine radius en het hoeft ook weer niet super strak/vast te zitten.
Jeroen

Als ik 'm taps maak verlies je wellicht nog een gangetje.

Als je het boutje aanpunt moet er eigenlijk een putje in de as zitten.
Die vlakke kopjes worden onder andere gebruikt om spiebanen aan te drukken
en de poelie op zijn/haar plek te houden.
Vast is vast, niet forceren.

Veel modelbouwplezier,
Willum

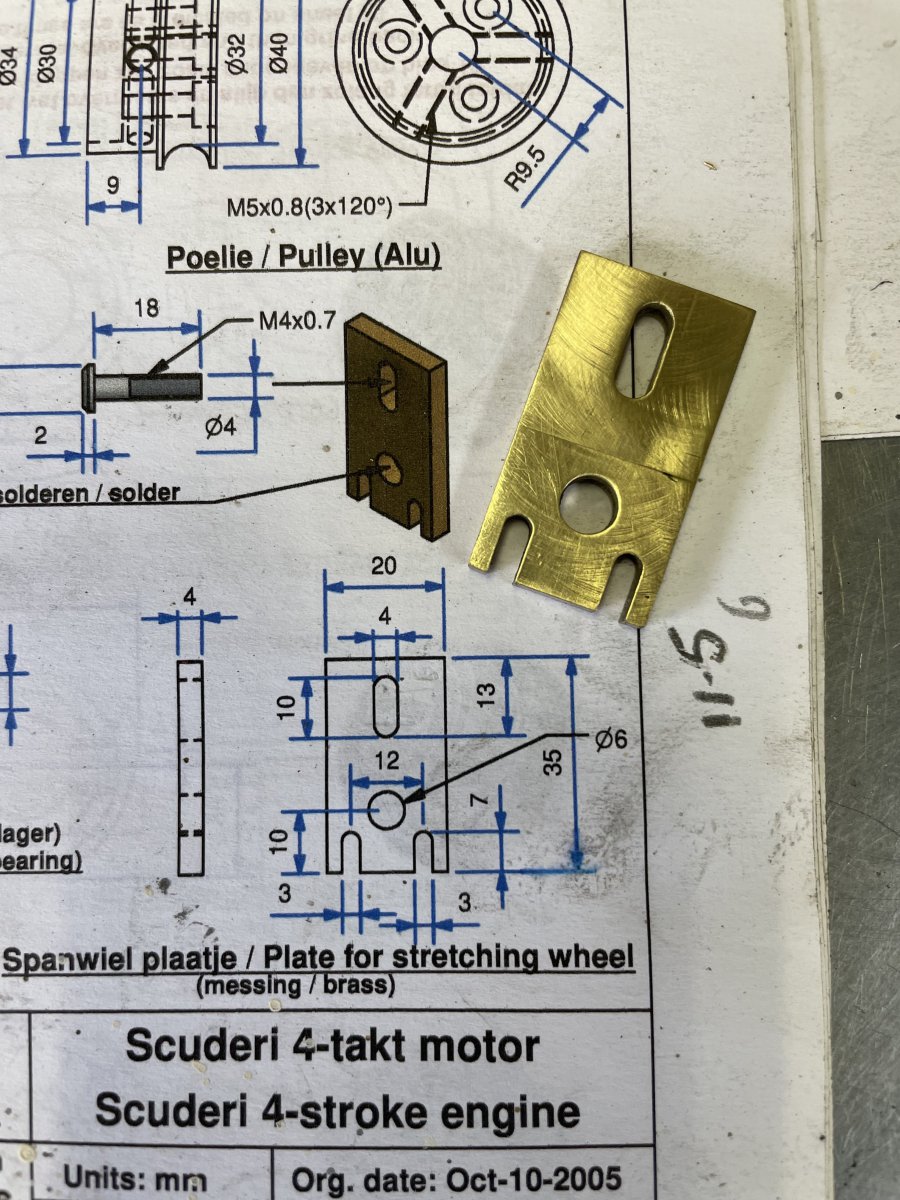

Vandaag eindelijk weer eens aan het modelgouwen geweest. Weer een onderdeeltje klaar:

Met behulp van dit plaatje kun je een van de spanrollen verzetten om de distributieriem te spannen.



Was leuk om weer even achter mijn freesmachientje te staan, draaien aan wieltjes, meten, klooien met de DRO.

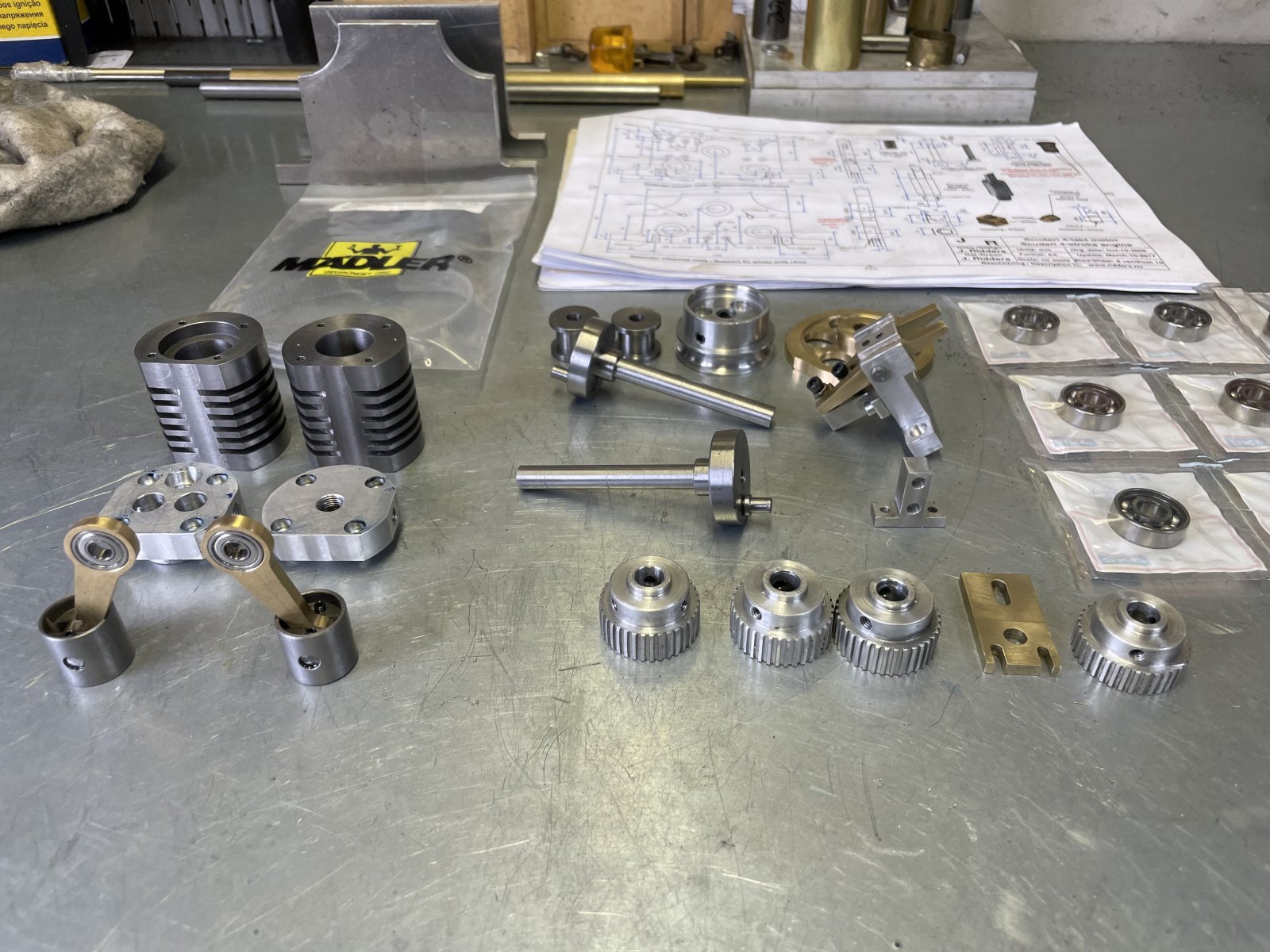

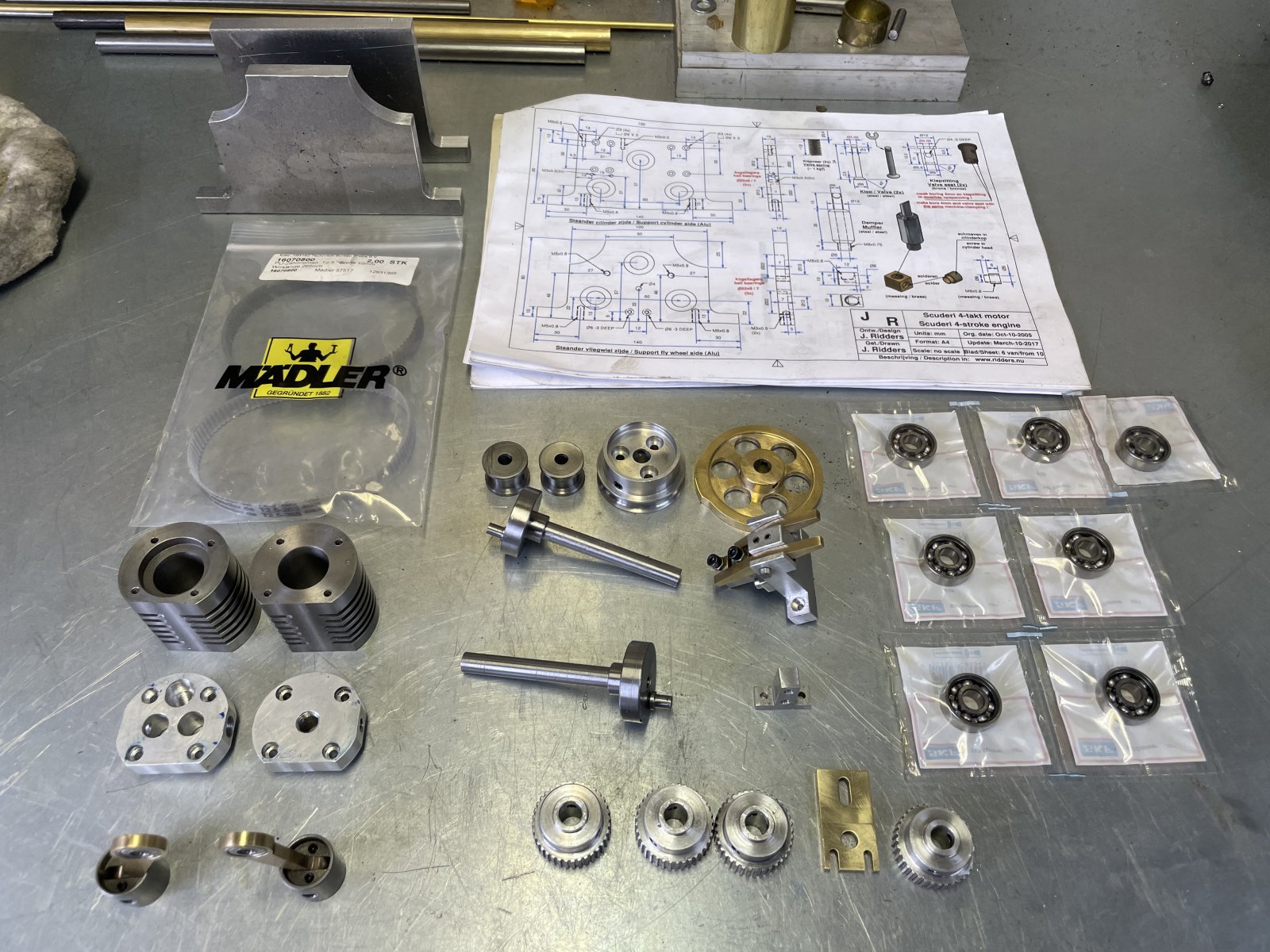

Nog maar eens even alles uitgestald wat ik zover heb gemaakt (en een paar onderdeeltjes gekocht)





Moet nog heel wat gebeuren. Maar ik ga gewoon rustig door. geen haast. Morgen vertrek ik voor een paar dagen naar noord Duitsland in mijn oude Mercedes W123 voor een bezoekje aan Wilhelmshaven en een hele grote klassieke autobeurs.

Volgende week ga ik een weekje op pad met de Alfa Spider naar Italie en Zwitserland. Als ik daar van thuis ben, moet er weer hoognodig aan de Jeep worden gesleuteld. (nieuwe radiateur, thermostaat, waterpomp, voorste krukaskeeerring en harmonische demper/pulley. )

Ik ben afgelopen weekend naar de Internationale Stationaire Motorshow in Nuenen geweest. Erg leuk en leerzaam en ook veel te zien en op te steken (en te kopen) voor (metaal) model bouwers!!

Hier kun je een en ander nog eens nalezen.

https://www.team-bhp.com/forum/inte...ationaire-engine-show-nuenen-netherlands.html

Of als je geen zin hebt om daar helemaal door heen te gaan: Een klein impressieYoutubje:


Jeroen

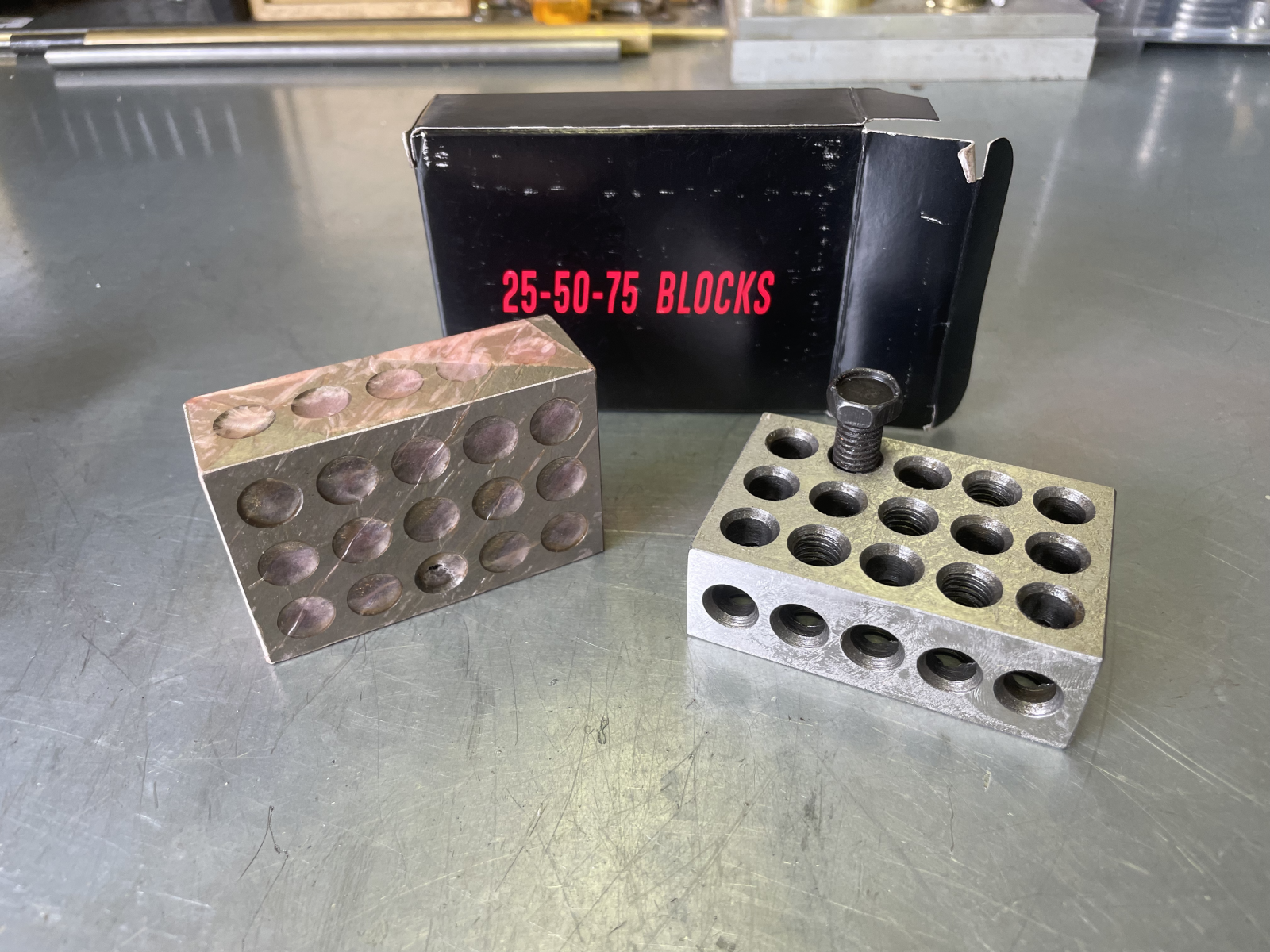

Ik was al een tijdje op zoek naar een setje 1 2 3 blokkjes. China levert zowel metrische als imperische. Maar bij navraag zijn de metrische blokjes weliswaar metrisch van afmeting (25x50x75) maar zijn de gaten altijd nog steeds voorzien van imperisch draad.

Eindelijk deze gevonden

https://nl.aliexpress.com/item/4000..._list.0.0.3dce79d2ttOYXb&gatewayAdapt=glo2nld

Alleen de blokjes, dus zonder boutjes en doosje is Euro 26,80 inclusief verzenden!

Gisteren ontvangen en vanochtend voor de zekerheid toch maar even een (metrisch) boutje erin gedraaid!


Alle vier de auto’s doen het redelijk, de tuin is inmiddels winterklaar en de bladen vandaag ook weer geruimd. Regen en wind buiten, dus weer tijd om verder te gaan met mijn motortje!.

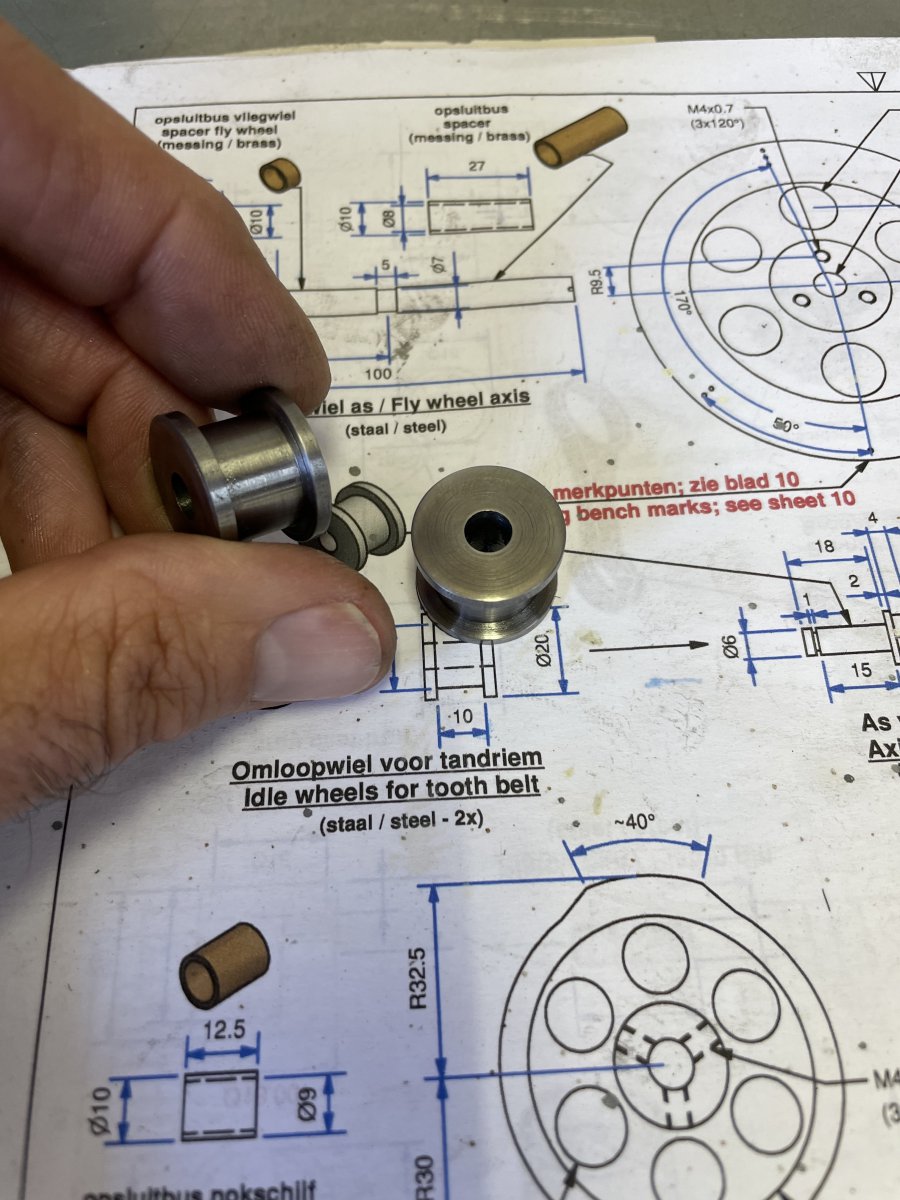

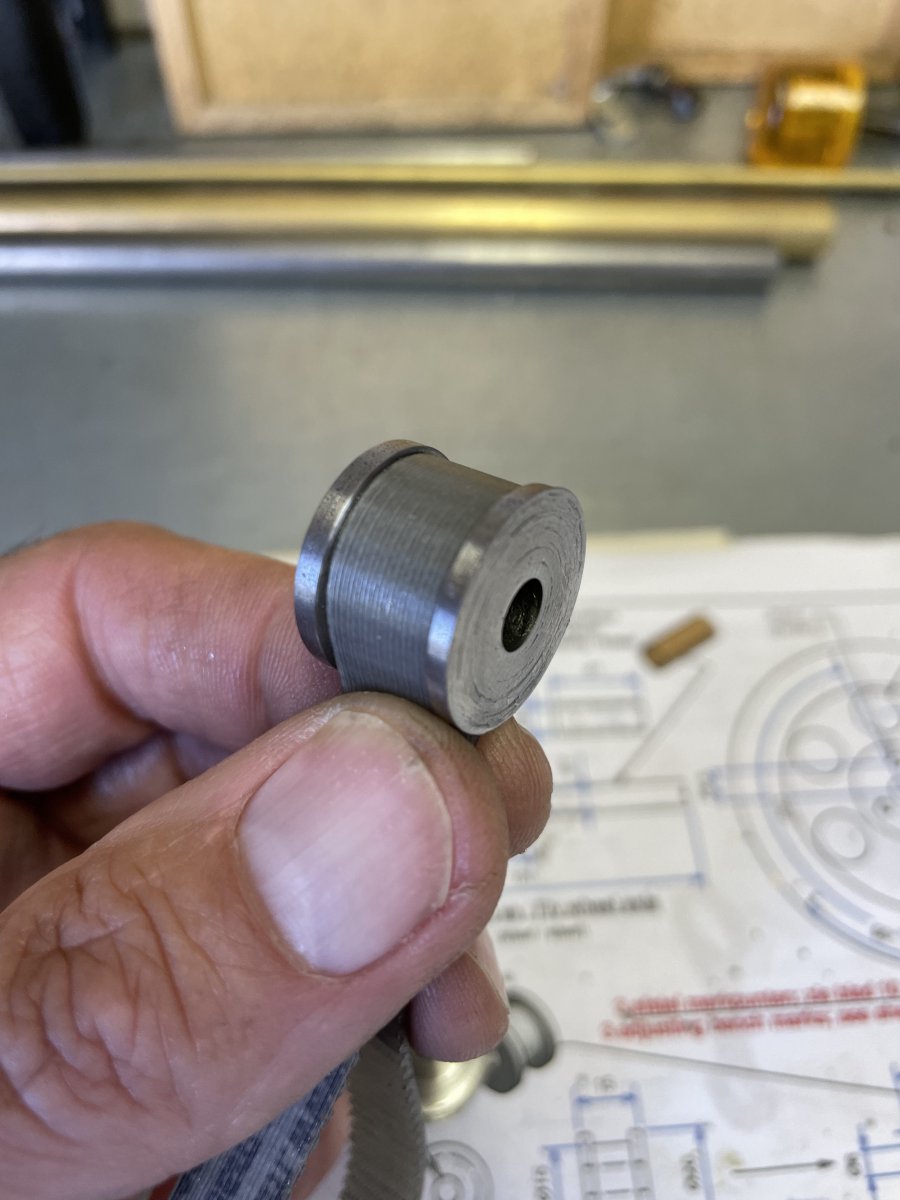

Klein beginnetje gemaakt; Asje voor het spanwieltje van de distributieriem.





Moet binnenkort ook weer gaan (hard) solderen. Ik moet nog eens op marktplaats gaan rondkijken voor een nieuwe brander net zo iets als Ruud onlangs te pakken wist te krijgen.

Even nog iets anders, wellicht interessant voor sommigen onder ons: Op 17 december organiseert de Stichting Historische Verbrandingsmotoren Papendrecht (SHVP) haar jaarlijkse open dag. Als je geïnteresseerd bent in (diesel motor) techniek zeer aan te bevelen. Ik ben er paar jaar geleden geweest en schreef bijgaand stukje voor mijn vrienden in India;

https://www.team-bhp.com/forum/inte...-unique-diesel-engine-museum-netherlands.html

Jeroen

Fijn dat de bladeren weer opgeruimd zijn Jeroen.
Spanrol en asje heb je al klaar?

Brander,
Op marktplaats staat diezelfde niet meer.
Die licht hier na enige uurtjes werk weer te blinken zoals het hoort.

Heb je al een idee waar je jouw zuurstof vandaan gaat halen?
Propaan kan gewoon uit iedere soort van fles.

Veel modelbouwplezier,
Willum

JeroenDorr zei:
Even nog iets anders, wellicht interessant voor sommigen onder ons: Op 17 december organiseert de Stichting Historische Verbrandingsmotoren Papendrecht (SHVP) haar jaarlijkse open dag. Als je geïnteresseerd bent in (diesel motor) techniek zeer aan te bevelen. Ik ben er paar jaar geleden geweest en schreef bijgaand stukje voor mijn vrienden in India;

https://www.team-bhp.com/forum/inte...-unique-diesel-engine-museum-netherlands.html

Jeroen
Klik om te vergroten...

Thks Jeroen, ondanks de afstand zullen we kijken of het lukt..

Gisteren de hele middag lekker aan het rommelen geweest!

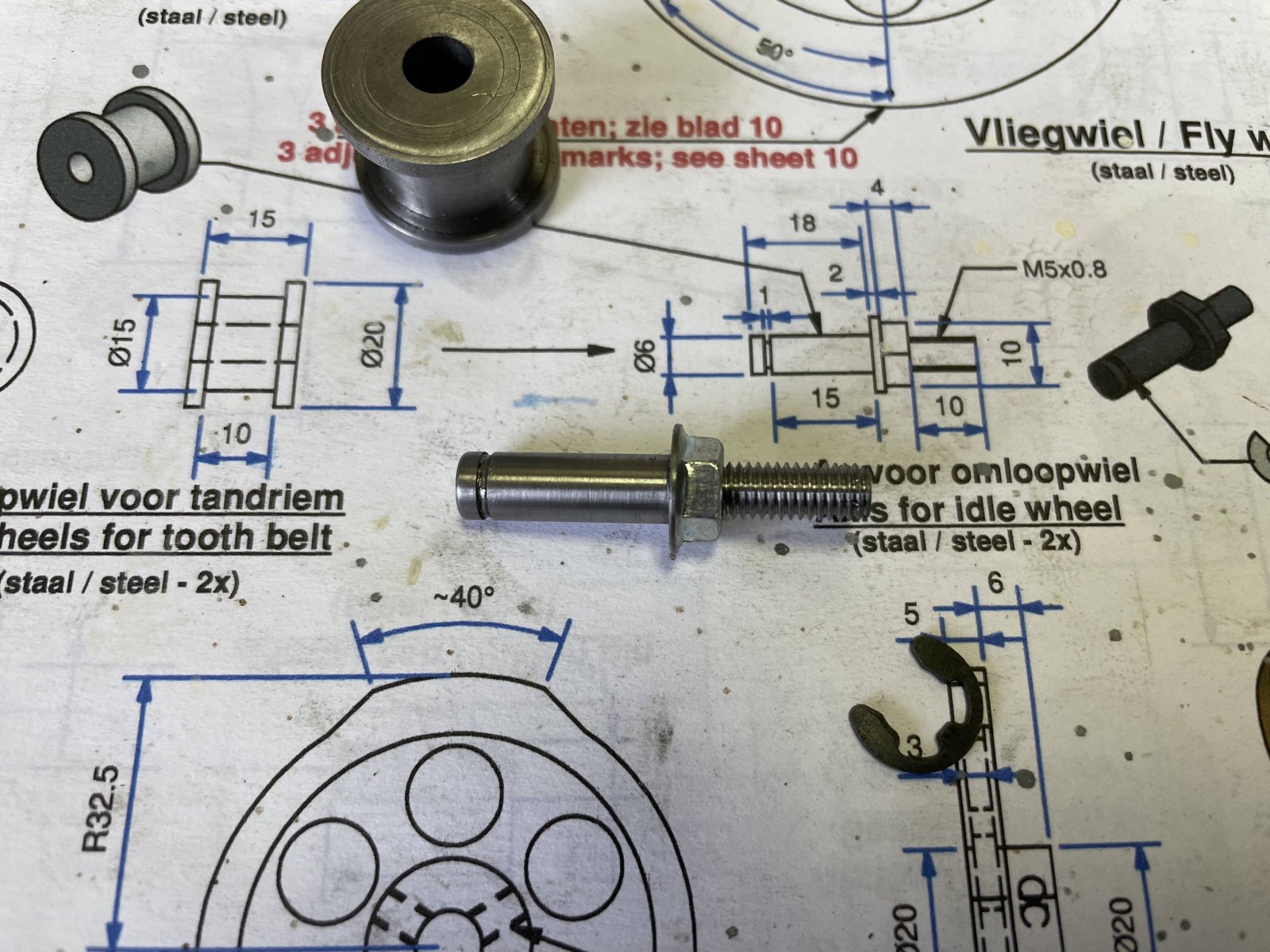

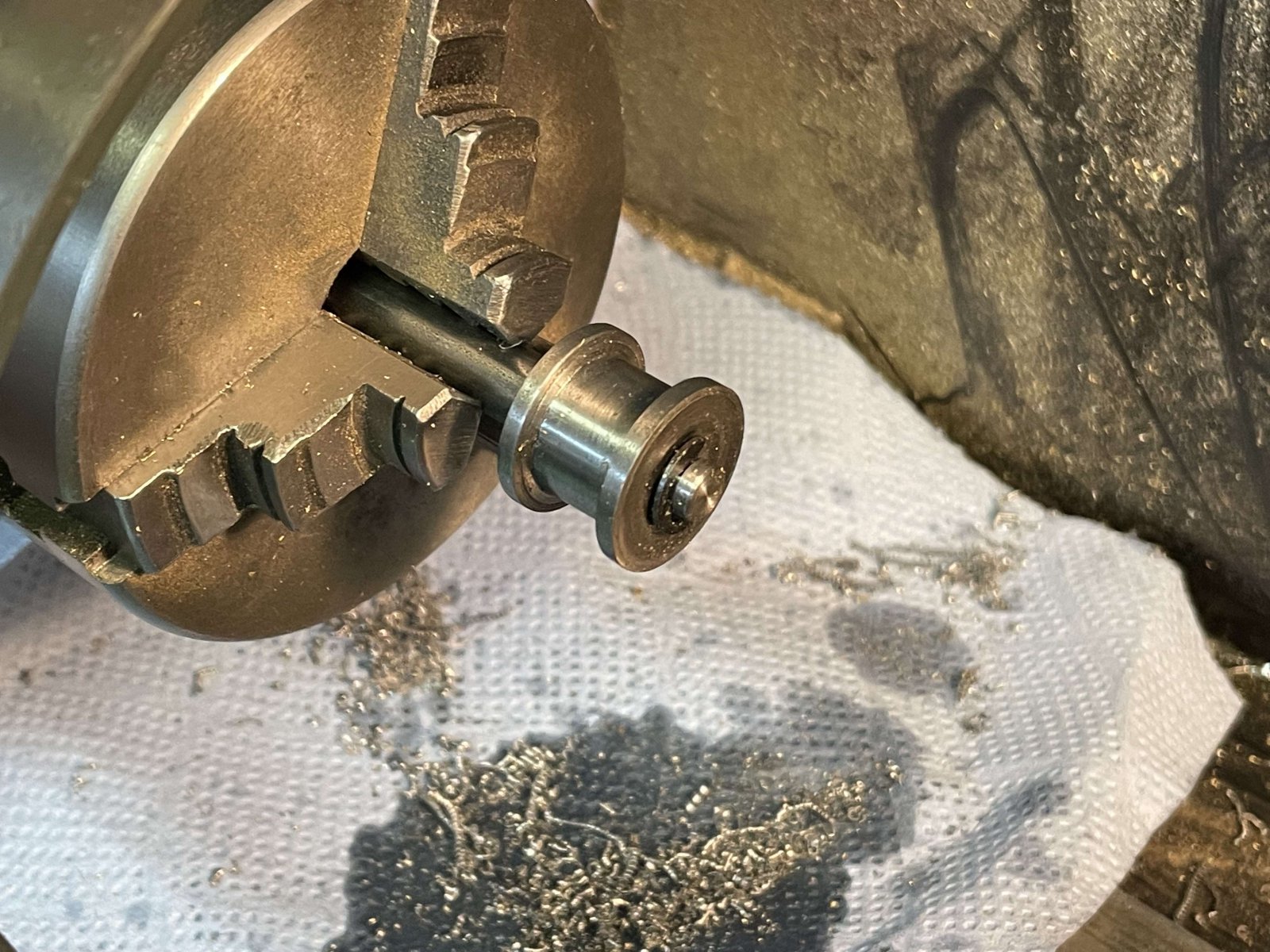

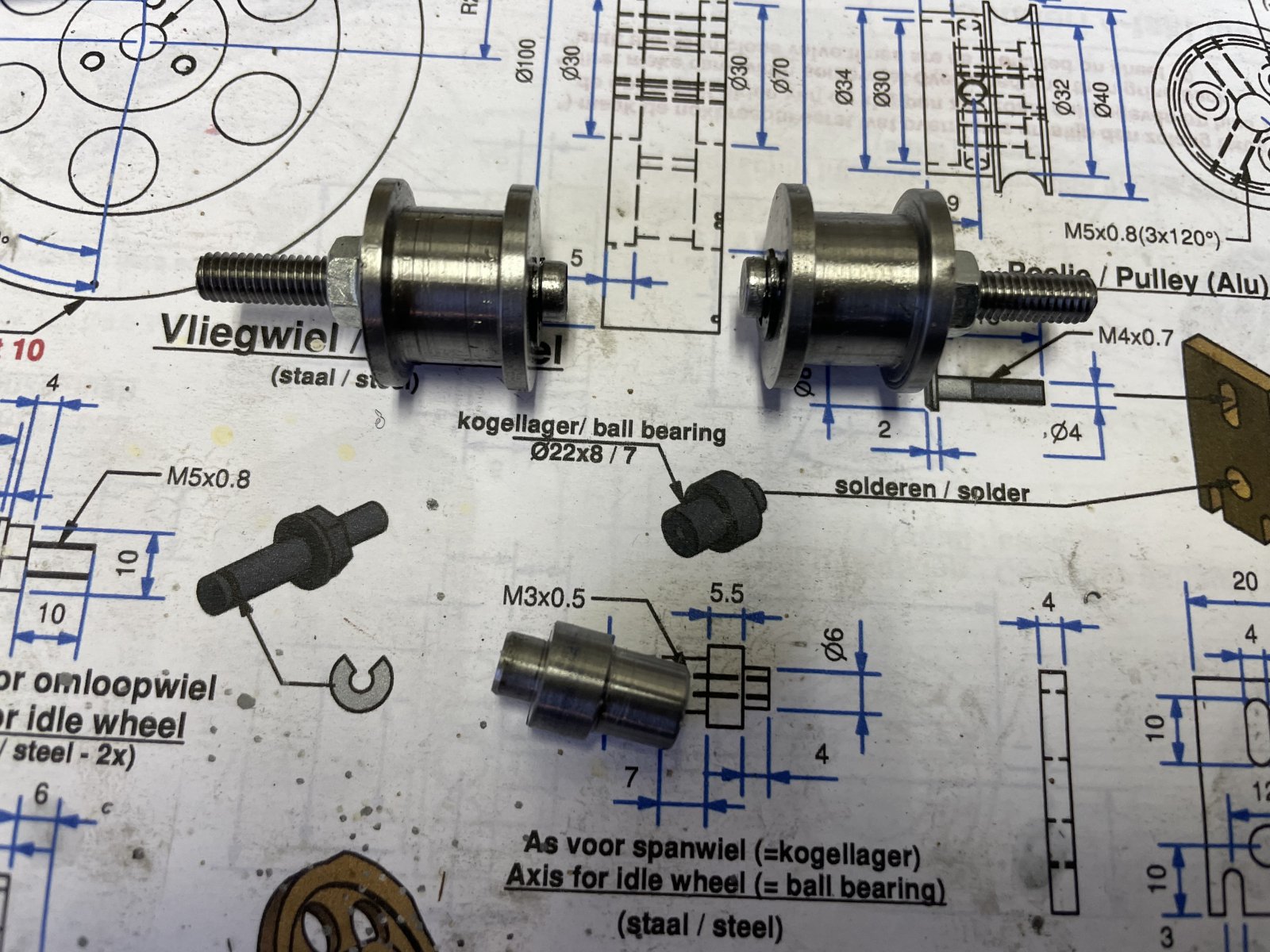

Eerst maar het eerste asje afgemaakt.

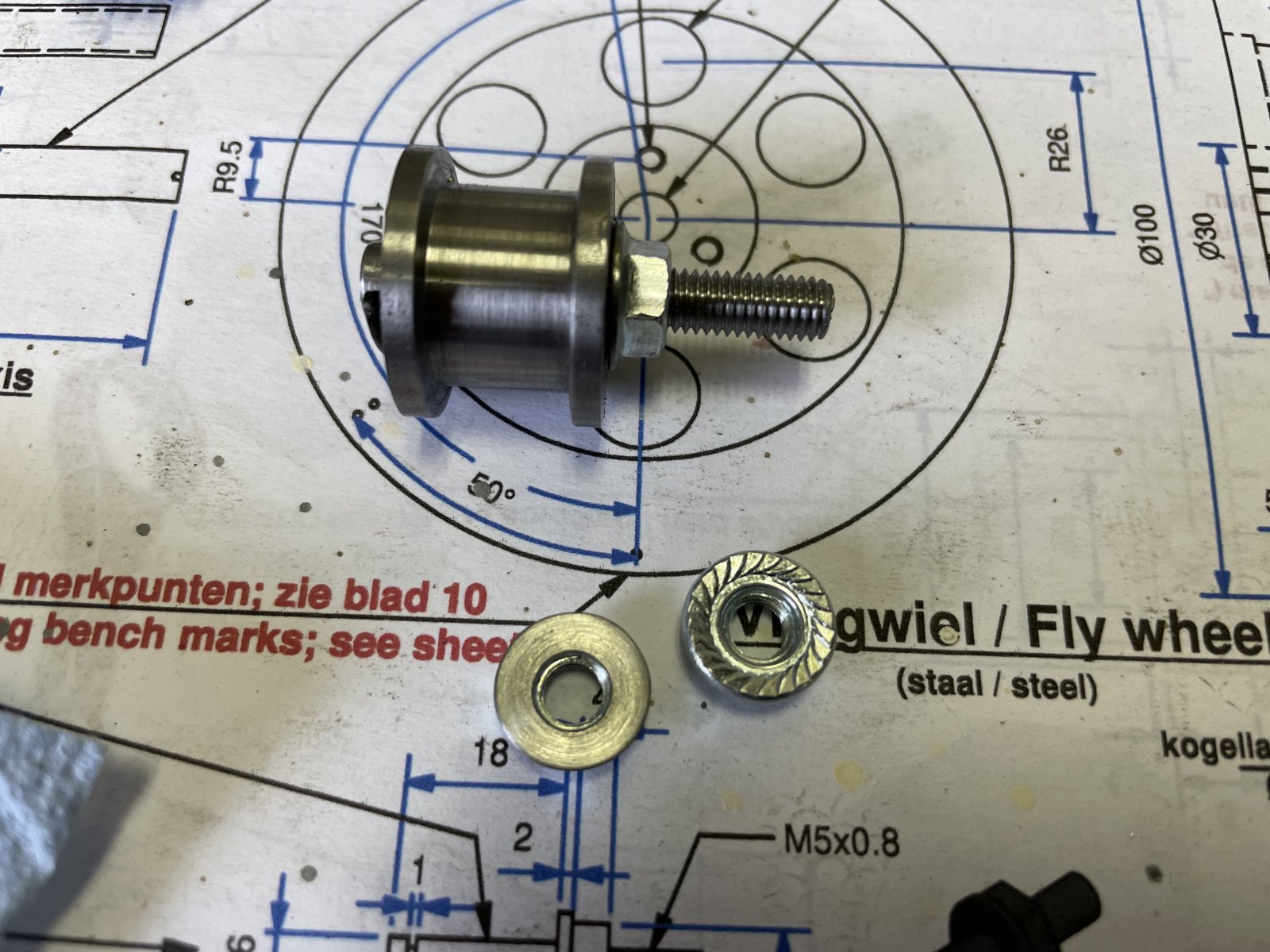

Ik heb een paar zelfborgende flensmoeren wat afgedraaid en die passen zo mooi. Het messing spanwielplaatje had ik al eerder gemaakt.

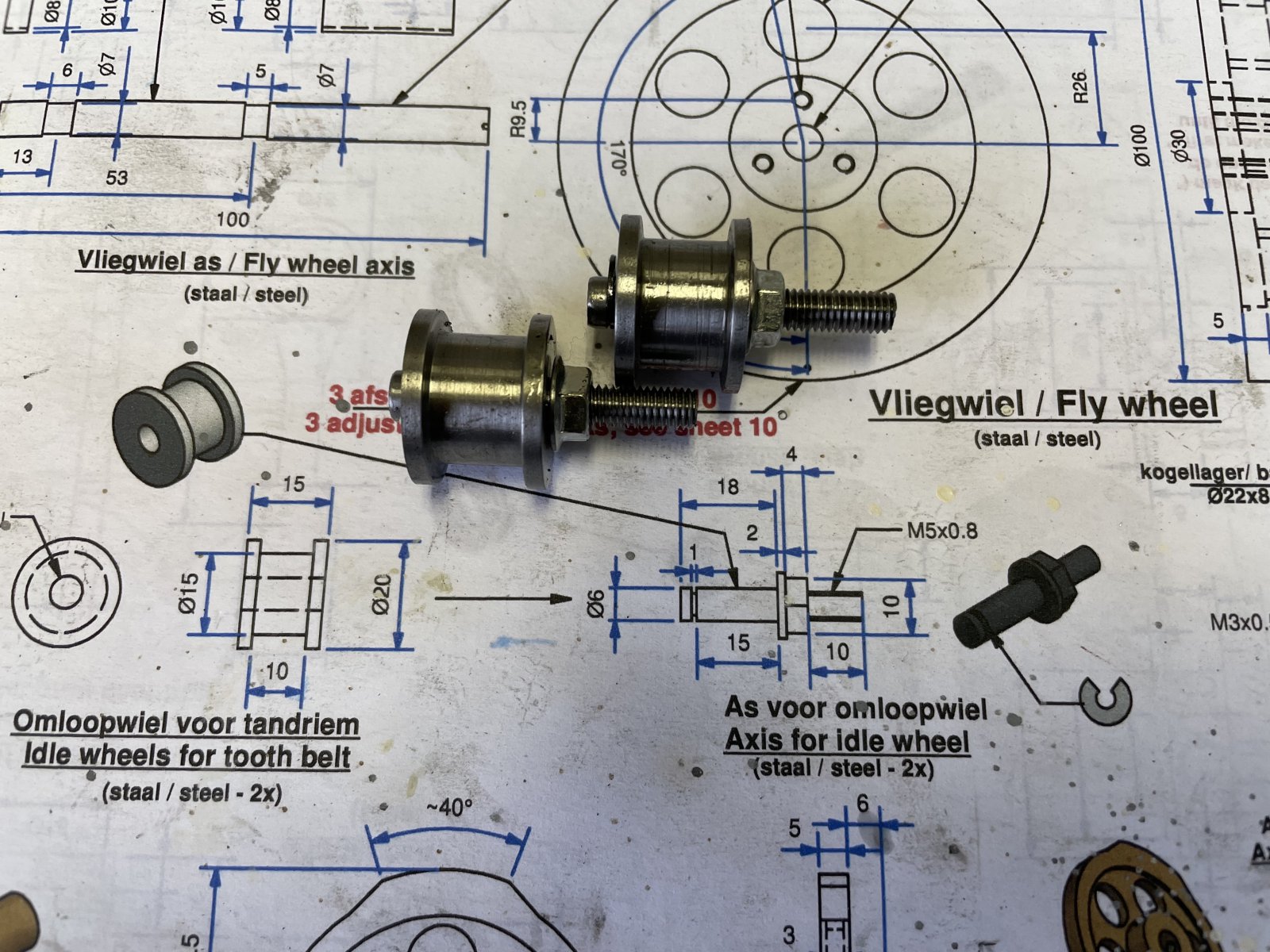

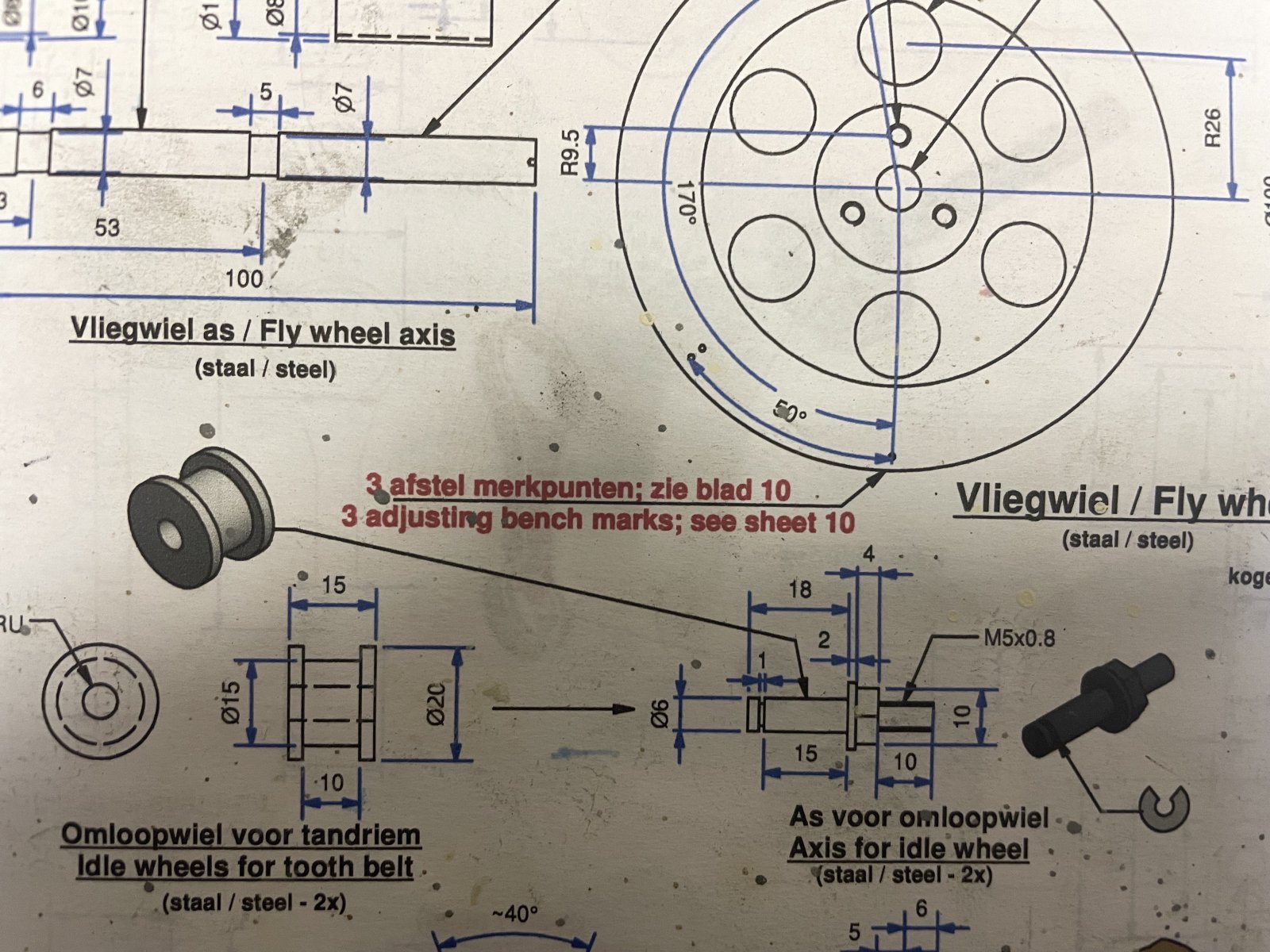

Twee stuks nodig, dus twee stuks geproduceerd. Ik heb een paar mm extra draad gemaakt aan beide tov de tekening. Deze wieltjes moeten zodirect netjes uitgelijnd worden tov elkaar en de andere (tand) wielen. Dat gaat wat makkelijker als er nog wat te stellen valt.

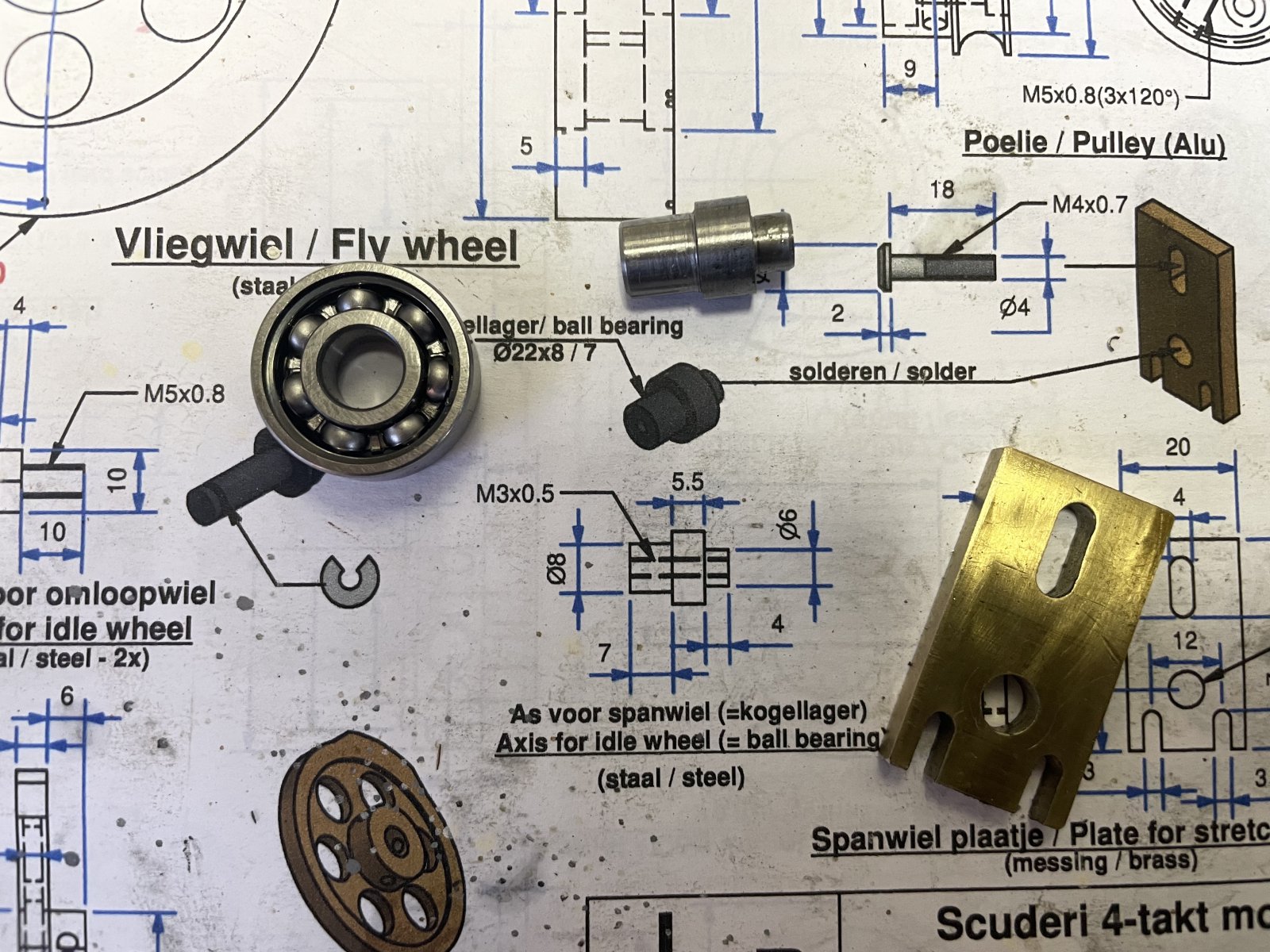

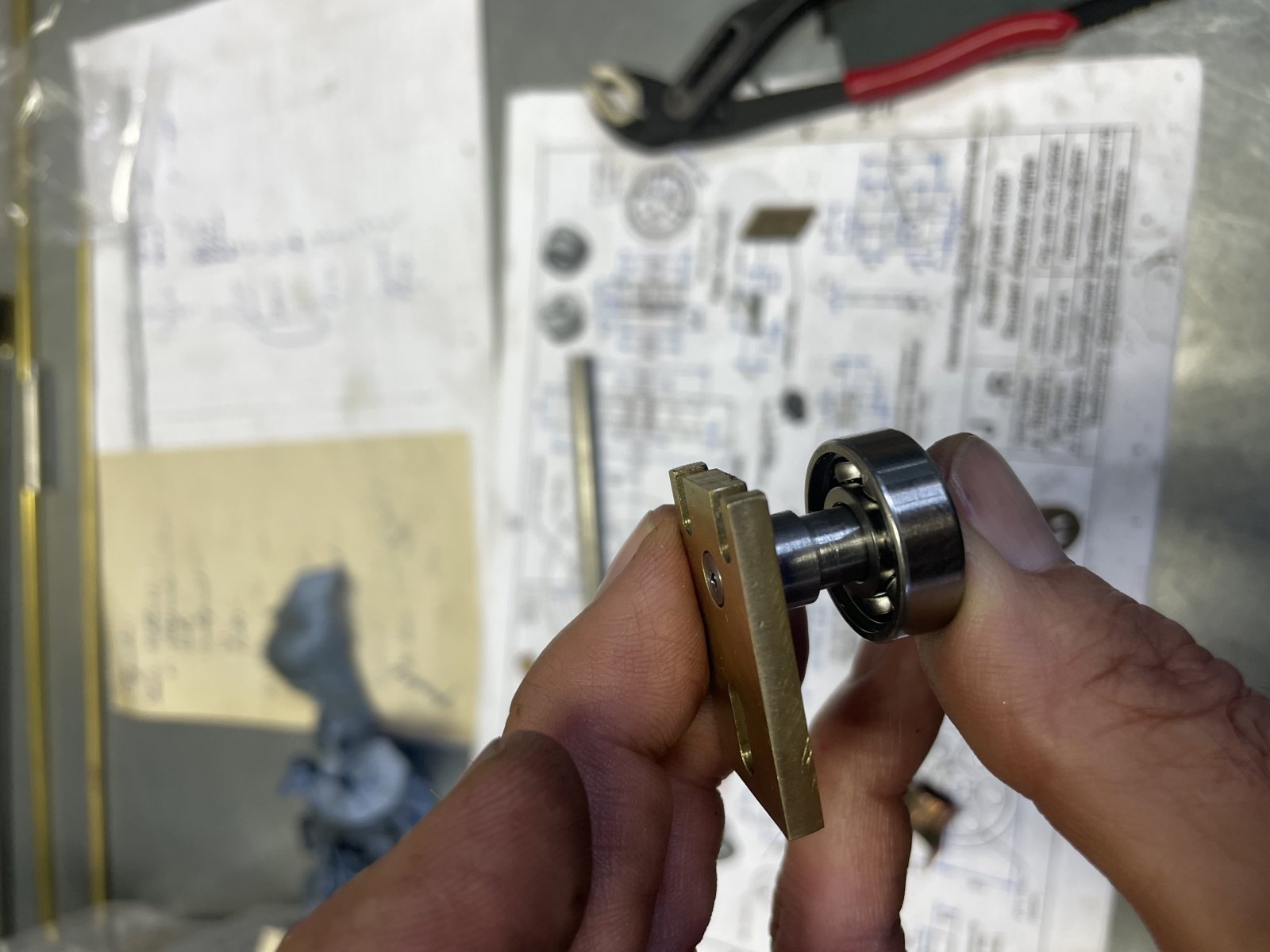

Gelijk maar doorgegaan naar het volgende asje van het spanwieltje. Het spanwieltje is gewoon een lagertje waar de achterkant van de getande distributieriem overheen gaat.



Het asje moet worden gesoldeerd in het plaatje. Het lagertje zit met een lichte klempassing op het asje (hier niet volledig erop gedrukt.)



Productie van een middagje!


Net als Ruud heb ik ook een mooi brandersetje op marktplaats gescoord! Ik hoop dat het vandaag arriveert.

Jeroen

Zit nog steeds op mijn brandersetje te wachten. Wordt volgens de verkoper vandaag geleverd. Duimen maar.

Ondertussen wat verder geprutst.

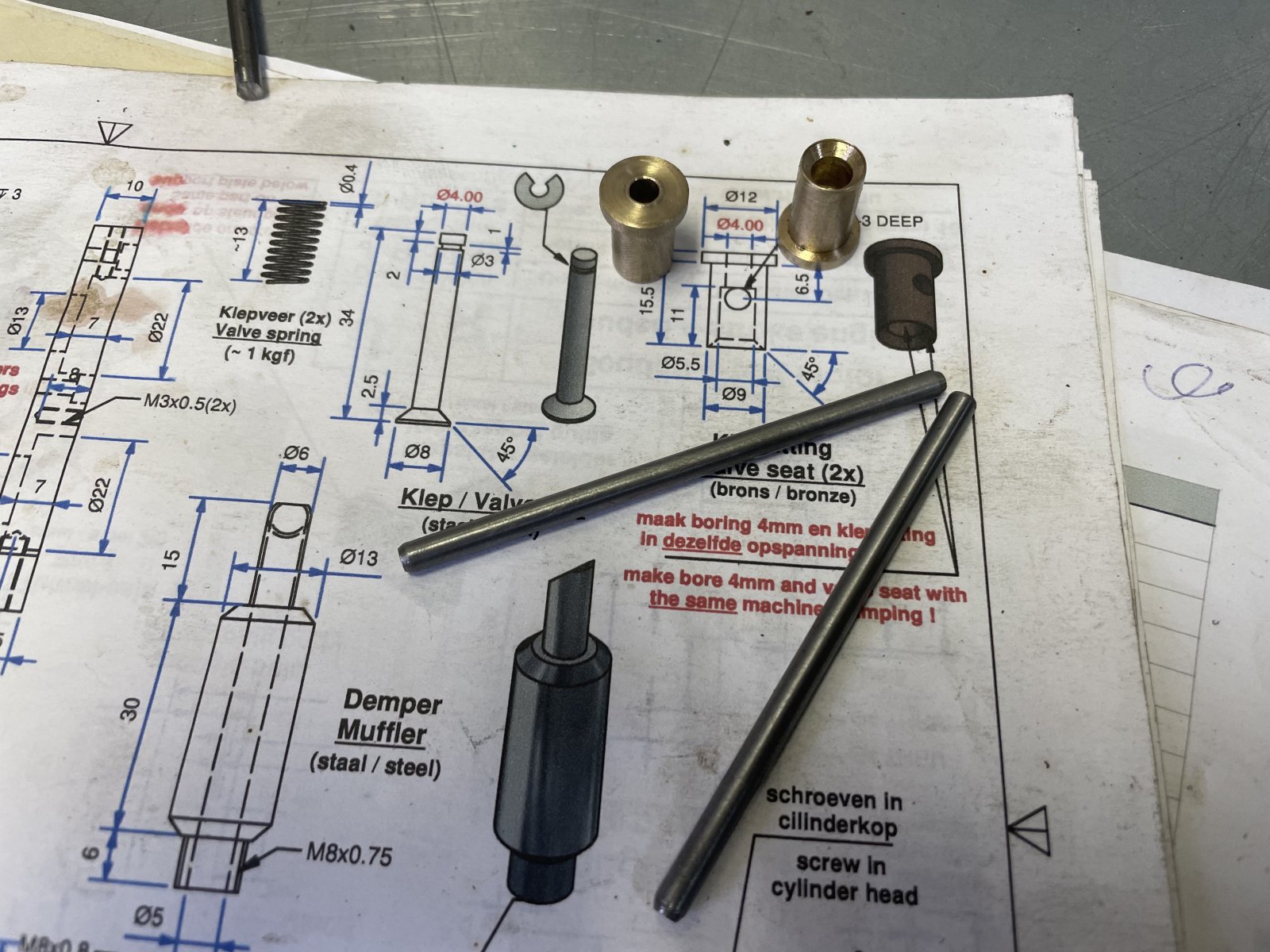

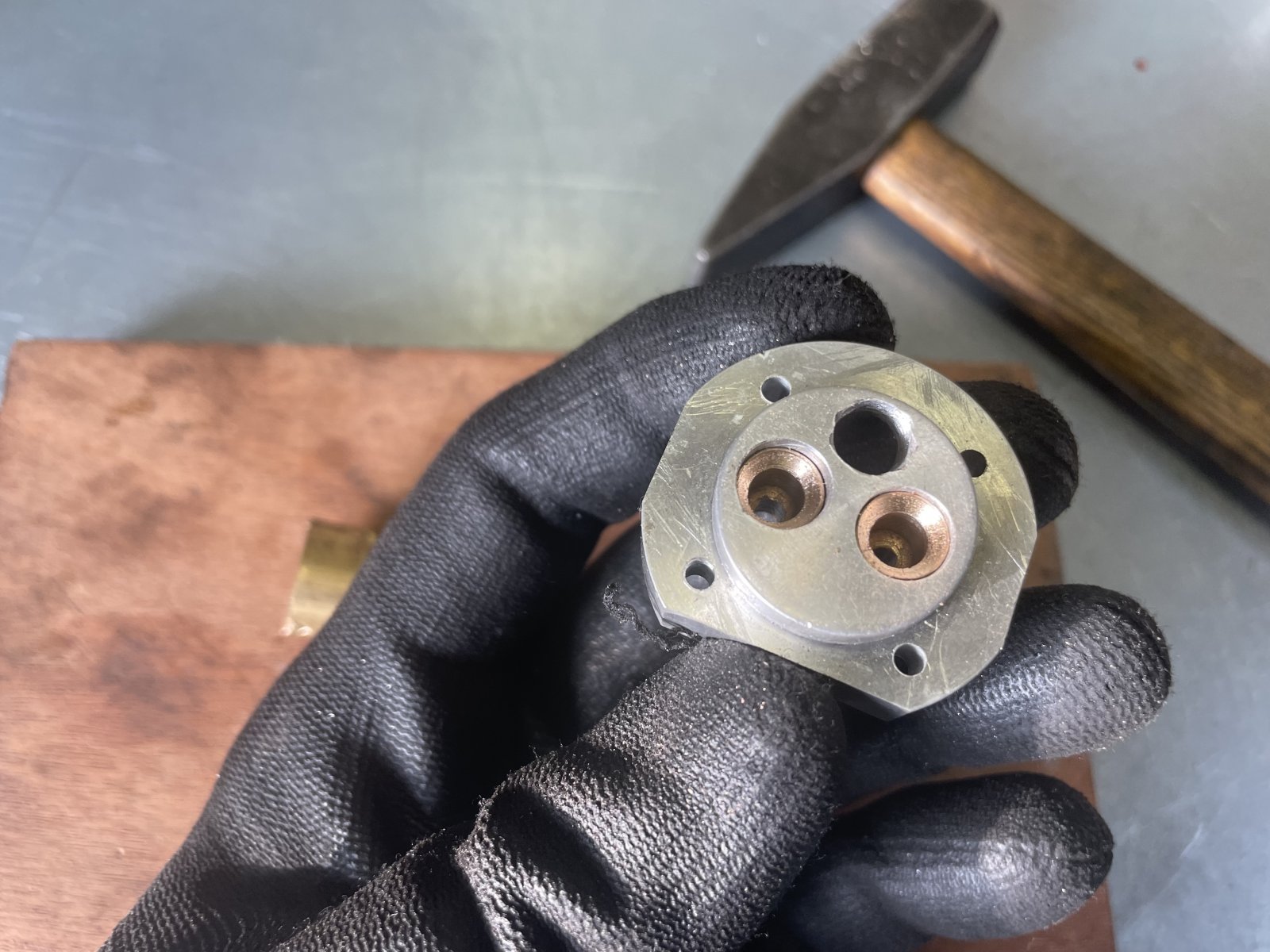

Twee stuks bronzen klepzittingen/geleidingen gemaakt en twee stalen stoterstangetjes

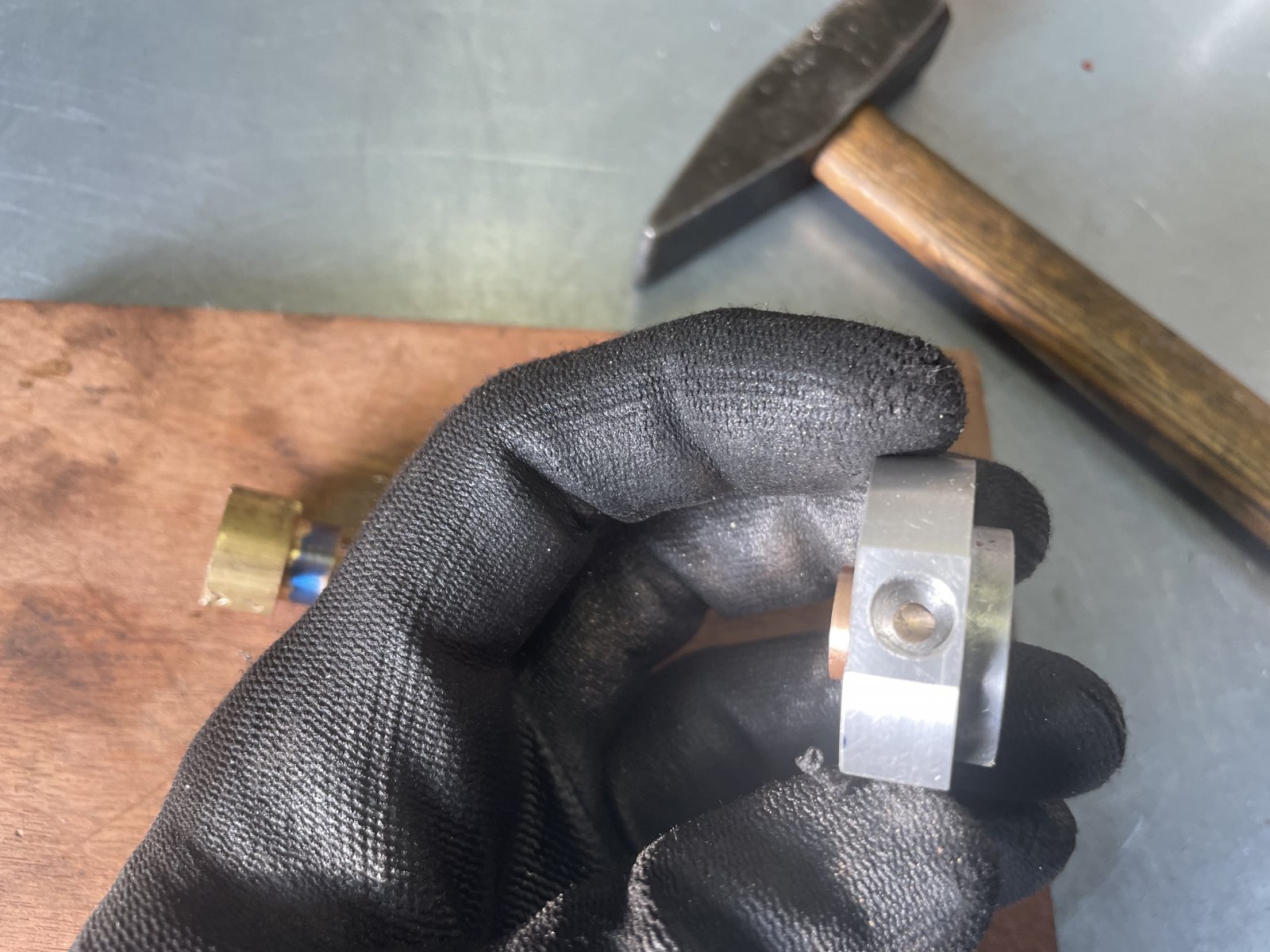

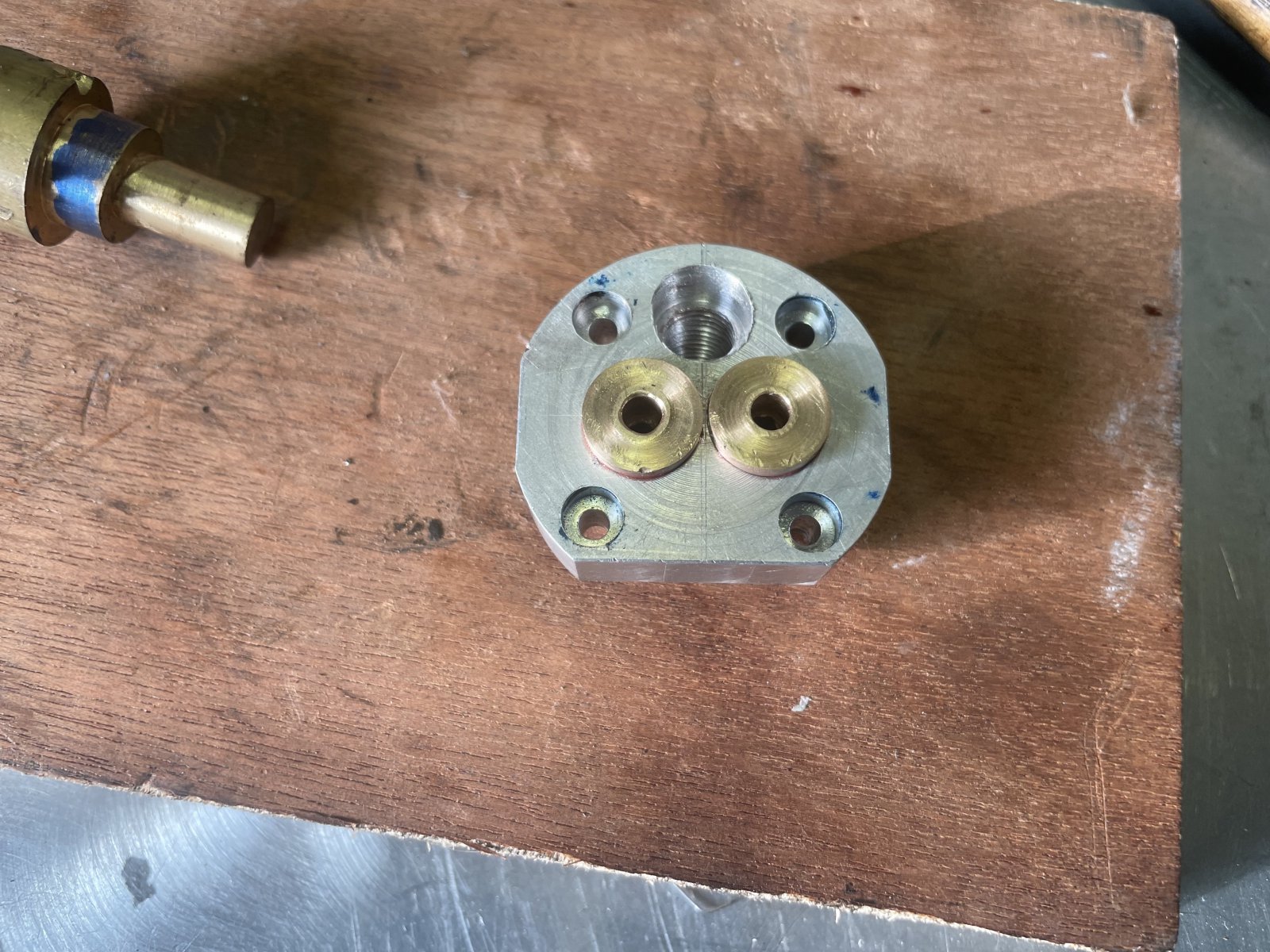

Vanochtend moest mijn vrouw weg en dat is altijd een mooi moment om haar oven en freezer voor mijn modelbouw in te zetten. Cilinderkop op 60o en de klepzittingen/geleiding op -18. Paar ferme tikken en ze zaten op hun plek! Moeten wel goed vastzitten want er komt toch wel een 5-6 bar druk op bij ontsteking van het mengsel




Deze gaten moet ik nog doorboren en daarna de klepdoorvoer nog ruimen. Hierna komen de twee klepjes. Die moeten heel precies en soepel door de klepgeleiding gaan. Zitten verder geen afdichtingen op. Klepjes moet ik ook nog inslijpen op de zitting.



Jeroen

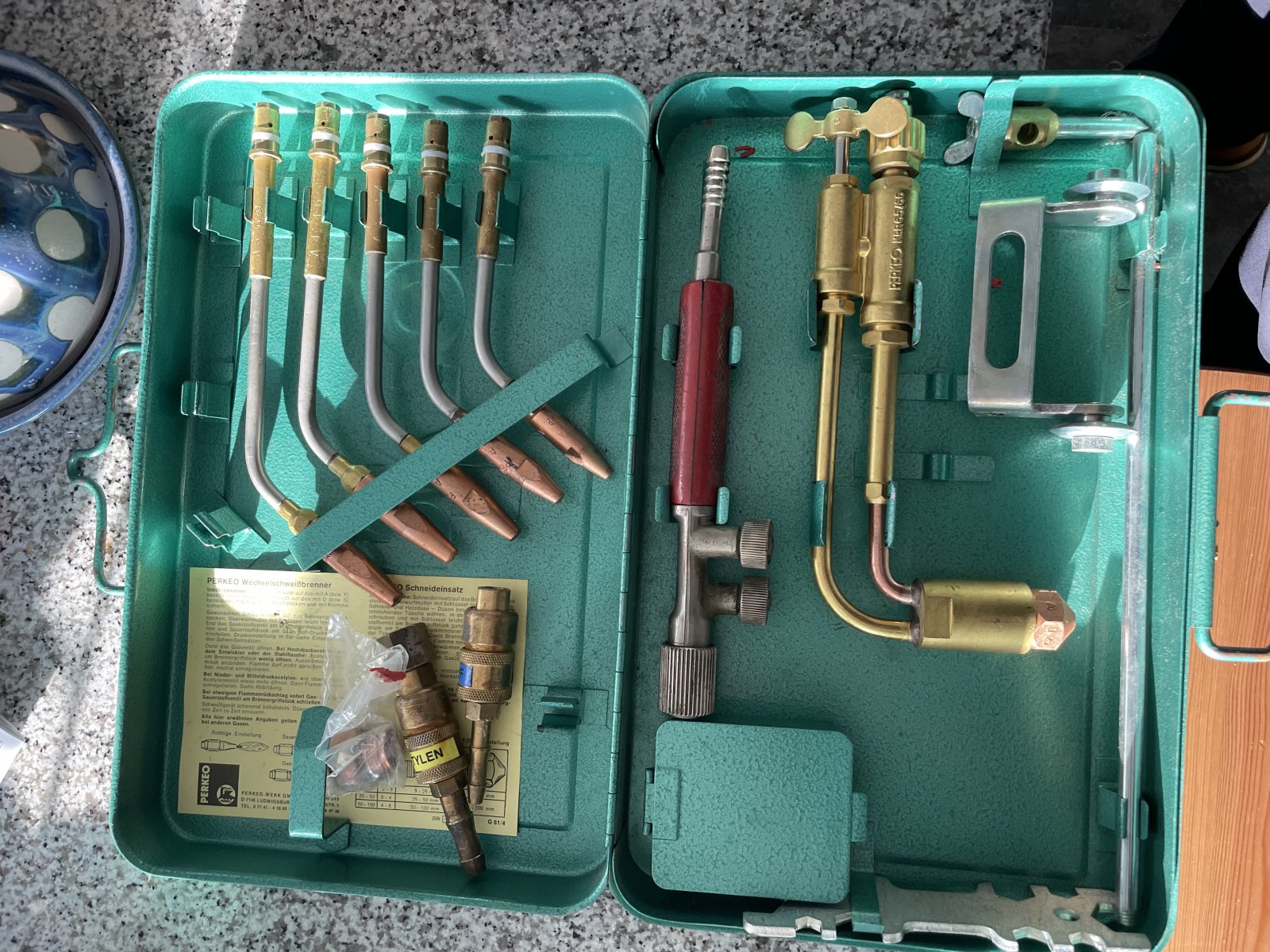

Dat ziet er vrijwel nieuw uit Jeroen.
Mooie aanwinst.

Handgreep kunnen we ruilen,
Moeren ertussen schroeven,
dan is je kistje compleet.
Jammer dat de zuurstof snelkoppeling niet compleet is.
Had op de slangen en reduceren gepast.

Leuk die gele bijlage in het kistje met links de soldeer vlam instellingen als voorbeeld.

Snijbrander en cirkel hulpstuk goed bewaren.
Kostbaar kistje...

Veel (hard)soldeerplezier,
Willum
