Bouw van de Stuart Twin Launch

[Gea]

Het is dan wel een duur ongelukje, volg de link: Twin Launch (stuartmodels.com)
De genoemde prijs £ 47,45 is zonder VAT, ca. £ 9,- en verzendkosten.
Zelf zou ik denken aan een alternatieve wijze van opbouwen van de krukas.
Groet, Henk.

Dat bedoel ik dus , meer dan 50 € voor dat gietstuk.



[norwin]

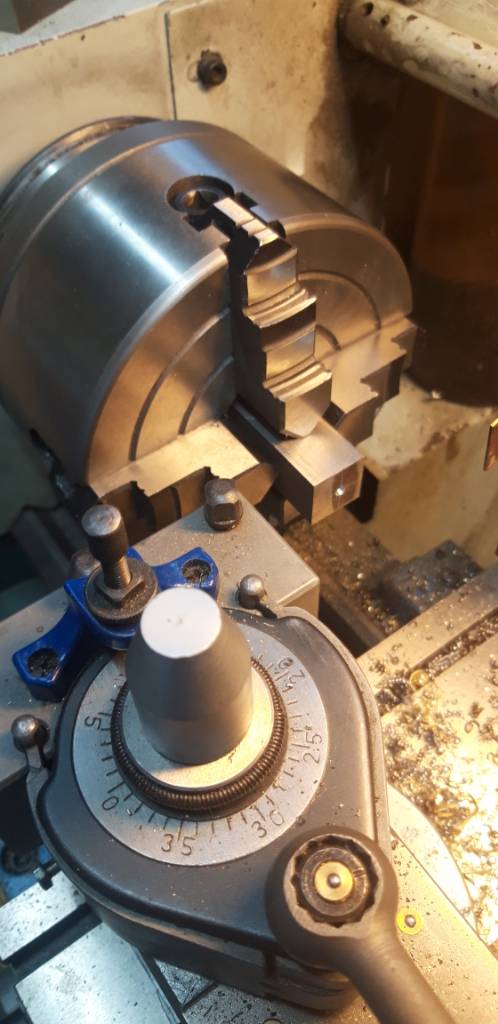

En weer wat kunnen draaien.

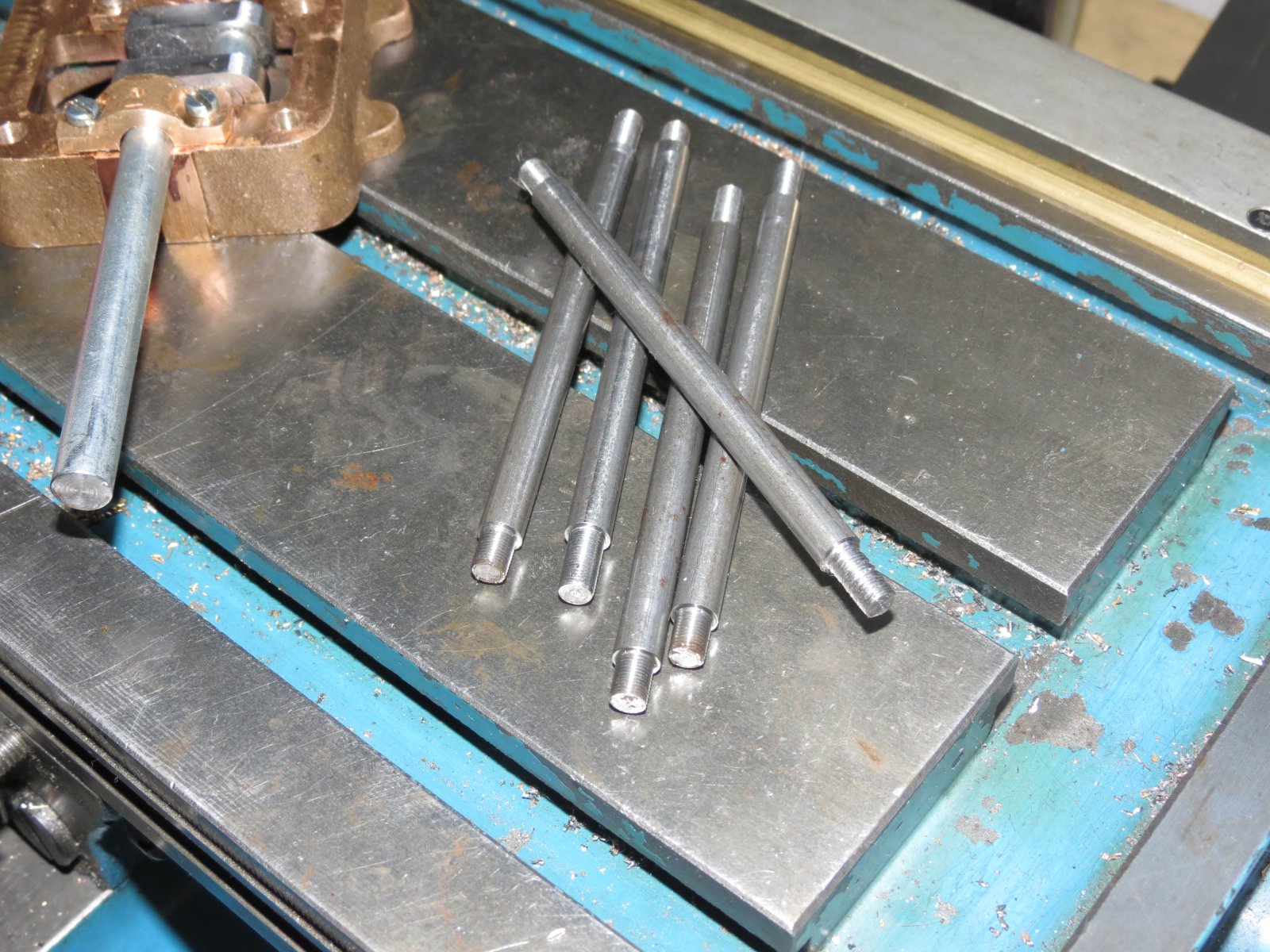

Nu begonnen aan de kolommen van deze machine.



[norwin]

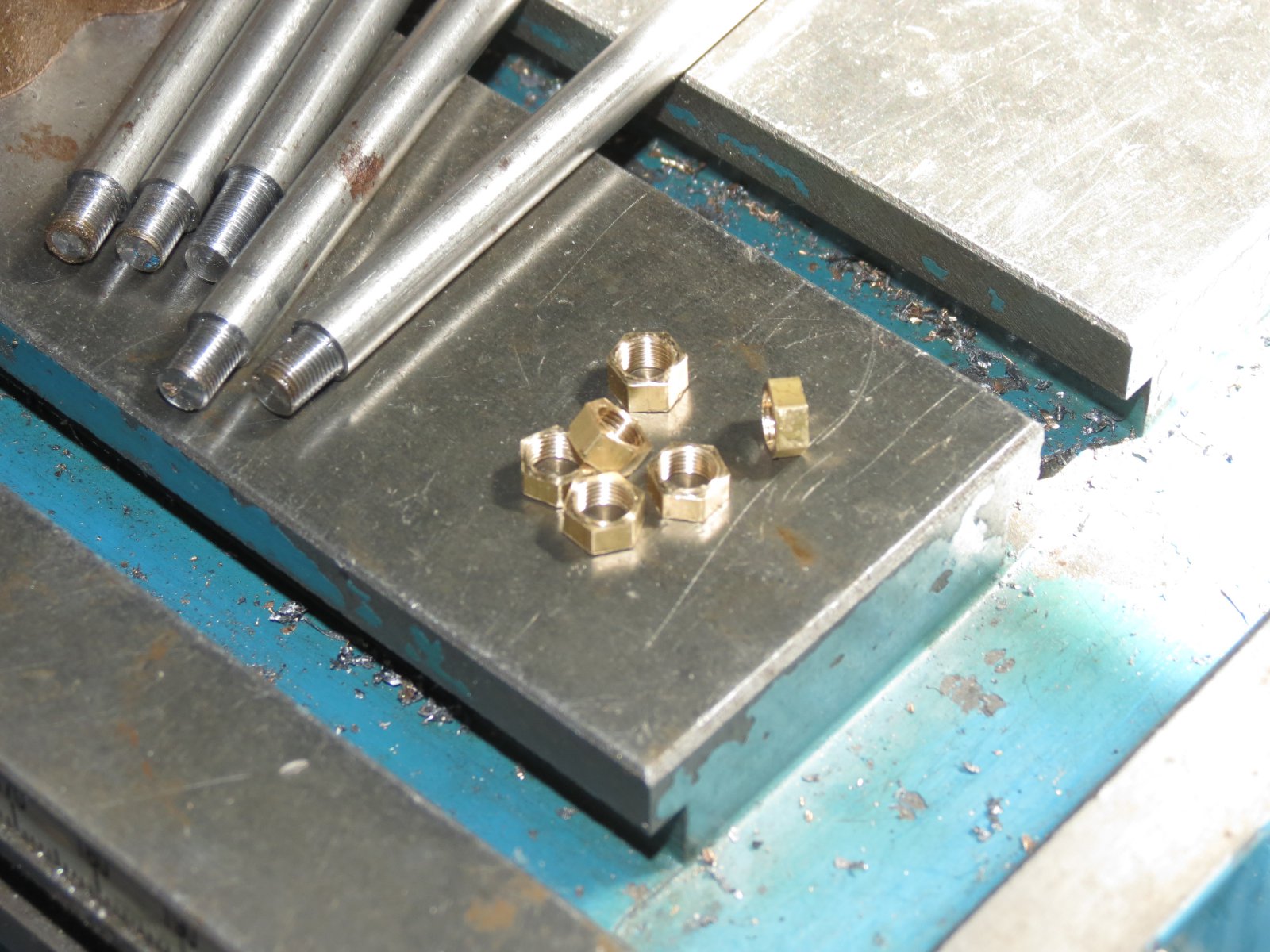

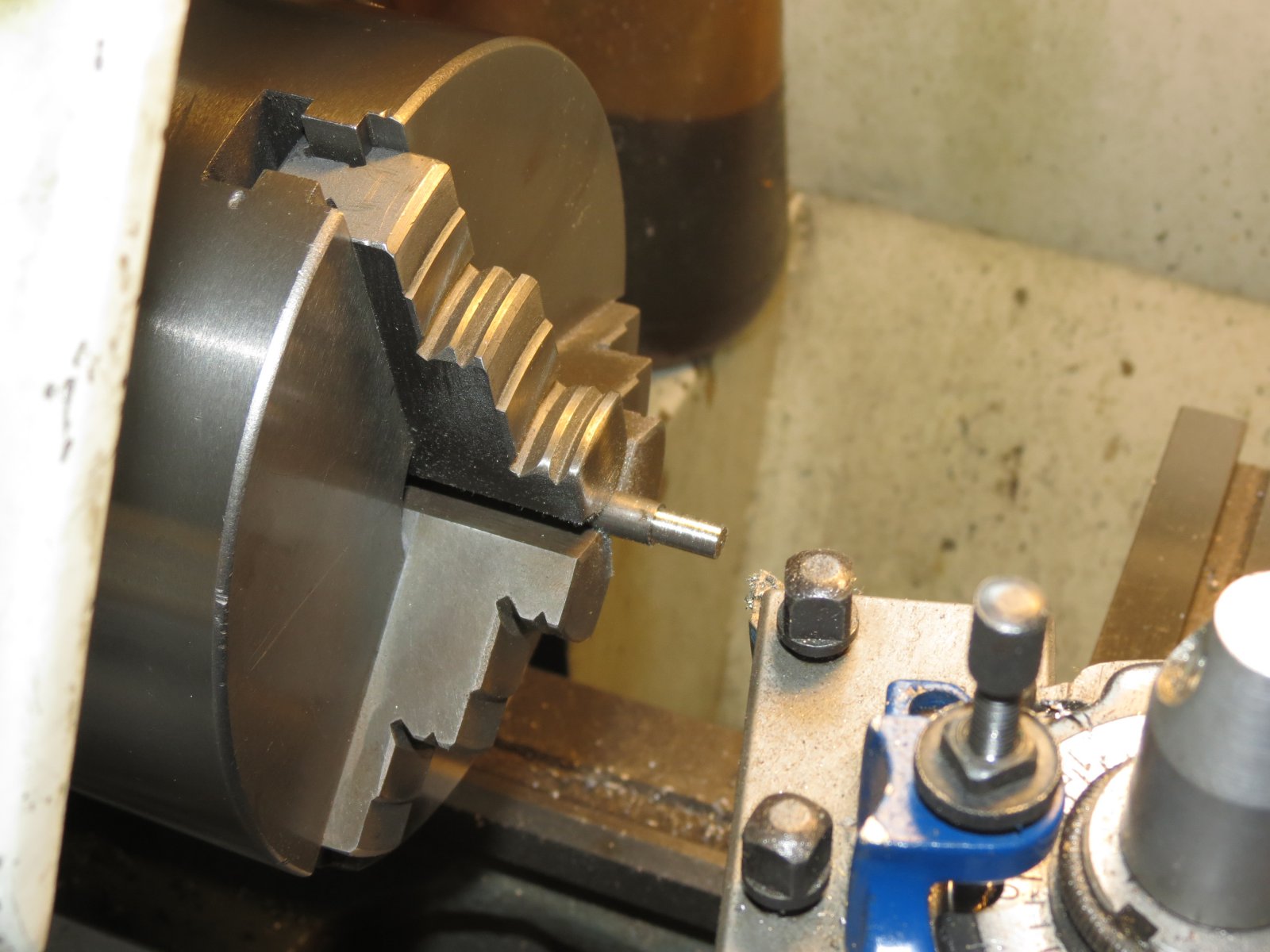

En ook maar zelf de moeren gemaakt.



[norwin]

Eindelijk vakantie en tijd om weer eens wat te bouwen.

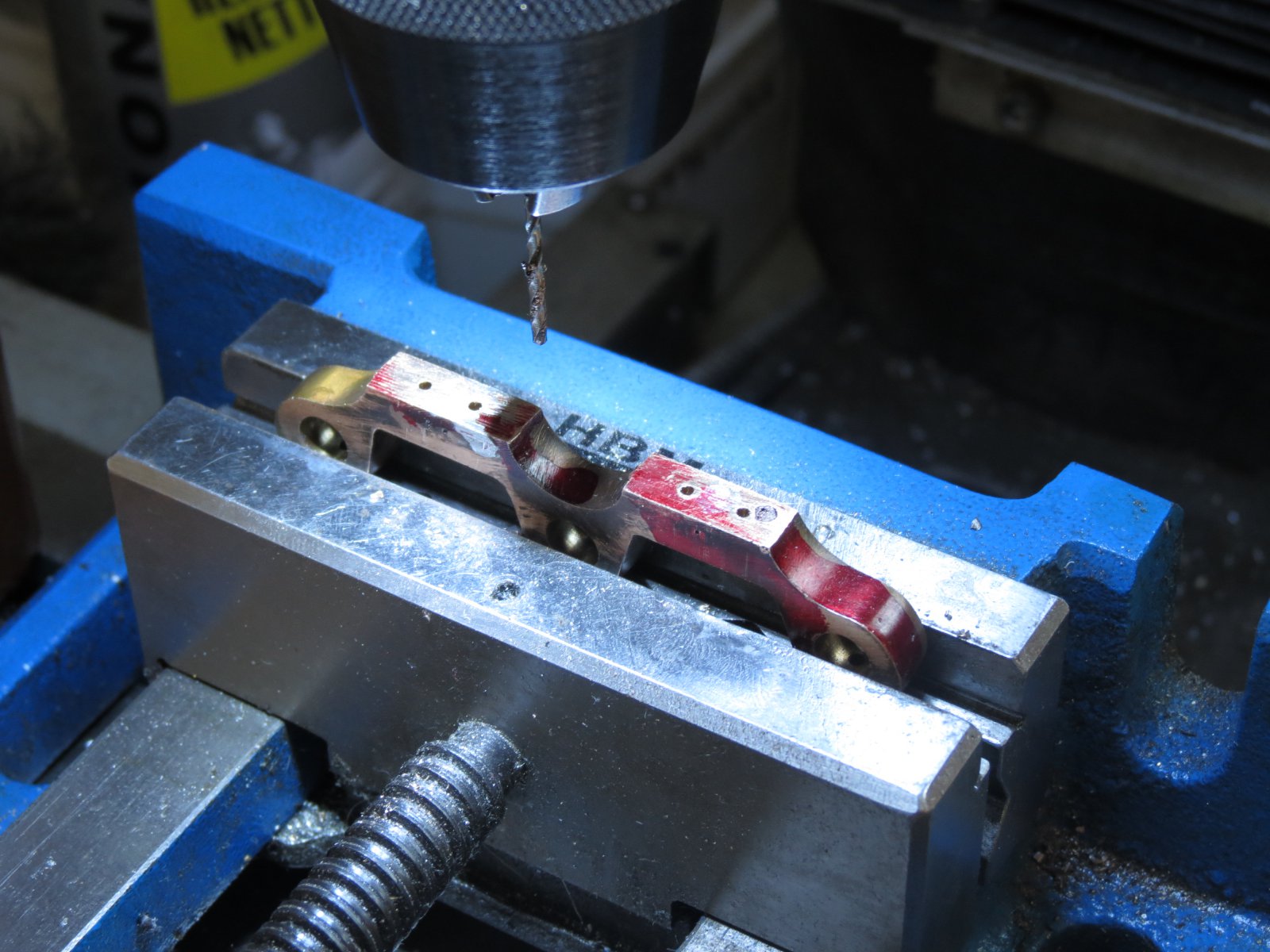

Intussen heb ik een steun waarvan ik de naam niet weet gemaakt.

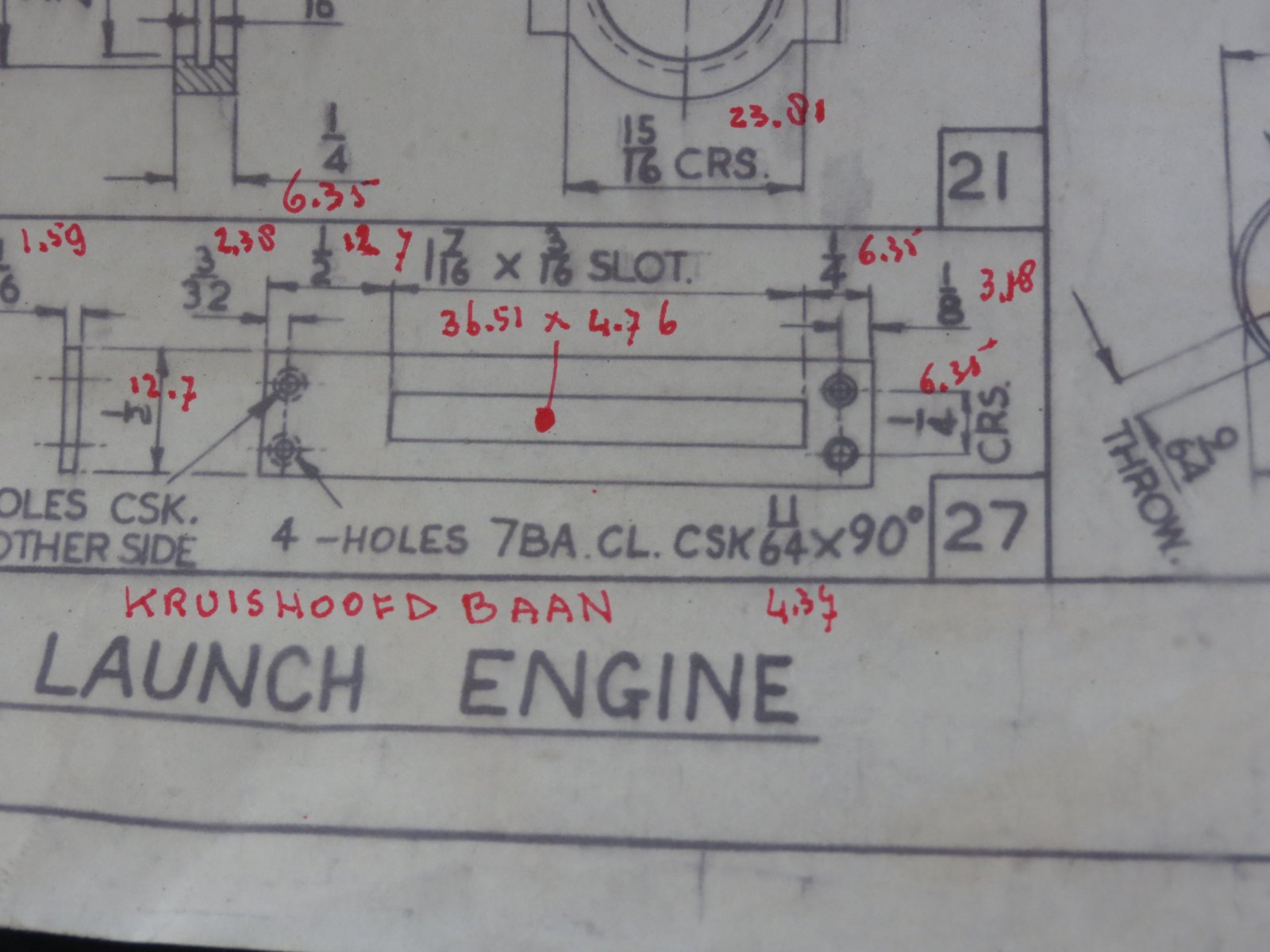

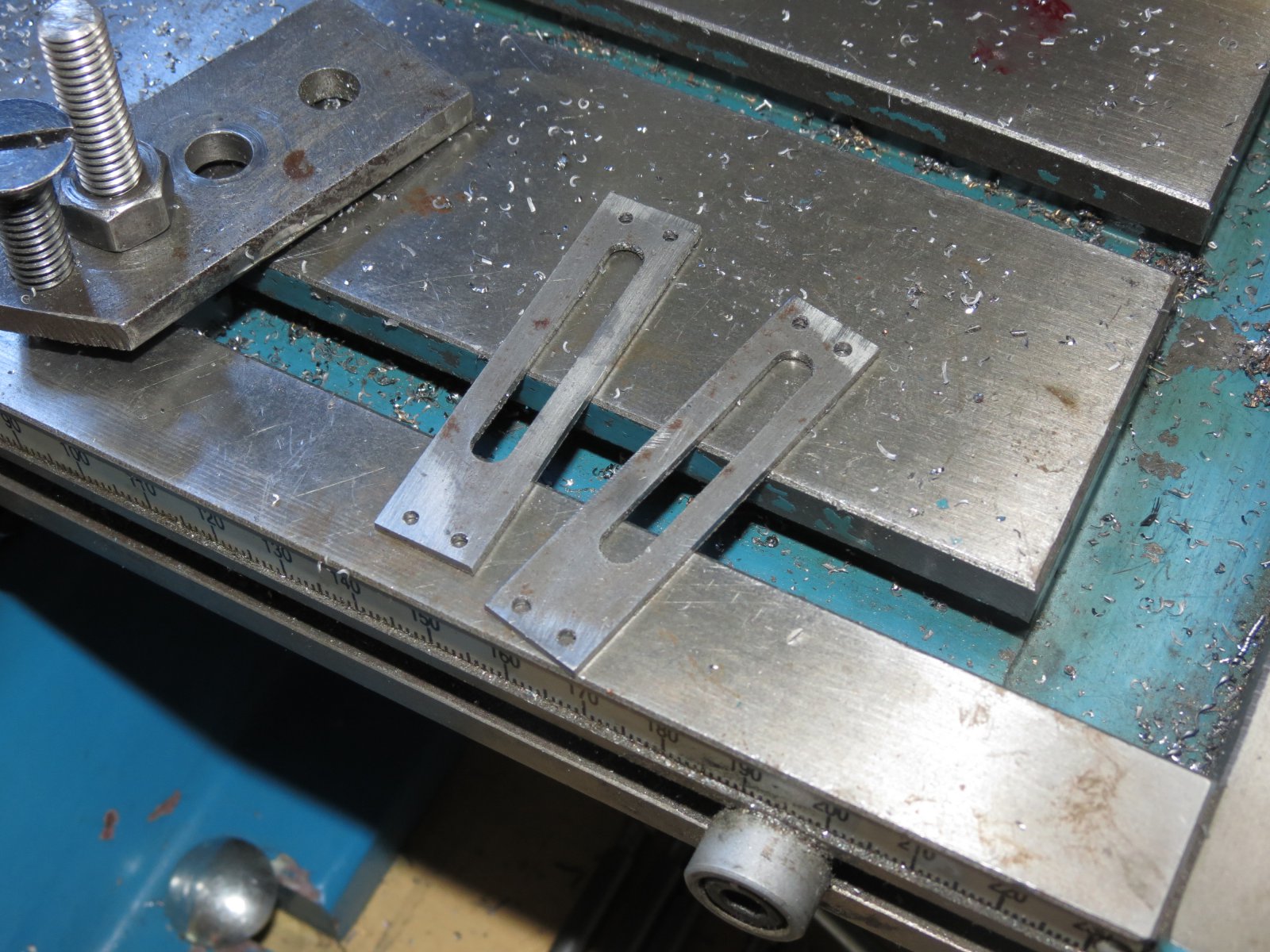

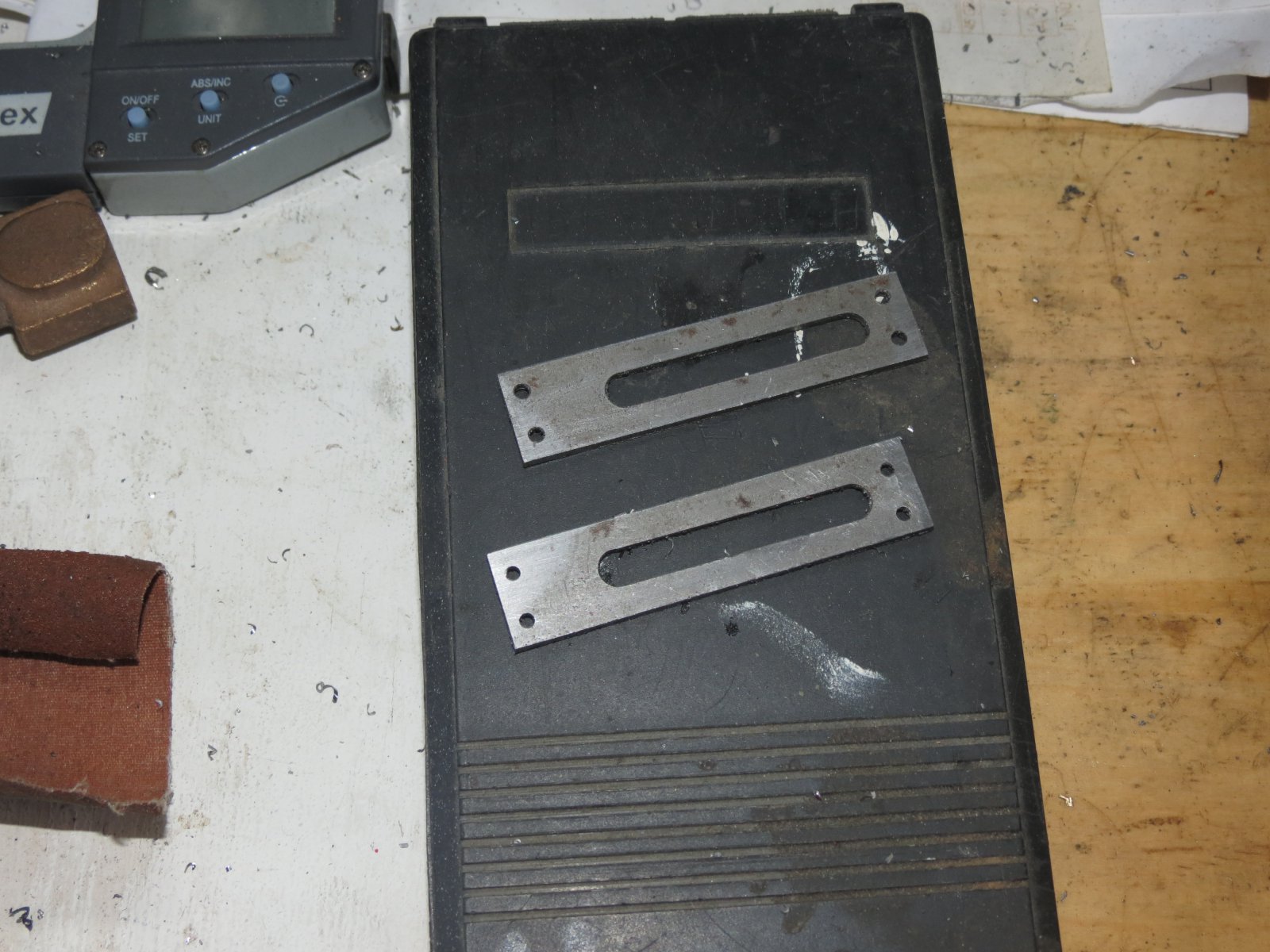

Wie het wel weet mag het zeggen, en zijn de kruishoofdbanen waartegen het kruishoofd glijdt ook gemaakt.



[norwin]

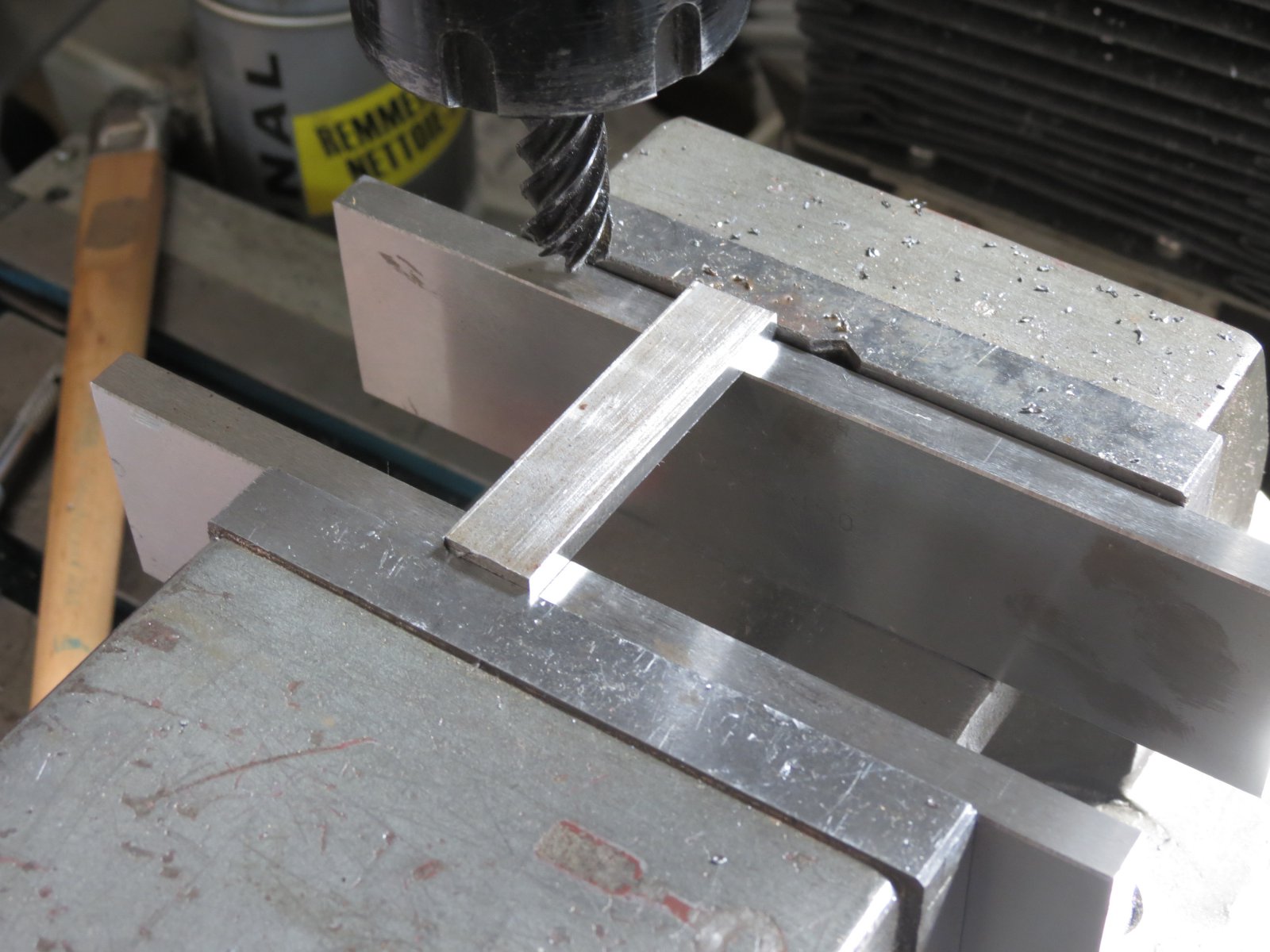

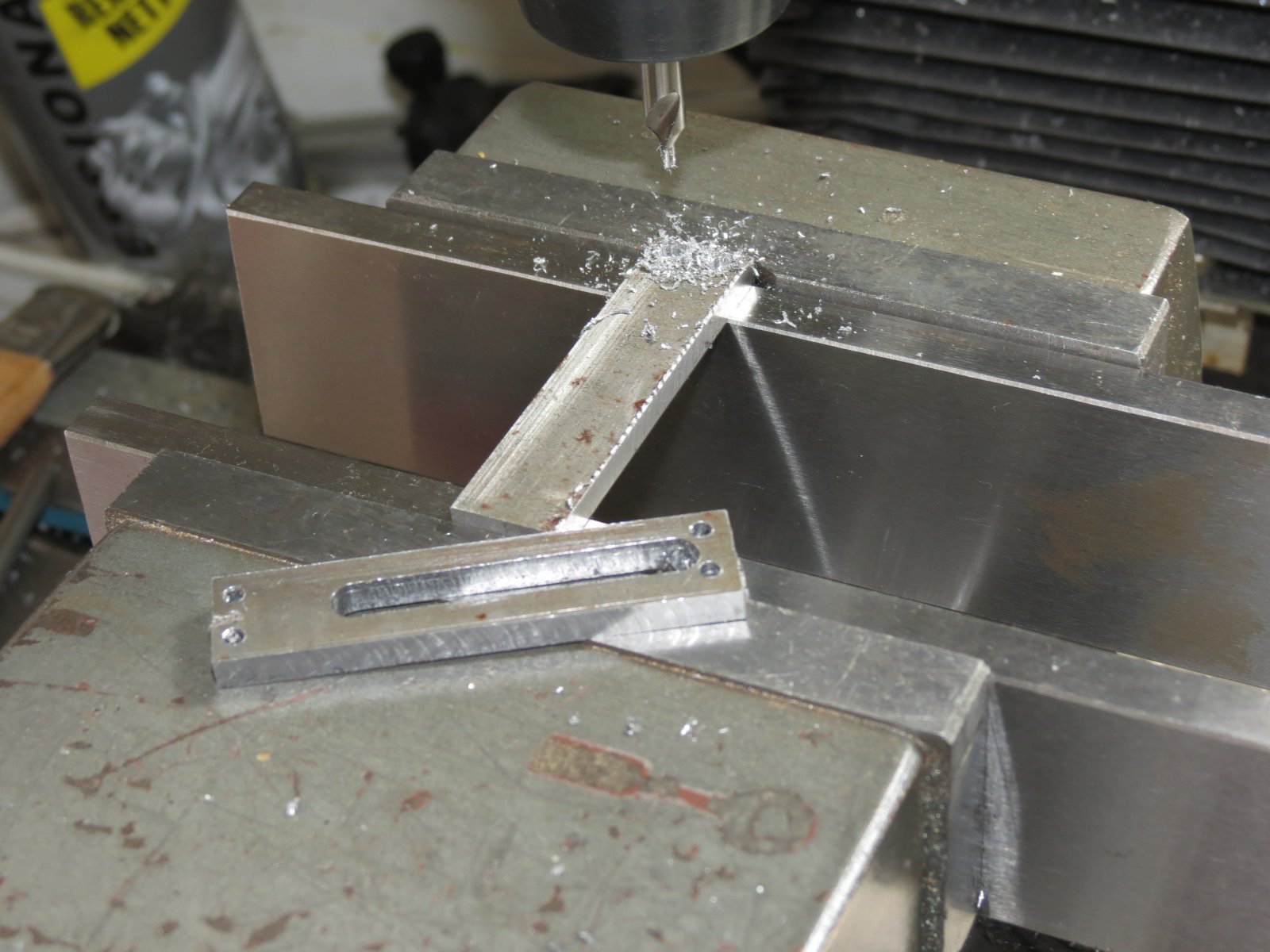

En nog een paar foto's van de werkzaamheden.
Gr Norwin



[norwin]

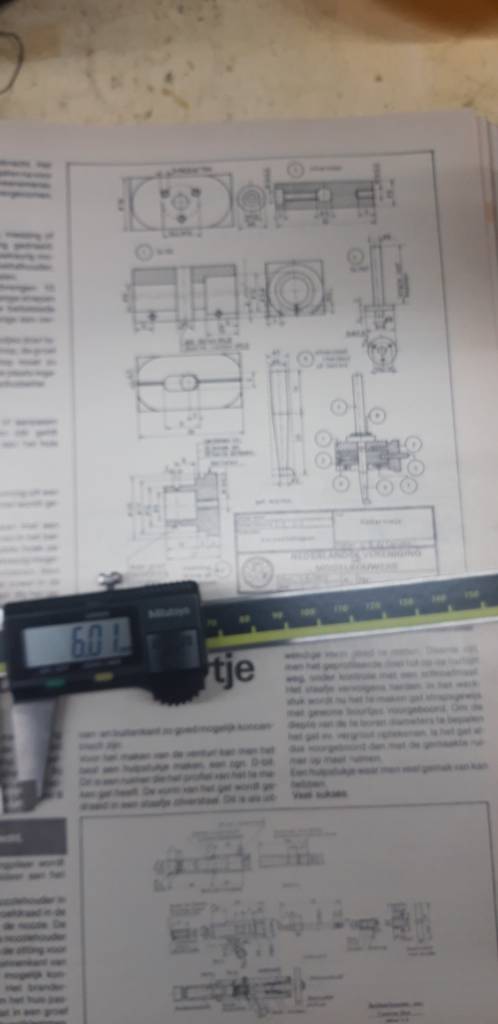

Om de cilinders van de machine op maat te maken ben ik nu een kotterkopje aan het maken.
Dit stuk gereedschap staat al een poos op mijn verlanglijstje maar zelf maken is natuurlijk ook leuk.
Helemaal als het ook nog werkt.



[norwin]

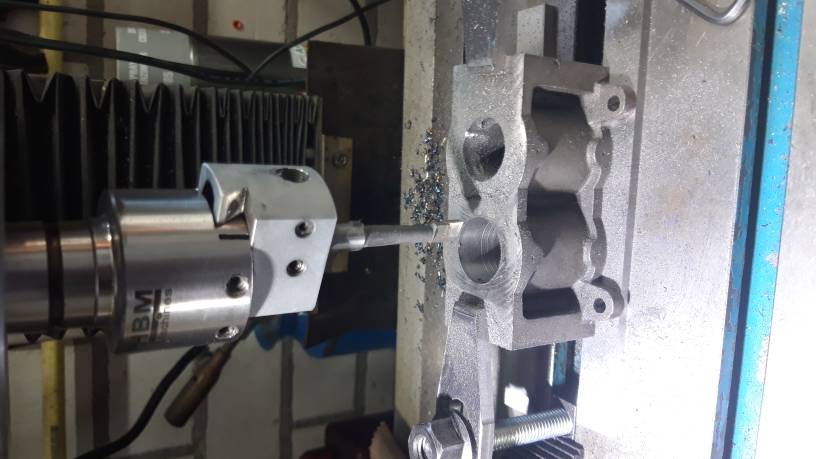

Inmiddels zijn de gaten gekotterd.
Maar het zelf maken van een kotterkopje lukte me niet naar wens.
Gelukkig kon ik een kotterkopje lenen van een medemodelbouwer.
Gr Norwin



[willum]

Aardige collega.
Super.

Mooi gietstuk Norwin.

Veel modelbouwplezier,
Willum



[Stoompomp]

Mooi werk.

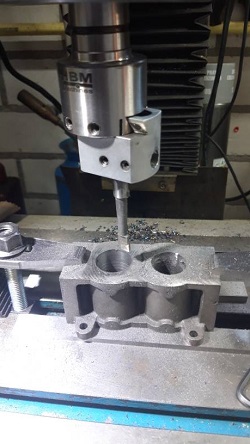

Even de foto gedraai, daar ik denk, dat je geen horizontale freesmachine hebt gebruikt.

Nu de foto goed staat, is mijn volgende vraag, "ga jij de boringen nog honen".
Indien ja, dan moet je aan de onderkant genoeg ruimte hebben voor het doorvoeren van het hoongereedshap.
Ben benieuwd naar je oplossing.
Henk.



[Zeiler]

Hoi Henk, het geheel staat op stalen strips zo te zien.

Wat ik me wel afvraag is of het werkstuk zo voldoende vast staat met één klem, is het niet fijner dit met (minimaal) twee klemmen vast te zetten?



[Marc w]

collega's, ik vermoed dat deze foto gemaakt is na het afronden van de werkzaamheden, en als je goed kijkt zie je het puntje van de 2de klem op het werkstuk.



[Gea]

Waarom niet op de draaibank met een opspanplaat? Dat is stabieler en nauwkeuriger .
Het lijkt me dat er voldoende centerhoogte is
Dirk



[Stoompomp]

Hallo alle vragenstellers,
Het is het project van @Norwen , ik heb alleen maar de foto gedraaid.
Dit heb ik gedaan, om de vraag te stellen over het honen.
Het mooiste is om in één opspanning, te kotteren en te honen.
Groet Henk.



[norwin]

Hoi Henk.
De cilinders heb ik gelijk na het kotteren gehoond met een hoonapparaat wat ook in de garages wordt gebruikt.
Door de vakantie heb ik niet eerder kunnen reageren.
Gr Norwin

Mooi werk.
Even de foto gedraai, daar ik denk, dat je geen horizontale freesmachine hebt gebruikt.
Bekijk bijlage 502990
Nu de foto goed staat, is mijn volgende vraag, "ga jij de boringen nog honen".
Indien ja, dan moet je aan de onderkant genoeg ruimte hebben voor het doorvoeren van het hoongereedshap.
Ben benieuwd naar je oplossing.
Henk.



[norwin]

Hoi zeiler.
Ik was het blok al aan het losmaken toen ik me bedacht om een foto te maken.
Tijdens de werkzaamheden zat de boel met twee klemmen vast.
Gr Norwin

Hoi Henk, het geheel staat op stalen strips zo te zien.

Wat ik me wel afvraag is of het werkstuk zo voldoende vast staat met één klem, is het niet fijner dit met (minimaal) twee klemmen vast te zetten?



[norwin]

Tja.
Dat is een goede vraag.
Een opspanplaat heb ik wel liggen maar ik heb er eigenlijk niet aan gedacht om het zo te doen.
Leermoment voor een volgend project.
Gr Norwin

Waarom niet op de draaibank met een opspanplaat? Dat is stabieler en nauwkeuriger .
Het lijkt me dat er voldoende centerhoogte is
Dirk



[Stoompomp]

Ga terug naar bericht #34.
Opgespannen in de opspanplaat in de draaibank, dan had je nooit in één opspanning verticaal kunnen honen.
Henk.



[norwin]

Hoi Henk.
Ik volg je even niet meer.
Als opspant met een opspanplaat die ik niet heb gebruikt.
Dan werk je lijkt mij horizontaal.
Jij spreekt over verticaal.

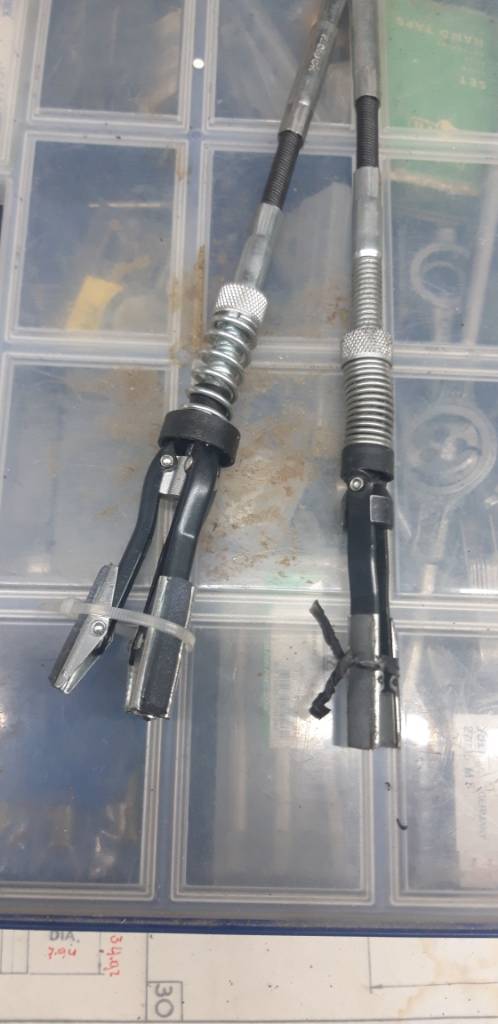

In de foto staat het hoonapparaat wat ik heb gebruikt.
Gr Norwin



[Stoompomp]

Kijk naar mijn gedraaide foto van jouw bewerking in bericht #29.
Gelijk aan het kotteren, verticaal, kun je ook verticaal honen.
Alles in één opspanning, waarbij de drukkracht van de hoonstenen onderling gelijk is.
Hopelijk je vraag beantwoord, Henk



[Gea]

Kijk naar mijn gedraaide foto van jouw bewerking in bericht #29.
Gelijk aan het kotteren, verticaal, kun je ook verticaal honen.
Alles in één opspanning, waarbij de drukkracht van de hoonstenen onderling gelijk is.
Hopelijk je vraag beantwoord, Henk

Dat honen kan los uit de hand , de stang is een soepele verbinding en trouwens nooit echt recht .
Ik span het hoonapparaat in de verticale kolomboormachine en hou de cilinder in de hand terwijl ik die op en neer beweeg.
Zo gebeurt het trouwens ook bij b.v.b. een bromfietscilinder .
Dirk
