Bouw van stoomtram Backer & Rueb

Hardsoldeer in de ultrasoon


Foto Copyright R. Groen

Ik heb even je foto gebruikt
Je ziet aan de randen van de vloeimiddel uitlopers het hardnekkigste residue zitten.
Deze randjes zijn erg taai.
Als daar dadelijk een scotchbrite overheen is geweest ziet dat er alweer heel anders uit.
Zuinig met flux en zilver.

Om dit te voorkomen kun je na het afkoelen van je hardsoldering alles even verwarmen.
Het hardnekkige residue wordt dan vrij zacht en lost beter op het badje.


Mooi toch
Veel modelbouwplezier,
Willum

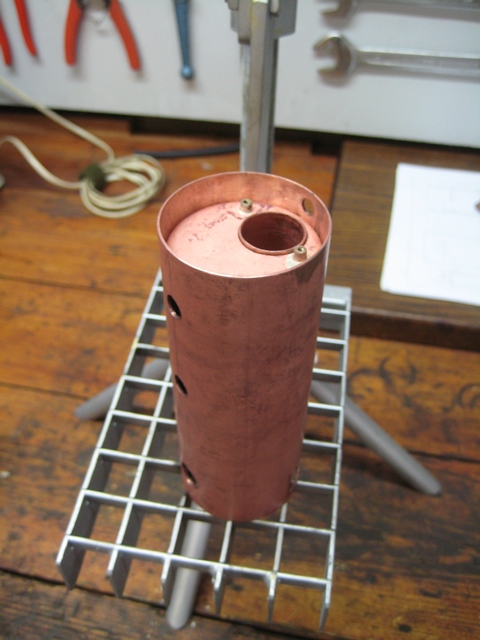

Vandaag het eerste gedeelte van de boiler zilver gesoldeerd.
Eerst de handel in elkaar zetten om te kijken of het allemaal goed past, vervolgens schoonmaken en fluxen.

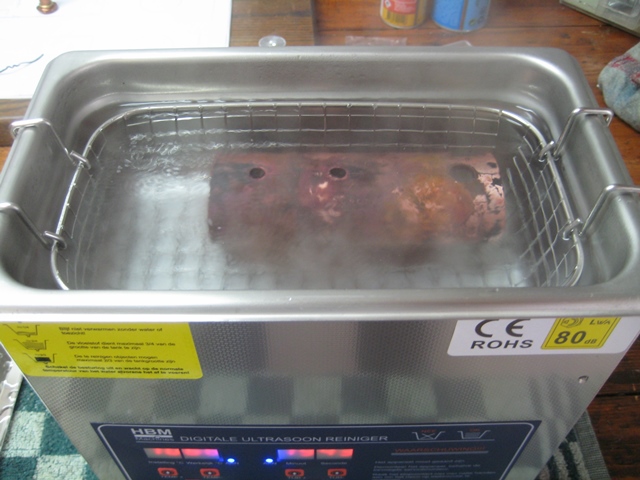

Alles netjes gesoldeerd en toen in het ultrasoon citroenzuur badje.

Twintig minuutjes bij een temperatuur van 70 graden laten reinigen.
En daar was hij dan, biggetjes roze.

De volgende ronde zijn de aansluitingen, stutjes en de schoorsteen.
Fijn weekend en de groetjes,
Ruud.



ziet er mooi uit, en ik bedoel niet de kleur



Ziet er netjes uit Ruud.
Geen overdadig (geknoei met) zilver.
Biggetjes rosa is toch mooi.
Maar je verteld niets over het solderen zelf,
Hoe heb je het gedaan,
Hoe ging het.
Vertel.....

Veel modelbouwplezier,
Willum



Ruud,

Je pakje is net op de post gegaan.
Maandag of dinsdag moet het er zijn.
T&T nodig?

Veel modelbouwplezier
Willum



Door de cursus begin ik het aardig te beheersen.
Ik ben een hobbyist, maar het gaat mij goed af.
Je kent de grondbeginselen en daardoor krijg je steeds meer ervaring.
Het is gewoon heel belangrijk om de handel goed schoon te maken en goed warm te stoken !!
Willum bedankt, je weet wel waarom !!
Groet, Ruud.



Ik ben een hobbyist,
maar het gaat mij goed af.

En denk je dat beginnend
professioneel hardsoldeer mensen
dit zo maar uit de mouw schudden,
kadoo krijgen.
En dan,
Er zijn mensen die hebben de wind mee,
er zijn mensen die er echt moeite voor moeten doen.

Door een cursus te volgen heb je veel basiskennis gekregen.
En een leuk lesboek?
En daar weet jij goed gebruik van te maken,
En al doende leverd dat ervaring op.
De drempel om (een ketel) te solderen zal dan ook kleiner zijn of zelfs geen drempel.

Echt goed schoonmaken staat voorop.
Zuinig flux,
Juiste hoeveelheid warmte.
Beetje zilver.
Effe rondom naverwarmen.

Och,
Wie vertel ik dat.
Jij weet van wanten.

Veel modelbouwplezier,
Willum



Gisteren een hele leuke dag gehad bij de Stoomdag van Stoomgroep Zuid in Breda.
Veel inspiratie opgedaan en mij misschien wel laten verleiden om ook eens een wat grotere locomotief te gaan maken.
Maar voorlopig hou ik het even bij spoor 1.

Groet,
Ruud.



een wat grotere locomotief

Als de verleiding omslaat naar "ik wil".

Ervaring heb je.
Machines heb je.
Gereedschapen heb je.
En wat is groter?
Valt toch wel mee.
Klein stapje maar voor jouw.

Zelf ontwerpen.
Zelf bouwen.
Gewoon doen.

Veel modelbouwplezier,
Willum



En niet te vergeten , je krijgt hulp van andere modelbouwers !!



En niet te vergeten,
je krijgt hulp van andere modelbouwers.

Als dat gewild is,
Als dat nodig is,

Ik weet zeker,
er staan al mensen te trappelen.

Veel modelbouwplezier samen,
Willum



De Boiler vandaag zilver hard gesoldeerd.

Bij het solderen van de stutjes kwam de veiligheidsklep/vul aansluiting weer los.
Deze weer opnieuw gesoldeerd, ik hoop dat deze nu goed is.
Binnenkort ga ik het keteltje afpersen, als het niet goed zit kom ik er dan wel achter.

Voorlopig ben ik tevreden.

Boiler ziet er goed uit in de tram.
Goed weekend en de groeten,
Ruud.



Het ziet er mooi uit.
De stoommachine op de kop van de ketel.
Vraag, hoe ga je de brander in bericht #289 inbouwen?
Succes met de voortgang. Groet. Henk.



Henk, de brander komt in de vuurgang van de boiler tussen de stoommachine en de boiler in.
Ik moet dus de boiler met brander in een keer inbouwen, moet de brander eruit zal ik de hele boiler uit moeten bouwen.

De stoomleiding loopt straks van de boiler via een condenssmeertoestel naar de stoommachine.
Of bedoel je wat anders?
Groet,
Ruud.



Het inbouwen van de brander is zoals vermoed.
Ook ik moet de ketel verwijderen om bij de brander te komen.
De loop van de stoomleiding is duidelijk.
Misschien zie ik het verkeerd, maar gezien de ketel uitvoering ga je geen stoomdroger, oververhitter toepassen.
Succes met de bouw. Groet. Henk.

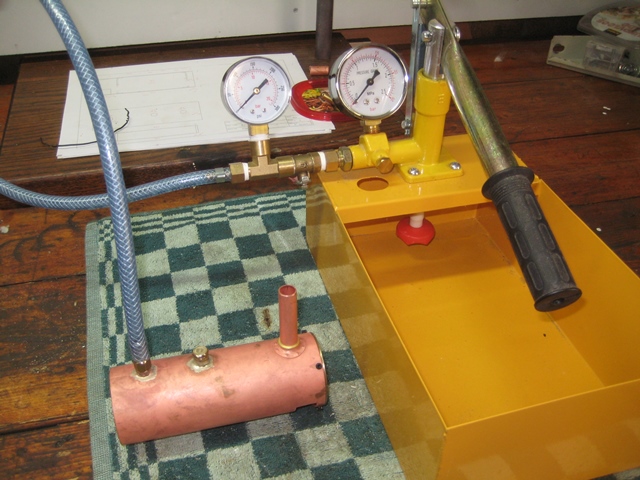

Een nippel en een stopje gedraaid om de handel van de week af te kunnen persen.

De opstelling voor komende week.

Uiteraard nog even een slangenklem om de slang plaatsen.
Fijn weekend en de groeten,
Ruud.



Ruud,
Gelet op de zorgvuldige uitvoering van de soldeerverbindingen verwacht ik geen problemen.
Wel mooi, de kogelafsluiter tussen de beide manometers.
De testdruk voor de lektest staat nu niet op het terugslagklep van de pomp.
Aanvulling. Indien je onder een stoomdruk gaat werken van max. 3 bar, dan hoef je de testdruk niet hoger te maken dan 6bar.
Daar je de gehele ketel hebt uitgegloeid dien je deze weer op sterkte te brengen.
Dus niet in één keer naar 6bar, maar vanaf 3bar per bar omhoog, druk ontlaten, koper trekt zich samen. opharden, en dan weer per bar omhoog en ontlaten.
Indien je dit niet doet, heb je kans op een bierton.
Succes met de voortgang. Groet. Henk.



Succes voor de druk test.



Mooie testopstelling Ruud.

Extra een nieuwe pomp gekocht.
Die Ruud,
die doet dat gewoon.
Goed bezig,

Veel modelbouwplezier,
Willum

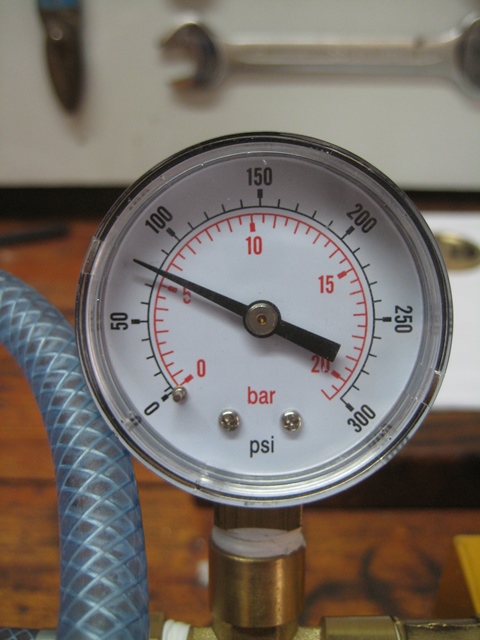

Vandaag de druktest gedaan.

Meer dan een halfuur op ruim 5 bar gestaan.

Geen lekkage te vinden.

Dus kunnen de verder.
Fijn weekend en de groeten,
Ruud.
