Bouwen van een havenkraan!

De loopkat steunt op 4 assen met elk 2 lagers.
Had ik nog liggen, spul ooit gekocht bij Penny voor skeelers, maar pasten niet.

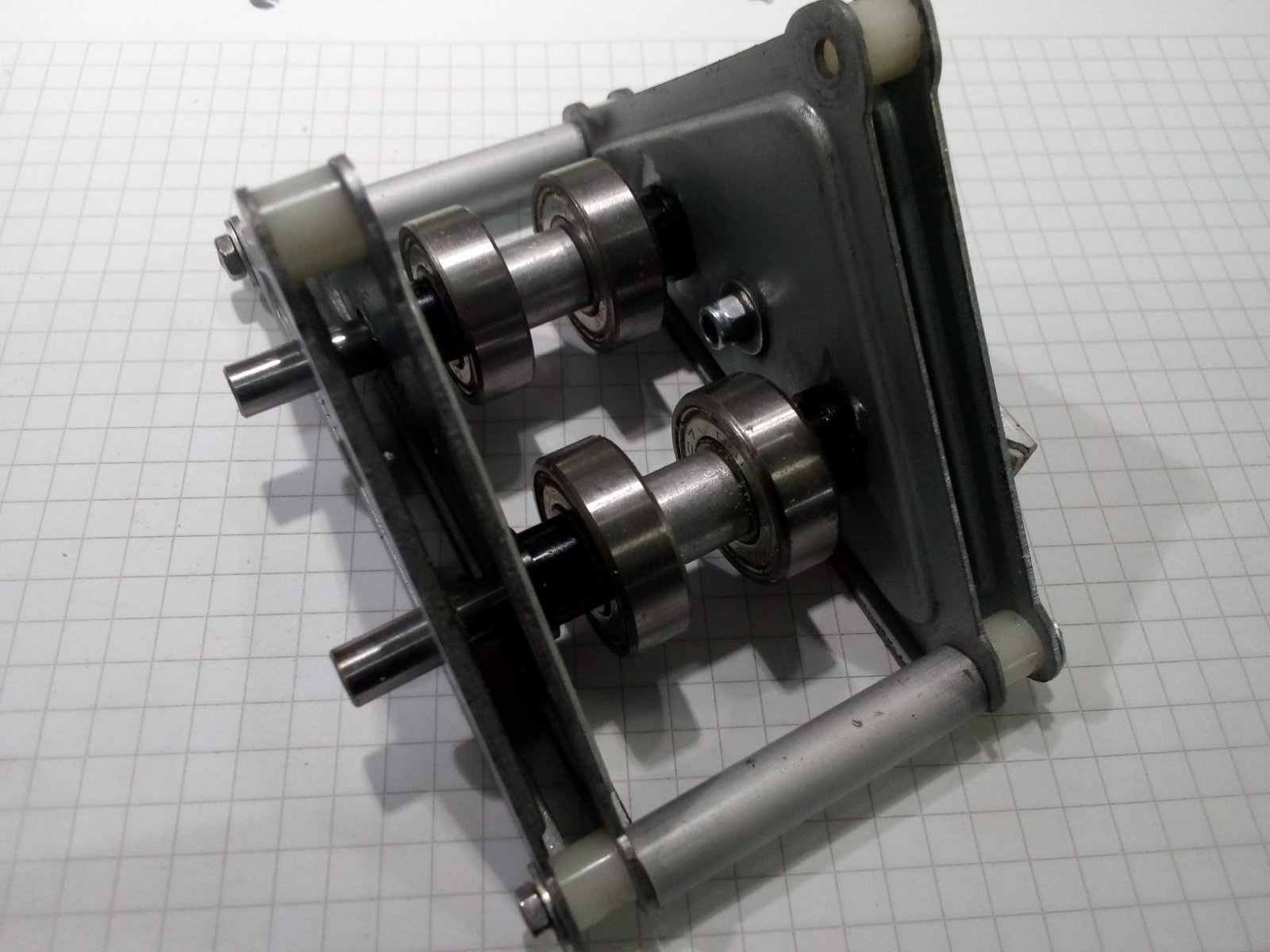

Boel met pendeltjes gemaakt zodat elk lager de rail raakt!
Per pendeltje dus 2 lagerassen.

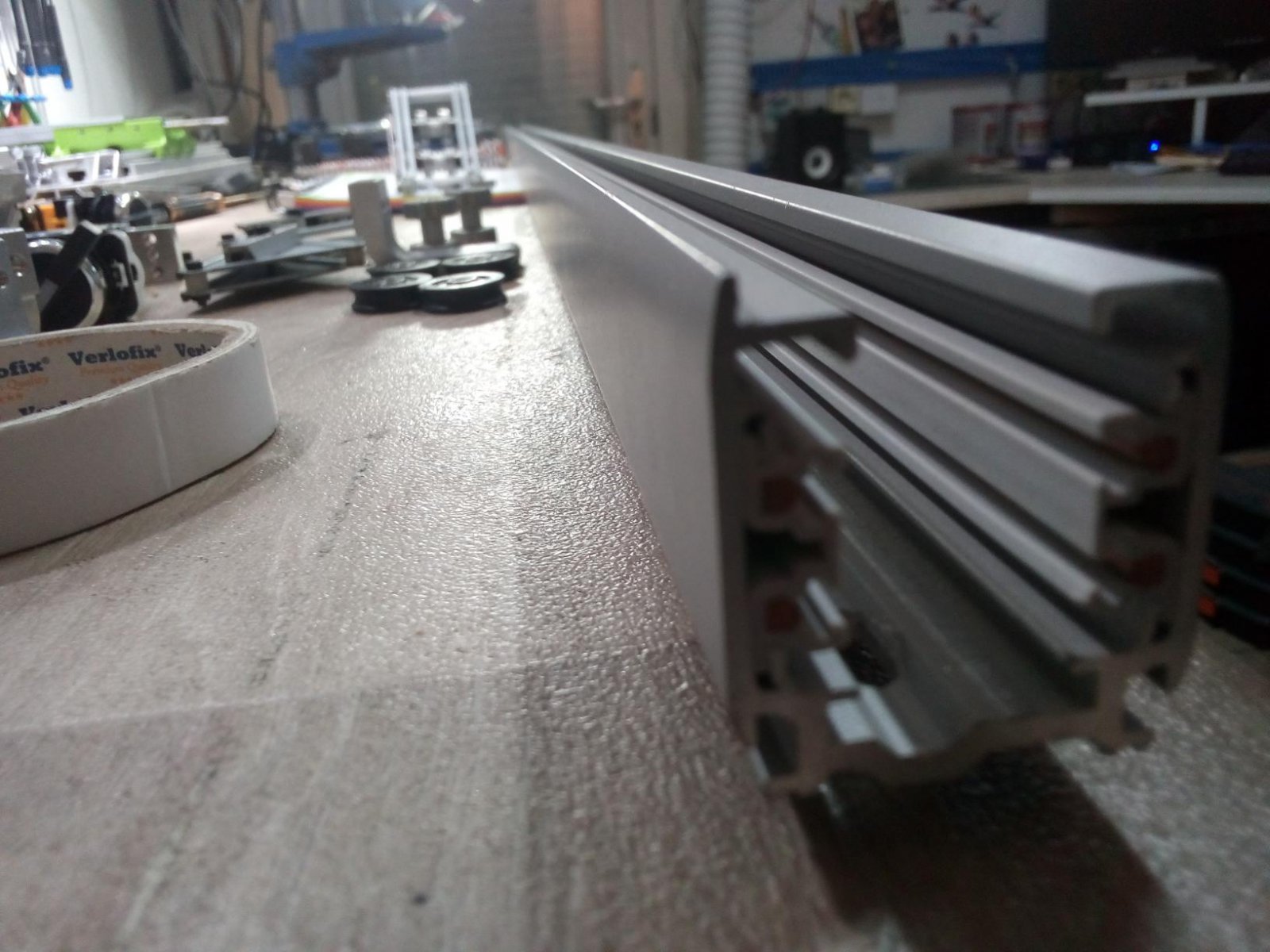

De rail wordt een profiel wat ik ergens eens gekregen heb. Erg stevig.
Deze wordt op de superstructuren aan beging en eind ´opgehangen´.
( details volgen nog wel )

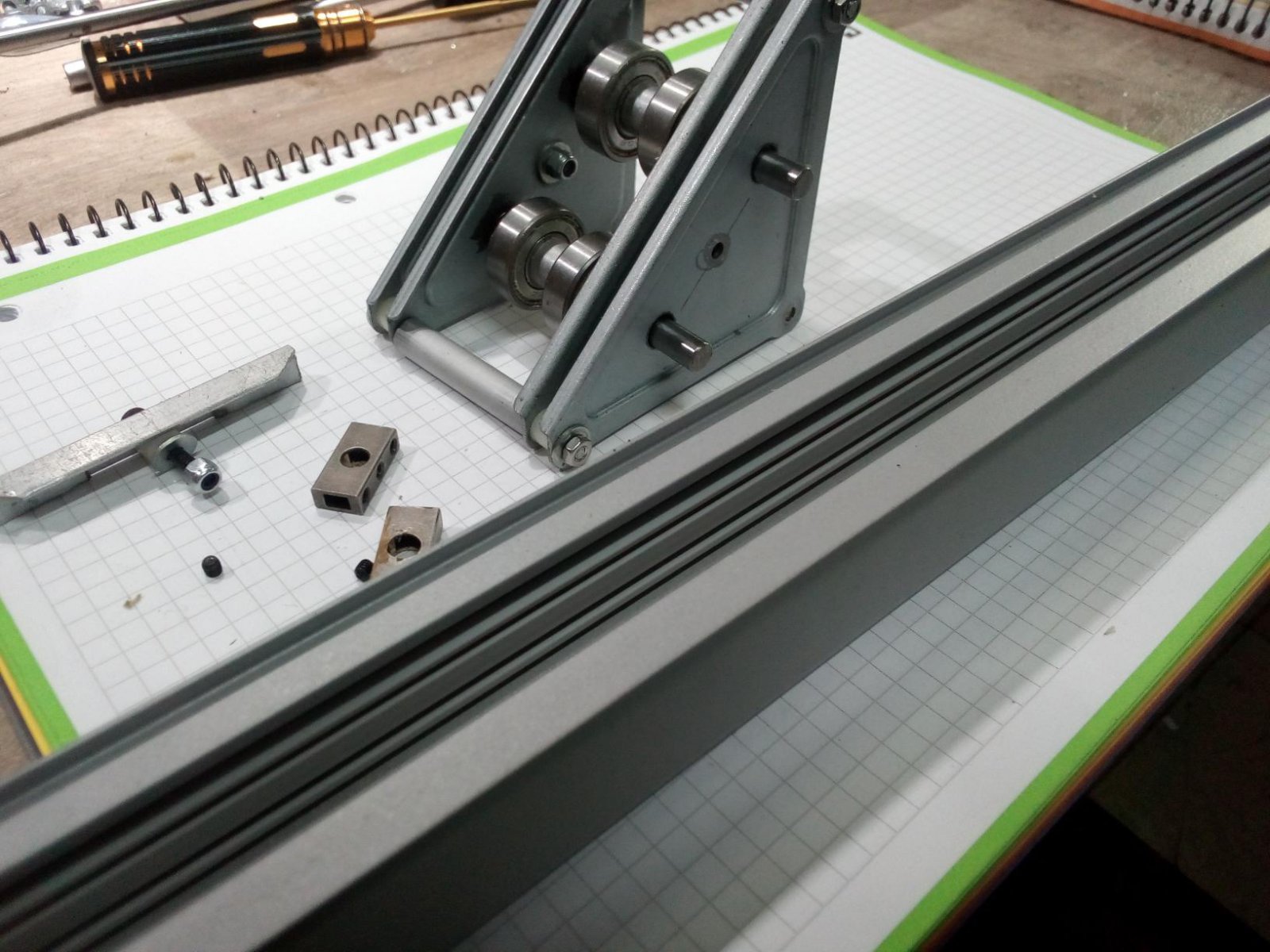

Even paar fotootjes:









Beetje overkill...






Goed weekend!



Deze nog ff:





De 'driehoeken' ooit uit sloopradio's gehaald, dienden als versteviging.

Verder zie je wat 'kroonsteenachtige'dingen uit klemstrookjes.
De zwarte busjes zijn onderdelen van bevestiging fietsandwielen en passengewoon mooi!



Dit gaat een mooie kraan worden ...top !!!



Vanmorgen op de fiets in de frisse lucht schoot me wat te binnen!

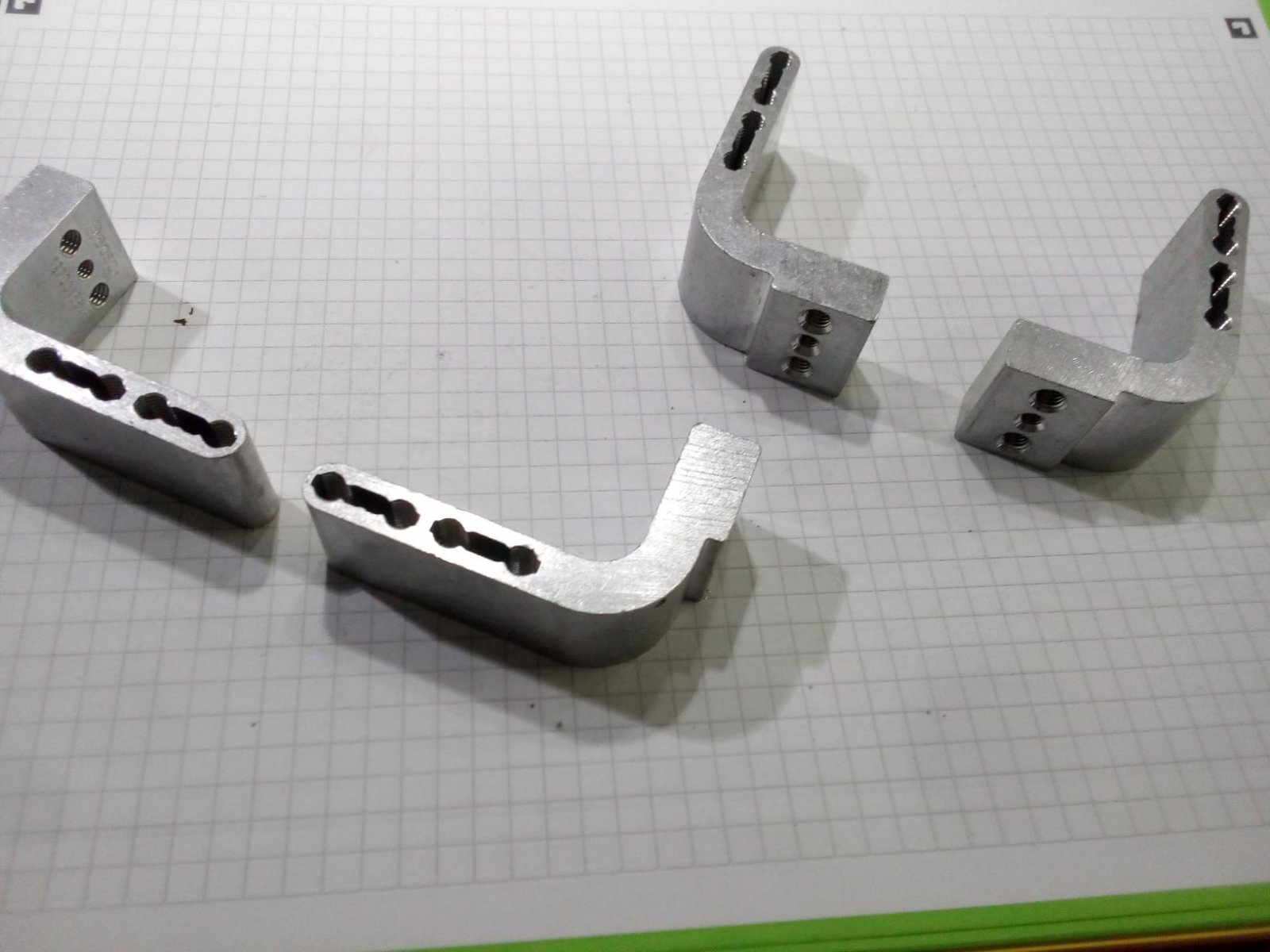

Heb een handjevol deze dingen:




DAT verandert de zaak! Bedoeling is om toch een loopkat te maken die zich 'om de rails grijpt'!
Daarvoor moet ik wel 2 U-profielen aanschaffen, wat al een ouder idee was eigenlijk...

Dit zeg maar:





Van de week verder....



Even een uurtje aan het rommelengeweest!

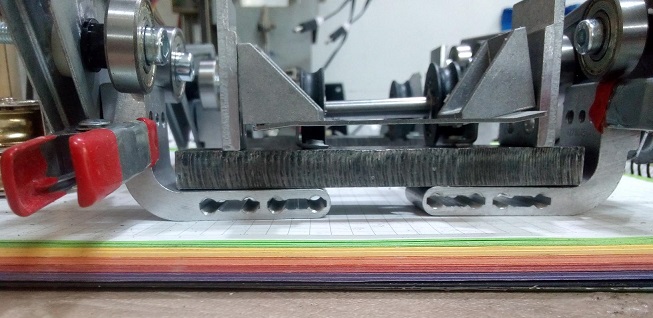

Loopkat even halfhalf gemonteerd/opgesteld:

( zwarte stalen balkjes zijn puur ff als gewicht om boel rechtop te houden )









Vd week verder!



Nog even bezig geweest:



Trouwens de hele mikmak kan gemakkelijk op 4 lagertjes etc.

Maar ik vind de constructie gewoon mooi om te zien EN te bouwen uiteraard!



Op iig de loopkat wil ik ´mooie´ kabel geleiders, 4 stuks.
Van nylon etc zijn wel wat goedkoper uiteraard, maar dat gaat er gewoon niet uitzien...

Waarschijnlijk wordt het de 50mm versie.



Kwam deze kraan tegen:
https://beeldbank.schiedam.nl/beeld/detail/d45f3f03-3607-3696-9ef4-e5244ddc7d59

Daar lijkt ie nog t meest op qua toren en superstructure!
Ik ga qua stuurhut, machinehuis en 'verbinding naar de superstructure deze kraan als voorbeeld gebruiken.
Vind de constructie erg mooi en in mooie proporties.



Mooi project



Gister aan de ververij geweest.
Dat antraciet bleek niet zo antraciet te zijn, helaas...meer erg licht grijs...
Maar ok, boel in 1 keer dekkend ging toch niet, dus nu een mooi grondlaagje.
Vd week ff kijken voor goede 'donker' antraciet.

Goed weekend!



Nog ff een slipring besteld.

Voor het elektrisch circuit zijn er diverse mogelijkheden: had eerst het idee om motorenvoeding EN
digitale-voeding EN seriele-communicatie door de slipring te doen en dan in de superstructure de motordrivers en de microcontroller.
Maar heb besloten om alleen de plus en min van de motoren in de superstructure door de slipring te laten lopen.
De microcontroller komt dan in het vaste deel.

Ter info, de motoren worden niet puur in 'CCW/OFF/CW' aangedreven maar met snelheid afhankelijk van joystick uitslag.
Vandaar de microcontroller!
Verder verzorgt de microcontroller o.a. end-switches, gewicht vd last etc.
Als het zover is, volgt ook de uitleg etc.


Beetje overkill,maar ok...



Knoop doorgehakt, profiel voor de loopkatrail ( = horizontaal constructie-profiel superstructure )
is het deze 20x40x20mm U-profiel geworden van 2mm dik.
( bouwmarkten vergeleken, ebay geraadpleegd, prijstechnisch etc etc )



Verder 'moeten' de restjes alu die ik nog heb liggen voldoende zijn om de rest vd superstrucure te bouwen!



Enige activiteit geweest, afgelopen dagen...

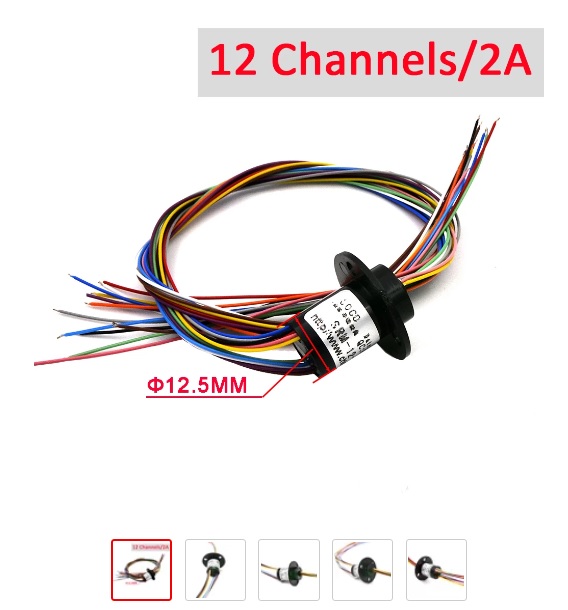

Gister 2x ( reserve etc ) slipring, 12polig, 2Ampere ontvangen. Mooi spul!

Verder wat stekkerconnector-spul bestellen!
Deze gebruik ik voor tuin verlichting:








Voor de kraan neem ik 2x een 6polige ( = 12 pole slipring ) uitvoering.



Trouwens 'verkijk' je niet op de 'kleine' stekkertjes en 'kleine' crimpterminals.
Ze zijn zelfs overrated voor m'n kraan. Hier later meer over als e.e.a. aan elektro is aangesloten en 'draait'.

Goed weekend!



-- Enthousiast! --









De 'driehoeken'ff met kleine boutjes voor de test.
De wielen liggen los op de loopkat.



Er komt dus een dubbele katrol.

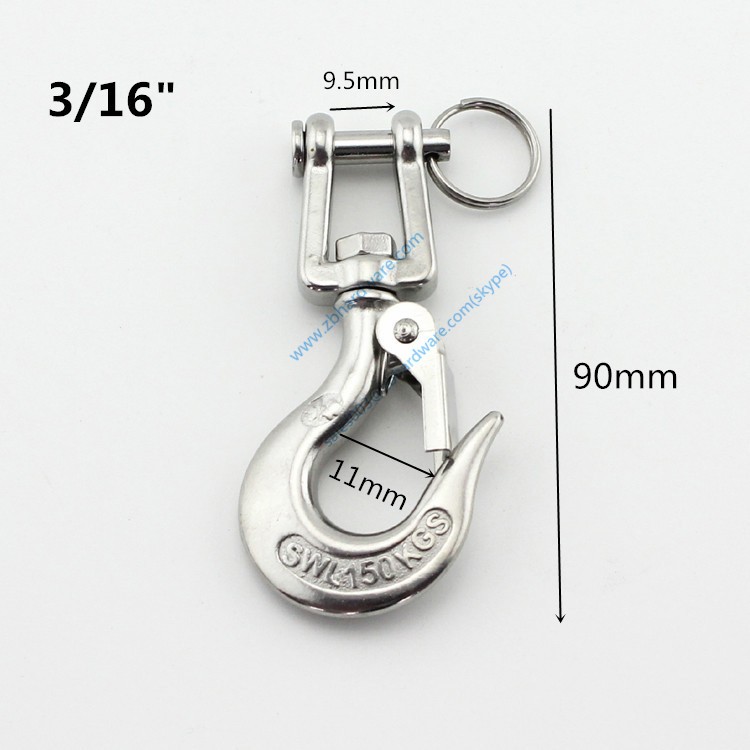

Haak ( met rotatie ) is onderweg.

Simpel en goedkope haak.
Tot 150kg, kom ik nooit aa
n uiteraard.
Ik lak 'm wel in m'n kleur...90mm is al best groot....




De spitse punt werk ik wel bij...

Een wat meer reialistiser haak is er wel, maar werd te groot en/of kan niet roteren.



Een berichtje waar niemand op zit te wachten:

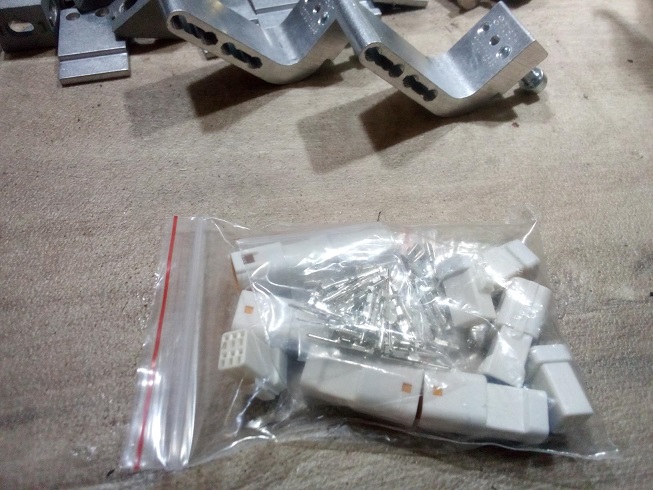

De 6 polige ( waterdichte ) stekkertjes zijn binnen, mooi spul!
Komen aan de 12-polige slipring om de superstructure met de toren te verbinden.
Maar niet vandaag...
