Bouwverslag 5-assige trekker met dieplader.

Vanavond ook nog even de 3 ( net binnengekomen ) assen voor de dieplader gemodificeerd en voorzien van bussen met daarin 8 inbussen.

Bewust andere diamater gekozen vd bussen zodat ze niet gelijk zijn aan die van de vaste assen vd truck.
De bussen hebben de juiste lengte.

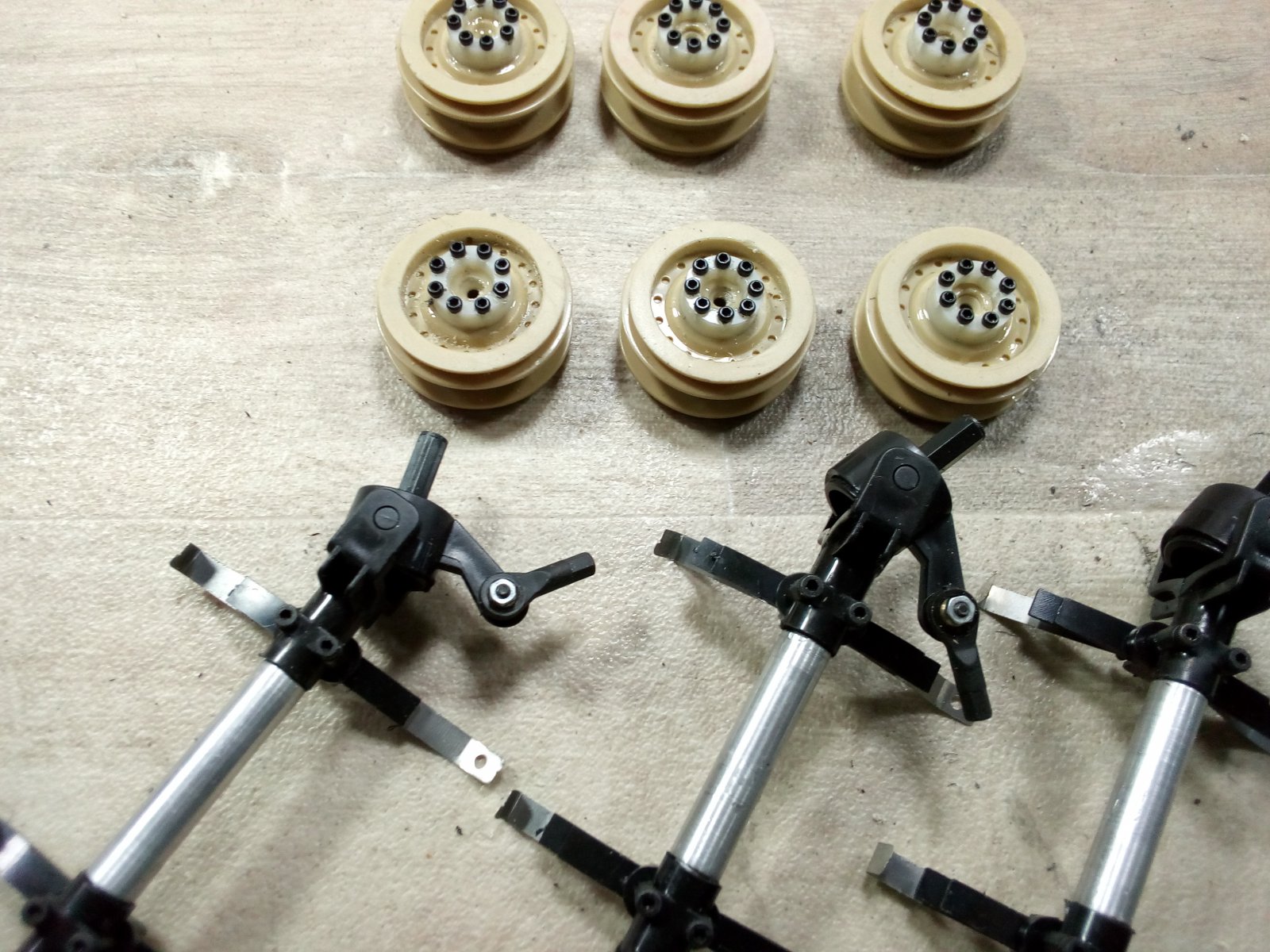

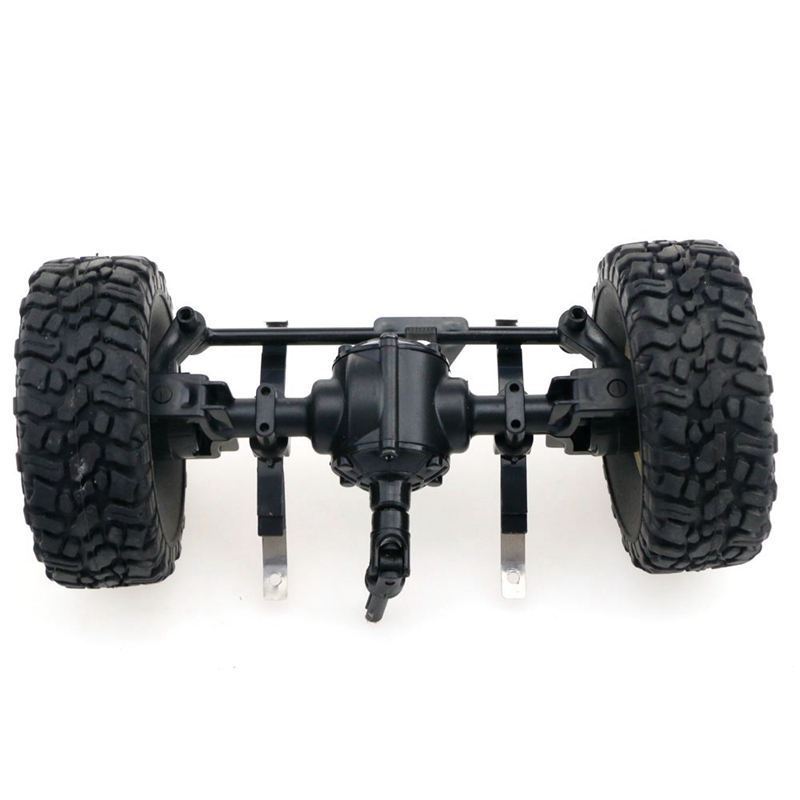

Orginele as:

Bij modificatie o.a. de stuurstangen als DIY gemaakt, met kogegewrichten.

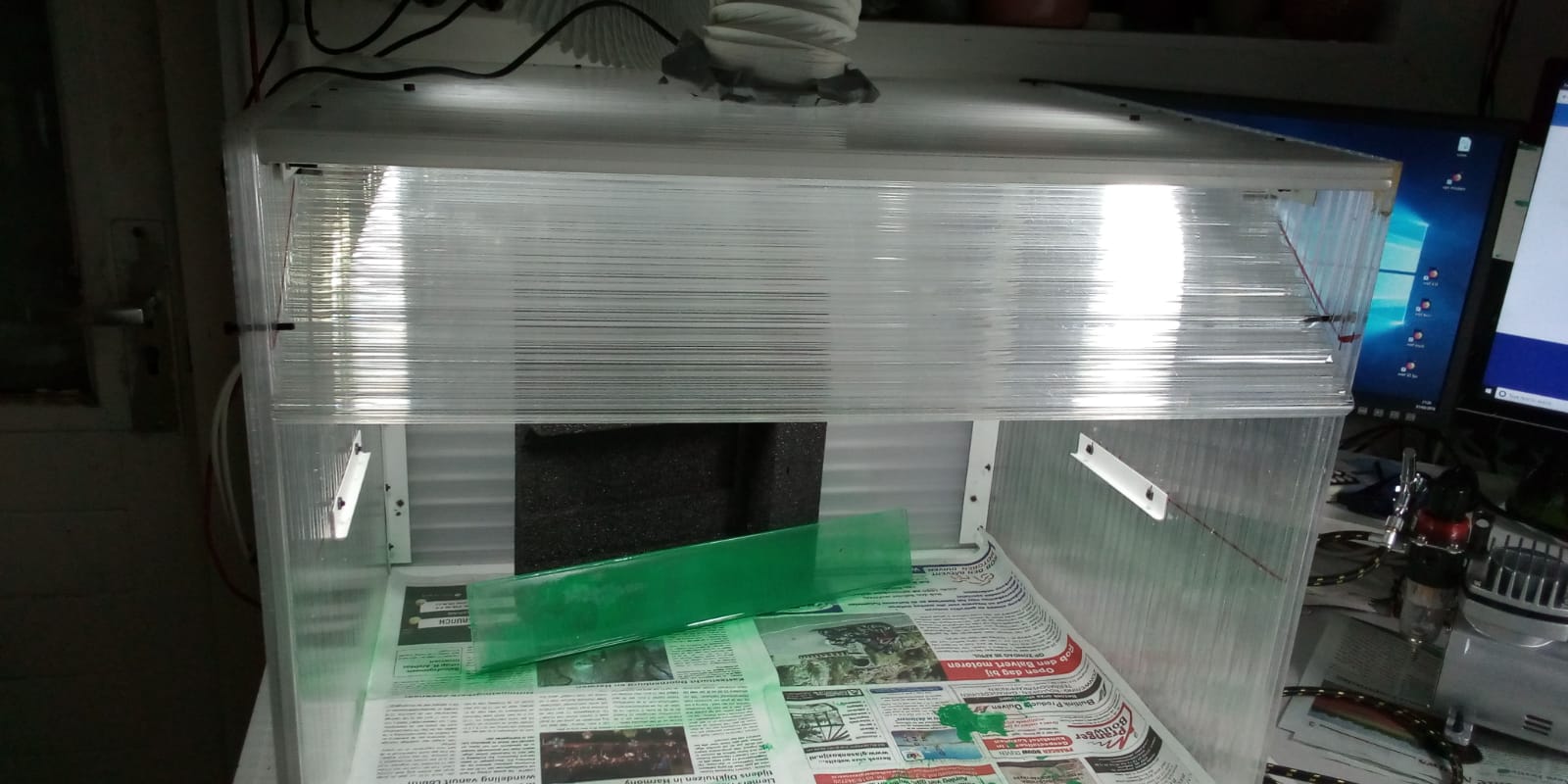

Dan ook maar ff een spuitcabine bouwen met licht vanuit links en rechtsboven schuin omlaag en afzuiging.



Kan de verlichting omlaag verplaatsen indien nodig. Vandaar die witte horizontale profieltjes.



Bij alle modificaties en bij de totaalbouw geldt: alles voorzien/vervangen van/door inbus.
( op enkele uitzonderingen na om wat voor reden dan ook )

De maat begint vanaf M1,6 zoals de bouten in de velgen.



Aan de slag!

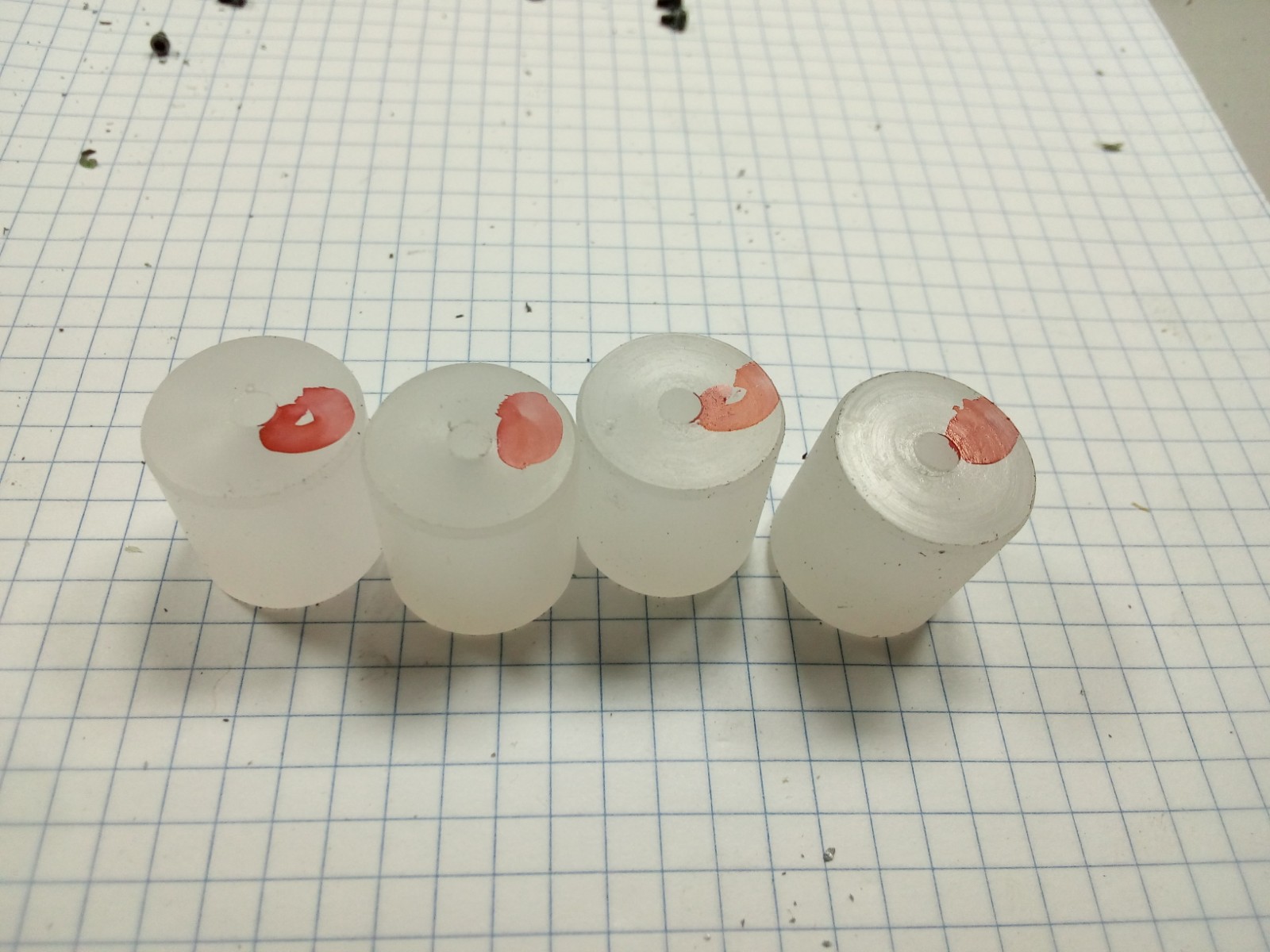

Centreergaten:



Opboren ( niet geheel door de cylinder ).



Next step:


Vanuit 2 kanten!!!



Gaatjes voor de M1,6 inbussen, 8 per velg, verdeeld dmv de 16 kuiltjes in de originele velgen:



Beter zo he!


Verde nog wat (fijn)schuurwerk doen.



Spatborden o pmaat zagen.
Bij fabricage heb ik ze extra lang gelaten.

Werkstukgeleider velengd naar links, om een nette haakse zaagsnede te krijgen:






Zaagafstand vastgezet. De boel richt zich zelf uit.
Wel zagen/bewegen/vasthouden met Fingerspitzengefuhl , dus niet de boel dom vooruitschuiven!!






Ben er blij mee, de boel met montage nog enigzins wat "uitlijnen".
Maar zo ff "ruw bevestgid" lijnt het al aardig!



D'r ligt nog wel ergens een oude binnenband, om spatlappen van te maken!

Verder nog ff uitfiegelieren ivm spatborden/wielkast van cabine!



Bouwen is er 1 van iig!



Al een tijdje spatbordbevestiging op deze manier:




Kom ik deze staafjes tegen in een la.
Passen beter in de spatbordhulzen dan de gedeeltelijk M3 draadeinden.



leuk !! dat gaat wel wat worden . beniewd naar het compleete plaatje



Ik vind de kleurstelling van "van list " wel mooi



- cobaltBlue -



Vd week de ophangconstructie vd spatborden zover afgerond!
Nouja, de boel zit iig op de juiste plaats.
Gaaf hoe alle sets ( per as ) van spatborden ( op lengte gemaakt etc ) bijna naadloos aansluiten op elkaar.

Van hieruit uiteindelijke solide bevestging nog doen dmv het e.e.a. aan boudjeswerk.


Even een fotootje.
Let ff niet op dat niet haakjs gemonterde allu blok in het midden, is voor tijdelijk het chassis haaks te houden etc.



Verder redelijk modelbouwloze dagen met dit weer.



Zomaar ff wat foto's.
Cabine moet nog goed wiel;huis/spatbord krijgen. Iets breder dan dat het nu is.
De spatborden zelf kunnen nog iets richting chassis mdv het inkorten vd zwarte hulzen.
De wielen kunnen ook nog iets naar binnen, door het iets inkorten vd velgbevestigingen.
( genoeg ruimte voordat ze het chasis raken bij sturen)

Ik kijk wel wat de totale verhoudingen gaan worden!
Eerst mooiweer dagen!



Tja...ff wat knip- en plakwerk in paint...
D'r zal toch ook wat met plamuur etc moeten gaan gebeuren om een mooie lijn te krijgen!
