Bouwverslag CATERPILLAR 3516B GENERATOR

Hallo Charlotte,

Bedankt voor het compliment.



Hallo Leon,

Bedankt voor het compliment.




Bouwmeester ?



Prutser zal je bedoelen !



Update : 0070

Hallo allemaal,


Verder gegaan met het ombouwen van het standaard Wedico chassis naar een Pacton containertrailer.

Vijf dwarsbalken gemaakt om op de containertrailer te monteren, zodat er diverse maten containers vervoerd kunnen worden en middels de Twistlocks vastgezet kunnen worden op de containertrailer:
20 feet, 30 feet en 40 feet containers.

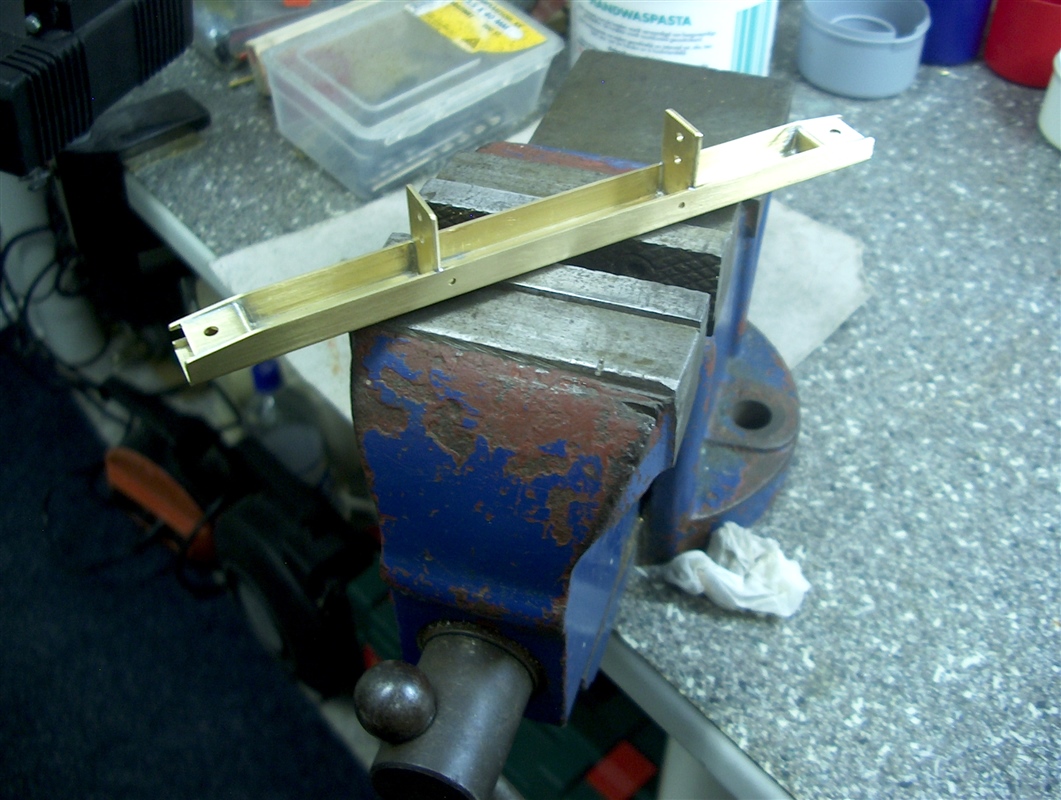

De dwarsbalken mooi glad afgewerkt.

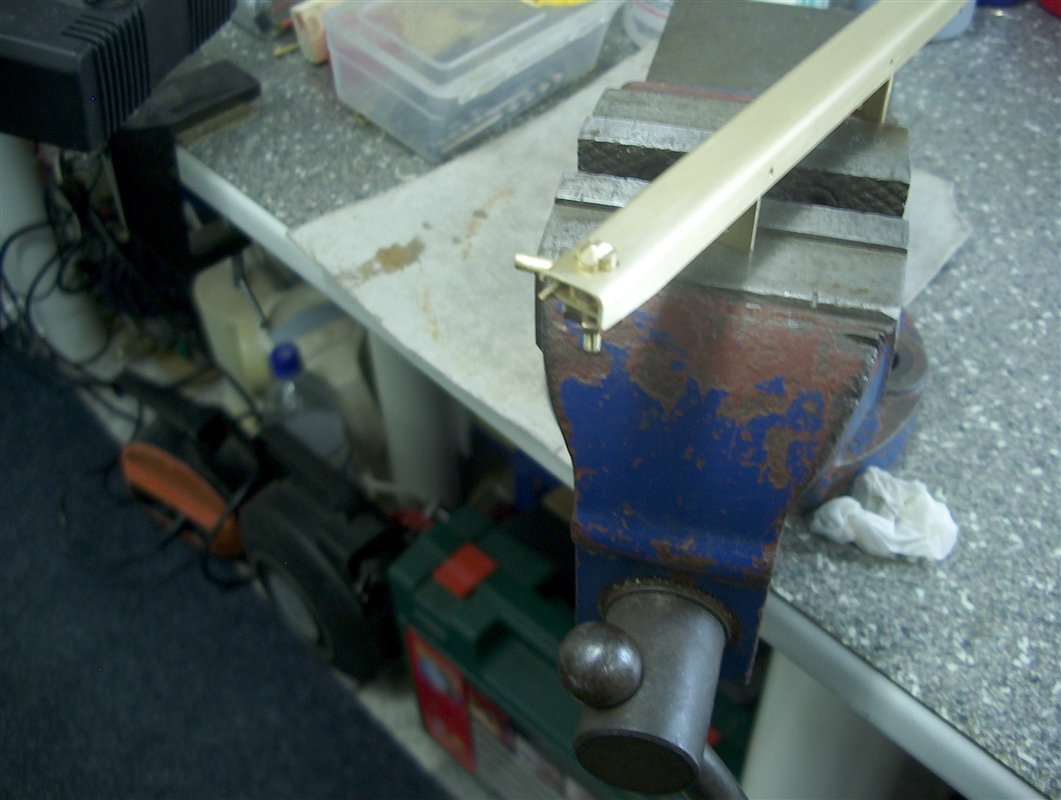

Een twistlock gemonteerd met nog rechte vergrendelingshandvat.
De rechte pen moet nog gemodelleerd worden naar het 1:1 model.

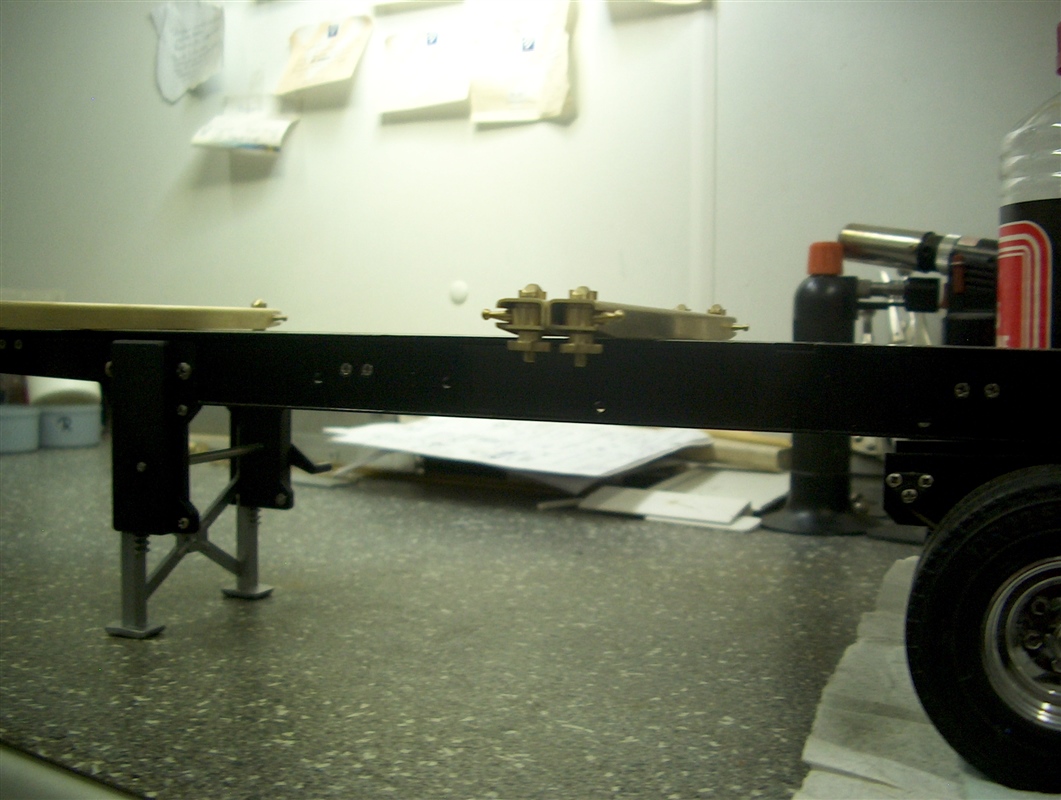

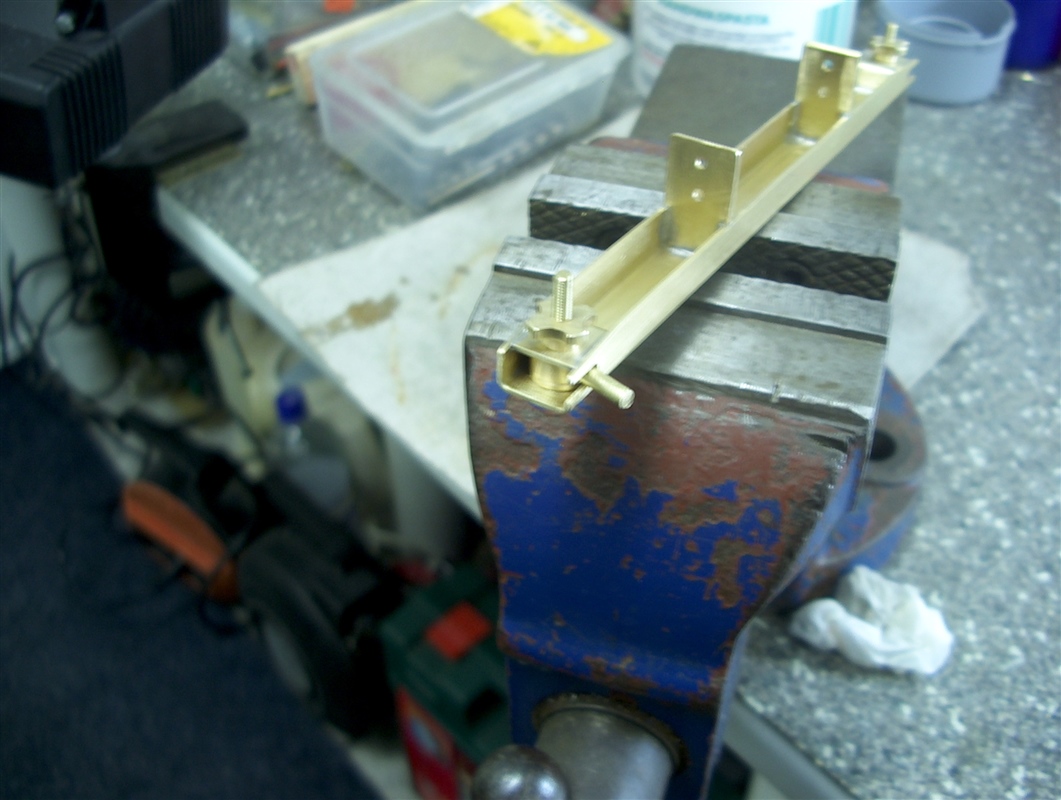

De twee twistlocks per dwarsbalk gemonteerd.


De twistlock aan de bovenkant van de dwarsbalk.

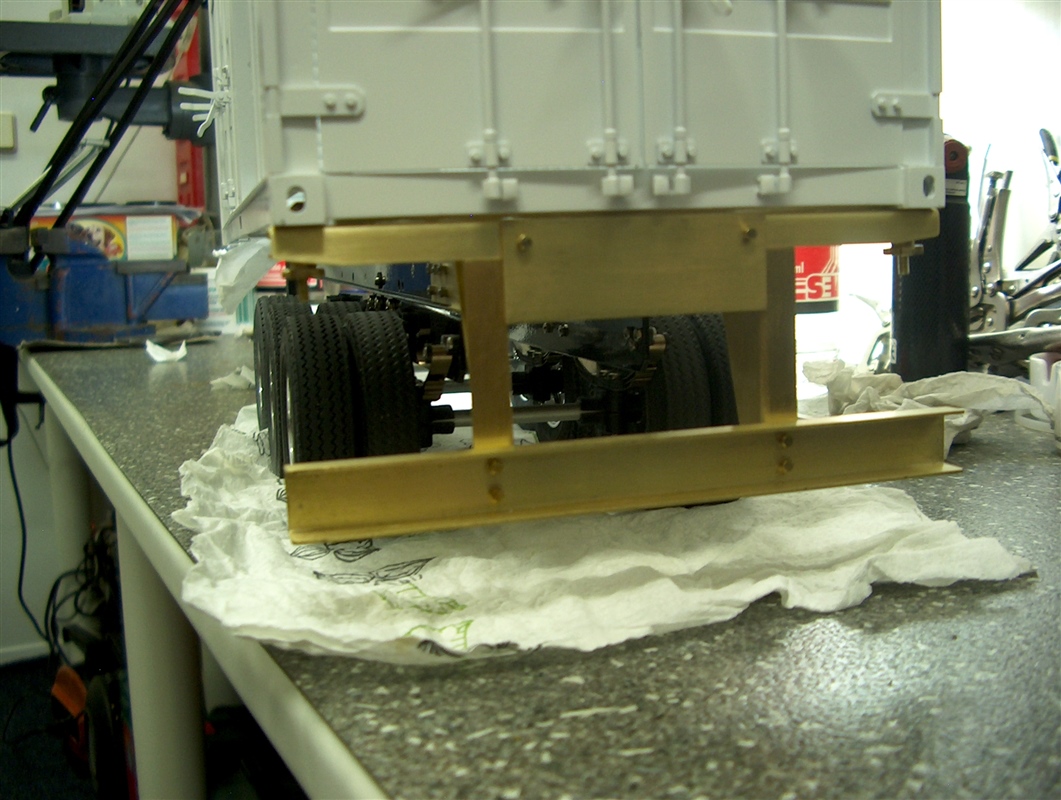

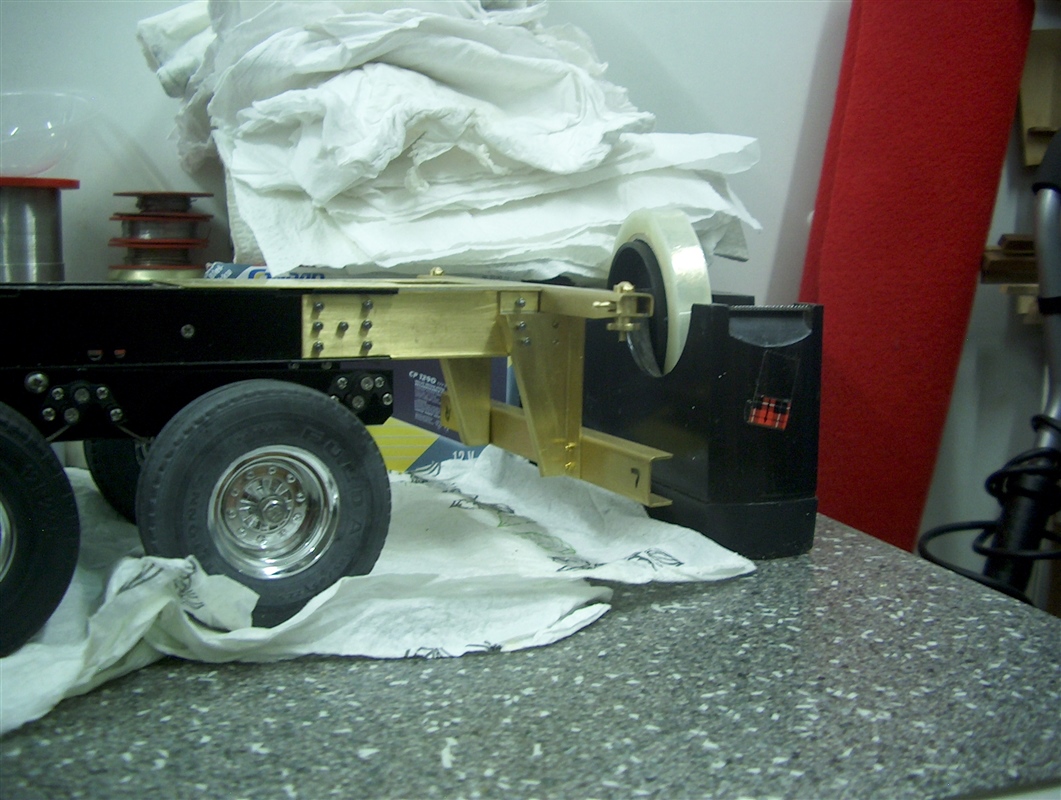

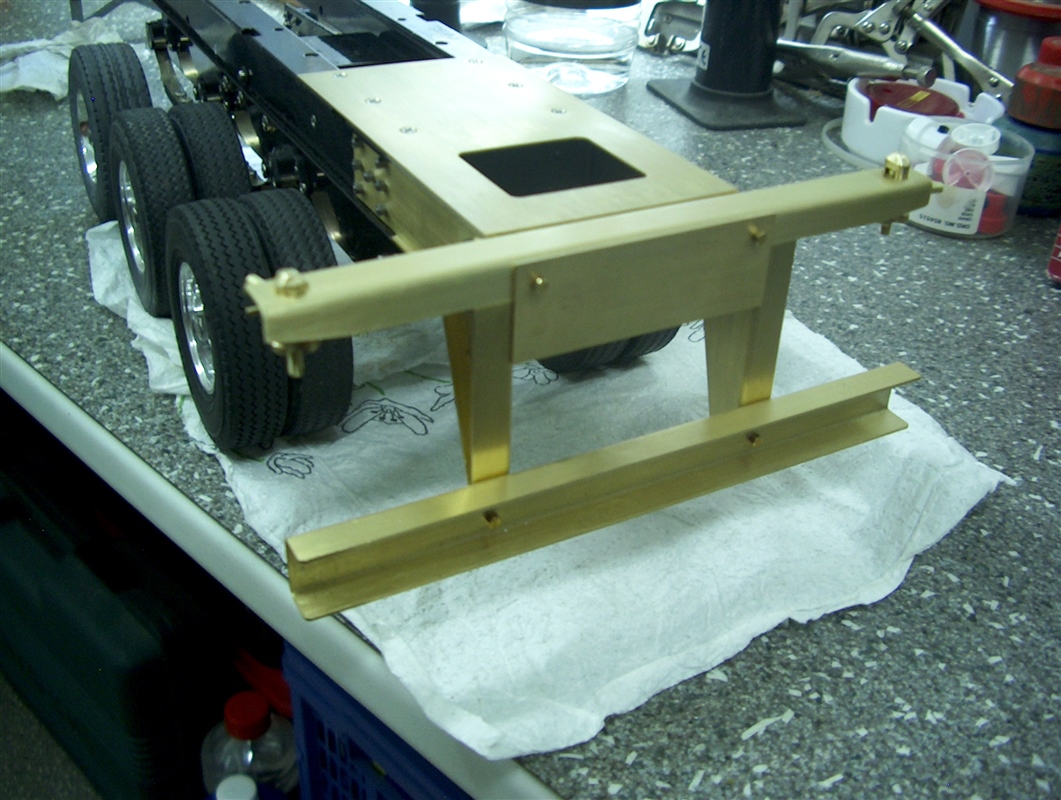

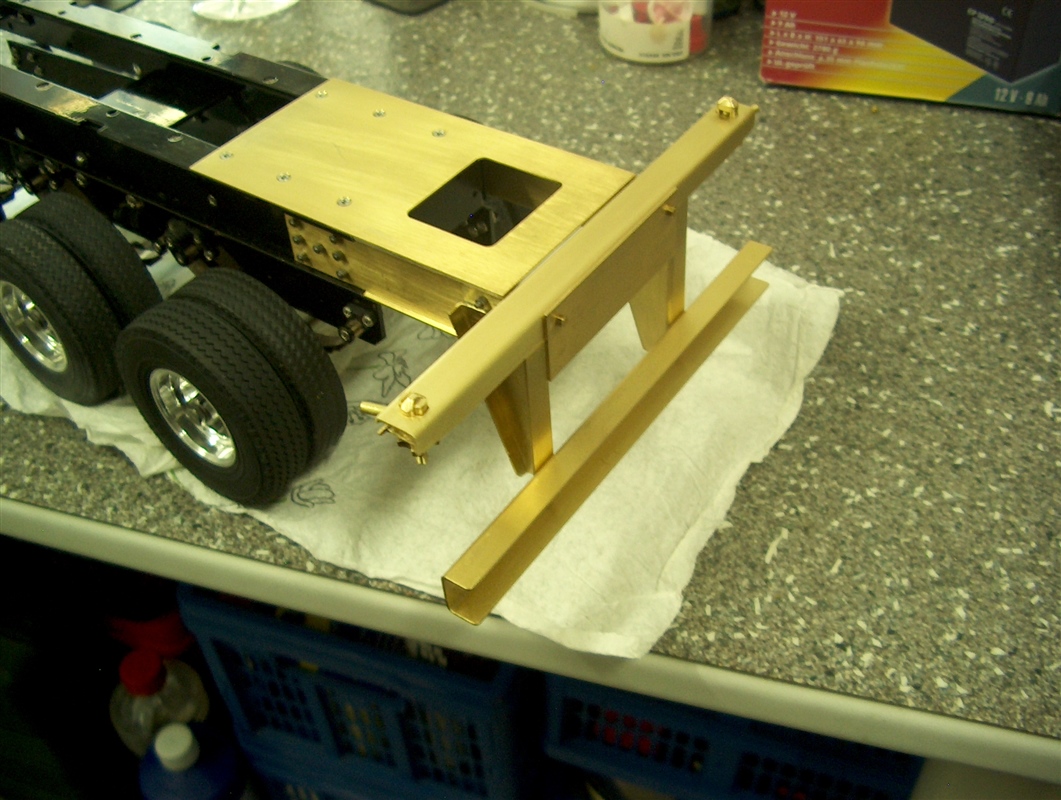

De eerste dwarsbalk met de twee twistlocks gemonteerd aan de achterkant van de containertrailer.

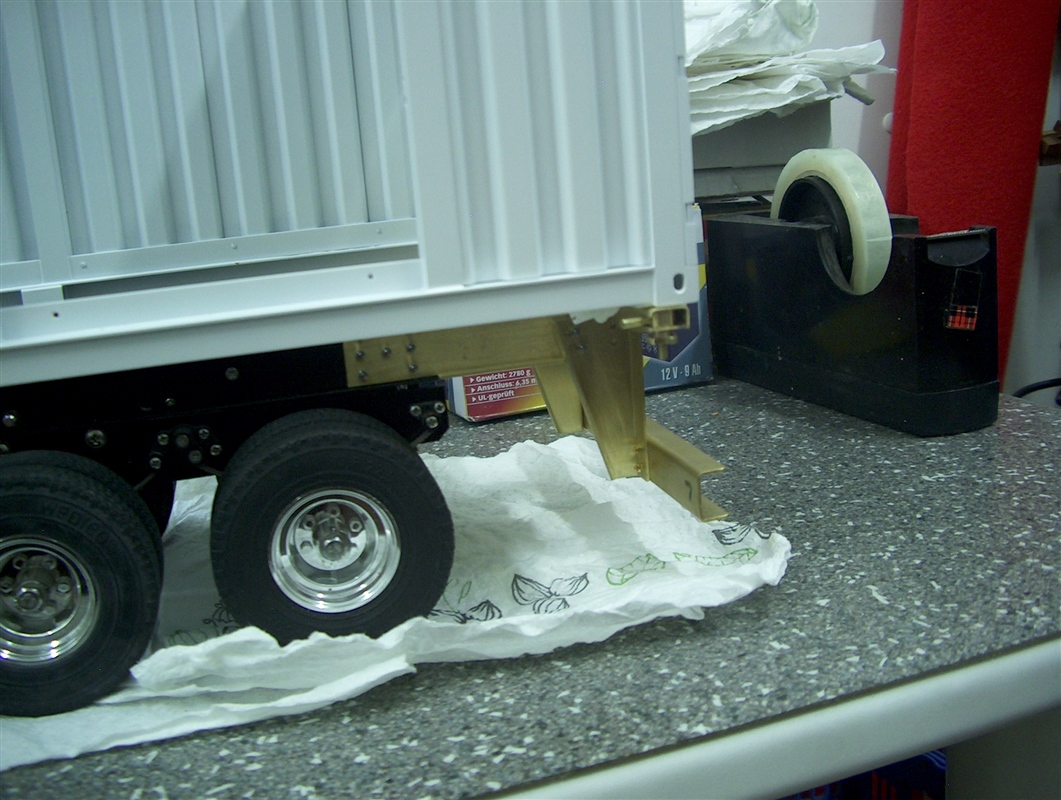

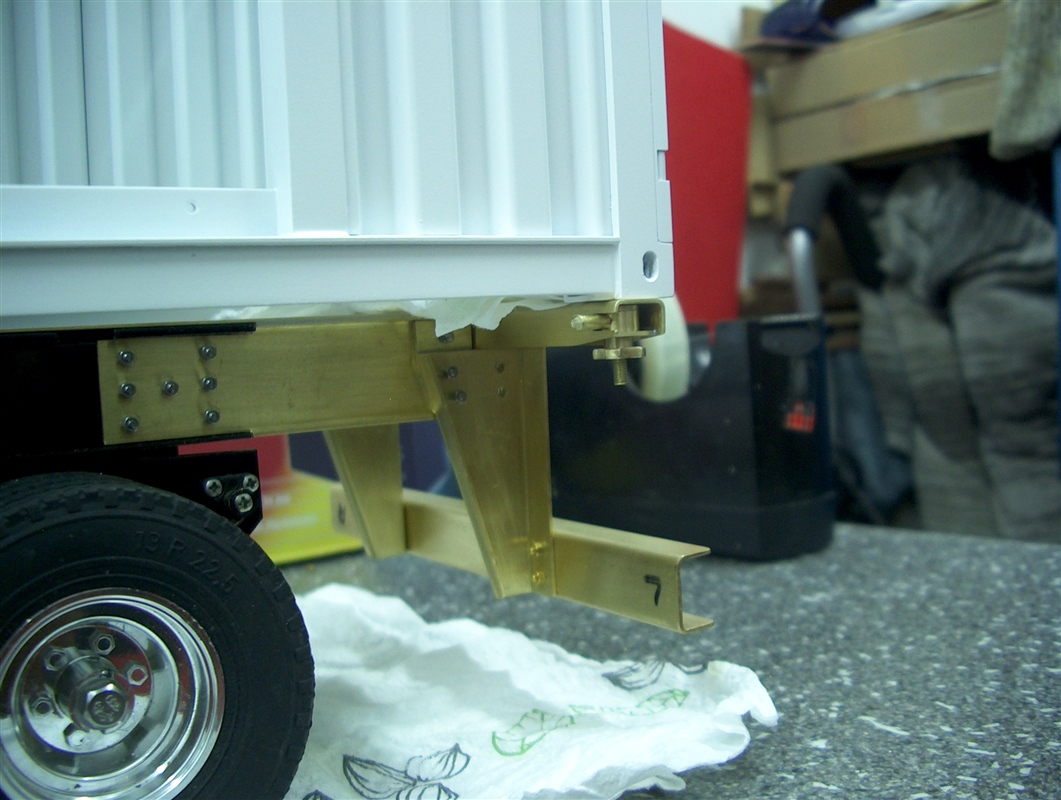

De 30 feet Generator container op de containertrailer gezet/gepast en vastgezet met de twee twistlocks.


De 30 feet container past perfect op de twistlocks en wordt stevig vastgeklemd.
De draadeinden moeten nog worden ingekort op de juiste maat.




Tot zover deze update.

Wordt vervolgd.



Dat zijn mooie Twistlocks Pieter, wat kan je dan met weinig materiaal toch mooie dingen maken en daar is messing wel het mooiste metaal voor.
Ik heb geen Liebherr pet maar anders ging hij er voor af.
Groet Leo



Prachtig Pieter.



pffff wat ben ik toch jaloers op jouw bouwkunsten....prachtig !!!!!!!!!!!!



Ontzettend fraai Pieter. Ben zelf een Hercules container trailer 20ft in elkaar aan het zetten dus weet nu een beetje meer hoe twistlocks werken, maar jij maakt gewoon alles zelf. En hoe? Echt heel mooi en zo uitgebreid beschreven allemaal! Gr. Maurice



Alle "Leuk" aanklikkers bedankt.



Hallo Leo,
Bedankt voor je compliment.



Inderdaad Leo, je kan met messing hele mooie kleine gedetailleerde onderdelen maken.


Ik heb wel een Liebherr petje voor jou hoor !

Keuze uit 3 petjes :


Je mag zelf kiezen.



Hallo Leon,

Bedankt voor je compliment.



Hallo Maurice,

Bedankt voor je compliment.


Ik probeer alles zo veel mogelijk zelf te maken.
Dat vind ik het mooie van modelbouw, alles zelf maken.



Update : 0071

Hallo allemaal,


Verder gegaan met het ombouwen van het standaard Wedico chassis naar een Pacton containertrailer.

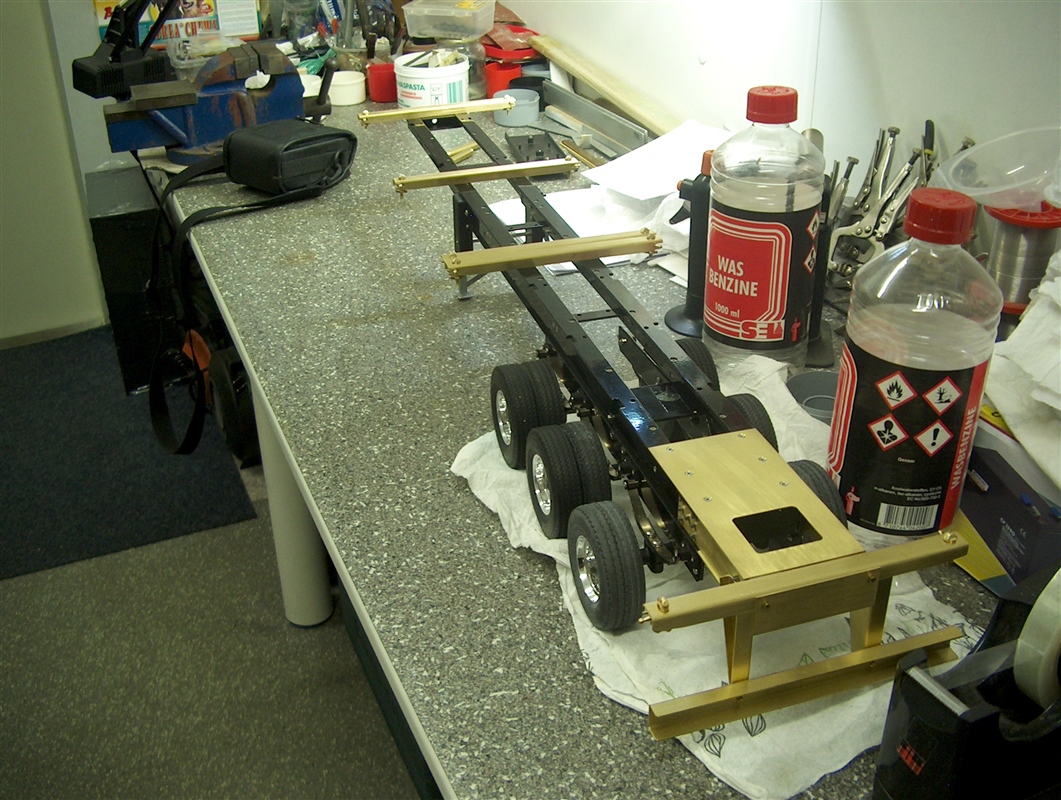

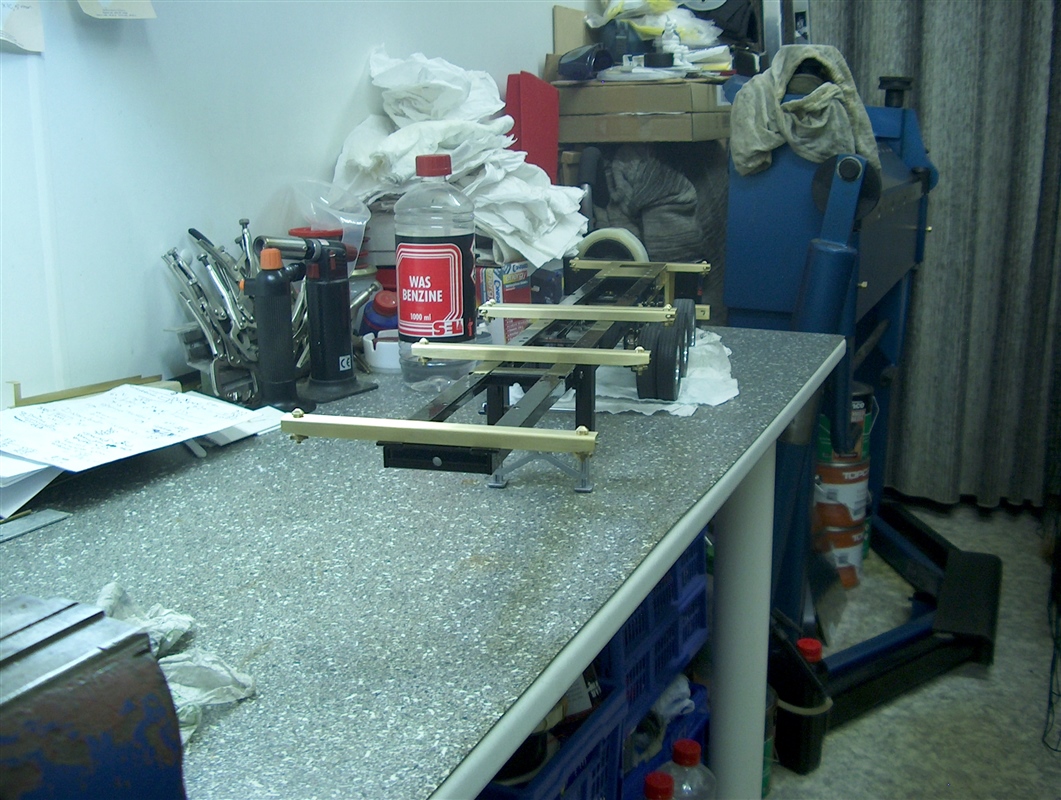

Vijf dwarsbalken gemonteerd op het chassis van de containertrailer, zodat er diverse maten containers vervoerd kunnen worden en middels de
de tien Twistlocks vastgezet kunnen worden op de containertrailer:

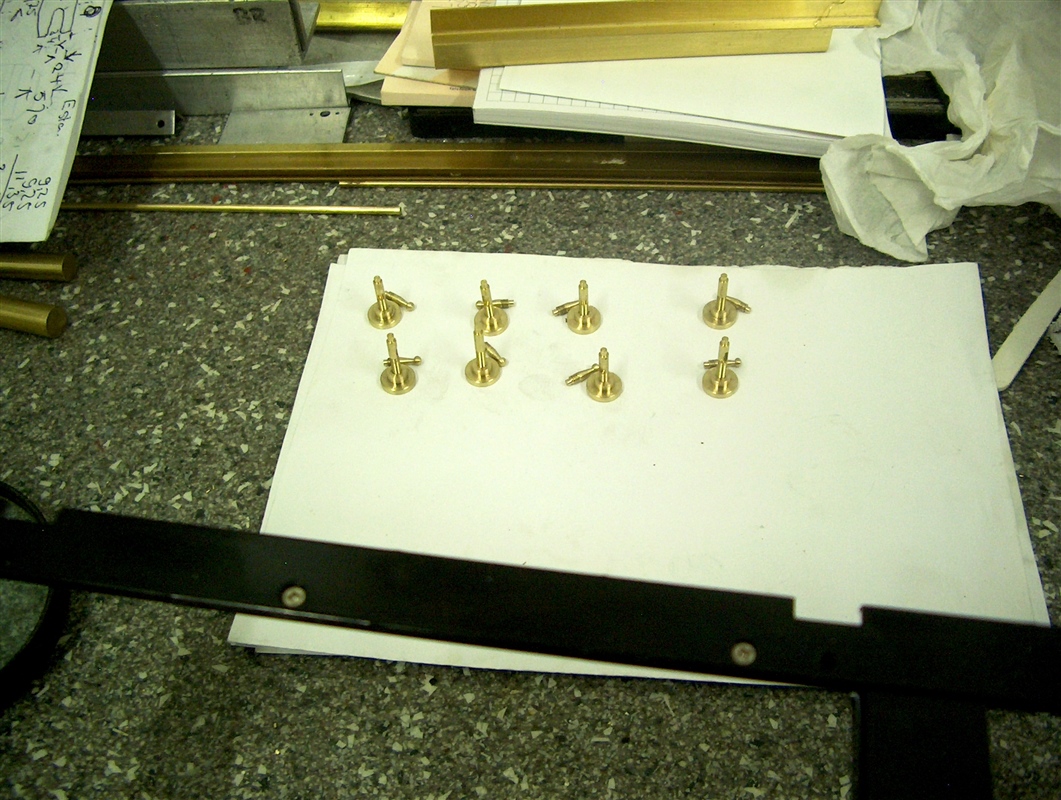

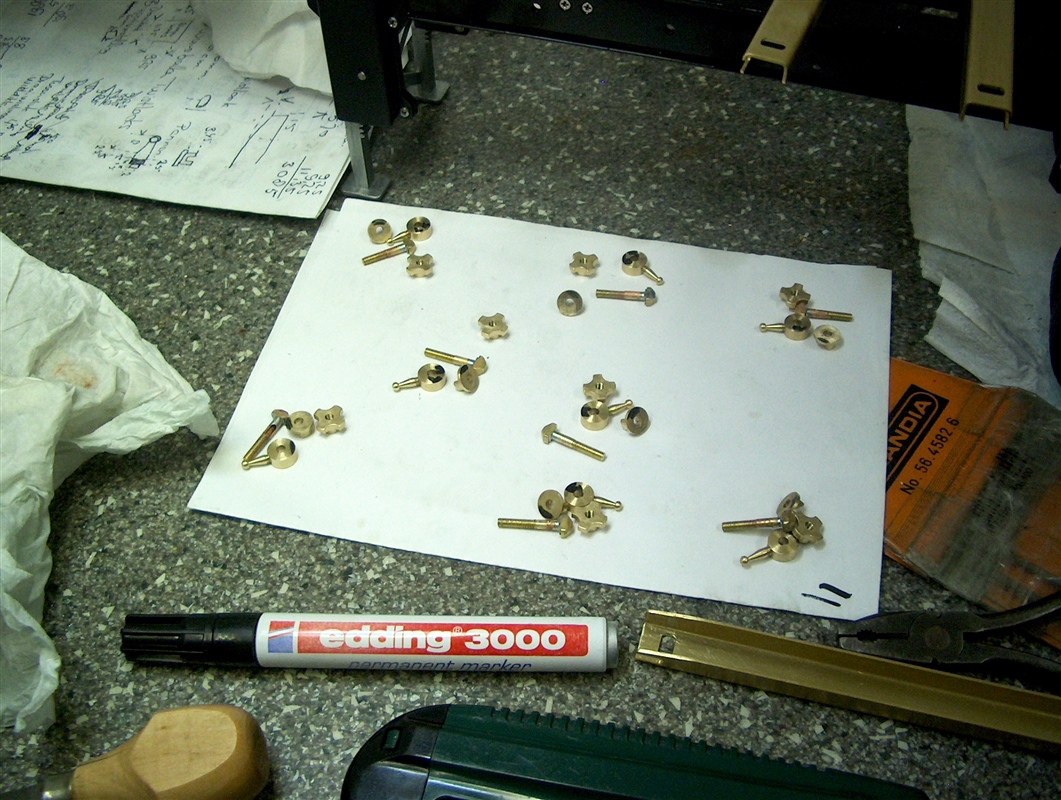

De losse onderdelen van de twistlocks samengevoegd tot 1 geheel.

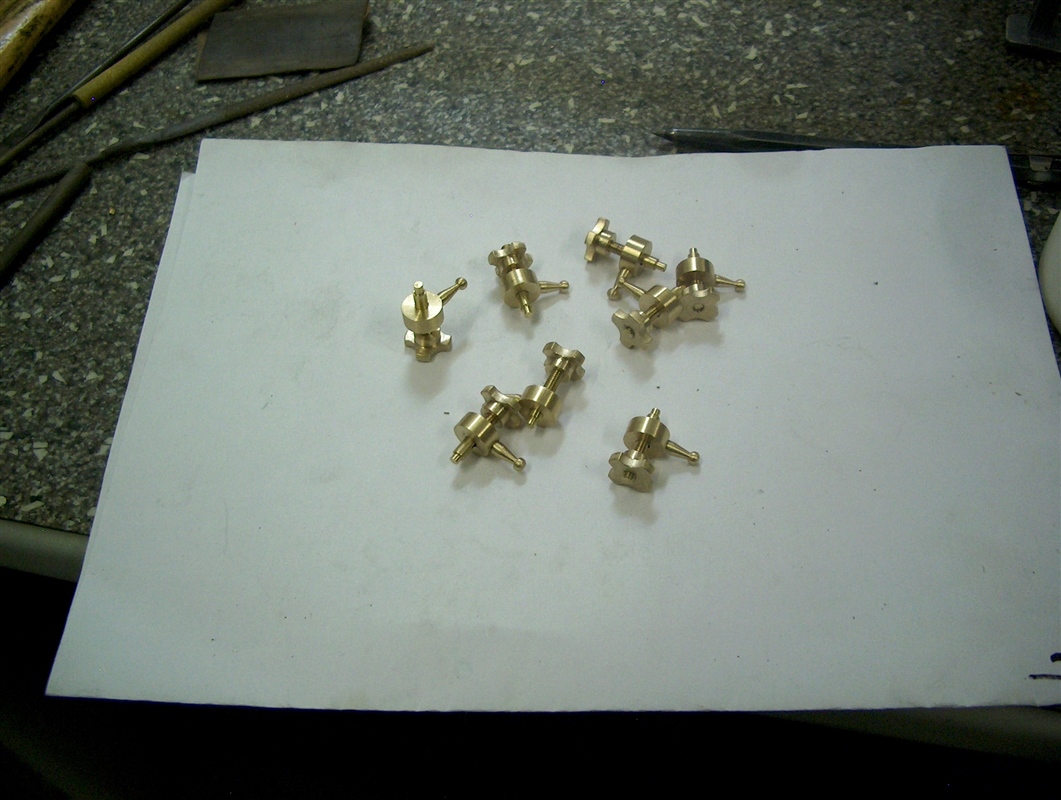

De 8 twistlocks zijn tot 1 geheel gemonteerd en klaar gemonteerd te worden in de dwarsbalken van het containerchassis.
( 2 twistlocks zijn al gemonteerd in de dwarsbalk aan de achterkant van het containerchassis)

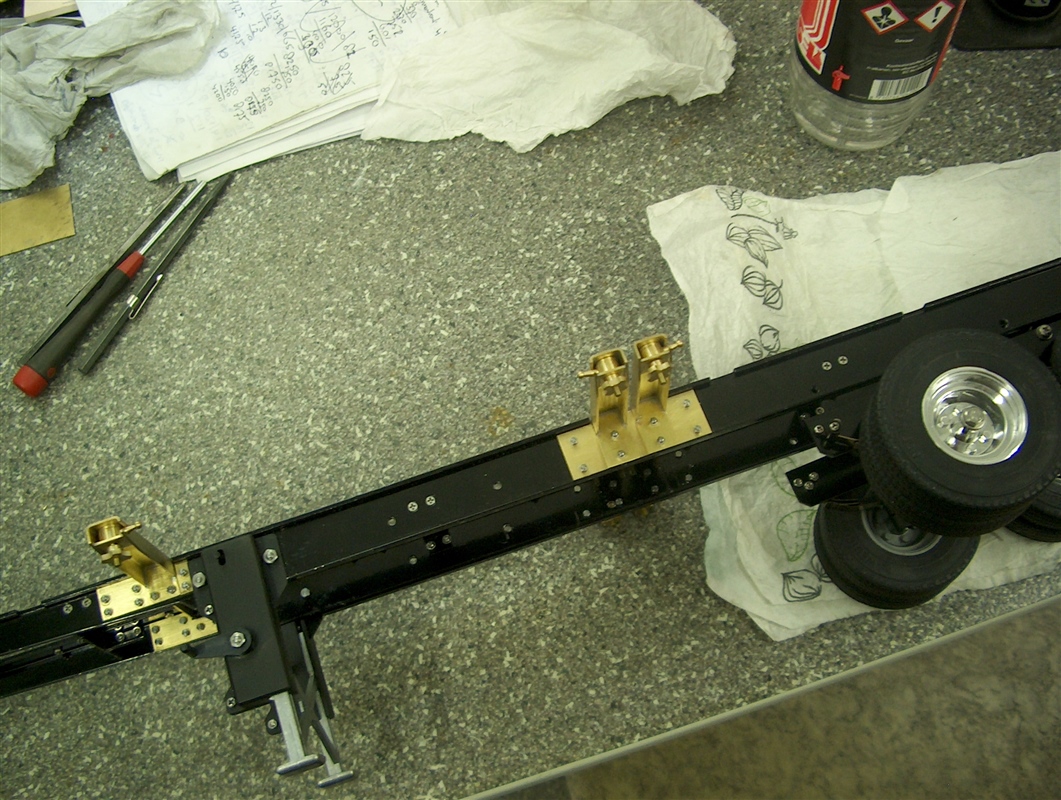

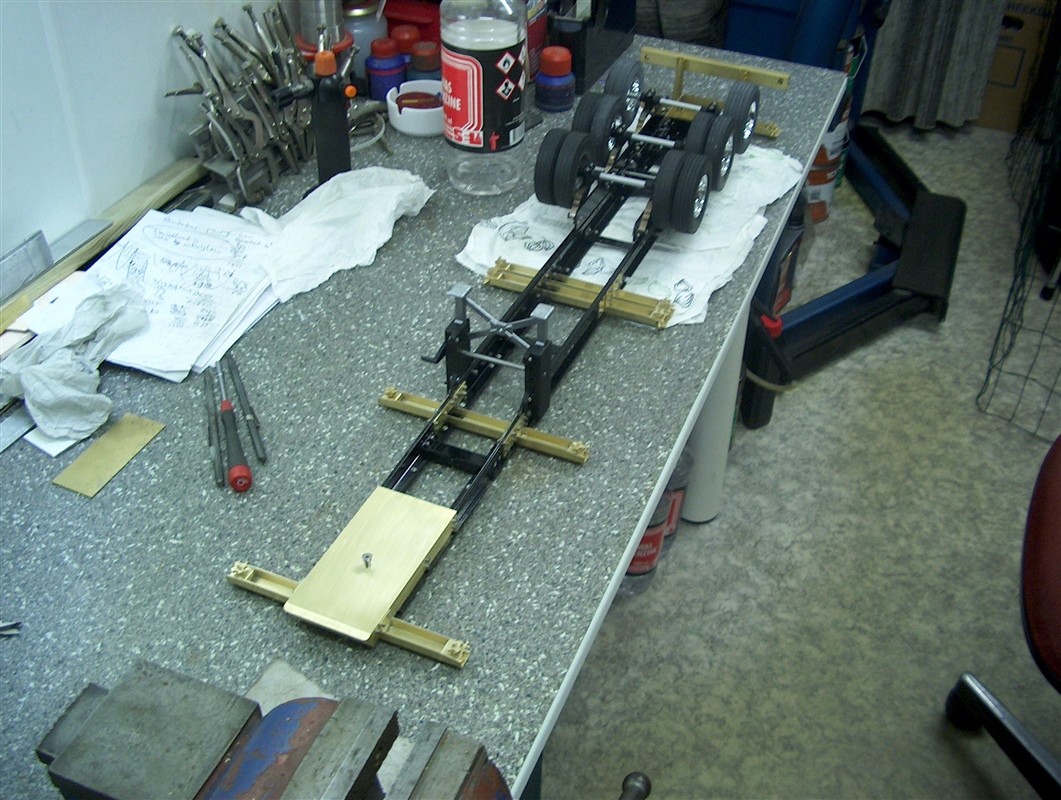

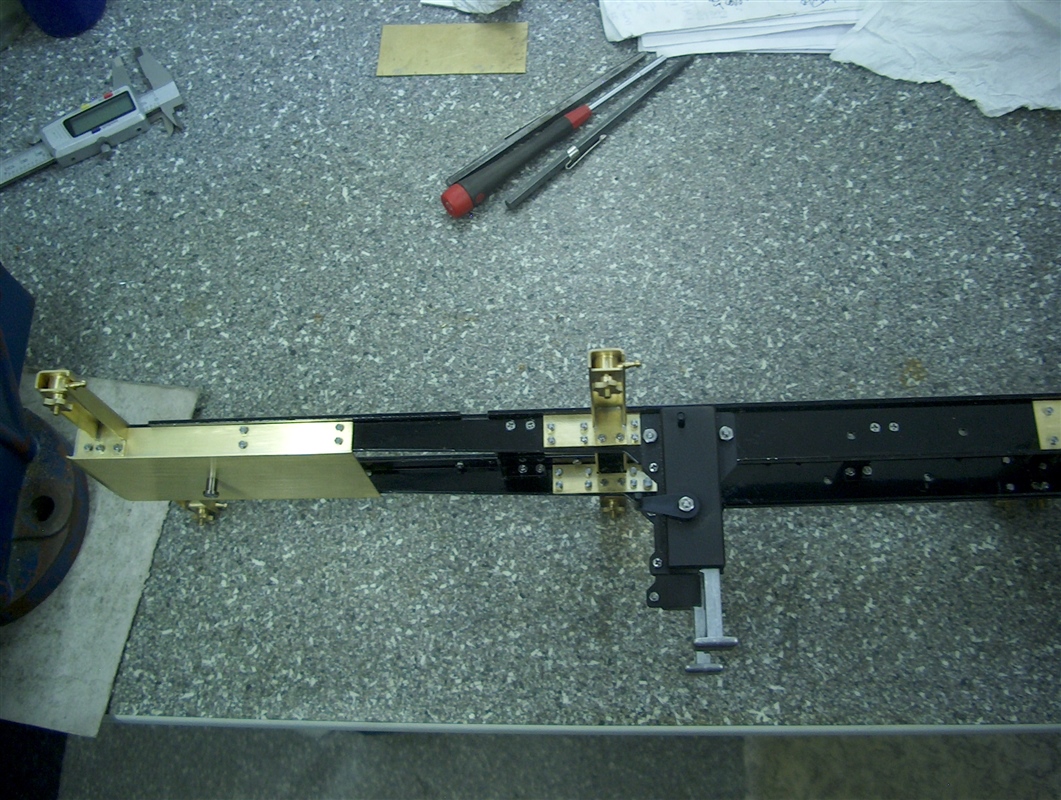

De 10 twistlocks gemonteerd in de 5 dwarsbalken van het containerchassis.












Tot zover deze update.

Wordt vervolgd.



Prachtig Pieter !!!

Dit is echt super mooi! ik blijf me verbazen en verwonderen over je bouwkunsten



Hi pieter

Als ik het goed zie kan je geen 45 ft containers vervoeren.
Verder niets dan lof voor deze trailer.
Super mooi gemaakt en gedetailleerd.

Grt John



Hallo John,

Bedankt voor je compliment.



Klopt, ik kan geen 45 feet containers vervoeren.

Ik heb bewust voor een 40 feet containerchassis gekozen, omdat ik deze Pacton containertrailer heb nagebouwd na de 1:1 Pacton containertrailer
Ik heb het chassis al moeten verlengen naar een 40 feet containerchassis.

Het is de bedoeling dat ik mijn eigen CAT generator kan vervoeren, dit is een 30 feet container.
Voor de CAT generator komt nog een 10 feet container voor de opslag van de aanverwante zaken voor de CAT container.
Zoals het opbergen van de trap, grote gereedschapskist en de kabels voor de Nood stroomvoorziening, enzovoort.

De CAT generator en de Pacton containertrailer is nagebouwd na echte CAT generator en de Pacton containertrailer van mijn schoonzoon.
Alleen heb ik de stickers van mijn eigen B.V. er op gemaakt, i. p.v. de stickers van mijn schoonzoon.
De CAT generator is niet helemaal 100% nagebouwd, ik heb helaas wat concessies moeten doen, maar dit valt niet op.

Ach ja, ik ben maar een prutsertje hé.



Hallo Leon,

Bedankt voor je compliment.



Alle "Leuk" aanklikkers bedankt.



Pieter ziet er heel netjes uit.



Hallo Herman,

Bedankt voor je compliment.



Update : 0072

Hallo allemaal,


Verder gegaan met het ombouwen van het standaard Wedico chassis naar een Pacton containertrailer.

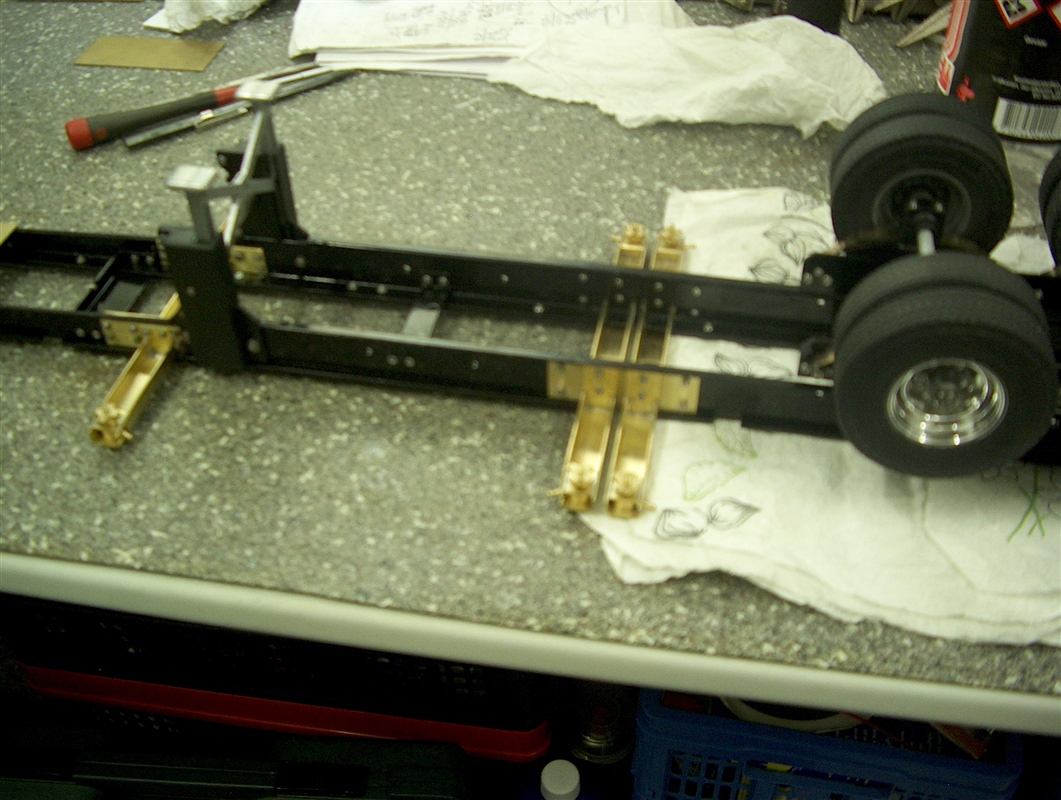

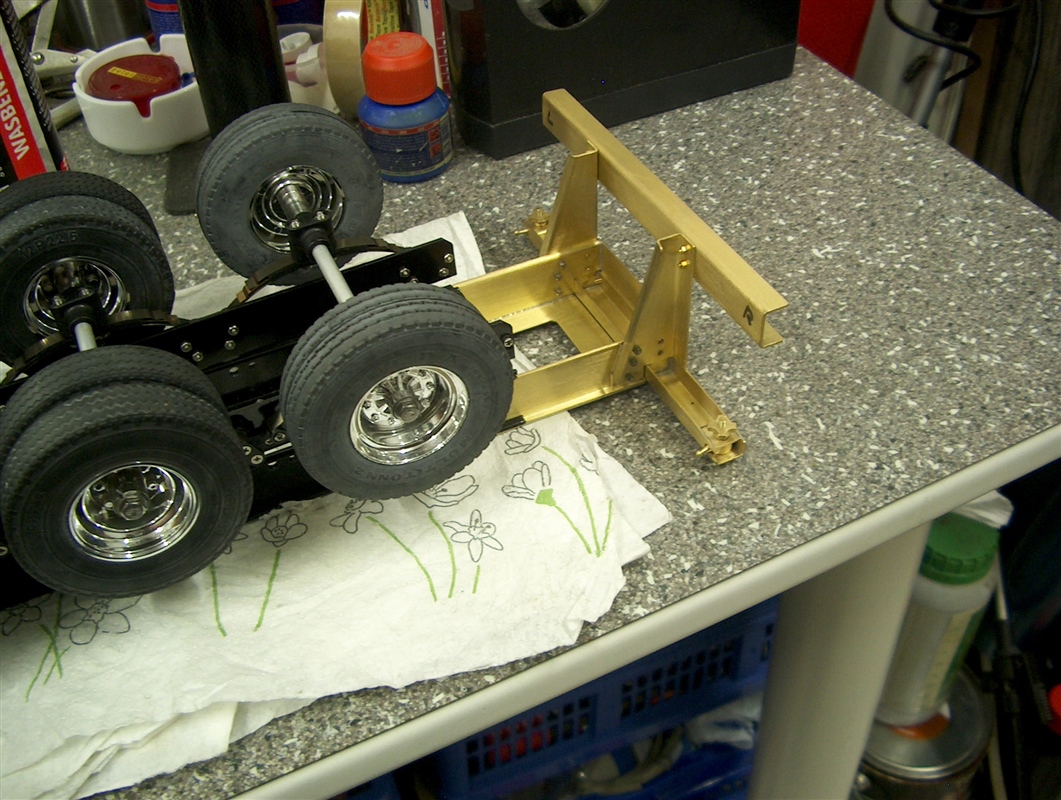

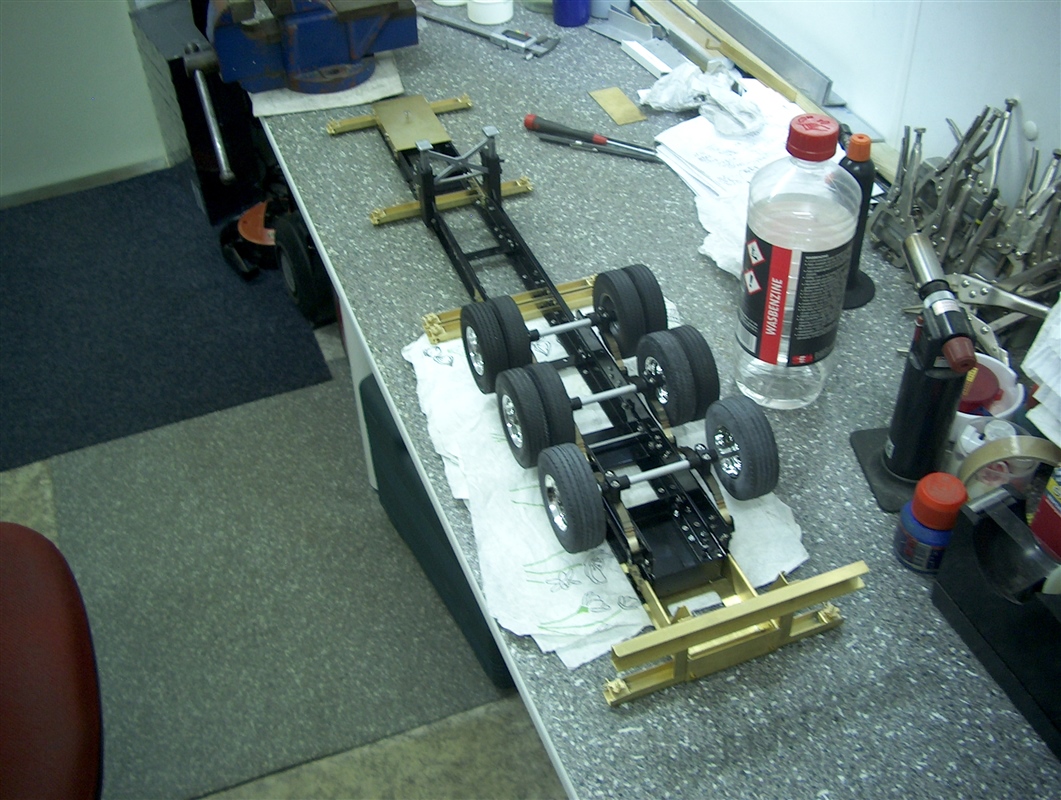

Nog wat foto's van de onderkant van de Pacton containertrailer.

De 2 voorste dubbellucht assen moeten nog worden vervangen door Super Single assen, zoals de achterste as.

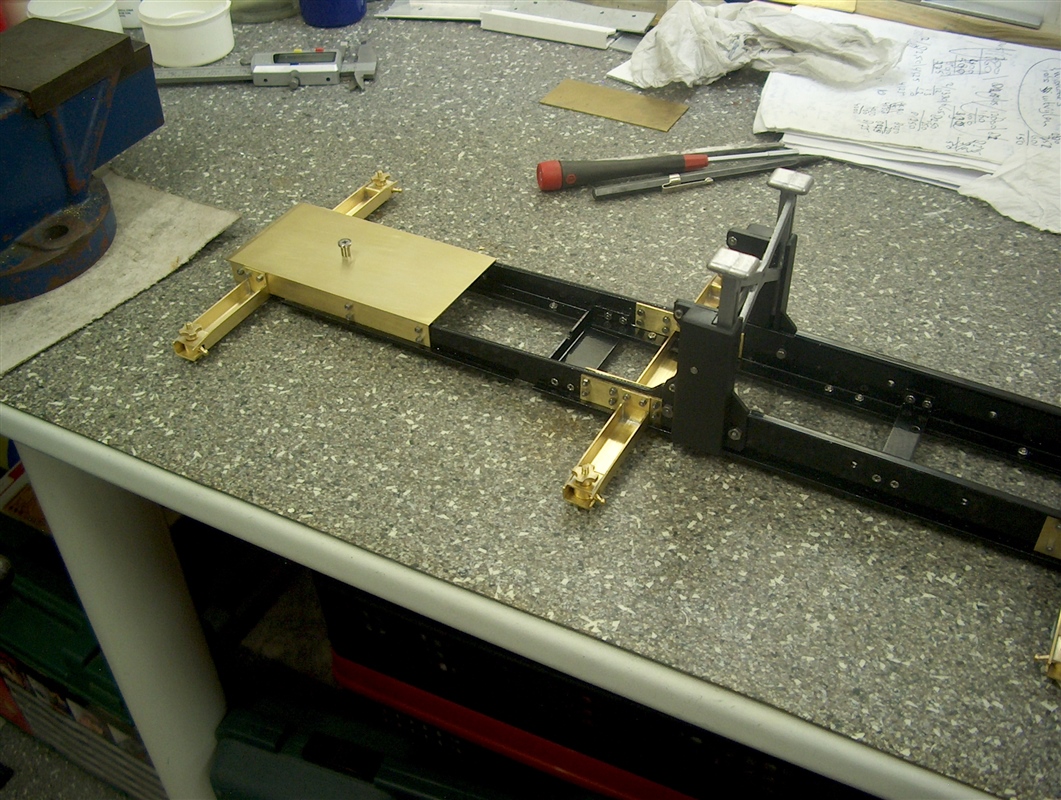

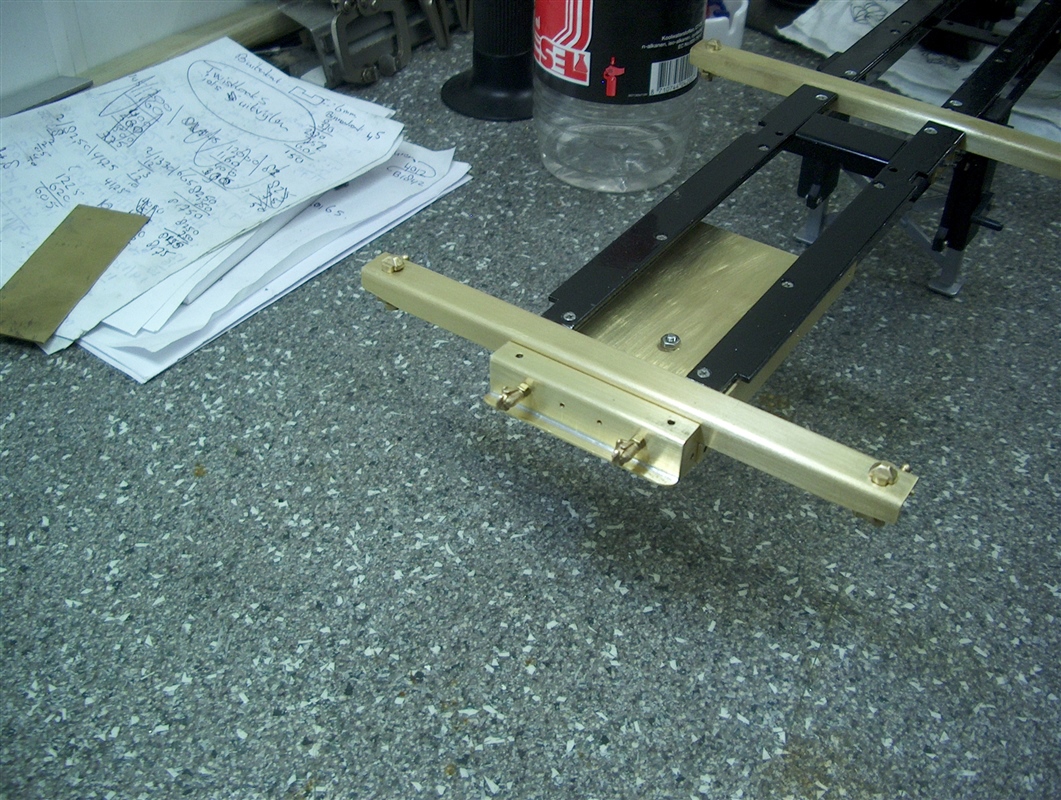

De zelfgedraaide kingpin gemonteerd op de nieuwe gemonteerde messing onderplaat.
Tevens het chassis aan de voorkant iets verlengd.


Aan de voorkant de de luchtslang aansluitingen gemonteerd.


De luchtslang aansluitingen voorzien van een nieuw draadeindje van M 3.
Sommige modelbouwers noemen de luchtslang aansluitingen (handjes)
Ik vind zelf dat de luchtaansluitingen echt op handjes lijken.

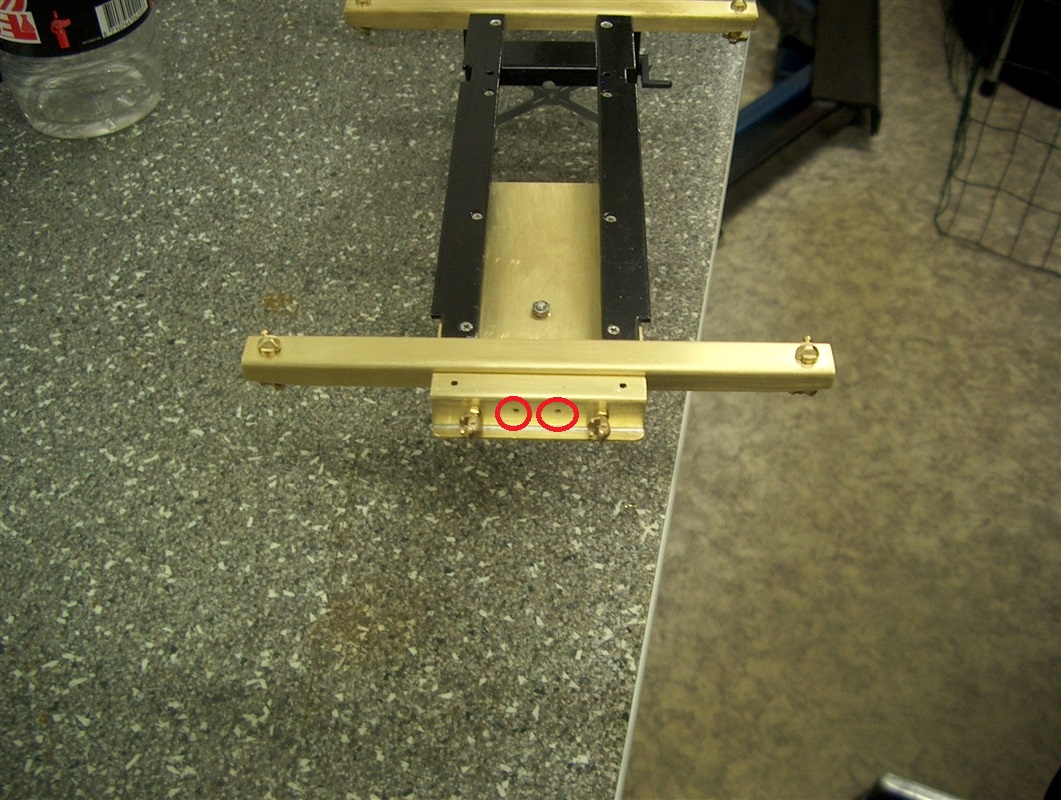

De dubbele stroomaansluiting stekkerdozen moeten nog worden gemonteerd.
(zie rode cirkels)

Tot zover deze update.

Wordt vervolgd.
