Bouwverslag CATERPILLAR 3516B GENERATOR

Pieter,

je maakt me wel jaloers bij iedere update met je bouwkunsten..maar het is een een genot iedere keer



Hallo Leon,

Bedankt voor je compliment.

Ik doe mijn best om er iets moois van te maken.



Alle "Leuk" aanklikkers bedankt.



Update : 0073

Hallo allemaal,


Verder gegaan met het ombouwen van het standaard Wedico chassis naar een Pacton containertrailer.

Er moeten ook nog "fietsenvangers" aan de linker en rechterkant gemonteerd op de Pacton containertrailer.

Eigenlijk een "rare" omschrijving dat we dit in de volksmond "fietsenvangers" noemen, terwijl het eigenlijk een onderrijbeveiliging, of zij-afscherming heet.
De eerder gemonteerde messing onderdelen alvast in de etsende primer gespoten

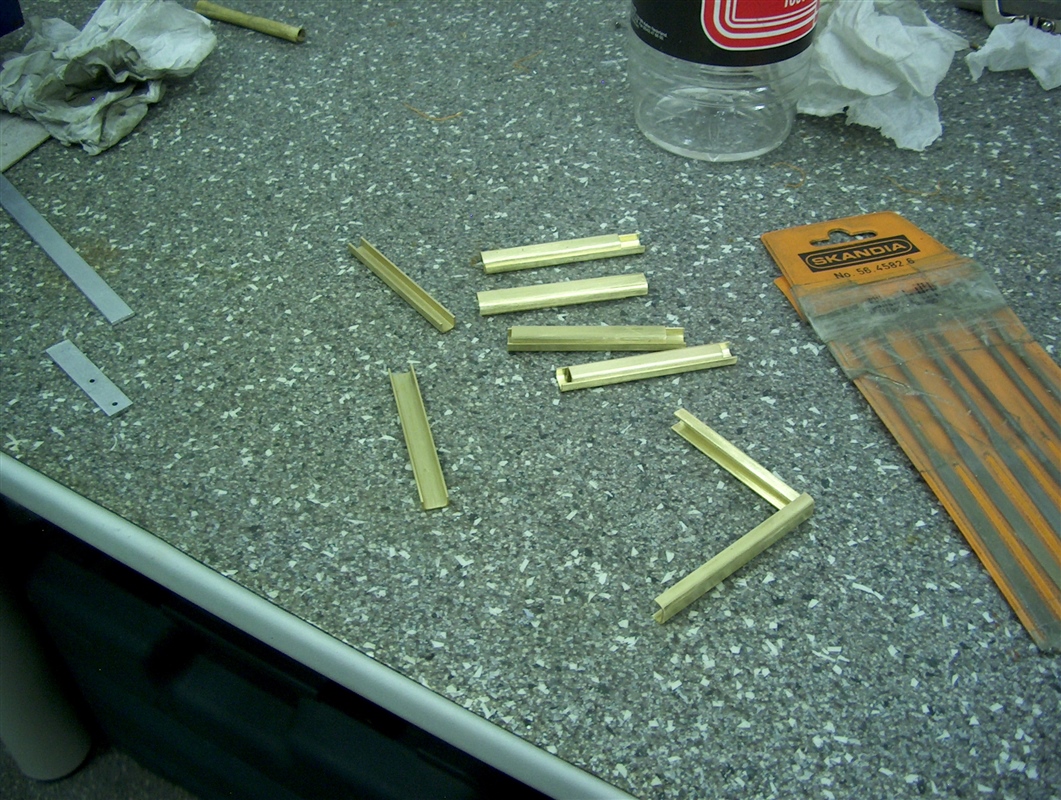

De steunen worden van messing U profielen gemaakt, de zij afschermingsplanken worden van aluminium gemaakt.

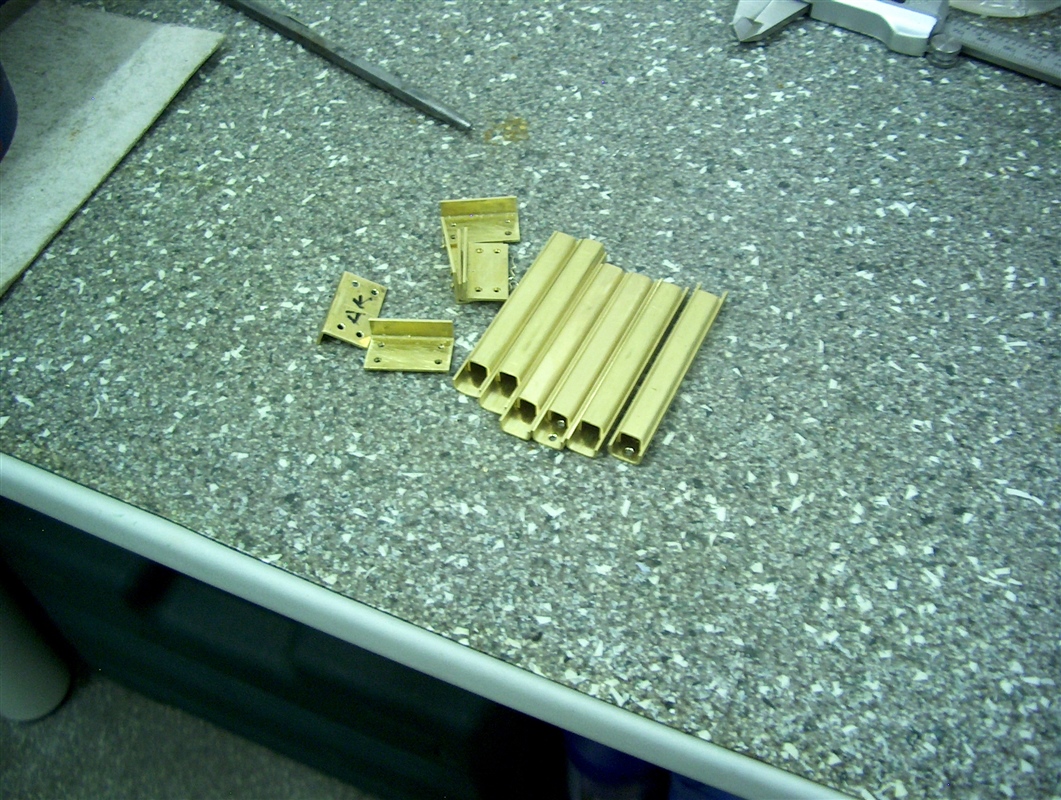

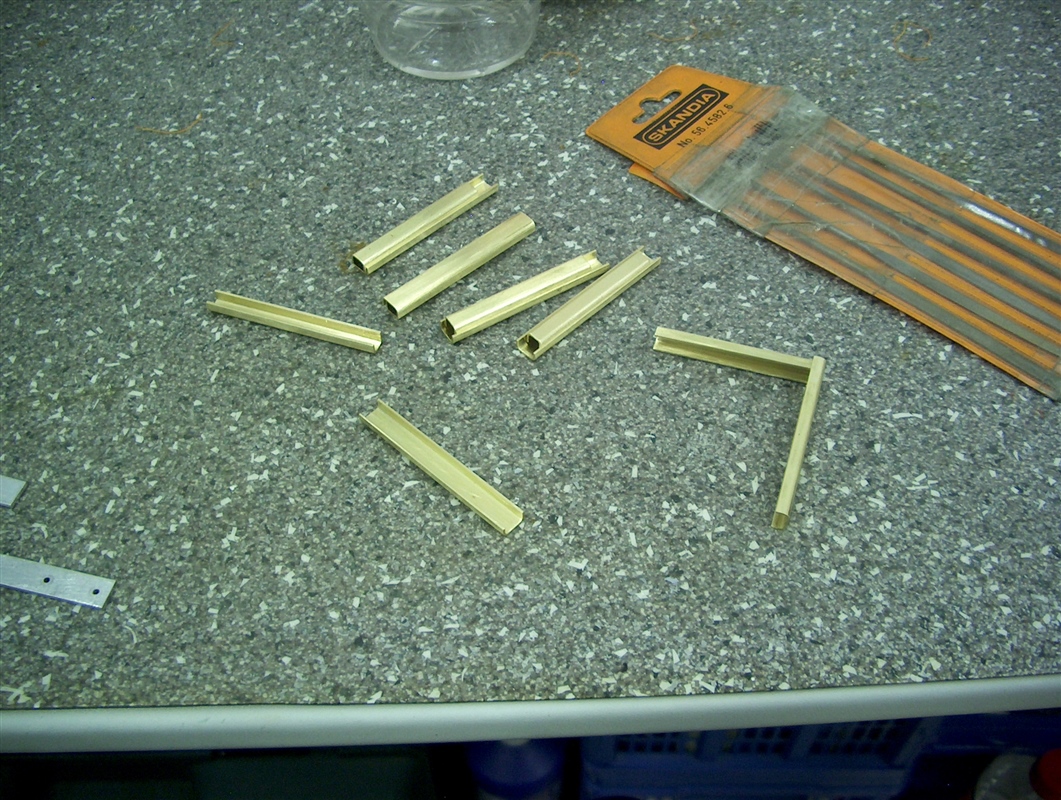

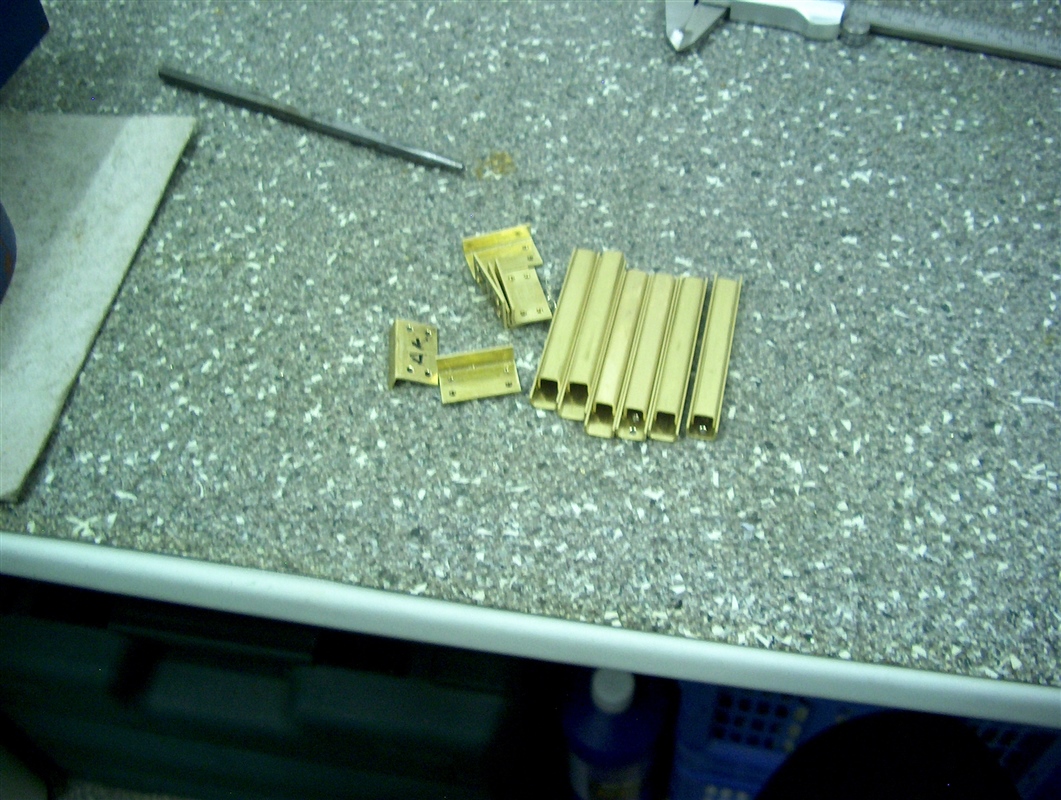

Messing hoekprofielen gemaakt/gezet op de zetbank, voor de montage van de U profielen aan het chassis.


Vier 2 mm gaatjes per hoekprofiel geboord voor de montage aan het chassis.


De zes horizontale U profielen aan de schetsplaten gemonteerd/gesoldeerd, helaas geen foto's van gemaakt.

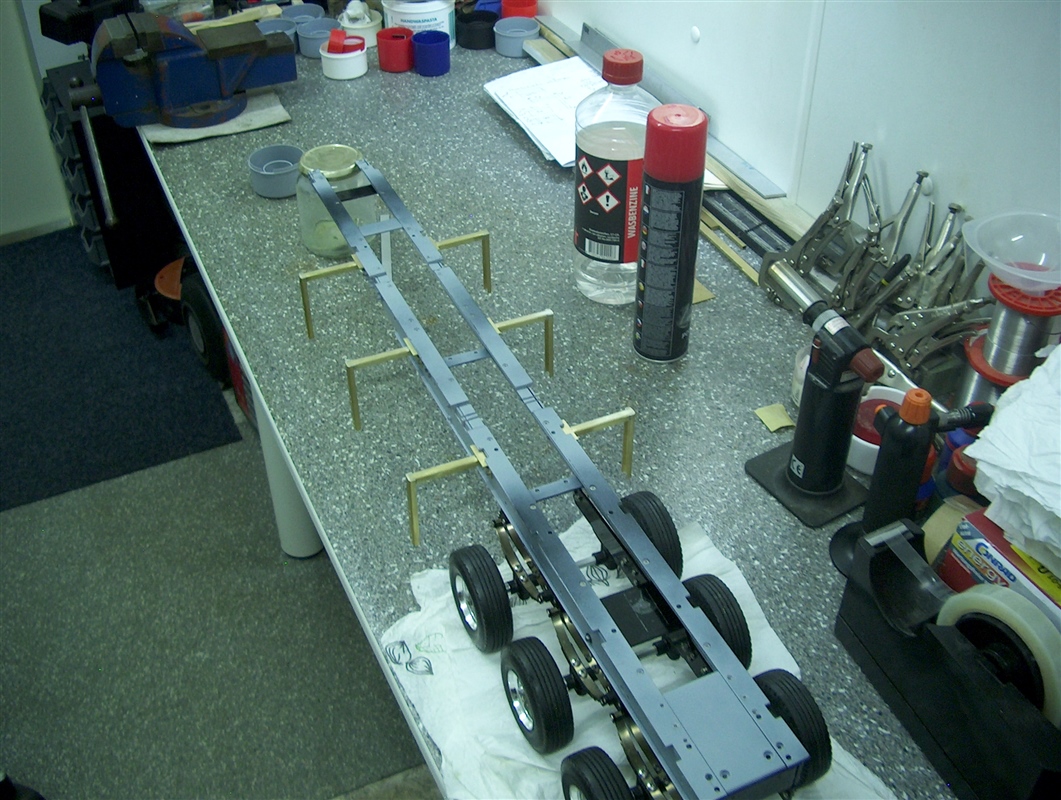

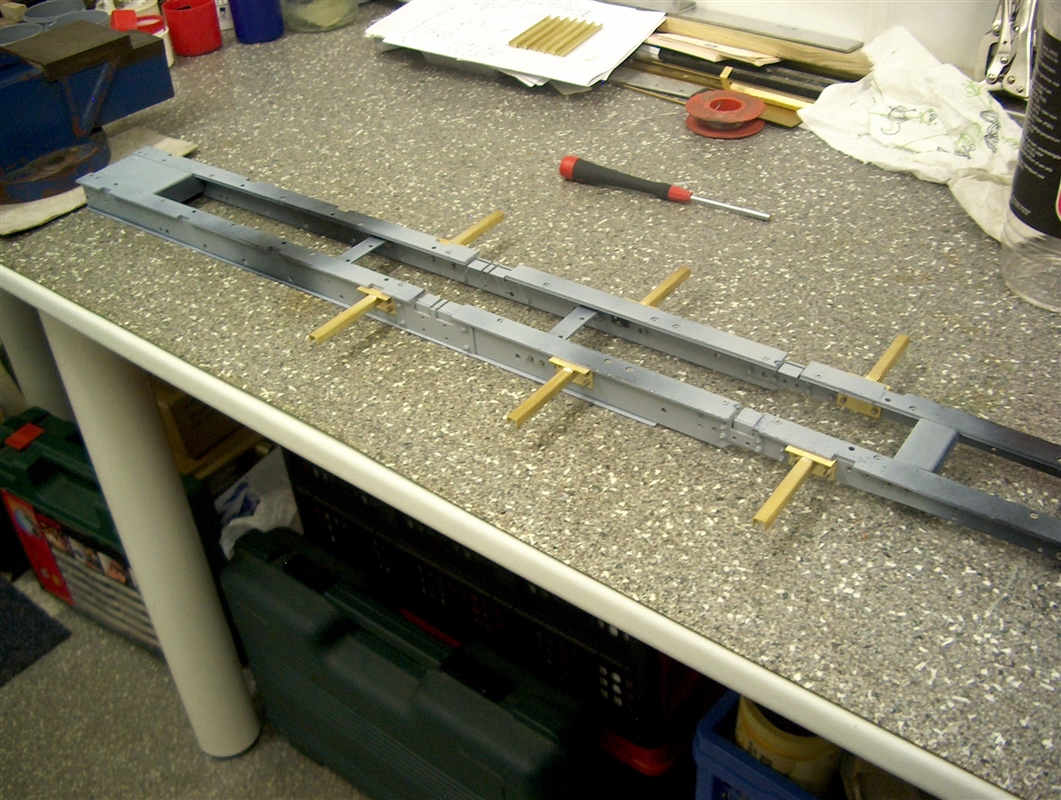

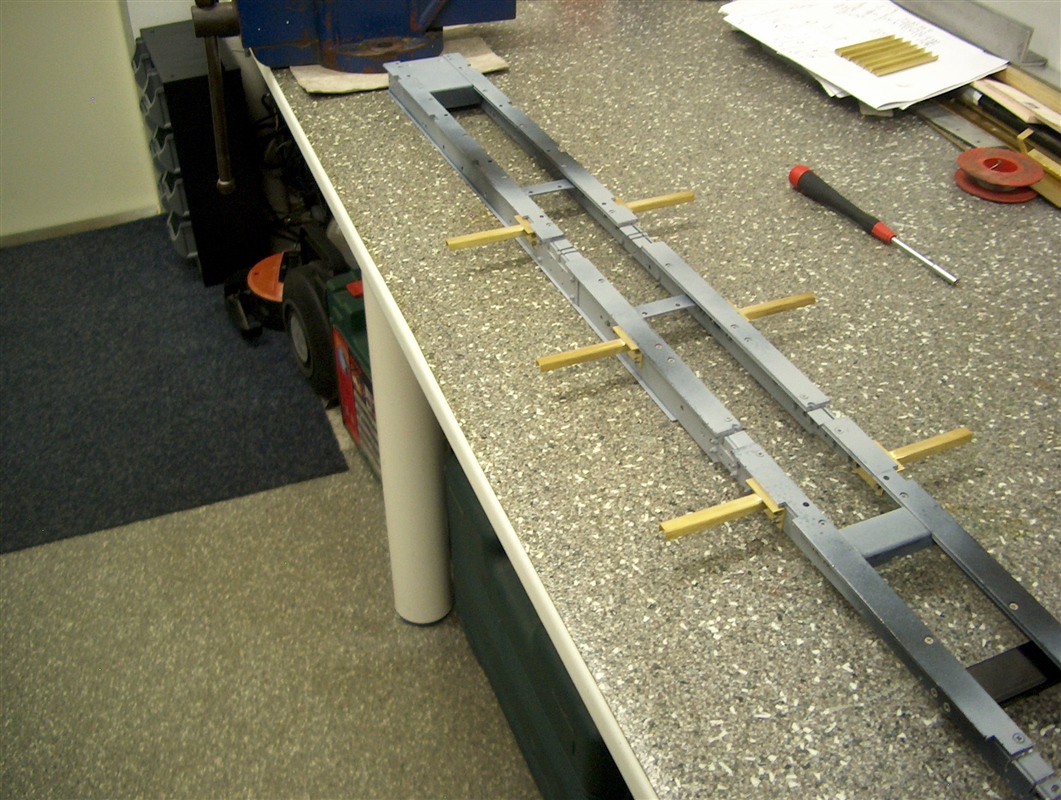

De 6 schetsplaten met de U profielen met M 2 bouten en moeren aan het chassis gemonteerd.

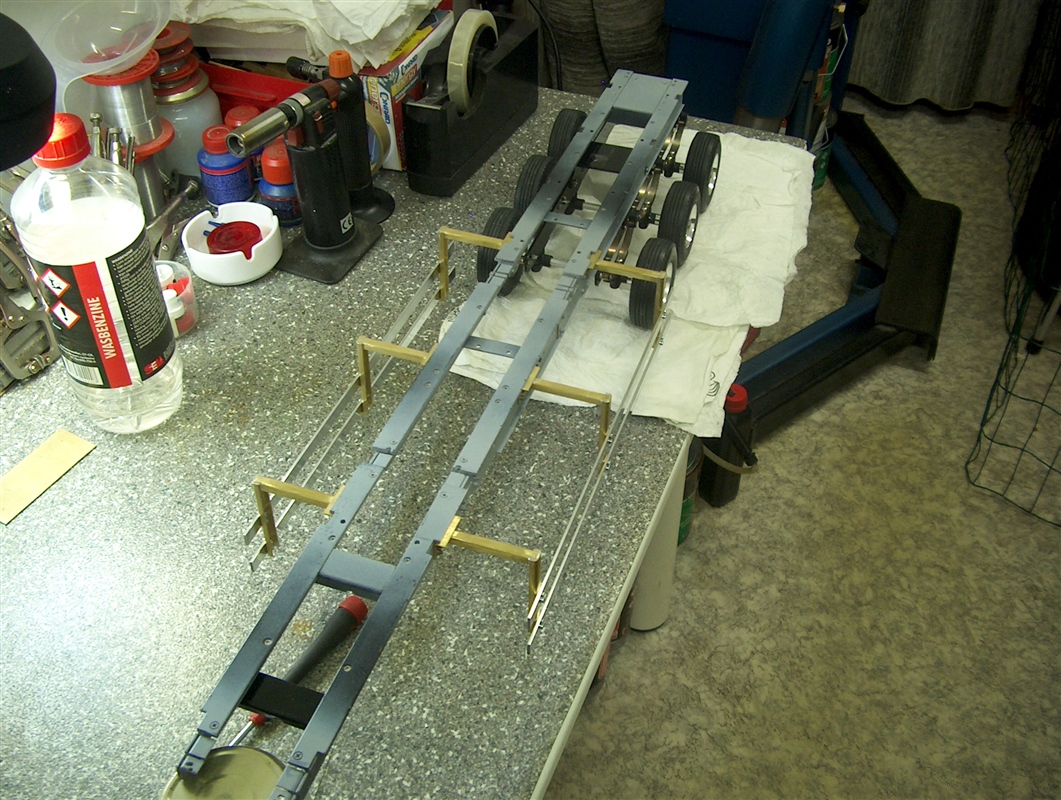

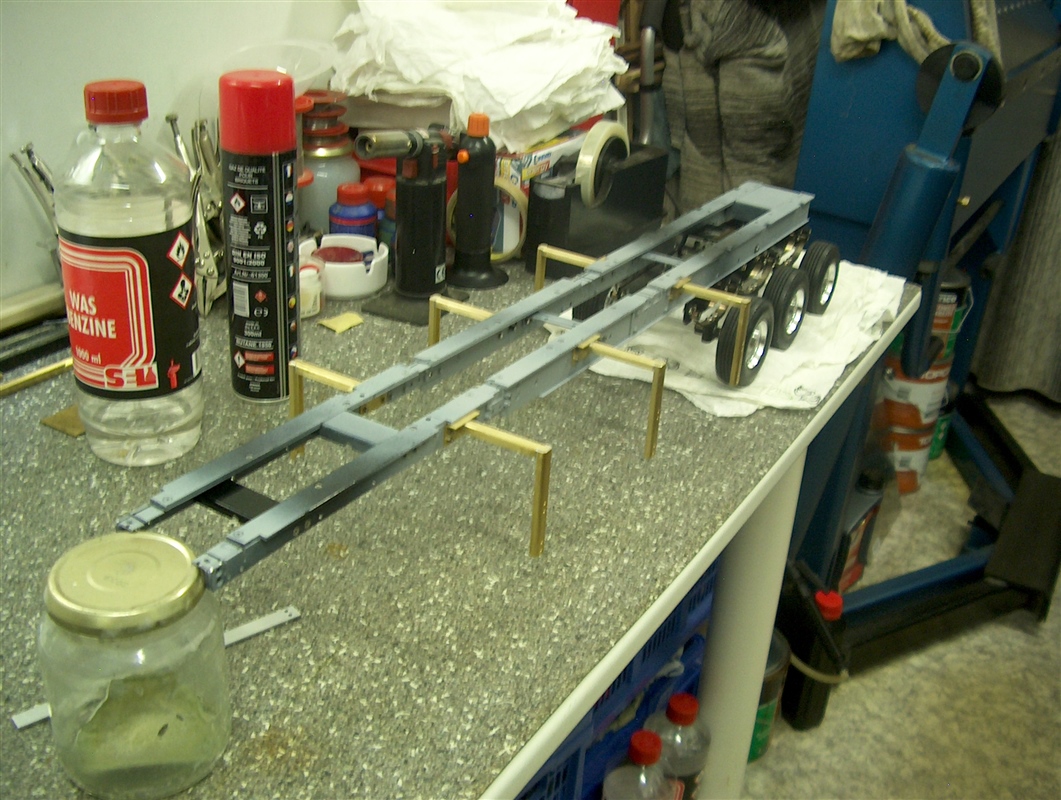

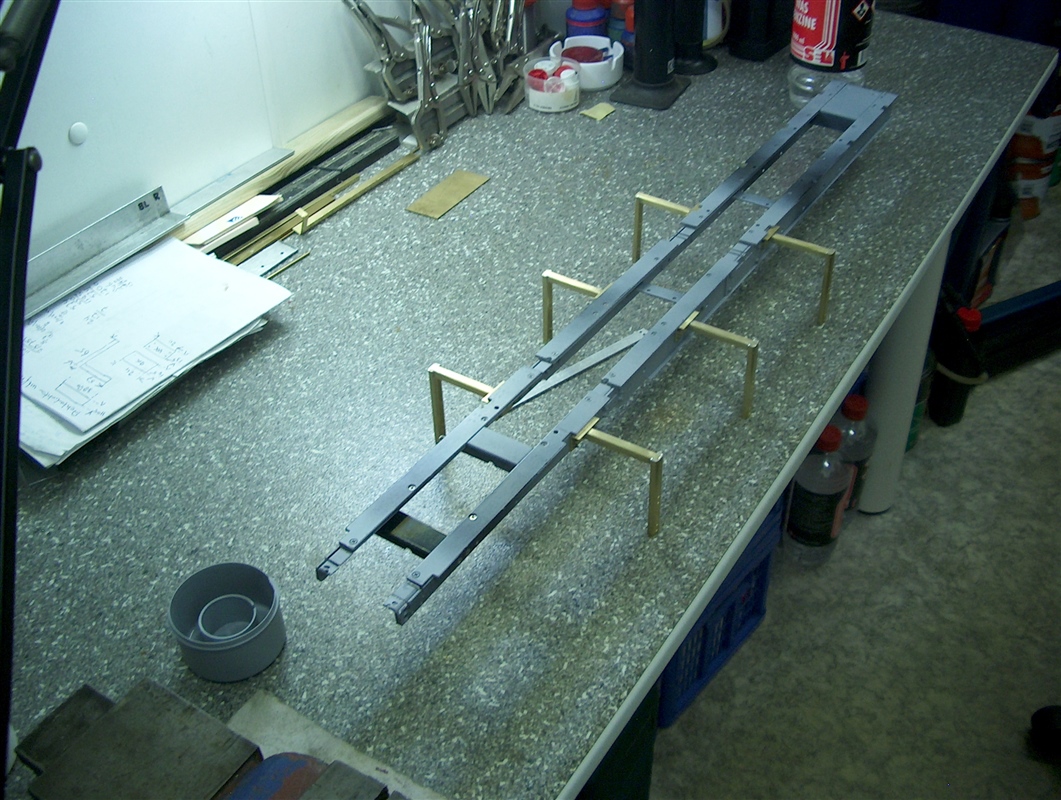

De zes verticale u profielen aan de horizontale U profielen vast gesoldeerd.
Helaas hier ook geen foto's van gemaakt.


De 3 assen met de standaard Wedico verenpakketten met de Super Single banden met velgen gemonteerd.



Tot zover deze update.

Wordt vervolgd.



Gezien hoe stevig je deze bouwt kan je gerust deze buffelvangers noemen...

Is en blijft prachtig om te zien !!!!



Alle "Leuk" aanklikkers bedankt.



Hallo Leon,

Bedankt voor je compliment.



Update : 0074

Hallo allemaal,


Verder gegaan met het ombouwen van het standaard Wedico chassis naar een Pacton containertrailer.

Er moeten ook nog "fietsenvangers" aan de linker en rechterkant gemonteerd op de Pacton containertrailer.

Eigenlijk een "rare" omschrijving dat we dit in de volksmond "fietsenvangers" noemen, terwijl het eigenlijk een onderrijbeveiliging, of zij-afscherming heet.
De eerder gemonteerde messing onderdelen alvast in de etsende primer gespoten
De steunen worden van messing U profielen gemaakt, de zij afschermingsplanken worden van aluminium gemaakt.

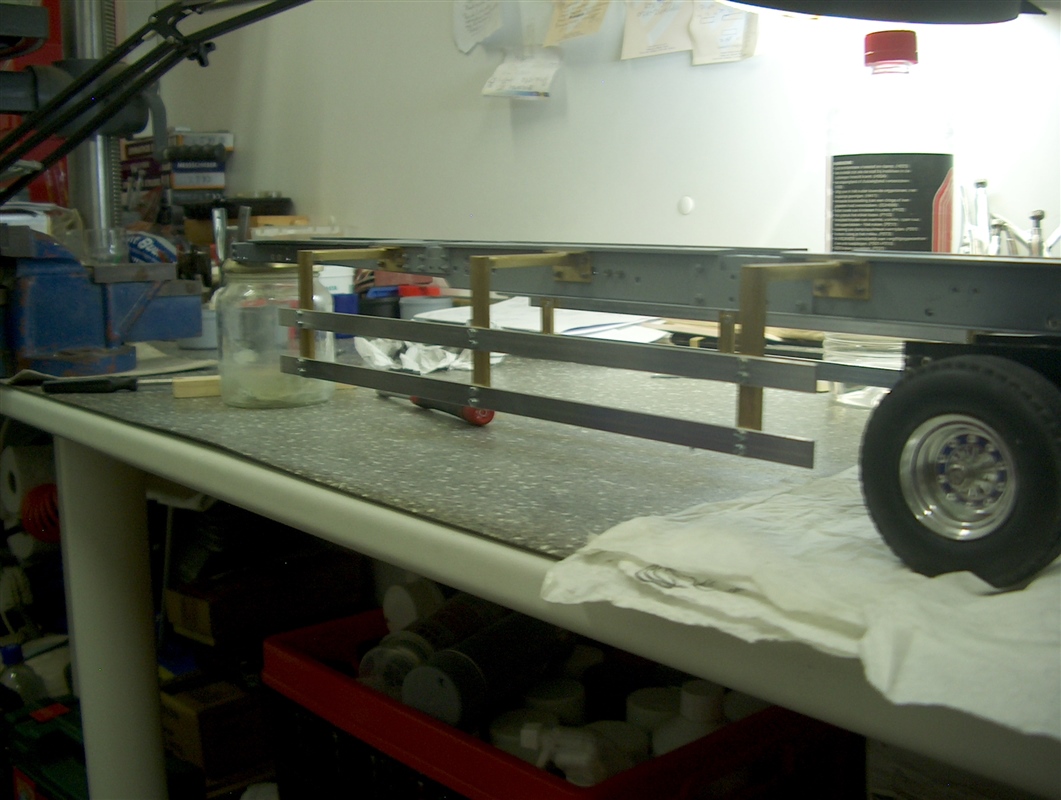

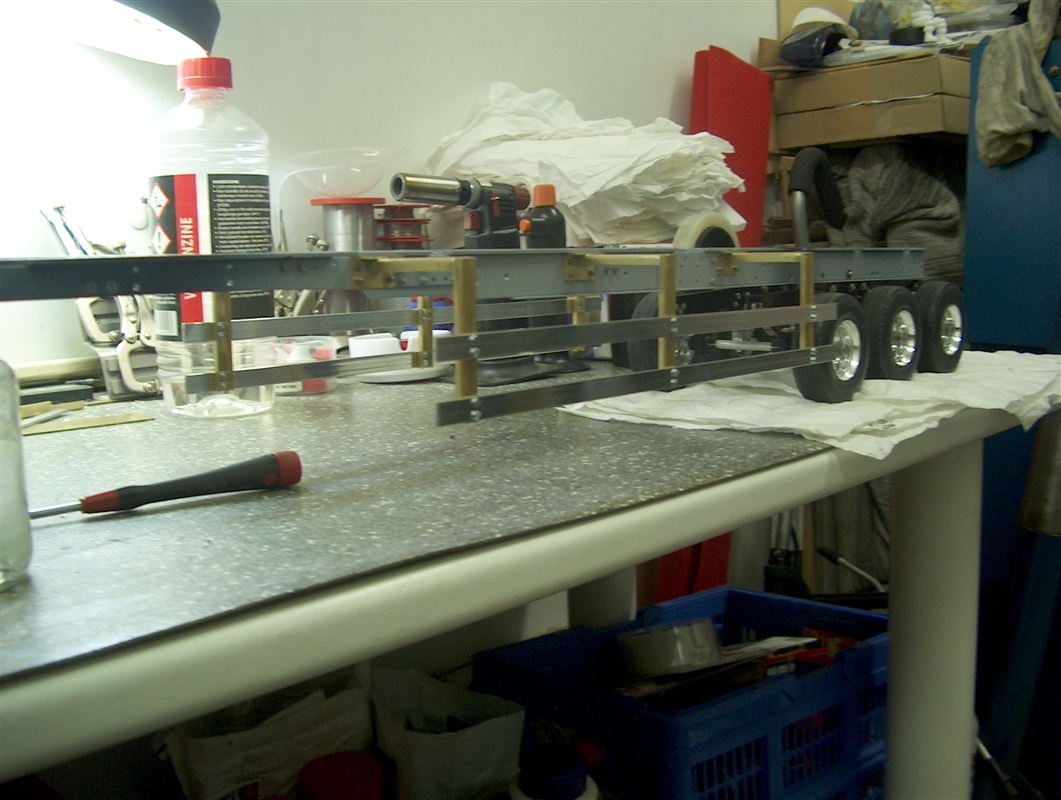

De onderrijbeveiliging aan weerszijden gemonteerd aan het Pacton chassis.

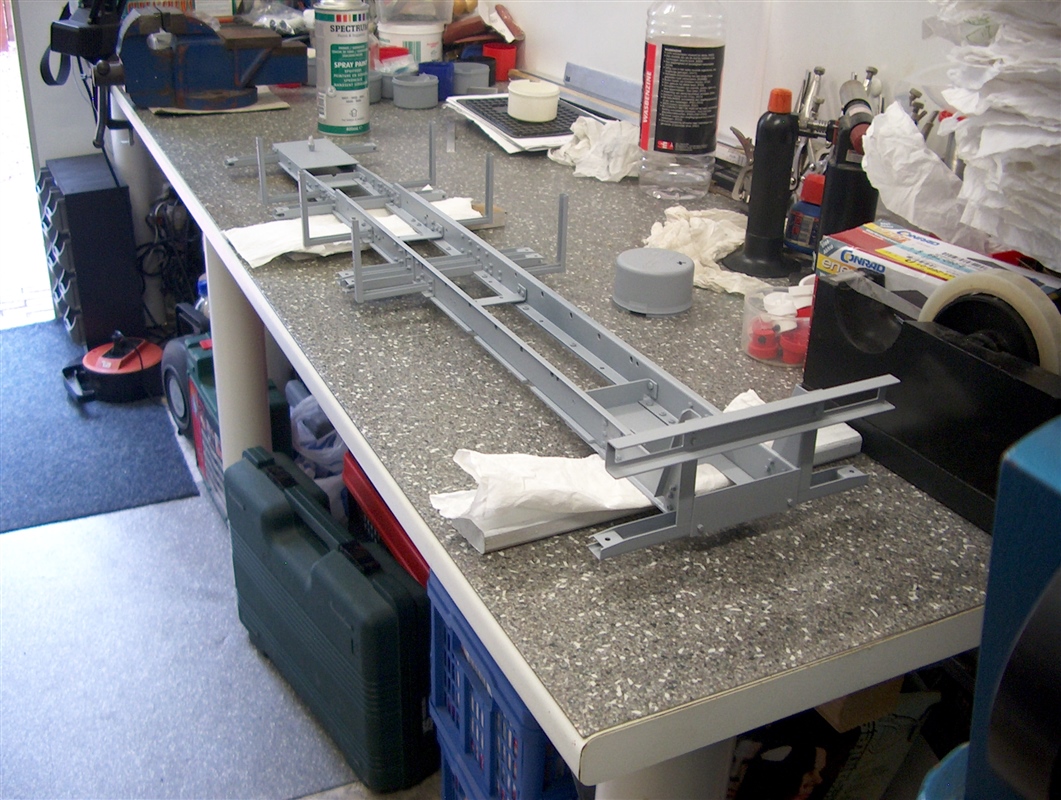

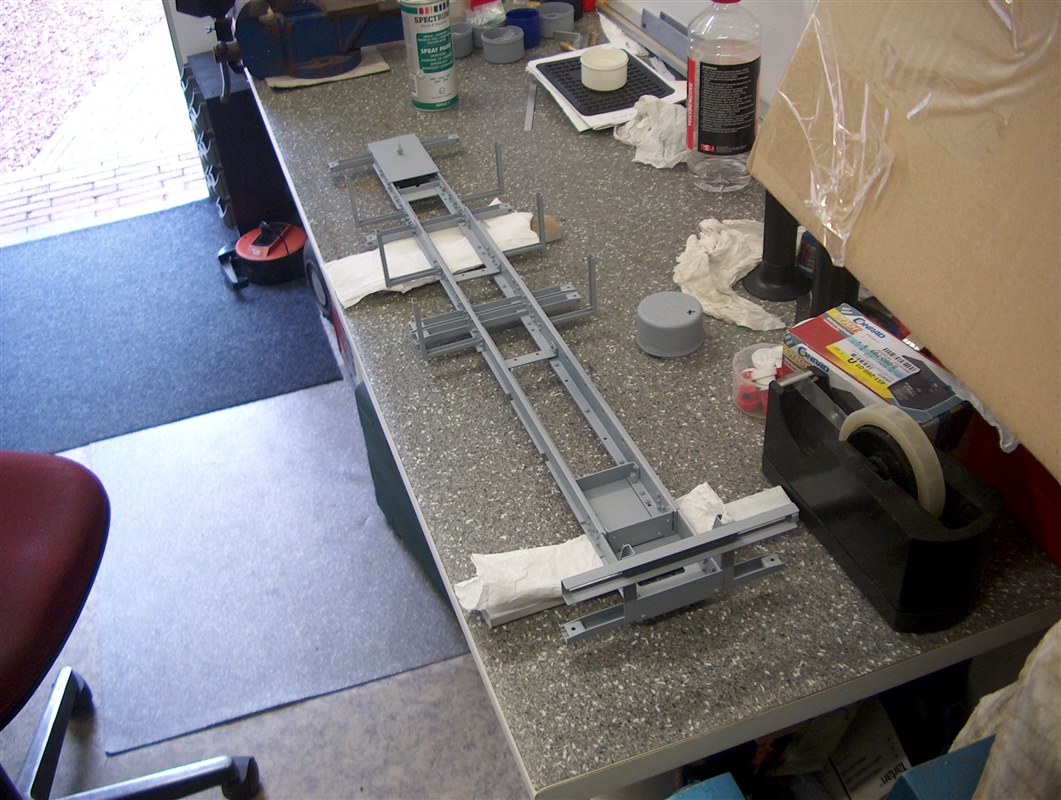

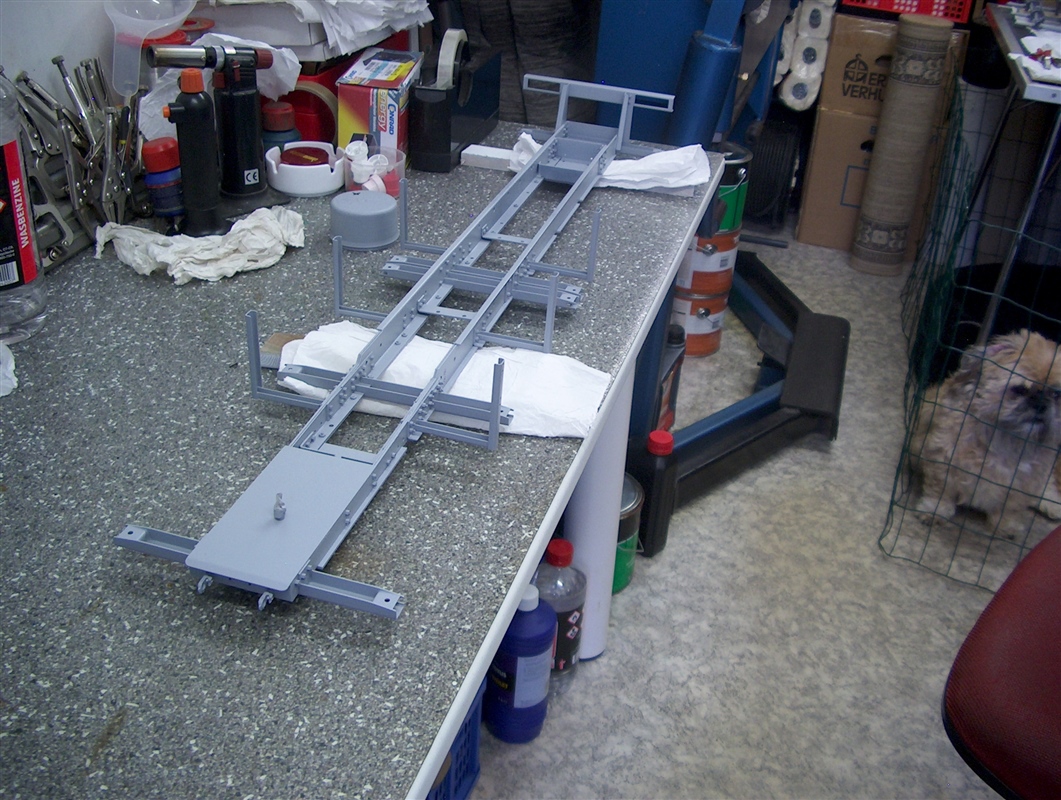

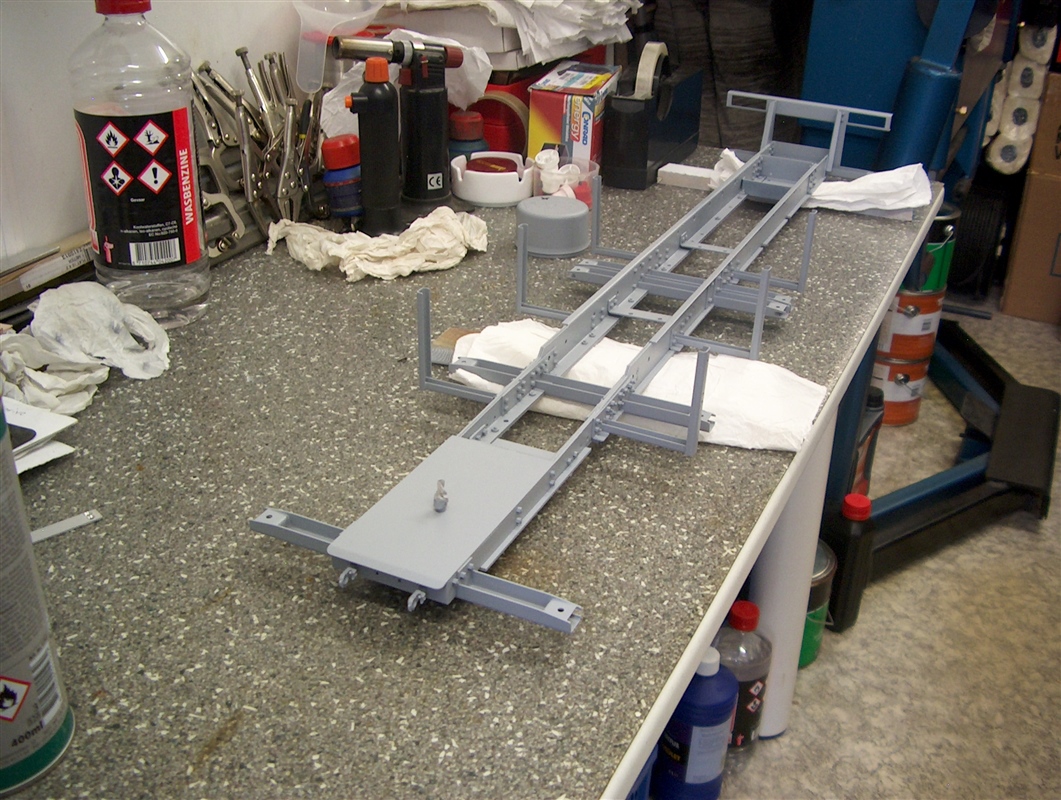

Het Pacton chassis in de etsende primer gespoten.








Tot zover deze update.

Wordt vervolgd.



Alle "Leuk"aanklikkers bedankt.



Update : 0075

Hallo allemaal,

Het chassis moet nog in de standaard Pacton kleur blauw gespoten worden.

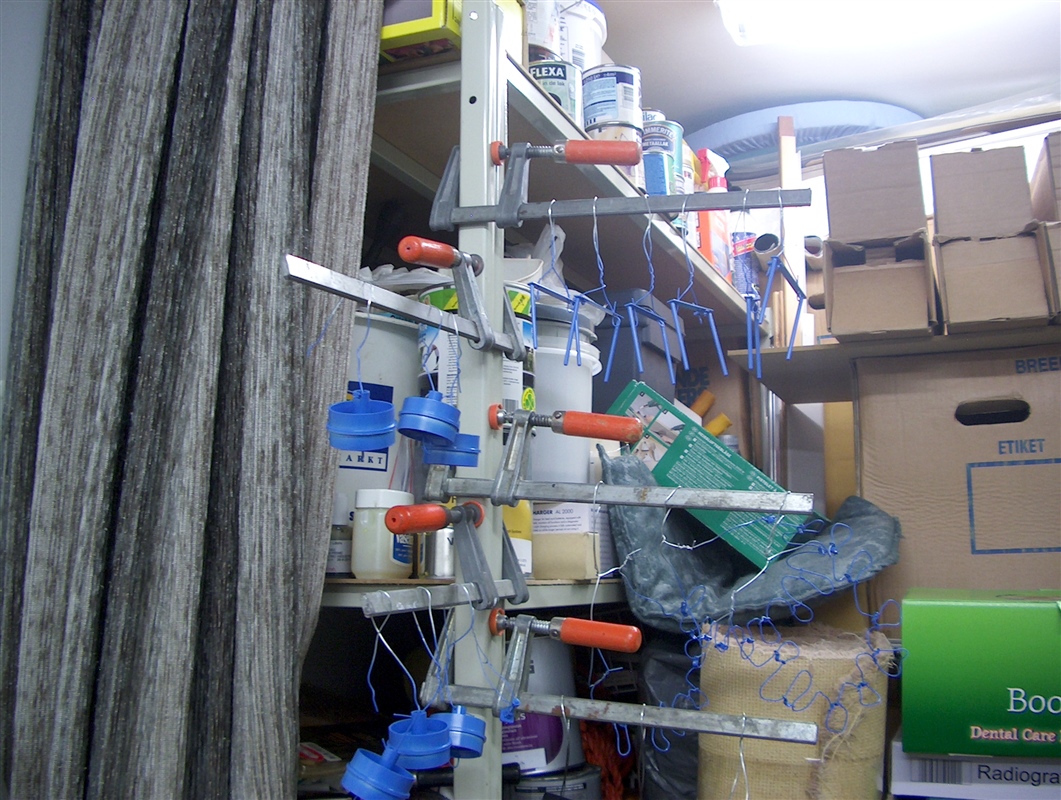

De zes Super Single velgen in de kleur blauw gespoten.

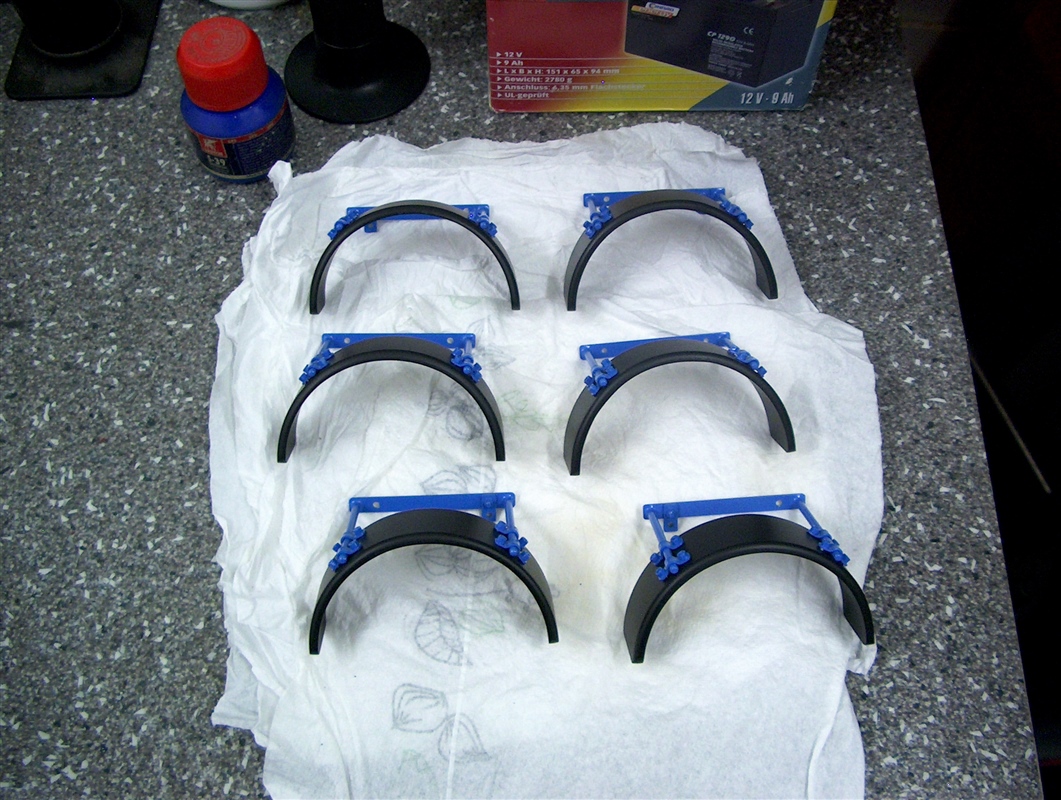

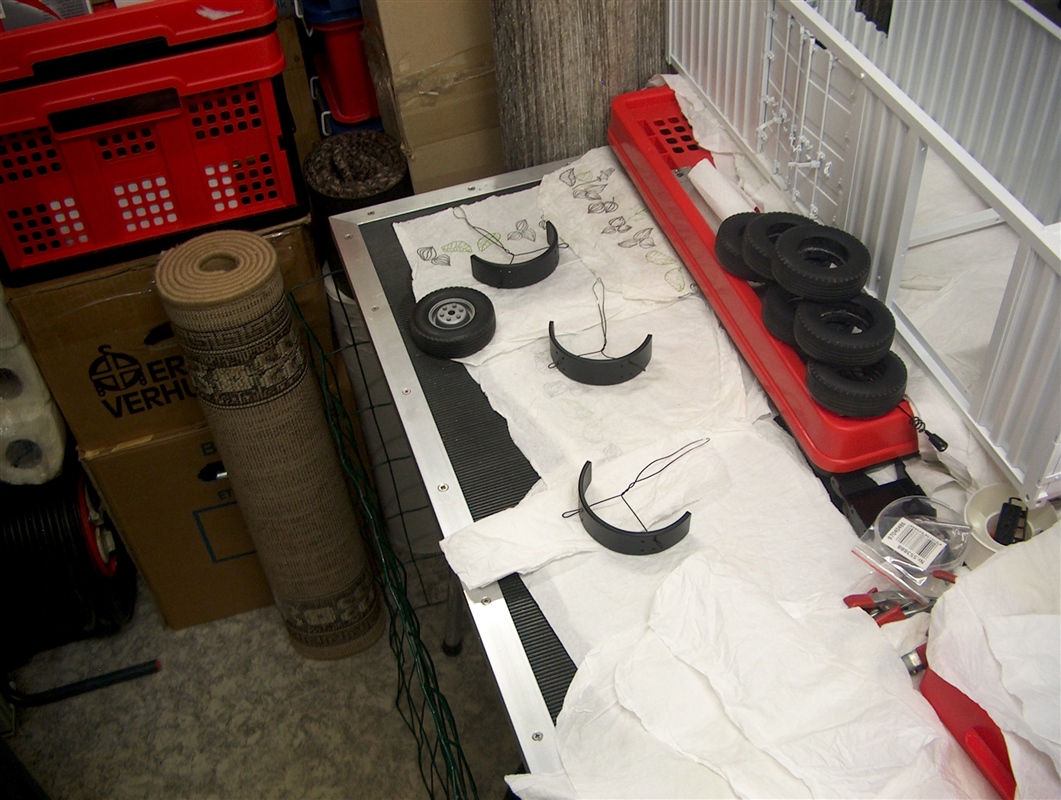

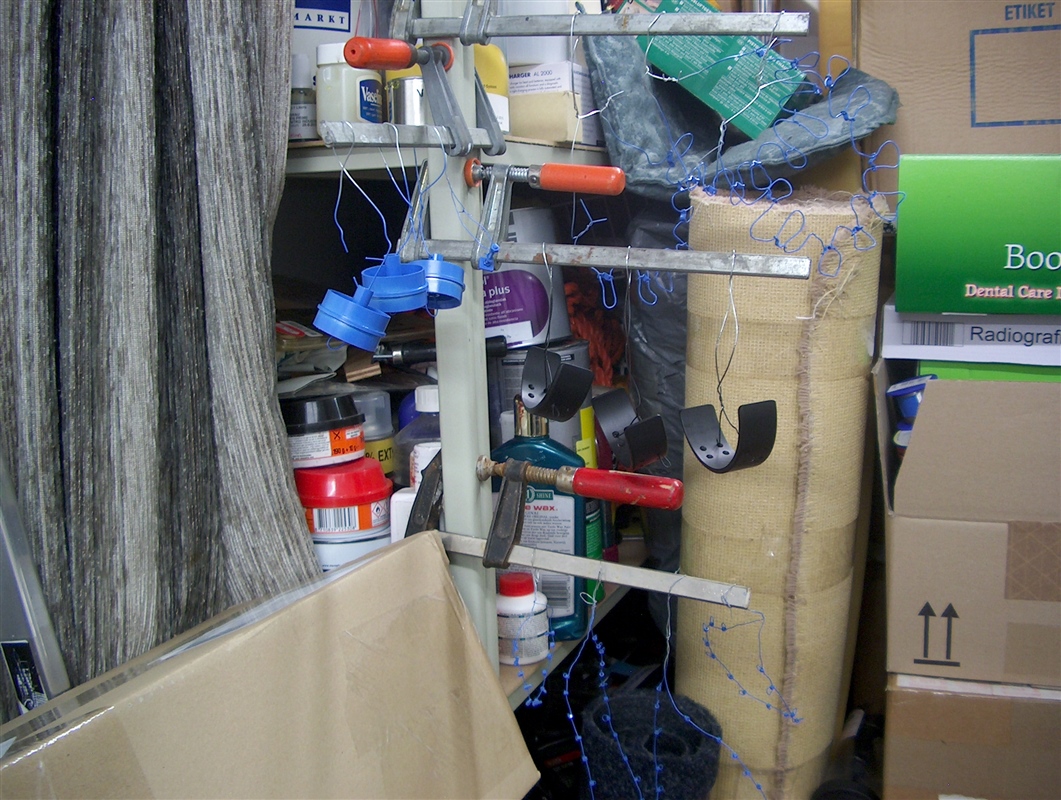

Tevens de zes spatborden mat zwart gespoten.

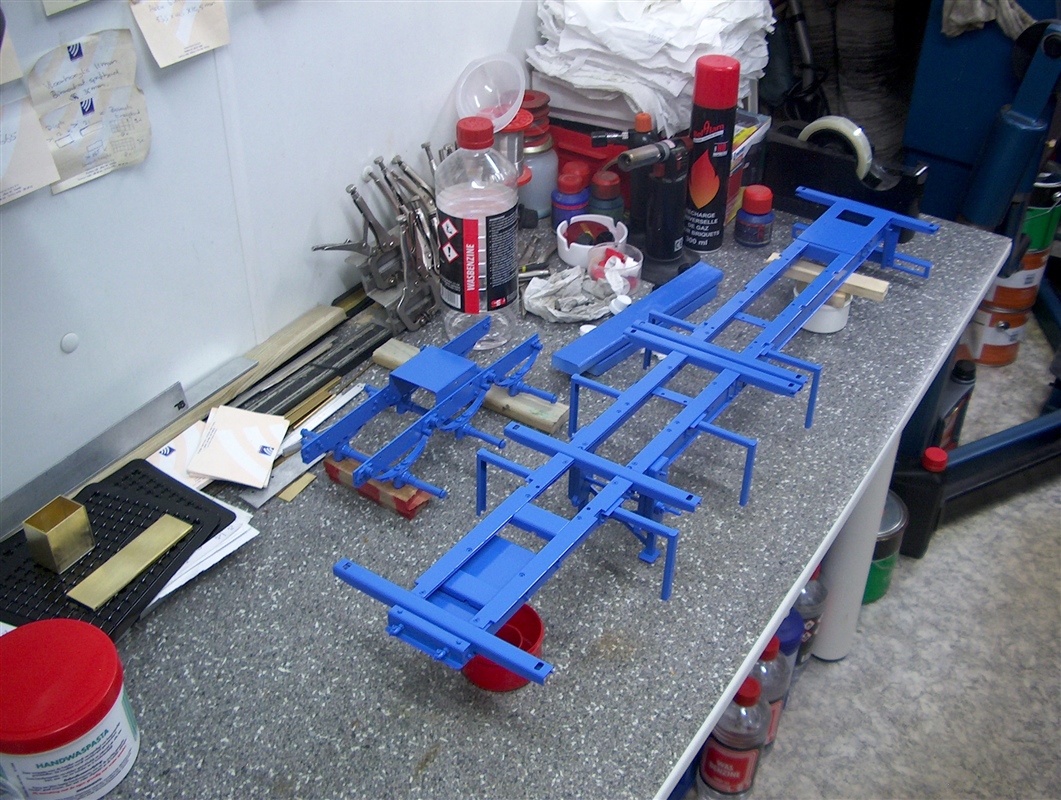

Het verbouwde Wedico chassis en de veerpakket in de kleur blauw gespoten.

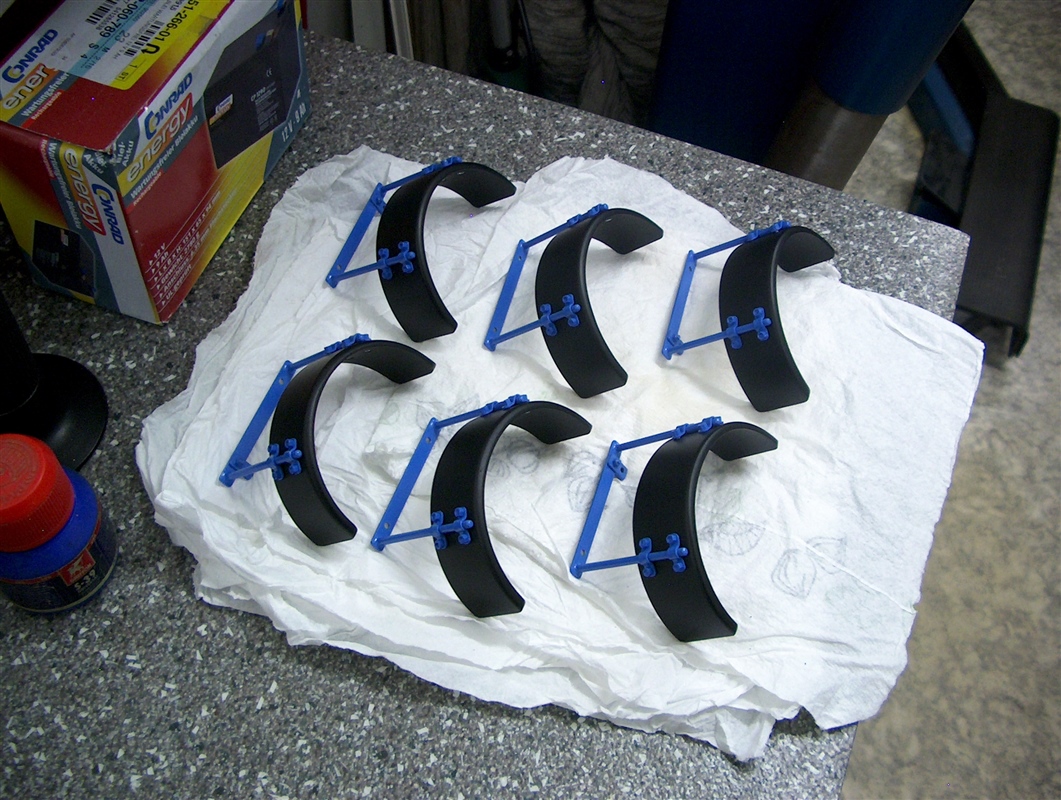

De matzwarte spatborden gemonteerd op de ophangbeugels.

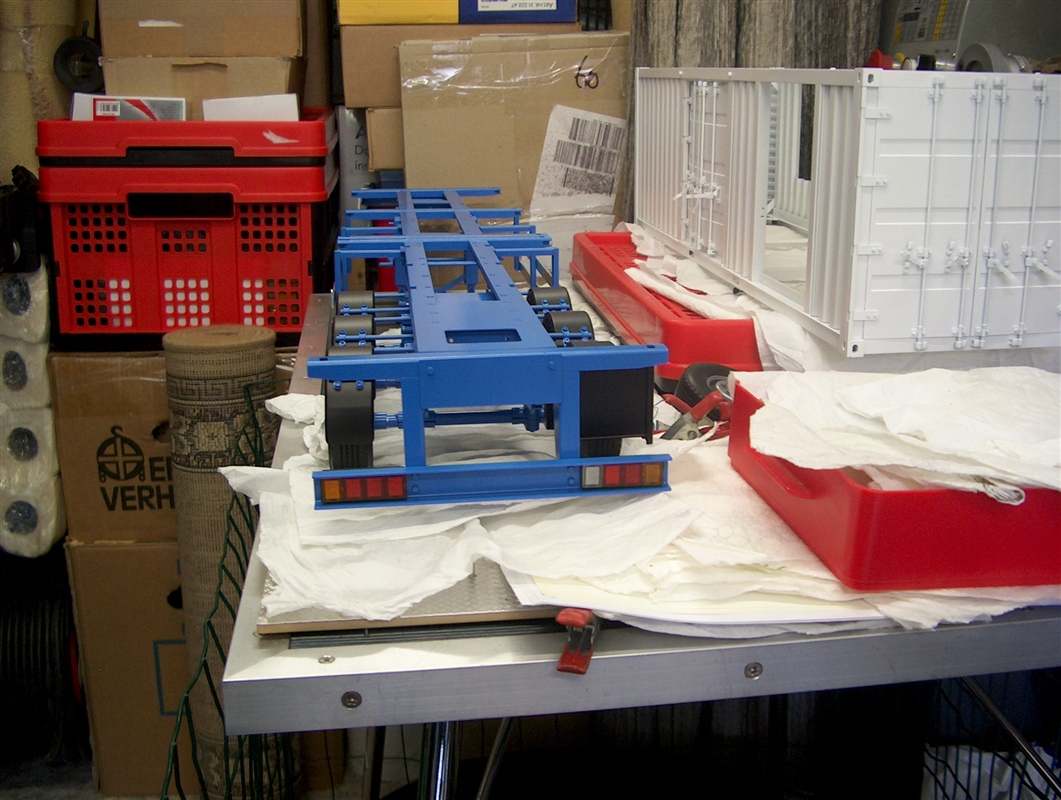

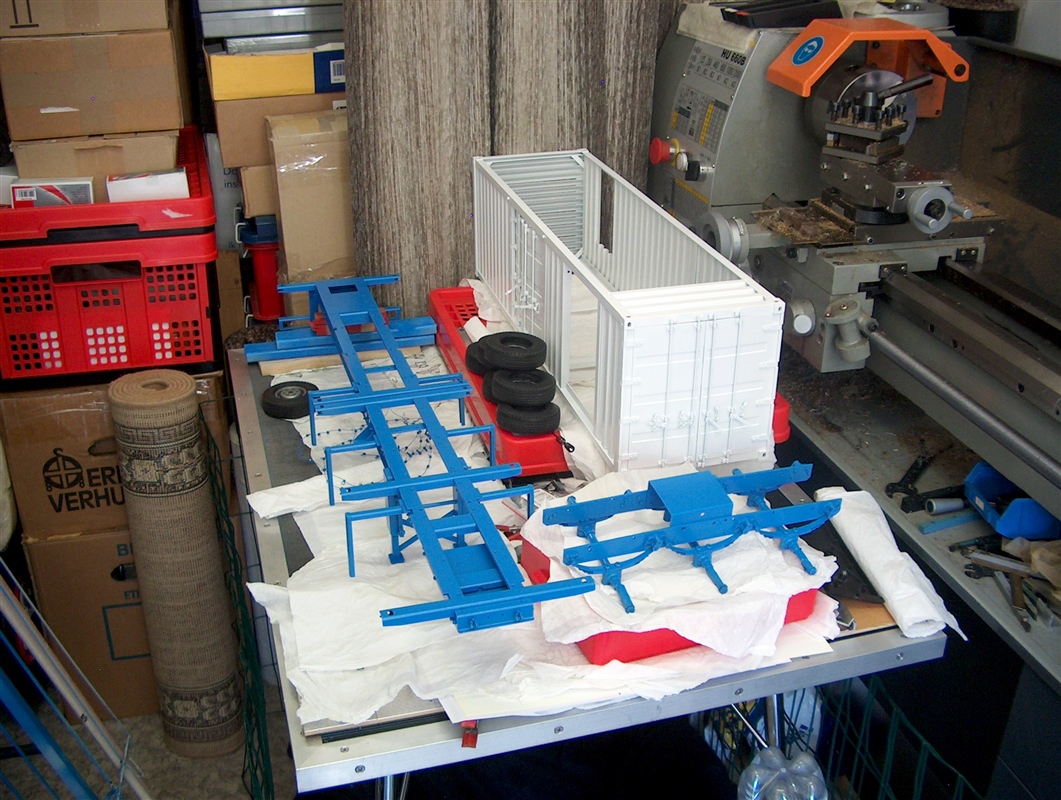

Begonnen met het in elkaar zetten/monteren van het Pacton containerchassis.

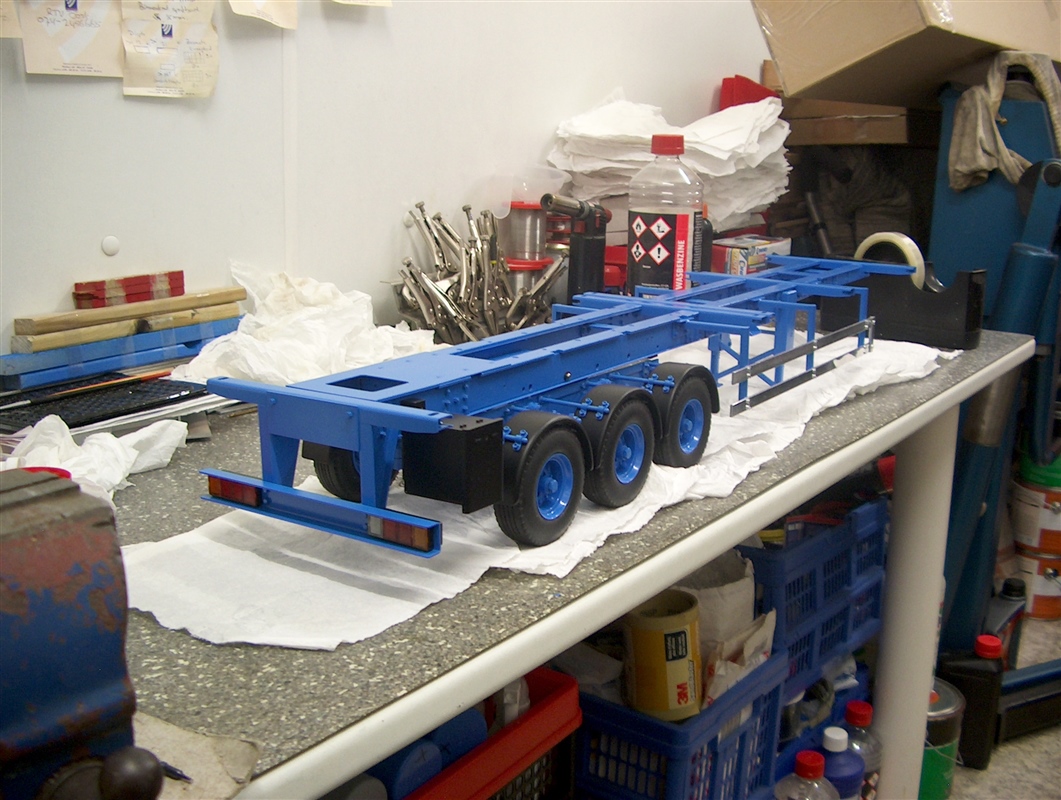

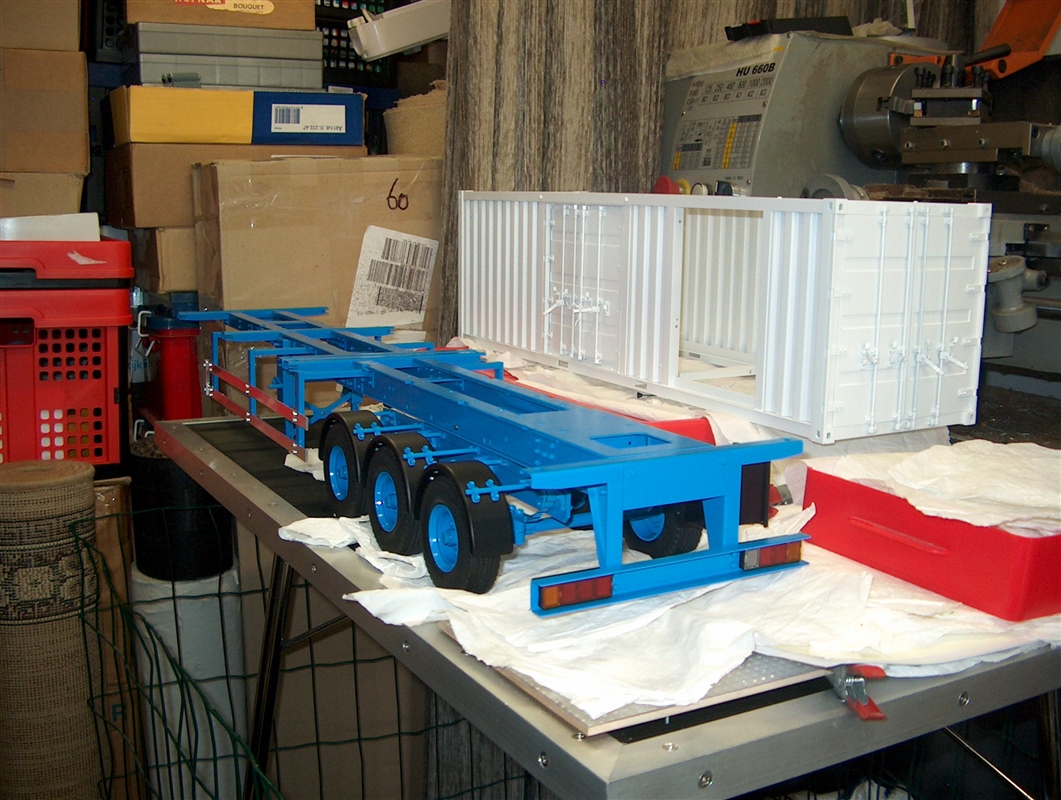

De achterlichten, spatborden en de onderrijbeveiliging op het Pacton containerchassis gemonteerd.







Tot zover deze update.

Wordt vervolgd.



De eindstreep nadert van deze prachtige bouw...jammer....



Mooie kleur Pieter,



Gave trailer hoor. Prachtig gemaakt en zeer mooie details. Toch effe wat anders dan een Tamiya of Hercules ombouw. Mijn complimenten!



Hallo Marceline,

Bedankt voor je compliment.



De blauwe kleur is een standaard blauwe kleur van Pacton.



Hallo Leon,

Bedankt voor het compliment.




Ho, ho, de container trailer is nog niet klaar hoort, ook de container met de CAT generator is nog lang niet klaar.



Hallo Rolf,

Bedankt voor je compliment.




Ik heb de containertrailer nagebouwd, volgens de Pacton containertrailer (1:1)
De containertrailer is nog niet helemaal klaar, deze wordt nog mooier, er moeten nog diverse details aangebracht worden.

Zoals je weet probeer ik altijd zo goed mogelijk een model na te bouwen naar een 1:1 model en probeer ik zo min mogelijk concessies te doen.



Update : 0076

Hallo allemaal,

Er moet nog een kleine materiaalkist gebouwd worden voor de containertrailer die rechtsachter gemonteerd moet worden.
De materiaalkist is nagebouwd naar het model van de materiaalkist van de 1:1 Pacton trailer

Helaas weinig foto's gemaakt van de bouw van deze messing materiaalkist.

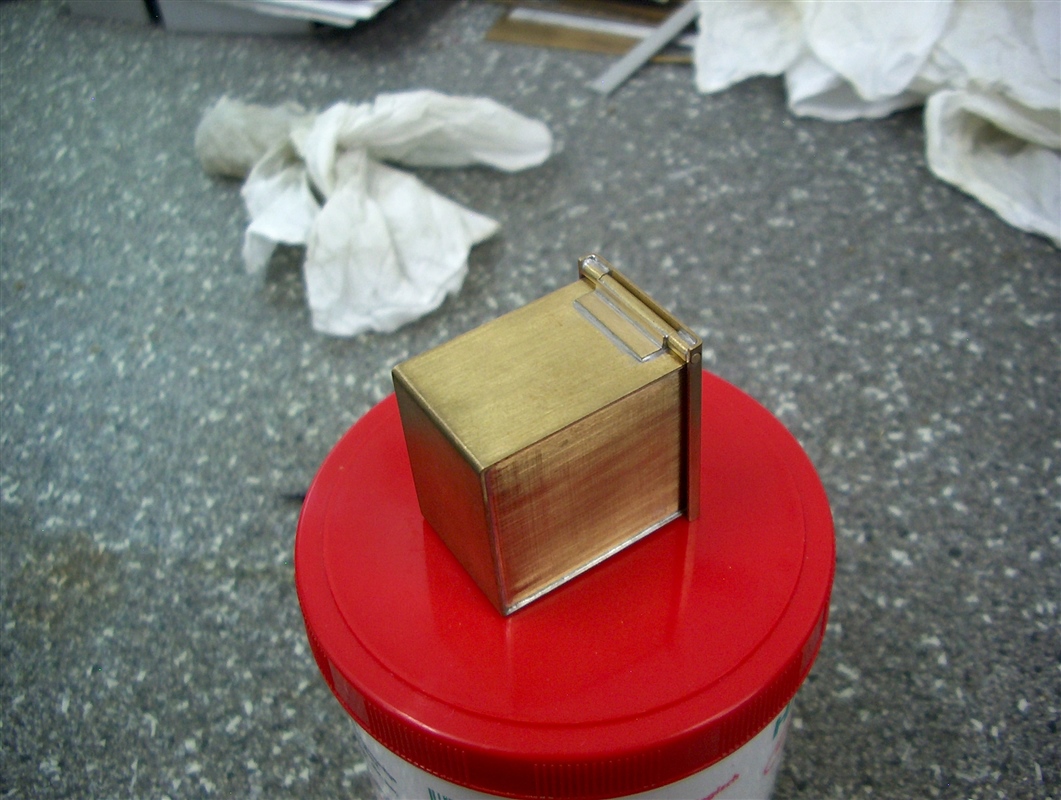

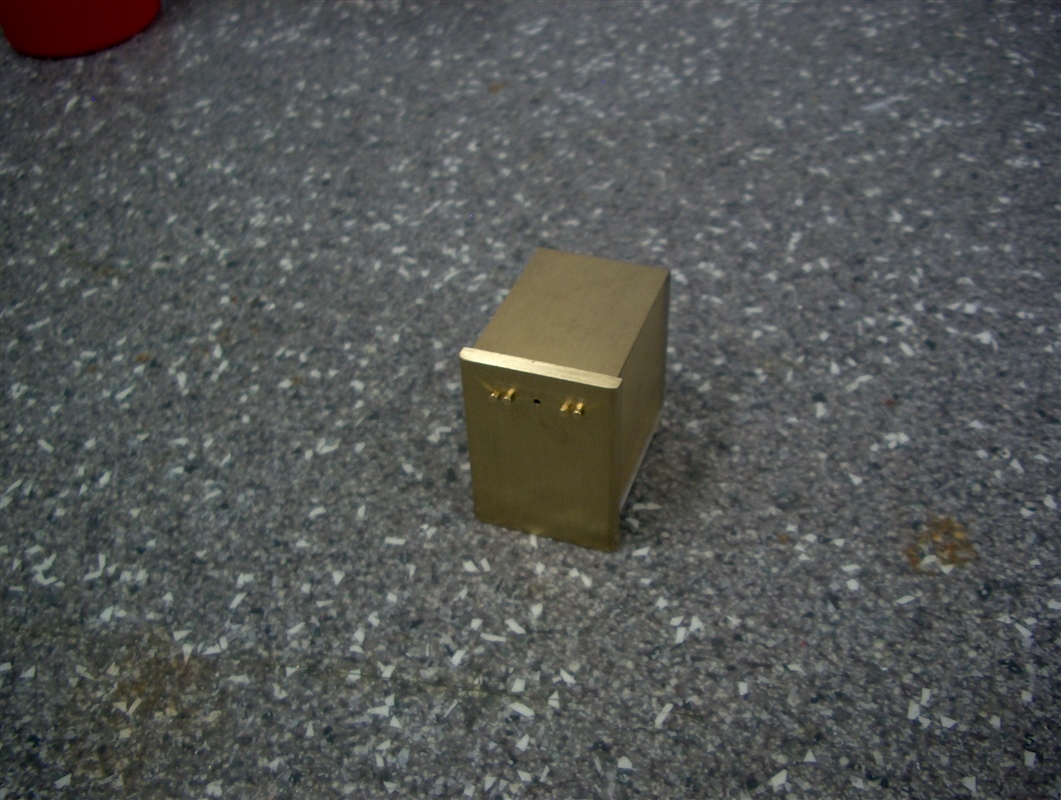

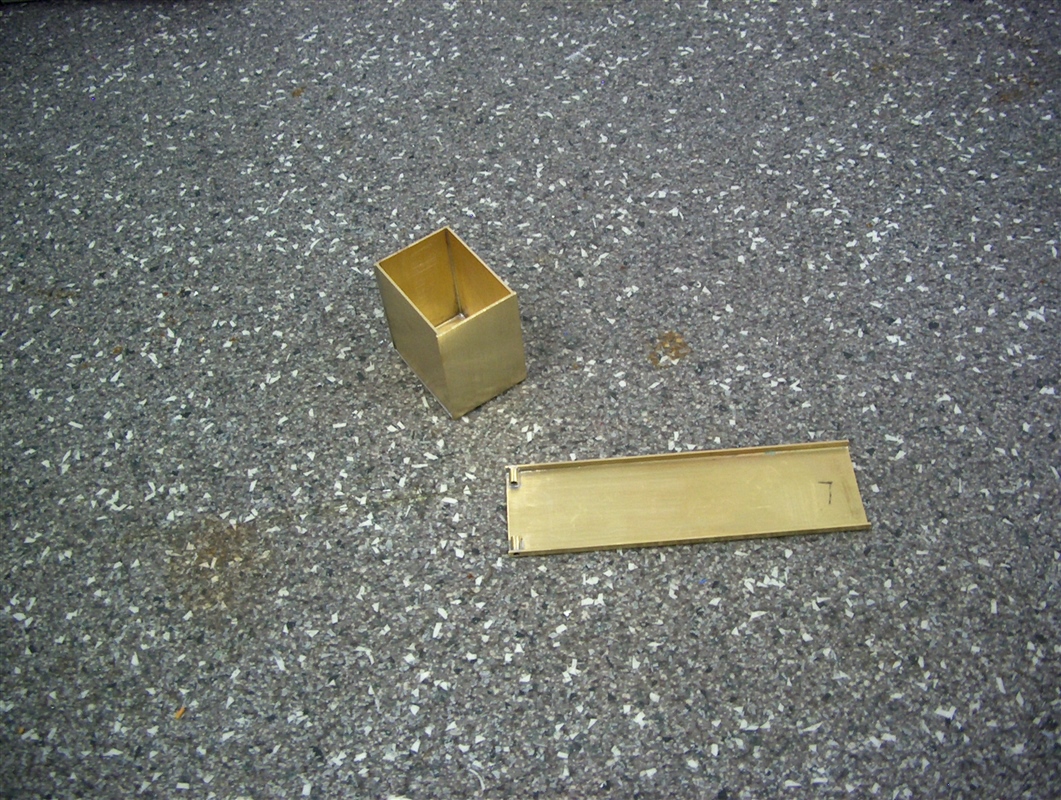

De kist in elkaar gesoldeerd en netjes afgewerkt.

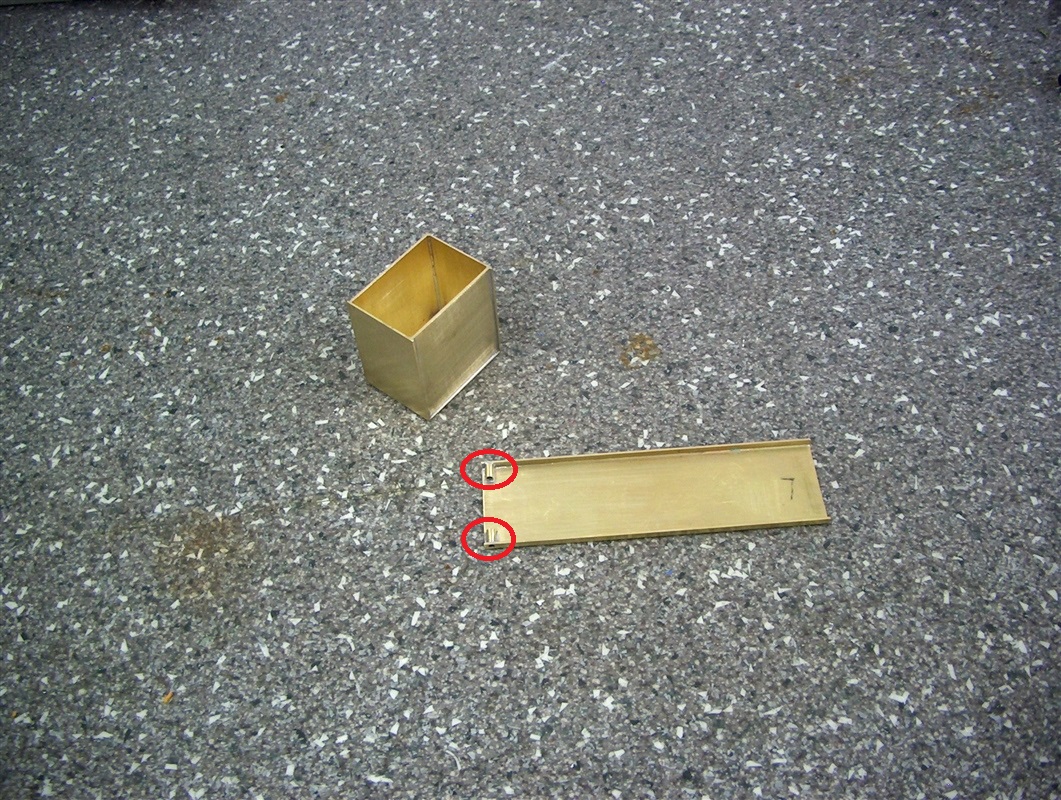

Het deksel van de kist gezet op de zetbank en de scharnieren (zie rode cirkels) in het deksels gesoldeerd.




De messing materiaalkist met de 4 bouten in het deksel, gelijk aan de 1:1 materiaalkist.


De sluiting van de materiaalkist, de M 2 boutjes moeten nog worden ingekort.




De sluiting aan de binnenkant van de materiaalkist zelf.


De materiaalkist aan de onderkant.

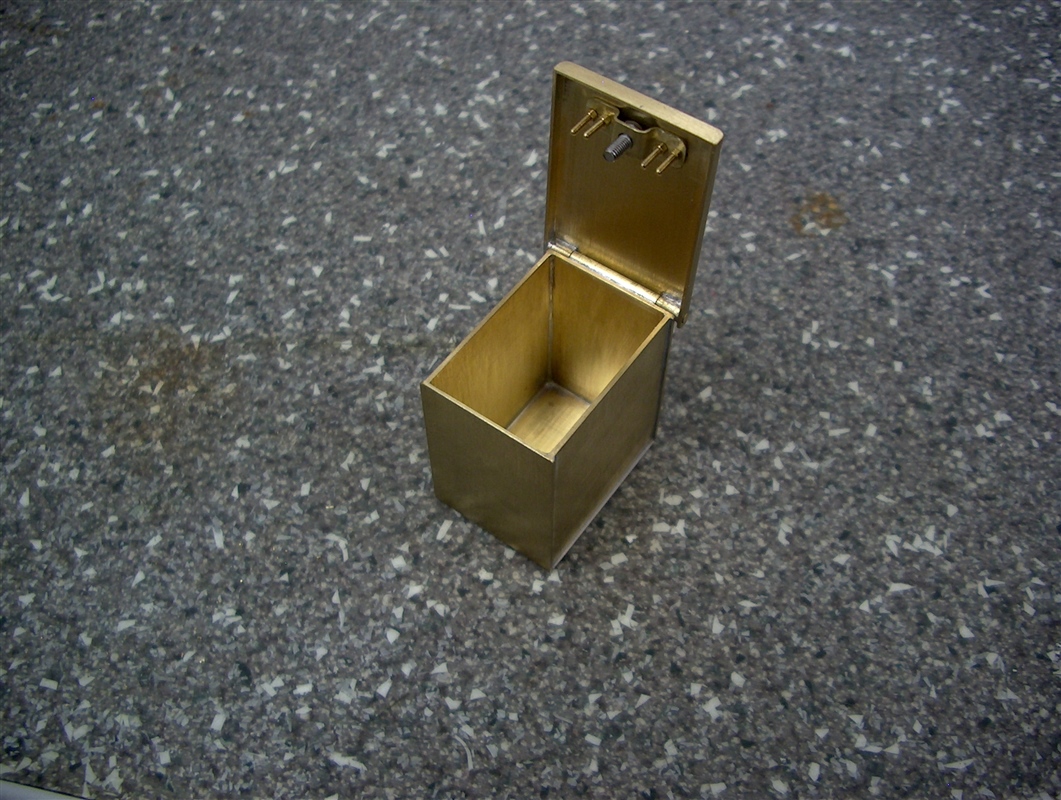

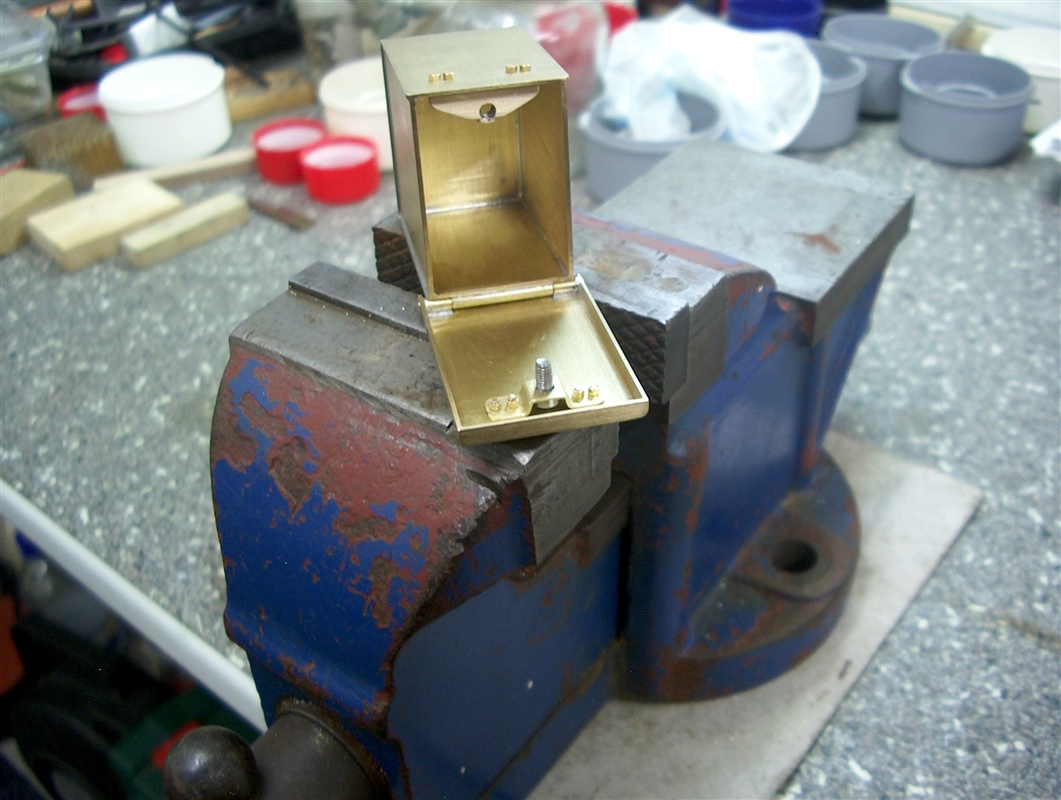

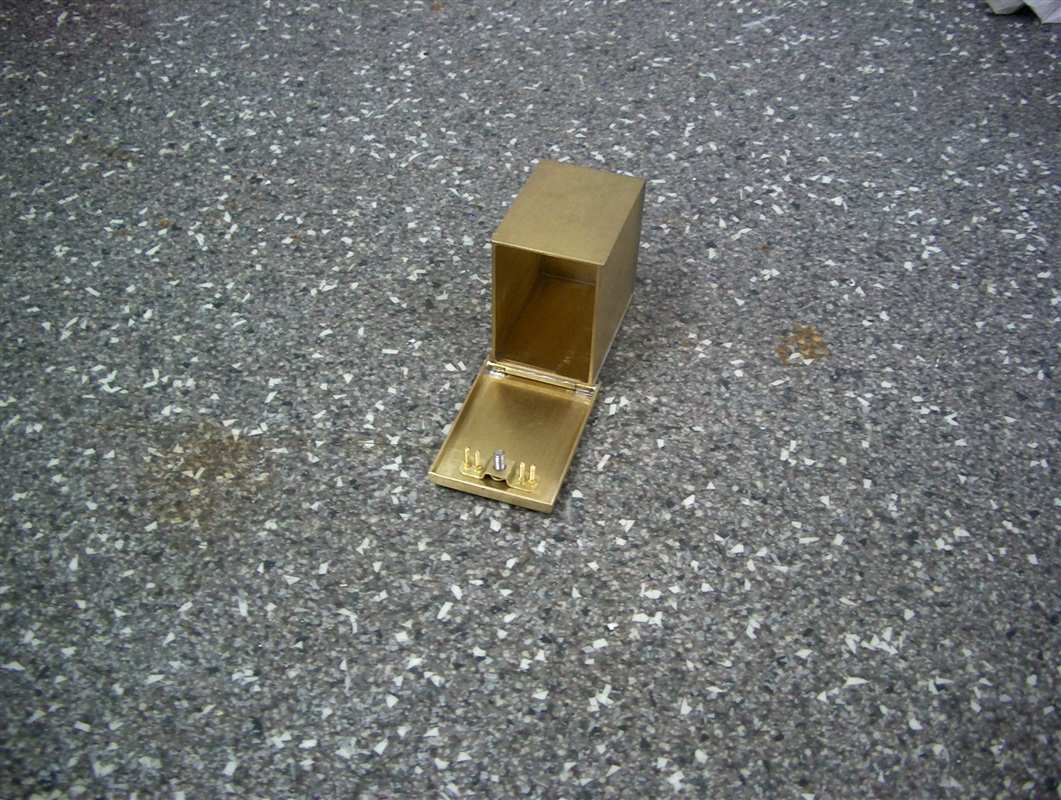

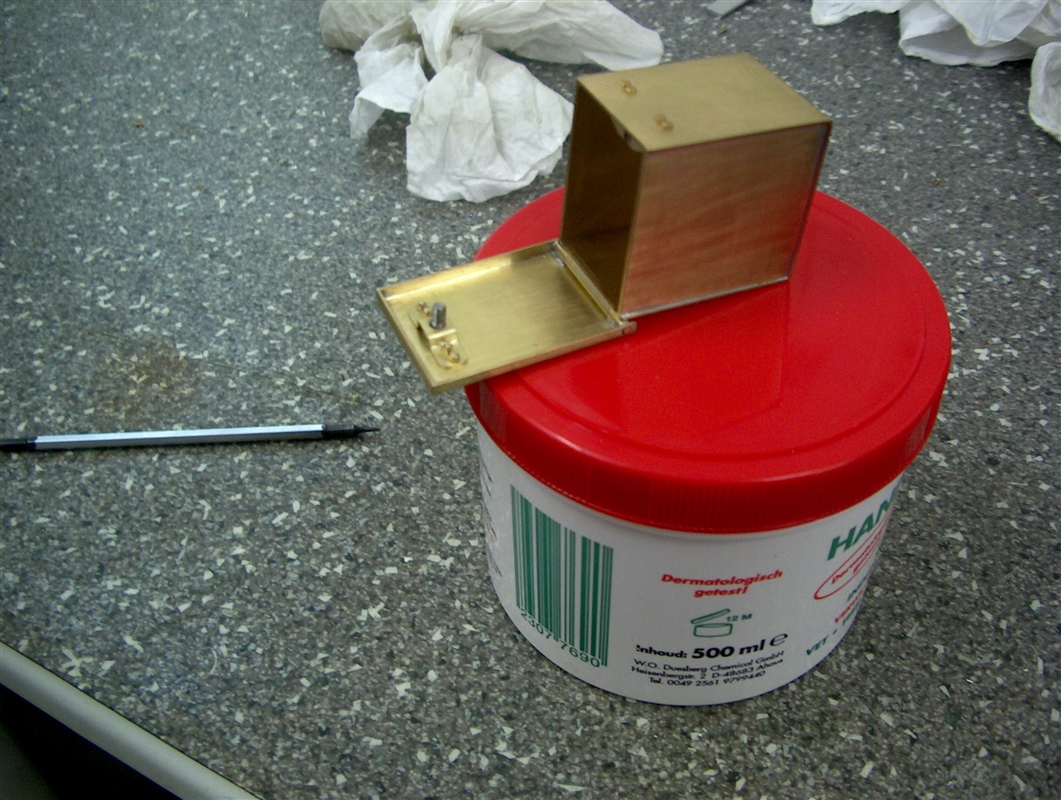

De materiaalkist geopend.

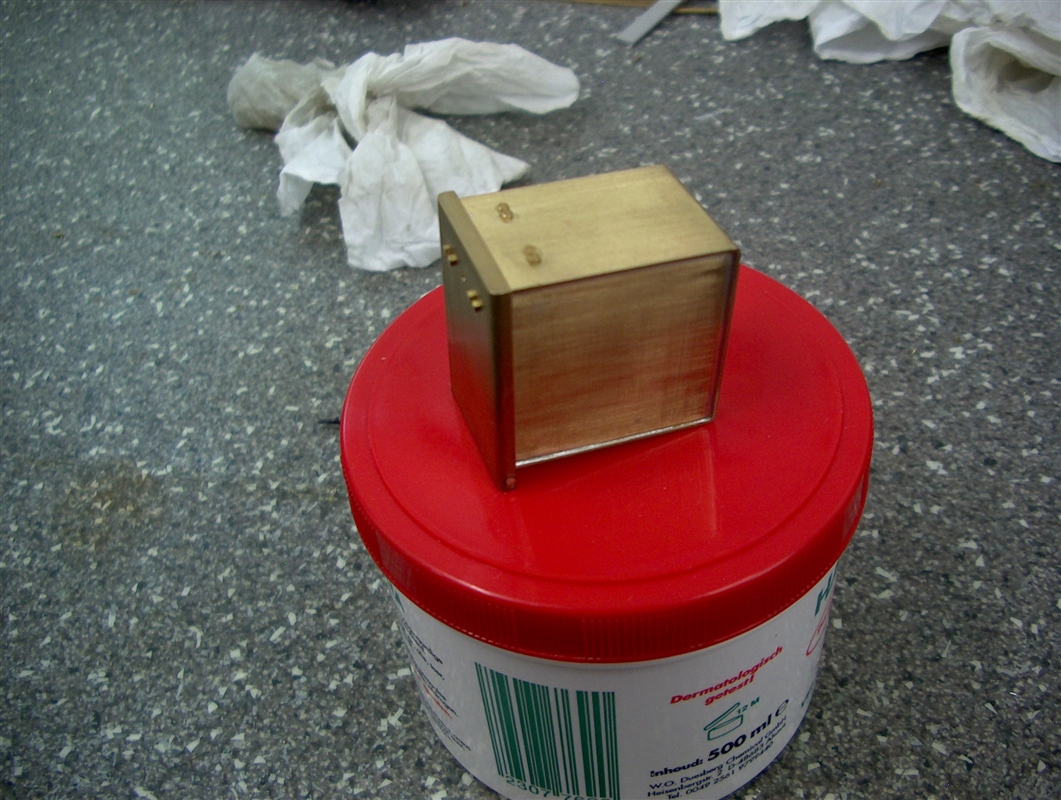

De materiaalkist gesloten.


Tot zover deze update.

Wordt vervolgd.



Pieter, dit is weer een genot om te zien...prachtig



Heel mooi Pieter net als die werkbank met bankschroef



Alle "Leuk" aanklikkers bedankt.
