Bouwverslag Spansk Galeon Billing Boats 463

Discussie in 'Bouwverslagen historische schepen' gestart door Stephan Kertész, 22 okt 2019.

  1. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    6.771
    Locatie:
    Dordrecht
    Nee - dat is niet juist. Het kardeel kreeg redelijk zware belasting te verduren, dus deze werd belegd op de knecht zelf - meestal aan een klamp aan de zijkant.

    Stephan Kertész en pietsan vinden dit leuk.
  2. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Gaat het helende part naar de knecht of naar het kardeelblok. (Effetjes stiekum tussendoor :))
    En dank julliewel voor de felicitaties.

    Laatst bewerkt: 23 sep 2020
  3. *Hans*

    *Hans* Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    30 okt 2012
    Berichten:
    6.771
    Locatie:
    Dordrecht
    Knecht

    Stephan Kertész vindt dit leuk.
  4. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    ik ben eraan uit waarom de tekening tegenspreekt met mijn schip. De spil achter de mast bij mij zit een dek te hoog. Die hoort een dek lager te zitten. En daarom loopt het halende part in de tekening naar voren. Want die spil zit wel op hetzelfde dek als de knecht. Maar dan voor op het dek. Dit type schepen heeft er 3, 2 spillen en 1 braadspil voor het anker. Best veel naar mijn mening. Ik ga hem dan toch volgens tekening naar voren laten lopen. De spil erachter zie je alleen onder een bepaalde hoek.

  5. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort

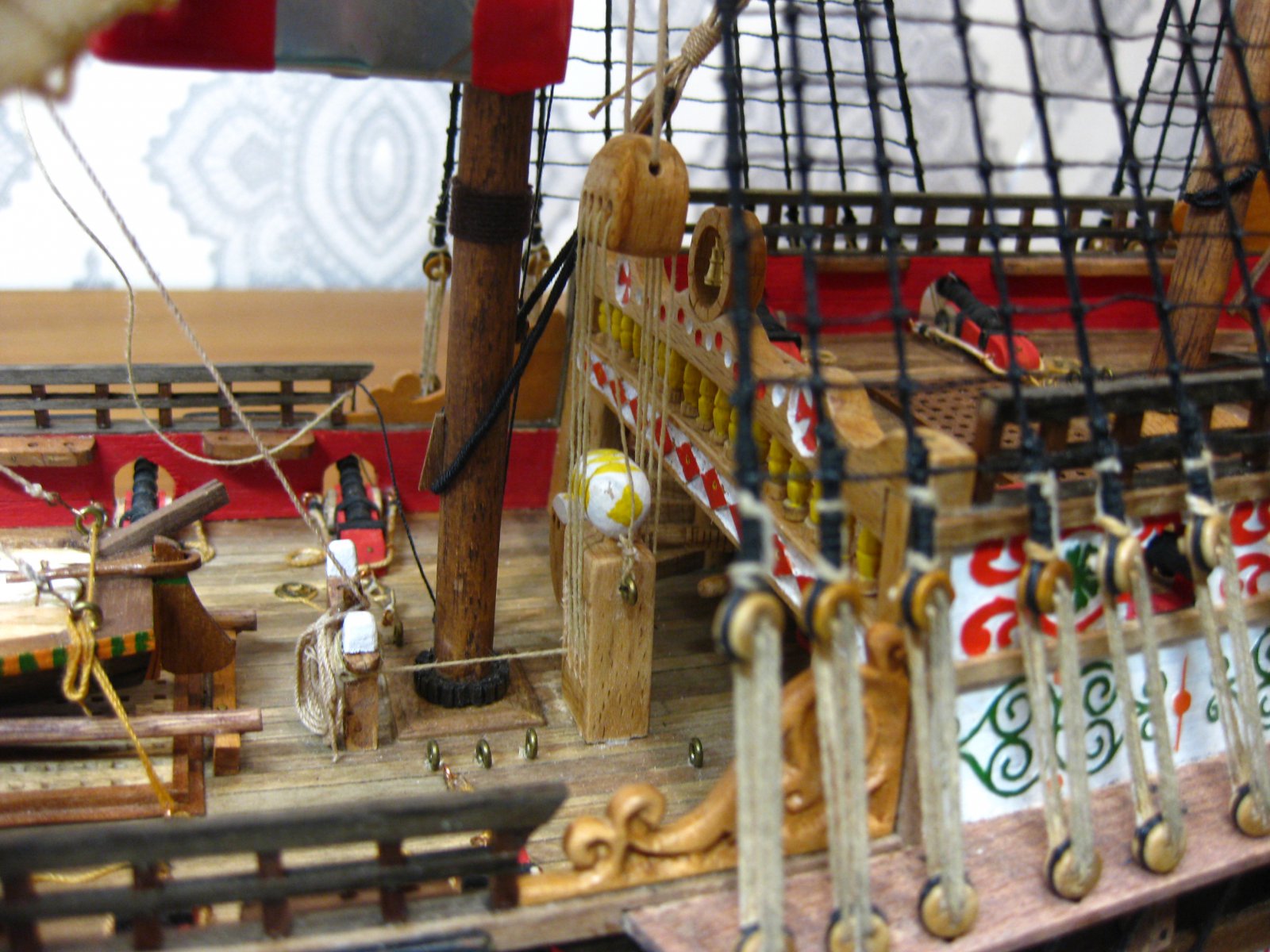

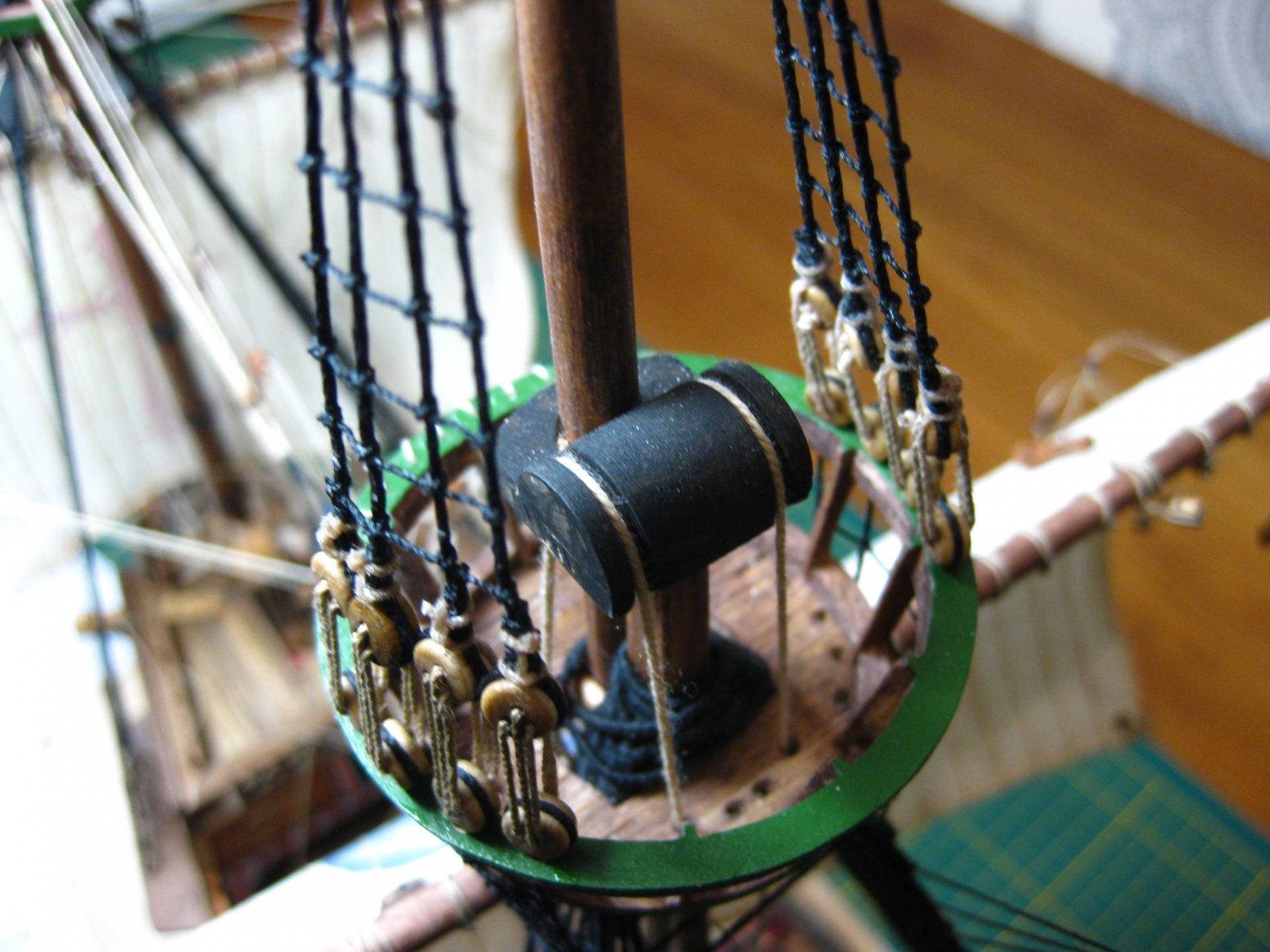

    En na lang zoekwerk en gepieker is er nu definitief een resultaat van het kardeel te zien. Volgens Curti en Anderson zat het halend part aan een ring of klamp. Dus allebei mogelijk. Ik heb voor een ring gekozen omdat een klamp achteraf monteren nog iets is. Die ring ging nog maar net. een knoop met kleine woeling. (wilde een grotere maken maar na 2 knopen vond ik het goed. je komt er echt bijna niet bij)

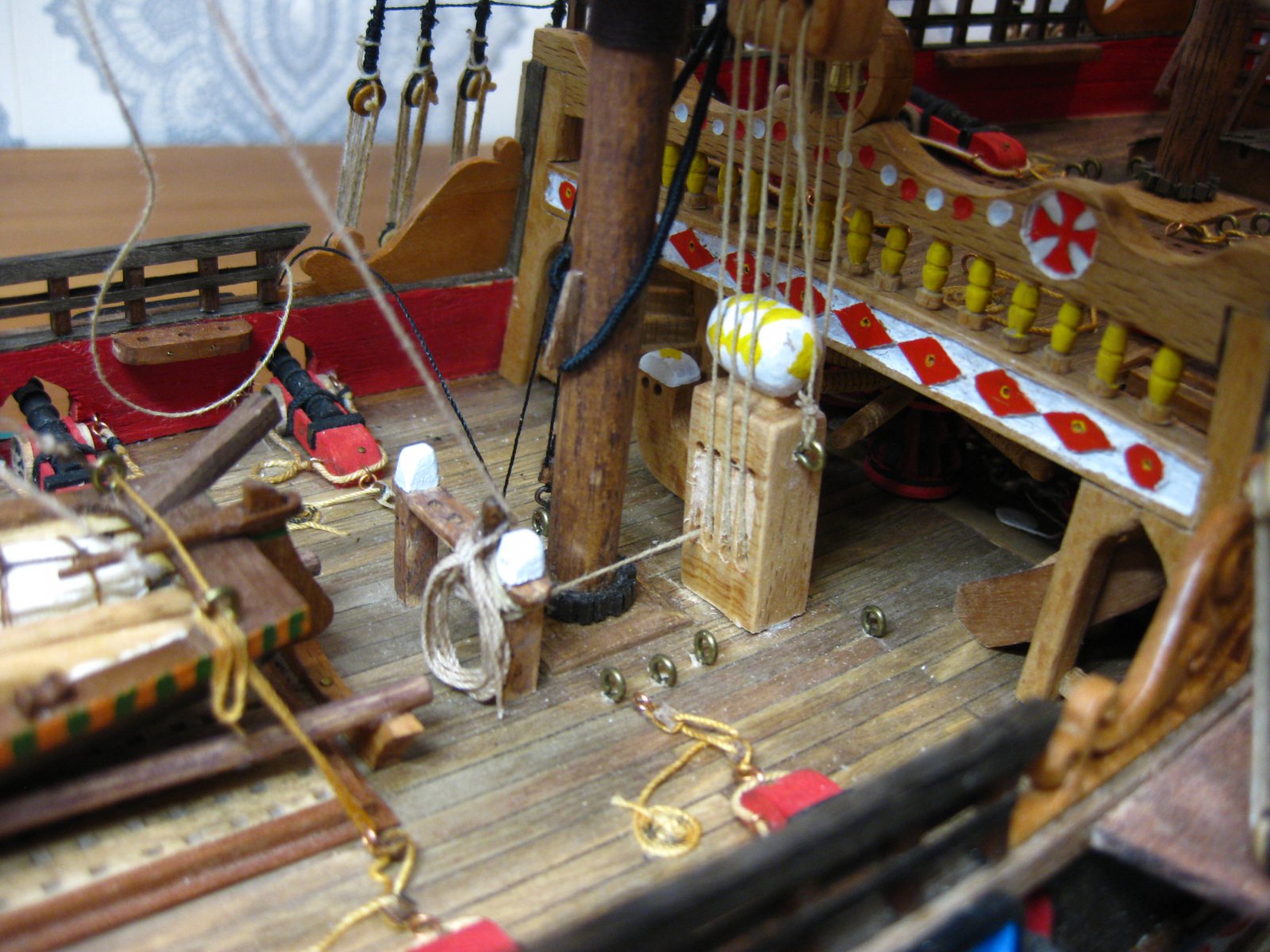

    En dan het halend part belegd op de knecht van de nagelbank. Hang er straks nog wat lussen bij als alles klaar is. Zoals eerder gezegd zit de spil op het achterdek dus een dek te hoog. Hij zit er en als ik het niet per abuis had ontdekt had niemand het opgevallen.



    en mooi over het ezelshoofd door de mars naar het kardeelblok


    ThVo, Marcus Botanicus, TIMBERWOLF en 6 anderen vinden dit leuk.
  6. Hans Groenenberg

    Hans Groenenberg Forum veteraan

    Lid geworden:
    12 nov 2014
    Berichten:
    6.063
    Locatie:
    Oud Beijerland
    Had je het halende part ook niet kunnen beleggen aan het armpje aan je knecht of op de kop van de knecht zelf om het ei?

    Stephan Kertész vindt dit leuk.
  7. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Dat werd eigenlijk niet gedaan om hem op de kop van de knecht te beleggen. Altijd van de klamp of oog op de zijkant van de knecht naar het kardeelblok. En het halende part ging dan naar de spil. Maar die werd dan belegd op het dek en zover ik heb kunnen vinden op de knecht van de nagelbank of op een oog in het dek. Het armpje is eigenlijk een onderdeel van de takel van het kardeelblok. Die breng ik niet aan.

    deze afbeelding komt uit Curti


    Eigenlijk hoort er bij mij geen oog maar een klamp. Maar dat had ik al uitgelegd. Dit had ik in een eerder stadium moeten aanbrengen.

    Marcus Botanicus vindt dit leuk.
  8. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort

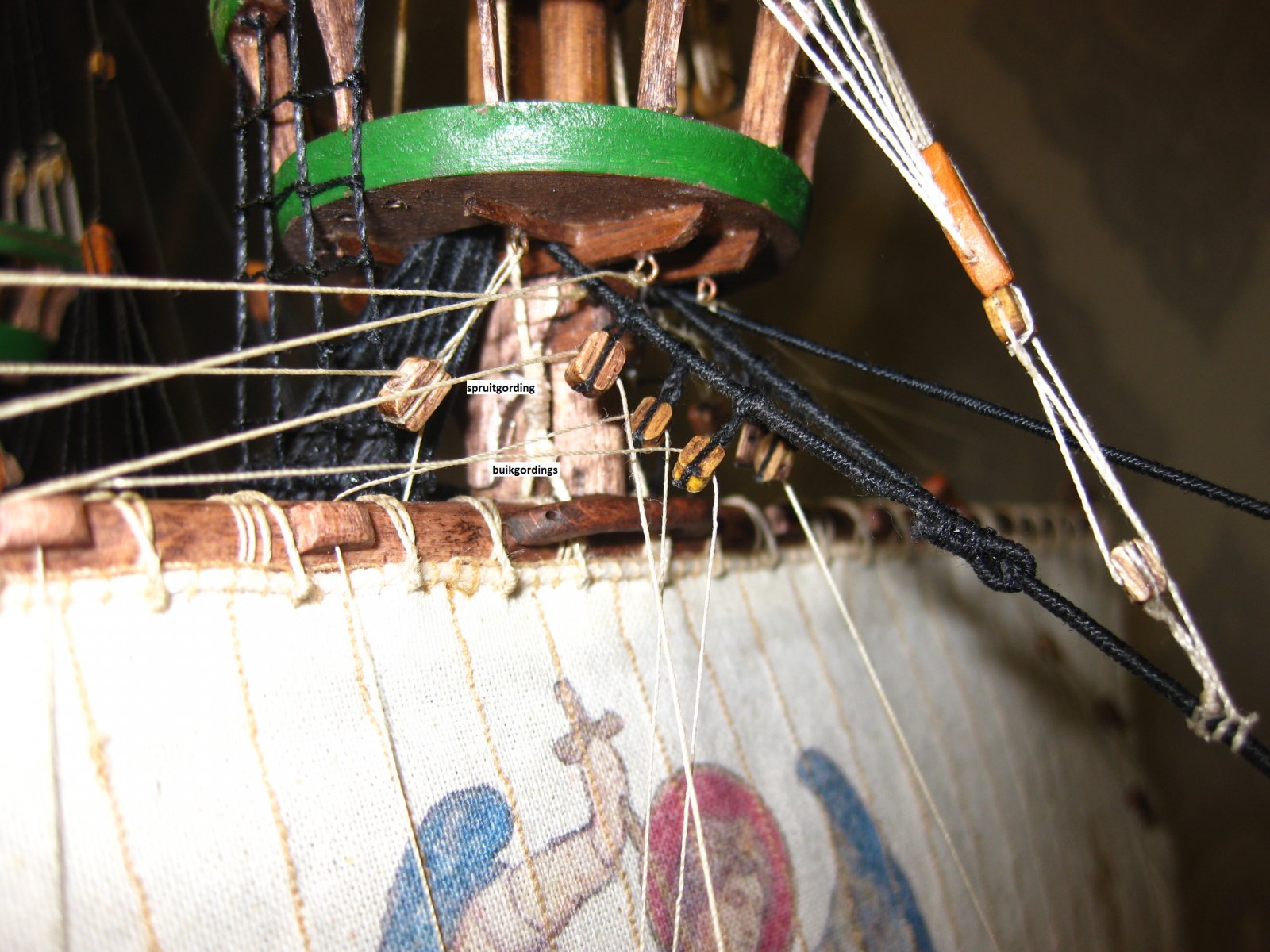

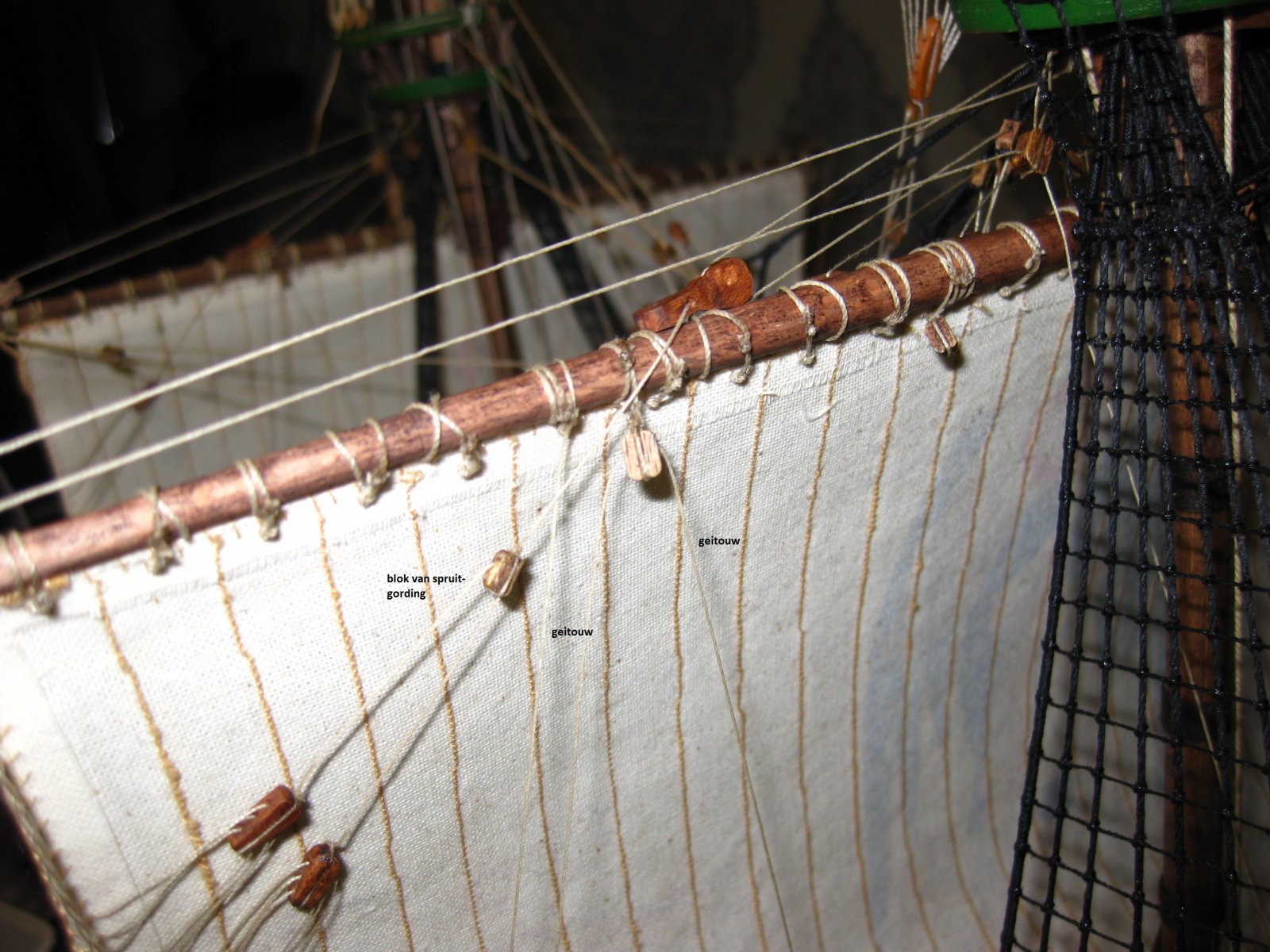

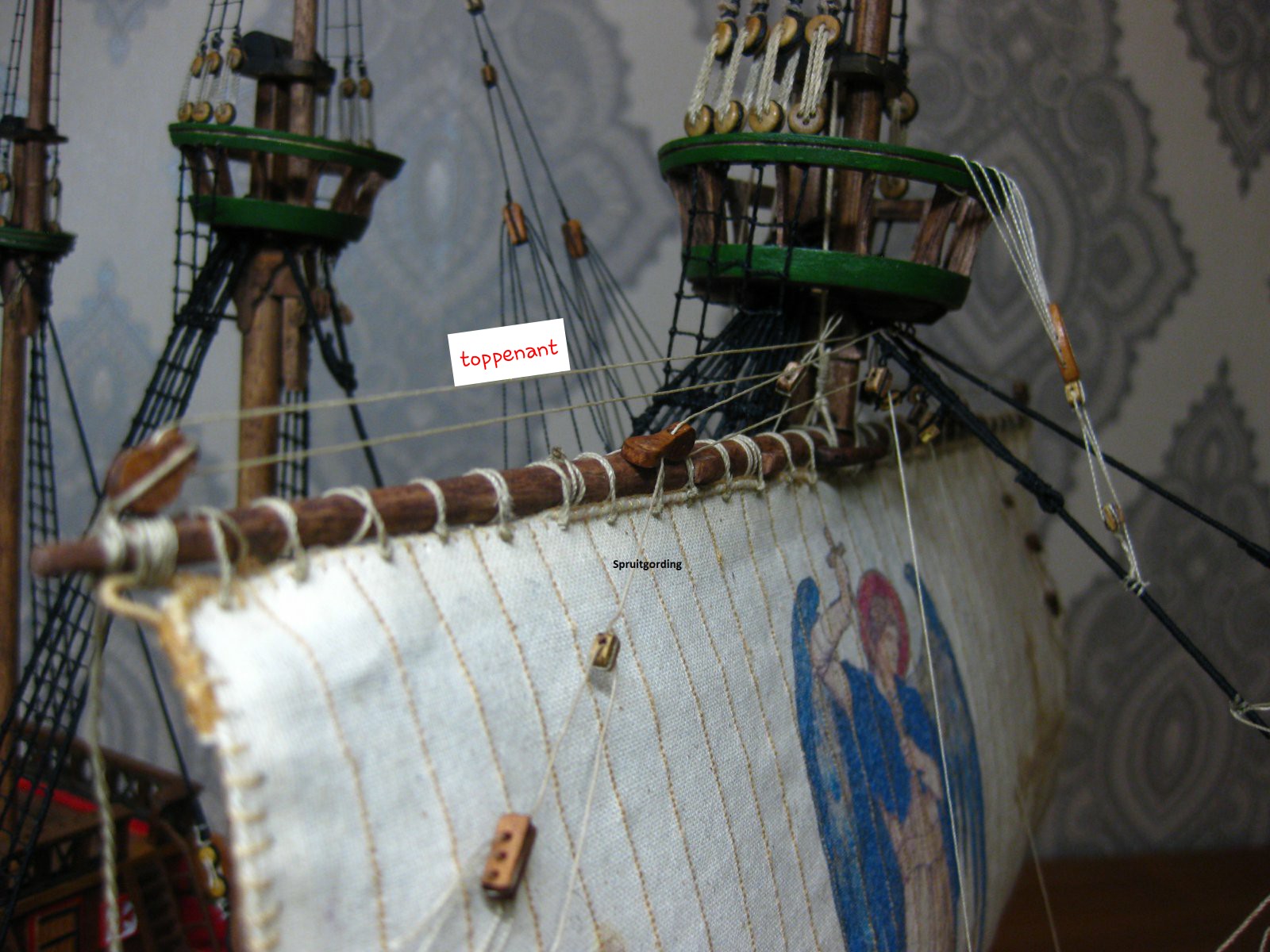

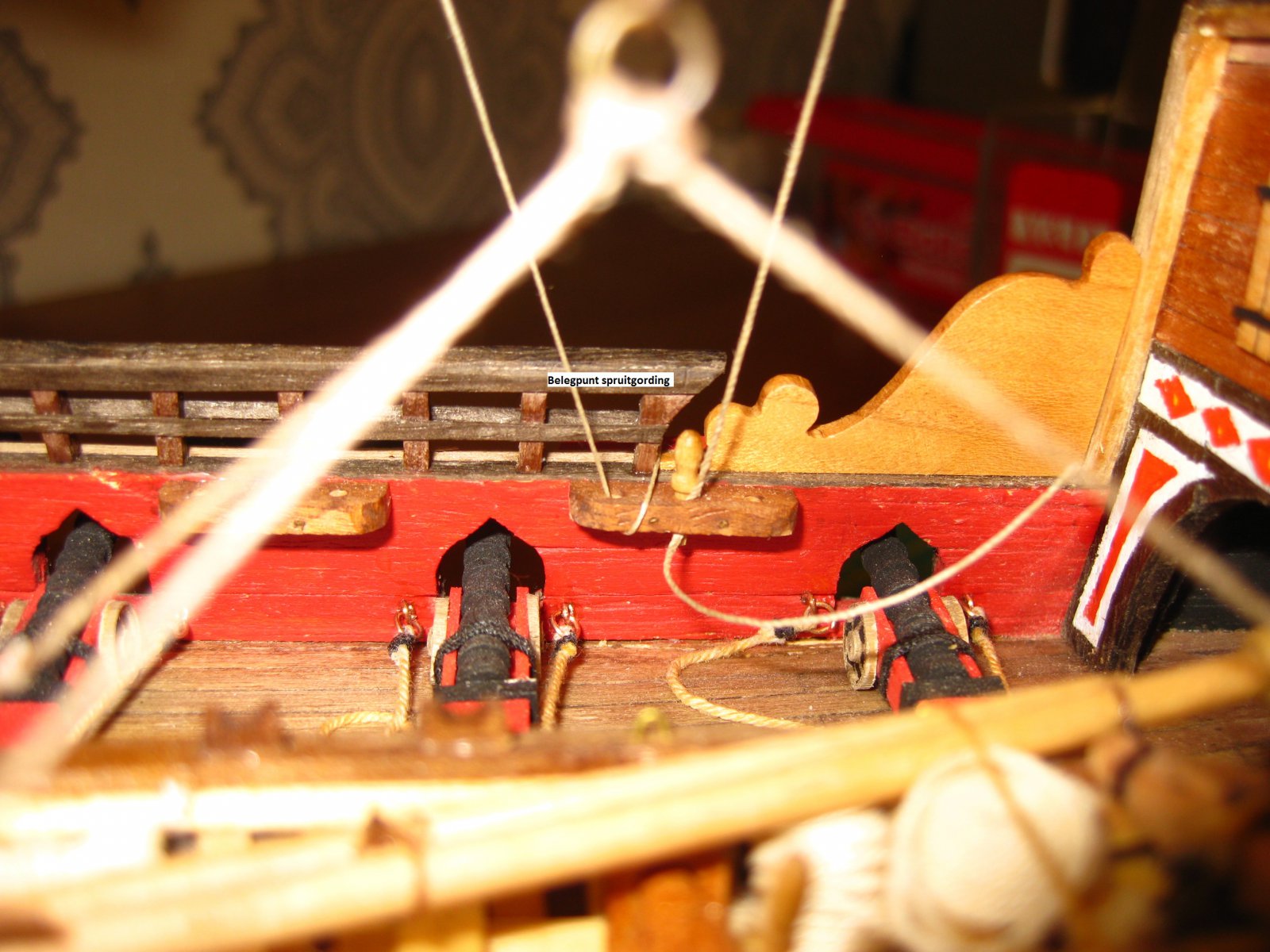

    De Toppenanten (niet de schoten) en spruitgordings belegd

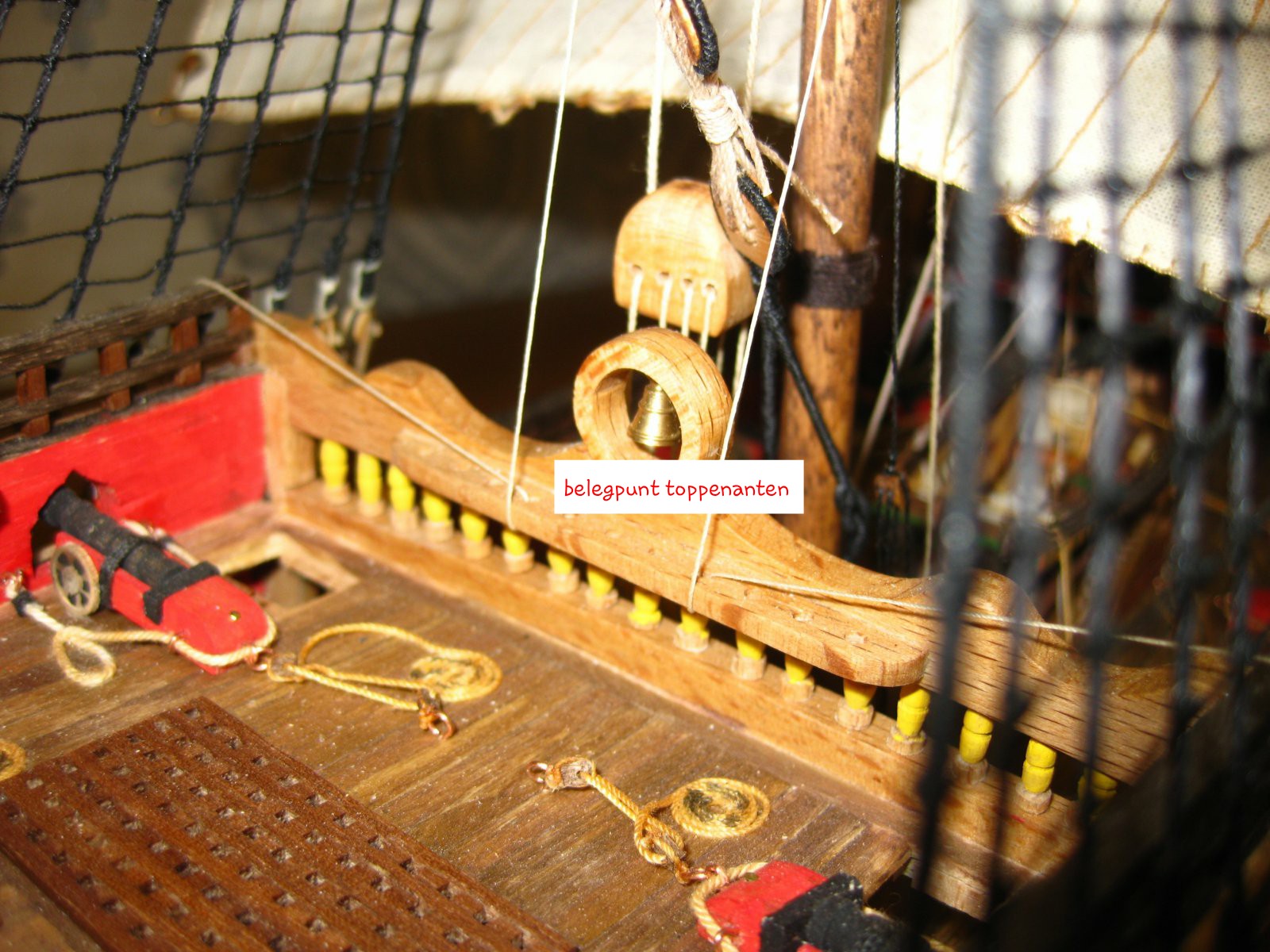

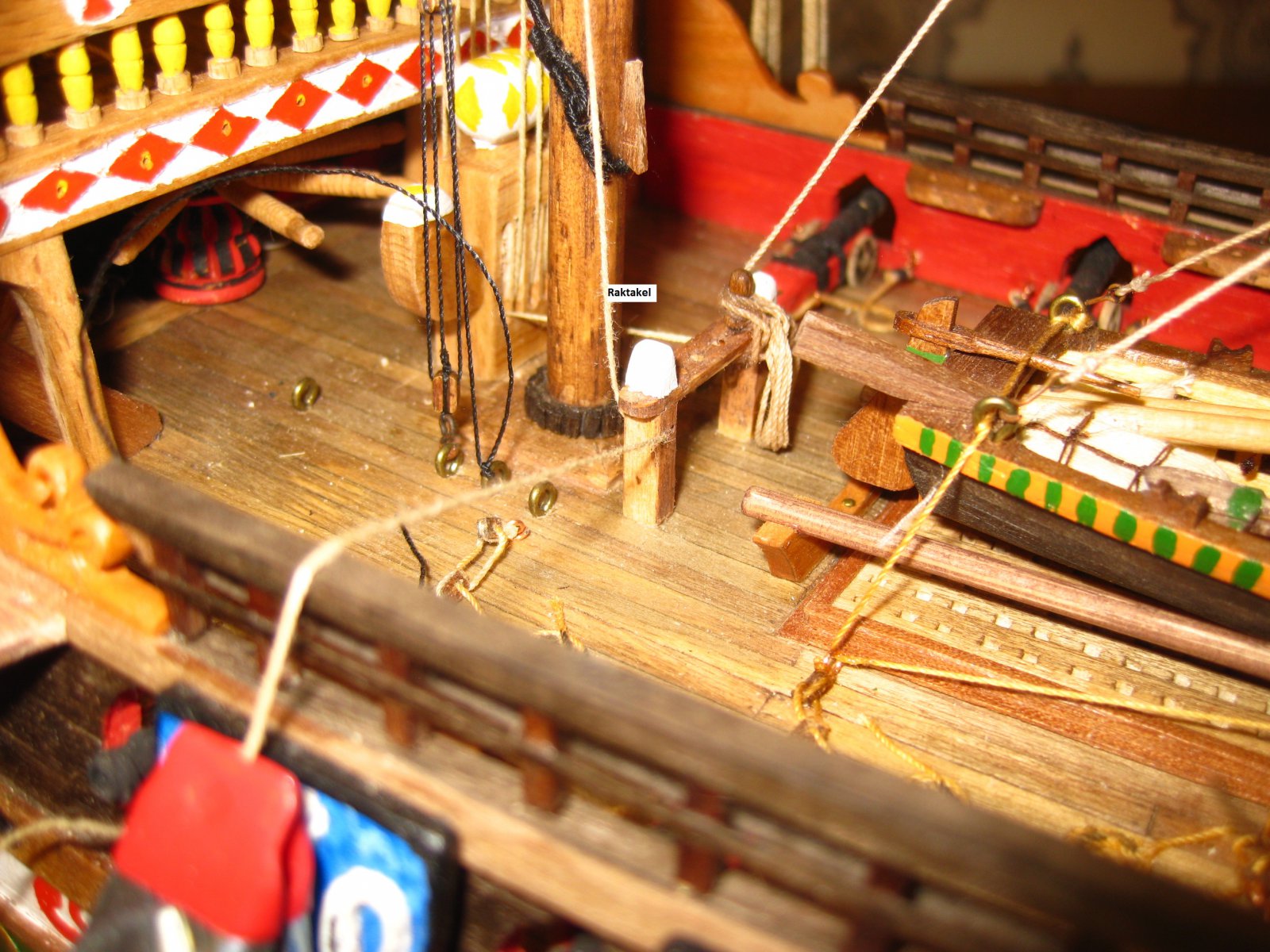

    de raktakel moet ik nog voorzien van blokken en haak die in het oog aan het dek komen. deze constructie is dus tijdelijk.






    Handig om de klemmen aan de touwen te laten hangen. Ik kan zo als alles aangebracht is het zeil positioneren. En als het goed zit druk ik de nagels in de nagelbank en zit alles op zijn plek.

    Laatst bewerkt: 24 sep 2020
    ThVo, Marcus Botanicus, TIMBERWOLF en 4 anderen vinden dit leuk.
  9. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen

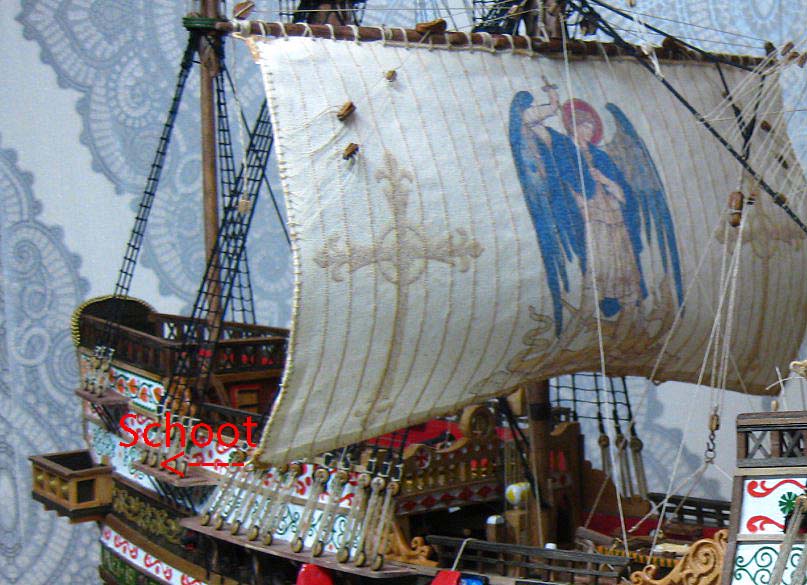

    Dat zijn niet de schoten (gele letters), maar de toppenanten. Schoten zitten aan de onder hoeken van het zeil. De schoten van het marszeil (wat er boven komt), komen later door de onderste schijf van het vioolblok. Ik denk dat je daar mis mee bent.


    Laatst bewerkt: 24 sep 2020
    Marcus Botanicus en Stephan Kertész vinden dit leuk.
  10. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Je hebt weer gelijk. Toppenanten. De schoot zit onder aan het zeil en die van de mars gaan door het vioolblok. Pas het dadelijk meteen aan.
    Af en toe duizelen die namen.
    Was een drukke dag vandaag. :)
    Maar goed dat er iemand oplet.

  11. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen
    Maakt niets uit hoor Stephan, we worden allemaal een dagje ouder....;)

    Stephan Kertész vindt dit leuk.
  12. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    8.192
    Locatie:
    Zeeuws-Vlaanderen
    ps, wel mooi werk:thumbsup:

    Stephan Kertész vindt dit leuk.
  13. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Dank je Piet. Ik wordt ook steeds handiger met die pincetten. Had chirurg moeten worden

    Marcus Botanicus, CXello en pietsan vinden dit leuk.
  14. CXello

    CXello

    Lid geworden:
    4 okt 2018
    Berichten:
    385
    Locatie:
    Purmerend
    Prachtig schip!

    Stephan Kertész vindt dit leuk.
  15. Marcus Botanicus

    Marcus Botanicus

    Lid geworden:
    20 mrt 2015
    Berichten:
    790
    Locatie:
    Crown Point, IN, USA
    Die grote zeilen zien er heel mooi uit en ook hoe ze bol staan. Dat moet ik ook eens doen. Het ziet er echt uit.

    Marcus

    Stephan Kertész vindt dit leuk.
  16. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort

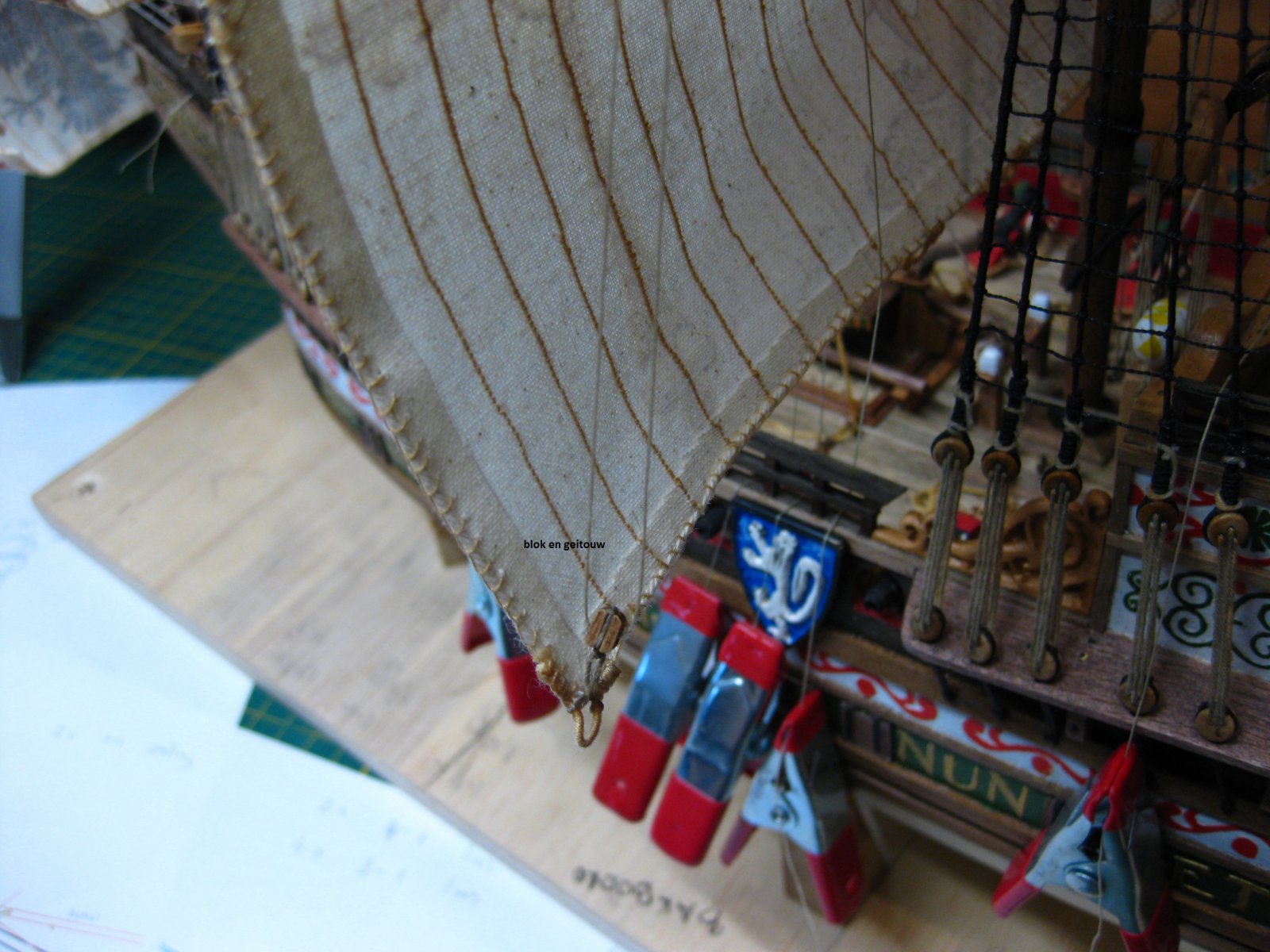

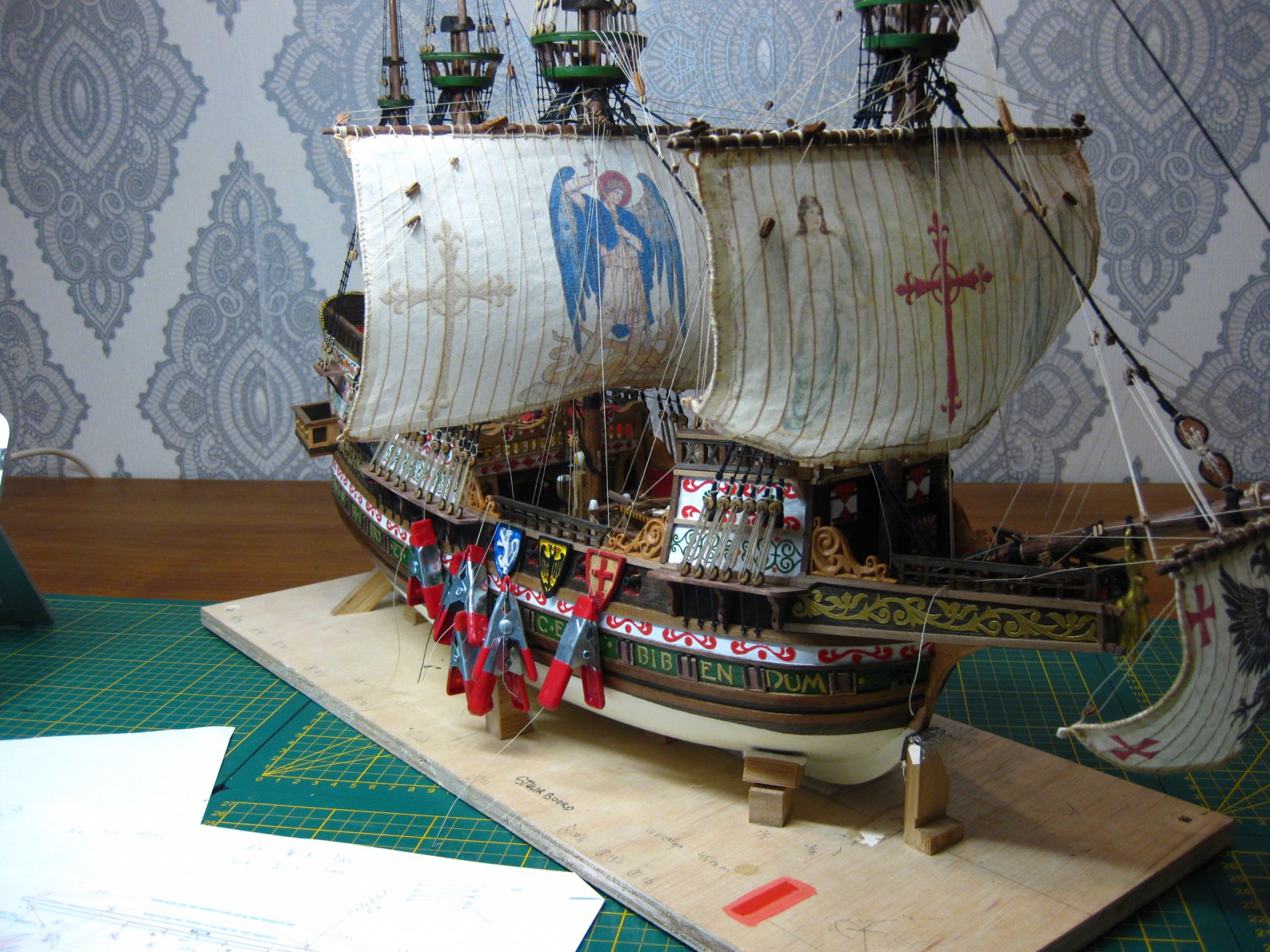

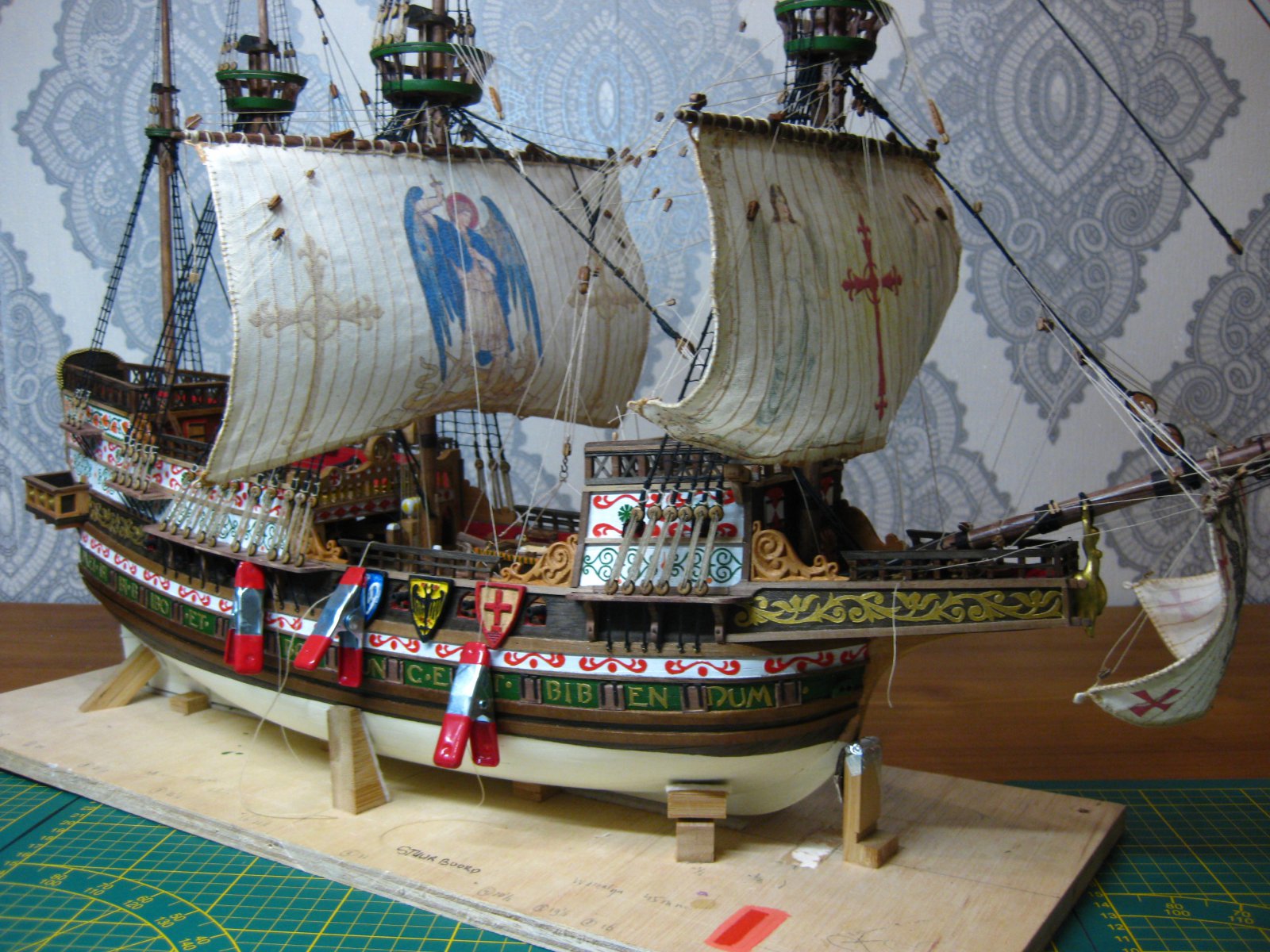

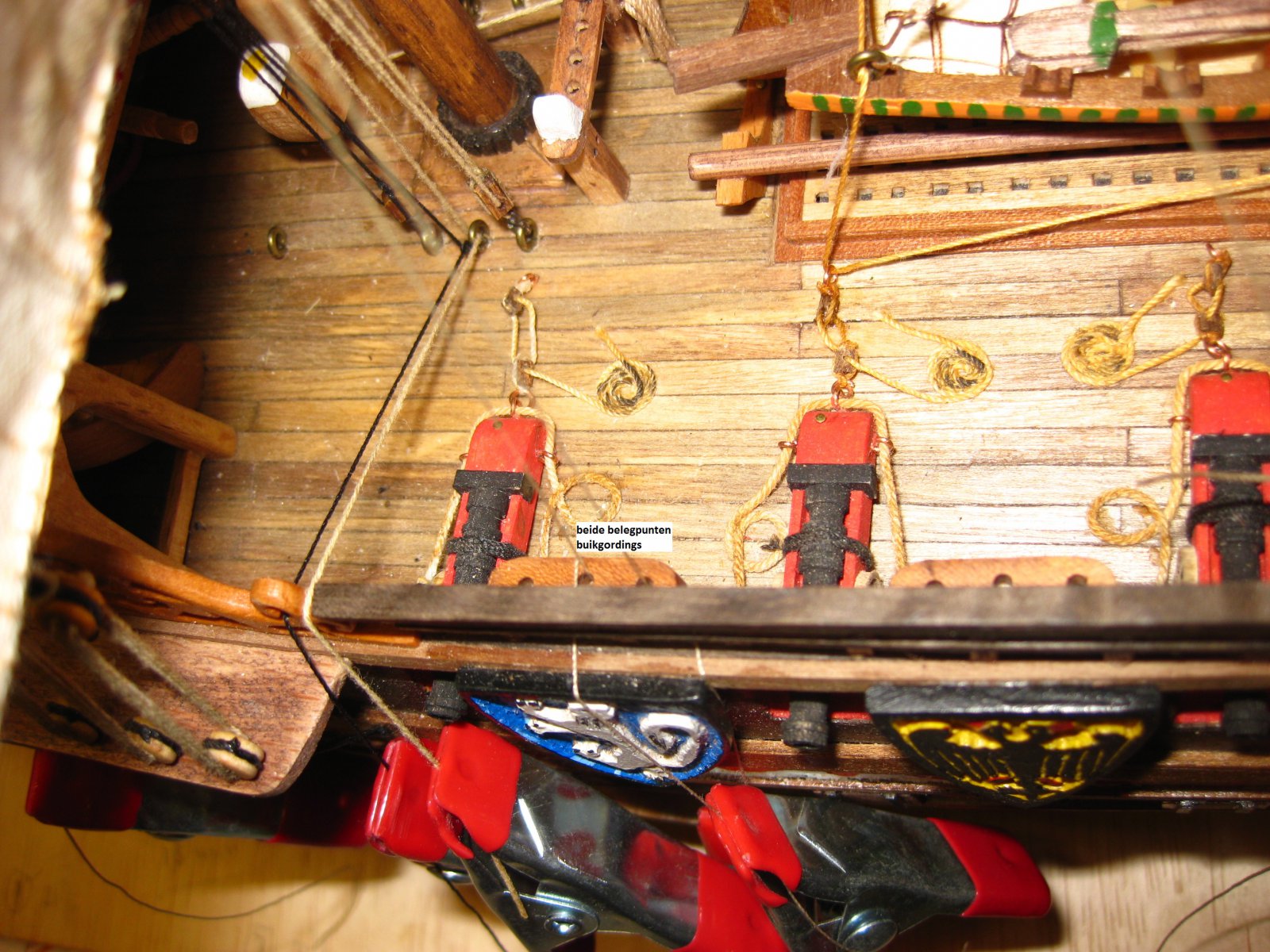

    Op de schoten, halsen en brassen na zit het zeil op zijn plek. Hier en daar nog een touwtje nastellen en dan alles vastzetten met de pinnen in de nagelbanken.
    Foto's spreken voor zich.

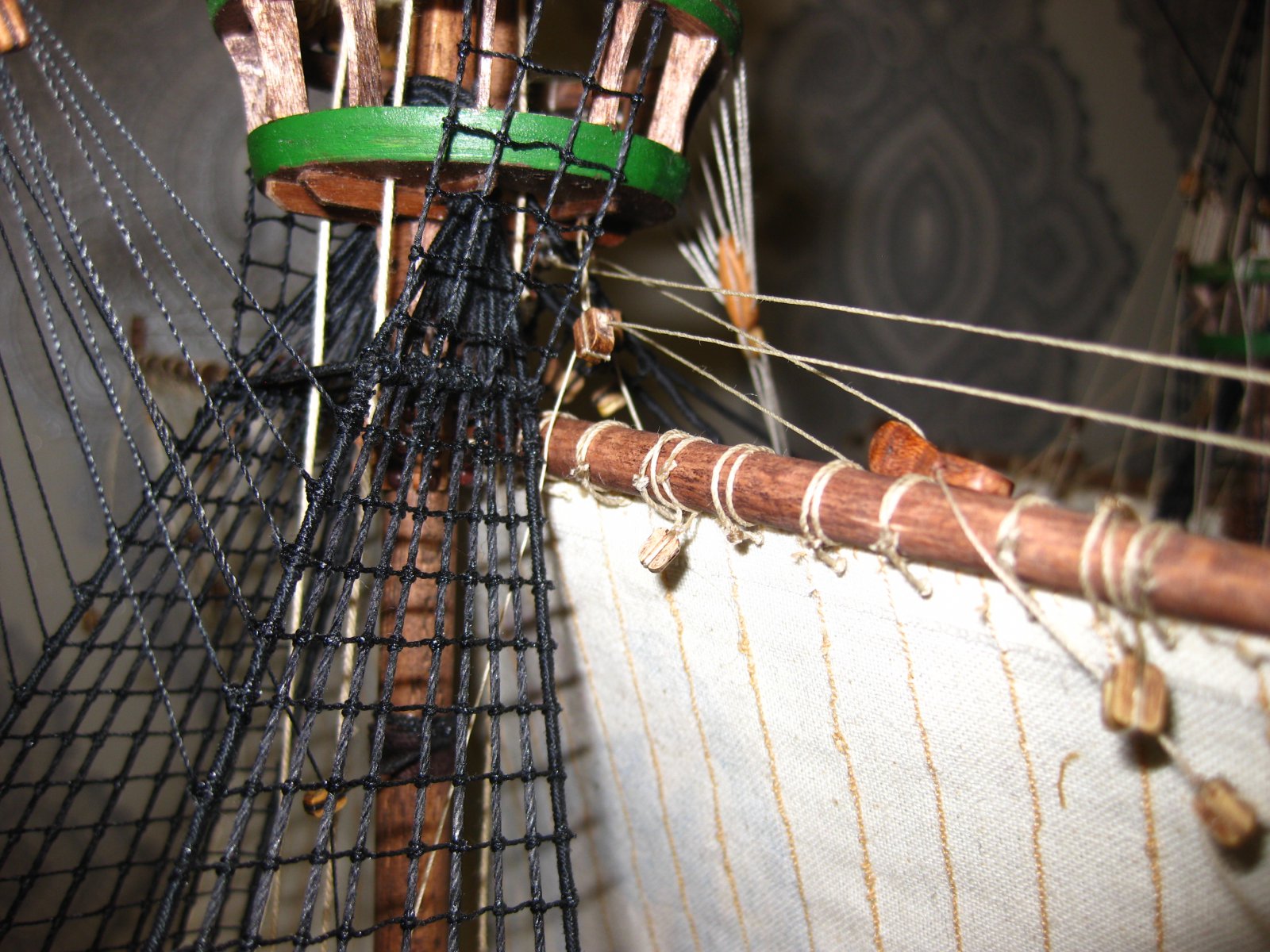

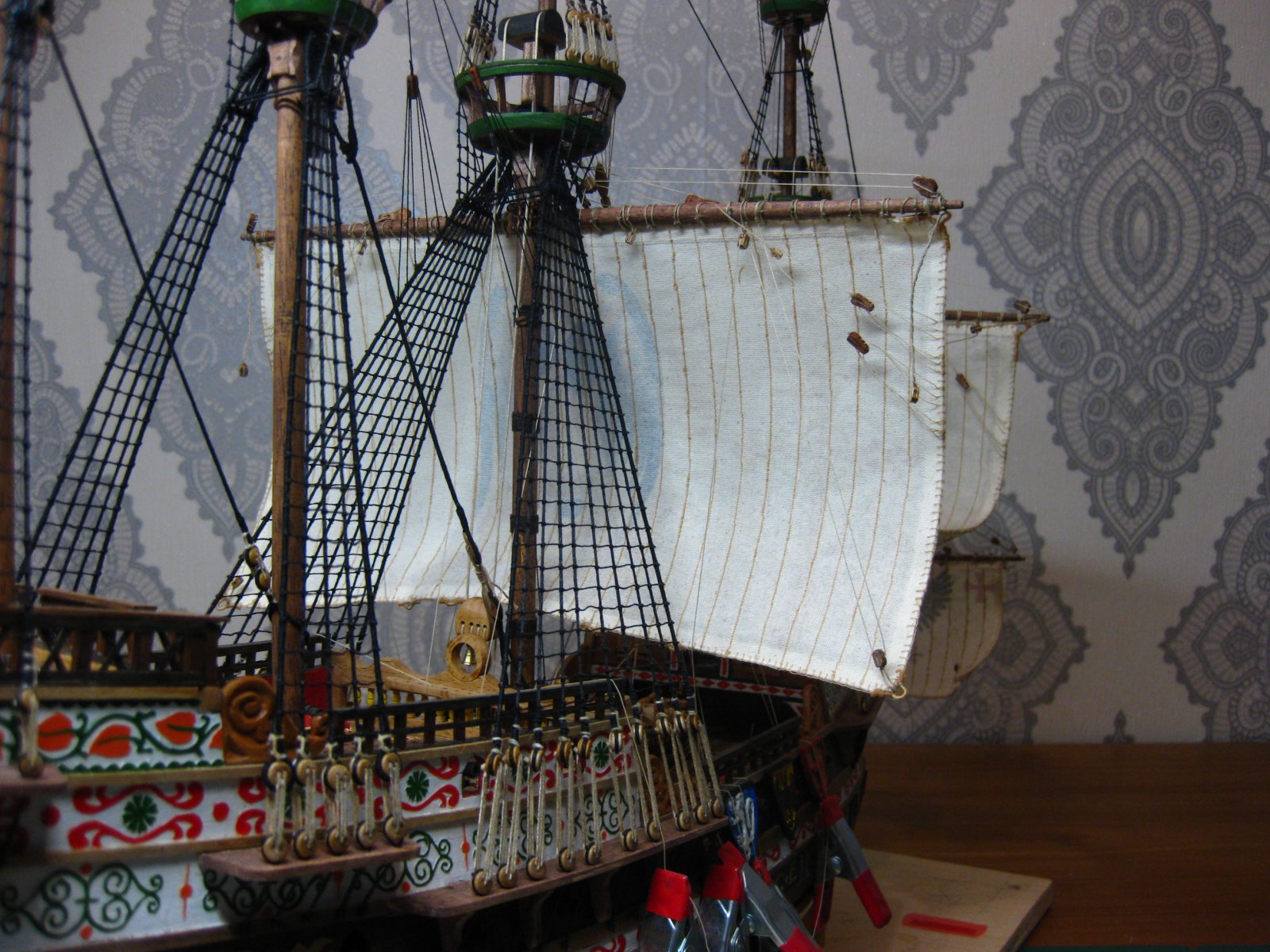

    IMG_0755.JPG IMG_0757.JPG IMG_0759.JPG IMG_0760.JPG IMG_0761.JPG







  17. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    3.277
    Locatie:
    Turnhout belgie
    toch nog eens mijn bewondering neerpennen ipv enkel naar de foto's te kijken en dan weer snel verder....

    Stephan Kertész vindt dit leuk.
  18. SjorsZ

    SjorsZ

    Lid geworden:
    28 jan 2015
    Berichten:
    353
    Prachtig

    Stephan Kertész vindt dit leuk.
  19. Pingu57

    Pingu57 Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    8.176
    Locatie:
    Leeuwarden
    Mooi werk doe je daar Stephan:rofl::rofl:

    Stephan Kertész vindt dit leuk.
  20. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    7.748
    Locatie:
    Ittervoort
    Dank jullie wel heren voor de complimentjes. Maar ik ben nog niet klaar.
    Het volgende onderdeel is het VOORMARSZEIL (middelste van de fokkemast)

    De basis onderdelen. Wederom een mooi gedrukt zeil dat met speciale inkt bedrukt is door onze admiraal.

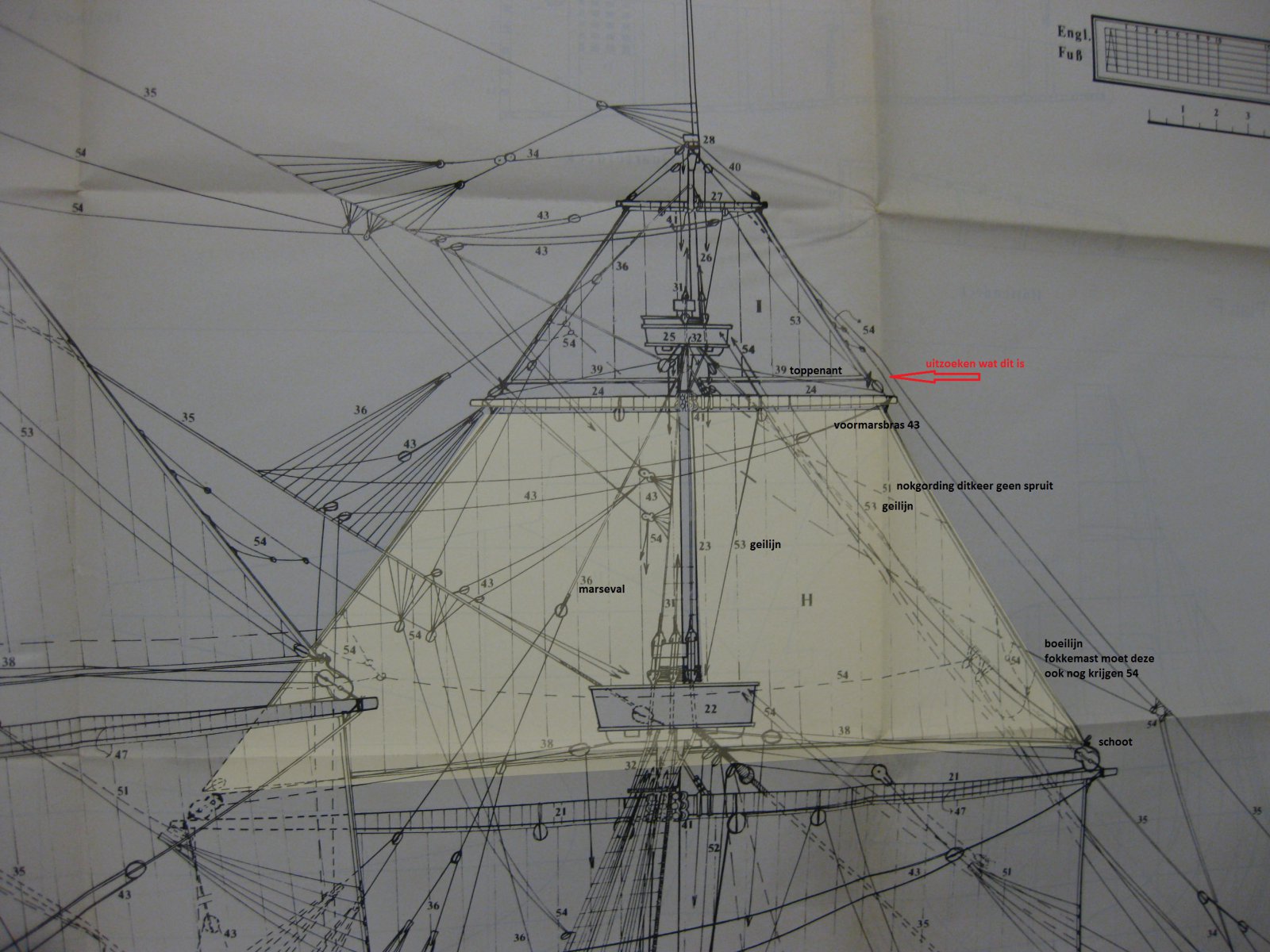

    En de tekening. En die is moeilijk te lezen als je niet weet waar je naar moet zoeken. Zo ontdekte ik ook dat ik nog op het grootzeil en de fok de boeilijns moet maken. Maar dat ik ook blij ben dat ik ze vergeten was. Want die moeten er niet in een te vroeg stadion op. Net als de brassen, halsen en schoten

    de spruitgordings dit keer niet maar een gewone nokgording. Ook geen buikgording. En als je goed kijkt komen er genoeg kraaienpoten en spinnenblokken om dit te verzachten :rolleyes:
    Waar ik wel de boeken voor moet napluizen is het toppenant van het voormarszeil en de schoot van het voorbramzeil. Het ziet er uit als een enkelblok aan de marsera en het toppenant wordt dan middels een, lijkt op een spie, aan de schoot van het voorbramzeil gemaakt om vervolgens door het blok als toppenant te fungeren voor het voormarszeil. Kunnen jullie het nog volgen?

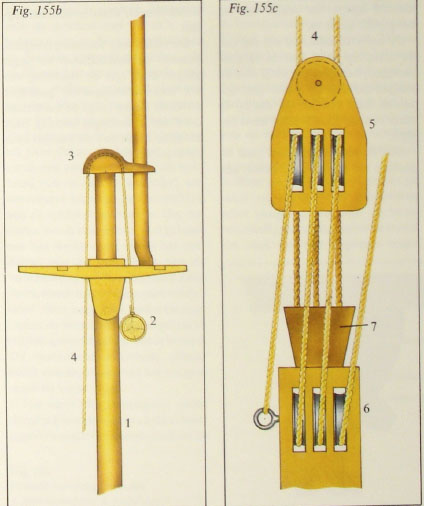

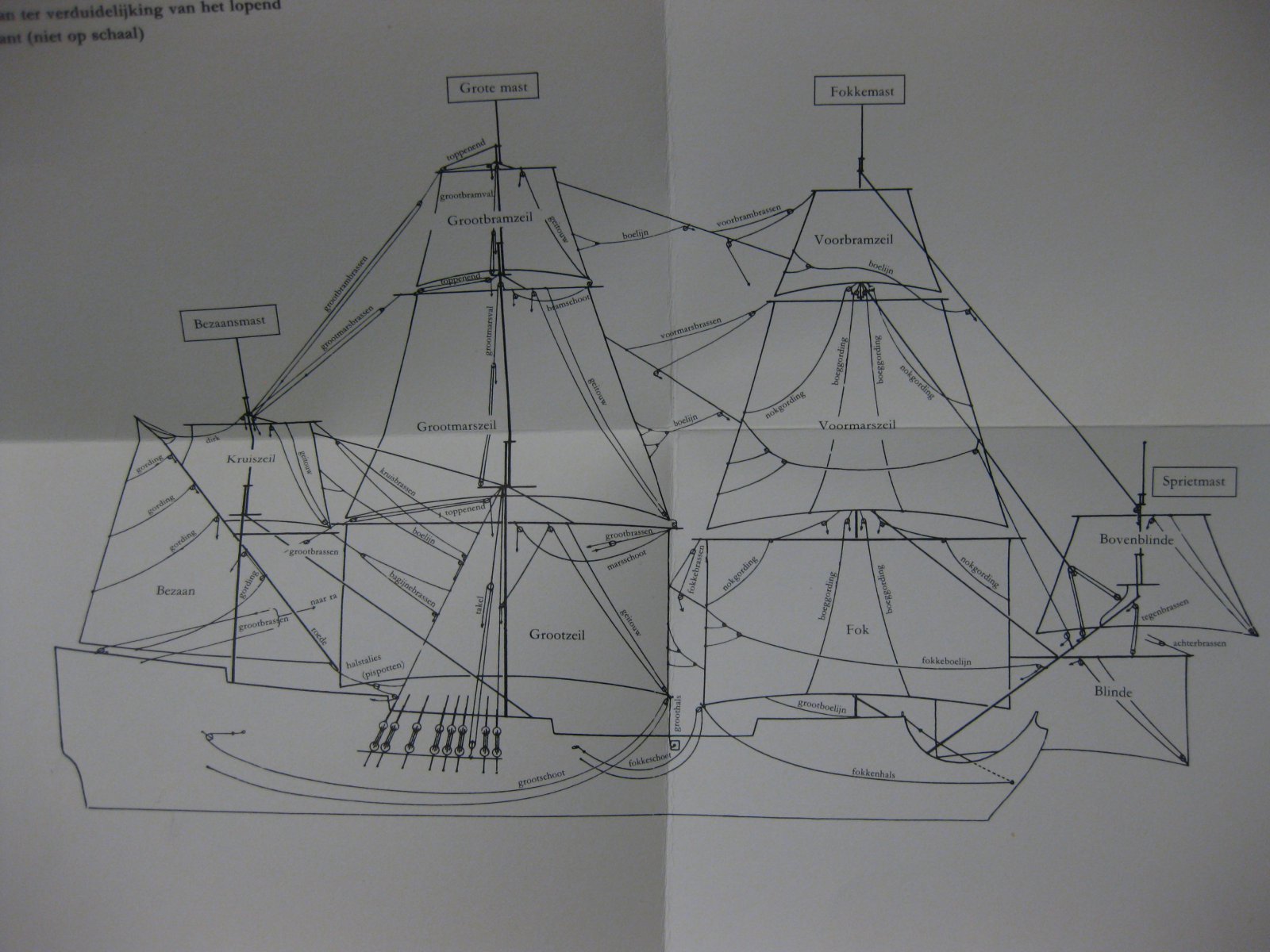

    Onderstaande afbeelding komt uit het boek van Rolf Hoeckel, Modelbouw van schepen 16de en 17de eeuw ISBN 90 6091 210 1
    Dit boek vind ik wel een aanrader, al veel in gevonden.

    Het verschil tussen een nokgording en een spruitgording is dat de spruit aan het zeil middels een spinnenblok en kraaienpoten vastzit. zowel aan de voorzijde en achterzijde. De nok met 1 touw dat wel eens gesplts kan worden middels een blok. bij 1 touw ook maar aan 1 zijde. Ze hebben wel allemaal hetzelfde doel.

    Laatst bewerkt: 25 sep 2020
    TIMBERWOLF vindt dit leuk.
