  1. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    1.785
    Locatie:
    Julianadorp
    Dank je Frankie.
    Uiteraard zit (bijna) alle verlichting in de mast. Als ik zover ben komt er nog wel een foto waarop je dit kunt zien. Om de draadjes door de mast te laten lopen is zeker mogelijk. Echter bij de real one zijn ze heel duidelijk zichtbaar aan de buitenkant van de mast. Als je heel goed kijkt zie je ze bij mij op de tweede foto ook naast de mast lopen en onder bij de schoorsteen in het dek verdwijnen.;)

  2. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    1.785
    Locatie:
    Julianadorp
    Bedankt Thijs,
    Bij deze mast was het best wel een puzzeltje maar het principe blijft hetzelfde. Ik heb de mazzel dat ik een DWG(originele) tekening bezit van de mast. Deze wordt voordat ik begin uitgebreid bestudeerd. Zoals in de vorige update beschreven kun je zien dat ik eerst de grotere stukken doe en hoe ik de grotere verbindingen maak. Eerst veel gaatjes boren dus. Dan eerst zeg maar het grove werk solderen met de microbrander(open vlam). Het venijn zit in de iene minie deeltjes. Deze soldeer ik met de soldeerbout op ongeveer 350 graden. Moet er een stukje gesoldeerd worden naast een ander klein deeltje maak ik een stukje papieren handdoek vochtig en drapeer dat op het reeds gesoldeerde deeltje. Dan een heel klein beetje soldeervet op de plaats waar het te solderen deeltje moet komen. Deze voorzien van een klein beetje soldeertin. Vervolgens het te solderen deeltje in een zgn. derde handje of pincet op de plaats houden en de soldeerbout met een klein beetje tin er voorzichtig tegen aan brengen. Zodra het tin vloeit de bout weghalen. Door het vocht in de papieren handdoek blijft het reeds gesoldeerde stukje gewoon zitten. Is wel even oefenen maar op deze manier lukt het wel. Hoop dat je er wat aan hebt.

  3. ejb61

    ejb61

    Lid geworden:
    13 jan 2009
    Berichten:
    791
    Locatie:
    Maassluis
    Netjes,Sjoerd!
    Goed duidelijk verhaal over je soldeer tips, dat draagt mooi bij aan het forum zonder in technische bewoordingen te vallen.
    Maar solderen blijft oefenen natuurlijk, als je de slag eenmaal heb is het leuk werk.

    Laatst bewerkt: 15 mei 2017
  4. kaapstander

    kaapstander

    Lid geworden:
    7 jan 2008
    Berichten:
    59
    Heel mooi Sjoerd, mijn complimenten.

    Om te zorgen dat andere gesoldeerde items niet losraken, kun je ook gebruik maken van een stuk aardappel. Dat dempt de temperatuur ook aanzienlijk.

  5. Thijs Slotman

    Thijs Slotman

    Lid geworden:
    22 okt 2013
    Berichten:
    1.907
    Locatie:
    Overijssel, haaksbergen
    bedankt voor de tips Sjoerd!

  6. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    1.785
    Locatie:
    Julianadorp
    Dank je wel Ernst. Wat je zegt, oefening baart kunst. En persoonlijk vind ik het werken met messing één van de leukere aspecten in de modelbouw.

  7. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    1.785
    Locatie:
    Julianadorp
    Dank je wel kaapstander. Het truukje met de aardappel heb ik inderdaad ook wel gebruikt, maar dan vooral voor wat groffer werk. Vooral op hele kleine stukjes is een nat papieren doekje wat gemakkelijker aan te brengen dan een stukje aardappel. Is natuurlijk persoonlijk;)

  8. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    1.785
    Locatie:
    Julianadorp
    Graag gedaan Thijs.

  9. Carracol

    Carracol

    Lid geworden:
    5 dec 2014
    Berichten:
    46
    Locatie:
    De Klinge, België
    Hallo Sjoerd,
    weeral prachtig werk
    maar mag ik jou vragen hoe je die rondingen voor de kooi maakt met de messingdraad, bv in de gebouwde mast ?
    grts Ronny

  10. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    1.785
    Locatie:
    Julianadorp
    Hallo Ronny,
    Bedankt voor je reactie. Eigenlijk is het antwoord op je vraag vrij simpel. Ik bouw in de schaal1:50 en gebruik voor de kooien van de kooiladders messing staf 0,8 mm. Eigenlijk zou het strip moeten zijn maar dat is in deze maat niet verkrijgbaar. Ik maak de rondingen van de kooi met behulp van een ronde staf van 12mm. Hier wind ik de messingstaf omheen. Als je dit hebt gedaan heb je een ronding van inwendig ongeveer 13 a 14 mm wat op mijn schaal een doorlaat geeft van ongeveer 70 cm wat weer overeenkomt met de werkelijkheid. Vervolgens knip ik de windingen op de juiste maat door en soldeer die op de ladders.
    Hoop je vraag afdoende te hebben beantwoord.

  11. Carracol

    Carracol

    Lid geworden:
    5 dec 2014
    Berichten:
    46
    Locatie:
    De Klinge, België
    Bedankt voor de tip Sjoerd
    Keep on going
    grts Ronny

  12. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    1.785
    Locatie:
    Julianadorp
    Hallo allemaal,
    Zoals de trouwe lezer weet ben ik momenteel bezig met het aanbrengen van de details op het dak van het stuurhuis. Heb 3 zoeklichten gemaakt en geplaatst alsmede een fiks aantal antennes en wat andere kleine details. Zal nog even duren voordat dit dek gevuld is.

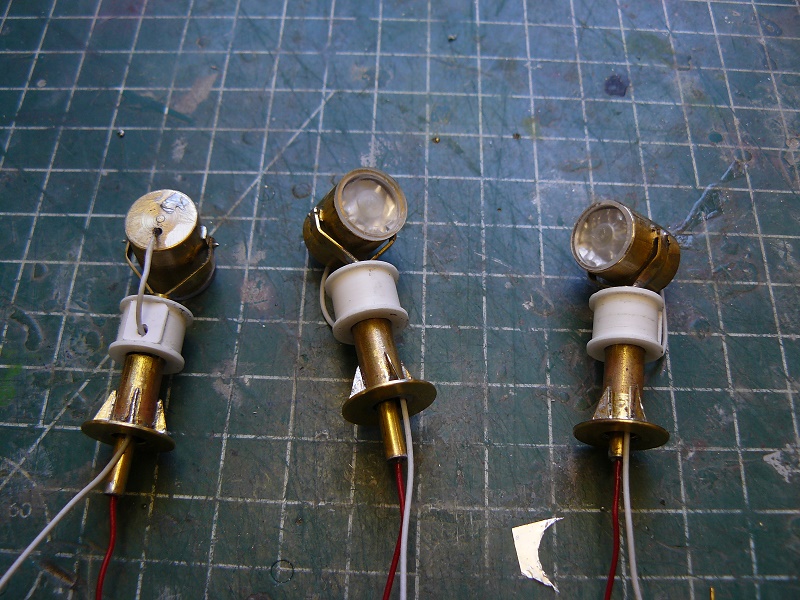

    Hier de zoeklichten.

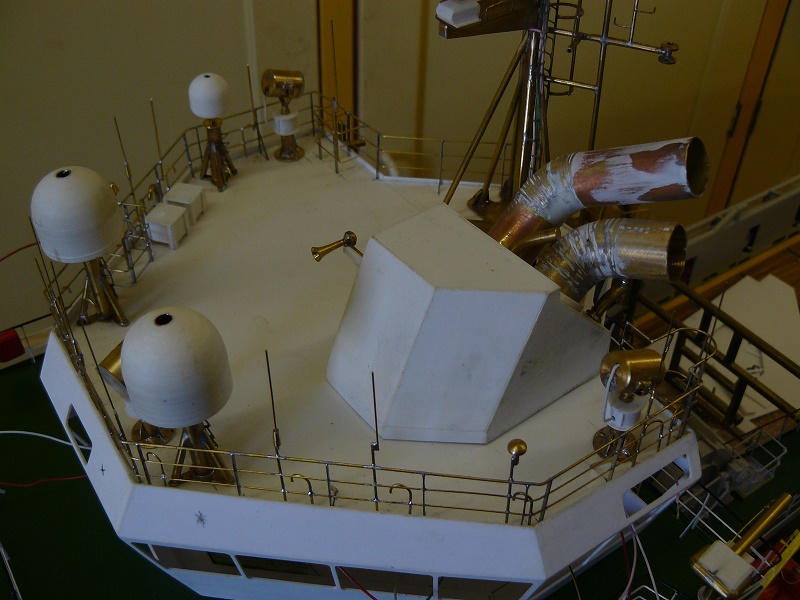

    En een overzicht van het stuurhuisdak tot nu toe. Een woud van diverse soorten antennes en de zoeklichten op de juiste plek.

    Volgende keer zullen waarschijnlijk alle details op dit dek geplaatst zijn. Tot dan.

    Dunsz vindt dit leuk.
  13. Dordtsebank

    Dordtsebank

    Lid geworden:
    19 nov 2007
    Berichten:
    540
    Locatie:
    Dordt
    Wat een geduld heb jij man.
    Prachtig detailwerk :koud:

  14. k-k

    k-k

    Lid geworden:
    12 jul 2012
    Berichten:
    4.607
    Locatie:
    Oostvoorne
    Mooi werk Sjoerd! Mag ik vragen wat je in de schijnwerpers gebruikt als reflector en als "glas"? De schijnwerper op mijn Bugsier 3 doet het wel, maar de finishing touch is niet je dat. Beetje moeilijk om aan zo'n oud ding (1976) nog iets te verbeteren. Desnoods maar een heel nieuwe maken. Gr. Klaas.

  15. Tinus-online

    Tinus-online

    Lid geworden:
    28 feb 2009
    Berichten:
    333
    Locatie:
    Goudswaard
    hoi Sjoerd,

    knappe kunsten as always, hier ook een vraagje over de schijnwerpers, ik zie de draad van de lamp zelf, maar er verdwijnd ook een draad in de voet, is dat simpelweg de massa, of is de lamp draaibaar ?

  16. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.511
    Locatie:
    Turnhout belgie
    prachtig werk, met natuurlijk weer oog voor details zoals we gewend zijn.

  17. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    1.785
    Locatie:
    Julianadorp
    Haha Dank je Ferry. Geduld heb ik van jou afgekeken.:thumbsup:

  18. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    1.785
    Locatie:
    Julianadorp
    Dank je Klaas,
    Als reflector heb ik er een stukje aluminium folie in gelegd. Als glas heb ik een stukje perspex staf op maat gedraaid. De binnenkant heeft een klempassing tov de binnenkant van het lampenhuis. Zelf maken heeft zijn voordelen en echt moeilijk is het niet.

  19. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    1.785
    Locatie:
    Julianadorp
    Dank je Tinus,
    De witte draad is de min van de gemonteerde LED lamp. De plus van de Led is gesoldeerd aan het huis van het zoeklicht. De rode draad zit gesoldeerd aan de doorlopende pijp vanaf het huis aan de voet van de lamp. Ondanks dat het huis kan kantelen op de voet en het geheel ook kan draaien werkt het perfect. Overigens worden de lampen niet aangestuurd voor deze bewegingen. Zou technisch wel kunnen maar omdat ik ook het stuurhuis in wil richten heb ik geen plaats voor stuurservo,s of andere aandrijvingen.

  20. Macrabbit

    Macrabbit

    Lid geworden:
    16 mei 2010
    Berichten:
    1.785
    Locatie:
    Julianadorp
    Dank je Mark,
    Tja, als je eenmaal begint met details moet je dat de hele rit volhouden. Niet dat ik dat erg vind hoor. Geniet er zelf ook van.
