Bouwverslag Union Sovereign

Discussie in 'Bouwverslagen - Schepen' gestart door Macrabbit, 8 feb 2015.

  1. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo Ron,
    Dat zou helemaal fijn zijn Ron. De maximale lengte is 57 mm excl as. Met wat hocus pocus kan 60 mm ook nog. Diameter max. 25 mm, werkend op 12 V en bij voorkeur tussen 20 en 50 RPM. As dikte niet erg belangrijk en de lengte van de as ook niet. Hoor graag van je. Alvast bedankt.

  2. ron alders

    ron alders

    Lid geworden:
    23 jun 2002
    Berichten:
    479
    Locatie:
    Hoogvliet RT
    Moet je helaas teleurstellen Sjoerd. Gaat niet passen...

    Gr. Ron

  3. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo Ron,

    Maar toch hartelijk bedankt voor het aanbod en de tijd die je hebt genomen om te kijken of het is wat ik zoek. Jammer maar helaas. Echter heb ik inmiddels, na uren zoekwerk op het net , een motor gevonden die en binnen de maat blijft en voldoende trekkracht heeft. Moet als ie binnen komt wel even testen natuurlijk of die net zo goed is als op de verkoop site. ;)

    MikeMohawk vindt dit leuk.
  4. Adam

    Adam

    Lid geworden:
    12 sep 2003
    Berichten:
    3.542
    Locatie:
    Monster
    Neem anders een even contact op met Leen, hij heeft ze ook ingebouwd in zijn trommels...

  5. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo allemaal,

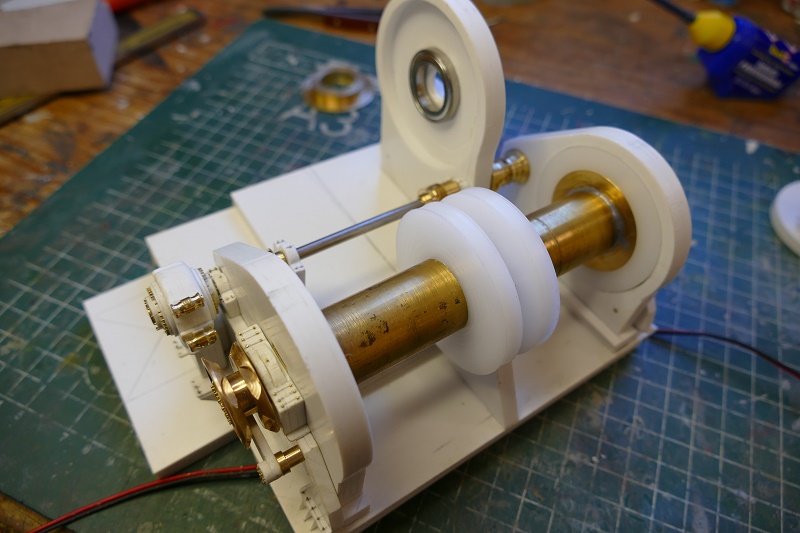

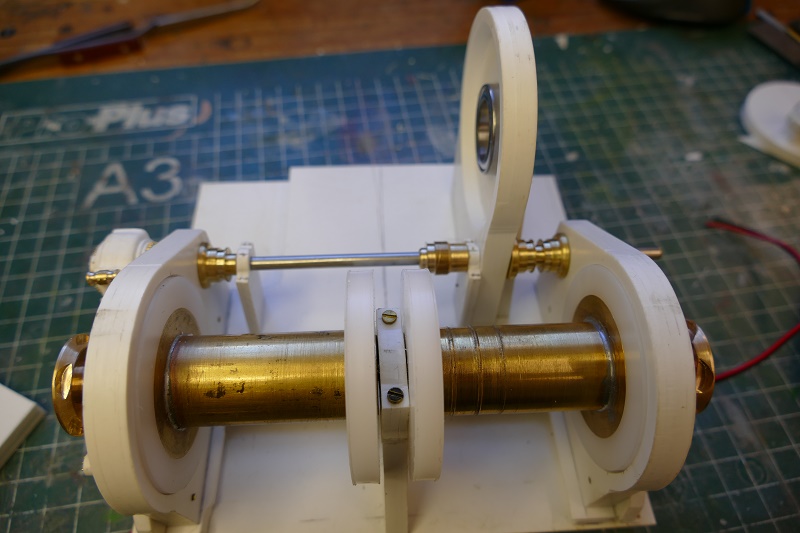

    Zoals beloofd een aantal plaatjes van het lierenpark. Dit blijft geheel demontabel. De Anchorhandlings lieren zijn in de basis gereed. Voor de sleeplier moet ik nog even op de bestelde motor wachten. Maar kan nog heel veel doen aan de details rondom de lieren. Hier dan de beloofde plaatjes.






    Als de motor voorde sleeplier binnen is en de winch is gemaakt, meld ik me weer. Tot dan.

    TIMBERWOLF, Marc w en Dunsz vinden dit leuk.
  6. articcie

    articcie

    Lid geworden:
    13 feb 2011
    Berichten:
    507
    Locatie:
    Vlijmen
    Werkelijk waar schitterend !! Zijn het kleine spijkertjes die de moertjes voorstellen? Of heb je die op een andere manier gemaakt?

  7. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je articcie. De "moertjes" zijn stukjes messingdraad rond 0,5 mm. Ik boor met een o,5 mm handboortje een gat van 1,5 á 2mm diep in het kunststof. Als de basis messing is, doe ik hetzelfde maar dan onder de freesbank. Dan druk ik het staafje erin en knip deze af op de juiste lengte. Daarna alles met een vijl op gelijke en juiste hoogte vijlen. Is even werk maar het staat wel leuk.

  8. Kees de Mol

    Kees de Mol

    Lid geworden:
    20 aug 2007
    Berichten:
    748
    Locatie:
    Rijnsburg (ZH)
    Zeer mooi

  9. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hartelijk dank Kees.

  10. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Hallo allemaal,
    Weer even een Update betreffende de lieren. Motor voor de Sleeplier binnen dus kon weer verder. Voor de Sleeplier heb ik een motor gekocht van 12V/60RPM. Dit blijkt toch te snel. Ook de kracht, ondanks de dikkere motor is niet acceptabel. Heb dus weer een andere motor besteld, gelukkig zijn ze betaalbaar, ditmaal op EBay. Nu dezelfde afmeting van de motor maar 20RPM. Kijken of dat beter gaat. Tegen de tijd dat deze motor binnenkomt kan ik die gemakkelijk wisselen. Eerst maar weer wat plaatjes kijken.
    Sleeplier is gemaakt, dus tijd voor de rembanden. Was nog een heel uitzoekwerk, ondanks de vele foto's maar toch redelijk gelukt.

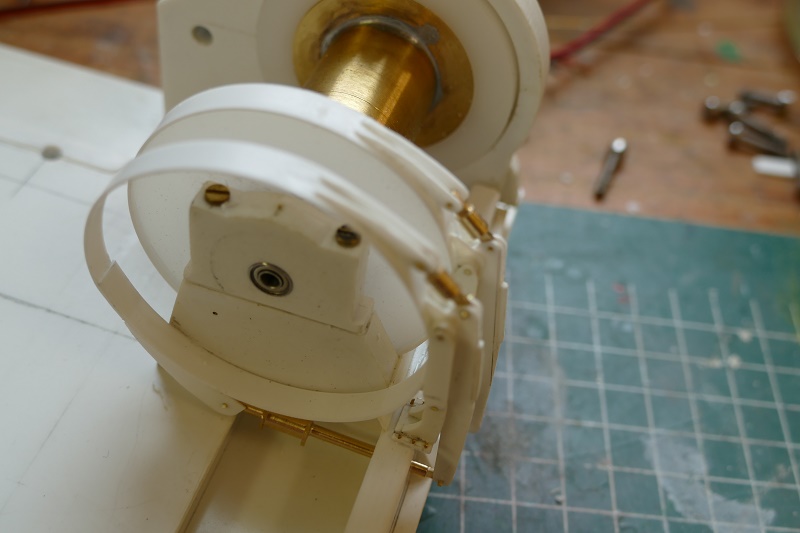

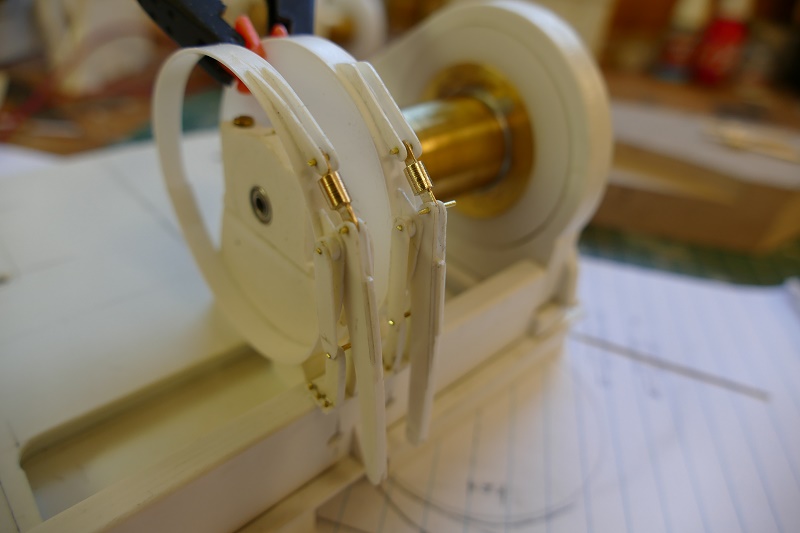

    Hier is de opbouw te zien van de remband op de Sleeplier.

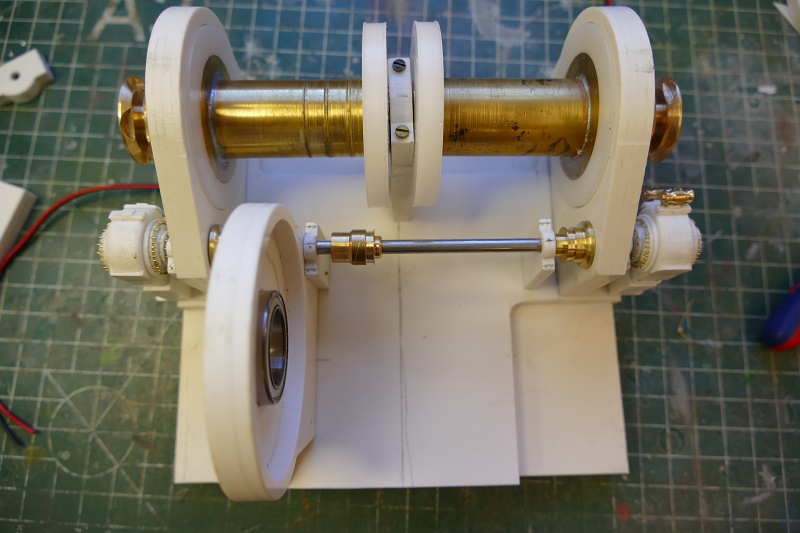

    Eén van de Ancorhandlings lieren voorzien van de onderdelen zoals deze voor de fundatie liggen.

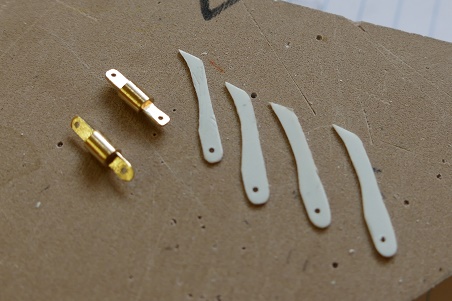

    Dit zijn de onderdelen boven op de remband. De messingdelen zijn mechanische spanners.

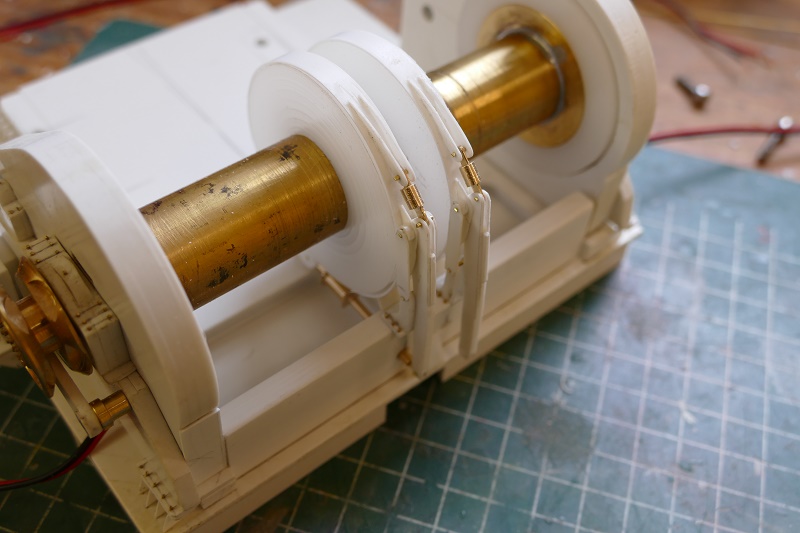

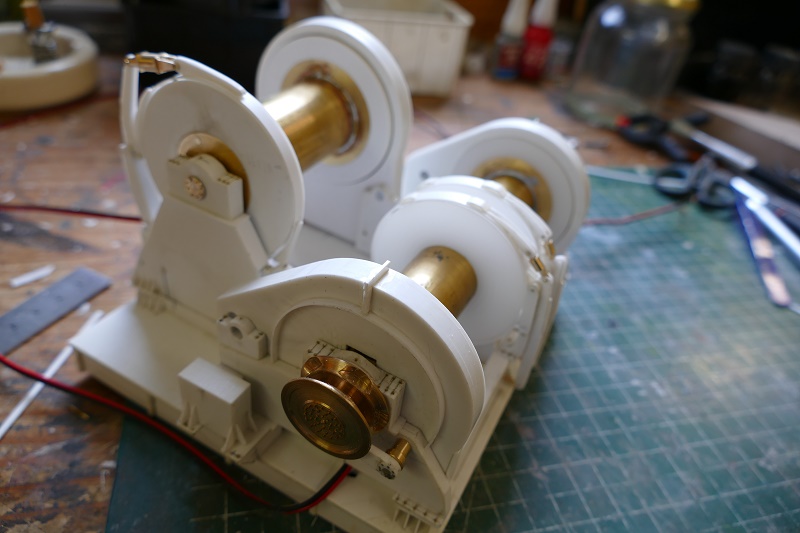

    En zo ziet het er gemonteerd uit. De linkse is al gemodelleerd, de rechtse moet nog bijgewerkt worden.

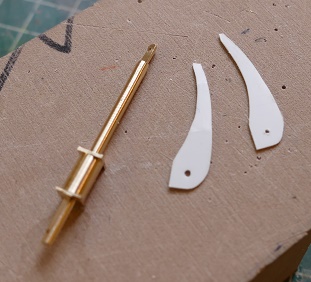

    Dit zijn de onderdelen waarmee de remband wordt aangetrokken. Deze worden aan de onderkant gemonteerd. Het messing gedeelte is de luchtcilinder met verlengde trek/duwstang.

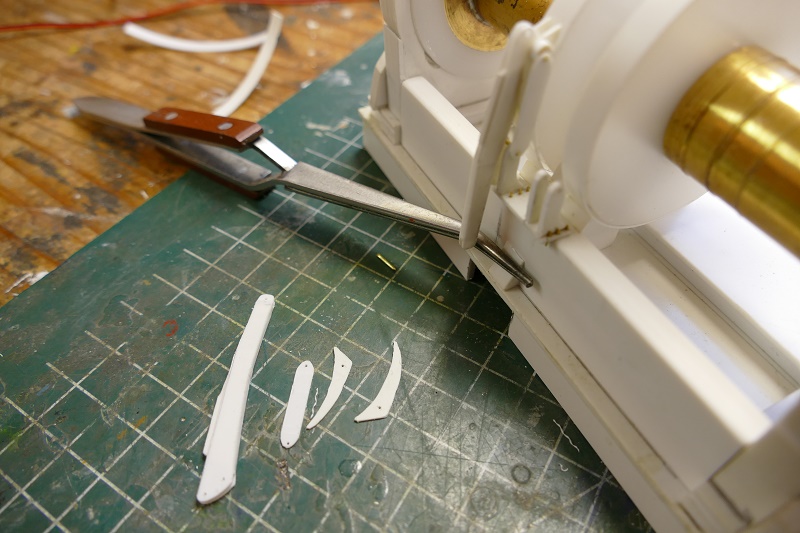

    En hier gemonteerd.

    Hier nog even beter te zien.

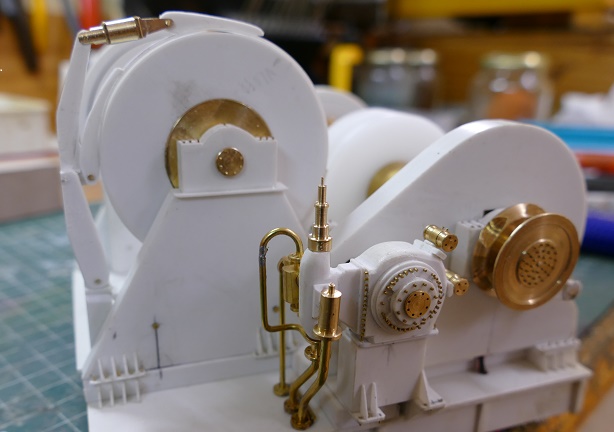

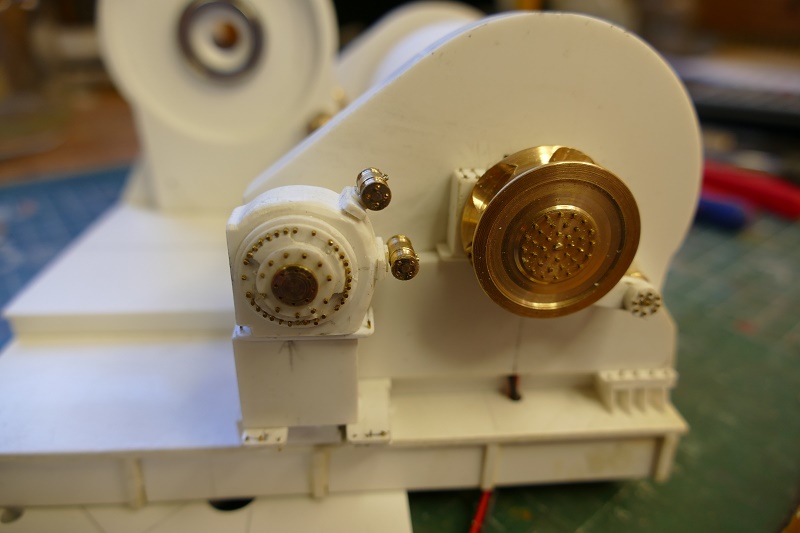

    Nog even wat extra accenten aangebracht.

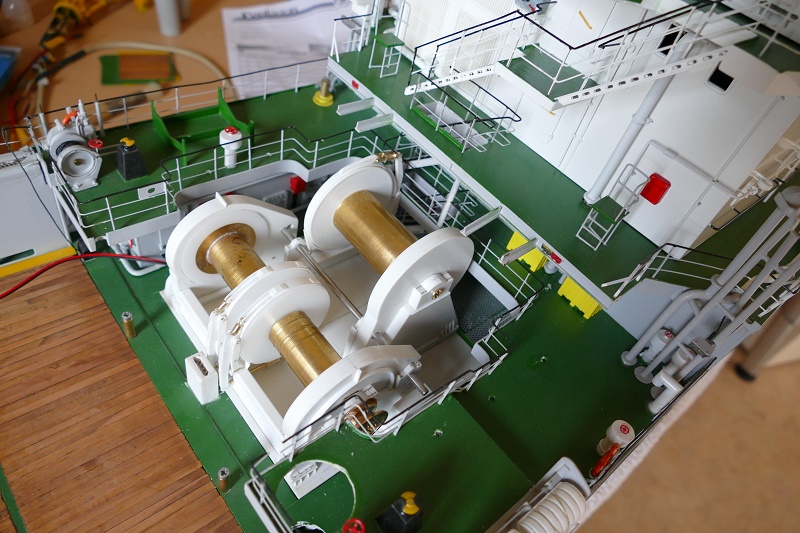

    Heel belangrijk ivm. de beperkte ruimte, regelmatig na het aanbrengen van de diverse delen, weer even passen en meten of het geheel nog te plaatsen is. Is erg krap maar met enig beleid is het te doen. Aan de waterkant zal het meer moeite kosten denk ik. Op de foto eigenlijk vergeten alle details die al gereed zijn op de lieren aan te brengen.

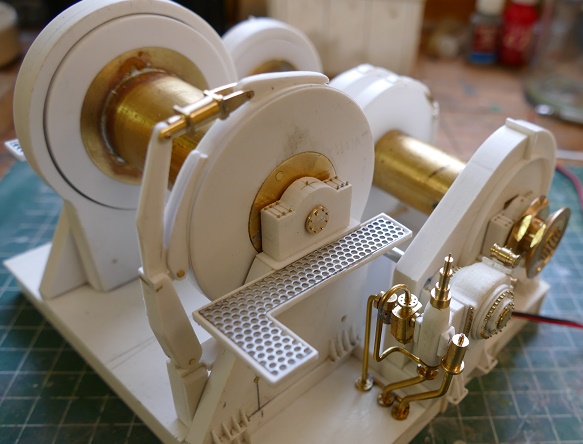

    Na de laatst passing de afmetingen van de bordessen gemeten en deze vervolgens gemaakt.

    Ondanks dat je er bij plaatsing van het geheel weinig van zult zien, is er nog wel het één en ander aan details te maken. Ze zullen in ieder geval op deze manier middels een foto zichtbaar zijn.
    Kan me nog wel even vermaken.
    Tot de volgende keer.

    Tug.NL, MikeMohawk, TIMBERWOLF en 4 anderen vinden dit leuk.
  11. aac

    aac

    Lid geworden:
    17 dec 2009
    Berichten:
    71
    prachtig werk weer he :)

  12. jankraak

    jankraak

    Lid geworden:
    22 jan 2005
    Berichten:
    647
    Locatie:
    Den Helder "Netherlands"
    had niet anders van je verwacht. Het is weer een pronkstukje bij het grote geheel. Je kan er echt trots op zijn.

  13. Dordtsebank

    Dordtsebank

    Lid geworden:
    19 nov 2007
    Berichten:
    597
    Locatie:
    Zuid Holland
    "Redelijk gelukt", zegt hij dan.....
    Ik vind het prachtig gelukt.
    En wat een mooie details weer!

    Tug.NL vindt dit leuk.
  14. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je aac.

  15. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Ben ik ook best wel een beetje Jan. Dank je wel.

  16. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je Ferry. Dankzij jou foto's kom ik steeds meer details tegen. Is nog niet gedaan hoor. Na de lieren komt nog het hoofdstuk crucifix met de kabelgeleider voor de sleeplier en alle andere leuke details. Heb nog even te gaan.

  17. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    3.277
    Locatie:
    Turnhout belgie
    Prachtig staaltje modelbouw werk , proficiat is hier best even op zijn plaats.
    vgr Marc

  18. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    En weer bedankt voor je reactie Marc. Wordt zeer gewaardeerd.

  19. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    12.570
    Locatie:
    noord-holland
    allemaal zeer mooi gemaakt

  20. Macrabbit

    Macrabbit Vriend van modelbouwforum.nl

    Lid geworden:
    16 mei 2010
    Berichten:
    2.353
    Locatie:
    Julianadorp
    Dank je Timberwolf.
