Breedbank (II) ( Bouw Voith's ) 1:25

Discussie in 'Bouwverslagen - Schepen' gestart door Martin '70, 10 nov 2009.

  1. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.163
    Locatie:
    Spijkenisse
    Het maken van onderdelen met een CNC frees vergt toch nog wel de nodige tijd. Dus zit ik met enige regelmaat in de spaarzame uurtjes achter de pc in Acad te violen. Gelukkig alle tekeningen in Tif formaat dus makkelijk te implementeren in Acad beetje verschalen en hobbelen maar. Maar je komt toch achter dingen op tekening die niet helemaal kloppen, wat maat voering betreft ( zal vast geen as-build tekening zijn, die lopen vaak erg achter of komen helemaal niet :D ), maar goed daarom eerst een aantal zaken maar eens uitgeprint op papier en in elkaar gestoken om globaal eens te zien of het past en of de dichterlijke vrijheid van de maker uitkomt met de rest, voordat alles straks in metaal staat en er uren voor niks is gefreesd.

    Zoals een oud Hollands gezegde luidt: " Met passen en meten wordt de meeste tijd versleten " komt hier wel weer tot z'n recht.

    [​IMG]

    De verhaal-kop

    [​IMG]

    deel van de lieren fundatie

    [​IMG]

    Alles op 1 tekenblad maakt het een stuk makkelijker switchen tussen diverse tekeningen en neemt bovendien minder ruimte in dan A0-llen.

    Kortom nog menige uurtjes tekenwerk voordat de frees kan gaan gieren.

    Gr Martin :D

    Laatst bewerkt: 29 sep 2013
  2. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    I know, i know.
    Je bent lekker bezig !

    Als het straks staat Martin weet je waar je het allemaal voor hebt gedaan.
    Vergeet niet om je tekeningen deels aan te passen naar de materialen die je gaat gebruiken. Sommige dingen zijn niet op schaal na te bouwen helaas. Wanddiktes van 0,1 mm zijn bijvoorbeeld niet realistisch meer maar opgeschaald naar de werkelijk heel normaal.
    Het zou jammer zijn als je daar achter komt als je tekening klaar is.

  3. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.163
    Locatie:
    Spijkenisse
    William,

    Klopt helemaal, tot op heden is het allemaal nog 1 en 0.6 mm en gelukkig was ik ook zo clever om daar rekening mee te houden. Maar dat zal best nog wel een keertje mis gaan ben ik bang ;).
    Recent nog bij het maken van een I bint gelukkig nog niet gemaakt :D
    Kortom de komende week of weken back to the drawing board.

    Gr Martin :D

  4. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    Des te meer tijd je er nu insteekt, des te makkelijker is het straks bouwen.
    Kun jij trouwens alle onderdelen frezen op de MF70? Ik kom met mijn tandwielkast bijvoorbeeld niet uit. Die is net te hoog. Jij bouwt toch op dezelfde schaal dus de lieren zouden grofweg even groot moeten zijn.

  5. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.163
    Locatie:
    Spijkenisse
    William,

    klopt helemaal maar ik moet straks ook delen hoor, bedoel de dwarsliggers van de fundatie zijn iets van 190 mm. dat past nooit op het kruistafeltje van de MF70. Ik maak er een deling in die ik later weer aan elkaar soldeer.

    De wangen van de trommels zijn ca. 72 mm diameter zou net moeten kunnen om ze in 1 keer te frezen.

    De footprint van de lieren is 210x140 mm. Ik weet niet hoe dat bij die van jou zijn ? maar zal ook wel iets in die orde van grote zijn zeker. De schaal is ook 1:25

    Gr Martin :D

  6. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.163
    Locatie:
    Spijkenisse
    Status update Sleeplieren:

    Weer wat teken avondjes verder heb ik de fundatie tot 98 % gereed nu de boel om smurven in een CAM prog. en dan wordt het richting frees tafel.

    [​IMG]

    Het zijn toch weer 9 tek geworden alleen maar fundatie en dan moet ik alle lier onderdelen nog, het houdt je van de straat :D

    Onder tussen alweer even verder met de lier onderdelen. Nu dacht ik kant en klare messing profielen te vinden maar viel dat even tegen :( dus moet ik die ook maar zelf maken. Het voordeel er van is dat als je ze cnc freest dat je gelijk alle bevestigingsgaten voor de bouten er in kunt maken. Zo heeft het wel weer z'n voordelen :D.

    Voor zover maar weer.

    Gr Martin :D

  7. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    mooi winterprojectje zo Martin.

  8. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.163
    Locatie:
    Spijkenisse
    Niet alleen winter hoor deze periode is mij ook best ;)

    Momenteel geen weer om wat buiten te doen dus wederom aan het teken geslagen. Nu de onderdelen voor de lier zelf, langzamerhand druppelen de bestelde onderdelen binnen om nu eens wat te maken.

    [​IMG]

    De rem hevels voor de lier trommels en de steunen waren aan de buurt.

    Omdat ik ga pogen ook de motoren in de liertrommels onder te brengen kan ik proberen een groot tandwiel te maken welke de lierentrommels aan kan drijven middels de hydro-motor. Is wel een leuke bijkomstigheid als deze ook mee draait. Je kunt hem tenslotte zien zitten.

    Voor zover maar weer.

    Gr Martin :D

  9. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    Ik weet niet wat de binnendiameter van jouw trommels zijn maar uit ervaring weet ik dat je niet omkomt in de ruimte. Ik heb vanavond weer heerlijk lopen stoeien. Een lier draait, nu de tweede nog en dat wordt het lastige deel.

  10. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.163
    Locatie:
    Spijkenisse
    William

    de binnen diameter is ook niet heel erg ruim zullen we maar zeggen, dus het zal ook stoeien worden op de vierkante mm. Snap je dat nou dan bouw je 1:25 en nog geen ruimte genoeg ;)

    Ondertussen een deel van fundatie van papier omgezet naar messing, het zijn ongeveer 35 verticale delen geworden. Nu nog een 2 tal platen met diverse onderdelen frezen met de horizontale delen.

    [​IMG]

    De volgende stap is eerst dit geheel nog wat na bewerken en in elkaar puzzelen en solderen. Het is maar goed dat ik Ikea ervaring heb :D dan kijken of alles uitkomt en tenslotte kunnen de boven platen met alle bevestigingsgaten voor de lier montage ( M1,6 ) worden gefreesd en gesoldeerd.

    Hierna is het een aantal avonden de frees laten gieren voor de diverse lier onderdelen.

    Tot zover

    Gr Martin :D

  11. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.163
    Locatie:
    Spijkenisse
    nog 1 pic omdat ik mijn eigen nieuwsgierigheid niet kon bedwingen, heb ik een aantal grote delen aan elkaar gesoldeerd en de rest even los er in gestoken. Maar er zijn toch een 3 tal foutjes in geslopen maar die onderdelen zal ik op nieuw moeten maken. 2 kniestukken in het midden, hier zit het sleufje aan de verkeerde zijde en een sleufgaatje voor een trekhaak die zit gespiegeld :rolleyes:. Daarvoor ook een proef passing :D

    [​IMG]

    Al met al niet slecht voor de eerste keer, hier en daar nog een hele kleine aanpassing wat de hoogte betreft maar is een kwestie van zaagsnede iets dieper :cool:

    Gr Martin :D

  12. Bert Kroes

    Bert Kroes

    Lid geworden:
    6 mrt 2005
    Berichten:
    104
    Locatie:
    Farmsum (Delfzijl)
    netjes maarten ziet er goed uit

  13. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    Dat is een mooie basis voor de rest Martin.

  14. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.163
    Locatie:
    Spijkenisse

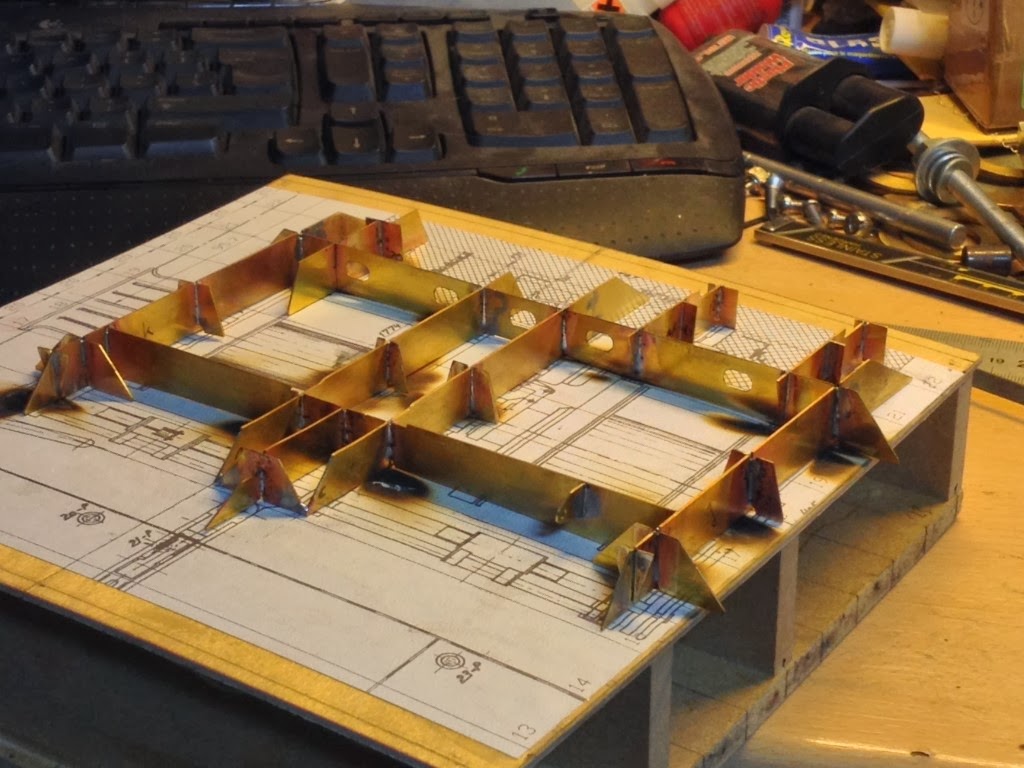

    Na verschillende onderdelen opnieuw te hebben gefreesd. De eerste stap gezet naar het soldeer werk. Enkele onderdelen op een metalen mal haaks gesoldeerd maar uiteindelijk de handel op het prefab dek gezet, omdat hier de zeeg en kromming in zit zodat alle delen in de vorm zouden zakken van het dek bij het solderen. Het prefab dek ziet er momenteel wat gehavend uit met diverse brand vlekken maar ja dat krijg je als je met een vlam op papier soldeert :rolleyes:

    [​IMG]

    Rest mij het overtollige soldeer weg te halen en het onder frame schoon te maken. zodat er begonnen kan worden met de montage platen op het frame. Nu is alles nog een beetje een slappe hap ( 0.6mm ) maar dat komt wel goed als alles de bovenkant er op gesoldeerd zit dan krijgt het frame zijn sterkte.

    Voor zo ver maar weer.

    Gr Martin :D

    JaFa vindt dit leuk.
  15. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    He nog zo'n mm bakker. ;)

    Het begin is er en het ziet er goed uit.

    Slim idee, zo'n houten dek met zeeg om op te solderen. Weet je zeker dat het echte dek heel blijft. Soldeer met de vlam of met de bout?

    Ik gebruik S39 voor waterleidingen als flux. Veel prettiger om mee te werken als de standaard S39.

  16. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.163
    Locatie:
    Spijkenisse
    William,

    S65 bedoel je zeker, dat is inderdaad voor waterleiding en messing koppelingen en vrij van zuur. Eerlijk gezegd ga ik daar wel op over dit was mijn laatste beetje S39 wat ik heb gebruikt. Kwestie van goed schoonmaken en zorgen dat het niet door blijft etsen. Ik weet niet of een ultrasoon bad helpt, kan het proberen.

    Ja ik bak wat af hier hahaha Ik heb dit met een vlam gedaan gaat allemaal wat sneller. Ik heb wel een grote soldeerbout iets van 250W maar dan moet je tegen het werkstuk aanzitten waardoor de kans op verschuiven groot is. Met een vlammetje blijft alles mooi staan.

    Gr Martin :D

  17. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    Ik gebruik deze Martin. Maar dan de vloeistofvariant

    [​IMG]

  18. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.163
    Locatie:
    Spijkenisse
    Topic maar eens afstoffen na jaren van afwezigheid ;). Er blijkt toch het een en ander veranderd te zijn op het forum, vraag me af of je zelf nog het een en ander kunt wijzigen in je gestarte topic ? Of is tegenwoordig alles voorbehouden aan een mod ?

    JaFa vindt dit leuk.
  19. Martin '70

    Martin '70

    Lid geworden:
    7 jan 2006
    Berichten:
    1.163
    Locatie:
    Spijkenisse
    Reeds gevonden :confused::rofl:

  20. wiggie

    wiggie

    Lid geworden:
    21 jul 2003
    Berichten:
    2.126
    Locatie:
    Hillegom
    Krijgen we dan weer nieuwe dingen te zien van je Martin?


    Je stopt niet met spelen omdat je oud wordt maar je wordt oud omdat je stopt met spelen.
