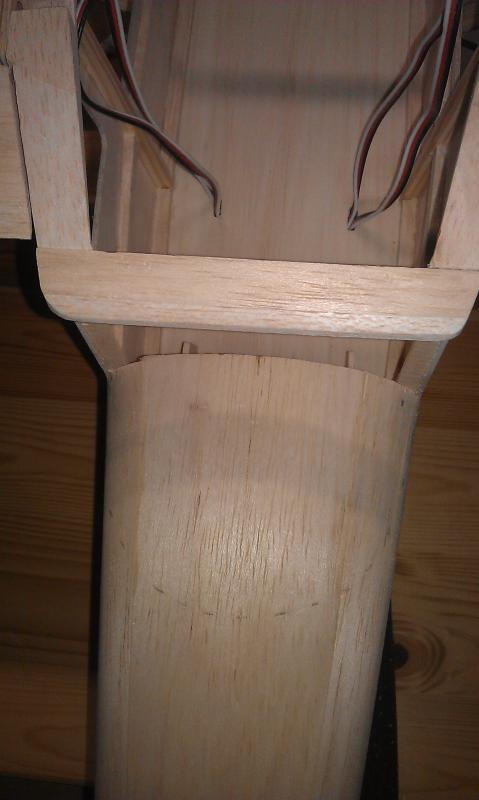

    De mal uitgeknipt voor het achtervenster.
    Uit het bovendek van de romp moet een ronding worden weggenomen.

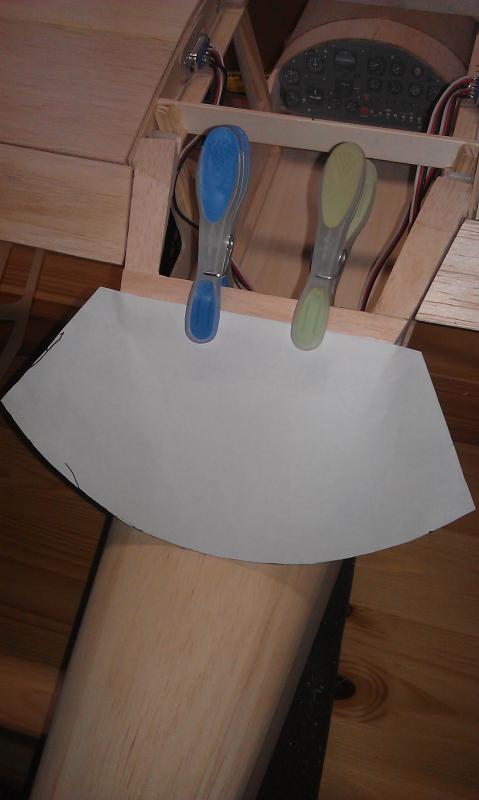

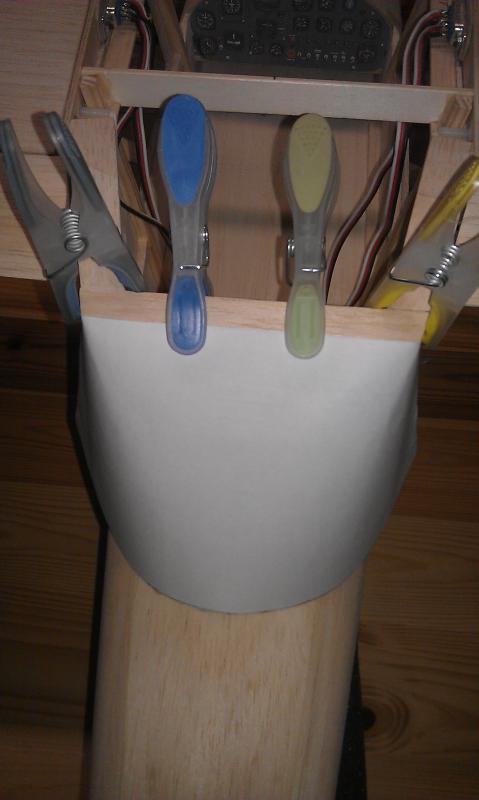

    Om te weten tot waar dat precies weg moet, heb ik met potlood afgetekend langs de mal.
    Het raam wordt aan de bovenzijde op het dwarslatje gelijmd, dat moet dus de juiste hoek hebben om een goed lijmvlak te maken.

    [​IMG]

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  2. Andre van Delzen

    Andre van Delzen

    Lid geworden:
    6 jan 2008
    Berichten:
    87
    Locatie:
    Etten-Leur

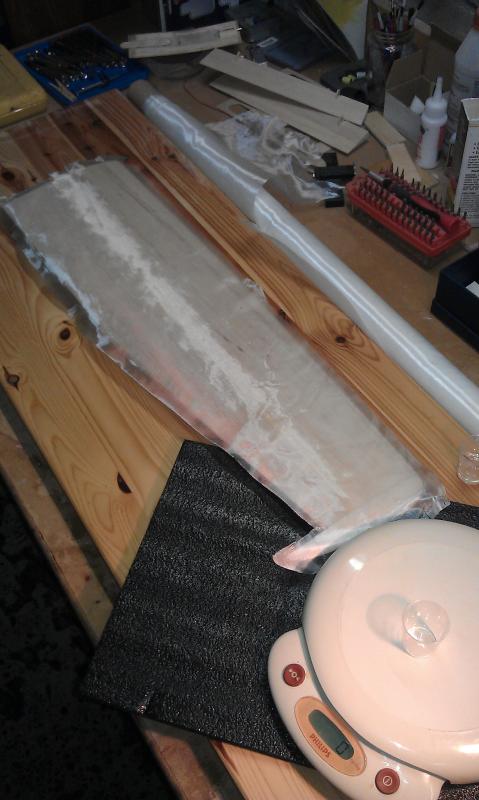

    De laatste dagen aan het oefenen geweest met glasdoek en epoxy.
    Om het hout stoot en krasvast te maken heb ik gekozen voor glasdoek op de vleugels en romp.

    Eerst wat geprobeerd op een aantal proefstukjes, en toen maar met de vleugel begonnen.
    25 grams doek daar is maar heel weinig epoxy voor nodig. Een half medicijn bekertje om het net nat te maken en dan blijft er nog een boel over in het bekertje.

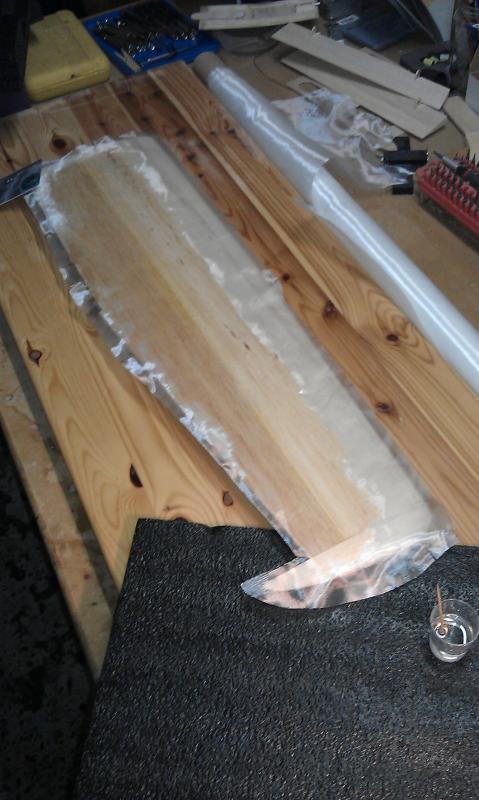

    Vanuit het midden de epoxy op het overmaats geknipte/gesneden glasdoek gegoten en verspreid naar de randen met een plastic kaartje.
    Werkt heel makkelijk totdat je bij de randen komt. Aan de randen trek je het glasdoek zo uit elkaar en zie je de losse draden. Als je daar dan aan gaat rommelen trek je zo een ladder in het doek.
    Ervaring leert dat je dat ene draadje gewoon zo kunt laten en als alles opgedroogd is schuur je de oneffenheden zo weg.
    De bedoeling is dat er nog spuitplamuur over komt voordat de kleur erop komt. Zie je dus straks niets meer van.
    Is wel een plakkerige boel die epoxy. Handschoenen aan en een doekje in de buurt hebben.
    Heb eerst gedacht de epoxy te wegen met een keuken weegschaal maar met deze hoeveelheden heeft dat geen zin. 10 gram of zoiets. Op de bekertjes staat een maat verdeling, veel makkelijker, 10 epoxy, 5 harder erbij. Na een anderhalf uur werd het stroperig.

    [​IMG]

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  3. Andre van Delzen

    Andre van Delzen

    Lid geworden:
    6 jan 2008
    Berichten:
    87
    Locatie:
    Etten-Leur

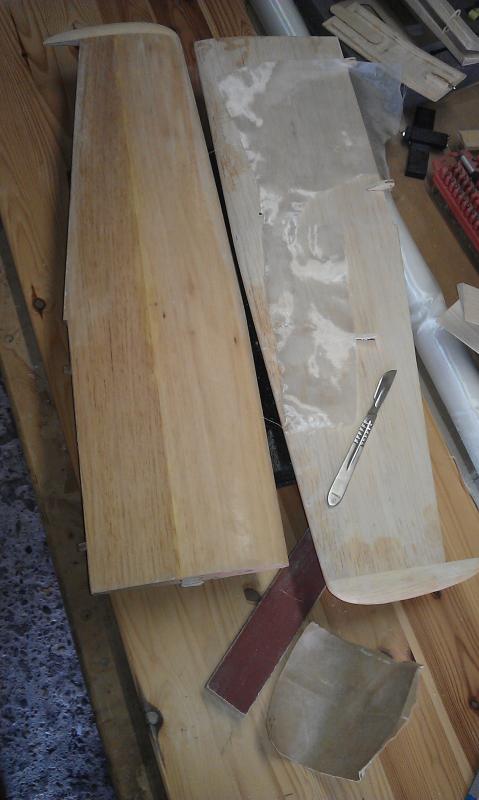

    Het hout kleurt heel mooi op door de epoxy. Het trekt ook in het balsa en zo krijg je ook een sterker en stootvast geheel.
    Na drogen kun je de struktuur van het glasdoek nog zien en voelen.
    Schuren gaat heel makkelijk en voor je het weet schuur je door het doek heen.
    Het doek snijd ik met een scalpel mes, knippen kan ook.

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  4. Geert Janssen

    Geert Janssen

    Lid geworden:
    17 jul 2007
    Berichten:
    100
    Normaal gesproken breng je twee lagen epoxy aan. De eerste om het glasdoek aan het hout te laten binden. Daarna heel licht schuren (anders beschadigt inderdaad het doek) en vervolgens een "flow coat" aanbrengen. Daarna pas goed schuren en verder afwerken met primer etc.

  5. Andre van Delzen

    Andre van Delzen

    Lid geworden:
    6 jan 2008
    Berichten:
    87
    Locatie:
    Etten-Leur
    Hallo Geert,
    Dat was inderdaad het plan, 2 keer epoxy.
    Op de site van Jepe.org kwam ik een artikel tegen, ik was op zoek naar een howto voor glasdoek en epoxy. Bij de downloads vond ik een hele uitleg.
    Daar zag ik dat hij ook een vernis op basis van acryl met PU gebruikt.
    Heel makkelijk, wateroplosbaar, handig voor het gereedschap te reinigen en geen handschoenen nodig. Voor delen die wat extra sterkte nodig hebben adviseert hij dan weer epoxy te gebruiken.
    Ik heb het geprobeert en ik moet zeggen een strak resultaat. Voor de eerste keer met glasdoek werken prefereer ik de vernis.

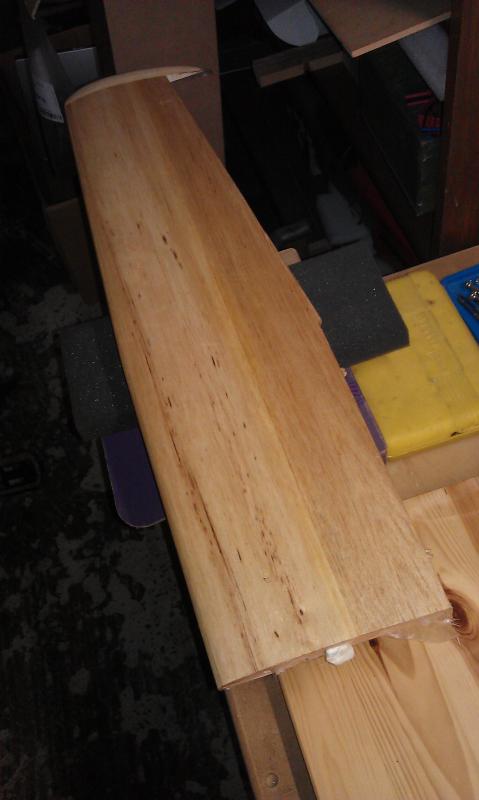

    De vleugels zijn nu 2 keer gelakt met de vernis, bovenkant 1 keer epoxy en 1 keer vernis. Rolroeren en flaps zijn alleen glasdoek 25grams en vernis.
    Eerst weer schuren en dan de filler erover. Beetje zonde, best mooi zo dat glimmend hout.

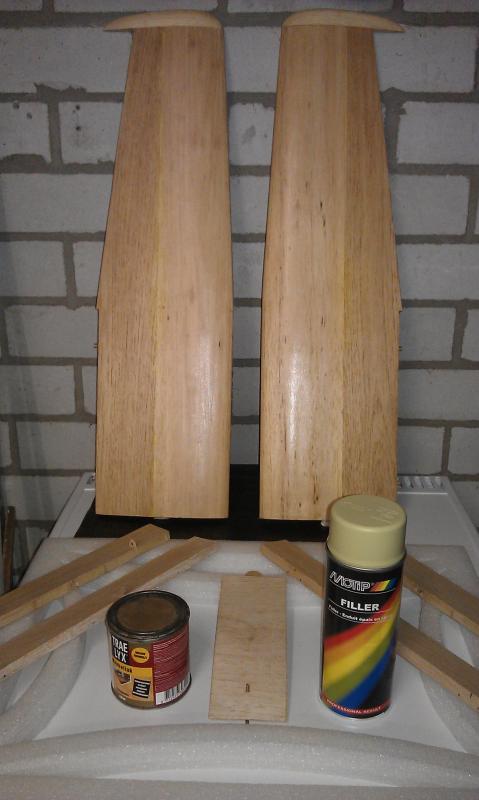

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  6. Andre van Delzen

    Andre van Delzen

    Lid geworden:
    6 jan 2008
    Berichten:
    87
    Locatie:
    Etten-Leur

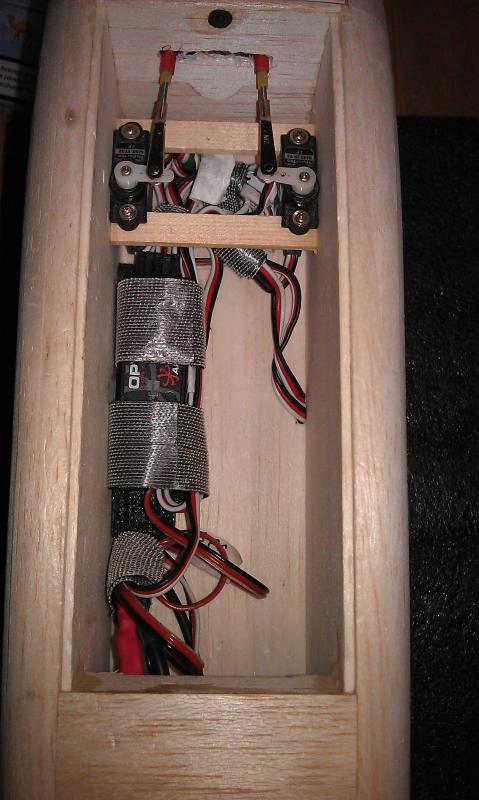

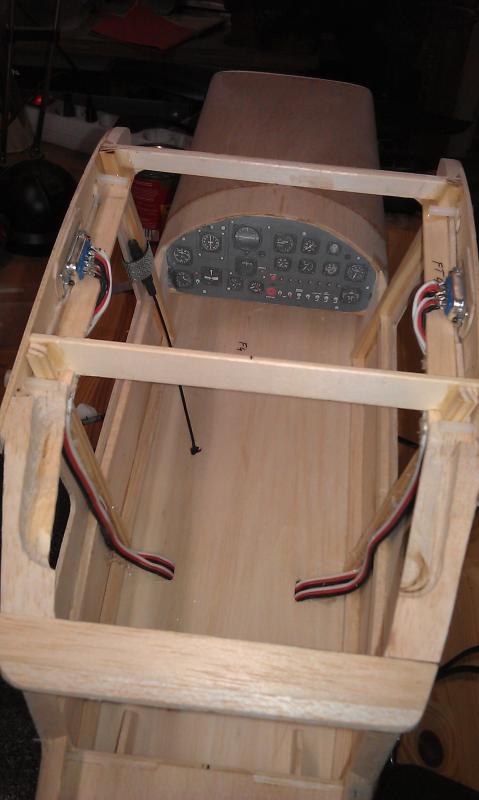

    Ontvanger ingebouwd en servokabels opgeruimd.
    De stuurkabels naar richtings en hoogteroer heb ik wat verder uit elkaar gebracht dan eerst gepland(tekening gaf dat aan). De plaats waar de stuurkabels uit de staart komen had ik eigenlijk ook iets verder naar achteren willen hebben. Dan hadden ze wat meer uit het zicht gelegen.

    [​IMG]

    Ook in de cabine de servokabels aan de kant.
    Plan is nu om een losse vloer te maken waar de stoelen op komen. En losse zijpanelen van karton, dan alles interieur-groen spuiten.

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  7. Edwin van der Maat

    Edwin van der Maat verslagschrijvers

    Lid geworden:
    18 dec 2006
    Berichten:
    421
    Locatie:
    Swieqi; Malta
    Hoi Andre,

    netjes hoor.

    Hier in Malta heb ik de Birddog van Franz zien vliegen. Heel mooi.

    Heb je al een kleurenschema in gedachten?

    Groetjes,
    Edwin

  8. Andre van Delzen

    Andre van Delzen

    Lid geworden:
    6 jan 2008
    Berichten:
    87
    Locatie:
    Etten-Leur
    Hallo Edwin,
    Ik denk dat het deze wordt:
    Nu nog de kleur nummers zien te vinden.
    Wil hem zelf spuiten met een kleine compressor en acryl lak.

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  9. Andre van Delzen

    Andre van Delzen

    Lid geworden:
    6 jan 2008
    Berichten:
    87
    Locatie:
    Etten-Leur
    kan weg

    Laatst bewerkt: 20 mei 2012
  10. Ton van Munsteren

    Ton van Munsteren PH-SAM Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    6.287
    Locatie:
    Dordrecht
    Andre ,

    Ziet er goed uit de Birddog ook een prima keuze van het kleurenschema is toch wel een van de mooist uitvoeringen.

    Heb net een mailtje gedaan met wat tekeningen van het interieur.

    Gr
    Ton

  11. max z

    max z Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    4 dec 2009
    Berichten:
    2.273
    Locatie:
    Boskoop
    Grappig, die publicatie is ook de inspiratie geweest voor het ontwerp :)

  12. Andre van Delzen

    Andre van Delzen

    Lid geworden:
    6 jan 2008
    Berichten:
    87
    Locatie:
    Etten-Leur

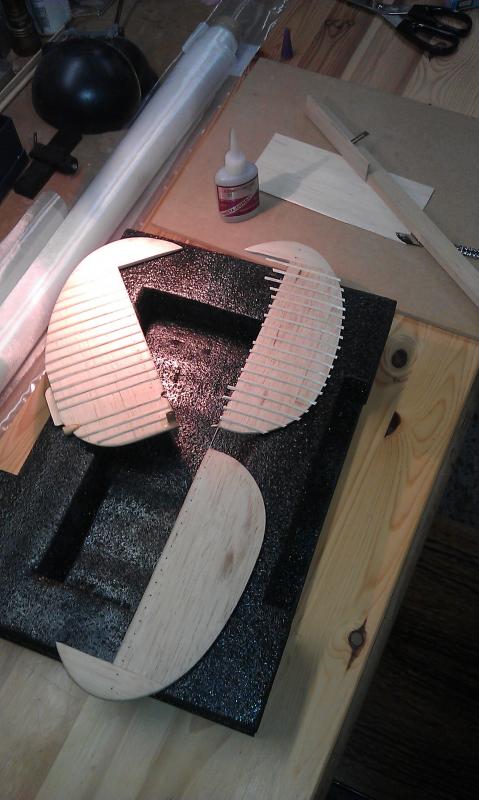

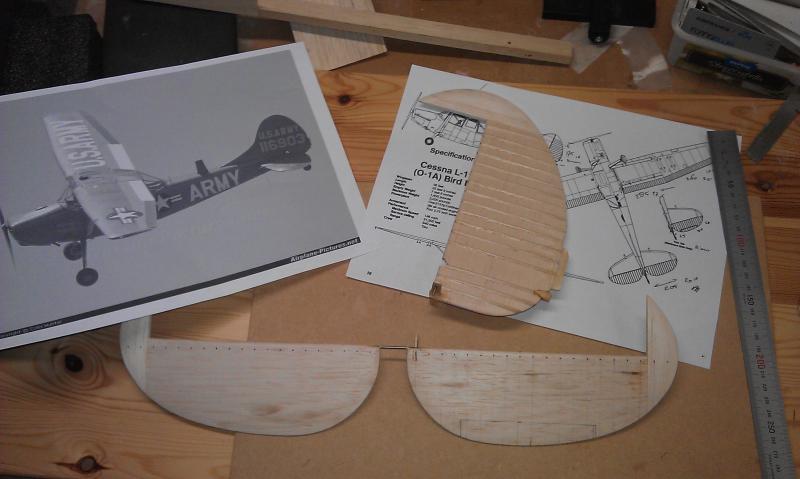

    Een tijdrovend werkje. Driehoek latjes snijden en lijmen met CA.
    Het juiste aantal stroken bepaald aan de hand van fotos. Het 3 zijden aanzicht geeft verkeerde aantallen als je de streepjes telt.
    Na wat puzzelen blijkt de tussenruimte precies 10 millimeter te zijn. Dit is zo voor alle roervlakken.

    [​IMG]

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  13. Andre van Delzen

    Andre van Delzen

    Lid geworden:
    6 jan 2008
    Berichten:
    87
    Locatie:
    Etten-Leur
    Nog steeds aan het plakken, het zijn wel heel veel strookjes.
    Ook hier weer elke centimeter een strookje.
    Flaps zijn ook al gedaan.
    Ailerons hebben 35 strookjes onder, en 35 boven.
    Nu de laatste nog.

    [​IMG]

  14. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Wordt een leuke kist en uitvoering en netjes gebouwd.
    Die ribjes op de stuurvlakken doen `t em!
    Ga je de stuurvlakken bekleden met tissue en dope?

    Veel plezier met de bouw verder,
    groeten, Ramses

  15. max z

    max z Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    4 dec 2009
    Berichten:
    2.273
    Locatie:
    Boskoop
    Telt lekker op, niet? Ik heb alleen het richtingsroer en de bovenkant van de andere roeren gedaan (en iets verder uit elkaar), en ik was al 11 meter kwijt....

  16. Andre van Delzen

    Andre van Delzen

    Lid geworden:
    6 jan 2008
    Berichten:
    87
    Locatie:
    Etten-Leur
    Alle stuurvlakken zijn nu klaar.
    Eerst alles bekleed met glasdoek en acryl meubellak ipv epoxy.
    Daarna geplamuurd, en dan de driehoek strookjes geplakt.
    Morgen alles met motip filler spuiten.

    Was eerst begonnen met de driehoek stroken te snijden uit een balsa plank van 2 mm (was een stevige plank). Ik vond ze iets te dik en ze sneden niet mooi recht. Toen een 1,5 mm plank geprobeerd en vond dat beter gaan.
    Het hout mag ook niet te hard zijn anders is het onmogelijk om de latjes recht te snijden. Een best wel witte plank (zacht balsa) en dan stukken van 30 cm. Had best wel wat afval door mislukte sneden maar op een bepaald moment heb je de slag te pakken. Heb in totaal maar 2/3e van een plank gebruikt.

  17. Andre van Delzen

    Andre van Delzen

    Lid geworden:
    6 jan 2008
    Berichten:
    87
    Locatie:
    Etten-Leur
    De verf is binnen.
    Eerst nog meer plamuren en schuren.

    [​IMG]

  18. Andre van Delzen

    Andre van Delzen

    Lid geworden:
    6 jan 2008
    Berichten:
    87
    Locatie:
    Etten-Leur
    Na een paar maanden meer weg dan thuis, werk, vakantie en weer werk, heb ik toch de draad weer op kunnen pakken.

    Als laatste had ik voor de vakantie de roeren in de grondverf gezet.
    Ben nu deze week verder gegaan met de romp bekleden, helemaal bekleed met glasdoek en meubellak.
    Interieur gemaakt van dun karton en sommige delen balsa, cabine zijwanden, deurklink, throttles, stoelen, asbakken, enz.
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Morgen alles in de primer.

  19. jan brilman

    jan brilman PH-SAM Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    12.445
    Locatie:
    groningen
    Mooi!

    Go the extra mile.

    Krijg je geen spijt van. :nooo:


    jan.

  20. Gerard VLC

    Gerard VLC

    Lid geworden:
    8 mrt 2009
    Berichten:
    637
    Locatie:
    Veendam
    goed bezig, jouw bouwdraadje is een mooie leidraad voor m'n zoon die staat te trappelen dat papa eindelijk z'n bouwhok eens opruimt zodat hij kan beginnen met z'n birddog.
