Damen multicat 3013, 1/50 scratch build

Discussie in 'Bouwverslagen - Schepen' gestart door Tug.NL, 2 aug 2019.

  1. pentip

    pentip

    Lid geworden:
    17 apr 2006
    Berichten:
    481
    Locatie:
    Gennep
    Wordt niks met dat beroep: zitten allemaal gaten in.

    Tug.NL vindt dit leuk.
  2. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer

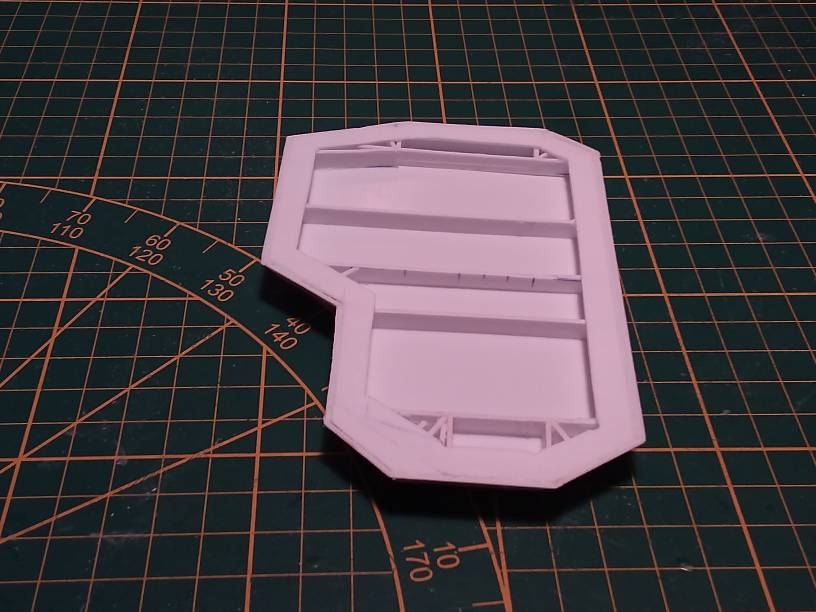

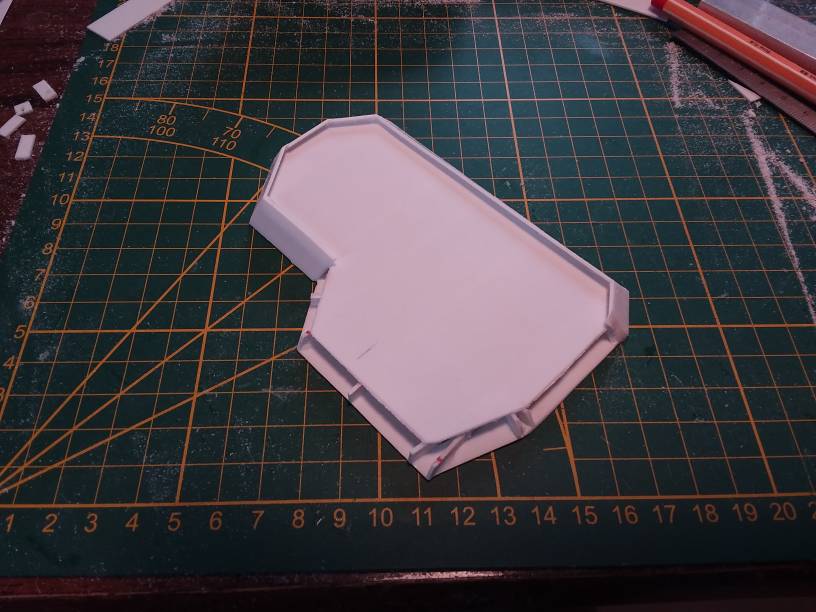

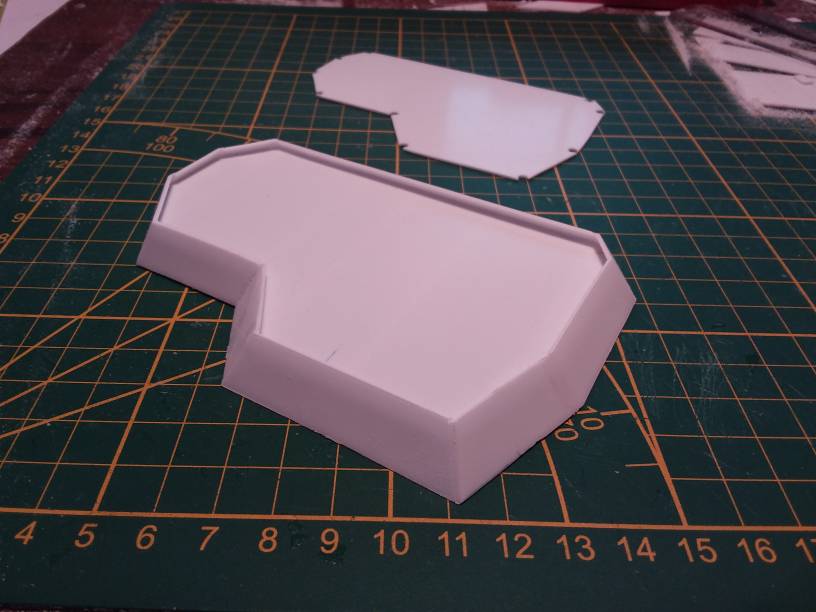

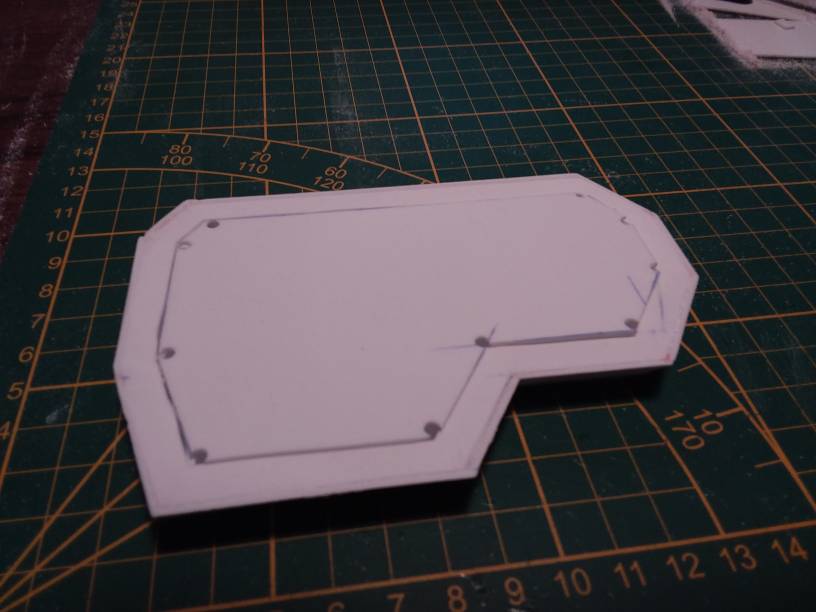

    Dat is nu de plafond plaat geworden
    Bierklem
    Dak liggers nog zichtbaar
    Dak in ruw vorm klaar

    kaapstander vindt dit leuk.
  3. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    680
    Locatie:
    Leuven (Belgie)
    Hey Tug dat maak je mooi hoor, of je nu dakwerker moet worden daar spreek ik mij niet over uit, maar als modelbouwer kom je er toch goed uit.
    Er kruipt stilletjes veel werk in dat scratchbuilden he, maar van die kraan van jou ben ik zeker fan. Als je ze ooit in serie gaat bouwen voel mij geroepen om er een paar af te nemen:p:p.

    Tug.NL vindt dit leuk.
  4. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer
    inderdaad Jan,

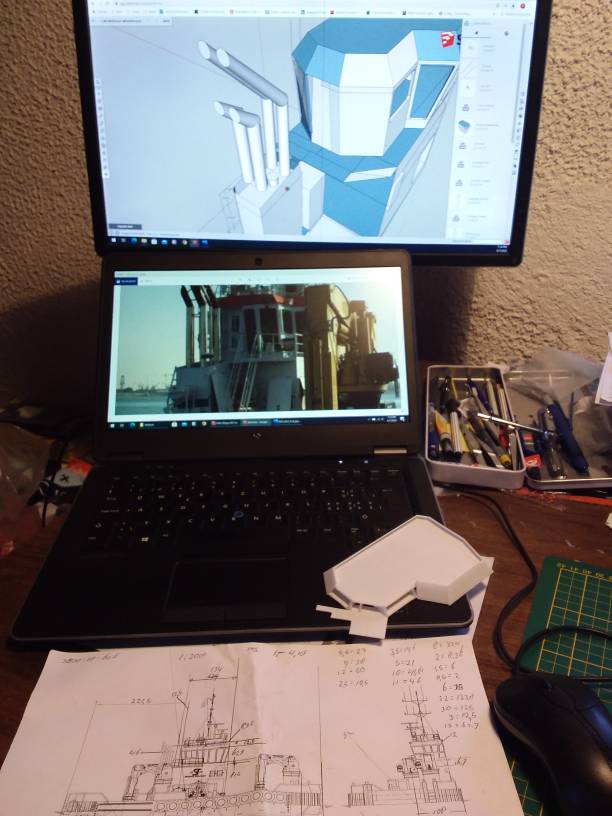

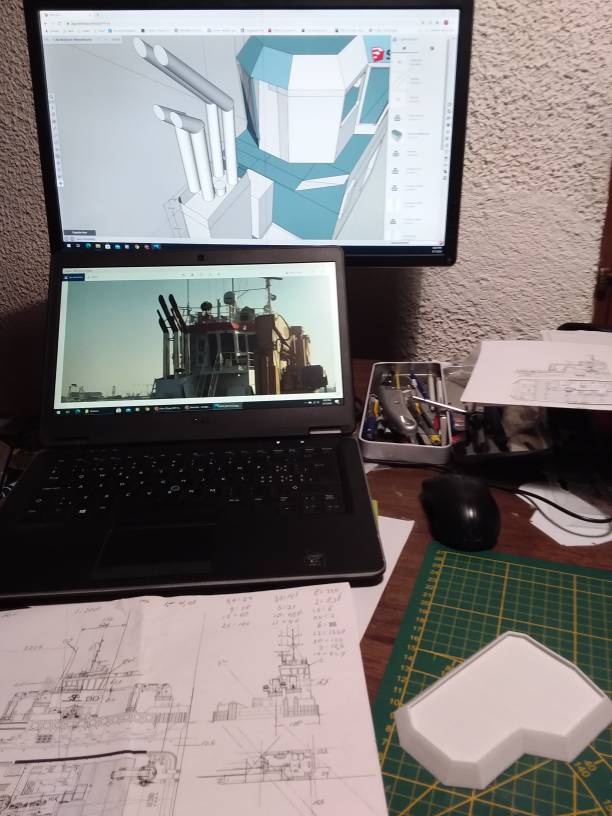

    dakje de hele zondag mee bezig geweest, en dan had ik hem al in 3D getekend dat was ook een middagje werk.
    anderhalve dag dus voor 1 dak.
    als ik jouw verslag door lees, ben jij een wel een paar stappen verder dan ik. dus die kraan moet toch geen probleem zijn dan ;)
    ik ga er eerst 2 maken. alle tekeningen zijn nu in 3D en bemaat later eentje of meerdere weer maken is dus geen probleem.

    mvg,
    Roald

  5. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer

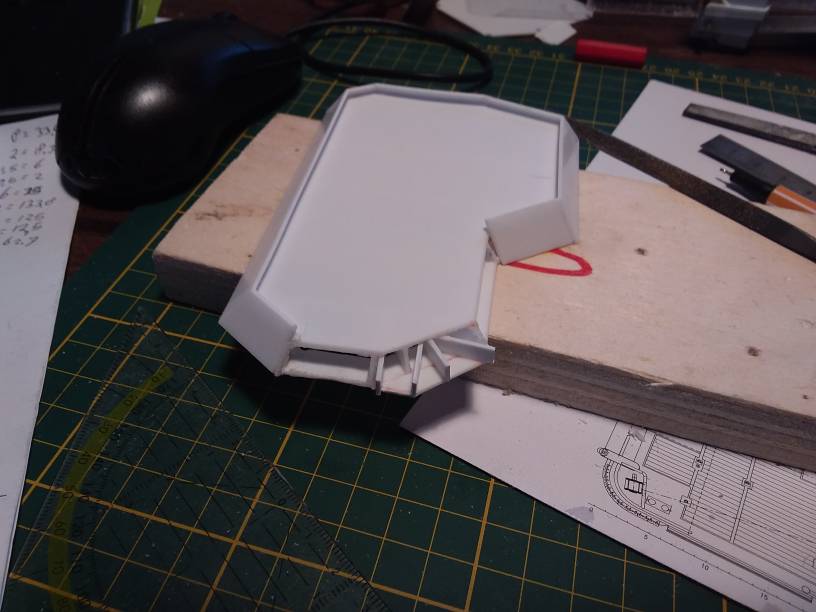

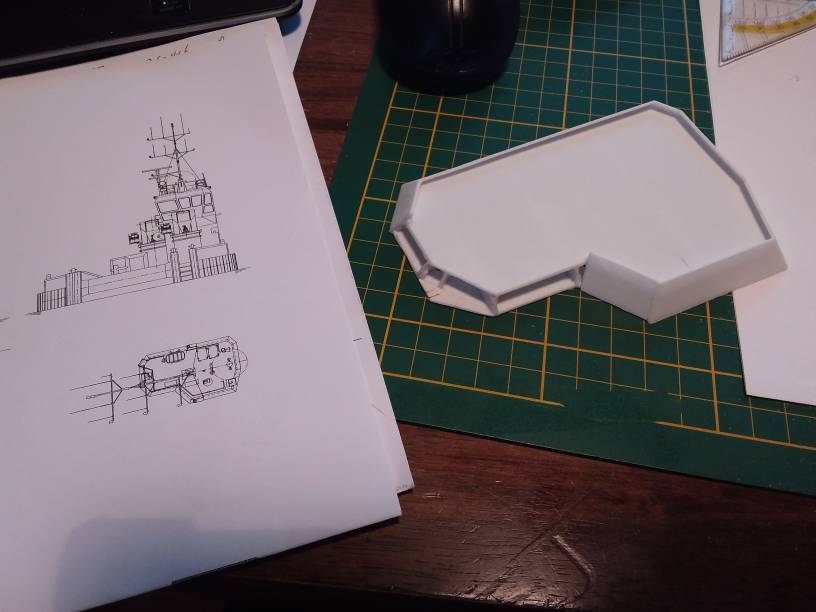

    Dak was toch niet goed, had nieuwe foto's gevonden op het www en de achterkant was te kort.
    Hier moet een deur en een raam ernaast, ik had alleen ruimte voor de deur.
    Even stukje uitelkaar en een stukje eraan geplakt nu klopt het wel
    Dak weer inzetbaar
    Je ziet het bijna niet

    Jaap.B en kaapstander vinden dit leuk.
  6. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    680
    Locatie:
    Leuven (Belgie)
    Ja dat gebeurt he, soms echt balen, maar als je nog in het begin zit en je kan het aanpassen is het ok. Weet hoe ik dat doe, ik print gewoon het plan op de schaalmaat dan zie je direct als er iets mis is, ook print ik het dek en cabine uit op kalkpapier, dat kan je over het dek leggen en nog beter, als je dat in een frame hangt, en schijnt met een zaklamp erdoor heb je al je lijnen op je romp, wel zo gemakkelijk om over te tekenen. Toch goed dat je meeteen weer doorgaat.

    Tug.NL vindt dit leuk.
  7. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer
    ja, slordig van mij net ff te snel willen werken en niet eerst goed door de fotos heen gebladerd.
    dacht het loopt wel los, totdat het dak inelkaar zat en toen er dus achter kwam dat het echt niet ging passen om natuur getrouw te blijven.
    volgende project dus 4 keer kijken 2 keer meten en 1 keer snijden ;)
    nu met de bakboord kant van het stuurhuis bezig, ook weer leuk, doe ik dat in ene of hou ik stuurhuis los van de opbouw?
    ik denk nu dat ik het uit 1 stuk maak en het dak los neembaar maak met magneetjes.
    ik wil namelijk FPV cameras in het stuurhuis inbouwen ik heb dit ook op mijn sleepboot en dat is wel grappig varen

  8. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer
    Vanavond een begin gemaakt met de stuurhut.
    Of is het nu dekhuis?
    Op platte pla plaat uitgetekend

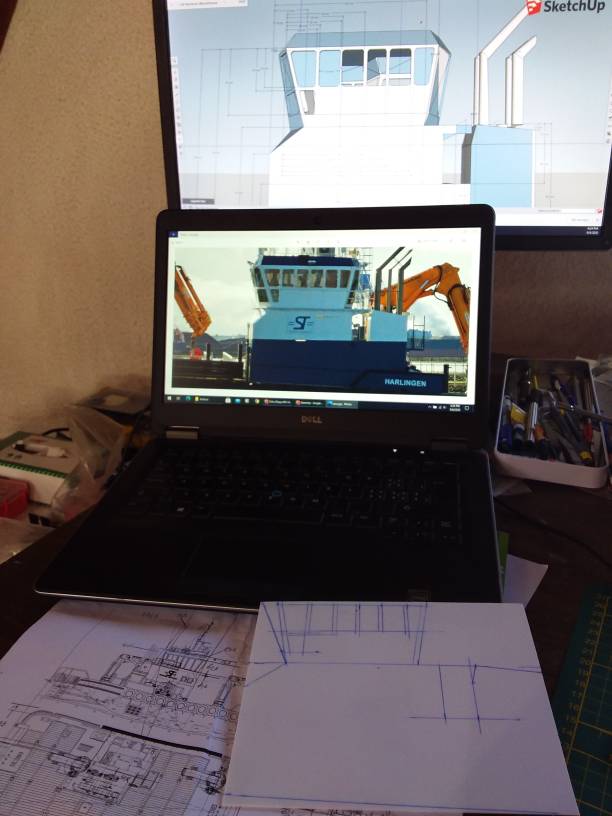

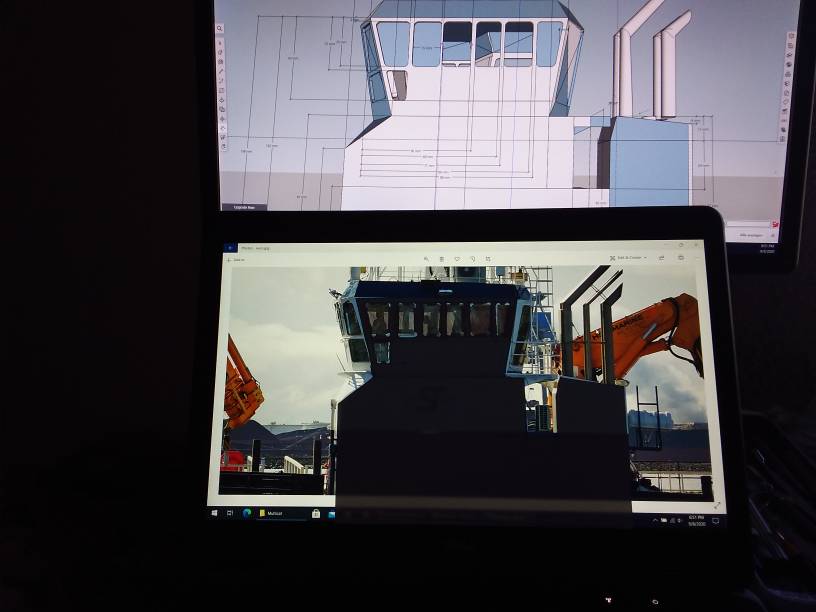

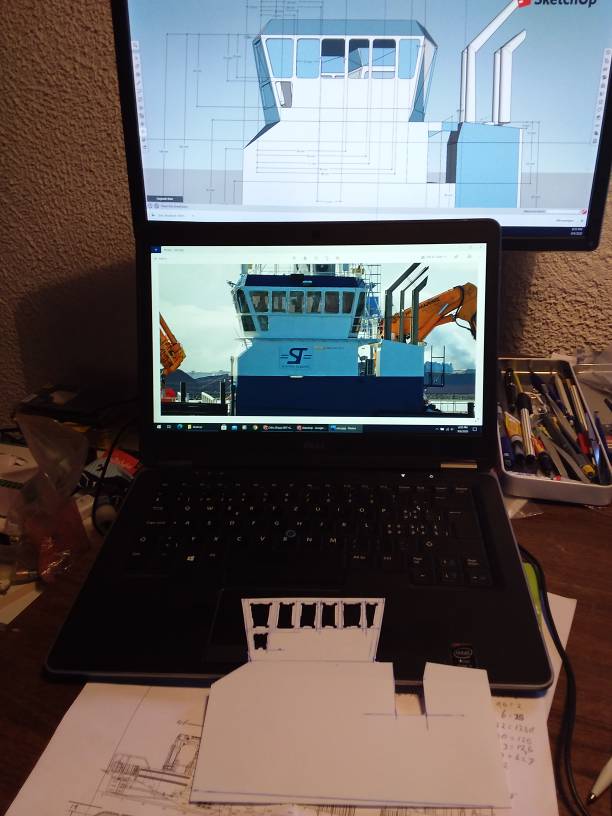

    Hier de grof uitgesneden bakboord kant voor het scherm van de notebook gezet met de foto op maat uitvergroot
    Het word al wat.
    Net als in het echt wil ik de ramen opzetten, dat is de volgende stap.
    Ik heb 0.4mm doorzichtig pla nu 7 raampjes maken iets groter dan de kozijnen en dan op de zijkant plakken

    kaapstander en Marc w vinden dit leuk.
  9. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer

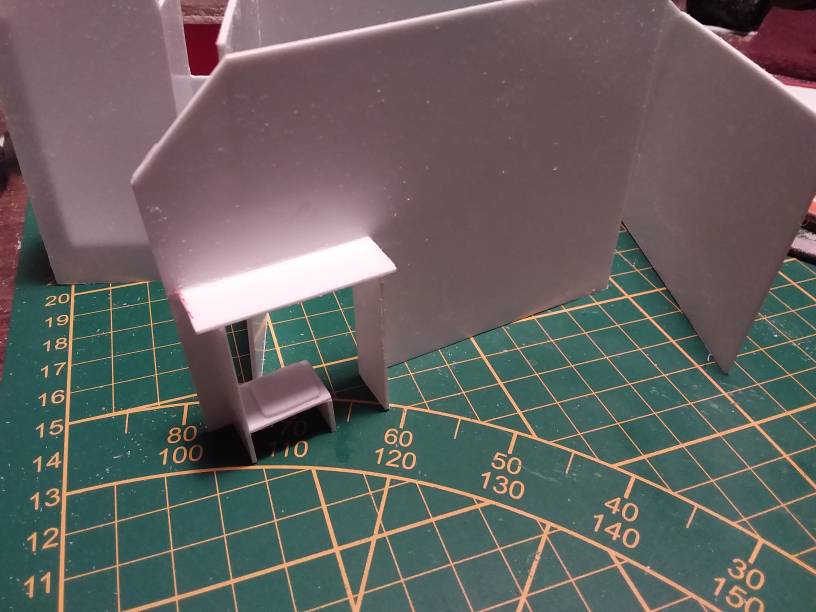

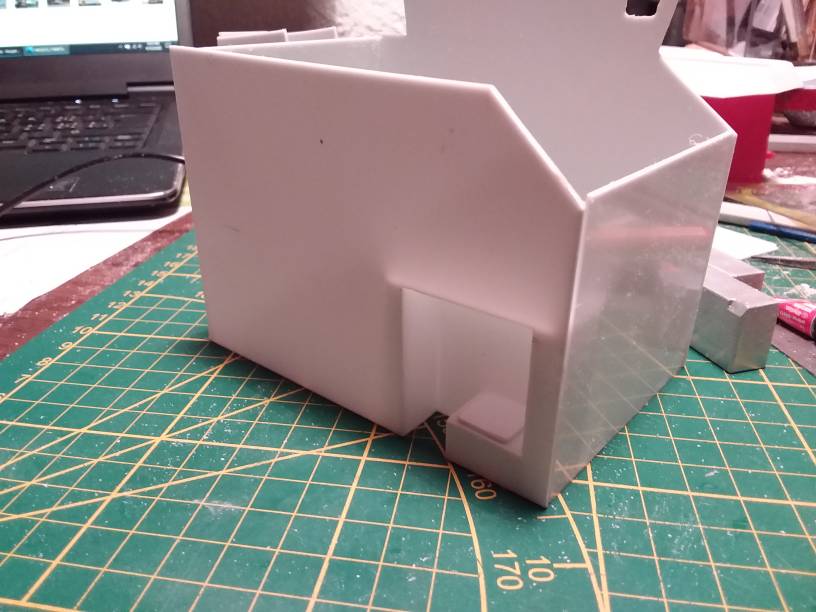

    Stuurboord zijde van de opbouw
    Van binnen uit gezien

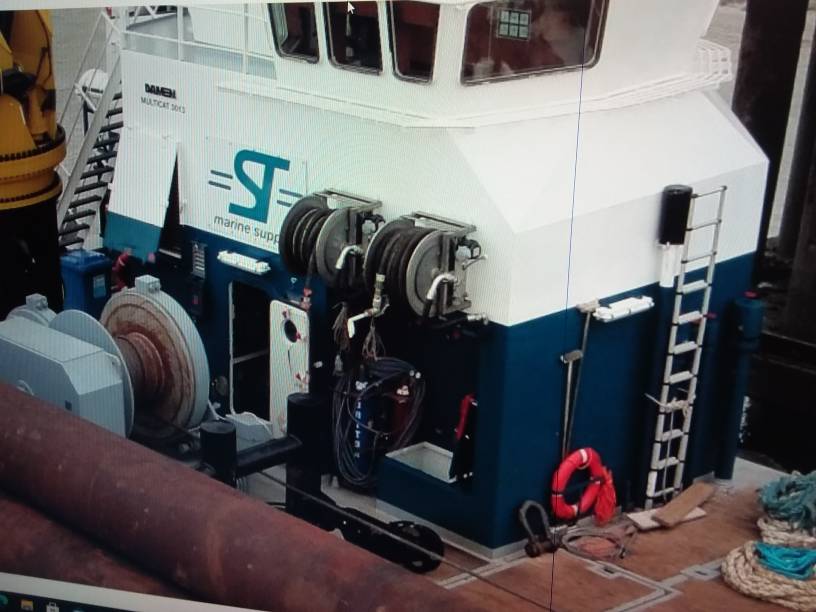

    Ik denk dat ik het ventilatie Luik ook echt werkend maak met een klein pc ventilatortje binnenin 20200910_212515.jpeg 20200910_212521.jpeg

    kaapstander en RoeBuilds vinden dit leuk.
  10. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer

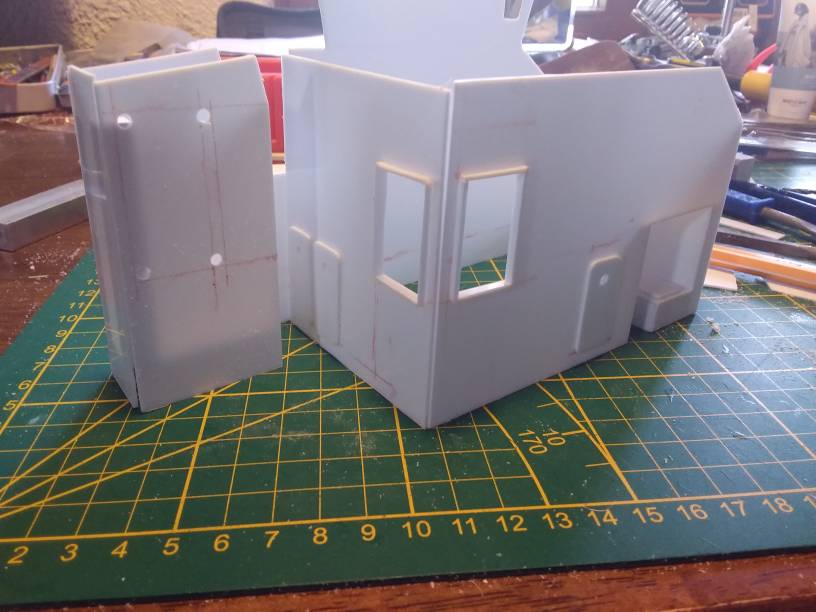

    Niet zoveel gedaan dit weekend.

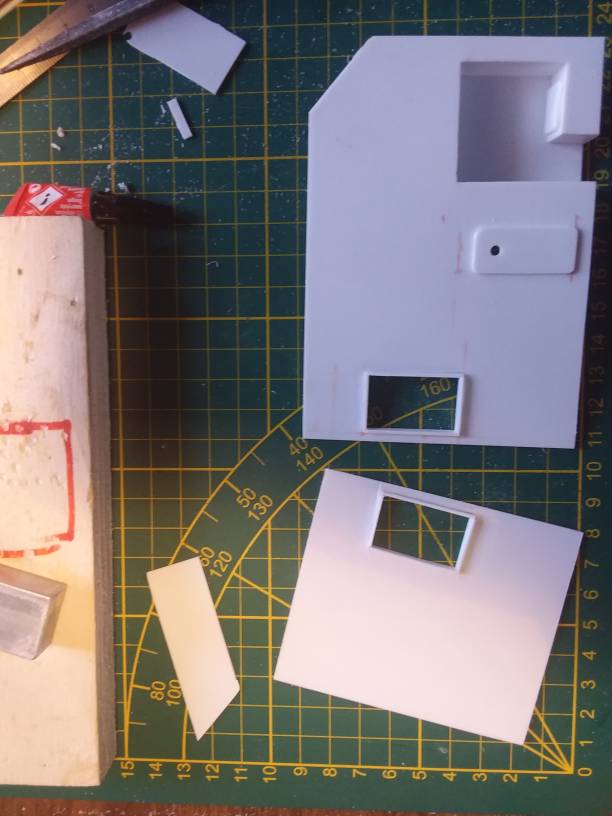

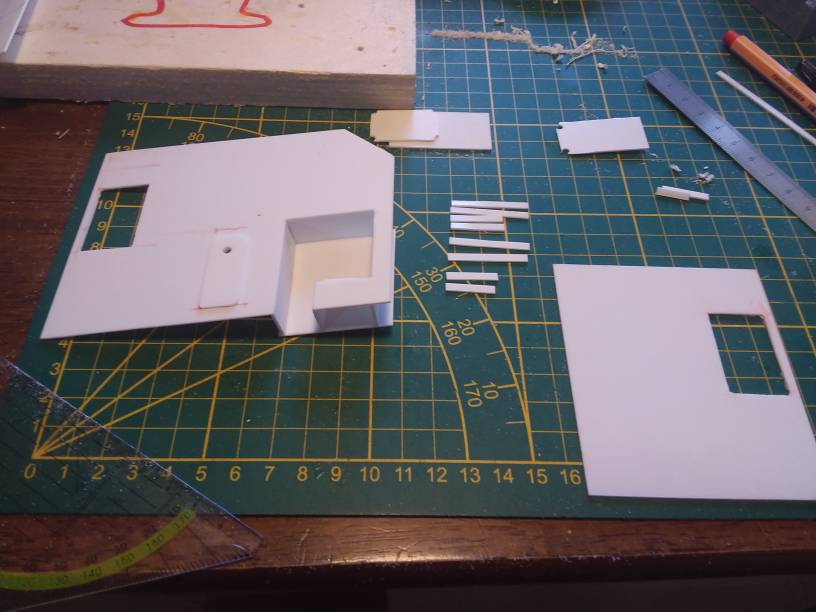

    Begin gemaakt met de ventilatie luiken in de opbouw.
    3mm dikke sripjes snijden voor de Luik randen
    De randjes in de gaten geplakt,
    En 3 deuren geplaats, toch wel leuk die details uitwerken.
    Elke keer stapje verder,...heb alweer andere gevonden die er nu natuurlijk ook op moeten.
    Nu de schoorsteen nog.
    Op wish mooie kleine ventilatoren gevonden, komt er straks ook echt lucht uit de roosters ( was niet gepland wou eerst alleen de luiken erop plakken

    Laatst bewerkt: 14 sep 2020
    Marc w en kaapstander vinden dit leuk.
  11. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer

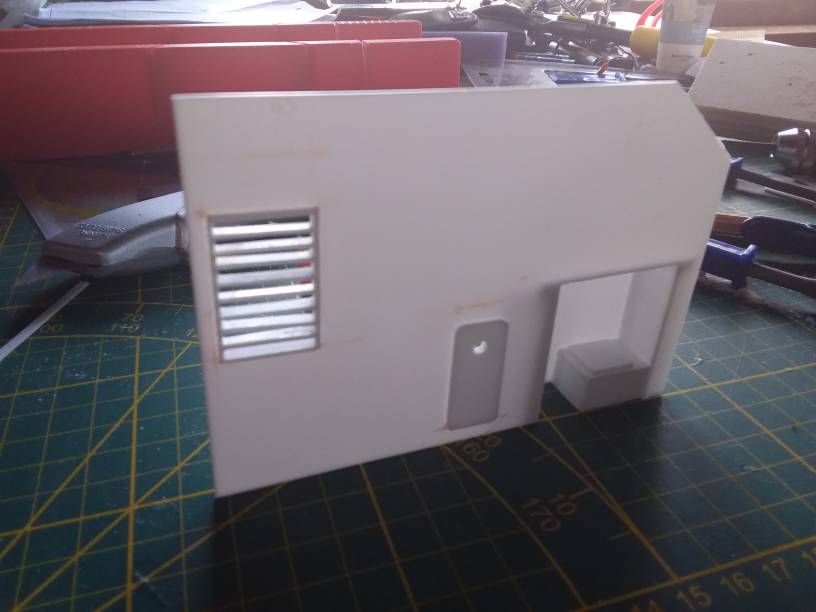

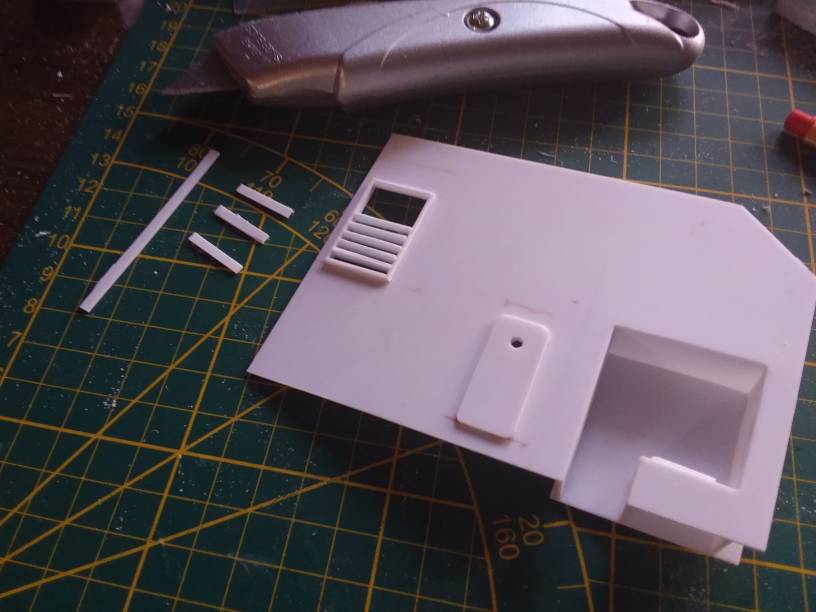

    Nou wou ik eerst al niet die gaten voor de ventilatie luiken maken, ben ik er nu louvres aan het snijden om erin te plakken.
    Straks met de luiken ervoor zie je er niet meer veel van denk ik, maar ze zitten er dan wel in .
    Zo de eerste is klaar

    kaapstander en Marc w vinden dit leuk.
  12. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer

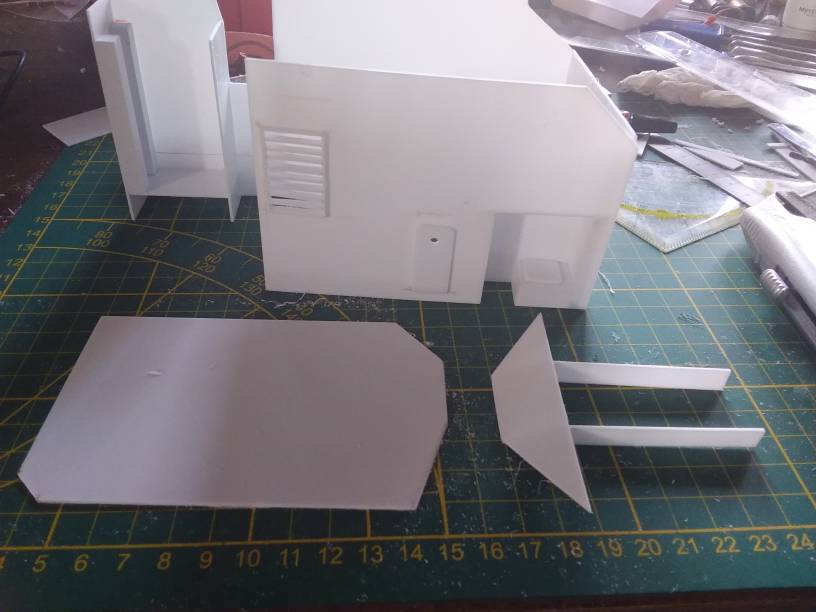

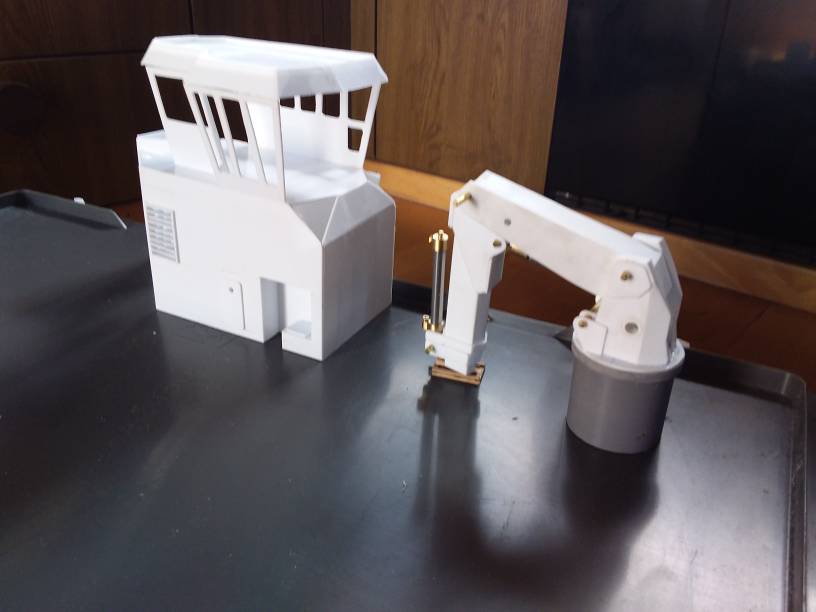

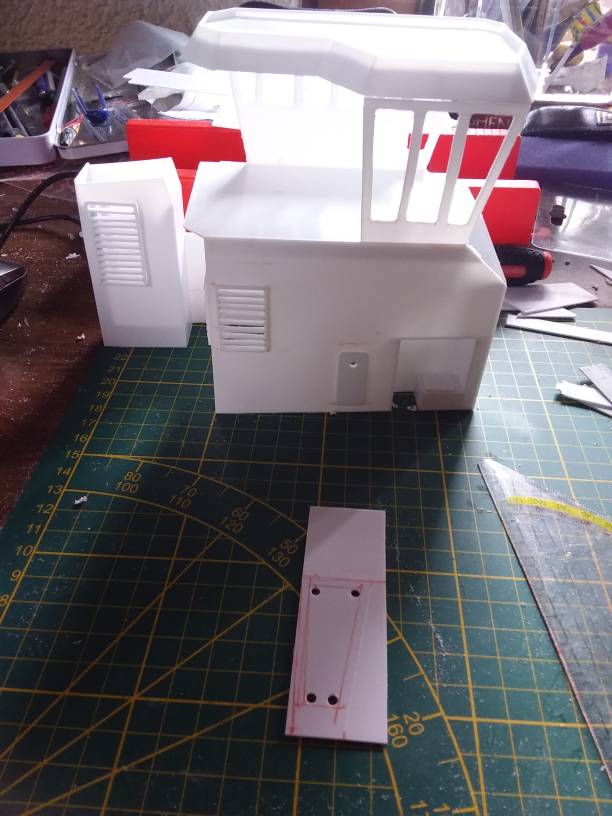

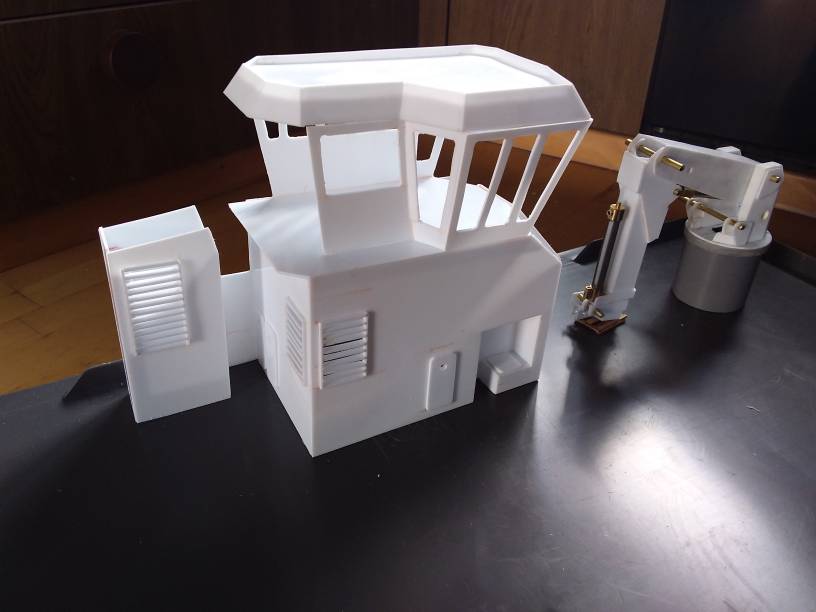

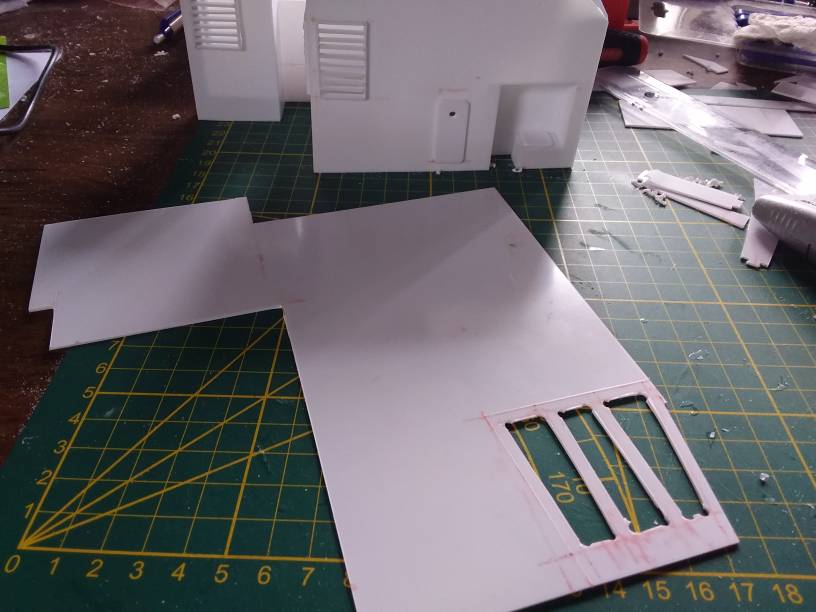

    Er komt vorm in de opbouw 20200917_170619.jpeg 20200919_113405.jpeg 20200919_124942.jpeg 20200919_165632.jpeg 20200919_165657.jpeg

    Tamaniac, kaapstander, raoul00123 en 2 anderen vinden dit leuk.
  13. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer

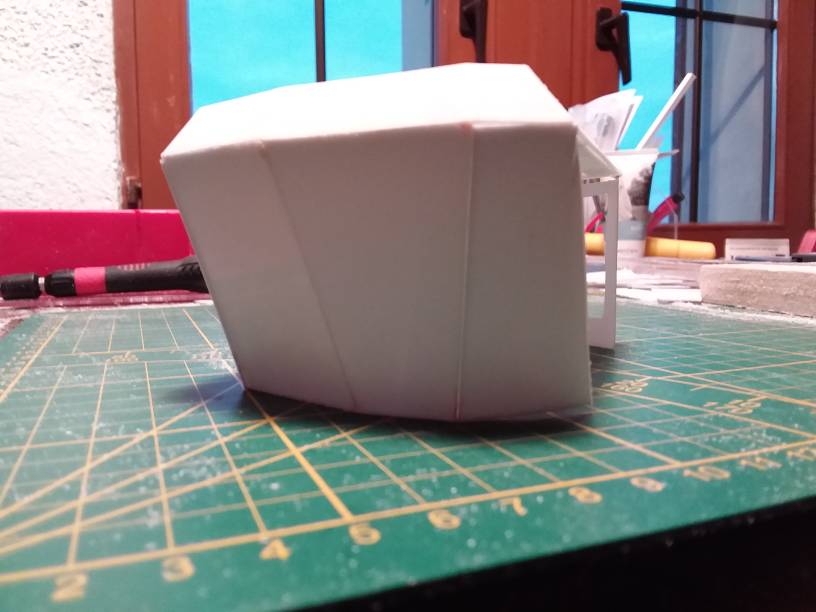

    Voorkant van het stuurhuis,, er zit geen haakse hoek in. Maar heb toch mooi passend gekregen.
    Nu nog de ramen uitsnijden 20200923_192339.jpeg

    raoul00123 vindt dit leuk.
  14. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.863
    Locatie:
    Turnhout belgie
    je blijft goed bezig mooi werk te presenteren

    Tug.NL vindt dit leuk.
  15. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer
    Dank je wel Marc

  16. pentip

    pentip

    Lid geworden:
    17 apr 2006
    Berichten:
    481
    Locatie:
    Gennep
    origami met plastic. knap werk

    Tug.NL vindt dit leuk.
  17. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer
    Dank jewel..ja het is leuk puzzelen

  18. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer

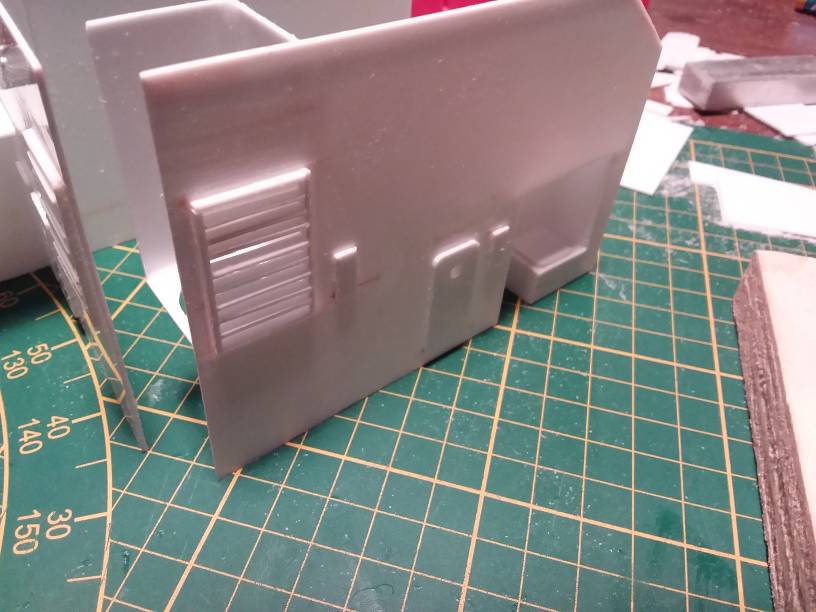

    Toch nog wat kunnen doen afgelopen week

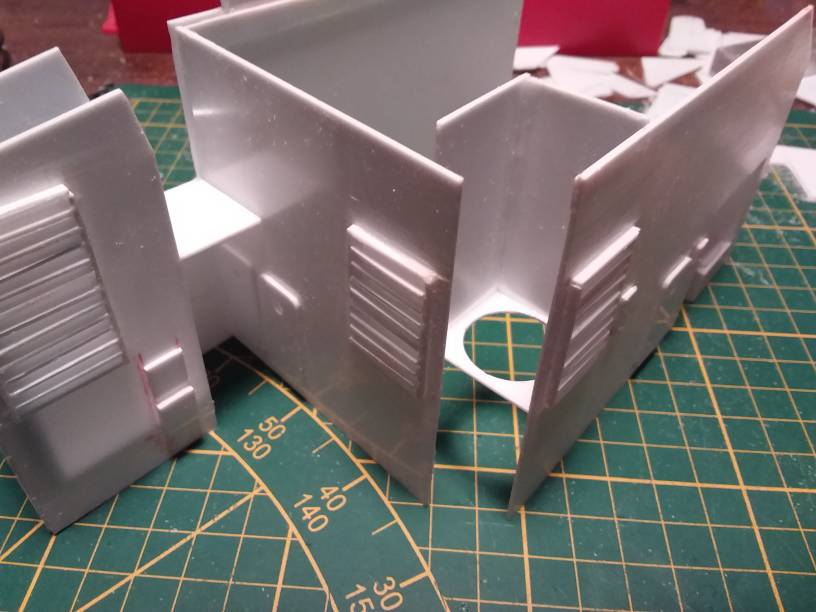

    Ventilatie koker gemaakt, hier komt straks een 25x25 mm kleine 12v ventilator onderin, ook nog 2 kleine details op de schoorsteen ombouw toegevoegd.
    En een afdakje tussen de opbouw en de schoorsteen
    2 kleine ventilatie luiken toegevoegd

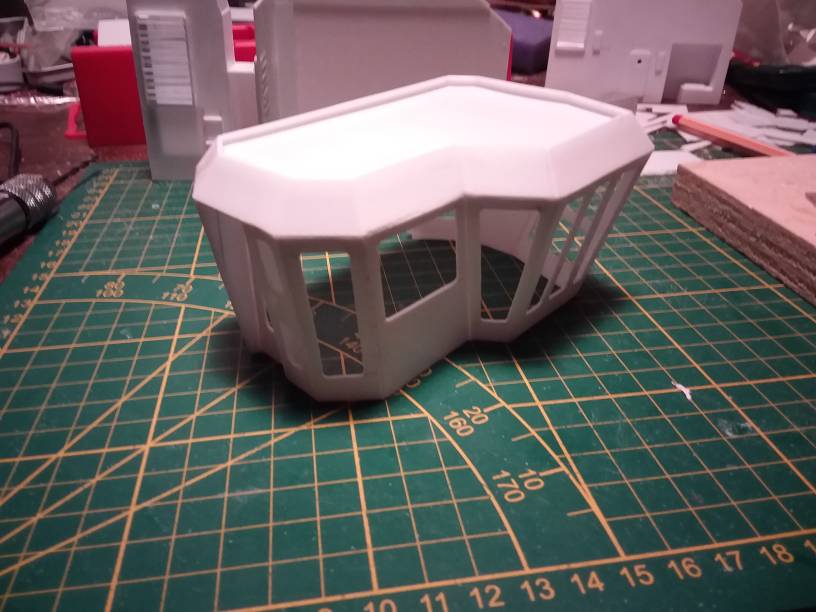

    De ramen in de voorkant van het stuurhuis uitgesneden en opmaat gevijld.

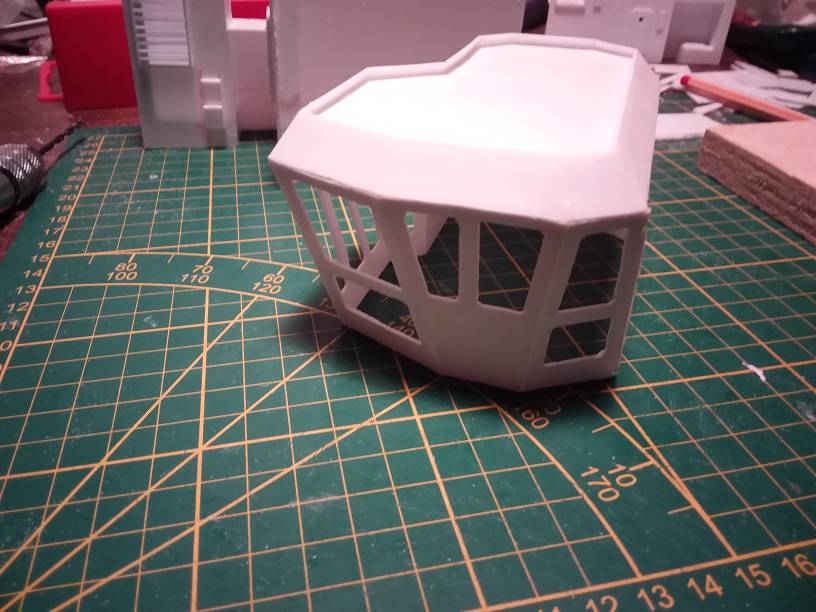

    Stuurhuis schuin van achteren gezien, de opstaande rand van het dak is goed te zien nu in de schaduw

    Ook kreeg ik email reply van de lieren fabrikant en heb nu pdf tech tekeningen van de anchor handeling en tow winches, helaas moest ik beloven om ze niet openbaar temaken.
    Nu zitten erop deze lieren 5 cilinder radiale hydro motoren, van een Engelse fabrikant, die had gelukkig pdf tekeningen op zijn website staan,..die dus ook maar geprint. Leuk maar klein detail voor op de lierkasten

    Laatst bewerkt: 28 sep 2020
    kaapstander, Tamaniac, Jan Blonk en 2 anderen vinden dit leuk.
  19. pentip

    pentip

    Lid geworden:
    17 apr 2006
    Berichten:
    481
    Locatie:
    Gennep
    Mooi die koker met houder voor de ventilator. Denk je ook aan kokertjes voor de kabeltjes naar de lampjes her en der? En eventueel ergens een dubbele bodem of plafond om dat soort spaghetti uit het zicht te kunnen laten. Ik weet niet of er schijnwerpers of andere buitenverlichting aan het stuurhuis zitten maar dit is dan wel het moment om dat mee te nemen lijkt mij.

    Tug.NL vindt dit leuk.
  20. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    693
    Locatie:
    Wormerveer
    dank je wel Frank voor de reply
    inderdaad daar heb ik al rekening mee gehouden, in de echte stuurhut staat er een dikke pijp ergens in het midden, daar gaat straks de bedrading voor alles wat op het dak zit doorheen .
    het dak is dubbel wandig i.e er zit een plafond in, daar loopt dus straks de bedrading tussendoor.
    de hele kajuit komt met een pc multiplug op het dek te staan, 1 plug alles los wel net zo makkelijk.
    net als op mijn havensleper komt er ook nog een camera op de helmplaats voor FPV varen
