Damen multicat 3013, 1/50 scratch build

Discussie in 'Bouwverslagen - Schepen' gestart door Tug.NL, 2 aug 2019.

  1. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer
    De mast cilinders voor de dekkraan zijn vandaag geariveerd.
    7mm buiten dia. En 30mm werk lengte.
    Nog 2 te gaan IMG-20201002-WA0001.jpeg

    Marc w, Herby63 en raoul00123 vinden dit leuk.
  2. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer
    Wat kleine dingetjes gedaan deze week

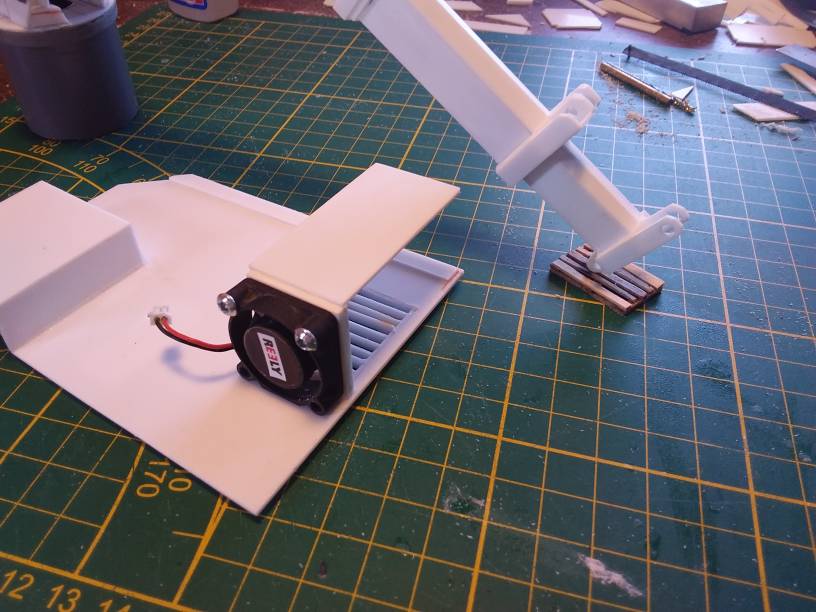

    Montage plaat voor de ventilator
    Montage brackets voor de mast cilinders

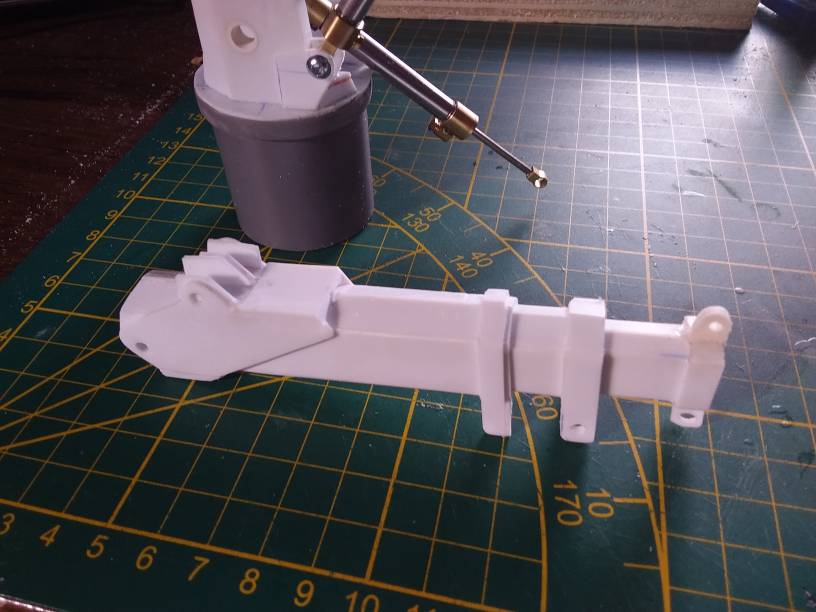

    en schetsplaten op de giek

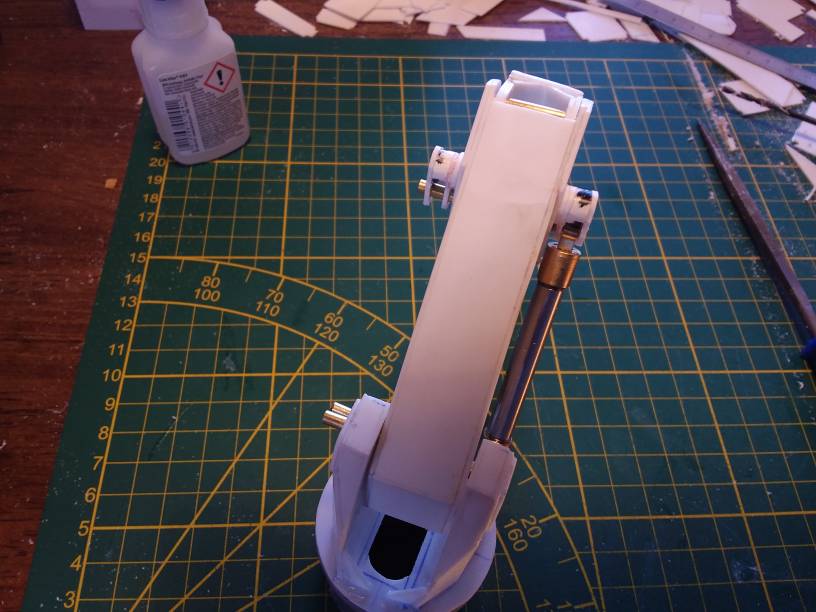

    leuk onderaanzicht van de mast

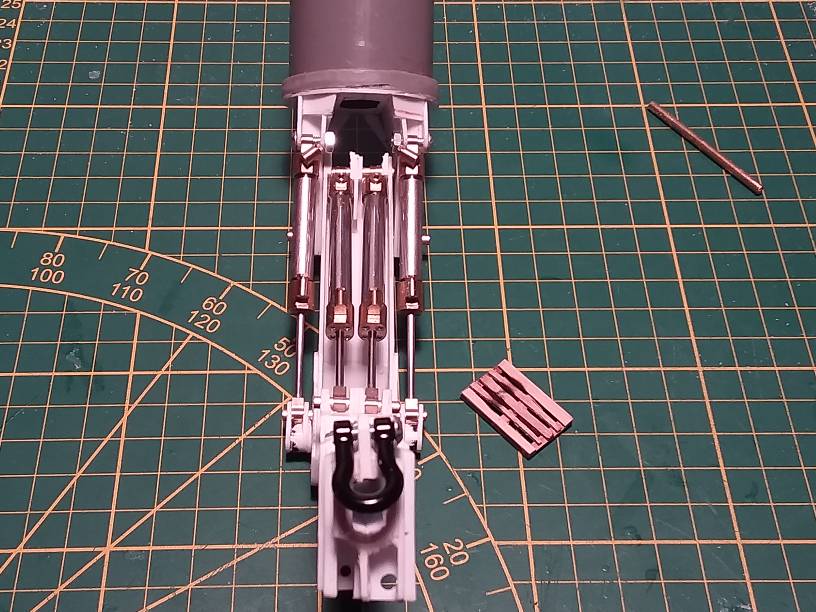

    natuurlijk is de euro pallet ook op schaal, zelfs de planken op het dek zijn breed smal breed zoals het hoort
    Last hijs oog en versteving voor de giek cilinders ingelijmd
    M3 draad getapt voor de ventilator
    Net als bij het origineel op de zelfde plek

    Laatst bewerkt: 4 okt 2020
    kaapstander, Marc w en Tamaniac vinden dit leuk.
  3. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    679
    Locatie:
    Leuven (Belgie)
    Mooi werk weer! Elke update zie ik dat je er veel tijd insteekt en alles mooi uitwerkt fijn weer detail bouwer op het forum bij te hebben, die zijn er te weinig vind ik!

    Ik blijf je met veel aandacht volgen.

    Tug.NL vindt dit leuk.
  4. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer
    dank je wel Jan,
    jouw niveau haal ik nog niet,. maar ik doe mijn best. het gaat mij ook meer om de technische uitdaging i.e. kraan hydraulische maken,. dynamische Positionering met gps , natuurlijk komt er ook een FPV camera in het stuurhuis etc. maar daar buiten wil ik het ook zo schaal getrouw maken.
    dat is ook voor mij het leuke van scratch built,. dingetje maken,. en oops nog een detail erbij,..en dan nog eentje.
    als het straks een varend model is, heb ik in ieder geval wat aparts.

    mvg,
    Roald

    k-k vindt dit leuk.
  5. Kees de Mol

    Kees de Mol

    Lid geworden:
    20 aug 2007
    Berichten:
    738
    Locatie:
    Rijnsburg (ZH)
    mooi werk met het kunststof en heel gaaf om die hydraulische cilinders te zien

    Tug.NL vindt dit leuk.
  6. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer
    dank je wel Kees,
    ben ook zeker benieuwd hoe de kraan straks werkt onder hydraulische druk

    mvg,
    Roald

  7. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer

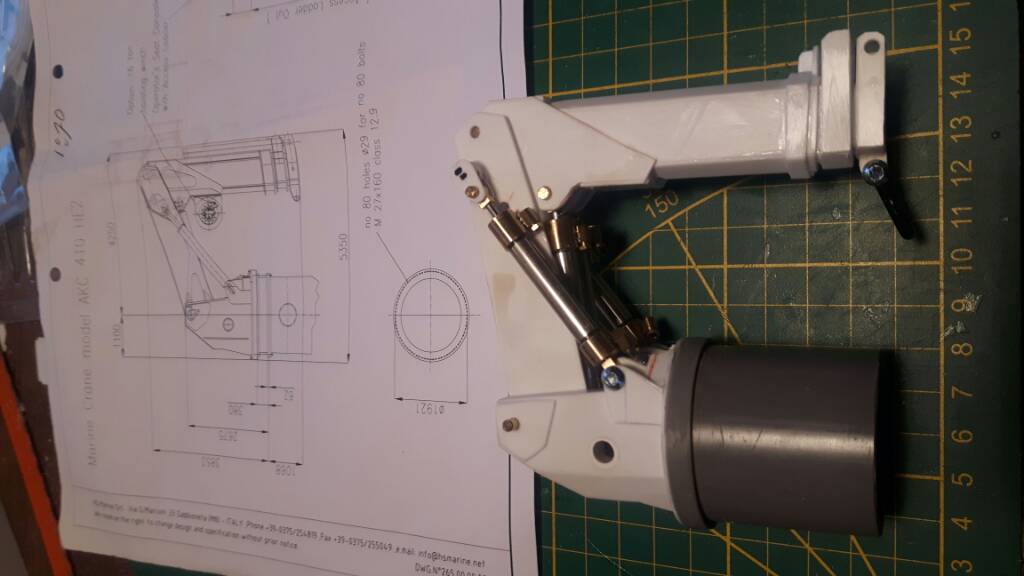

    Small job on the crane..30mm cilinders voor de mast gemonteerd IMG-20201004-WA0002.jpeg IMG-20201005-WA0003.jpeg 20201005_151657.jpeg

  8. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    679
    Locatie:
    Leuven (Belgie)
    Hey Roald, zijn die aansluitingen een soort van knelkoppelingen?
    Welke diameter heeft de aanvoer en afvoer buis van deze cilinders?
    Het ziet er zo mooi uit, ik ben benieuwd hoe het allemaal werkt hydraulica op deze schaal is toch wel heel bijzonder vind ik.
    Ik hoop wel dat je alle plaatuitslagen hebt bijgehouden of een tekening er hebt van gemaakt zodat je ze makkelijk op messing kan overzetten andere gaat dat nog wel wat werk worden. Die 2de kraan.
    Stiekem hoop ik ook wel dat ik dan een kopietje of PDF krijg met alle plaatjes :p, ja het wordt een toffe mooie kraan echt!

    Tug.NL vindt dit leuk.
  9. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer
    - tekeningen in sketch up staan voor de komplete assy, volgende stap word individuele tekeningen voor alle losse onderdelen, en dan uit messing maken.

  10. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer
    Het kwam er niet van deze week
    Mast montage punt moest 7mm ten opzichte van de originele plek verschoven worden om de 30mm cilinder passend te krijgen
    Word wel vol zo , onderaanzicht van de mast en giek
    0.9mm flex leidingen. Flair eraan zetten met een door de fabrikant geleverde mandrel
    Goed gelukt na 2 keer proberen

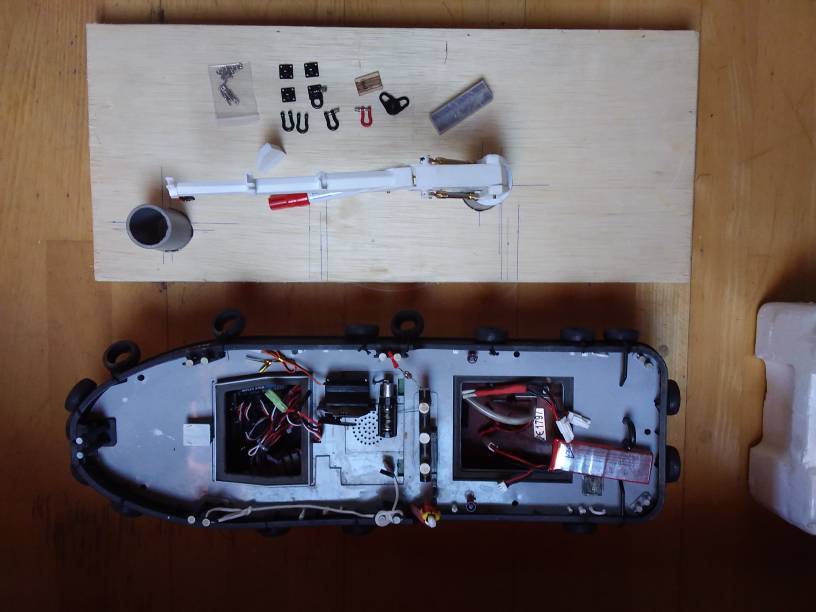

    Bouw Dekplaat gezaagd. Multicat word in 1/50 net wat groter dan mijn 1/36 haven sleper

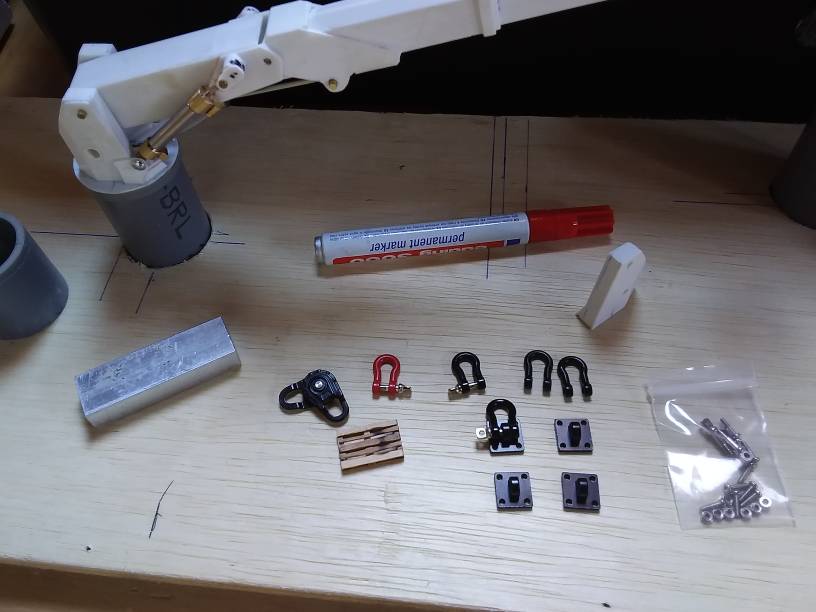

    China heeft via wish weer geleverd, klapblokken , D sluitingen en montage platen
    Kraan op de achterste plek, met gestrekte giek komt hij tot over de spiegel van het dek
    Met een klapblok in de kraan kan ik strak mooi de sputpalen ophalen en neerzetten met behulp van de tugger of de anchor handling lieren

    Laatst bewerkt: 11 okt 2020
    raoul00123 en AvdH vinden dit leuk.
  11. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.857
    Locatie:
    Turnhout belgie
    Dit ziet er alvast mooi uit.

    Tug.NL vindt dit leuk.
  12. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer
    Dank jewel Marc.
    Ik doe mijn best

  13. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer

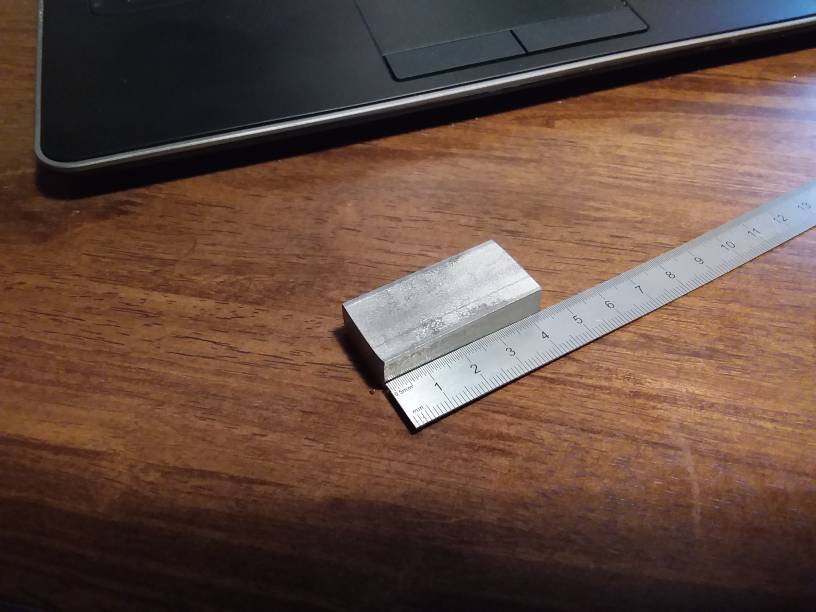

    Verdeelblok getekend, en ijzer blokje gehaald bij de lokale lasser.
    Ik moet van 3 enkele kanalen naar 3 dubbele voor de kraan.
    Blokje van 44mm bij 20mm bij 10mm nu 18 gaatjes 2.4 mm boren en M3 tappen.
    44mm is de zelfde maat als het 3 ventielen blok op het onderste scherm.
    Post het straks mooi achter elkaar op de hydraulische powerpack module Image%20(5).jpeg Image%20(6).jpeg

  14. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.070
    Locatie:
    HELLEVOETSLUIS
    Gebruik jij M3x0,6??
    Standaard is M3x0,5, kerndiameter = boordiameter voor draadtappen 2,5mm
    Bij metrische schroefdraad is de kerndiameter, de schroefdraad afmeting min de spoed!.
    Dus niet het foute vuistregeltje van 0,8 maal de buiten diameter.
    Henk

    Tug.NL vindt dit leuk.
  15. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer
    dank voor de headsup Henk,
    ik heb de gaten nu 2.5 voor geboord is inderdaad M3 x 0.5

  16. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.070
    Locatie:
    HELLEVOETSLUIS
    Gisteren gaf ik antwoord vanaf mijn tablet.
    Nu met gebruikmaking van de opgeslagen gegevens in de PC.
    Bij de draaibank heb ik de onderstaande foto in een geplastificeerde houder hangen bij de draaibank.
    In één oogopslag is voor zowel metrisch, als fijn metrisch de spoed en de bijbehorende boor voor draadtappen af te lezen.
    Schroefdraad metrisch en fijnmetrisch.jpg

    Ook als .pdf voor opslag..
    Groet Henk.


    Bijgevoegde bestanden:

    Edge en Tug.NL vinden dit leuk.
  17. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer
    Henk.
    Dank voor de pdf.. heb het al opgeslagen

  18. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    679
    Locatie:
    Leuven (Belgie)
    Hey Roald nu wil ik niet lastig doen maar ik verwacht wel een filmpje van een draaiende kraan he, de tandwielen zijn al meer dan een halve dag binnen... :p

    Tug.NL vindt dit leuk.
  19. Tug.NL

    Tug.NL

    Lid geworden:
    17 nov 2016
    Berichten:
    691
    Locatie:
    Wormerveer
    Jan,
    Ik was vandaag opjacht naar een pvc pijp die in de kiwa 40mm past. Maar dat hebben ze hier in Zwitserland niet.
    Maandag maar naar hornbach in dornbirn daar eens kijken
    Ook wacht ik nog op de N20 motors die zijn nog niet binnen.
    Hoe klem jij die tandwielen op de motoras?

    Nog even geduld dus

    Mvg,
    Roald

  20. JaFa

    JaFa

    Lid geworden:
    20 jun 2010
    Berichten:
    679
    Locatie:
    Leuven (Belgie)
    Wel ik klem, in het geval van de Gry Maritha is het een 3mm messing buis en daarop is een worm gesoldeerd, een beetje soldeertin in de buis maakt er een D passing van ...

    Op de Palfinger kraan klem ik de tandwielen (worm) gewoon door ze te boren met 2,95mm de as is 3 en dit is straf genoeg ook druppel ik er een beetje Medium Zap in...

    Laatst bewerkt: 18 okt 2020 om 09:49
    Tug.NL vindt dit leuk.
