Dornier Do24K bouwplannen

[Bart83]

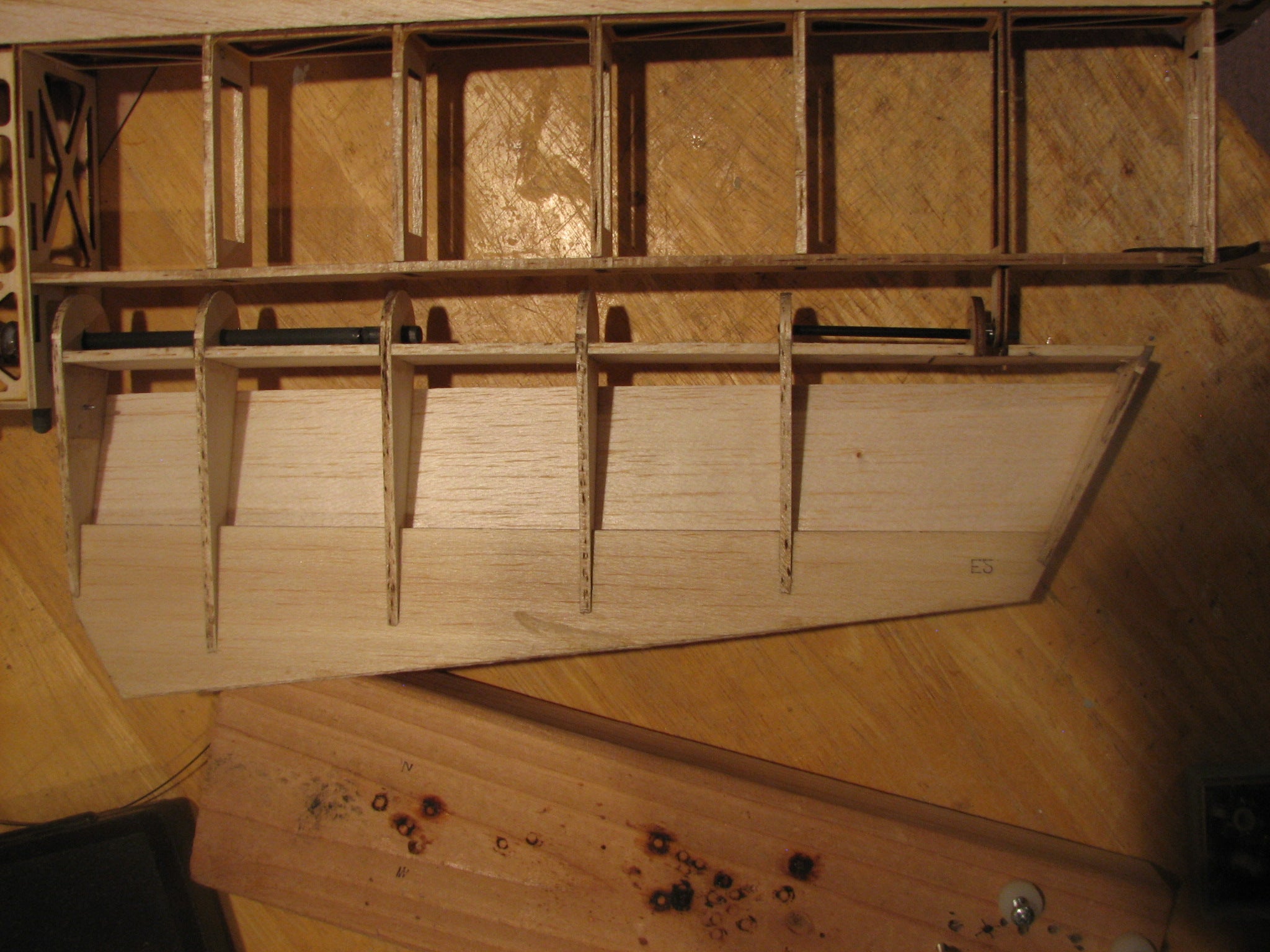

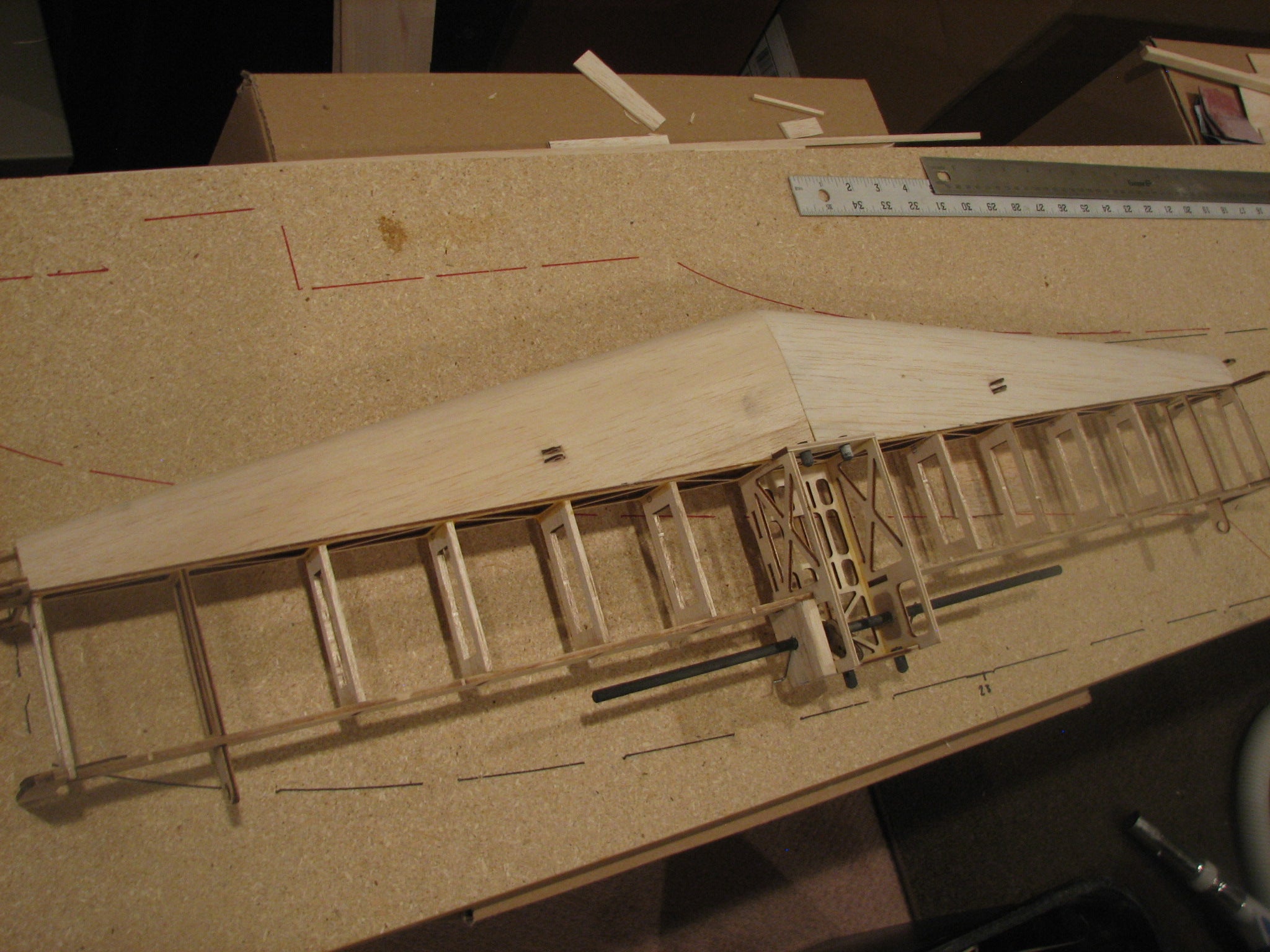

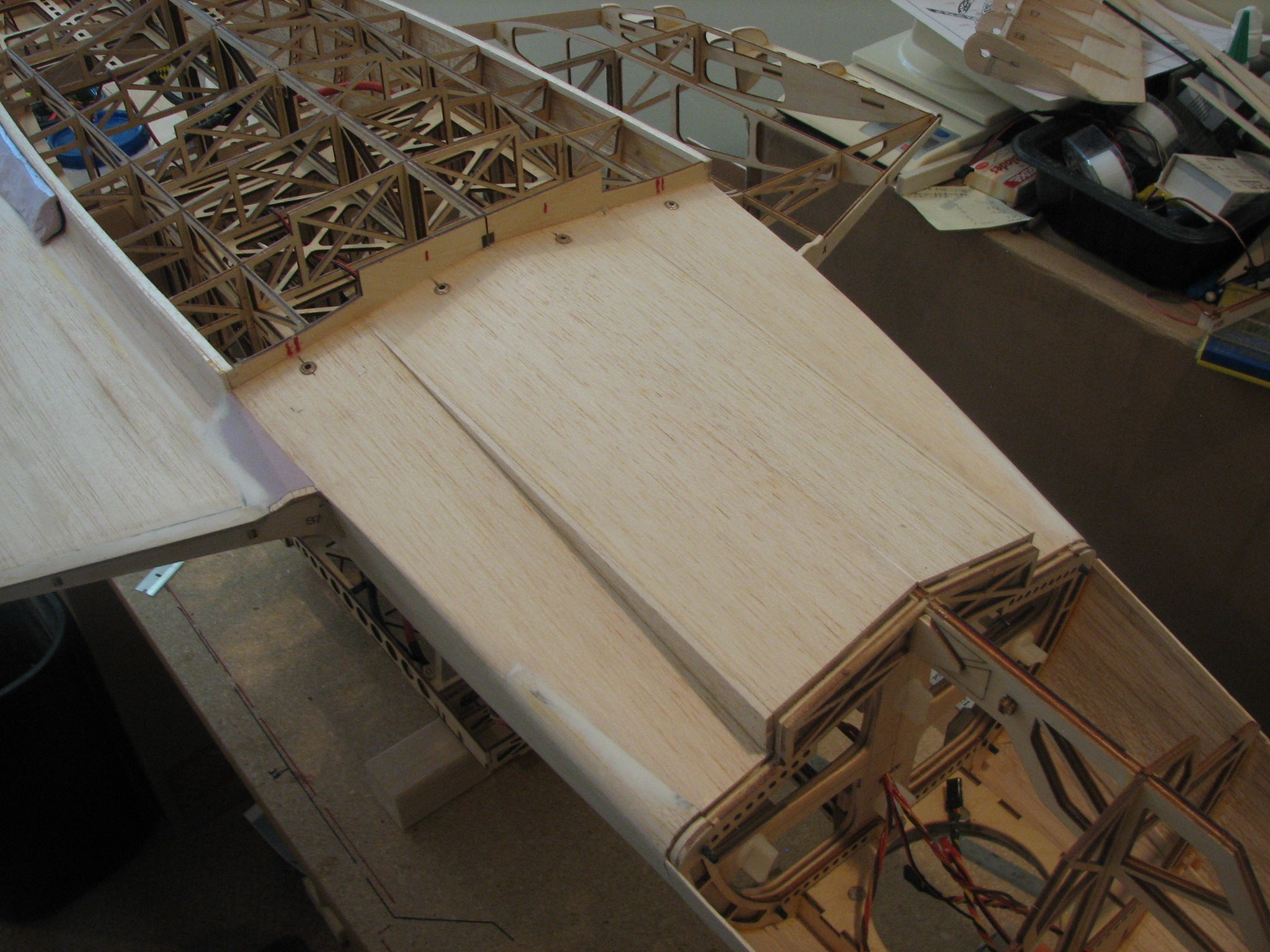

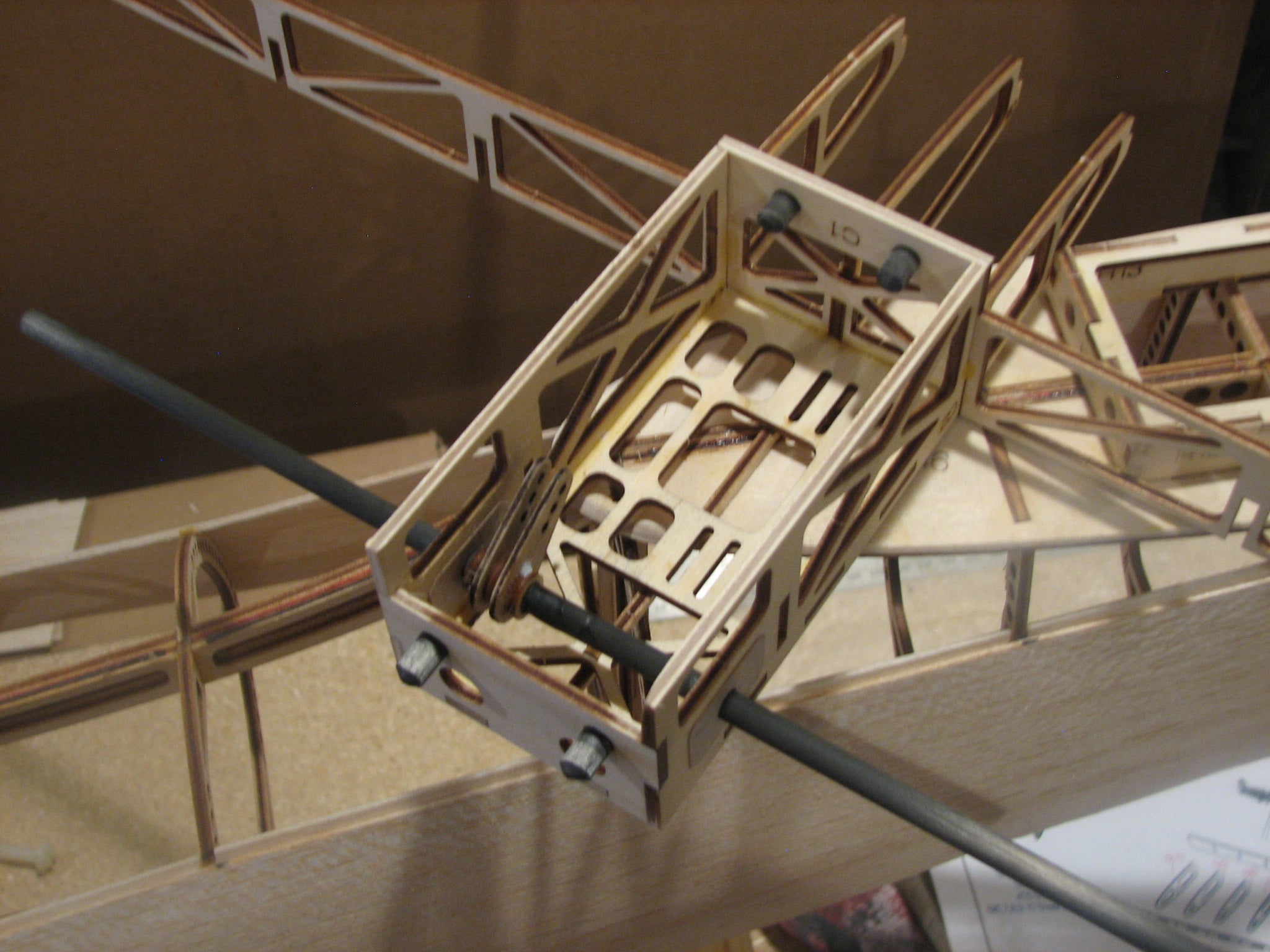

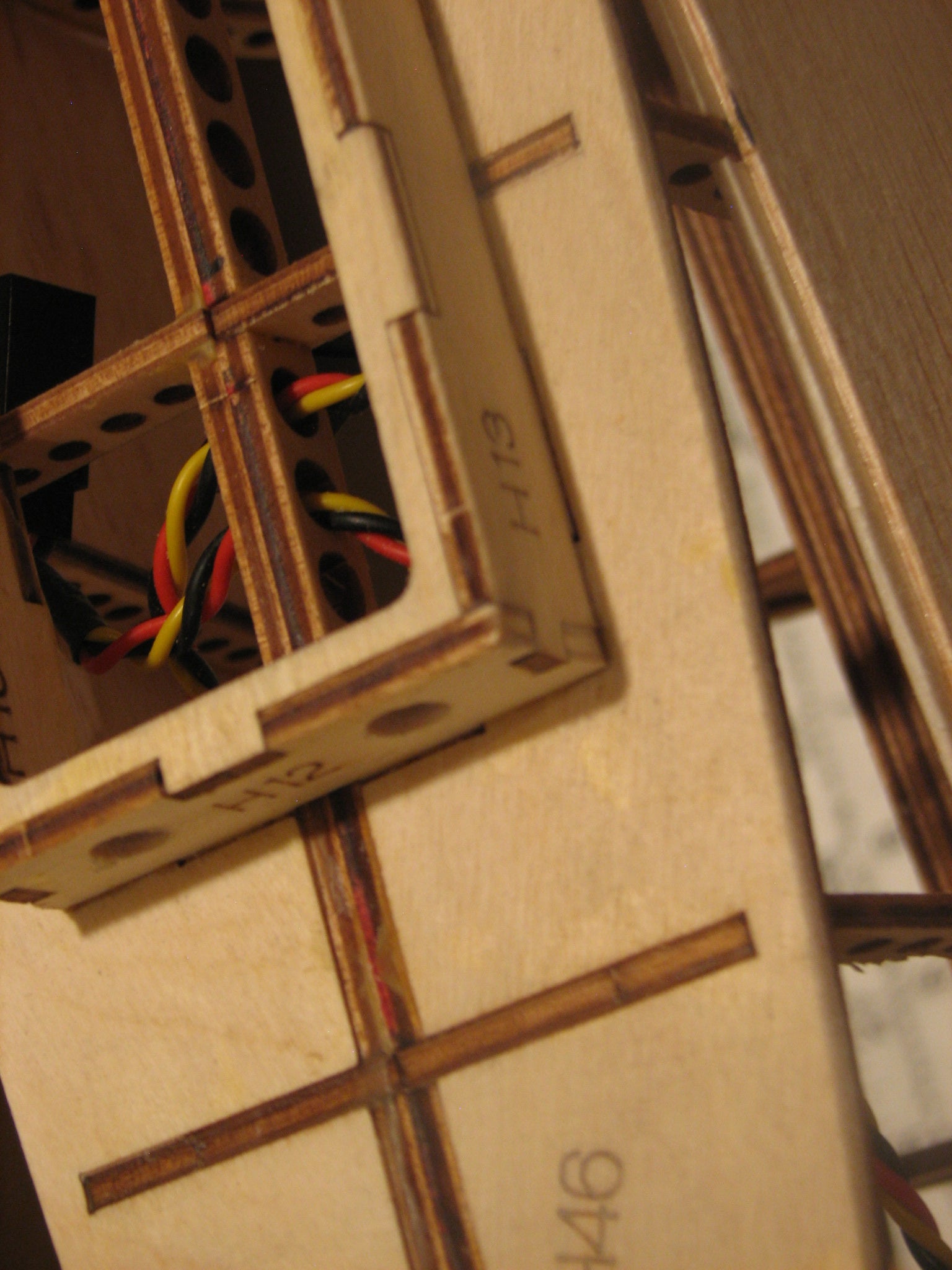

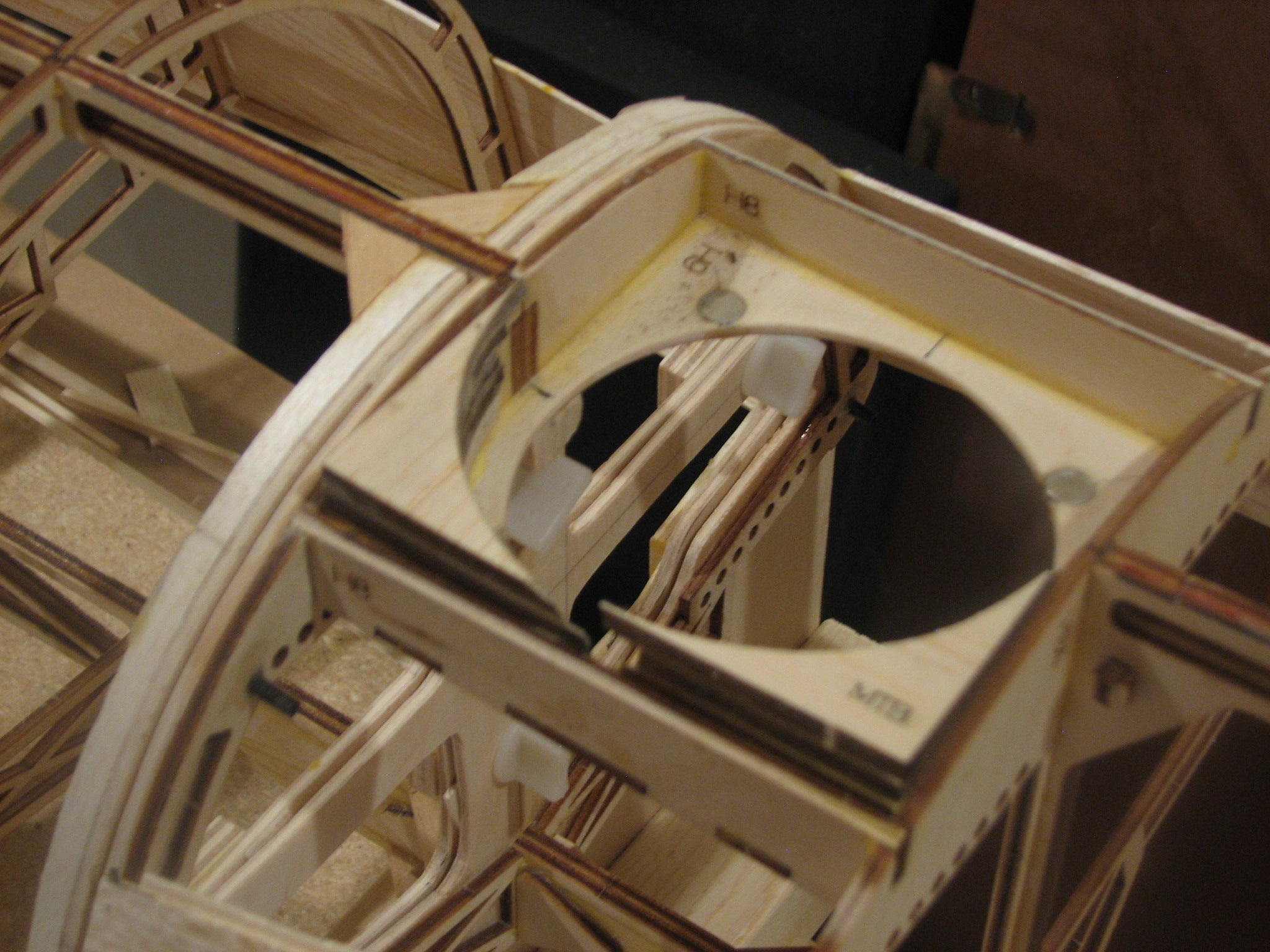

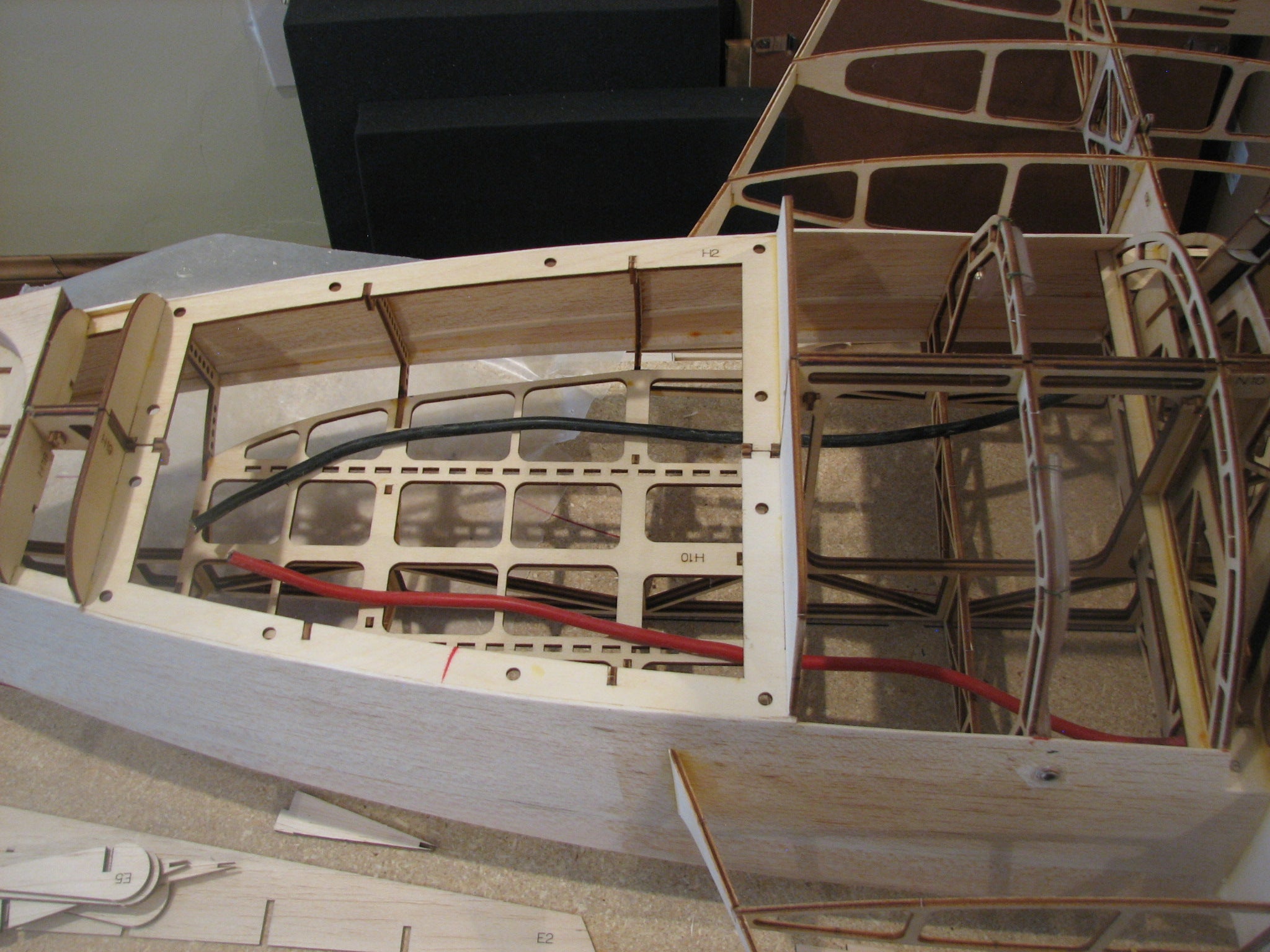

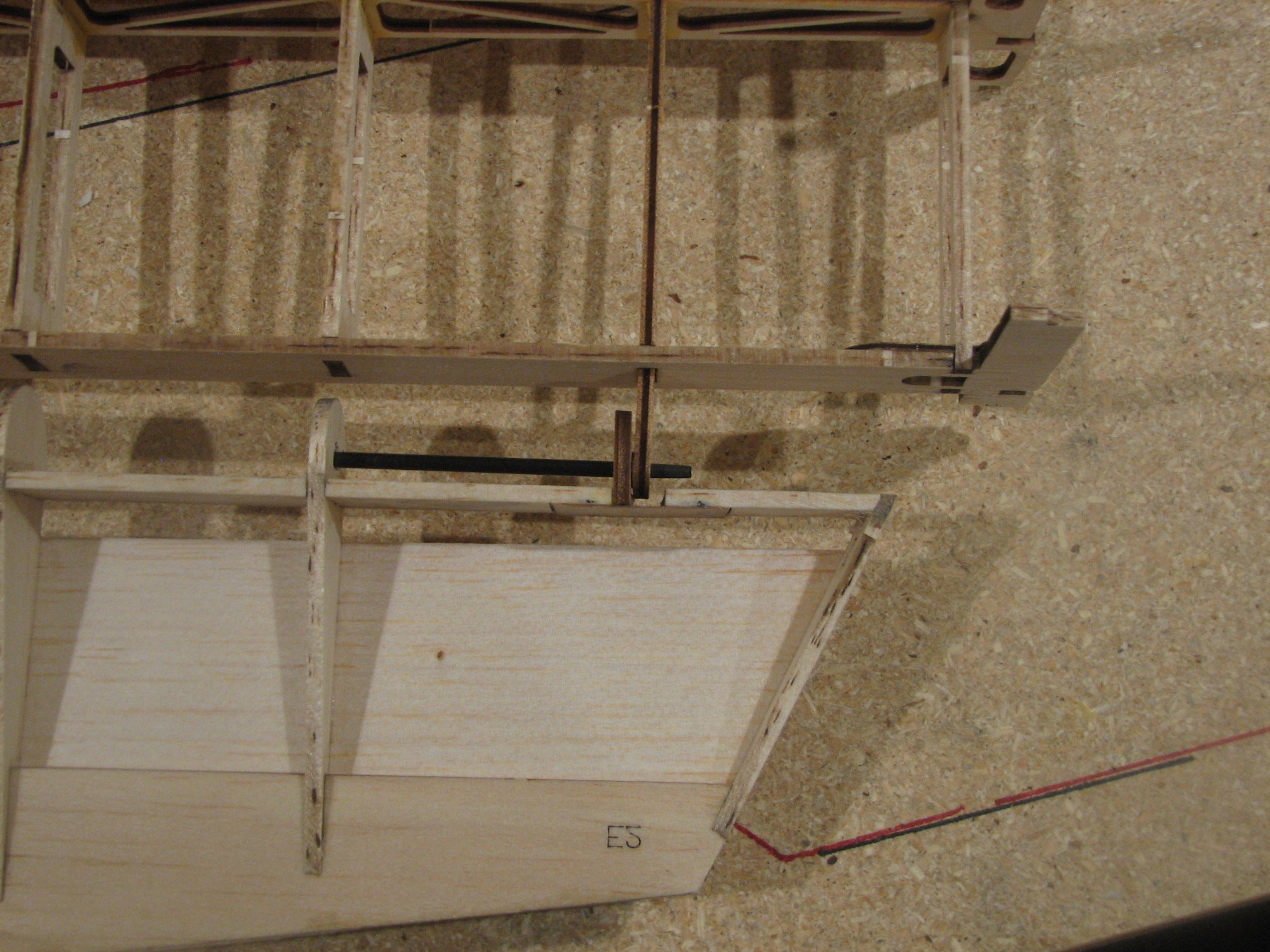

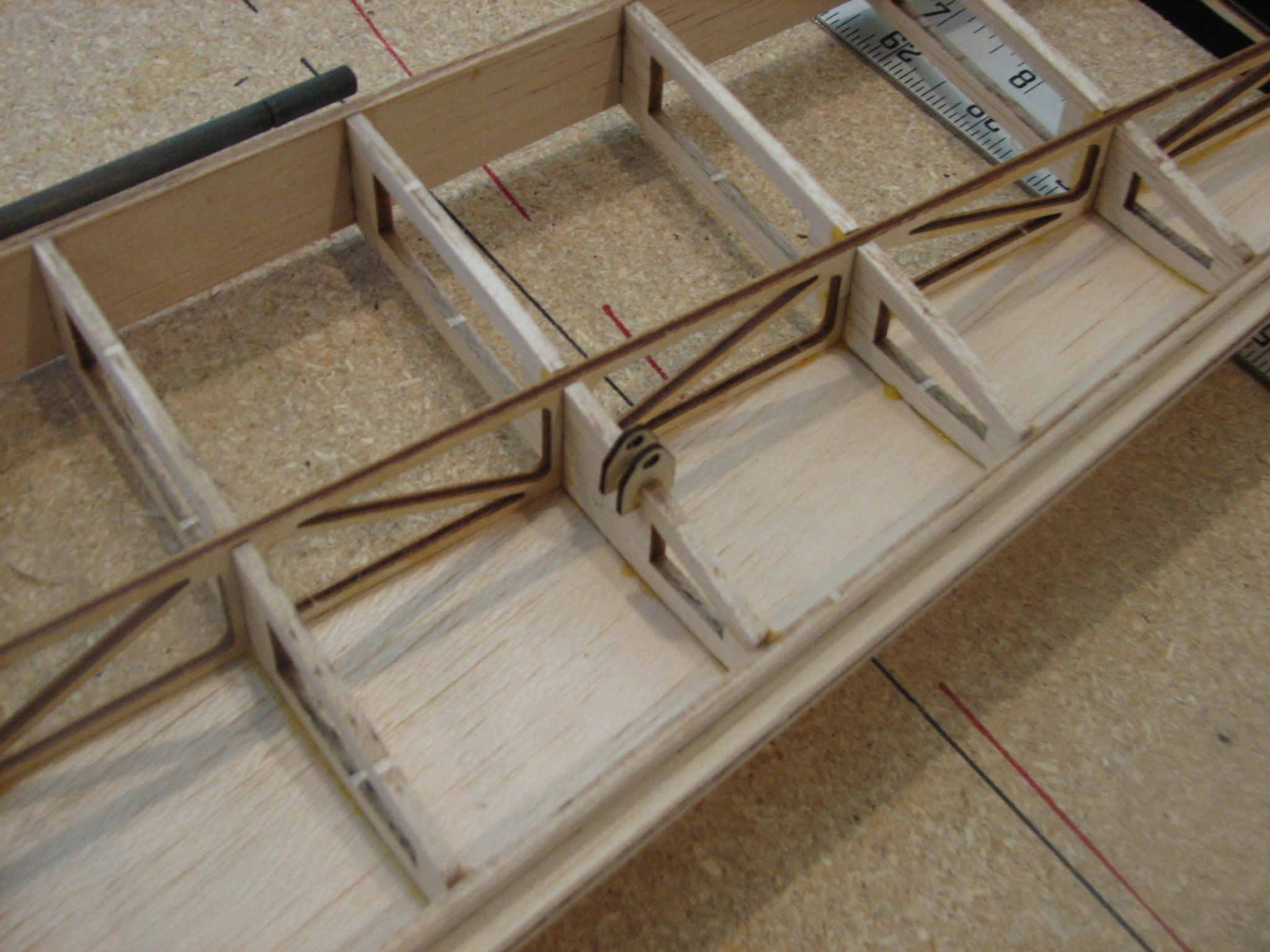

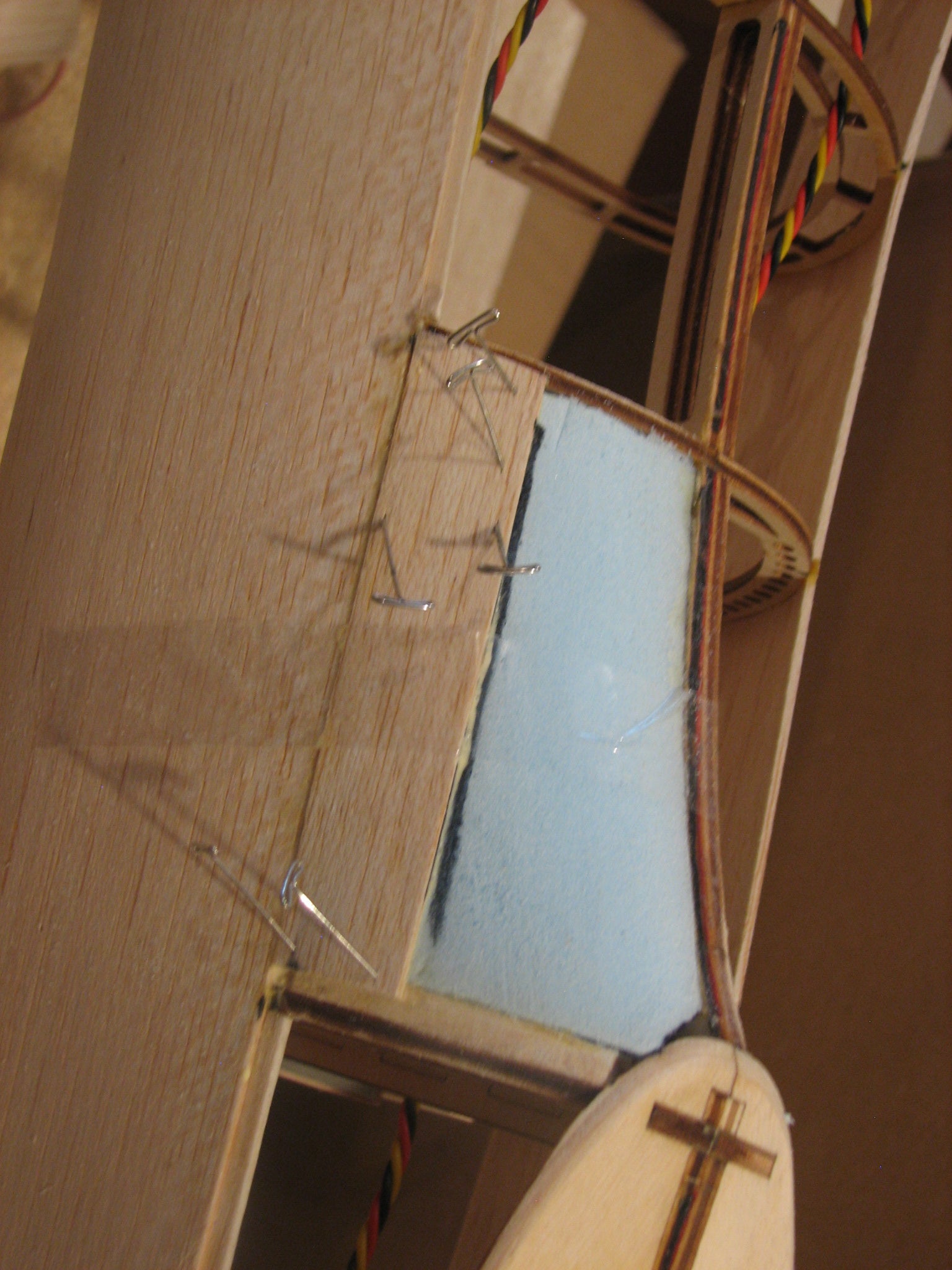

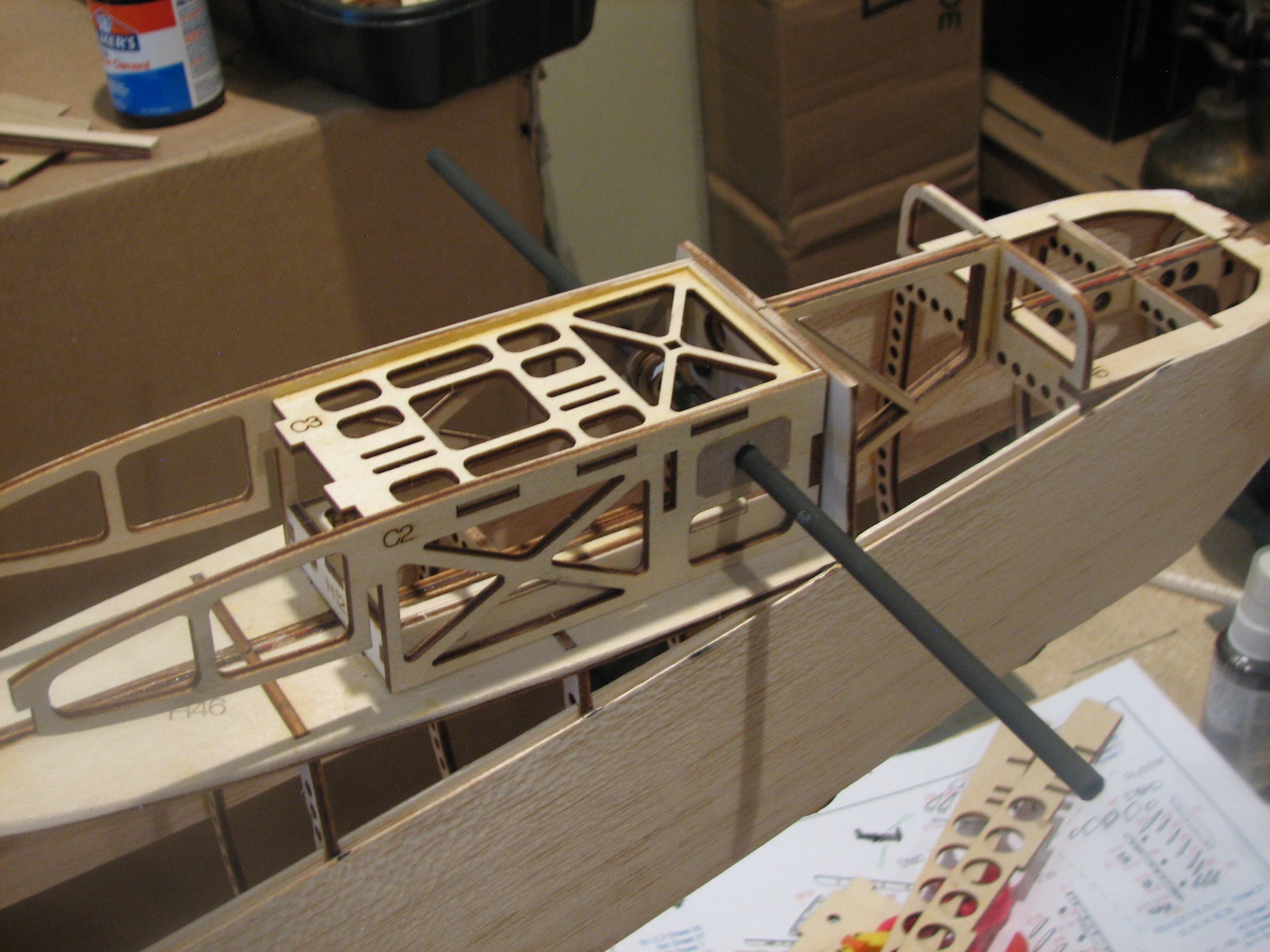

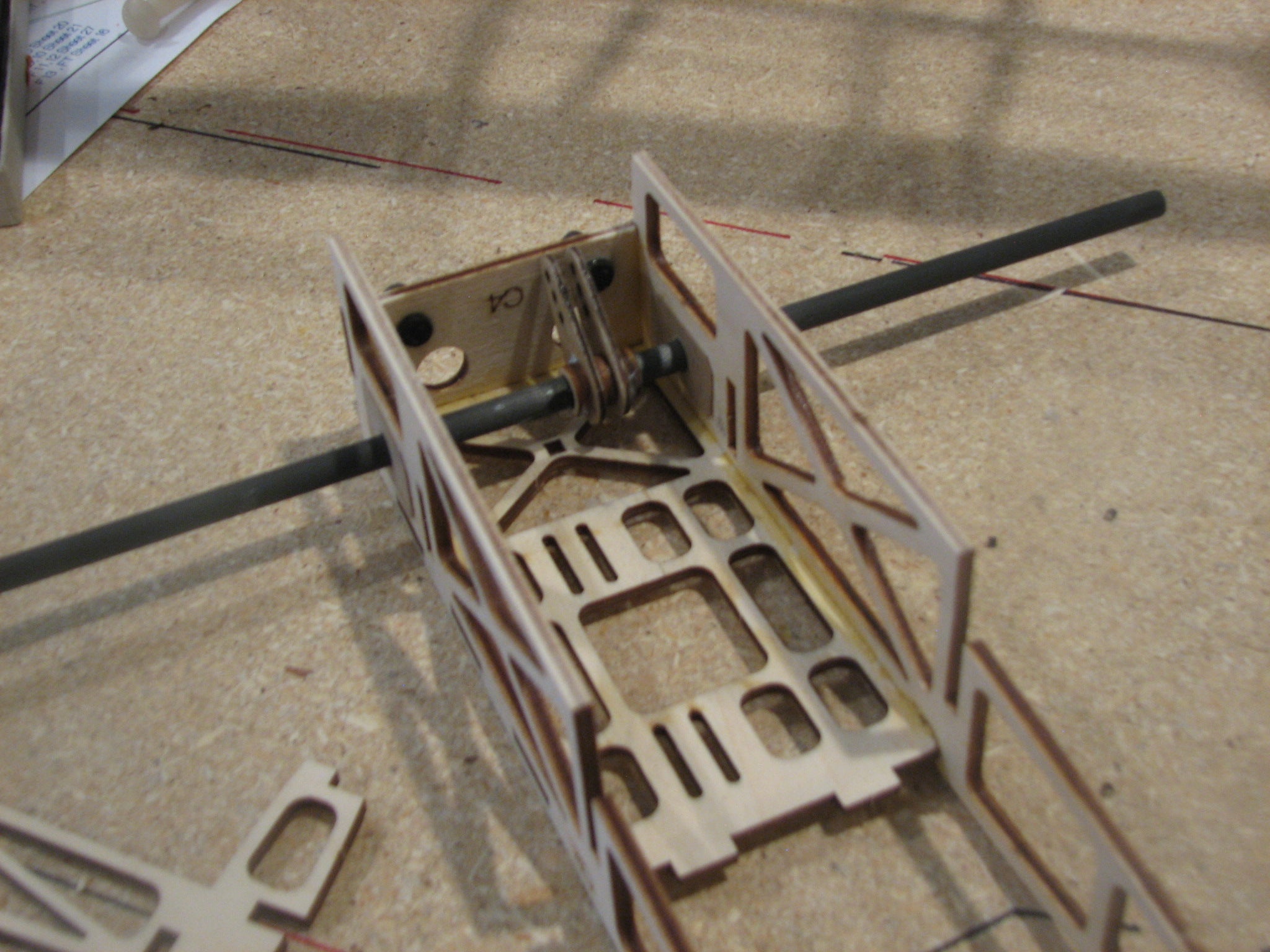

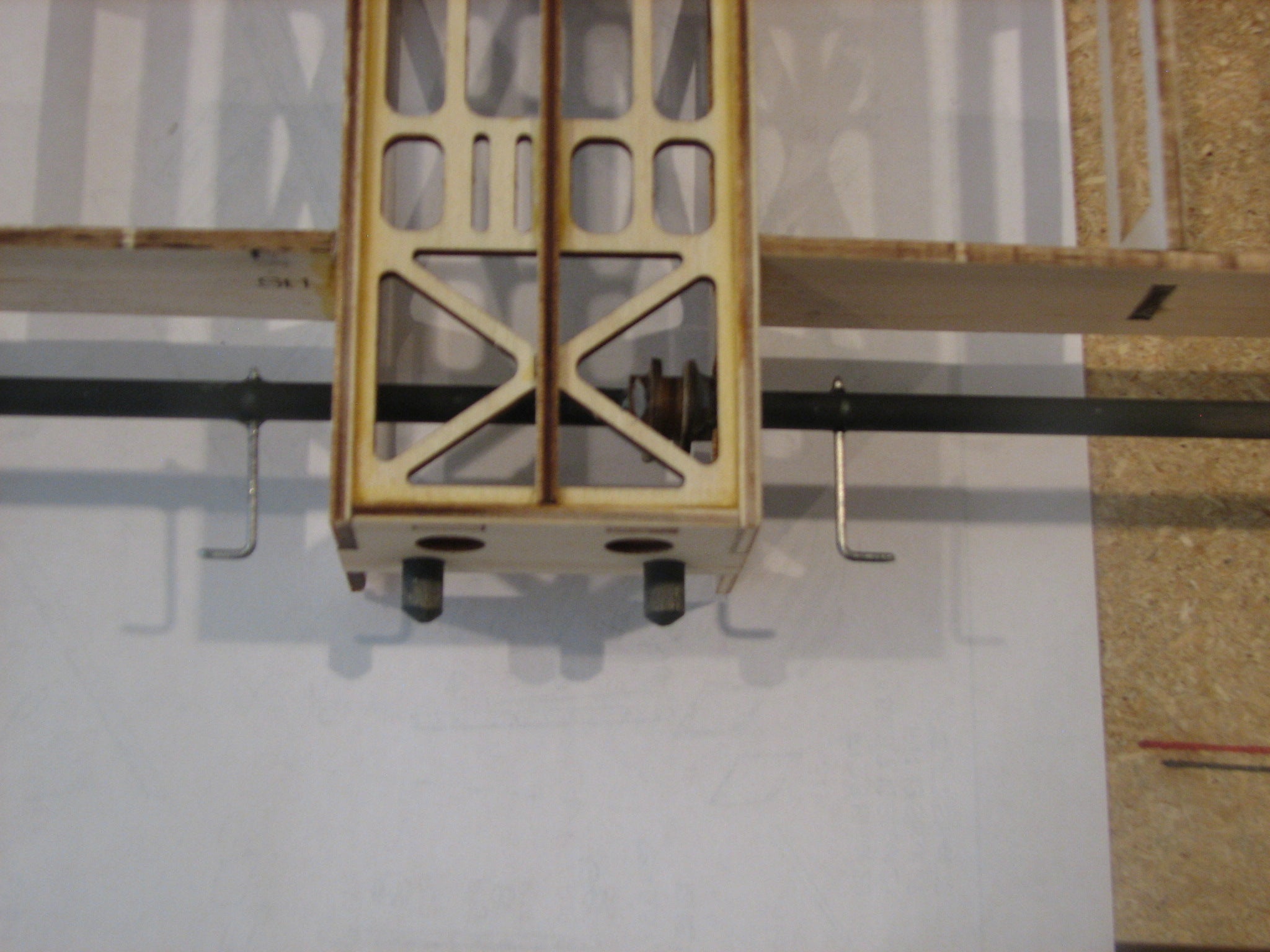

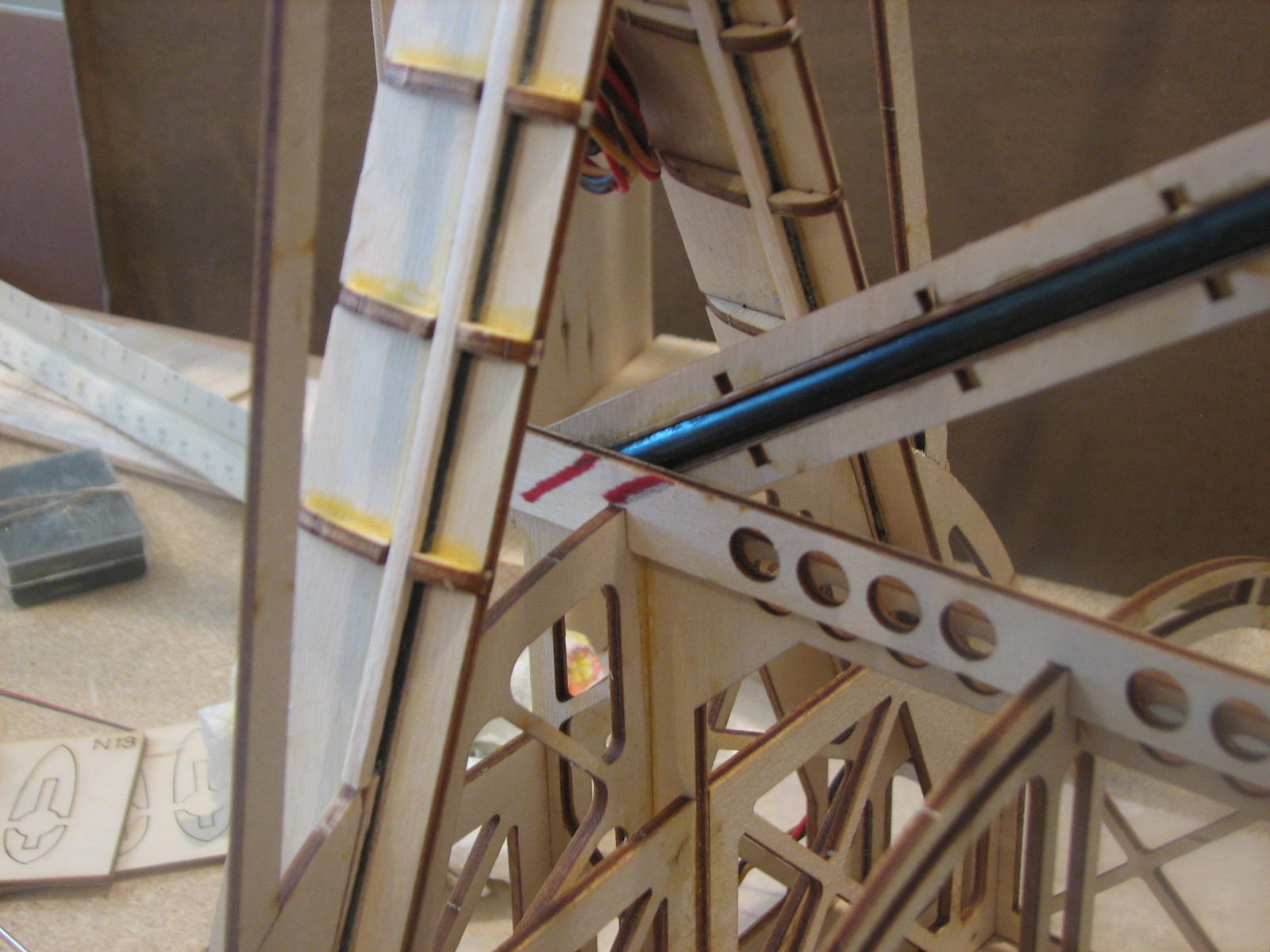

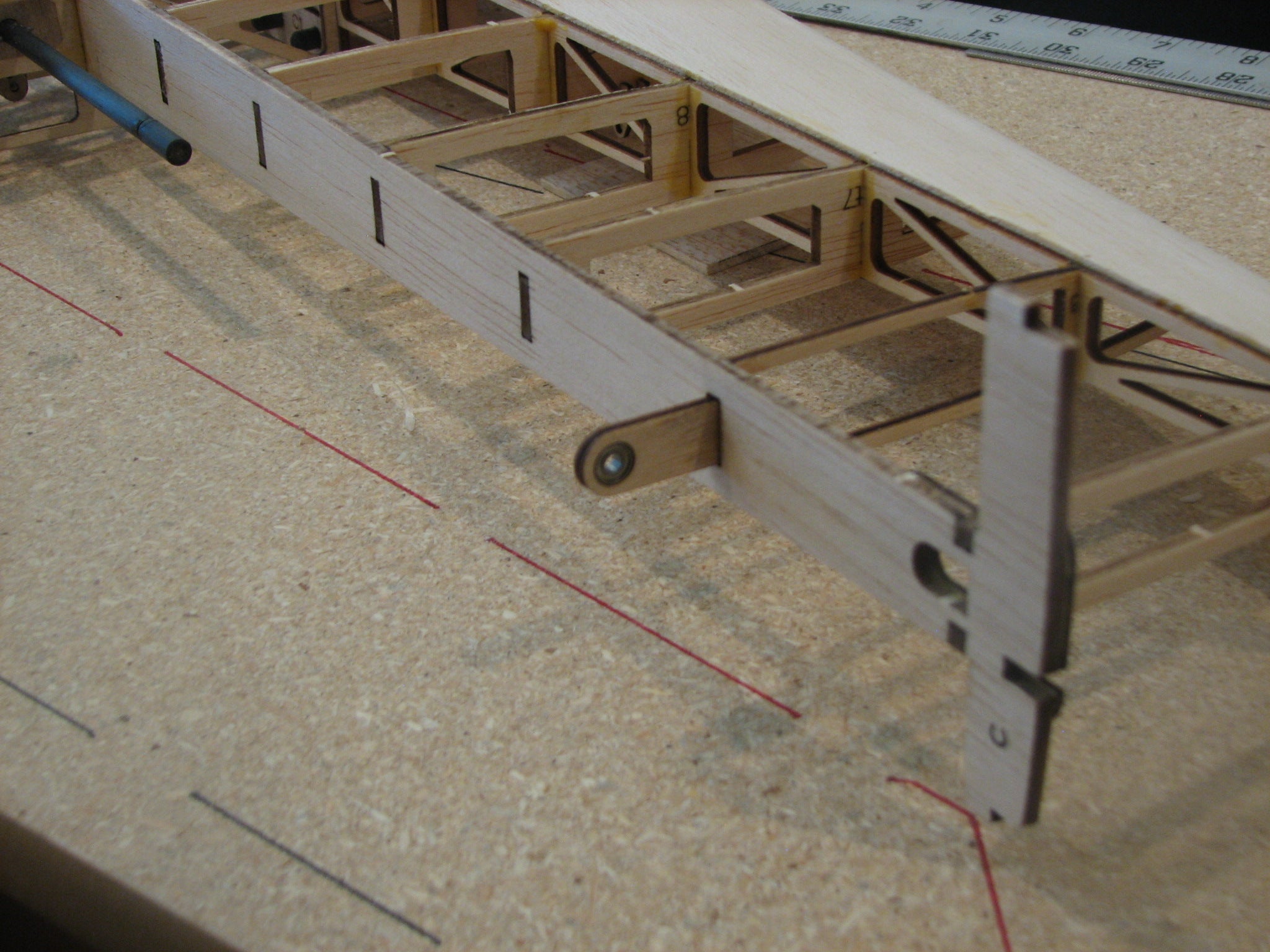

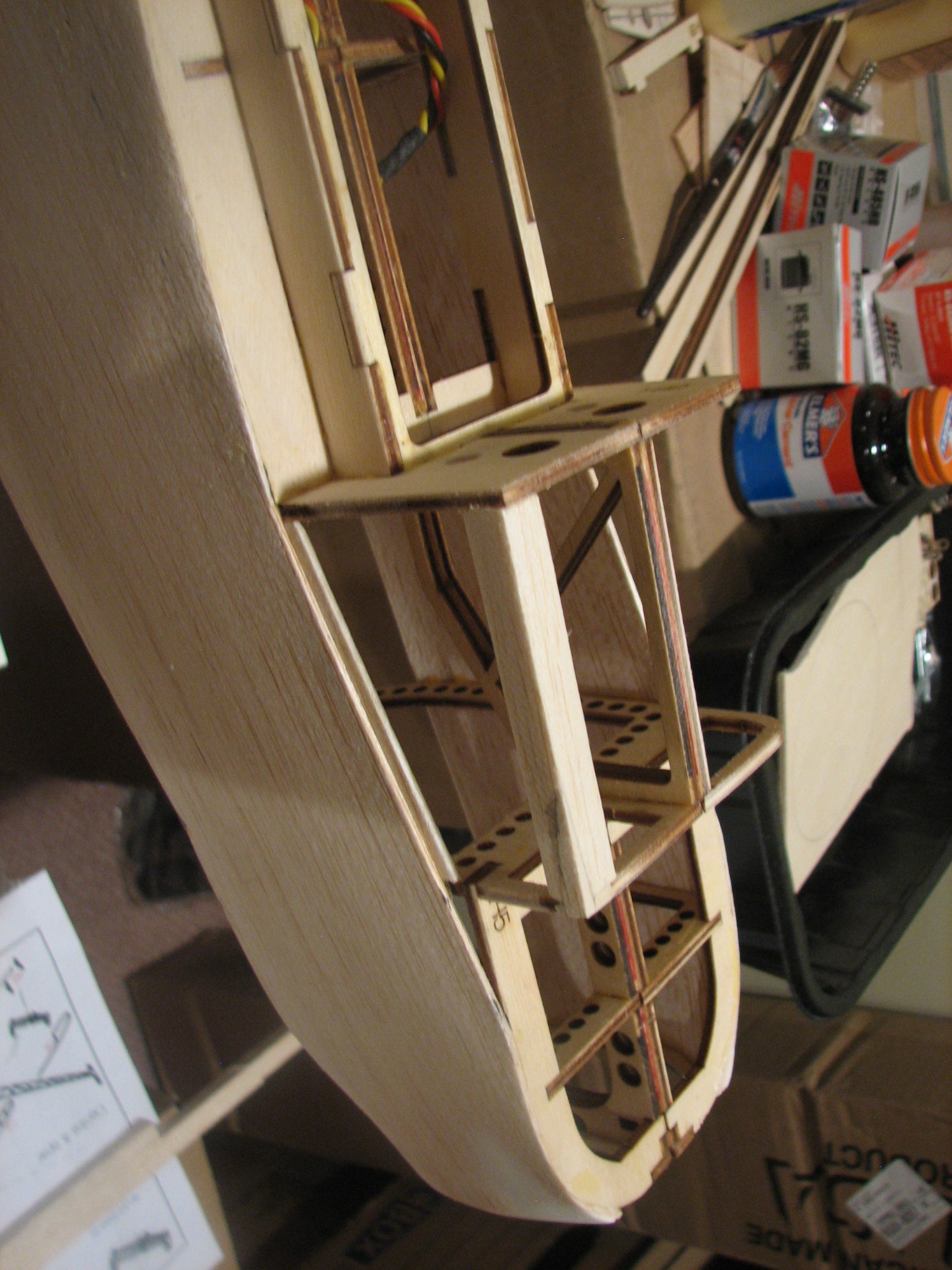

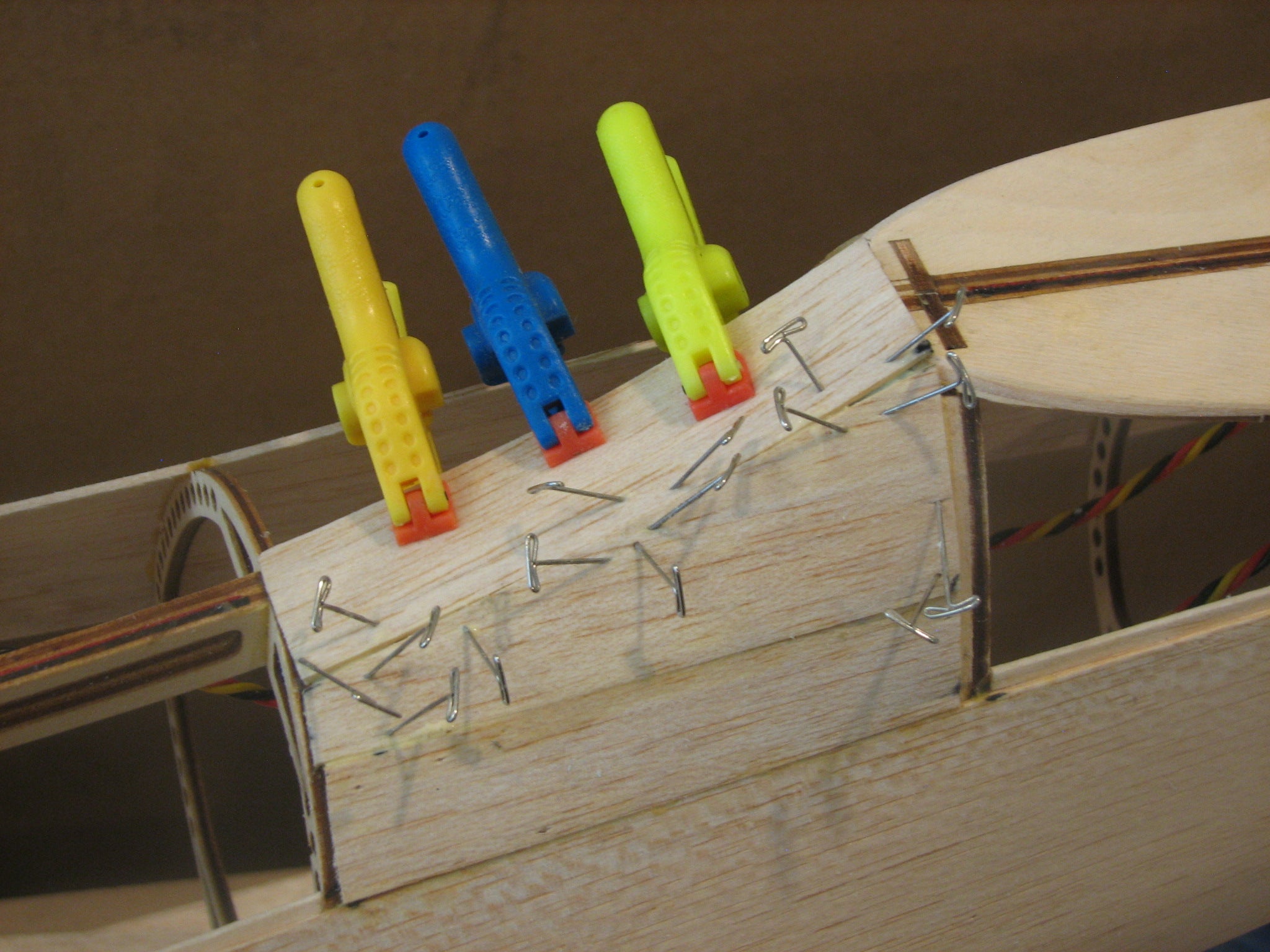

Weer wat vorderingen aan de andere kant van de grote vijver. Jim heeft wat problemen gehad met de N-strut sub constructie. Dit is geheel mijn schuld want ik had een aantal sleuven op de verkeerde plaats gemaakt Na wat vijlen enz enz is is het gelukkig toch goed gekomen. Verder is Jim begonnen met de afmeembare staart en heeft hij nog wat kleine werkzaamheden aan de romp gedaan. Hier de foto's :

Mvg,

Bart



[skycat]

Gaaf om dit project te zien. Van ontwerp (tekening) naar puzzel en dande geboorte van een pronk stuk.

Super blijf het volgen.



[Bart83]

Bedankt Ray !!

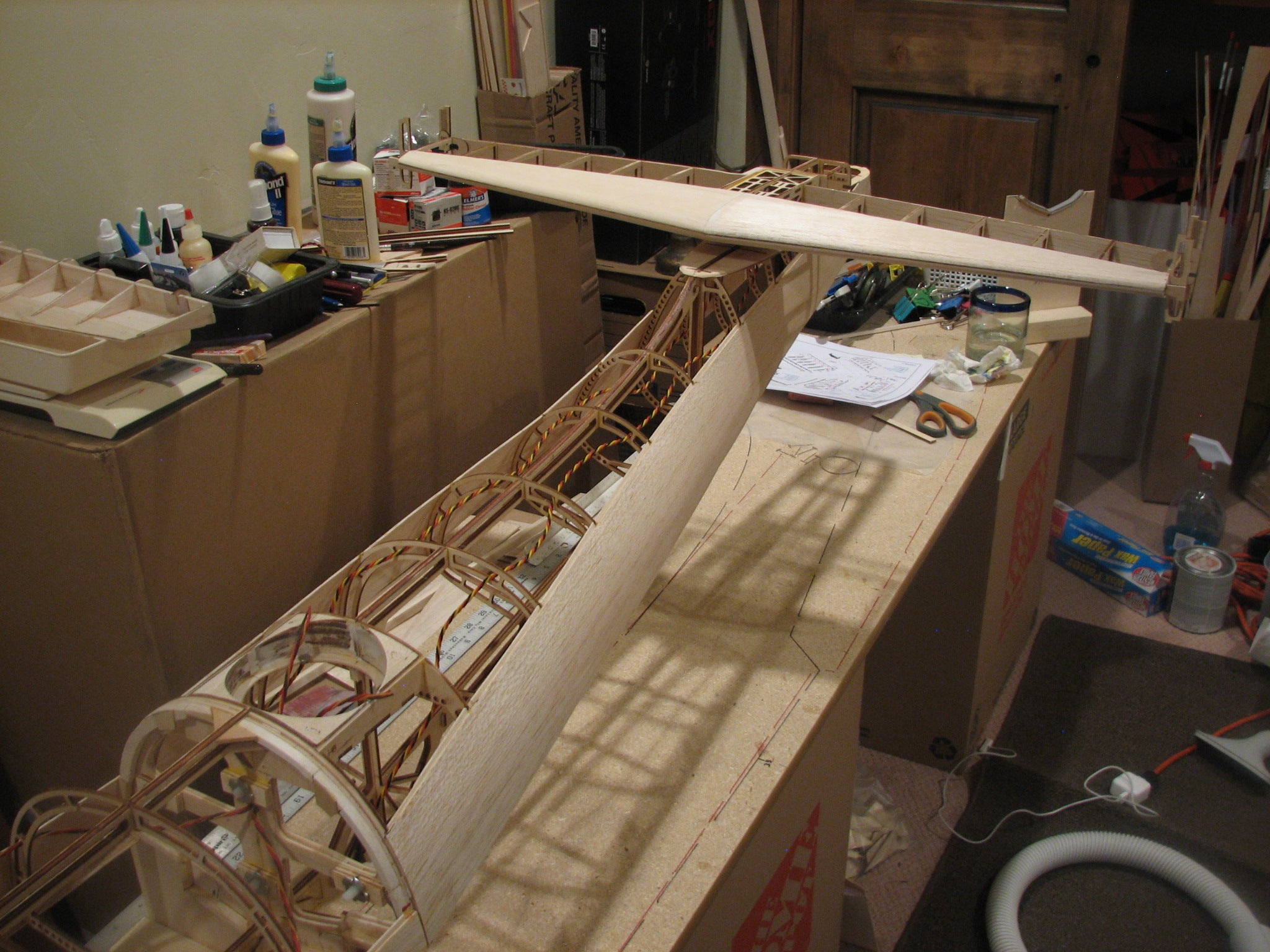

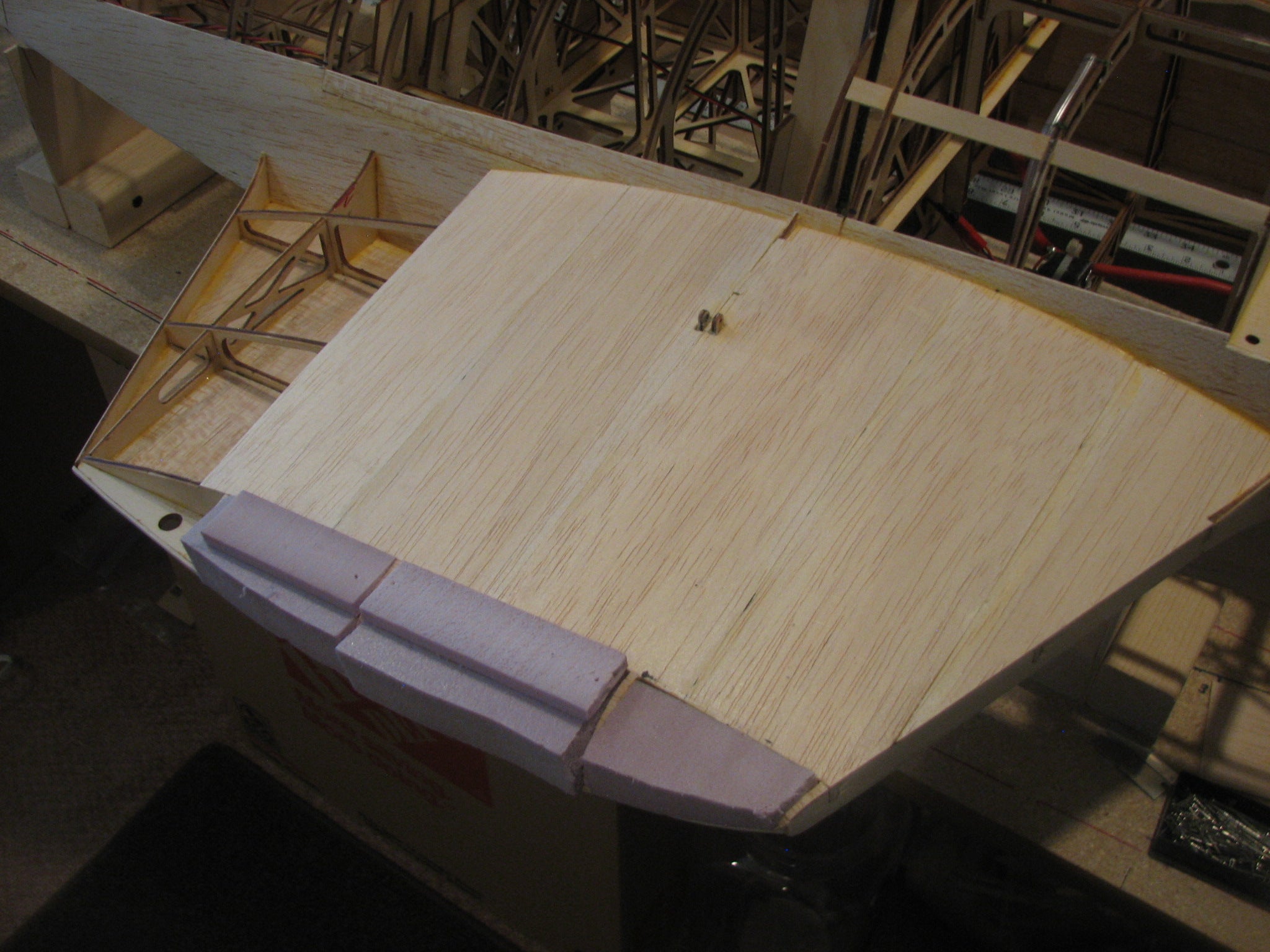

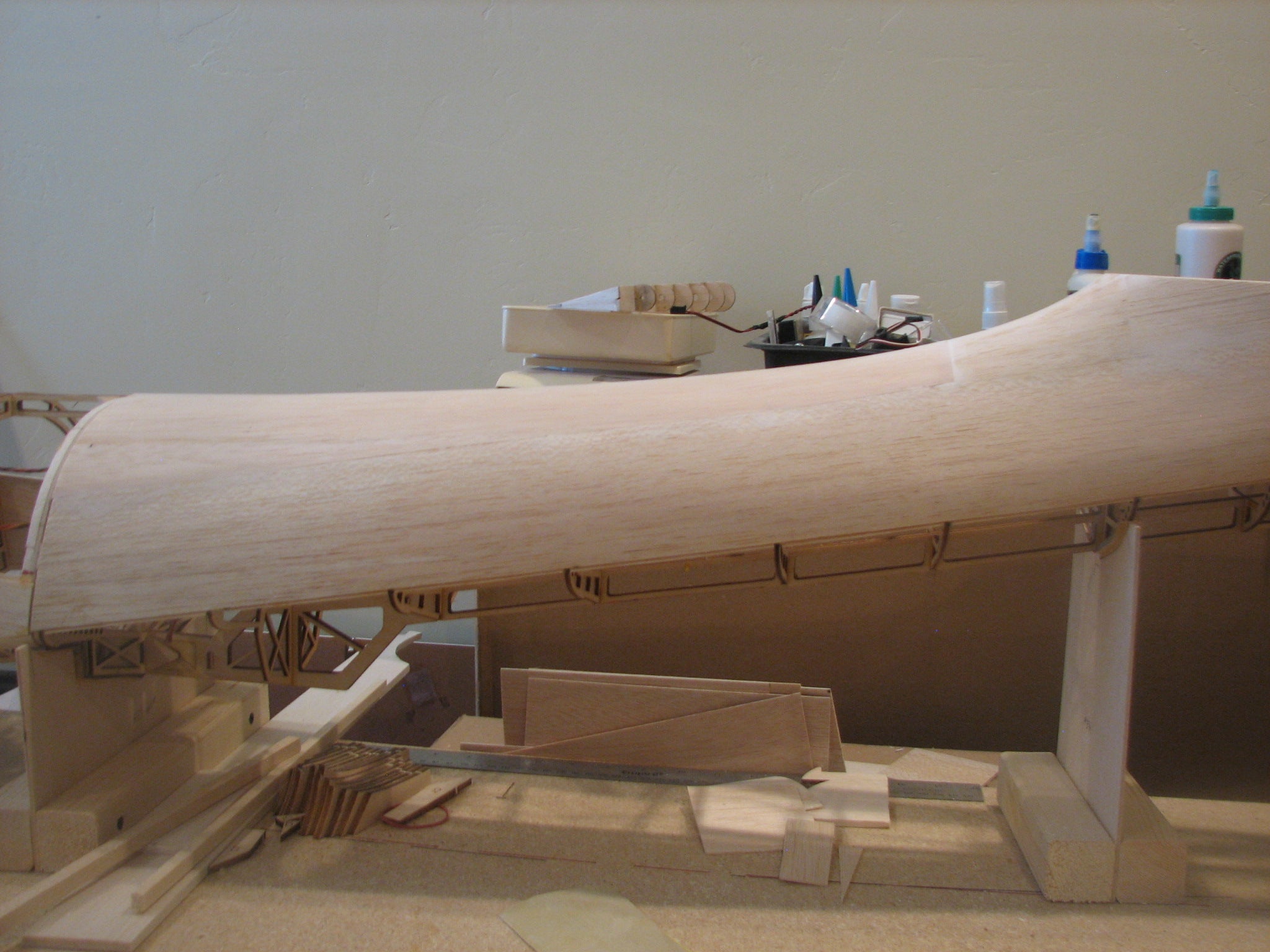

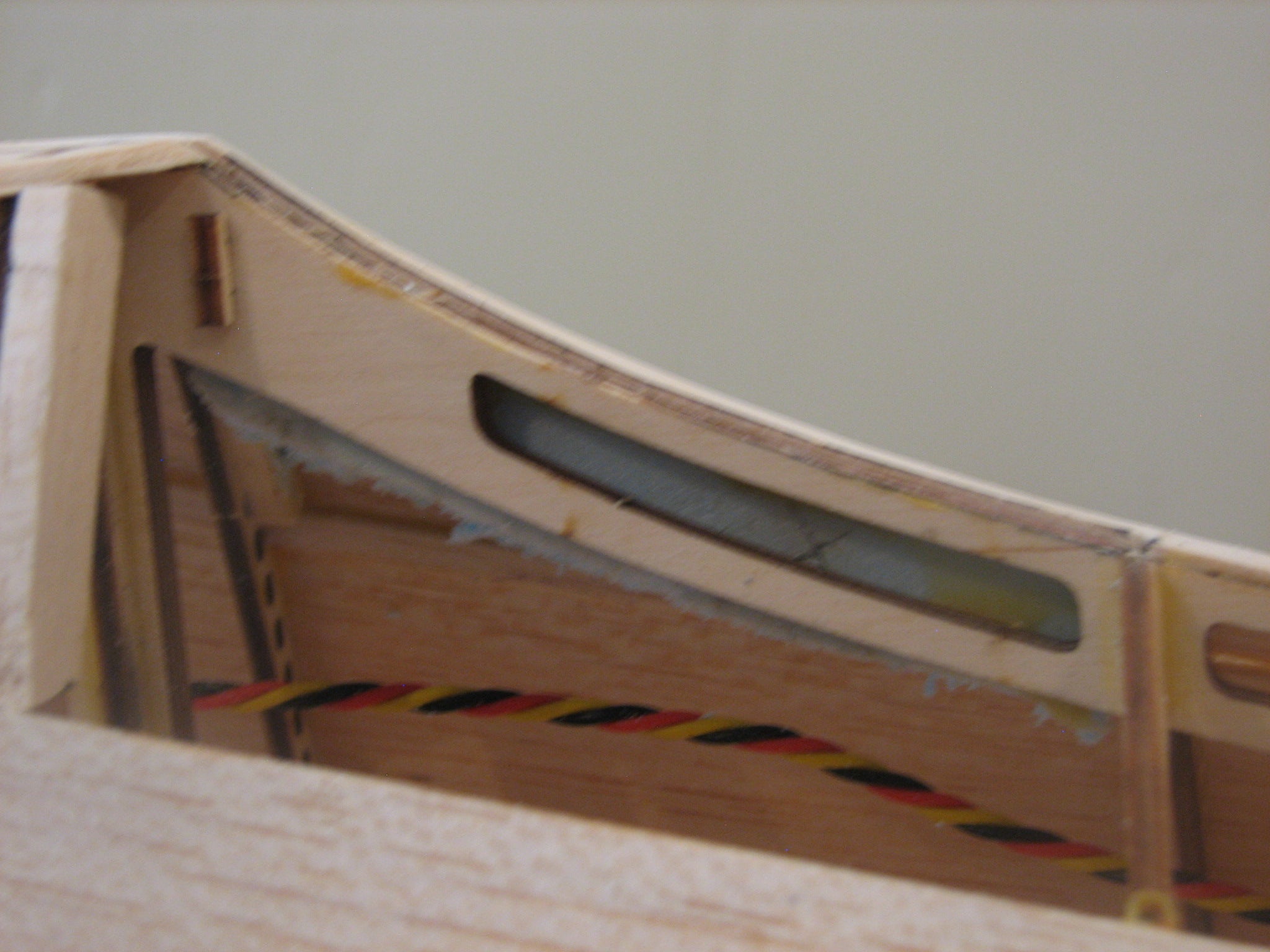

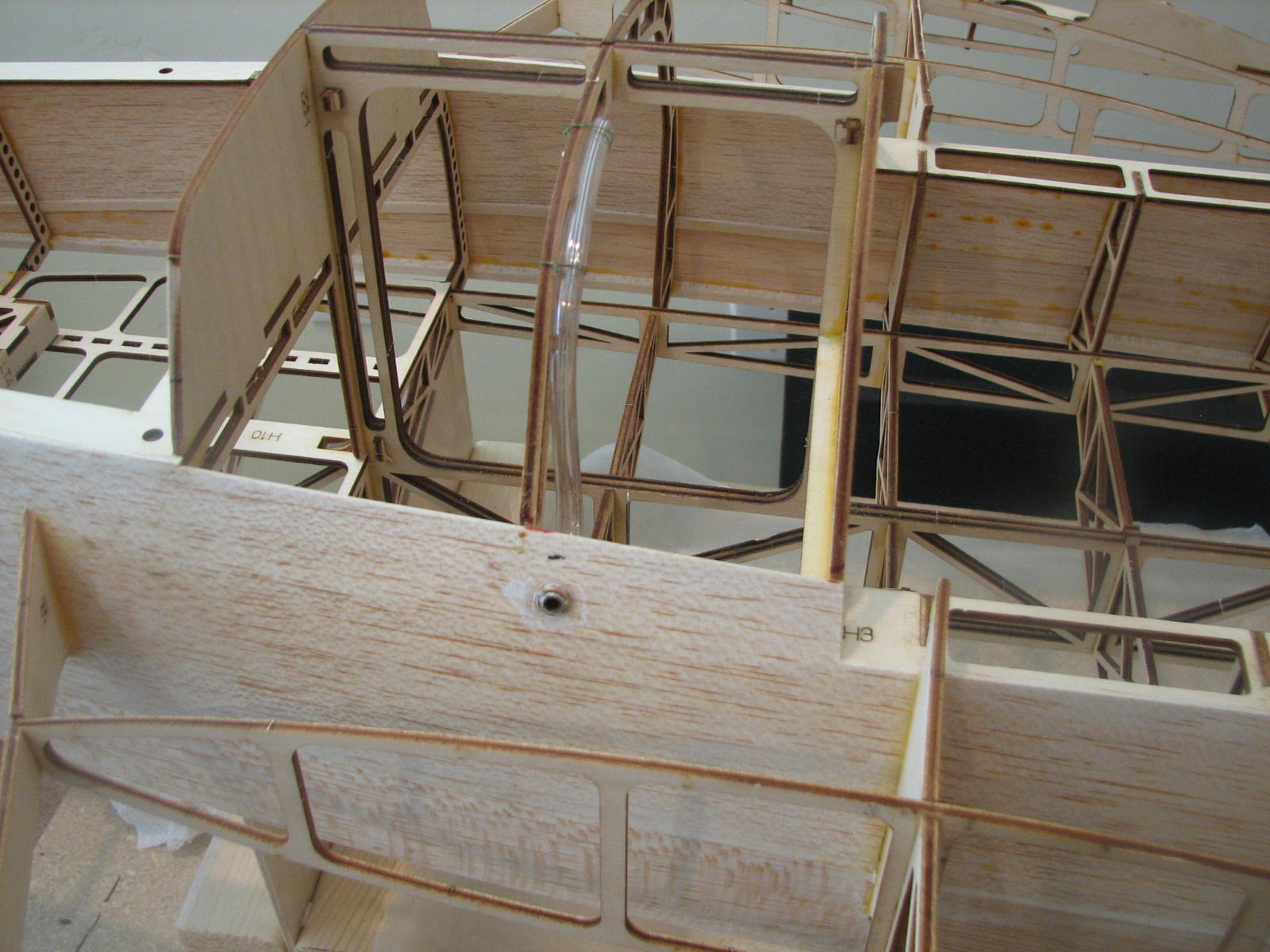

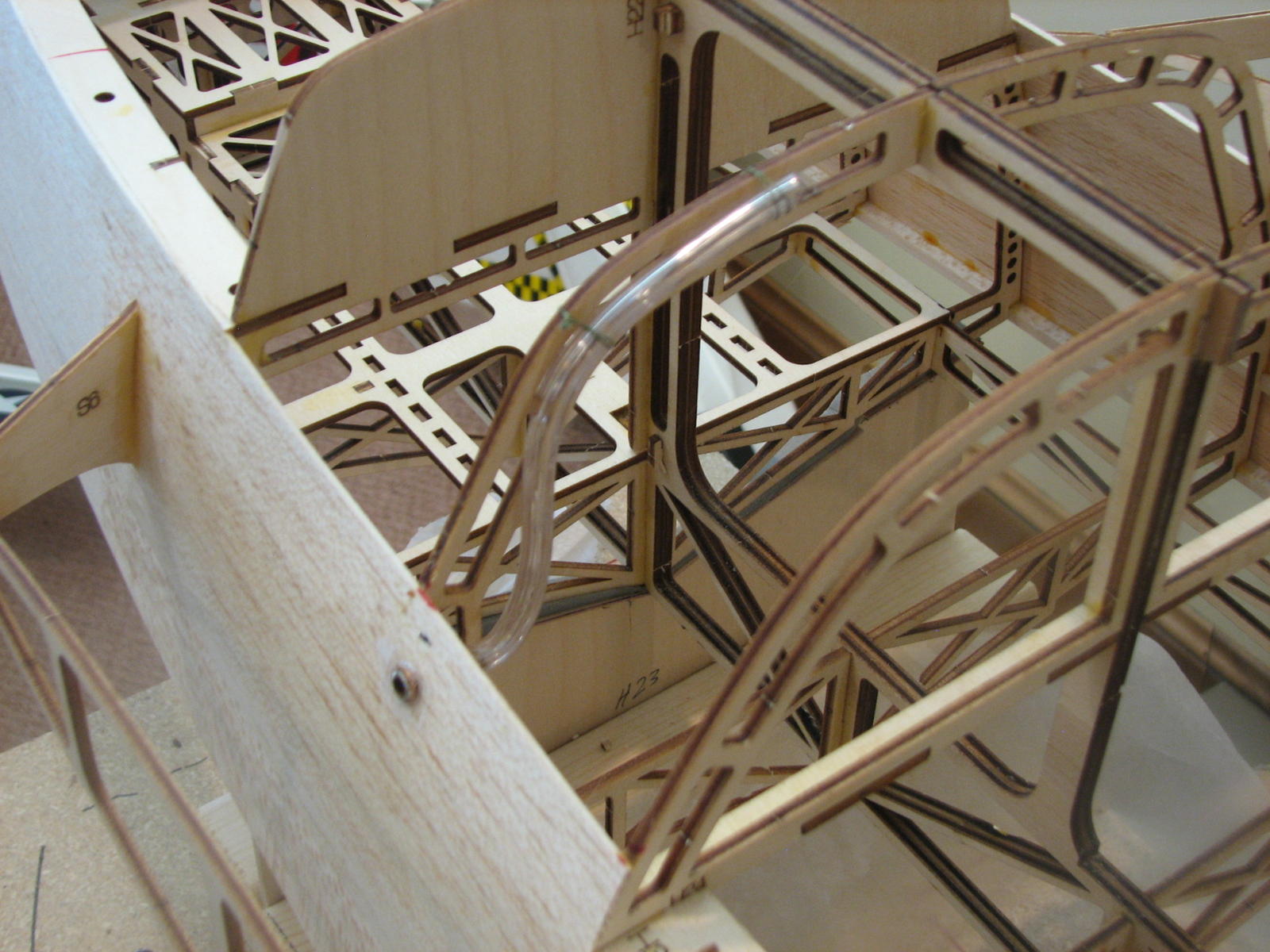

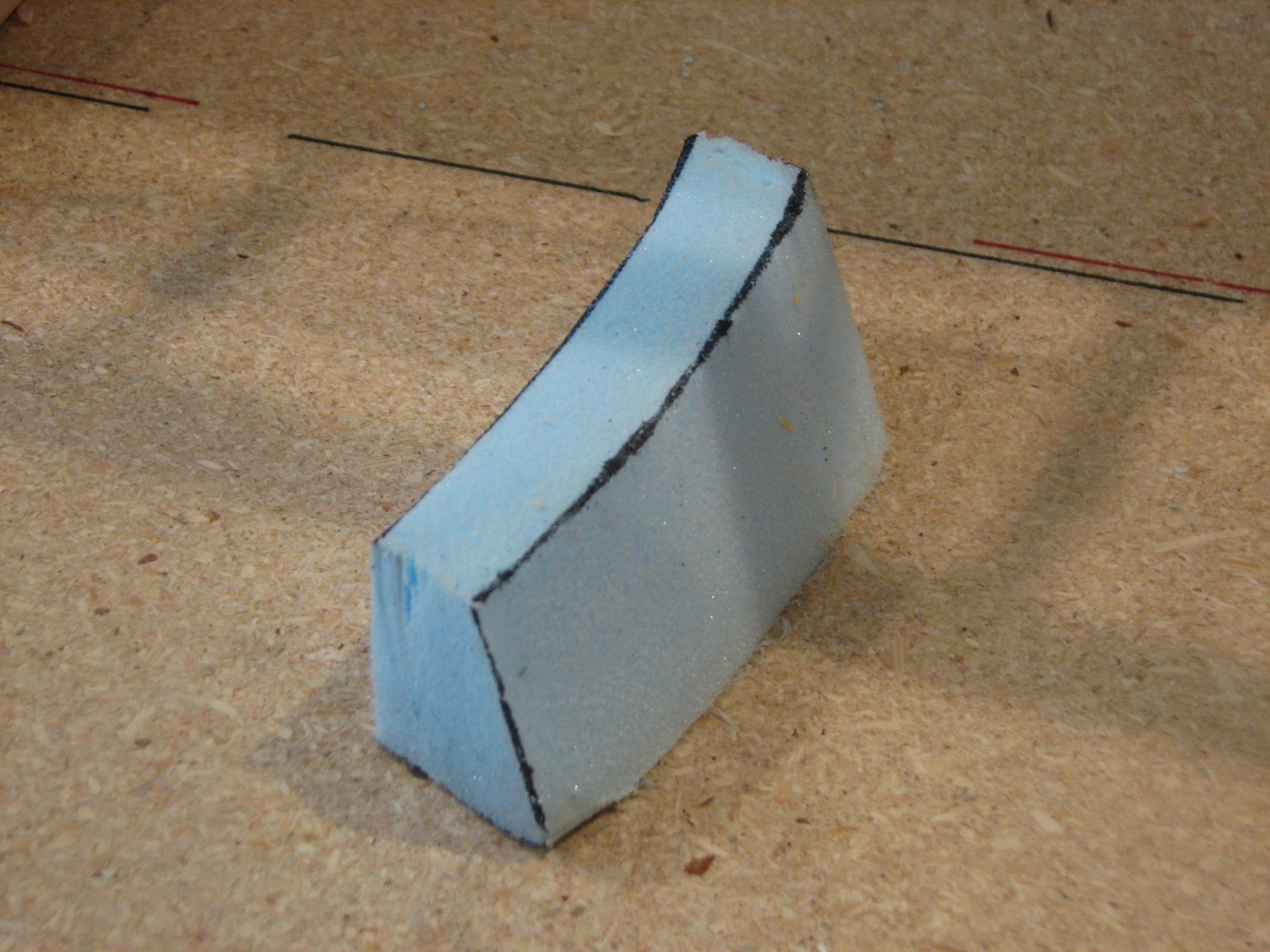

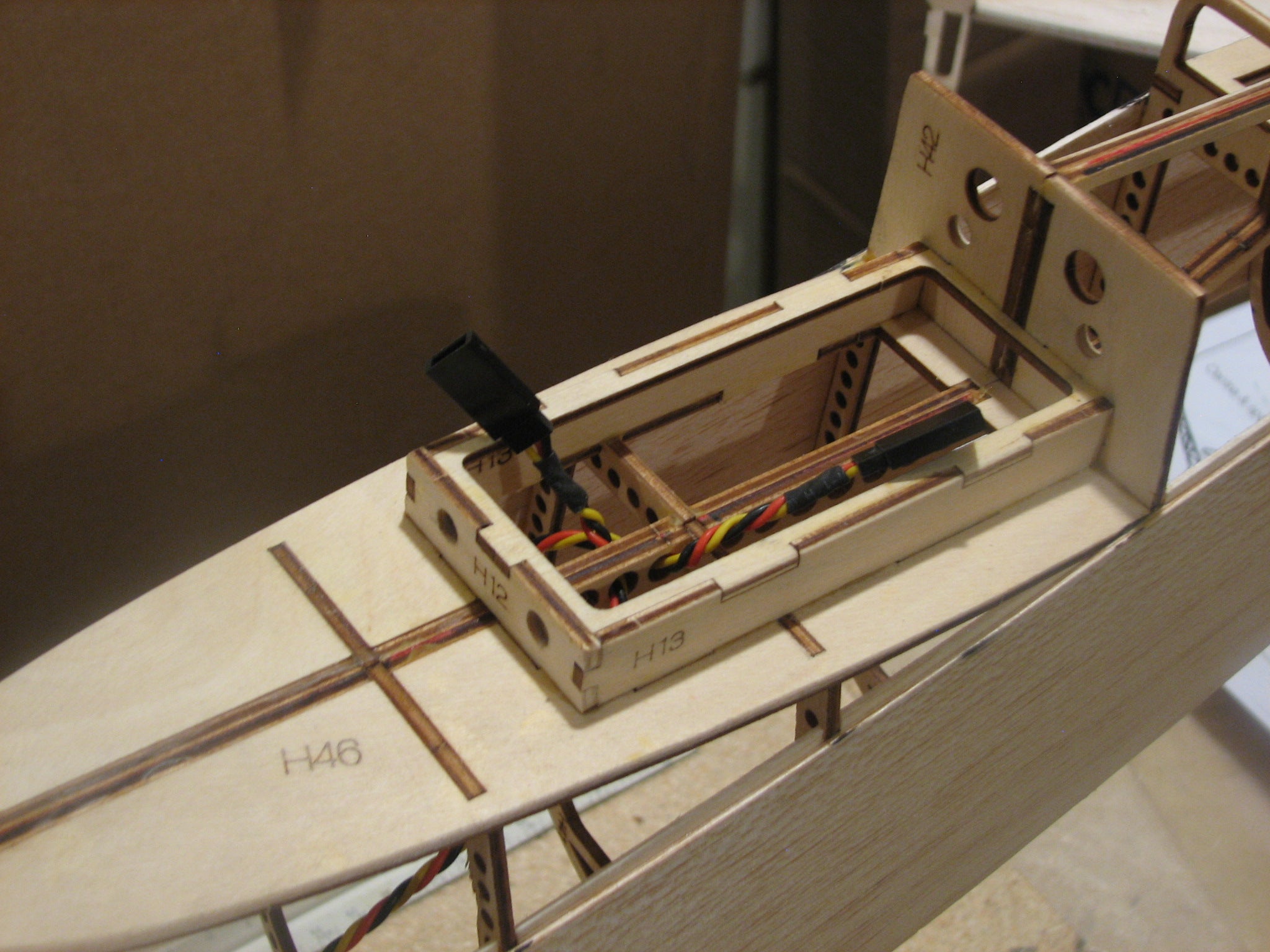

Hier nog wat foto's uit Utah :

Mvg,

Bart



[corvl]

wow ...wat een constructie !



[13048]

Tempo zit er ook goed in! gaat echt hard



[Bart83]

Bedankt heren , Jim gaat idd erg snel :

Mvg,

Bart



[Bart83]

Nog een Do24K in 1:10 !

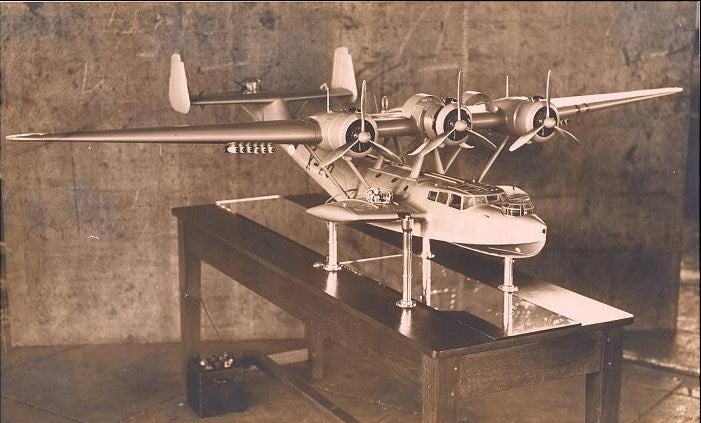

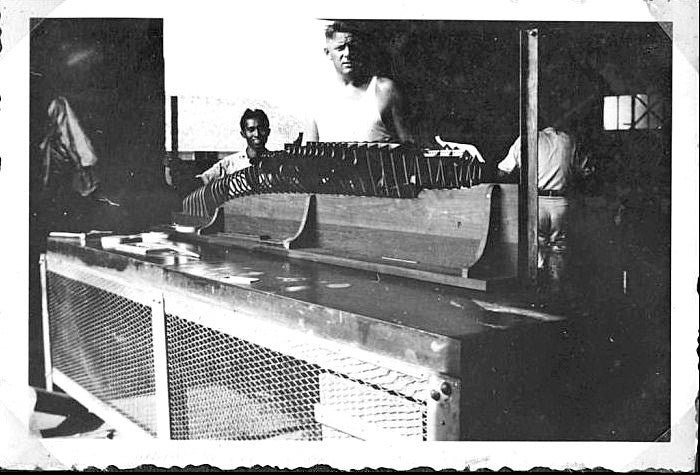

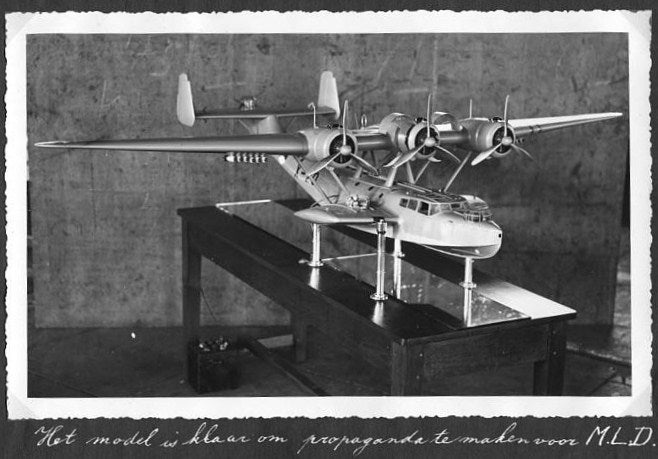

Via een forumlid van dutch aviation enkele foto's gekregen van een schaalmodel van een MLD Do24K. Ik hoop meer informatie over dit model te verkrijgen.

Mvg,

Bart

Mvg,

Bart



[Bart83]

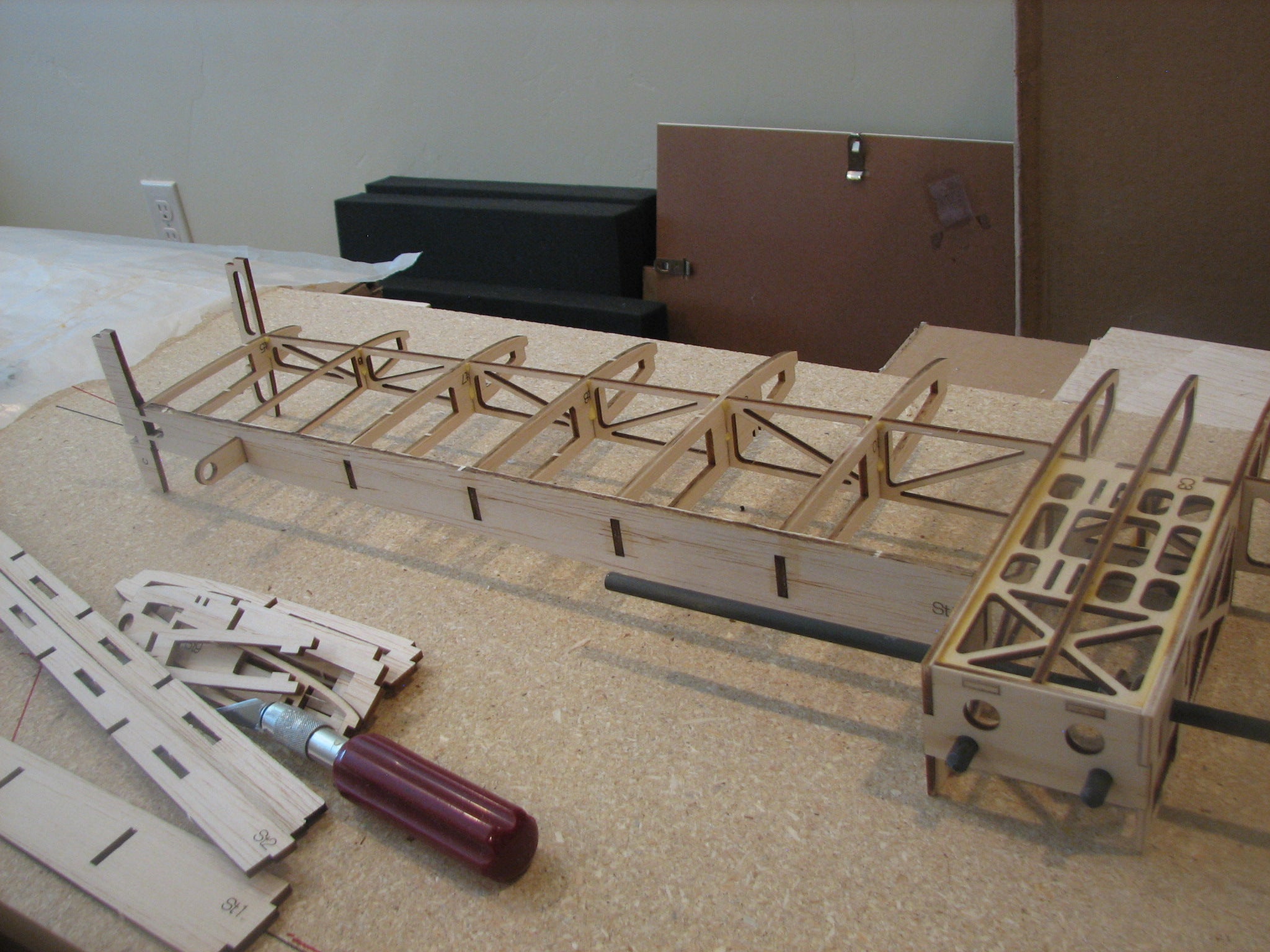

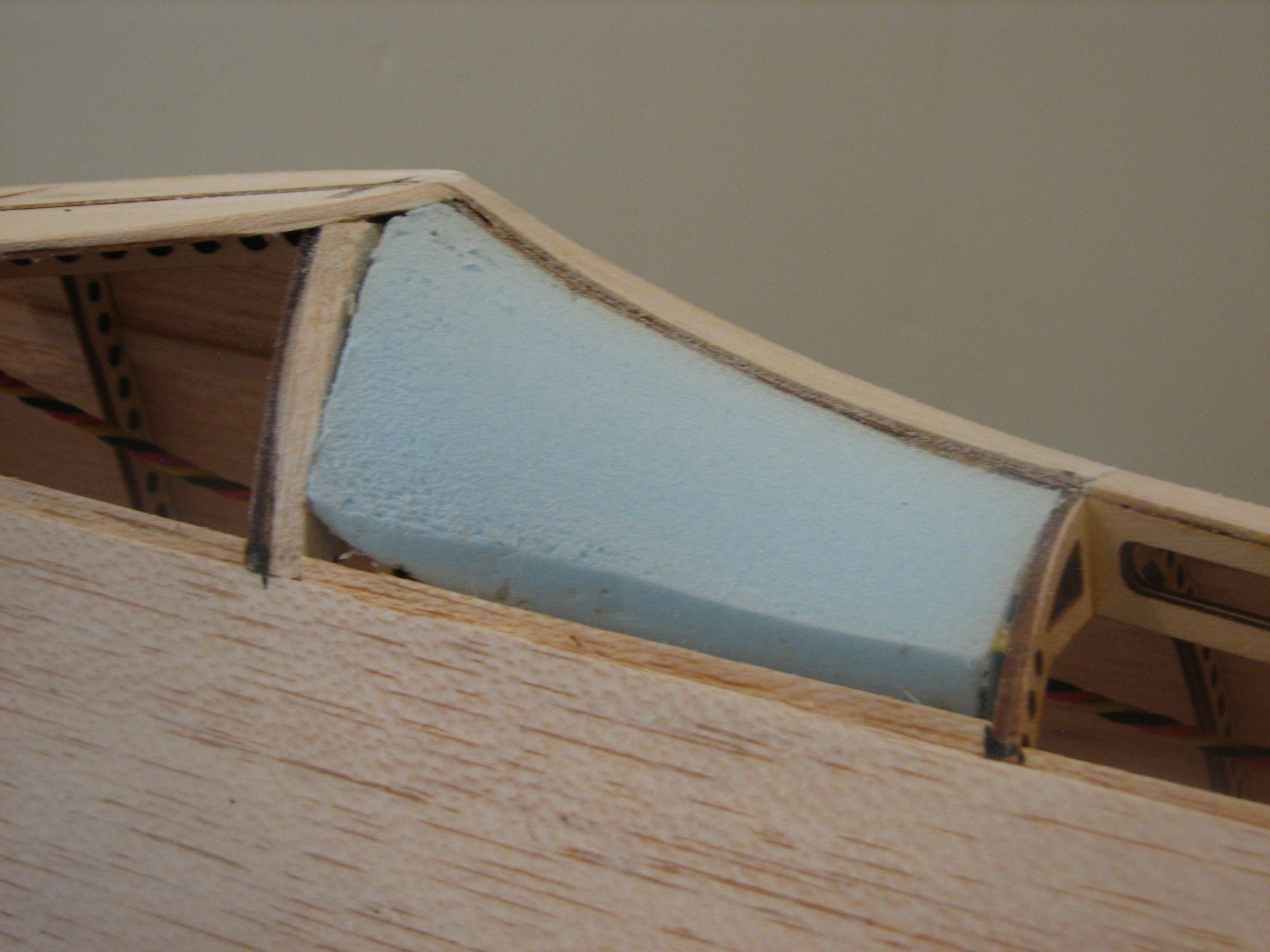

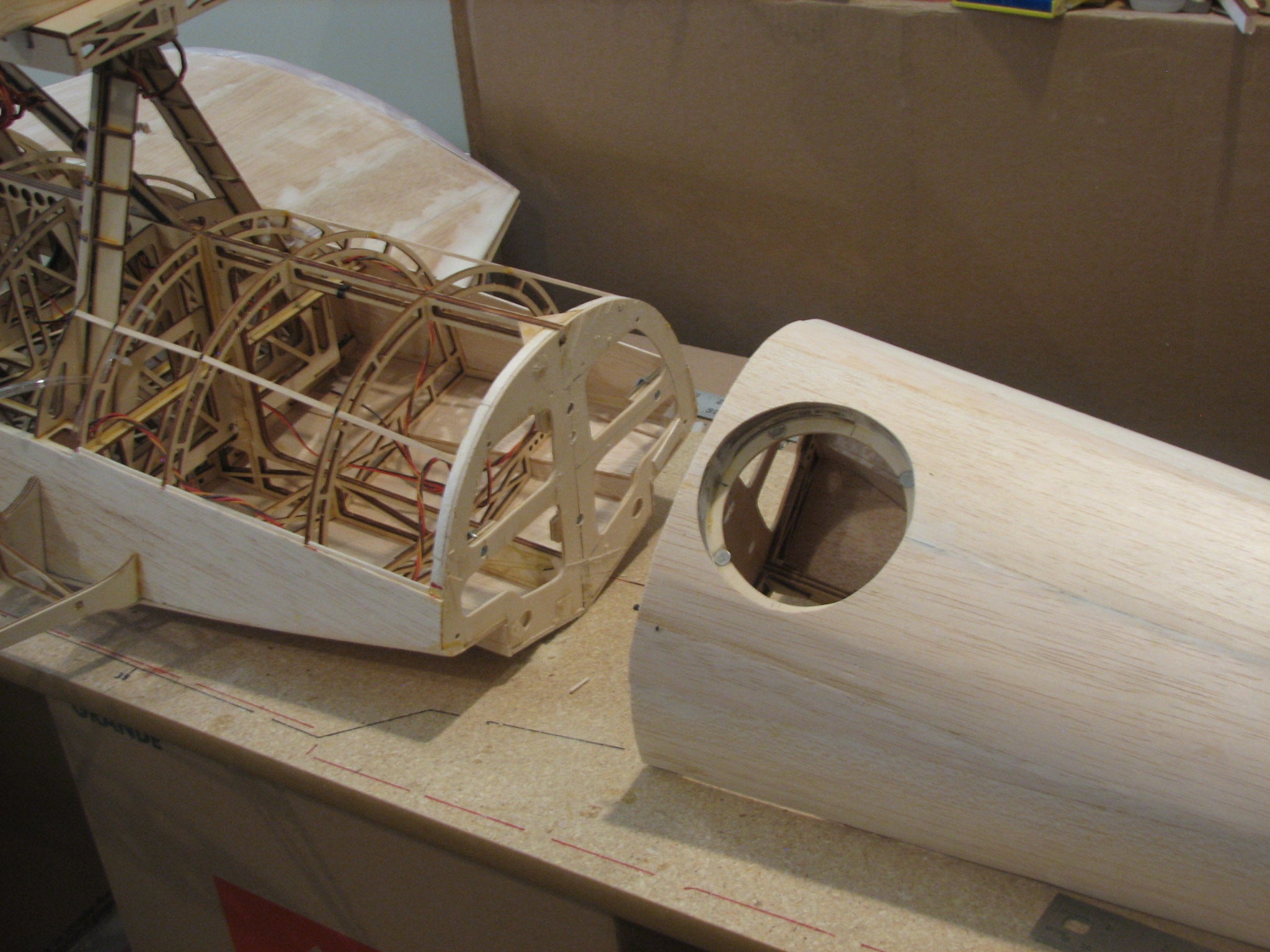

vorderingen van Jim in Utah

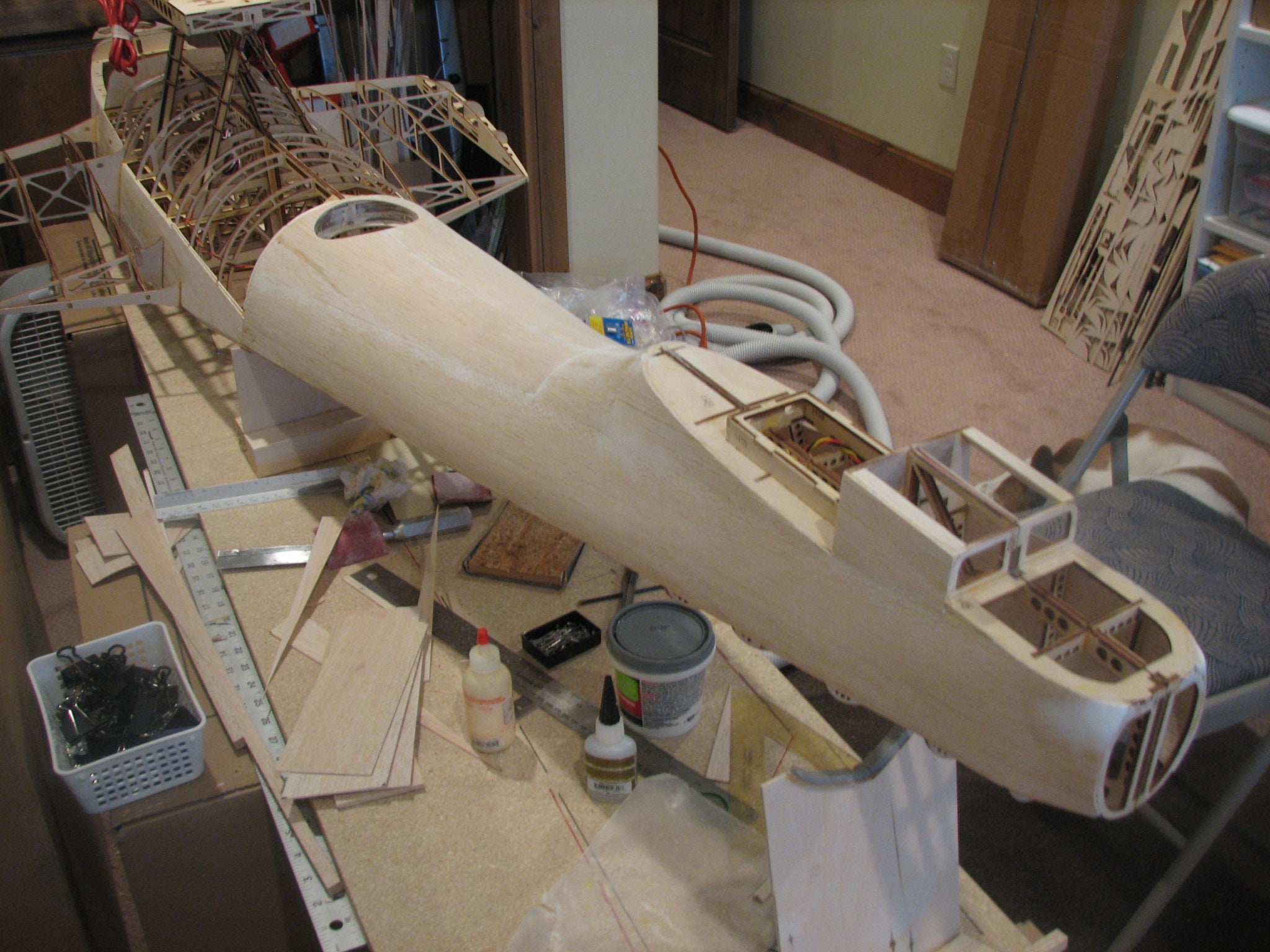

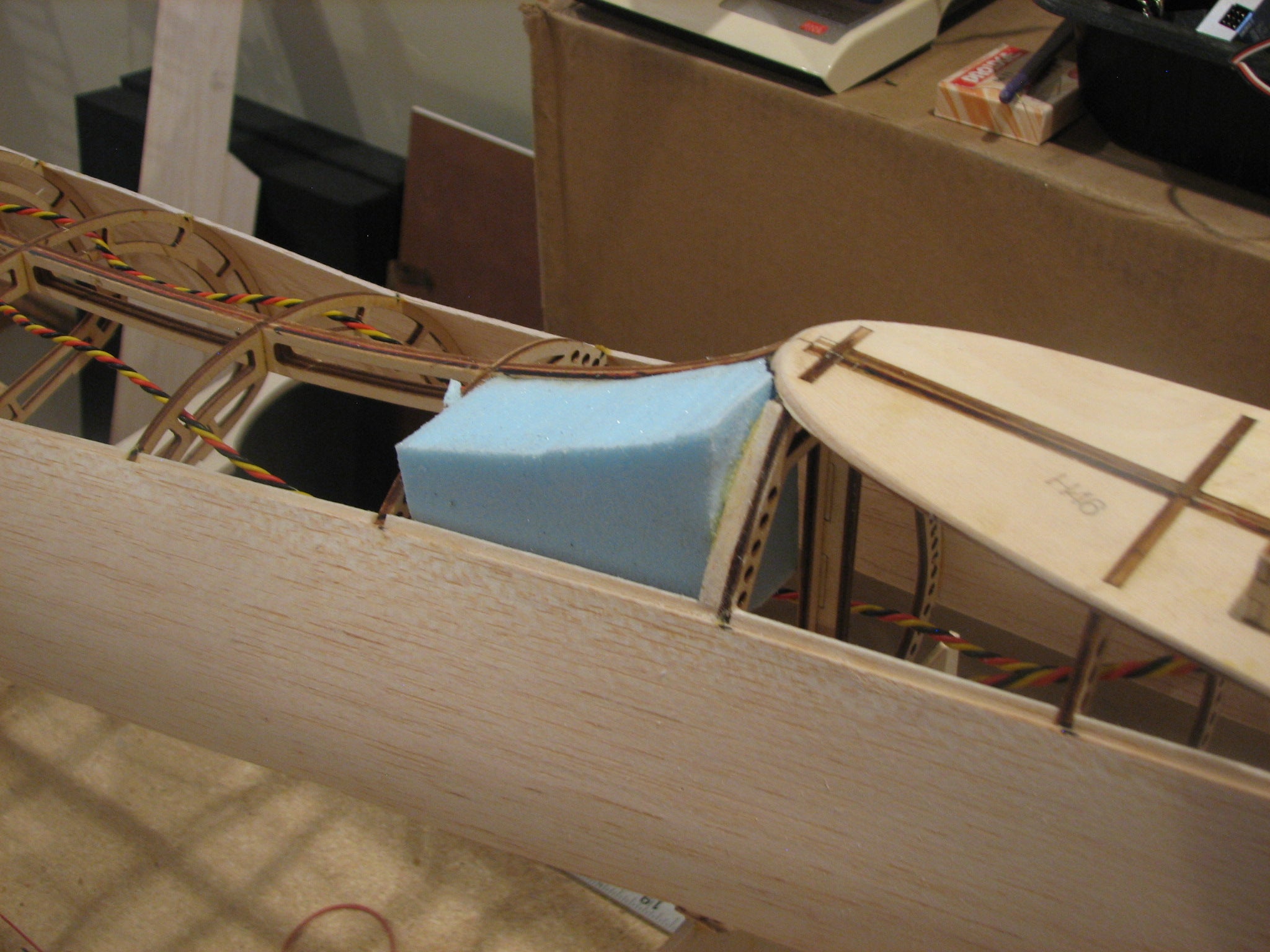

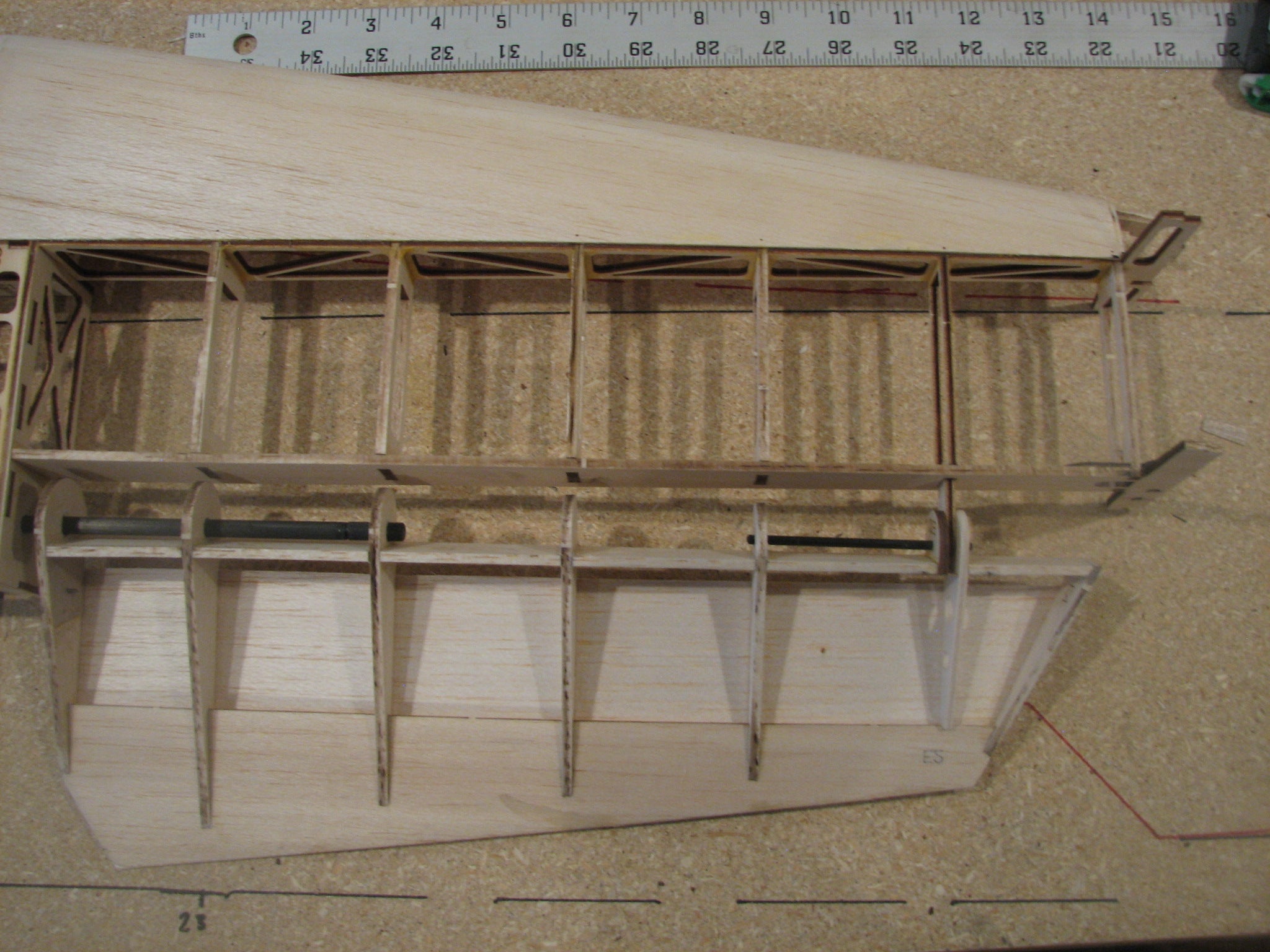

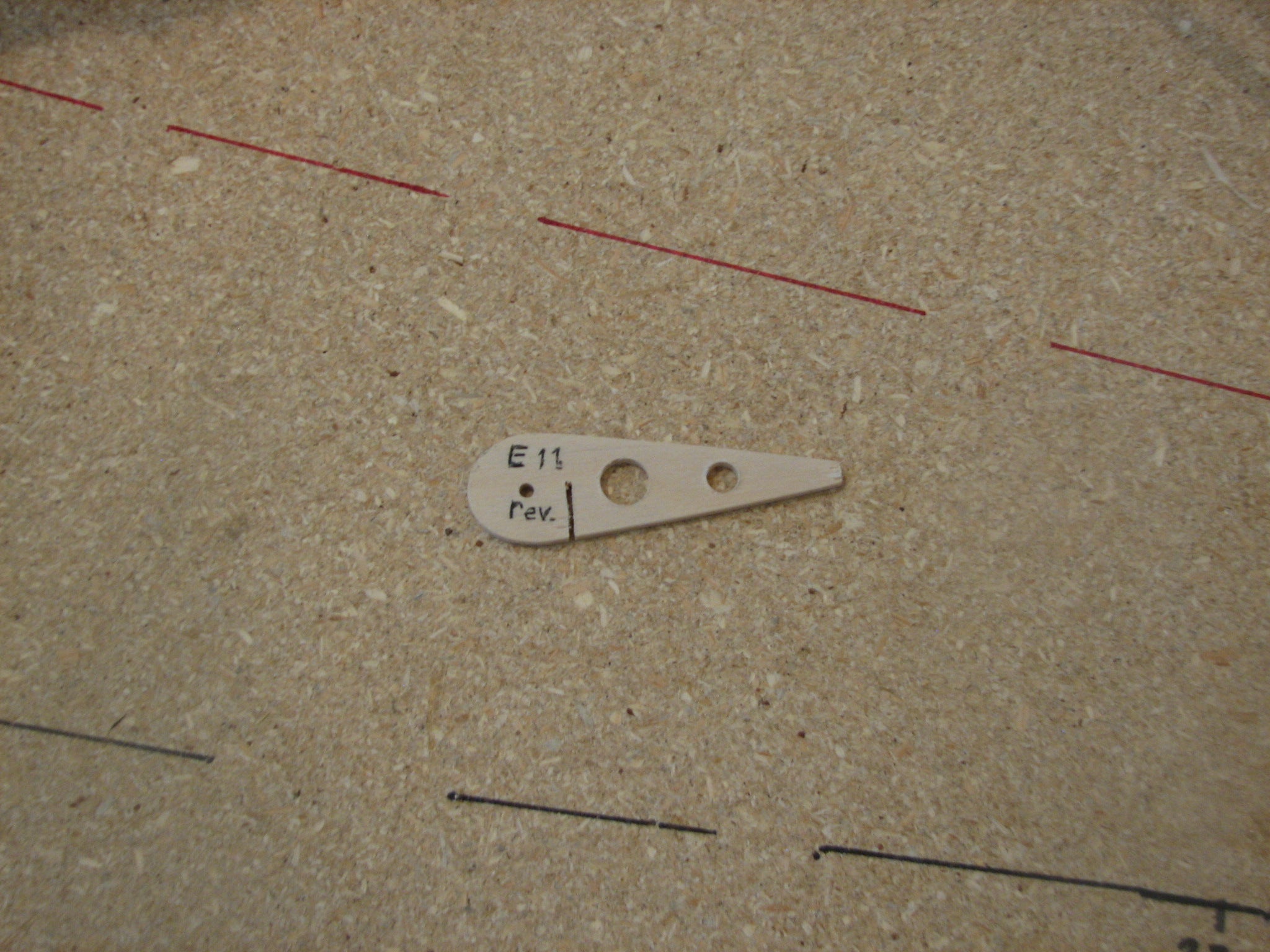

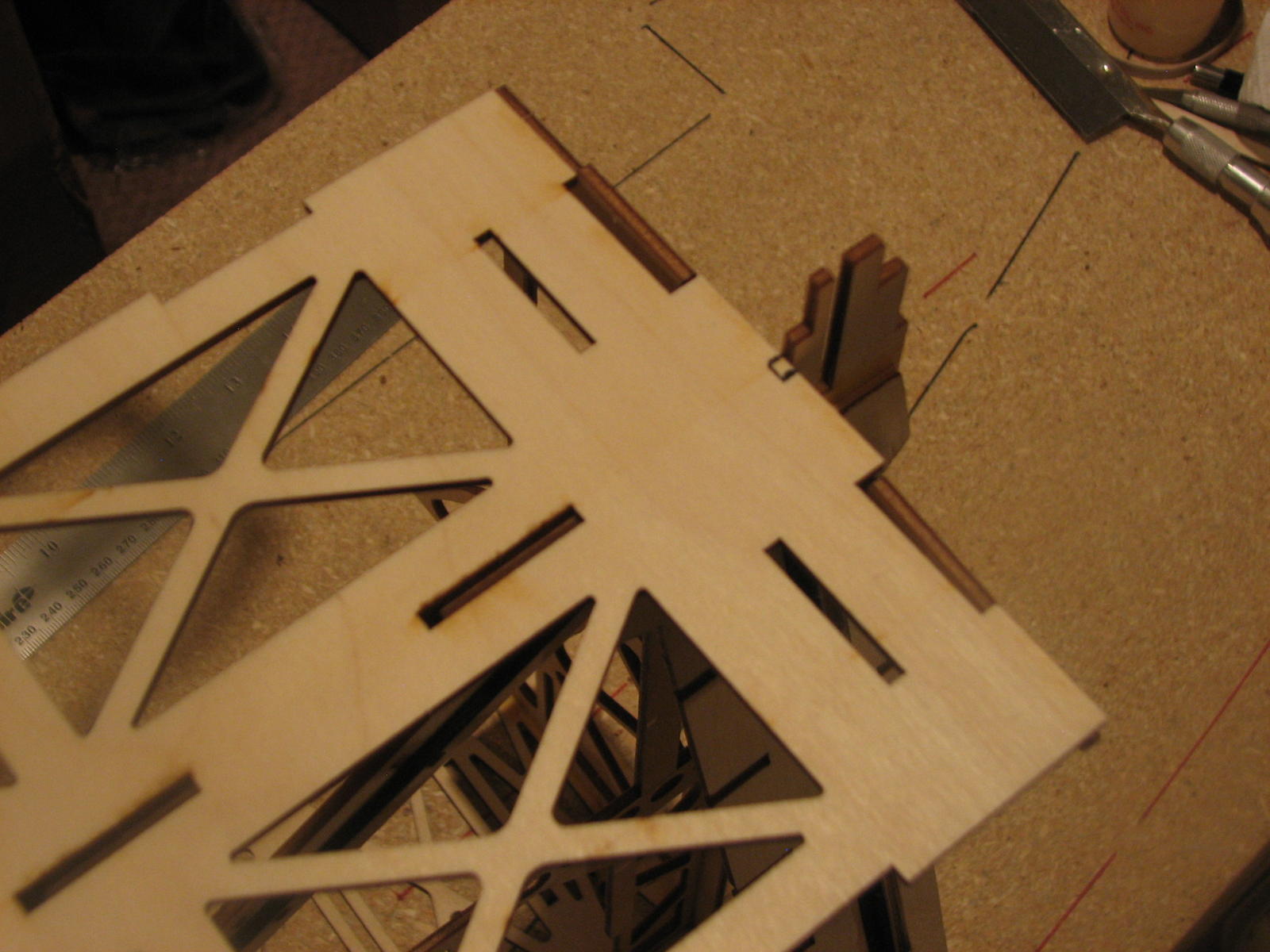

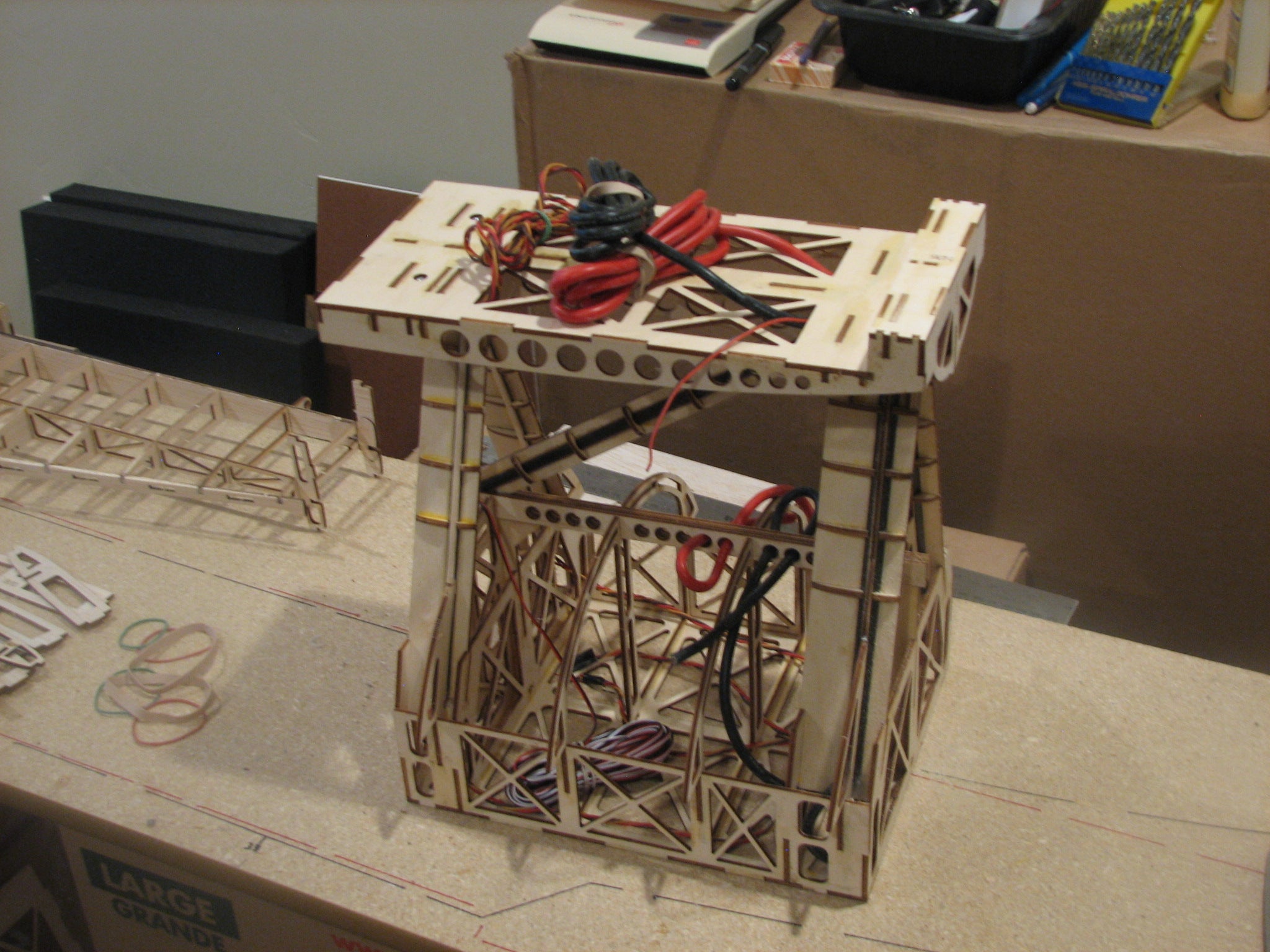

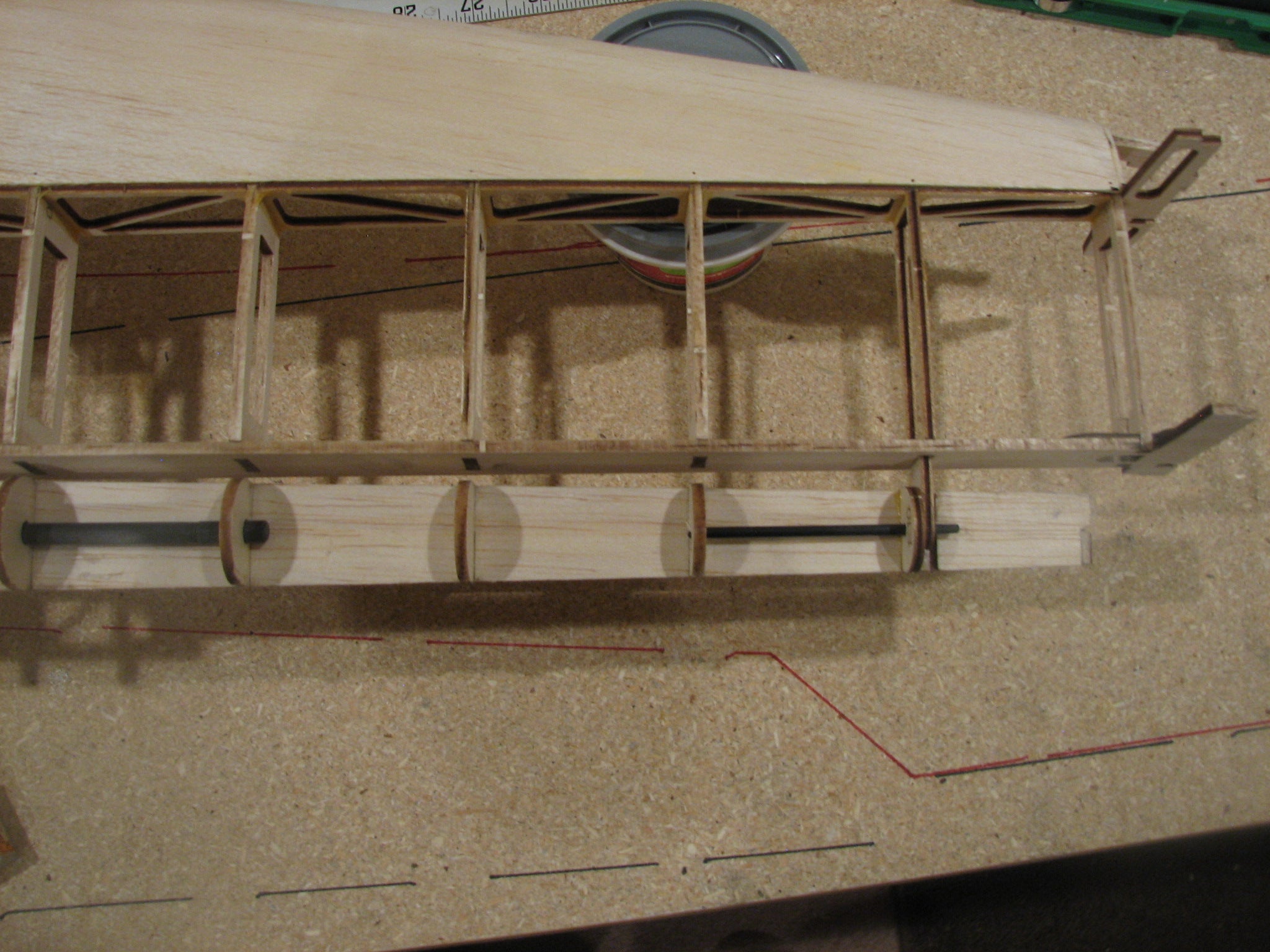

Hier nog enkele plaatjes van de bouw :

Mvg,

Bart



[j.weel]

een bloedmooi model maar wel heel erg complex
ik denk dat I een stuk lichter zou kunnen



[Thieu]

...ik denk dat I een stuk lichter zou kunnen

Heb ik me ook zitten afvragen. Als je het frame bekijkt zie je een wirwar van houten spanten en delen.
Alleen, bij nadere beschouwing zie je dat in elk spantje en onderdeel uitsparingen zitten zodat daar het optimale aan gewichtsbesparing is bereikt. En juist omdat elk onderdeel uitsparingen heeft en je overal doorheen kijkt zie je die wirwar ook en lijkt het zwaarder als het is (denk ik )



[jan brilman]

'I love it when a plan(e) comes together!' H. Smith.


Ik denk niet dat het veel lichter zou kunnen. :nooo:

Uitgekiende constructie: heel veel hele lichte delen.

Was vroeger (zonder CAD-CNC-laser cutting etc.) niet haalbaar, nu wel.

Mooi hoor.


jan.



[Bart83]

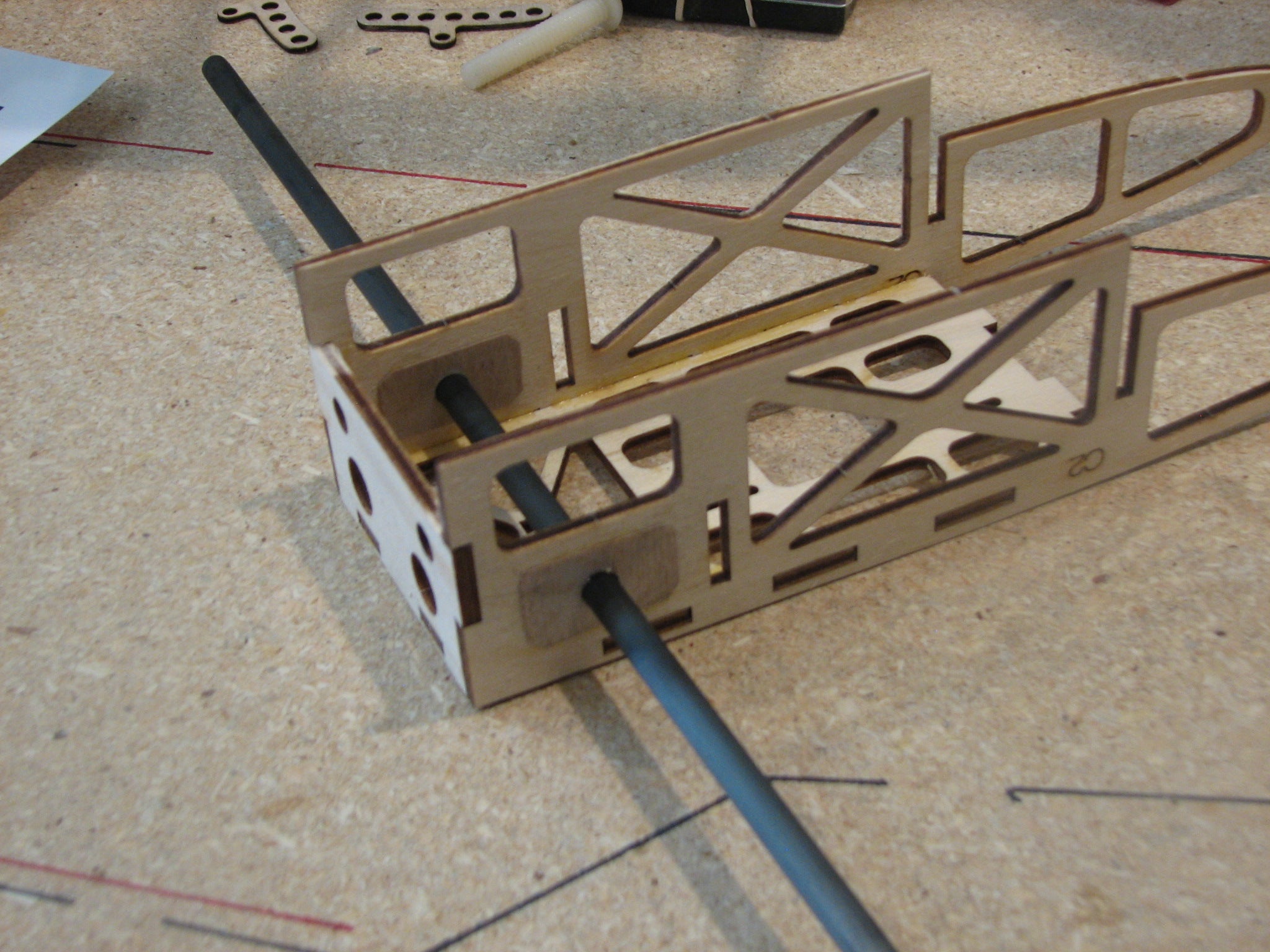

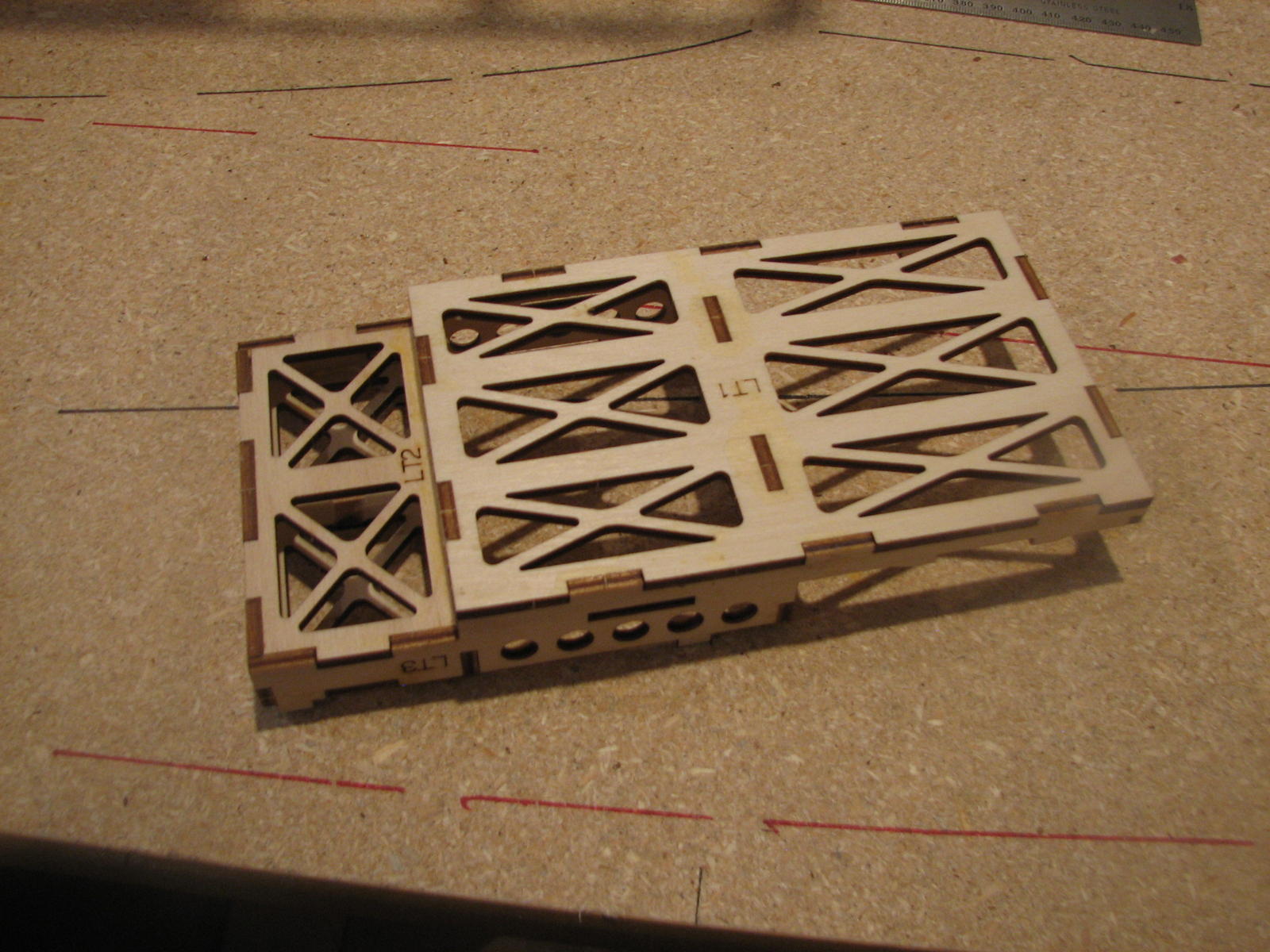

Jan heeft gelijk , de onderdelen bestaan voor het grootste deel uit lucht. Voordat ik besloten heb de constructie uit 1/8 triplex te maken heeft Gary een aantal ribben gelaserd om zo het eea te beoordelen. Zie onderstaande filmpjes , aan het einde van de filmpjes worden de onderdelen gewogen.

Mvg,

Bart



[Garnaal]

Het is echt schitterend allemaal. Diep respect voor je tekenwerk.

Alleen.. 1 ding komt op mij een beetje raar over, wellicht dat ik het verkeerd begrijp. Je geeft aan een streefgewicht van 6kg te hebben, ik ga er dan vanuit dat je het over een kale, lege, ongespoten kist hebt? ruwbouw zonder electronica?

Zo niet, zet het maar uit je hoofd. Zo'n romplengte en span, zo'n complexe constructie, dan 3 motorig, etc.. die kist gaat vliegklaar tussen de 10 en 15 kg wegen, minimaal.

Ik zie ook dat alles heel licht gemaakt is, de constructie is echt een kunstwerk, prachtig, naar mijn mening wel iets over-engineered, maar dat mag de pret niet drukken, het is gewoon kunst. Echter, het blijft een enorme kist.

Als je bv. kijkt naar de kunstvlucht-mensen, die hebben al moeite om een 2m kist welke veeeeeeeeel eenvoudiger is qua constructie en maar 1 motor heeft, onder de 5kg te houden. 6kg voor dit model is, als het 'vliegklaar' zou zijn, volstrekt onrealistisch.



[Bart83]

@ Garnaal ,

Het streefgewicht van 6kg is inderdaad een beetje te optimistisch. Ik denk dat de kist 8 tot 9 kg gaat wegen vliegklaar.

Kunstvlucht kisten hebben veel meer motor vermogen en dus ook veel grotere accu's. Mijn Empire vliegboot van 210cm spanwijdte welke 4 motorig is weegt vliegklaar 2750 gram. Dhr Rolf Breitinger heeft een voledig composiet Do24 gebouwd in 1:10 en die weegt vliegklaar 10kg.

Mvg,

Bart



[Garnaal]

Het streefgewicht van 6kg is inderdaad een beetje te optimistisch. Ik denk dat de kist 8 tot 9 kg gaat wegen vliegklaar.

De tijd zal het leren

Kunstvlucht kisten hebben veel meer motor vermogen en dus ook veel grotere accu's. Mijn Empire vliegboot van 210cm spanwijdte welke 4 motorig is weegt vliegklaar 2750 gram. Dhr Rolf Breitinger heeft een voledig composiet Do24 gebouwd in 1:10 en die weegt vliegklaar 10kg.

Kijk.. en waarom denk jij dan tov die 10kg nog 1-2kg te kunnen gaan besparen? Is dat ergens op gebaseerd, berekeningen uit rhino, of gewoon een gevoel?

Kunstvluchtkisten hebben idd naar verhouding belachelijk veel vermogen, maar maar 1 motor en 1 regelaar. Jouw Empire vliegboot is al 60cm kleiner (en geloof mij, 60cm is veel!) en simpeler van constructie. Gewicht gaat bijna kwadratisch tov vleugelspan, wat dat betreft.

Hoe dan ook, ik hoop voor je dat je gelijk hebt, want lichter is natuurlijk altijd mooier. Maar ook als ie 10kg wordt, zal ie nog best vliegen denk ik.

Wat voor aandrijving/accu's/regelaars/servo's ga je gebruiken?

Oh en voordat het gemist is: schitterend project. Echt welgemeend diep respect voor je ontwerpkunsten, het is prachtig.



[Bart83]

Bedankt Garnaal. De kist zal worden aangedraven door 3 Power 32 motoren en 3 4cells lipo. Het streefgewicht is gewoon een ruwe schatting.

btw , Heb je Ivan pettigrews Marin Mars wel eens gezien 3m span , 4 motoren en +- 4kg vlieggewicht.

Hier kan je de bouw de Do24 in USA volgen :

Scale Build-Off 3 - 103 inch Dornier 24k Lasercut kit Prototype No.1



[Garnaal]

Oh, het kan best hoor, maar deze kist is gewoon best complex qua constructie, en veel schaaldetails, en dat maakt het gewicht vaak niet beter. Maar genoeg gezeken, wat ie straks weegt, weegt ie, en hij zal met alle genoemde gewichten volgens mij prima vliegen.

Prachtige foto's. Niets zo mooi als balsa ruwbouw



[j.weel]

hoe je het ook wend of keert
het blijft een geweldig model
een pracht resultaat van veel onderzoek naar hoe en wat
het is een lange weg geweest
maar dan heb je ook wel wat

als ik ooit een watervliegtuig bouw dan zal deeze zeker tot men keuzepaketten horen

al vind ik de hele grote do vliegboot ook geweldig
heb ik eens tekeningen van gemaakt maar ik ben ze kwijt en alle gegevens ook



[Bart83]

Hoi Jeroen , het zou erg tof zijn als je er ook een zou bouwen.

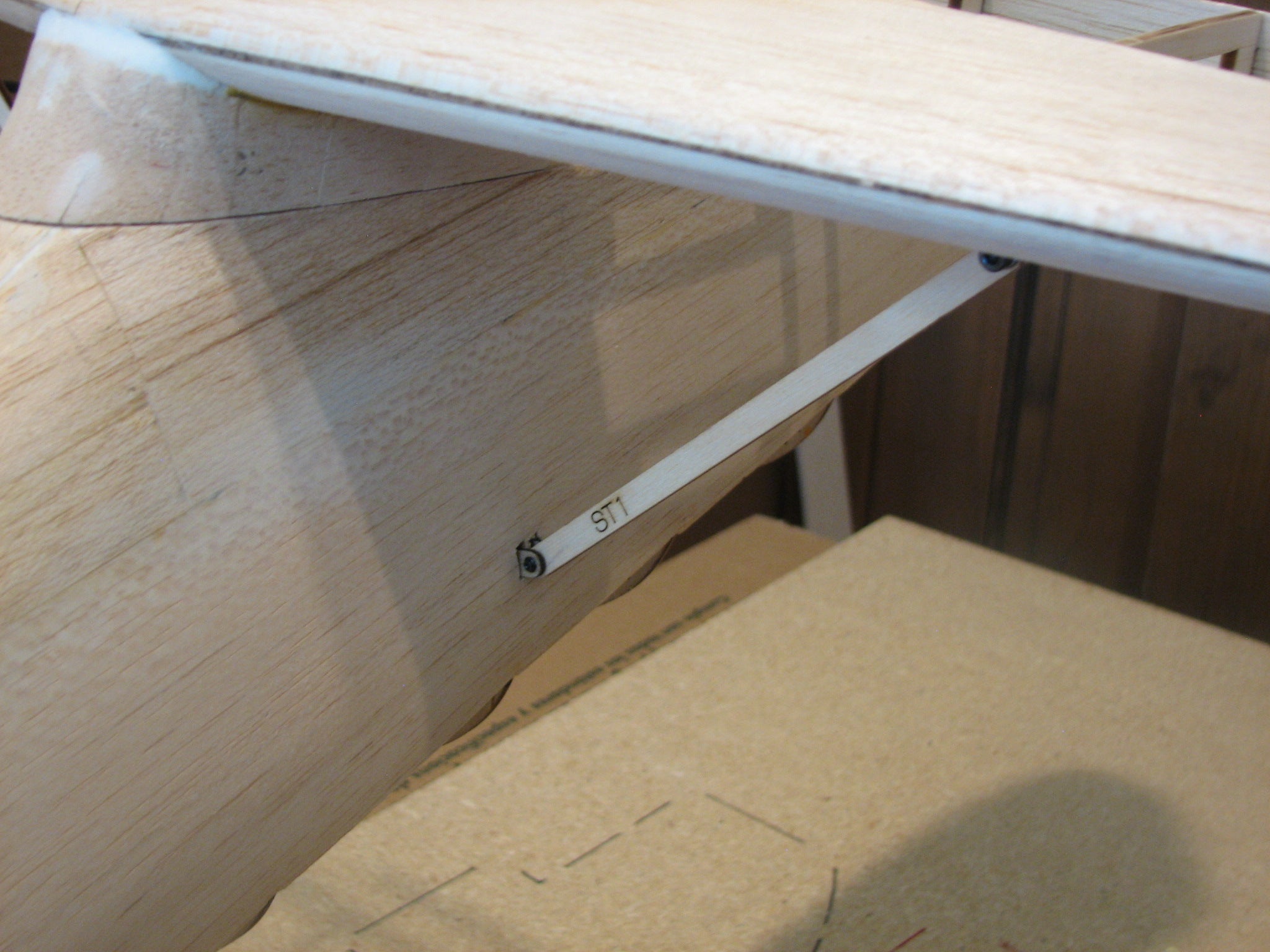

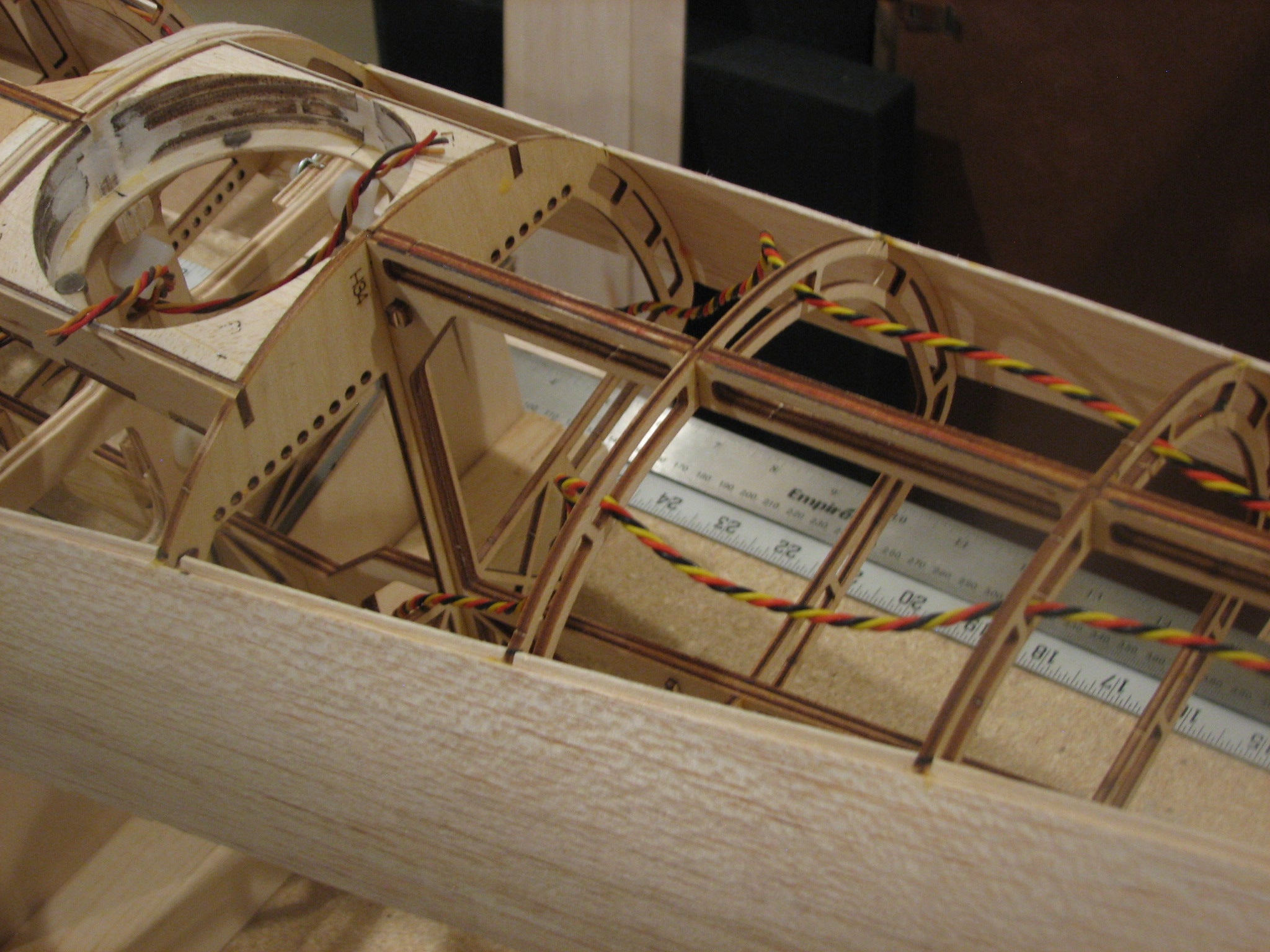

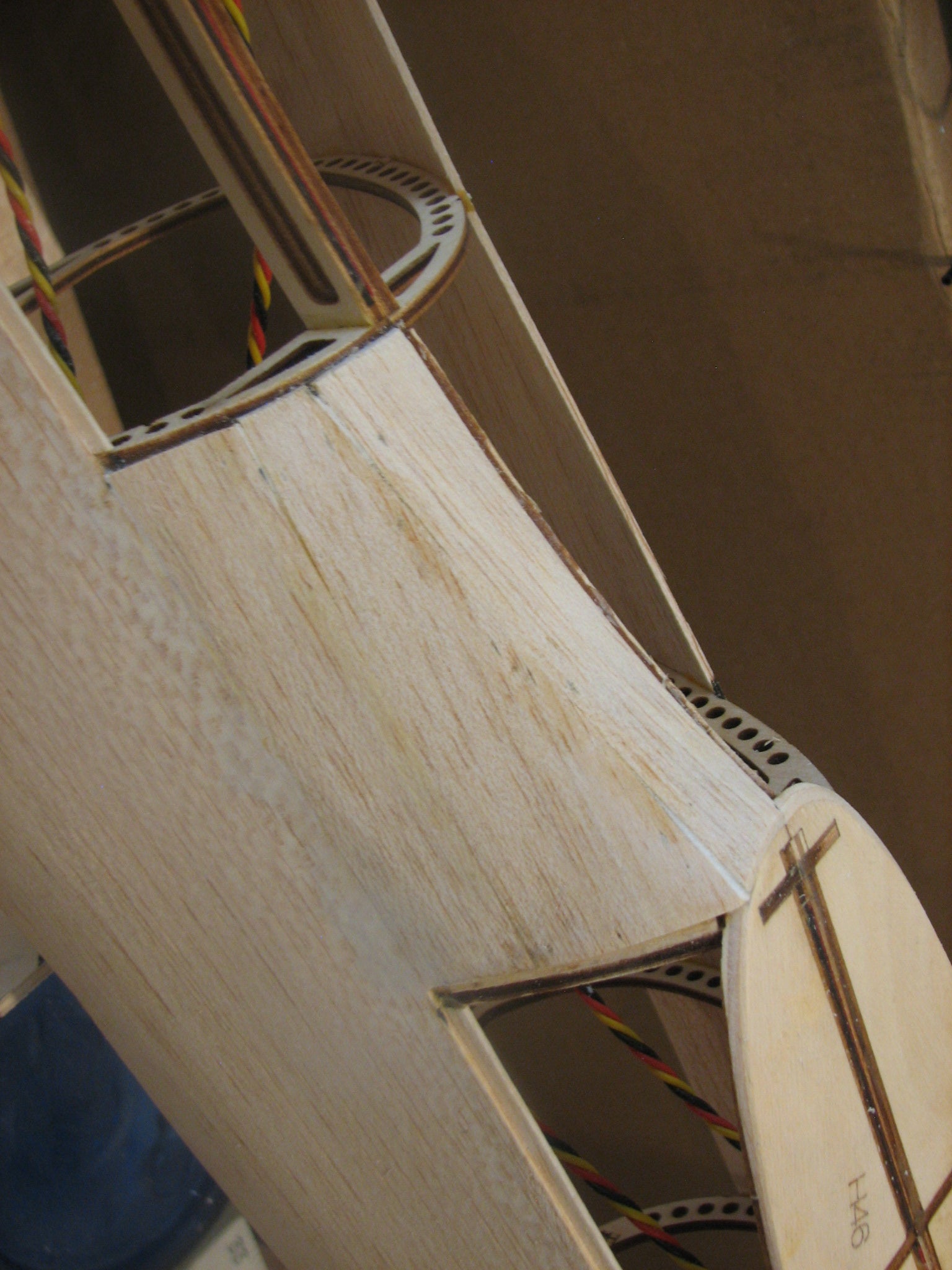

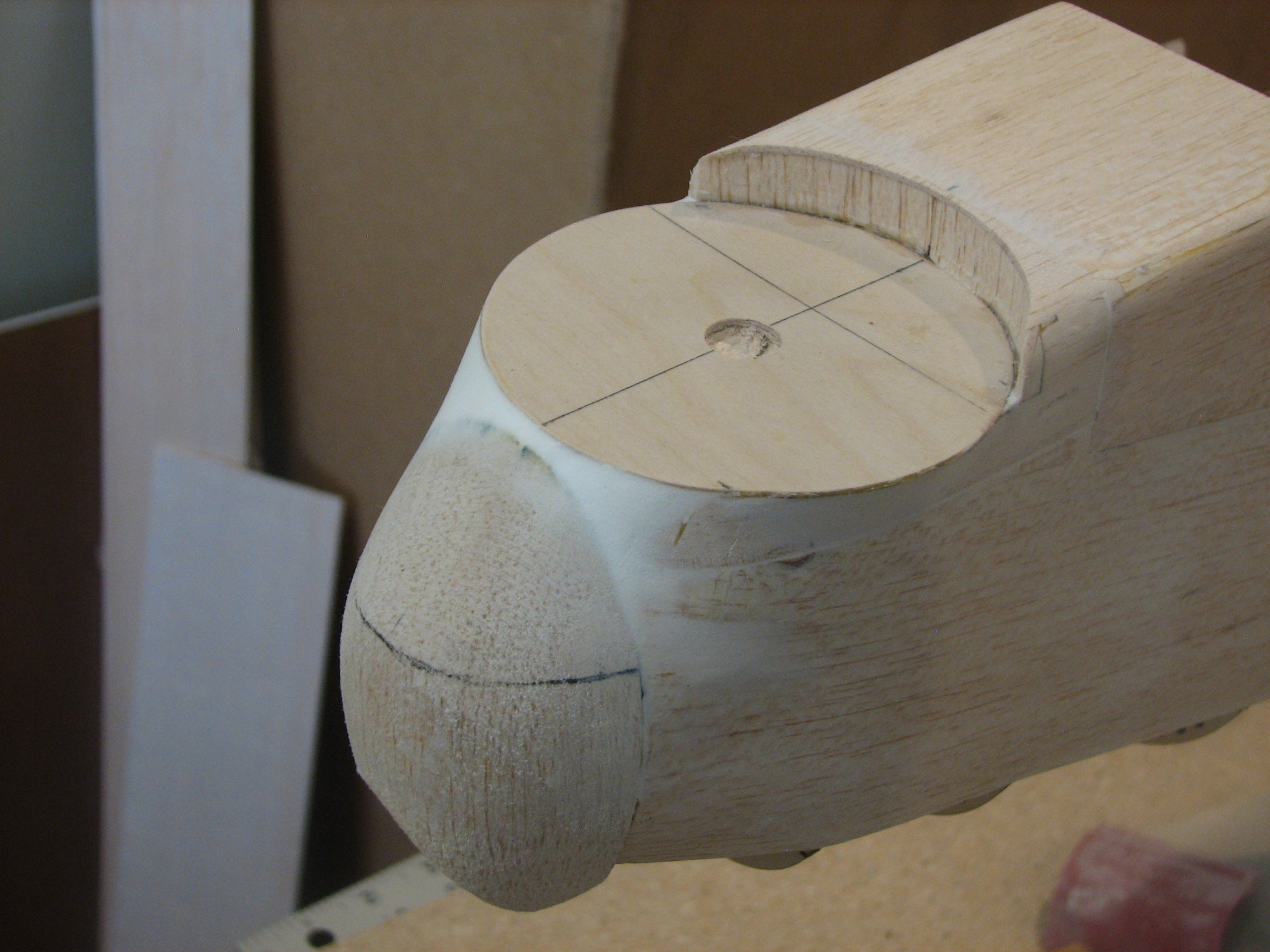

Hier weer wat foto's uit Utah :

Mvg,

Bart



[j.weel]

En toen kwam ik in Yke zen mappen ineens de maatschetsen tegen van de Fokker vliegboot waarvan het aviodrome een romp heefd liggen
die ga ik dus uit tekenen voor 1 stermotor
ik heb het voorecht gehad om die romp te Mogen schoonmaken toe ik nog op de fokkerschool zat en het nog aviodome was en op Schiphol zat

Ik mocht er dus ook in
Ik moest eerlijk zeggen
Die romp had jaren in een moeras gelegen
Maar hij was nog behoorlijk intakt
het aluminium zag er nog perfect uit
geen corosiegaten ofzo
