Dornier Do24K bouwplannen

Hoi Bas ,

Bedankt voor je reactie. Met stuustang clips bedoel je de kwiklinks neem ik aan ?


Ik dacht zo iets te gebruiken. . .



Mvg,

Bart

Jep.. kwiklinks... vergeet soms de juiste benamingen.

Die je toont, nog weer sterker natuurlijk :yes:
Zitten op m'n Hegi Burda Piper en ook nog eens geborgd met een draaibaar hulsje... vraagt wel geduld... en haal je vingers er bijna aan open.
Bovenin ingehaakt, onderin de zware kwiklink.

Kogelkoplinks zijn uit den boze?
Heb overigens op m'n systeem nog wel wat fotootjes van een echte Piper Cub 3J van vliegveld Midden Zeeland. Van de vleugelsteun verbindingen...
Is eenvoudig, recht toe recht aan... nuts and bolts.

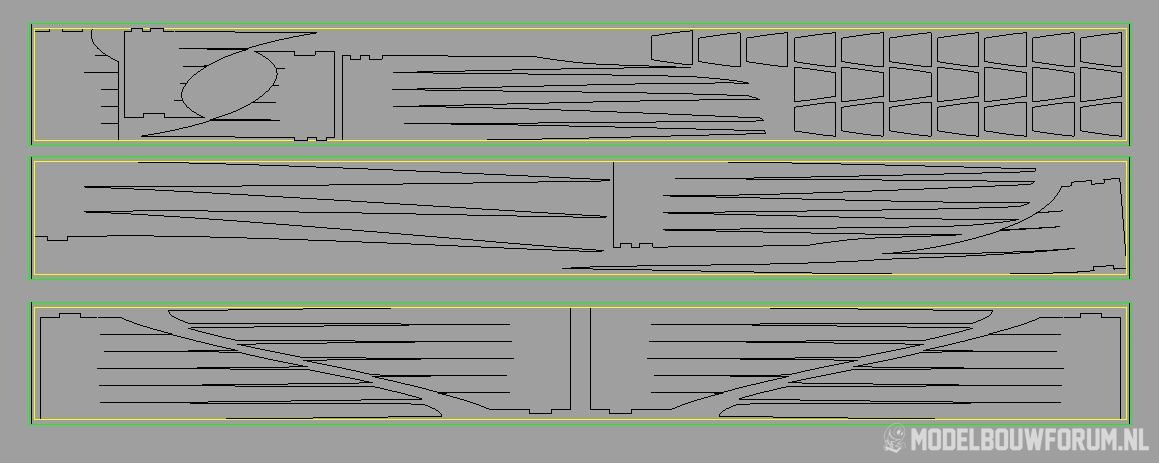

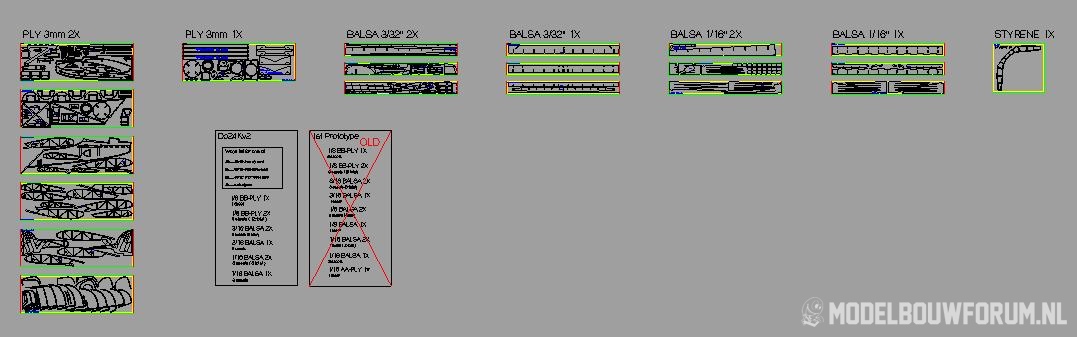

Zo weer wat verder. Inmiddels zijn de bestanden voor het lasersnijden gereed. Het aantal onderdelen is aanzienlijk minders als het éérste prototype.

Later dit jaar zal de echte bouw beginnen . . . .
































Het balsa moet natuurlijk 36''x4'' zijn . . .

















Mvg,

Bart

ziet er goed uit bart
maar ik zou wel de neus iets zwaarder houden
bij het eerste model moest er veel lood in de neus
dus voornamelijk de staart lichter ontwerpen had voldoende geweest
is het model nu niet minder op schaal als de eerste

Hoi Jeroen ,

Het model is zeker niet minder op schaal. Het 3d model wat ik heb gebruikt om de spanten uit te halen is het zelfde. De constructie is afgeleid van het éérste prototype maar verbeterd waar nodig.

Mvg,

Bart

Even een filmpje in elkaar geknutseld :


Mvg,

Bart

Laatst bewerkt door een moderator:
Top
Ik vond de eerste echt een schiterende kist
jammer dat je weer opnieuw moest beginnen maar dat hoort er bij he
je bent goed bezich

Dank je Jeroen. Het kan niet allemaal in één keer goed gaan. Door de bouw van het 1e prototype hebben we erg veel geleerd. De vleugel bevesteging van het éérste prototype deugde niet. Ook bleken de liggers niet sterk te zijn vandaar dat deze nu uit balsa zijn met koolstof strips versterkt ( zoals bij de empire) Verder heb er nu voor gekozen de romp wel met stringers te maken.

Ik hoop in Juni/Juli een begin te kunnen maken . . .

Mvg,

Bart

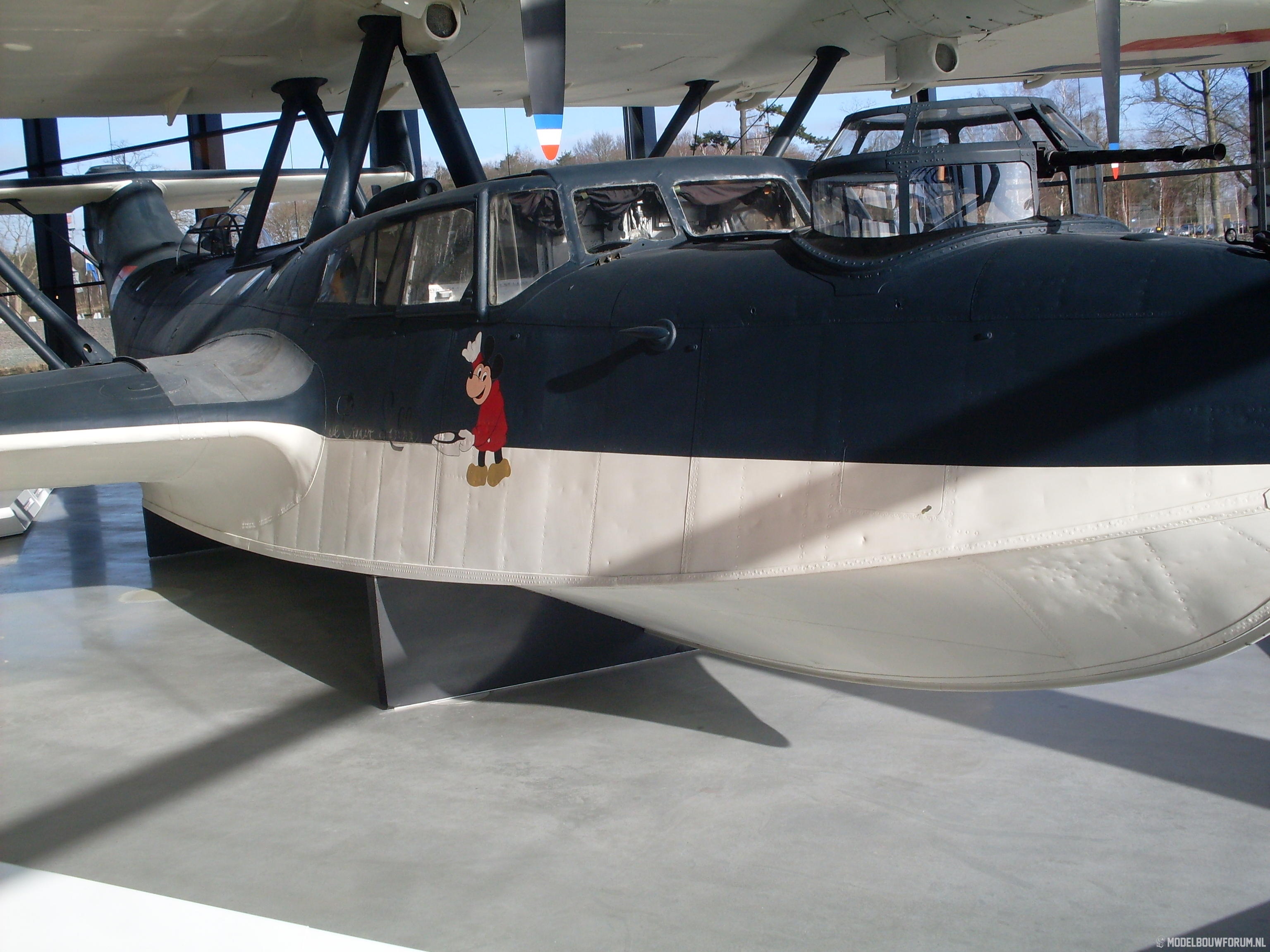

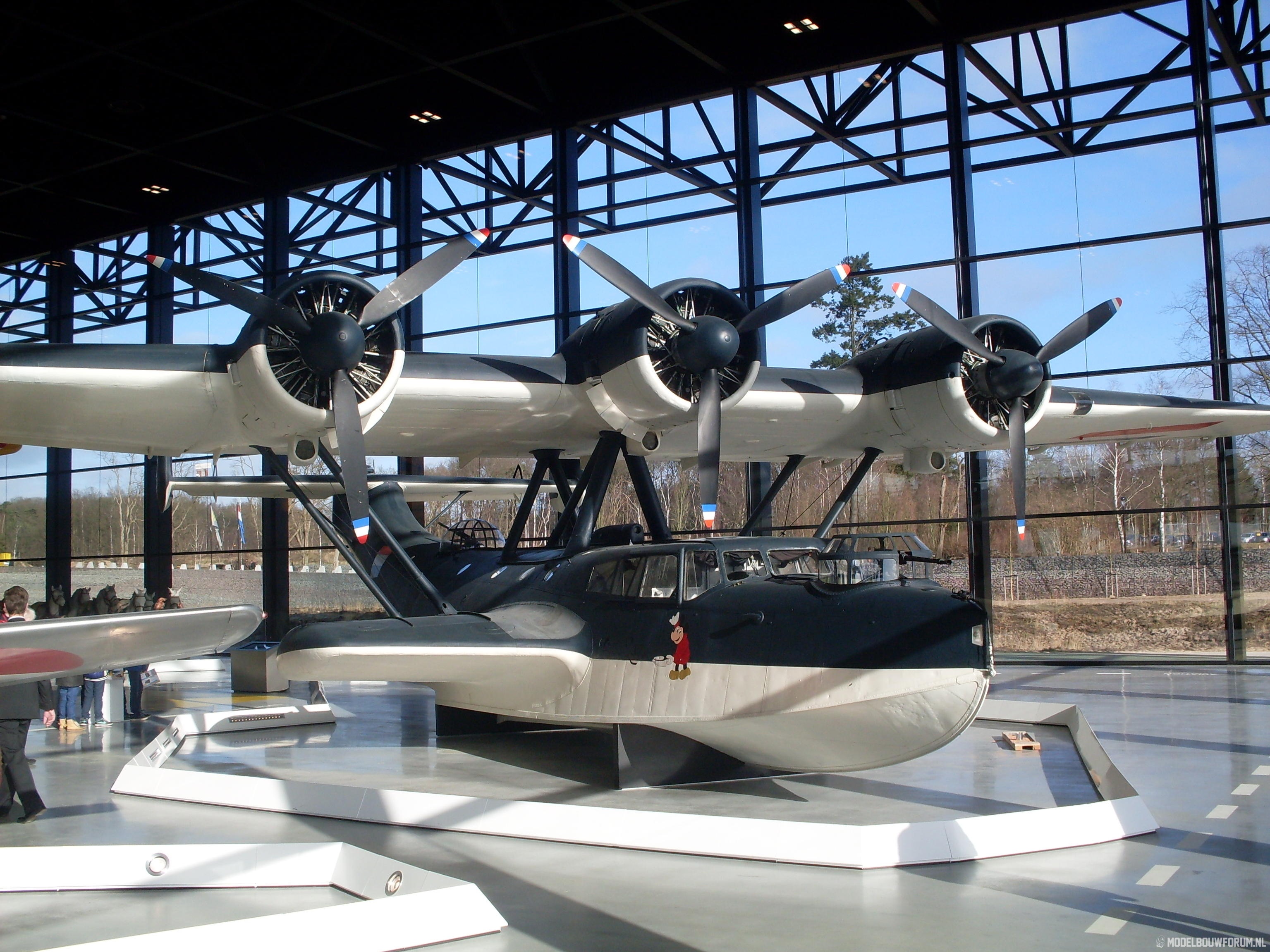

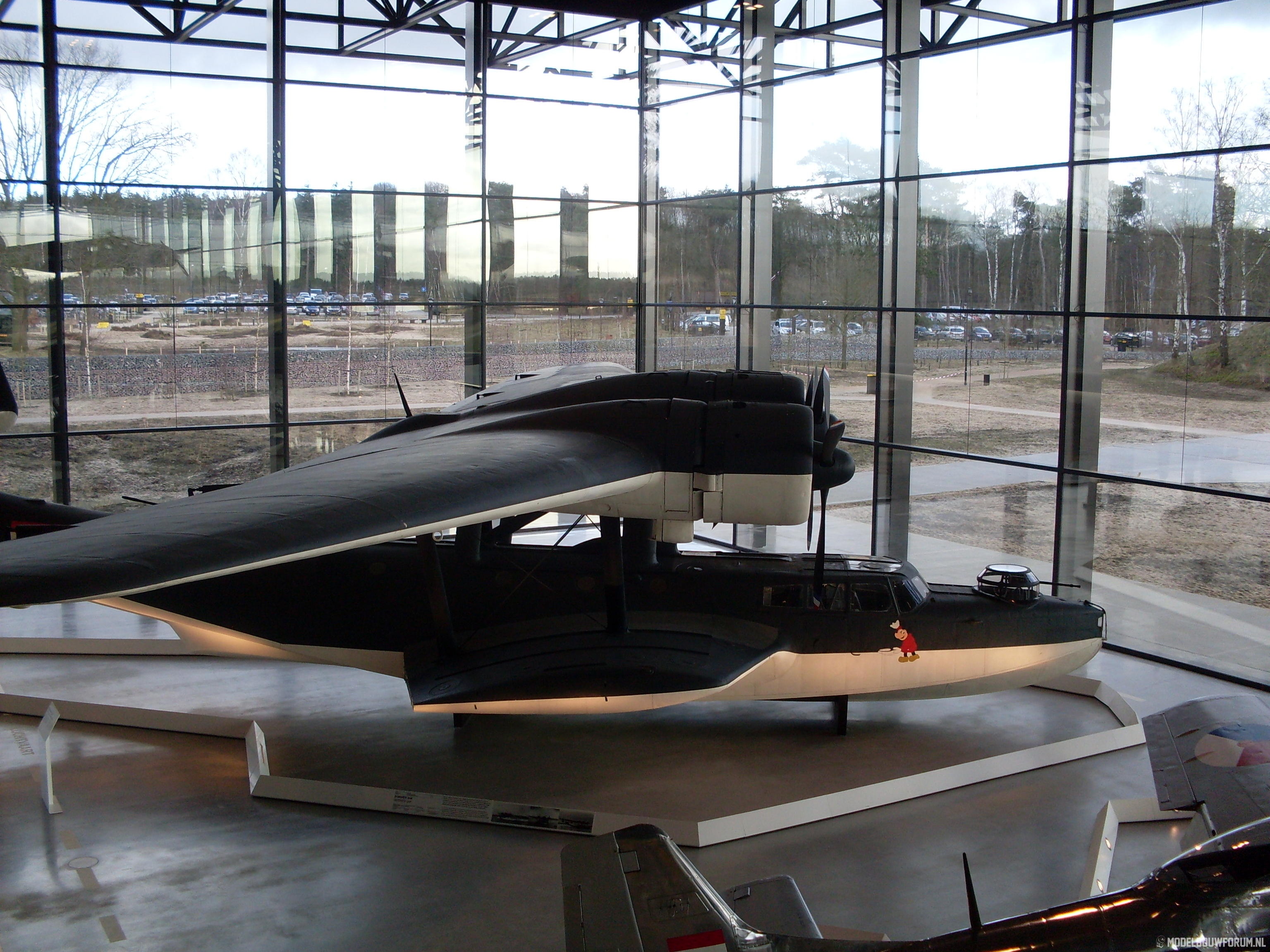

Vandaag een bezoek aan het NMM gebracht samen met mijn zoon. Het was erg leuk om de Do24 weer te kunnen aanschouwen.

Mvg,

Bart










beste bart mooie project en kleuren wat je op do 24 ik heb een vraagje je moet met deze project op de marinedagen staan en zeker op de marineverteranendag dan krijgt je hoop steun op en schouderklopen je bent welkom vriend bij ons te staan je krijgt de ruimte wel
ik heb een idee marine modelbouw nl afdeling marine luchtvaart dienst dan voor luchtvaart groep je ben welkom je mag me bellen ik stuur je prive mail
met vr gr marco

zo net terug van een weekje weg , ik denk ga ff de foto's plaatsen maar ze staan er al ;)

Zoals te zien in vorige post heb ik de gelegenheid gehad een Do24 van binnen te bekijken. Het leek me leuk dit te plannen tijdens het bezoek van Jim (bouwer prototype uit de VS) . Het was een bijzondere belevenis de Do24 van binnen te bekijken en te ''ervaren''. Ook was het goed Jim in het echt te ontmoeten , we hebben aardig wat over de Do24 enz gekletst. Ook heb ik Jim persoonlijk de tekeningen voor de Do24 V2 overhandigd.

Hier nog een foto :
