Bouwverslag Dornier Do24K , schaal 1/10

[Bart83]

Vandaag verder gewerkt aan de Do24. De buitenste nacelle's zijn beplankt. Volgende keer verder met het voorste deel van de nacelle's.

Mvg,

Bart

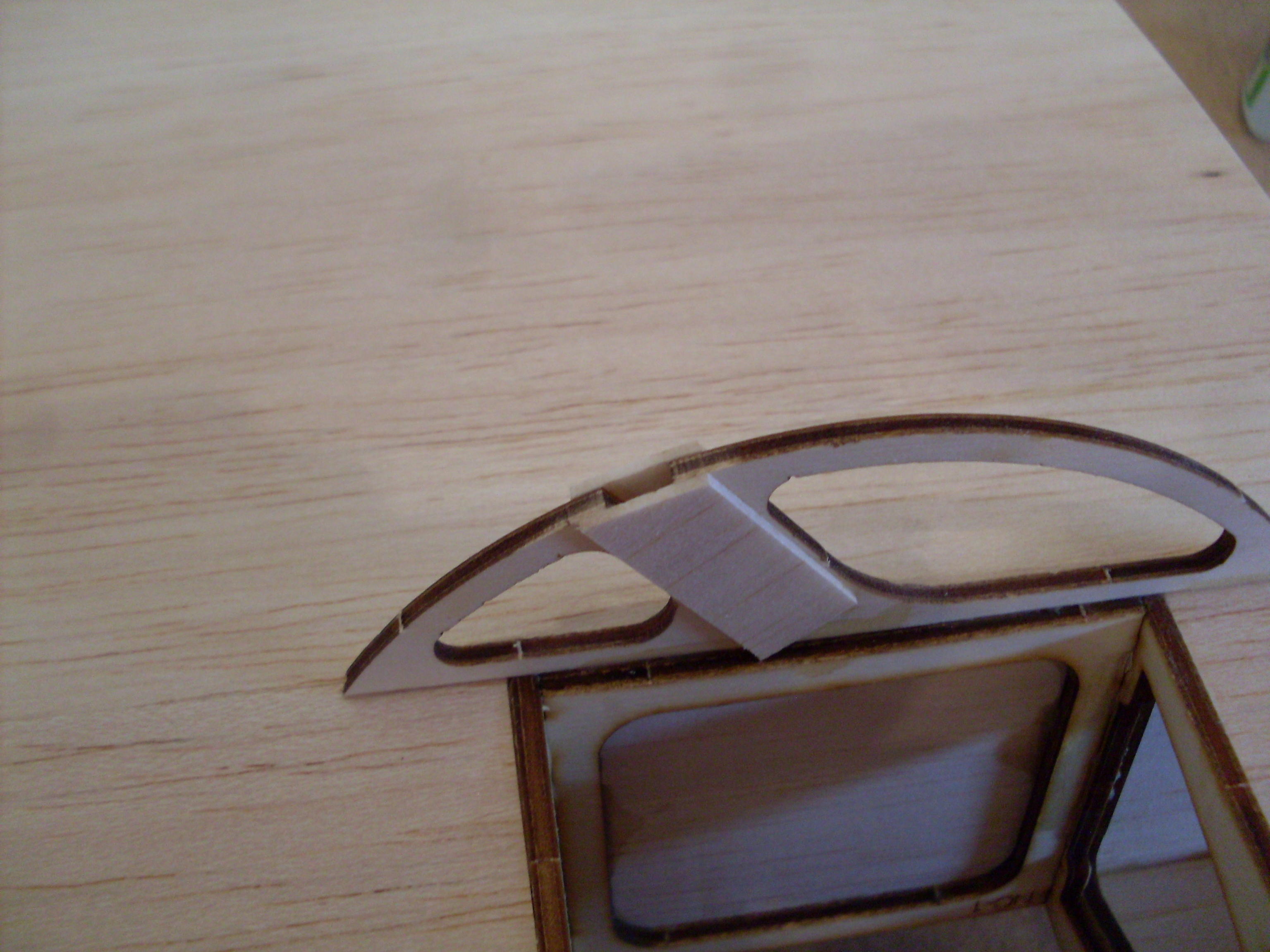

Slot voor het strut bevestigingspunt.

Dit alu deel zal later in de sleuf worden verlijmd.

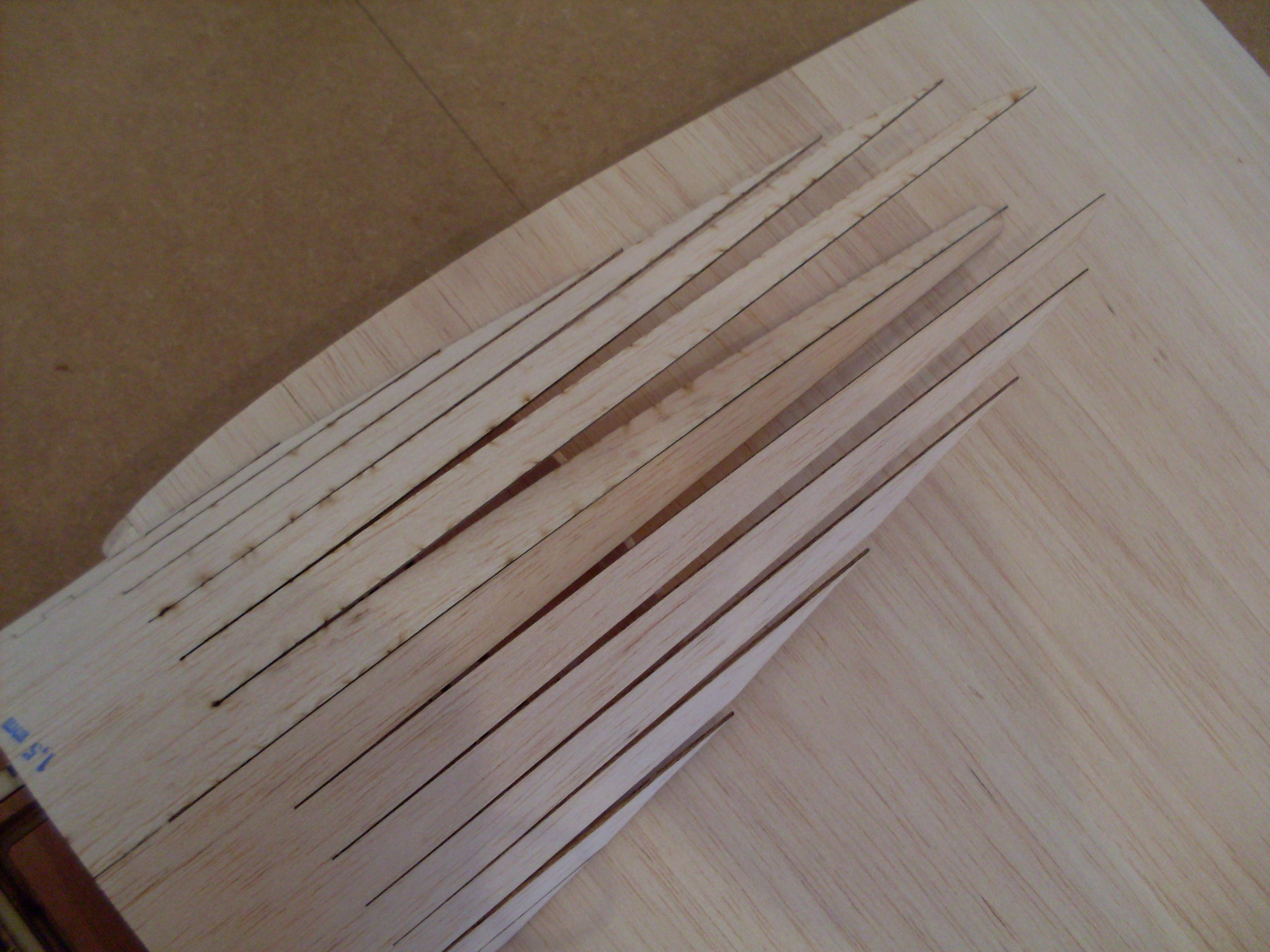

1e fase van het beplanken.

En de andere zijde van de beplanking.

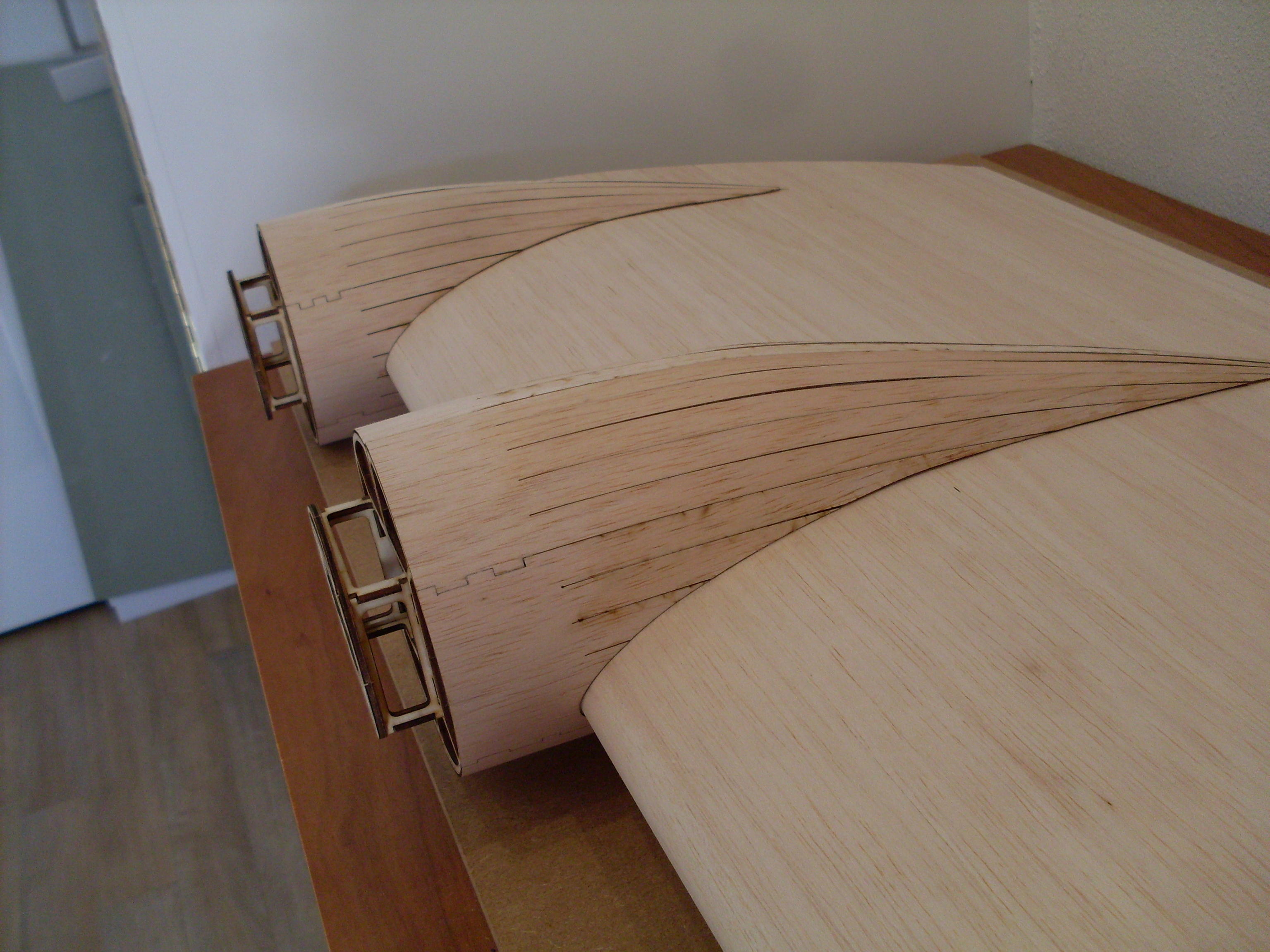

Zicht van boven.

Ik ben begonnen met de middelste plankjes ,dan één voor één de rest verlijmen.

Onderzijde , hier is nog wat vullen en schuren nodig.

Two done , one to go

Zelfde kunstje voor de andere nacelle.

En natuurlijk heb ik bij de laatste nacelle het mooiste resultaat.

Lijkt al aardig op een Do24 midden-vleugel



[E.hof]

Oefening baart kunst
Ziet er prachtig uit!
Groeten, Eddy



[strutter]

Het ziet er allemaal heel strak uit Bart, vakwerk !
Geef je de plaatdikte ook aan bij de uitslagen in je 3D programma?

Groeten, Ralf



[Bart83]

@E.hof @strutter , bedankt !

Op RcGroups heb ik beschreven hoe ik de uitslagen heb gemaakt : mijn post op Rcg/url]

Mvg,

Bart



[MicropropSport]

Nou! Zeer fraai... zou zelfs als spotjeshouder boven de eettafel niet misstaan! Dutch Design!



[Bart83]

Weer wat verder gewerkt aan de nacelle's. De voorkant van de nacelle's zijn opgebouwd uit 5mm lasergesneden delen. Deze worden als ringen samengevoegd waardoor grofweg de juiste vorm ontstaat. Er is nog steeds genoeg schuurwerk nodig maar het is nu betrekkelijk eenvoudig de juiste vorm te verkrijgen. Vandaag balsa stofwolk 1van3 gecreëerd met als neveneffect de gevormde nacelle voorkant. Ik doe er één per dag ,zo blijft het leuk.

Mvg,

Bart



[Bart83]

Dit weekend de rest in vorm geschuurd. Volgende keer verder met het N-Frame / onderzijde middelste nacelle.

Mvg,

Bart



[ramses]

.
Prachtig houtwerk weer Bart!
Voor mijn beleving; wat is de spanwijdte van dit middendeel?

Groeten, Ramses
.



[Bart83]

Bedankt Ramses ! de span van het middendeel is ongeveer 88cm.

Mvg,

Bart



[ramses]

.
WOW!! HUGE!

Ik vind hoe je de nacelles hebt ontworpen en de uitslagen in Rhino 3D hebt gemaakt erg gaaf!!
Zag op rcg dat je daar een uitleg over hebt gegeven, bedankt daarvoor!
Die ga ik eens goed doornemen want ik zou dat ook erg graag kunnen.

Groeten, Ramses
.



[ron van sommeren]

Mooie grote(re) foto's voor het volgende project
www.mashable.com/2016/06/22/dornier-flying-boat



[Santman]

Mooie grote(re) foto's voor het volgende project
www.mashable.com/2016/06/22/dornier-flying-boat

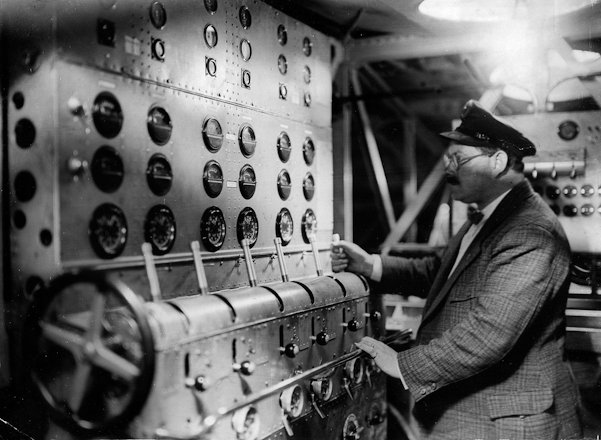

Bekijk bijlage 211902

Dornier Do X?



[Henri Kaper]

Ja, de Do-X is toch wel het summum van de vliegboten. Als Bart die toch eens zou aanpakken ...
Maar dan wel de eerste uitvoering met V12 motoren. Die stermotoren passen niet echt bij de looks.



[Bart83]

@ron van sommeren : Bedankt voor de link , prachtige foto's !

@Henri Kaper : Wie weet ooit , voorlopig heb ik genoeg werk aan de Do24. Daarna ga ik eens een kleiner toestel ontwerpen.

Mvg,

Bart



[Gary27]

Ik hoop dat je die Avenger dan doet.
Kan je dan daarvan ipv een bouwdraad een draad beginnen waarin je laat zien/uitlegt hoe je schaalgetrouwheid bereikt?
En misschien een Rhino tutorial over hoe je een Avenger tekent? Maar dat is misschien teveel gevraagd



[Bart83]

Het is al weer even geleden dat ik een update heb geplaatst. De afgelopen tijd heb ik vakantie gehad en heb veel tijd met vrouw en kinderen doorgebracht. Voor de vakantie erg druk geweest met vooral werk.
Ik heb niet helemaal stil gezeten en het ik de schaarse modelbouw uurtjes werk verricht aan het N-Frame. Dit is een erg gecompliceerd onderdeel van het toestel ,dit komt doordat ik de middenvleugel afneembaar wil maken voor transport en opslag.
Tijdens het bouwen van het N-Frame heb ik veel foto's gemaakt ,ik zal enkele hier plaatsen. Wil je ze allemaal zien dan kan je deze bekijken op mijn verslag op RcGroups.

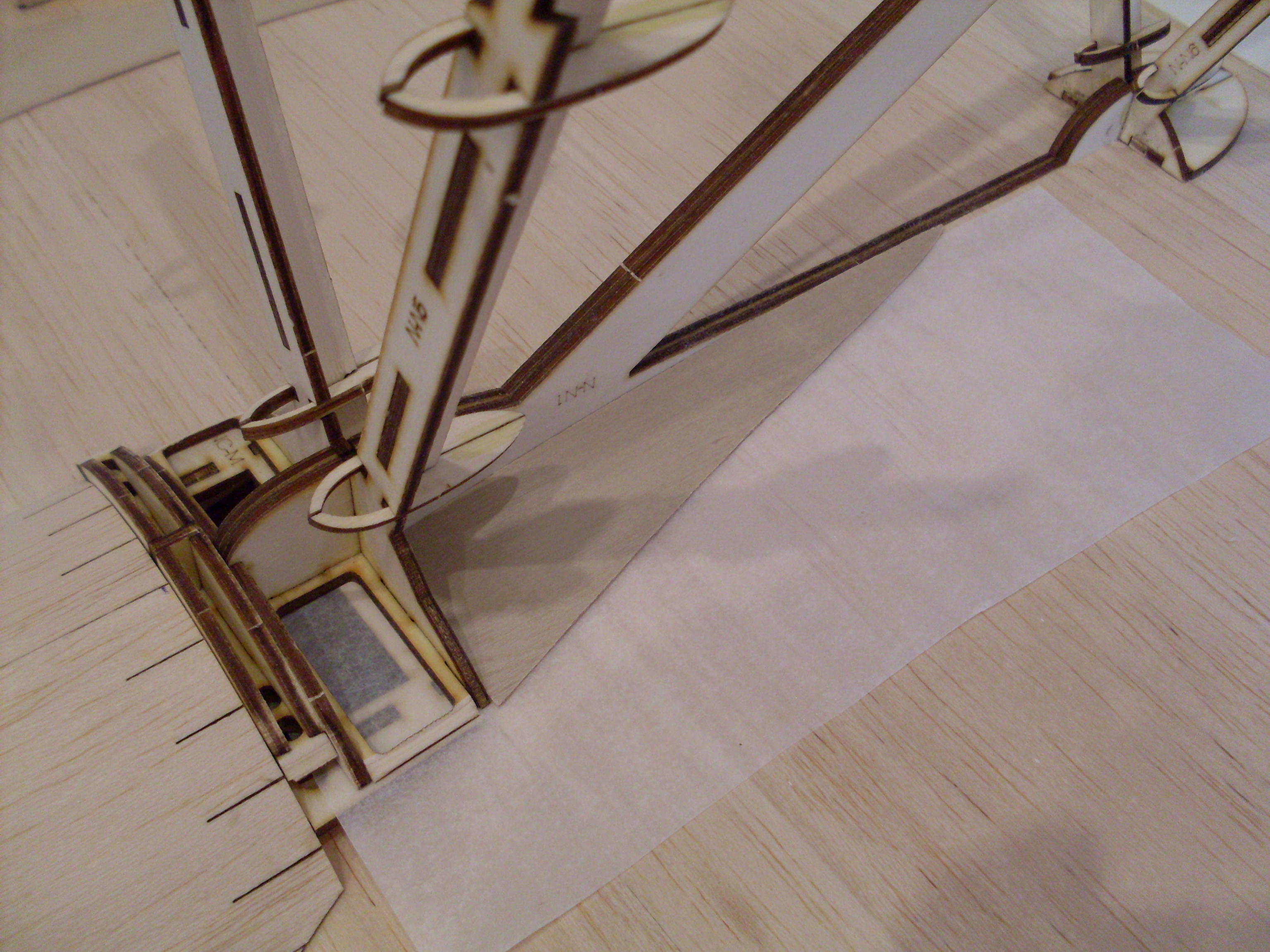

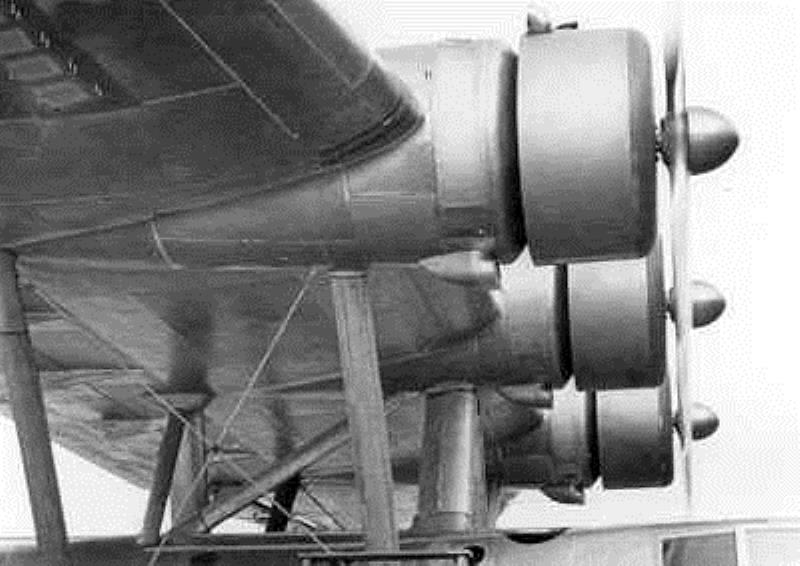

Het N-Frame bestaat uit 3mm triplex delen bekleed met balsa wat in de juiste vorm geschuurd dient te worden. Onderstaand een klein foto verslag van de werkzaamheden.

Dadelijk volgt nog een update . . . . ditmaal iets bijzonder speciaals



Met vriendelijke groet ,

Bart



[Bart83]

Vaak ben ik op het internet aan het rondstruinen op zoek naar beeld materiaal van de Dornier Do24k. Inmiddels heb ik al een aardig archief op weten te bouwen. Ik gebruik het materiaal als referentie voor de bouw van de Do24k.
Gisteren vond ik bij toeval prachtige opnamen op de website van beeld en geluid.
De marine voorlichtingsfilm '' 't sal wearachtig wel gean'' uit 1939.
De film bestaat uit 9 delen waarin de Marine Luchtvaart dienst veel aan bod komt.
Voor het bouwverslag heb ik een compilatie gemaakt met beelden van de vliegboot Dornier Do24k :

Met vriendelijke groet,

Bart



[strutter]

Prachtig bouwverslag Bart, strak ontwerp en bouwwerk. mooi videomateriaal ook

Groeten, Ralf



[E.hof]

Hoi Bart, geweldige constructie en oplossing voor het doorvoeren van de kabels, zoals het origineel zo te zien.
Groeten, Eddy



[ron van sommeren]

Bart, ik zie dat je de plus- respectievelijk min-draad van de aandrijvingsaccu strak langs servosnoeren lopen. Dat levert een (matige) 1:1 trafo op, de rommel/pieken/gras/spikes op de accudraden kan op de servodraden verschijnen. Servodraden door het andere setje struts laten lopen?

Heel mooi filmpje, en mijn complimenten voor het hogeschool design- en bouw-werk dat zo goed gebruik maakt van de, letterlijk en figuurlijk, fijne mogelijkheden van laseren.
