Drijvende Figee kraan

  • Topicstarter Topicstarter Figee
  • Startdatum Startdatum
[Ach ja waarom ook niet.
Zonder schroefdraad moet het toch ook gaan he
Tenslotte zitten er in de gekochte kranen ook geen draad hoor
En verders Martin prachtig werk hoor
Je heb toch voor de draad voor het open en dichten Grujper langer nodig als de huijsdraad toch
mvg
Frederik:D

Gladde trommels

Hallo, Martin en Hr. van Gent.

Er schuilt wel een nadeel in van de trommels zonder spoed.
Wanneer je dus loos krijgt in je hijs en/of sluitdraden krijg je zo gezegt een slappe reep, dit houdt in dat je draden op één hoopje komen te lopen.
Dit zal resulteren dat je grijper scheef gaat hangen.

Wil je dit voorkomen zal je over de trommels een stang moeten monteren, die er voor zorgt dat de draden vlak op de trommel blijven liggen.

Aan dat stangetje komt dan een veertje dat hem vlak op de draden houdt.

Dit kan je ook nog beveiligen door deze te koppelen aan microschakelaars, dus wanneer een draad dubbel komt te zitten zij de boel uitschakelen en er voor zorgen dat het geen troep wordt op je trommels.

Het ziet er overigens wel gelikt uit hoor Martin.
Martin zou jij ook een schema tekening van de bediening van het hijsen en sluiten kunnen plaatsen?
Waar laat jij het electra gedeelte?

@Hr. van Gent.
Op alle grijperkranen zitten trommels met een spoed hoor.
De spoed is ongeveer de halve diameter van de draaddikte.

Groet, Piet.

Hallo.
Piet dat schroef draad komt later weer wel geen tijd meer.
Wat het schema betreft,de bediening zit gewoon op de rechter knuppel
naar voor vieren naar achter heffen rechts open grijper naar links sluiten
heb eigenlijk geen schema dan.
De electra komt rond die motor die je op de foto ziet.

Gr Martin.

Hoewel ik zelf statisch bouw, en geen werkschepen, volg ik deze discussie altijd met veel interesse. Als van oorsprong werktuigbouwer kan je er niet omheen dat dit ontzettend knappe staaltjes modelbouw zijn. Maar nu snap ik toch iets echt niet:

Pietie zei:
Op alle grijperkranen zitten trommels met een spoed hoor. De spoed is ongeveer de halve diameter van de draaddikte.
Klik om te vergroten...

@Piet,
Wat heeft een spoed van de halve draaddiameter voor zin. Dan loopt de kabel toch noodgedwongen uit zijn spoor. De spoed moet toch minimaal gelijk zijn aan de draaddiameter? Of zie ik nu iets volledig verkeerd of over het hoofd?

Groet,

Ad Bakker

Hallo Ad.

De diepte zou ik persoonlijk ook veel dieper maken.
Maar dat is ieder voor zich denk ik zo.
Soms zijn we net een soort uitvinders ha ha,maar ja er is ook
veel afhankelijk van de ruimte die beschik baar is.
Bedankt voor het volgen van de bouw.

Gr Martin.

@ Ad
Wat heeft een spoed van de halve draaddiameter voor zin. Dan loopt de kabel toch noodgedwongen uit zijn spoor. De spoed moet toch minimaal gelijk zijn aan de draaddiameter? Of zie ik nu iets volledig verkeerd of over het hoofd?

Inderdaad Ad je ziet het echt verkeerd.
Doordat er een spoed zit op de trommel, wordt de draad juist gedwongen dit spoor zeg maar te volgen. Je moet het zo zien dat de draad op de spoed ligt , dus er zit geen wantje tussen en dat is ook niet nodig, want als wanneer de trommel éénmaal rond is geweest de volgende slag de draad weer naast de vorige slag komt te liggen.
Ik hoop dat deze uitleg duidelijk is en geloof mij, ik spreek uit praktijkervaring.

Groet, Piet.

Martin Verhage zei:
Hallo Ad.

De diepte zou ik persoonlijk ook veel dieper maken.
Maar dat is ieder voor zich denk ik zo.
Soms zijn we net een soort uitvinders ha ha,maar ja er is ook
veel afhankelijk van de ruimte die beschik baar is.
Bedankt voor het volgen van de bouw.

Gr Martin.
Klik om te vergroten...
Je moet het volgens mij zo diep maken Als dat de tweede laag ook in een soort gleuf gaat
Tusssen de eerste laag kabel dus
mvg
Fredri

@Hr. van Gent.
Op alle grijperkranen zitten trommels met een spoed hoor.

Ik bedoelde ook die speelgoedkraantjes die je in de winkel koopt
mvg
Frederik:D

Voor de duidelijkheid hoe het in het echie zit op een Figee.



Hallo.

Xilense ik heb er ook foto's van, oke met de tijd draai ik er
wel draad op maar nu effe niet jongens.

Het werkt nu dus eerst de rest eens af maken.

Gr Martin.

Pietie zei:
Inderdaad Ad je ziet het echt verkeerd.
........
Ik hoop dat deze uitleg duidelijk is en geloof mij, ik spreek uit praktijkervaring.
Klik om te vergroten...

@Piet,

Wat die praktijkervaring met kranen betreft ga je het met straatlengte van me winnen, want ik kom niet verder dan 3 maanden stage in 1965 bij Nellen Kraanbouw (het latere Nelcon) aan de Waalhaven in Rotterdam.
Maar ik denk dat we wellicht langs elkaar praten. Op de foto van Xilence hiervoor zie je dat de kabel na één omwenteling over een afstand van minimaal de kabeldiameter in langsrichting van de trommel is verplaatst. Dat noem ik de spoed, net zoals je dat bij schroefdraad doet.
Nu maar hopen dat deze uitleg duidelijk is.................

Groet,

Ad

Ik vindt het prachtig worden,

Goes, das een behoorlijk krappe deadline, niet af is ook niet erg he;)
Maar ik kom hem bezichtigen ik ben er ook met mijn schip en bak.
Ben benieuwd, foto's zeggen een hoop maar in het echt is natuurlijk 100 keer beter om te kijken.

Hallo.

Stephan de foto's zijn soms mooier hoor.

Piet ja de electra tja





Ik ben nog op zoek naar zo'n regelaar de dichts bij zijnde winkel is er niet meer
en zie hem bij Robbe ook niet staan.

Gr Martin.

Regelaar

Hallo Martin.

Voordat je op zoek gaat naar nog zo een regelaar wil ik je toch even stof tot nadenken geven.

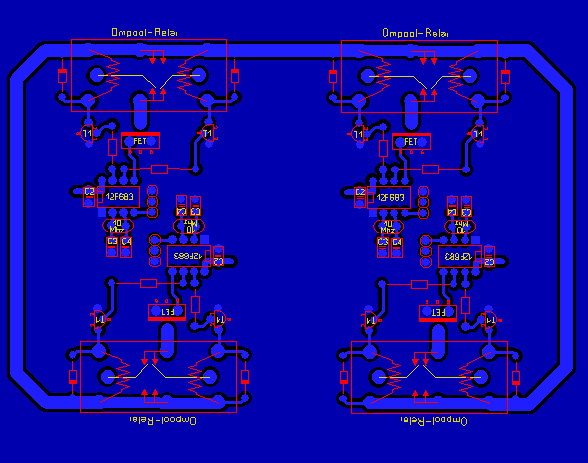

Marten de Groot heeft voor mij onderstaande print ontworpen(overigens nog in testfase).
Met deze print kan je dus alle vier de motoren bedienen.
Ik weet niet wat de maten zijn van het kraanhuis, maar deze print(regelaar) neemt aanzienlijk minder ruimte in, komt bij dat je veel minder draden en andere(troep) hebt en alles is lekker overzichtelijk.
Als ik zo je kraanhuis bekijk zou jij hem achter de trommels kunnen plaatsen.

De print wordt 140x110x20mm


Groet, Piet

Laatst bewerkt door een moderator:
Hallo.

Piet ik heb dat draadje met interesse gevolgd maar het
is veel te groot voor mij.
Of hij moet door de helft kunnen.
Maar dat is geen optie denk ik.

Gr Martin.

Martin Verhage zei:
Hallo.

Piet ik heb dat draadje met interesse gevolgd maar het
is veel te groot voor mij.
Of hij moet door de helft kunnen.
Maar dat is geen optie denk ik.

Gr Martin.
Klik om te vergroten...

Als je goed kijkt kan hij volgens mij best door de midden hoor
En dan op elkaar stapelen zeg maar
Kan het dan wel
mvg
Frederik

Hallo.

O Adam dan moesten wij maar eens praten.
Het is nu toch weer een spaghetti geworden
en ik had nog een goede hoop dat het iets moois
ging worden.

Gr Martin.
