F16 dual schaal 1 op 5
- Topicstarter peter coers
- Startdatum

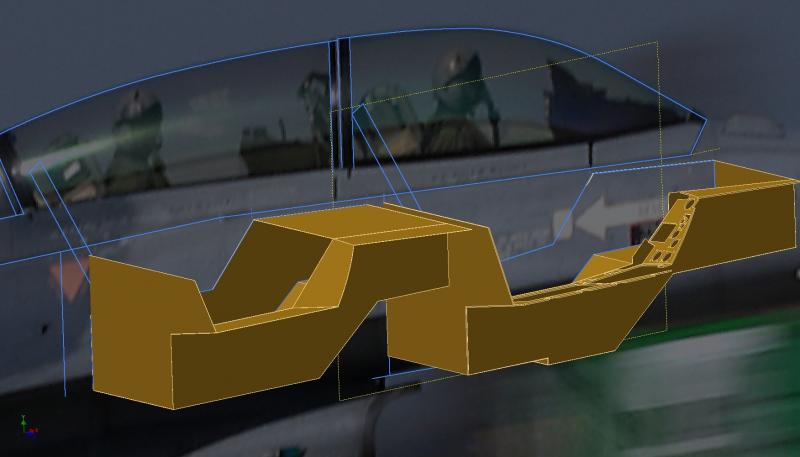

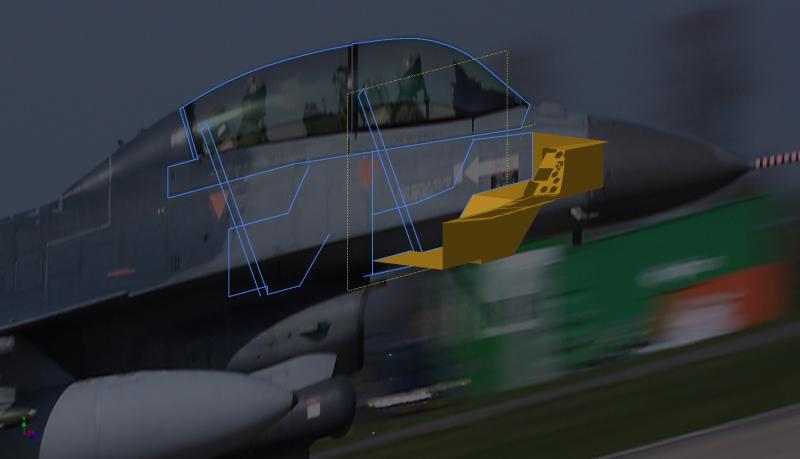

Het word tijd om weer eens wat te doen aan mijn projectje, problemen gehad met installatie's op andere computer maar die zijn nu voorbij en kan ik weer eens wat proberen te maken. Dit word de opzet voor de cockpit, de maten kloppen met de foto na opmeten.
Laatst bewerkt door een moderator:

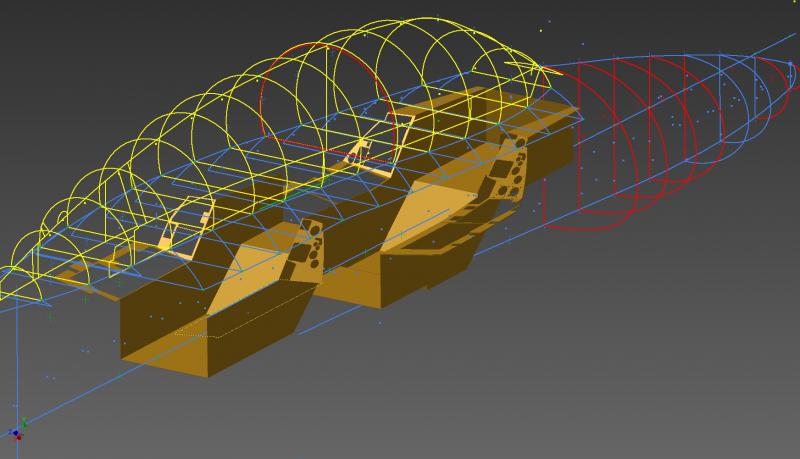

Het tweede kuipje krijgt ook al wat vorm.
Laatst bewerkt door een moderator:
ff genoeg lijnen voor vandaag.
Laatst bewerkt door een moderator:
Na een tijdje stilte heb ik weer iets gemaakt, zij het op de computer.
Het koste even wat moeite om te maken maar het gaat de goede kant op. Later zal ik er een duidelijkere achtergrond aan geven en de nozzle rond laten draaien.
Grt
Het koste even wat moeite om te maken maar het gaat de goede kant op. Later zal ik er een duidelijkere achtergrond aan geven en de nozzle rond laten draaien.
Grt
Laatst bewerkt door een moderator:
recontrasuperarchi cool!!!!!!!
Grts,
Pablo
Grts,
Pablo
upje

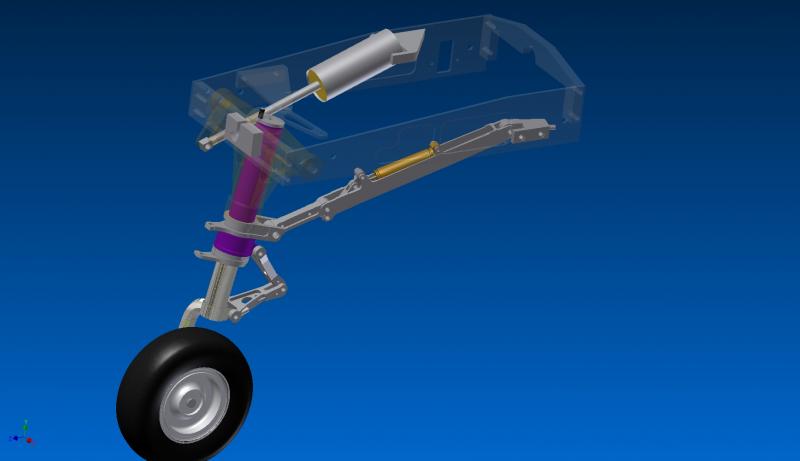

Weer geen blikwerk aan de kist maar geknutseld aan het landing gestel. Had het al eens getekend maar nog niet uitgewerkt.
Het uitzakken van de schokbrekers heb ik er in gesimuleerd, dit moet wel anders gaat het opvouwen niet goed als de struts in de 'wielbak' terecht komen.
Als de schokbrekers niet uitveren gaan de dragbrace's vast lopen tegen de tension strut.
Volgens de technici komt het afstellen ook zeer precies.
Op naar het neus gear
.
Weer geen blikwerk aan de kist maar geknutseld aan het landing gestel. Had het al eens getekend maar nog niet uitgewerkt.
Het uitzakken van de schokbrekers heb ik er in gesimuleerd, dit moet wel anders gaat het opvouwen niet goed als de struts in de 'wielbak' terecht komen.
Als de schokbrekers niet uitveren gaan de dragbrace's vast lopen tegen de tension strut.
Volgens de technici komt het afstellen ook zeer precies.
Op naar het neus gear
.
Laatst bewerkt door een moderator:
So good! when do you start to manufacture it?
Grts,
Pablo
Grts,
Pablo
Hi Pablo,
I am not sure when, this depends on the cnc machine. In the meantime I continue drawing stuff for the inside. You are already finished with this
.
Very nice CP by the way.
Grt,
Peter
I am not sure when, this depends on the cnc machine. In the meantime I continue drawing stuff for the inside. You are already finished with this
.Very nice CP by the way.
Grt,
Peter
Zwaar cool!!! Man :d:d:d
Ja het is rustig met bouwen, ben 2 F16's aan het repareren want er moet nog wel gevlogen worden dit seizoen.
Dit is de stand van zaken voor de grote,

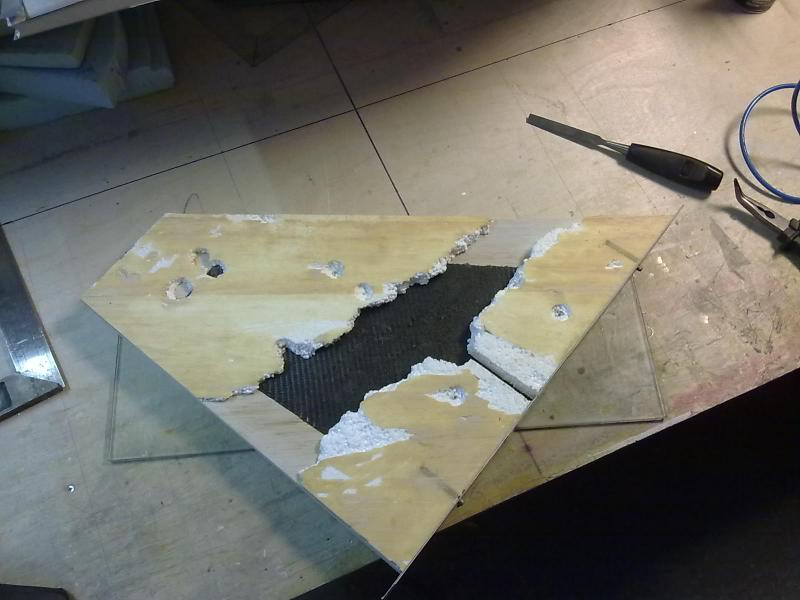

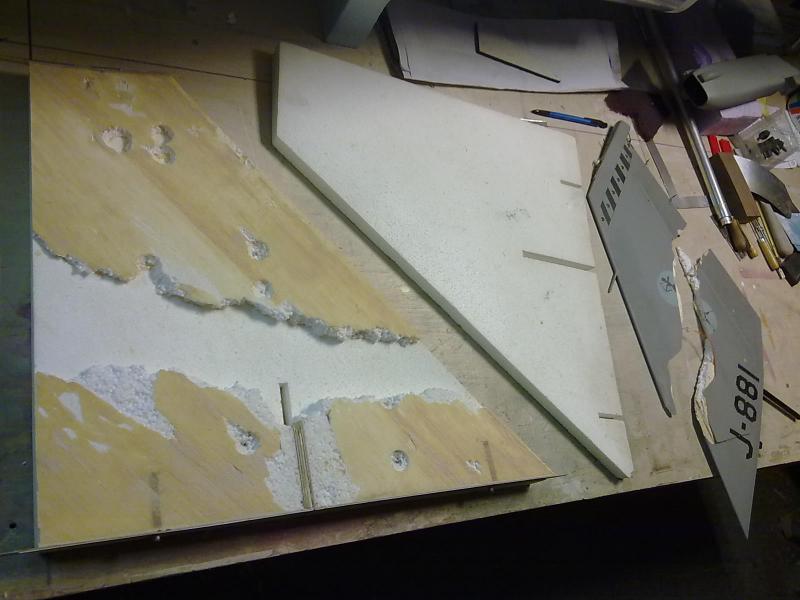

Dit moet er gerepareerd worden aan mijn kist, vleugel en tail liggen in 2en.
Hierna weer verder met de "grote".
Dit is de stand van zaken voor de grote,
Dit moet er gerepareerd worden aan mijn kist, vleugel en tail liggen in 2en.

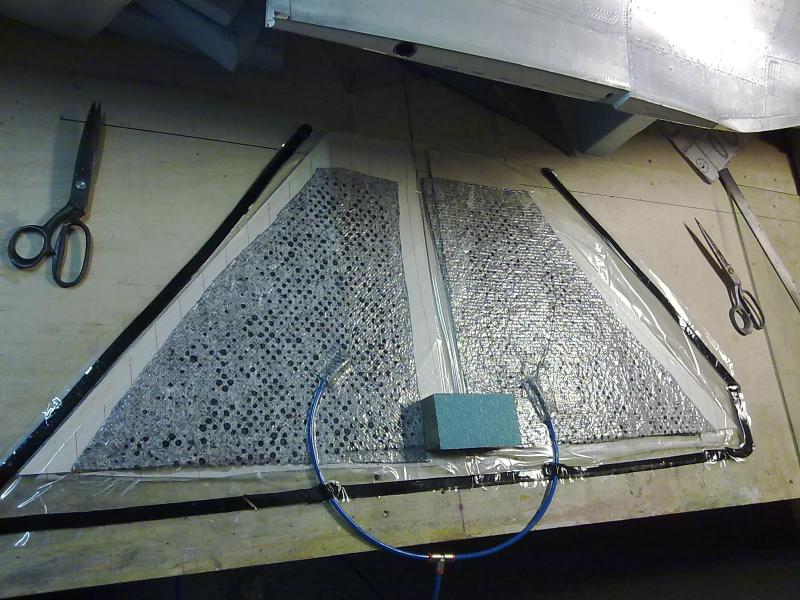

Er komt nieuwe beplanking op met carbon aan de binnenkant (vacuum getrokken)
Als beide kanten beplankt zijn spuit ik er pu schuim tussen, vleugel zit dan opgesloten tussen de originele schuim platen om vervorming te voorkomen.
Als beide kanten beplankt zijn spuit ik er pu schuim tussen, vleugel zit dan opgesloten tussen de originele schuim platen om vervorming te voorkomen.
Hierna weer verder met de "grote".
Laatst bewerkt door een moderator:

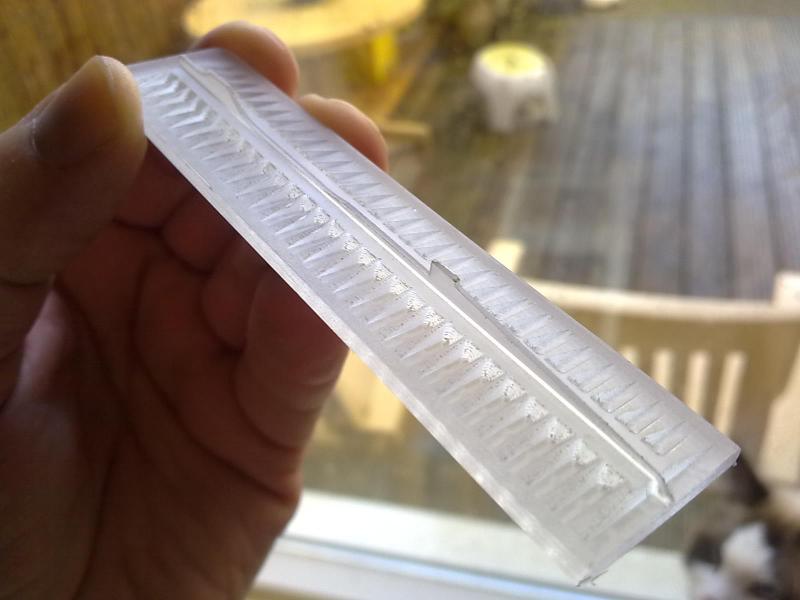

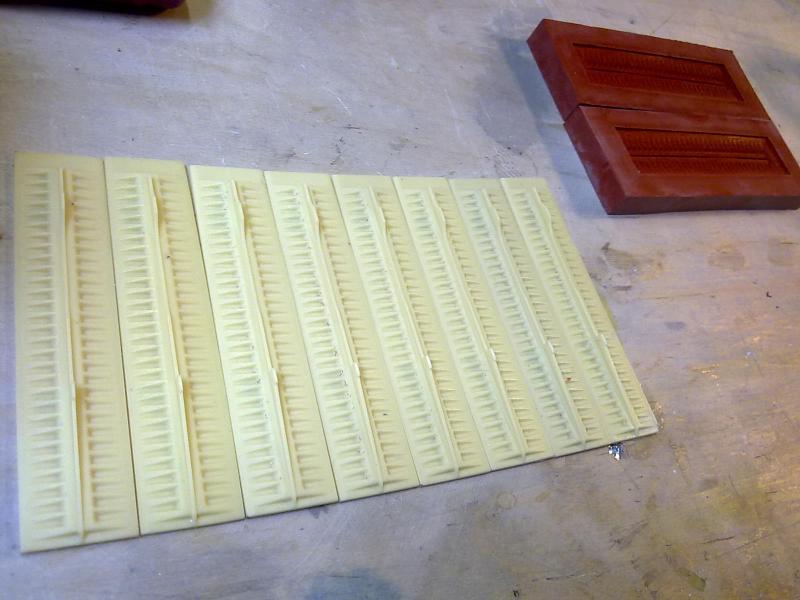

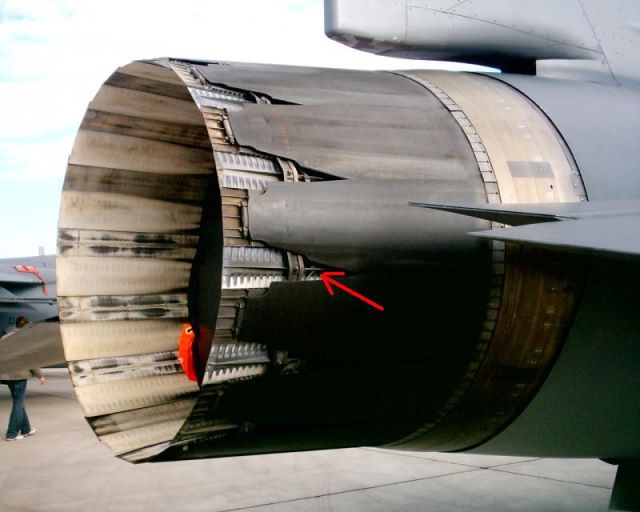

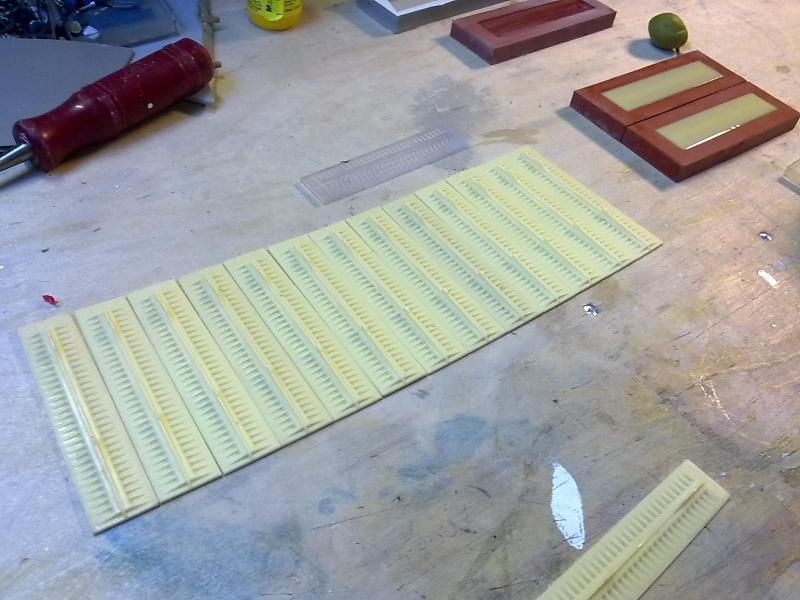

Tussen het repareren door een paar malletjes gemaakt van het divergent seal segment. En een paar afgietsels met PU giet plastic.
Nog 7 te gaan.
Nog 7 te gaan.
Ze zijn nu van plastic maar wil ze later van lithoplaat gaan maken in een persje, dan wegen ze niet veel meer en zijn toch star door de vorm.
Laatst bewerkt door een moderator:
13 en 2 in hun malletje. De onderste is niet goed gelukt en kan mooi gebruikt worden voor testjes.
Laatst bewerkt door een moderator:
Laatst bewerkt door een moderator:
Kleine update, de mal voor het canopyglas is uit zijn vorm gekomen en zowaar zonder kleerscheuren. Nu ga ik deze nog vullen met een mix van zand en epoxy om een optimale stevigheid te krijgen.
En dan op zoek naar helder plastic om een helder canopy dakje te trekken.
En dan op zoek naar helder plastic om een helder canopy dakje te trekken.
