    Zelf geen ervaring mee maar zoals op internet zie ca 50 meter
    Heb de arduino zo geprogrammeerd dat ik ook met mijn carson zender kan besturen voor grotere afstanden deze heeft de overmacht zet ik de zender uit kan ik de bluethooth gebruiken
    Is dus leuk voor demo's
    Wil evt meerdere dingen gaan besturen lieren, kranen, verlichting, blusmonitoren, enz heb dan te weinig functies op de zender
    De kranen en dergelijke gebruik je toch aleen maar binnen die 50 meter

  2. Armira

    Armira

    Lid geworden:
    17 feb 2018
    Berichten:
    162
    Locatie:
    Papendrecht
    Hier even een filmpje hoe bet werkt


  3. k-k

    k-k Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    7.181
    Locatie:
    Oostvoorne
    Knap hoor Rien! Gr. Klaas.

    Armira vindt dit leuk.
  4. Ebro de Wit

    Ebro de Wit

    Lid geworden:
    10 nov 2019
    Berichten:
    81
    Locatie:
    Velserbroek
    Rien , welke ontwikkel app heb jij gebruikt.
    En heb je alleen de mega als computer.
    Groetjes Ebro

  5. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.863
    Locatie:
    Turnhout belgie
    Ziet er prima uit.
    50m zal wel volstaan, zover vaar je bijna nooit.Zeker niet als je wat wil laten zien aan het publiek

    Armira vindt dit leuk.
  6. bronsmotor

    bronsmotor

    Lid geworden:
    12 sep 2016
    Berichten:
    484
    Locatie:
    waar me werk is
    Knap werk al die electronica en een mooi model aan het worden.

    Maar ik heb een vraagje welke schakelmodules kun je gebruiken met die carson zenderset?

  7. Armira

    Armira

    Lid geworden:
    17 feb 2018
    Berichten:
    162
    Locatie:
    Papendrecht
    Ik heb met app inventor de app gemaakt
    En de enkel de mega met ln298 motordriver en hc06 Bluetooth module

  8. Armira

    Armira

    Lid geworden:
    17 feb 2018
    Berichten:
    162
    Locatie:
    Papendrecht
    Heb de ontvanger van de carson aangesloten op de arduino mega deze regelt voor de rest alles de relais module en servo en de motor driver module

  9. bronsmotor

    bronsmotor

    Lid geworden:
    12 sep 2016
    Berichten:
    484
    Locatie:
    waar me werk is
    Oh zo dat is voor mij te ingewikkeld denk ik haha bedankt voor de snelle reactie

  10. Armira

    Armira

    Lid geworden:
    17 feb 2018
    Berichten:
    162
    Locatie:
    Papendrecht
    Nog even dit :
    Heb het zo gemaakt als je één keer een adres hebt geselecteerd maakt de app in het vervolg automatisch een verbinding bij het opstarten
    Je kunt ook in het hoofdscherm keuzes maken een of twee motoren, dit is ook eenmalig de app onthoud je keuze en zet het scherm automatich in de juiste configuratie.
    Als je een knop van de hoofd motors voorruit klikt wordt deze groen en gaat die motor stationair draaien tweede keer klikken stop de motor of achteruit klikken veranderd de draairichting als een motor aan staat gaat desbetreffende slider werken om de toeren te regelen
    Staan er van beide motoren een knop aan bv een vooruit en de andere achteruit of beide vooruit kun je met de slider beide motoren de motoren even snel laten draaien of evt onafhankelijk bedienen
    Op het scherm verlichting worden de knoppen groen, als ze aan staan, tweede keer klikken gaat de desbetreffende functie uit
    Dit alles werkt bij mij met een andruino mega
    Is uiteraard ook anders te gebruiken elke knop zendt een getal via bluetooth
    Bij intresse kan ik het bestandje voor app inventor wel delen

  11. Armira

    Armira

    Lid geworden:
    17 feb 2018
    Berichten:
    162
    Locatie:
    Papendrecht
    Valt wel mee ben, wel even bezig geweest met het programmeren is nog niet helemaal klaar wacht nog op de tweede motor driver voor de kop en heckschroef en wat meer spullen servos voor de kranen enz
    maar zal laten zien wat ik tot nu toe heb geprogrammeerd zal niet perfect zijn is ook de eerste keer dat ik met een arduino werk belangrijkste is het werkt allemaal wel

    #include <Servo.h>
    const int SERIAL_BUFFER_SIZE = 8;
    char serialBuffer[SERIAL_BUFFER_SIZE];
    boolean newData = false;
    const byte numChars = 32;
    char receivedChars[numChars]; // an array to store the received data

    //servo
    const int servo1 = 32; // Pin for the first servo
    int servoVal;
    Servo myservo1; // create servo object to control a servo
    void Motor_1();
    void bluethooth();
    void recvWithEndMarker();
    void showNewData();

    //l298n -------------
    // Motor A
    int enA =2;
    int in1 = 52;
    int in2 = 50;
    // Motor B
    int enB = 3;
    int in3 = 51;
    int in4 = 53;
    //Motor Speed Values - Start at zero
    int MotorSpeed1 = 0;
    int MotorSpeed2 = 0;
    //rc kanalen---------
    double channel[2];
    const int pwmPIN[]={4,5,6,7,8,11,12,13}; // an array to identify the PWM input pins (the array can be any length)
    int RC_inputs = 0;
    int i;
    int buttonState =0;
    int lastbuttonState = 0;
    int x = 0;

    void setup(){

    myservo1.attach(servo1); // attaches the servo
    for(i=22;i<30;i++)
    {
    pinMode(i, OUTPUT);//relay pins
    digitalWrite(i, HIGH);
    }

    // Set all the motor control pins to outputs
    pinMode(enA, OUTPUT);
    pinMode(enB, OUTPUT);
    pinMode(in1, OUTPUT);
    pinMode(in2, OUTPUT);
    pinMode(in3, OUTPUT);
    pinMode(in4, OUTPUT);
    int motorA=0;
    int motorB = 0;
    // Start with motors disabled and direction forward
    // Motor A
    digitalWrite(enA, LOW);
    digitalWrite(in1, HIGH);
    digitalWrite(in2, LOW);
    // Motor B
    digitalWrite(enB, LOW);
    digitalWrite(in3, HIGH);
    digitalWrite(in4, LOW);
    Serial.begin(9600);

    }
    void loop() {

    channel[0]=pulseIn(7, HIGH,50000);//ch2 ln298 rechter joystick x as
    channel[1]=pulseIn(8, HIGH,50000);//ch4 ln298 rechter joystick y as
    channel[3]=pulseIn(6, HIGH,50000);//ch8 ln298
    channel[4]=pulseIn(4, HIGH,50000);//ch 14 relais1 en relais 2
    channel[5]=pulseIn(5, HIGH,50000);




    // failsave voor als het rc signaal wegvalt stopt het script
    //failsave

    int sIn = 4;

    unsigned long dur;
    unsigned long failsafeVal = 1900;
    int debounce = 1; //seconds//amount of time to regain rc signal from the time its lost
    unsigned long lastDisconnection = 0;
    unsigned long previousMillis = 0;
    int RCstatus = 0;
    int prevStatus = 0;
    unsigned long currentMillis = millis();

    dur = pulseIn(sIn, HIGH, 500000);

    //falls to acceptable range
    if (dur >= 950 && dur <= 2000)
    {
    //check if it regains signal
    if (prevStatus == 2 && (currentMillis - lastDisconnection) < (debounce * 1000))

    dur = failsafeVal;
    Serial.print(dur);
    Serial.print("-");
    Serial.println (currentMillis);
    Motor_1();
    } else {

    bluethooth();
    }
    }
    void Motor_1(){
    //y as biede motoren syncroon voor achteruit x as alleen linker of rechter motor met roerservo-----------

    if (channel[3] >1500){

    if (channel[0] < 1400)
    {
    // Set Motor A backward
    digitalWrite(in1, LOW);
    digitalWrite(in2, HIGH);
    // Set Motor B backward
    digitalWrite(in3, LOW);
    digitalWrite(in4, HIGH);
    MotorSpeed1 = map(channel[0], 1400, 1020, 0, 255);
    MotorSpeed2 = map(channel[0], 1400,1020, 0,255);
    }
    else if (channel[0] > 1500)
    {
    // This is Forward
    // Set Motor A forward
    digitalWrite(in1, HIGH);
    digitalWrite(in2, LOW);

    // Set Motor B forward
    digitalWrite(in3, HIGH);
    digitalWrite(in4, LOW);
    //Determine Motor Speeds
    MotorSpeed1 = map(channel[0],1480, 1930, 0, 255);
    MotorSpeed2 = map(channel[0],1480, 1930, 0, 255);

    }
    else
    {
    // This is Stopped
    MotorSpeed1 = 0;
    MotorSpeed2 = 0;
    }

    // Now do the steering
    if (channel[1] < 1400)
    {

    // Move Left

    i = map(channel[1], 1400, 1020, 0, 255);

    MotorSpeed1 = MotorSpeed1 - i;
    MotorSpeed2 = MotorSpeed2 + i;

    if (MotorSpeed1 < 0)MotorSpeed1 = 0;
    if (MotorSpeed2 > 255)MotorSpeed2 = 255;
    }
    else if (channel[1] > 1550)
    {
    // Move Right

    i= map(channel[1], 1508, 1930, 0, 255);

    MotorSpeed1 = MotorSpeed1 + i;
    MotorSpeed2 = MotorSpeed2 -i;

    // Don't exceed range of 0-255 for motor speeds

    if (MotorSpeed1 < 0)MotorSpeed1 = 0;
    if (MotorSpeed2 > 255)MotorSpeed2 = 255;
    }



    }
    //alleen syncroon draaien met roerservo -------yas motoren x as roerservo---------------

    if ( channel[3]>1400 && channel[3]<1600){
    if (channel[0] < 1400)
    {
    // Set Motor A backward
    digitalWrite(in1, LOW);
    digitalWrite(in2, HIGH);
    // Set Motor B backward
    digitalWrite(in3, LOW);
    digitalWrite(in4, HIGH);

    MotorSpeed1 = map(channel[0], 1400, 1010, 0, 255);
    MotorSpeed2 = map(channel[0], 1400,1010, 0,255);

    }
    else if (channel[0] > 1500)
    {
    // This is Forward
    // Set Motor A forward
    digitalWrite(in1, HIGH);
    digitalWrite(in2, LOW);

    // Set Motor B forward
    digitalWrite(in3, HIGH);
    digitalWrite(in4, LOW);
    //Determine Motor Speeds
    MotorSpeed1 = map(channel[0],1500, 1930, 0, 255);
    MotorSpeed2 = map(channel[0],1500, 1930, 0, 255);
    }
    else
    {
    // This is Stopped
    MotorSpeed1 = 0;
    MotorSpeed2 = 0;
    }
    }
    if ( channel[3]<1400){
    if (channel[1]>1500){


    //Motor A achteruit
    digitalWrite(in1, LOW);
    digitalWrite(in2, HIGH);
    // Set Motor B vooruit
    digitalWrite(in3, HIGH);
    digitalWrite(in4, LOW);

    MotorSpeed1 = map(channel[1],1500, 1930, 0, 255);
    MotorSpeed2 = map(channel[1],1500, 1930, 0, 255);
    }


    else if ( channel[3]<1400){
    if ( channel[1]<1500){

    digitalWrite(in1, HIGH);
    digitalWrite(in2, LOW);
    // Set Motor B backward
    digitalWrite(in3, LOW);
    digitalWrite(in4, HIGH);

    MotorSpeed1 = map(channel[1], 1400, 1020, 0, 255);
    MotorSpeed2 = map(channel[1], 1400,1020, 0,255);
    }
    }else {
    // This is Stopped
    MotorSpeed1 = 0;
    MotorSpeed2 = 0;
    }
    }


    if (MotorSpeed1 < 30)MotorSpeed1 = 0; // Adjust to prevent "buzzing" at very low speed
    if (MotorSpeed2 < 30)MotorSpeed2 = 0;
    analogWrite(enA, MotorSpeed1); // Set the motor speeds
    analogWrite(enB, MotorSpeed2);


    // servo roer


    // servo roer
    if (channel[1]>1490){//sturen bij syncroon draaien

    servoVal= map(channel[1], 1485, 1915,90,0); // sturen met beide motoren knop middenstand
    }else if (channel[1]<1450){
    servoVal= map(channel[1], 1480,1020, 90, 180);
    }else if (channel[1]>1400 && channel[1]<1550){
    servoVal = 90;
    }
    myservo1.write(servoVal);

    delay(5);




    if(channel[4]>1600 ){
    buttonState =digitalRead (22);
    if (buttonState ==HIGH){
    digitalWrite (22, LOW);
    Serial.print (channel[4]);
    } else if(channel[4]>1600 ){
    digitalWrite (22, HIGH);
    }
    delay(300);
    }
    if(channel[4]<1200 && channel[4]>800 ){
    buttonState =digitalRead (23);
    if (buttonState ==HIGH){
    digitalWrite (23, LOW);
    } else if(channel[4]<1200 && channel[4]>800){
    digitalWrite (23, HIGH);
    }
    delay(300);
    }
    if (channel[5] >1600){
    digitalWrite (24, LOW);
    }
    else if(channel[5]<1200)
    {
    digitalWrite(25,LOW);
    }
    else
    {
    digitalWrite (24, HIGH);
    digitalWrite (25,HIGH);
    }
    }


    void bluethooth(){

    static byte ndx = 0;
    char startmarker;
    char endMarker = '>';
    char rc;

    while (Serial.available() > 0 && newData == false) {
    rc = Serial.read();

    if (rc != endMarker) {
    receivedChars[ndx] = rc;
    ndx++;
    if (ndx >= numChars) {
    ndx = numChars - 1;
    }
    } else {
    receivedChars[ndx] = '\0'; // terminate the string
    ndx = 0;
    newData = true;
    }




    int motorA;
    int motorB ;

    // Set all the motor control pins to outputs
    pinMode(enA, OUTPUT);
    pinMode(enB, OUTPUT);
    pinMode(in1, OUTPUT);
    pinMode(in2, OUTPUT);
    pinMode(in3, OUTPUT);
    pinMode(in4, OUTPUT);

    // Start with motors disabled and direction forward
    // Motor A
    digitalWrite(enA, LOW);
    digitalWrite(in1, HIGH);
    digitalWrite(in2, LOW);
    // Motor B
    digitalWrite(enB, LOW);
    digitalWrite(in3, HIGH);
    digitalWrite(in4, LOW);


    int angle=0;
    if (newData == true) {
    char input=receivedChars;
    Serial.print(receivedChars);
    Serial.print("-");

    int Blt = atol(receivedChars);
    Serial.println(Blt);
    // if startmarker=C
    switch (Blt) {
    case 1: // Dekverlichting 1
    digitalWrite(22, LOW);
    break;
    case 2:
    digitalWrite(22,HIGH);

    break;
    case 3: //Dekverlichting2
    digitalWrite(23,LOW);
    break;
    case 4: //
    digitalWrite(23,HIGH);
    break;
    case 5: //Stuurhutlicht
    digitalWrite(24, LOW);

    break;
    case 6:
    digitalWrite(24,HIGH);

    break;
    case 7: //schijnwerpers
    digitalWrite(25,LOW);
    break;
    case 8: //
    digitalWrite(25,HIGH);
    break;
    case 9: /navigatielichten
    digitalWrite(26, LOW);
    break;
    case 10:
    digitalWrite(26,HIGH);
    break;
    case 11: //sleeplichten
    digitalWrite(27,LOW);
    break;
    case 12:
    digitalWrite(27,HIGH);
    break;
    case 13: //radars
    digitalWrite(28, LOW);
    break;
    case 14:
    digitalWrite(28,HIGH);
    break;
    case 15:
    digitalWrite(29,LOW);
    break;
    case 16: //
    digitalWrite(29,HIGH);
    break;

    case 109: //Stuur BB
    servoVal = 178;
    myservo1.write(servoVal);
    break;
    case 110:
    servoVal = 90;
    myservo1.write(servoVal);
    break;
    case 111: //Stuur SB
    servoVal = 0;
    myservo1.write(servoVal);
    break;
    case 112:
    servoVal = 90;
    myservo1.write(servoVal);
    break;

    case 100: ///motor A vooruit
    motorA=2;
    break;
    case 102: ///motor A stop
    motorA = 0;
    break;
    case 113: ///motor A stopknop
    motorA = 0;
    break;
    case 105: // // set motorA achteruit
    motorA= 1;
    break;
    case 106: //// zet motorA stop
    motorA = 0;
    break;
    case 107: //: // // set motorB achteruit
    motorB = 1;
    break;
    case 108: //// zet motorB stop
    motorB = 0;
    break;
    case 114: //// zet motorB stopknop
    motorB = 0;
    break;
    case 103: //// set motorB voouit
    motorB =2;
    break;
    case 104: //// zet motorB stop
    motorB = 0;
    break;
    }
    if (motorA == 1 && Blt==406){
    // Set Motor A backward

    digitalWrite(in1, LOW);
    digitalWrite(in2, HIGH);
    MotorSpeed1 = 40; ;

    Serial.print("A achteruit");
    }else if (motorA == 2 && Blt == 404){
    // Set Motor A forward
    Serial.print(" A vooruit");

    digitalWrite(in1, HIGH);
    digitalWrite(in2, LOW);
    MotorSpeed1 = 40;

    }else if (motorA == 0){
    Serial.print(" A stop");
    MotorSpeed1 = 0;
    }


    if (motorB == 1 &&Blt ==408){
    // Set Motor B backward

    Serial.print("B achteruit");
    digitalWrite(enB, LOW);
    digitalWrite(in3, LOW);
    digitalWrite(in4, HIGH);
    MotorSpeed2 = 40;

    }else if (motorB == 2 &&Blt==410){
    // Set Motor B forward

    Serial.print(" B vooruit");

    digitalWrite(in3, HIGH);
    digitalWrite(in4, LOW);

    MotorSpeed2 =40;
    }else if(motorB == 0){
    Serial.print(" b stop");

    MotorSpeed2 = 0;
    }

    if (Blt > 0 && Blt < 256) {
    if ( motorA== 1 || motorA == 2){

    MotorSpeed1= map (Blt,1000,1255,30,255);
    }
    }
    if ( Blt> 600 && Blt< 855 ){
    if ( motorB == 1 || motorB== 2){
    MotorSpeed2 = map (Blt,2000,2255,30,255);
    }
    }

    if ( Blt> 3000&& Blt< 3255 ){
    if ( motorB == 1 && motorA== 1|| motorB== 2 && motorA==2 || motorA==1 && motorB == 2 || motorA==2 && motorB ==1){
    MotorSpeed1 = map (Blt,3000,3255,30,255);
    MotorSpeed2 = map (Blt,3000,3255,30,255);
    }
    }



    Serial.print("-A=");
    Serial.print(motorA);
    Serial.print("-B=");
    Serial.print(motorB);
    Serial.print("-ms1_");
    Serial.print (MotorSpeed1);
    Serial.print("-ms2_");
    Serial.println (MotorSpeed2);

    analogWrite(enA, MotorSpeed1); // Set the motor speeds
    analogWrite(enB, MotorSpeed2);




    }

    newData = false;
    }

    }

  12. bronsmotor

    bronsmotor

    Lid geworden:
    12 sep 2016
    Berichten:
    484
    Locatie:
    waar me werk is
    Daar zal wel flink wat koffie bij gedronken zijn ik snap er weinig van hahaha

    Armira vindt dit leuk.
  13. Ebro de Wit

    Ebro de Wit

    Lid geworden:
    10 nov 2019
    Berichten:
    81
    Locatie:
    Velserbroek
    Bedankt voor het programma, gaan er mij in verdiepen, wil dit namelijk ook gaan doen in combinatie met motoren en verstelbare schroeven op vermogen regelen!
    En alles wat ik tegen kom, daar leer ik van.
    Ben nog niet zover maar over een jaar gaat dat wel lukken.



    groetjes Ebro

  14. Armira

    Armira

    Lid geworden:
    17 feb 2018
    Berichten:
    162
    Locatie:
    Papendrecht
    Je vraagt maar als je wat wilt weten
    Dit is dus het programma voor de arduino heb er een failsafe ingebouwd dat als de rc uitvalt alles stopt dit moet bij de bluethooth nog gebeuren dat kan echter enkel door de hardware aan te passen want stel dat je net buiten bereik komt zou de boot gewoon doorvaren

  15. Armira

    Armira

    Lid geworden:
    17 feb 2018
    Berichten:
    162
    Locatie:
    Papendrecht

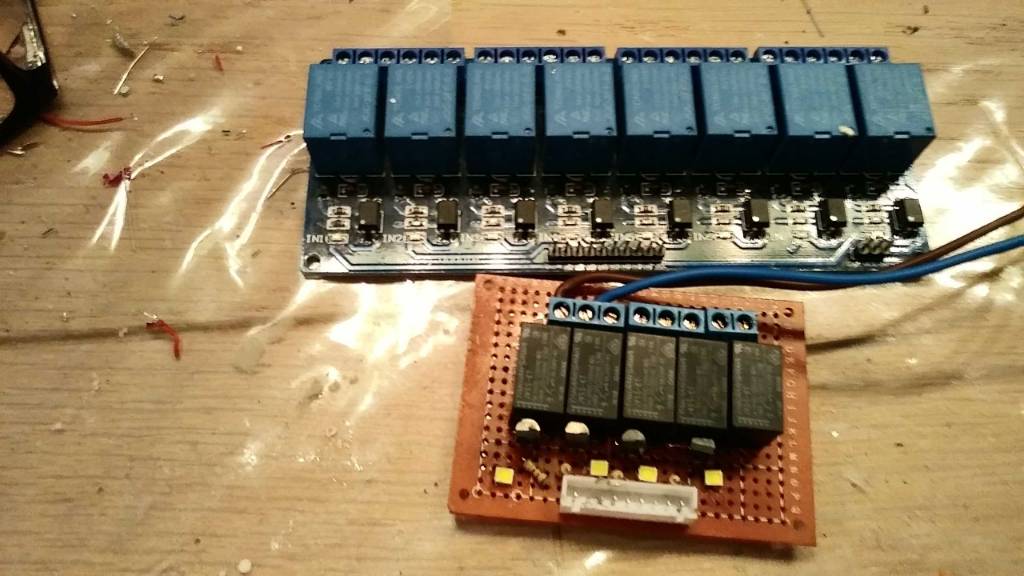

    Vandaag een relais module gemaakt voor de arduino heb inmiddels een 8 kanaal module maar ivm plaatsgebrek zelf maar een heel kleine gebouwd




    MicropropSport vindt dit leuk.
  16. Armira

    Armira

    Lid geworden:
    17 feb 2018
    Berichten:
    162
    Locatie:
    Papendrecht

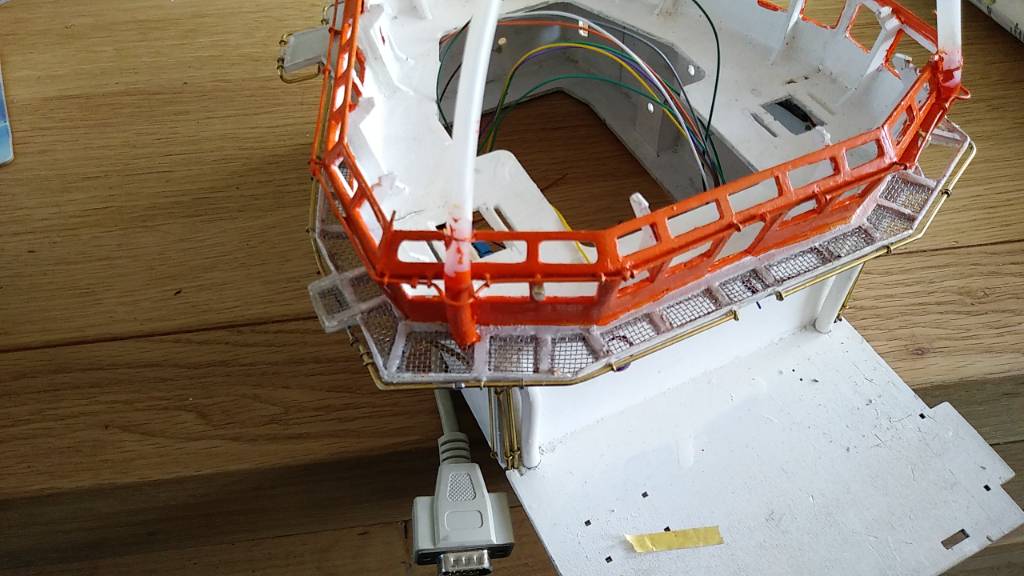

    Weer een stukje verder met het roosterdek op de brug zag dat de echte ook roosterdekken had dus ook maar aangepast 20200506_120721.jpeg brug.jpeg

    MicropropSport vindt dit leuk.
  17. Armira

    Armira

    Lid geworden:
    17 feb 2018
    Berichten:
    162
    Locatie:
    Papendrecht
    Bouw heeft tijdje stillgestaan maar
    ben inmiddels begonnen de autokraan bedienbaar te maken met stappenmotor




    Zeiler vindt dit leuk.
  18. Armira

    Armira

    Lid geworden:
    17 feb 2018
    Berichten:
    162
    Locatie:
    Papendrecht
    Heb inmiddels de mast en kraan klaar werken beide via de arduino met bluethooth en rc



    Zeiler en Stoompomp vinden dit leuk.
  19. willy1960

    willy1960

    Lid geworden:
    8 feb 2011
    Berichten:
    53
    Locatie:
    Beerse Belgie
    Een mooi bouwverslag,zeker van de arduino.

    Armira vindt dit leuk.
  20. Armira

    Armira

    Lid geworden:
    17 feb 2018
    Berichten:
    162
    Locatie:
    Papendrecht

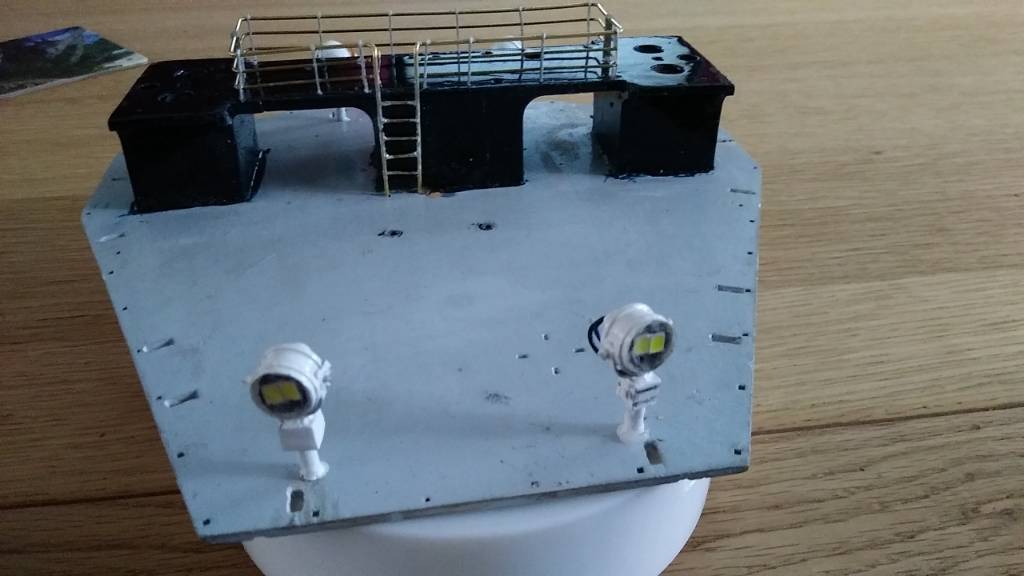

    Ben eerst maar eens begonnen met het sruurhutdak schijnwerpers en railing geplaatst nu nog de blusmonitoren moet nog bedenken hoe ik die ga maken ?
    Heb voor deze volgorde gekozen omdat eerst alles op het dak wil plaatsen voordat ik het op de stuurhut zet dit werkt makkelijker
    Daarna het interieur in de stuuhut en de mast erop 20200902_191712.jpeg

    k-k vindt dit leuk.

Deel Deze Pagina
