    Wat is het internet toch een mooi medium voor ons modelbouwers.
    Heb contact gehad met Rob Hamann, de bouwer van het schaalmodel en heb tekeningen gekregen van het originele landingsgestel :banana:
    "Het landingsgestel had een (torsie) stangenaandrijving. De boog die langs het wiel zit is een tandkrans, aangedreven door een klein tandwiel. De kabels die je ziet lopen zijn de bediening van de borgpen van het landingsgestel"

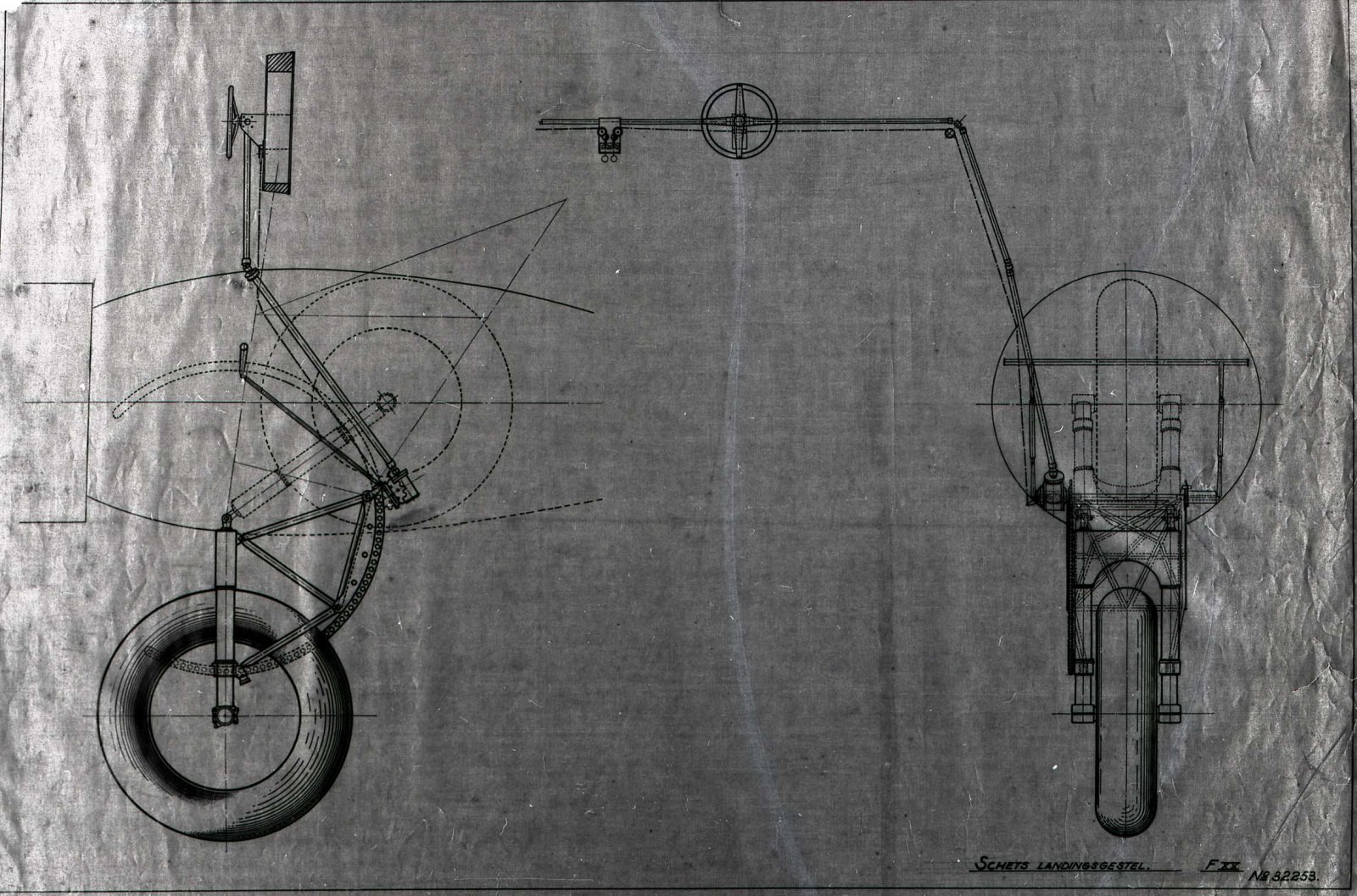

    Fokker F20 schets landingsgestel.jpg

    En van de bediening van de borgpen
    Langzaam wordt het me duidelijk :)

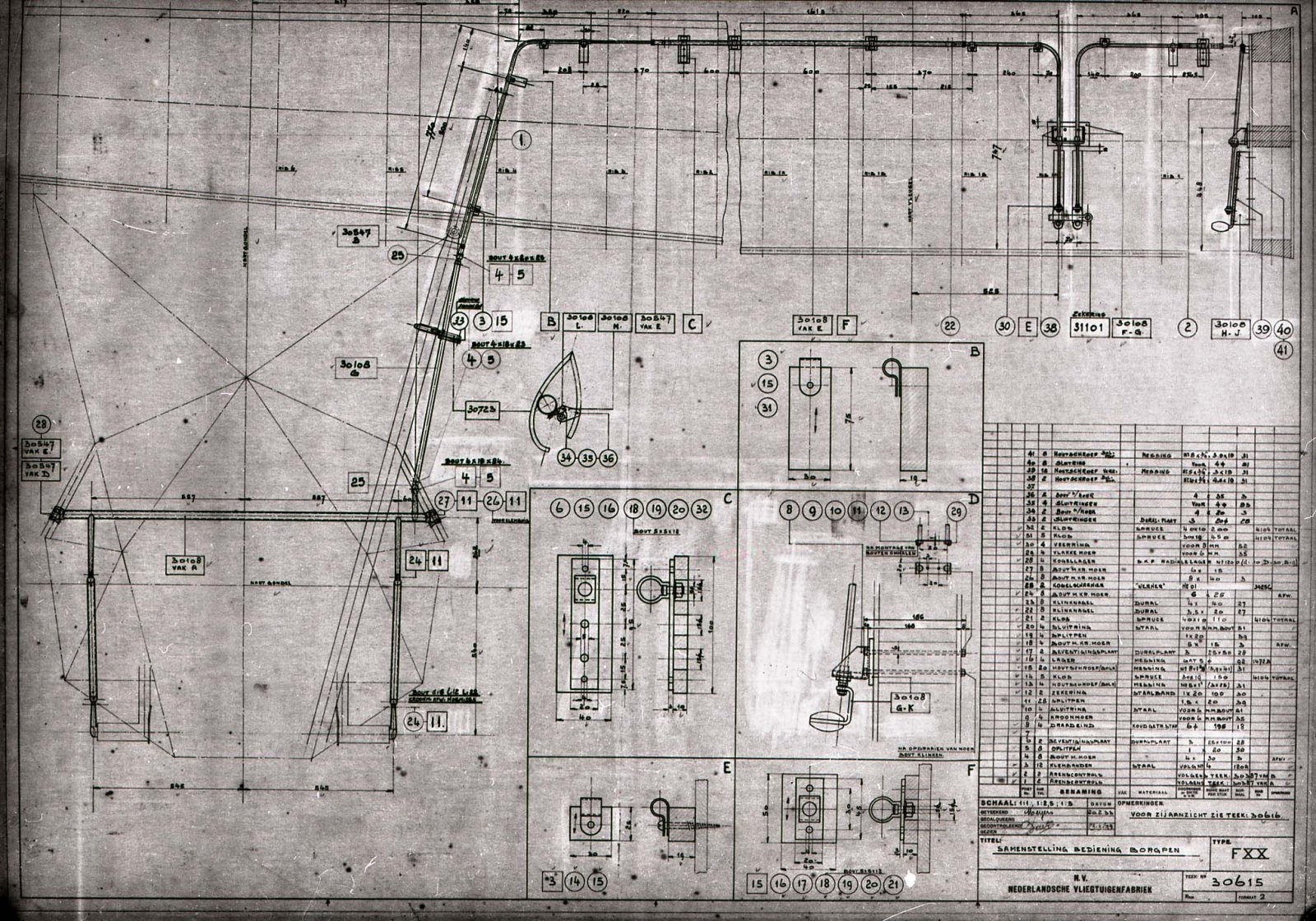

    Fokker F20 bediening borgpen 002.jpg

    Groeten, Ralf

    Dickie vindt dit leuk.
  2. Dickie

    Dickie Guest

    Leuk om te zien hoe ze dat in die tijd voor elkaar kregen, een echte uitdaging

  3. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.400
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
  4. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    1.371
    Locatie:
    Hoofddorp
    Hi ralf

    Dit gaat inderdaad een mooi project worden, met een hoop uitzoekwerk.
    Voor de aandrijving zou dit misschien iets zijn?
    http://www.westonuk.co.uk/westonuk2_048.htm

    Als ik zo naar de tekening en foto's kijk komt er inderdaad van boven af een aandrijfstang met wormwiel naar een 12 tands tandwiel.

    Grt John

  5. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.228
    Locatie:
    Haarlem
    Die heb ik ook uitgeplozen Ron maar de 130 graden is op die manier lastig te doen, zeker gezien de ruimte die er is.
    Ik heb zojuist een schat aan informatie ontvangen van het origineel van Rob :yes::yes::yes:
    Zal jullie mee laten genieten

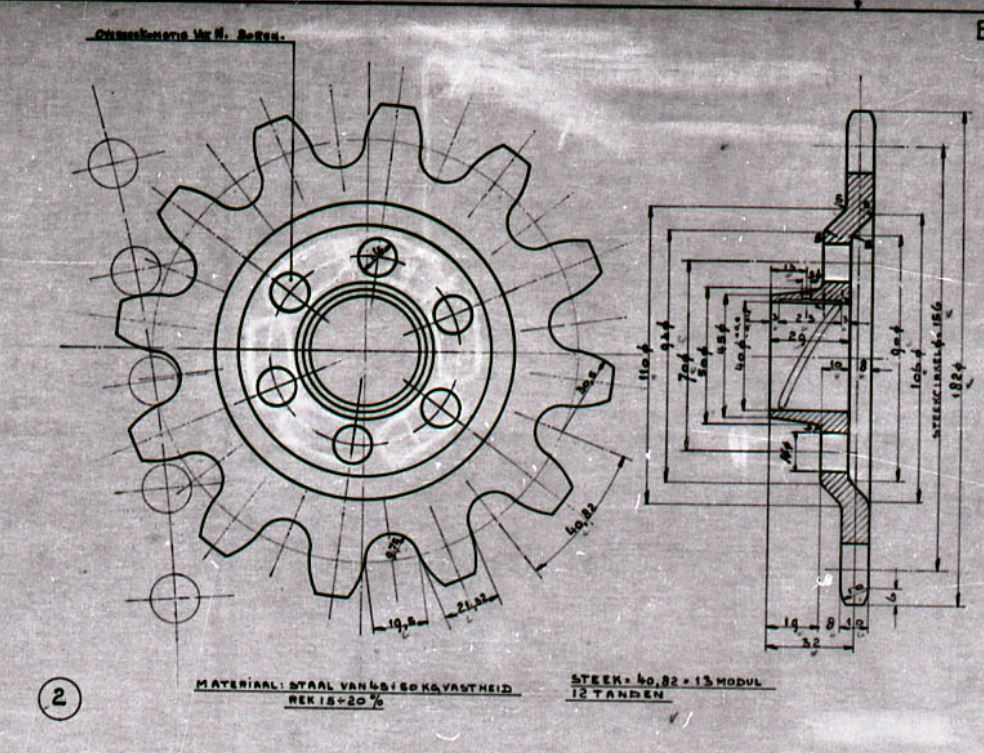

    Het is inderdaad een 12 tands tandwiel John :thumbsup:

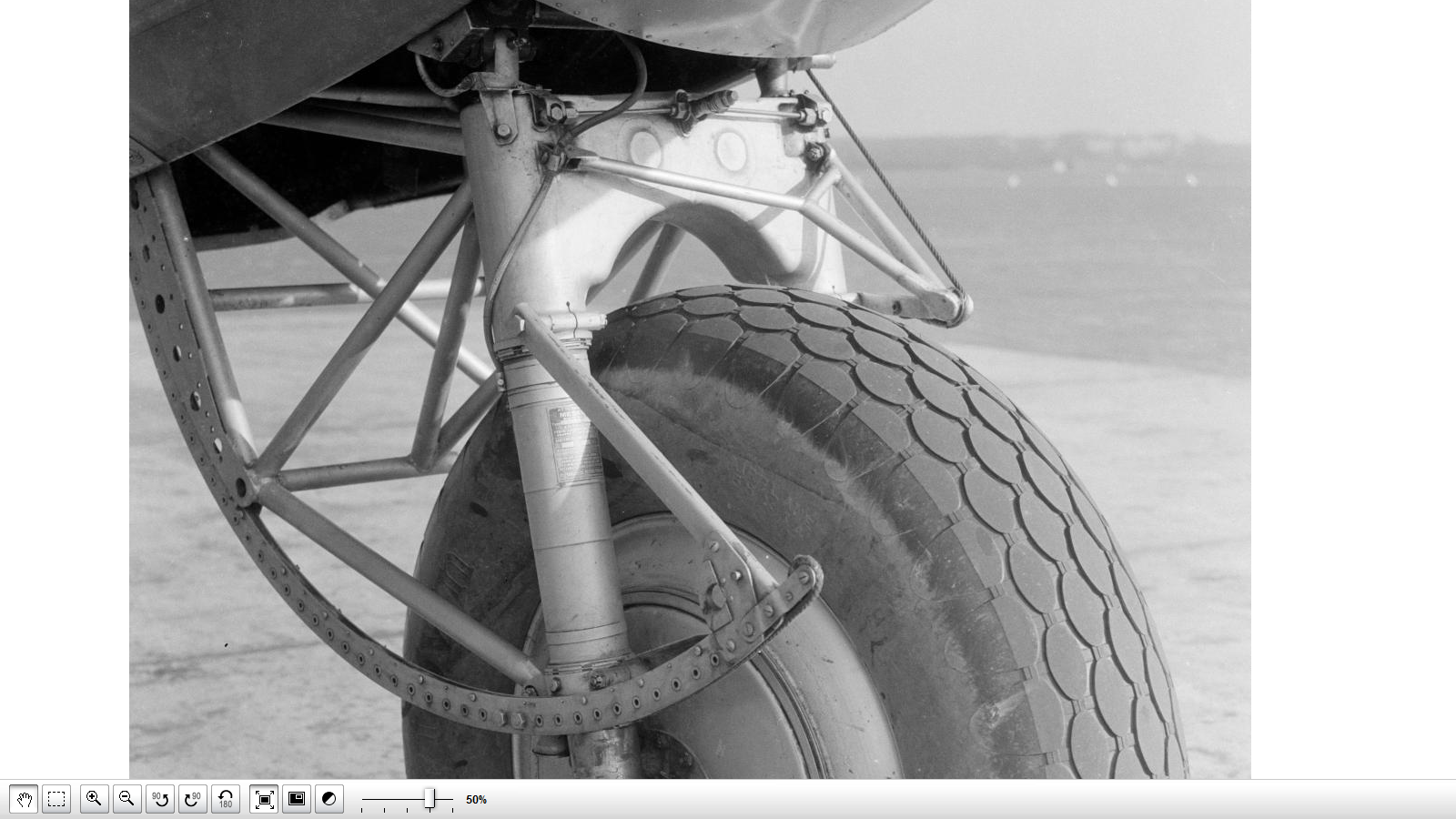

    gahetna (1).png

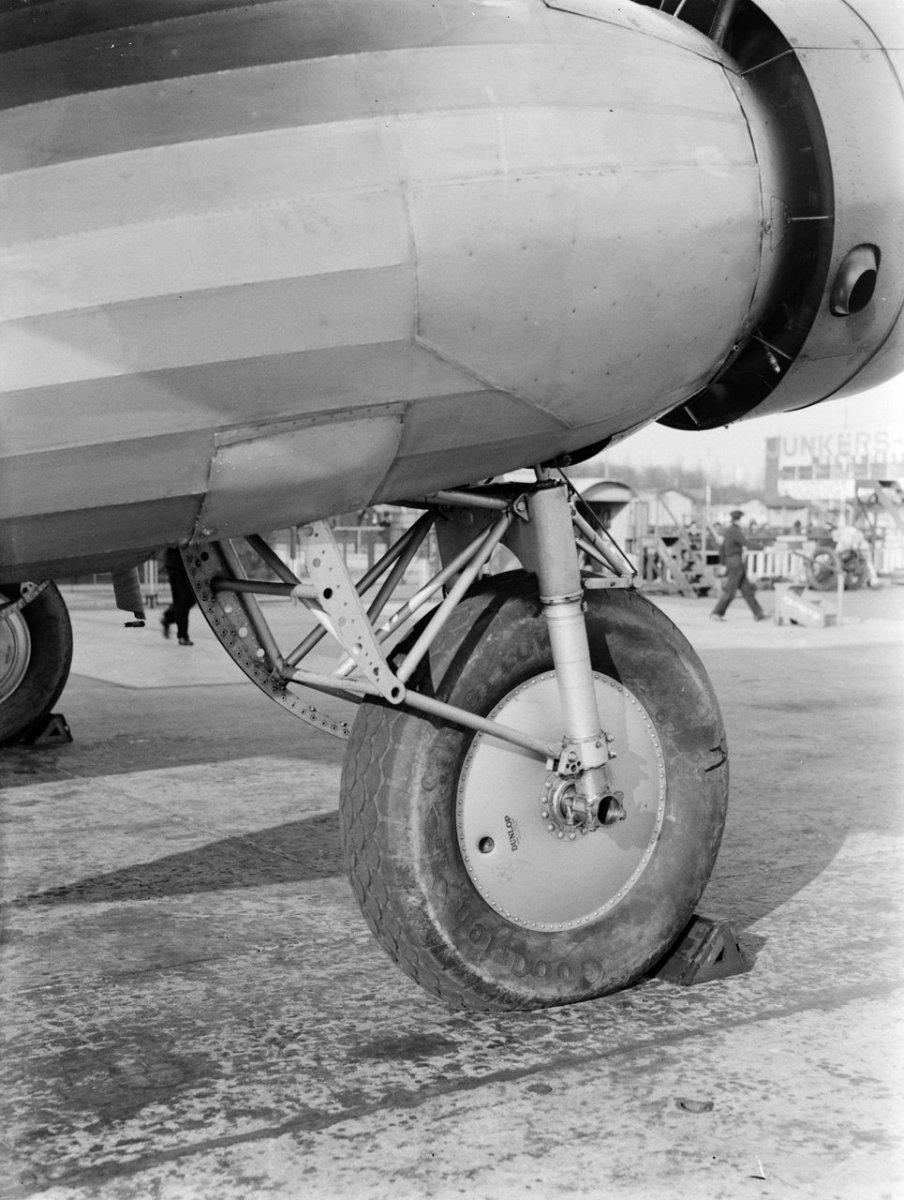

    gahetna (2).jpg

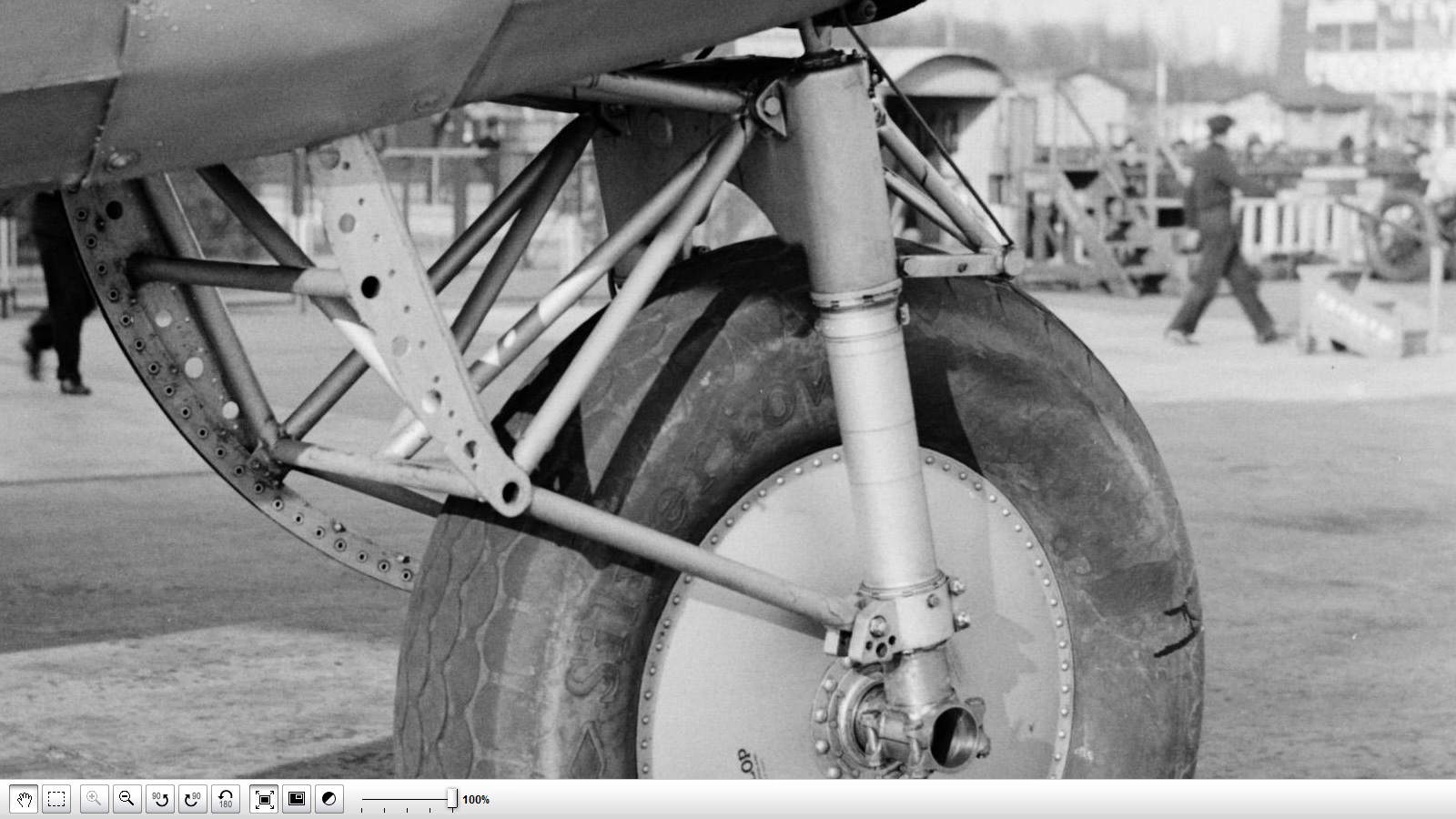

    gahetna (13).jpg

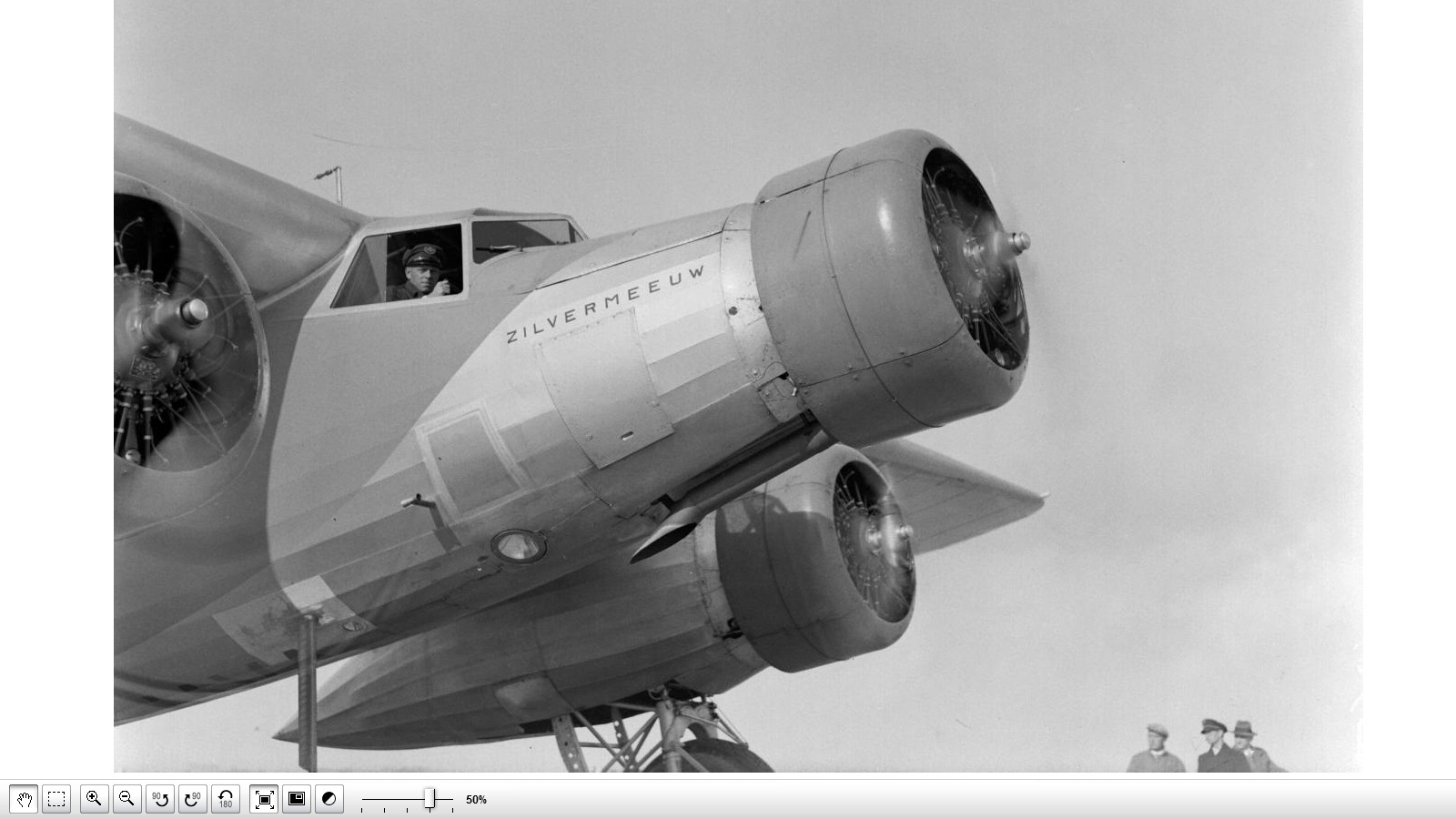

    gahetna (17).jpg

    Dit is de absolute max toch?

    Groeten, Ralf

  6. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.400
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Eerdergenoemde lineaire/spindel servo's (realistisch langzaam?) zijn van
    www.actuonix.com
    [​IMG]



    Qua ideeën/inspiratie zou je ook eens kunnen kijken bij de schetsen/tekeningen van het uitklapbare wielophangings mechanisme:worship: dat @Lex Verkuijl ontworpen heeft voor zijn Panther Watercar - MBF.


    Laatst bewerkt: 3 mrt 2018
    strutter vindt dit leuk.
  7. Dickie

    Dickie Guest

    Ik zie een wormwiel reductor, kruiskoppelingen en aandrijfstangen.

  8. hannesie

    hannesie

    Lid geworden:
    18 okt 2005
    Berichten:
    2.121
    Locatie:
    rotterdam
    Kijk Ralf, nu gaat het ergens op lijken zoals het zou moeten worden!
    Zo ben ik dus o.a ook bezig geweest voor de Fokker F viib bij het aviodrome voor de originele tekeningen!
    Stichting Fokker erfgoed gaat proberen d.m.v sponsering e.d de komen de tijd het voor elkaar te krijgen een vliegwaardige Fokker F viib replika te gaan bouwen(duurt nog wel effe denk ik) maar jij zou ook daar denk ik de nodige info vandaan kunnen halen wat de originele tekeningen betreft om deze op een nette manier te kunnen verwerken in jouw ontwerp!
    Voor wat betreft het maken van de tekening zou ik niet opnieuw het wiel proberen uit te vinden maar zoveel mogenlijk alles over te nemen van het origineel(constructie)!
    De romp e.d is zoals ik zie ook gewoon buizenframe met linnen bespannen wat je om kan zetten in hout!

    Mvgr Hans

  9. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.228
    Locatie:
    Haarlem
    Een vliegwaardige FVIIb, wat een gaaf nieuws! Dat komt voor jou project mooi uit zeg
    Waar mogelijk gebruik ik van het origineel, wat achter behang/beplanking komt gaat naar eigen inzicht ;)
    Mijn romp gaat ook uit hout gemaakt worden bekleed met Solartex.
    Vleugelindekking lijkt me 0,6 mm triplex mooi, deze kan aan de onderzijde gelijk in de blanke lak gelijk het origineel.
    De vleugel wil ik delen bij de romp en de gondels worden door 3 bouten vastgeschroefd aan de vleugel
    Stabilo deling wel of niet moet ik nog over nadenken

    Groeten, Ralf

  10. mac

    mac

    Lid geworden:
    7 apr 2008
    Berichten:
    595
    Locatie:
    Enkhuizen
    Kijk dat is zeer vriendelijk van Rob, dat zijn mooie tekeningen...:thumbsup:

    Mooi project Ralf, succes.

    groet Jan...:bye:

  11. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.400
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
  12. hannesie

    hannesie

    Lid geworden:
    18 okt 2005
    Berichten:
    2.121
    Locatie:
    rotterdam
    Hoi ralf,ik heb misschien een idee'tje gezien de tandwielen door is naar de oude mecano onderdelen te kijken wat er misschien te vergaren is!
    Ikzelf heb nog wat hele oude mecano liggen en daar zitten nog o.a een wormwiel en een tandwiel in die op elkaar matchen.
    Ik weet niet of het de goede schaalverhouding is kwa origineel maar het is misschien de moeite waard om daar is aandacht aan te schenken!
    Wat ik ook heb vernomen van de Fokker die jij wil gaan bouwen is dat het landingsgestel wel een vast kwam te zitten zodat deze niet meer naar beneden wilde komen!
    Ik weet niet of ze daar dan toen der tijd modificaties aan hebben toegepast!
    Voor wat betreft het triplex fineer zou ik eens als ik jouw was gaan snuffelen bij de Arnhemse houthandel!
    Deze kunnen n.m.l ook de berken fineer leveren in alle diktes!

    Mvgr Hans

  13. WV

    WV verslagschrijvers

    Lid geworden:
    3 okt 2003
    Berichten:
    2.913
    Locatie:
    Vlaardingen
    Leuk project, Ralf!

    Ik zeg doen! ;-)

    Laatst bewerkt: 15 mrt 2018
  14. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.821
    de fokker F VII b is totaal anders dan de zilvermeeuw

    van de F VII heb ik tekeningen a en b
    die is 1 motoring
    later kwam er de 3 m met 3 motoren
    en die werd zo een beetje opgevold door de F18
    de zilvermeeuw moest de F18 opvolgen

  15. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.278
    Locatie:
    groningen
    Zie dit nu pas.

    Mooi man, gaaf project!

    Succes!


    jan.

    strutter vindt dit leuk.
  16. Ed Heemskerk

    Ed Heemskerk

    Lid geworden:
    5 sep 2007
    Berichten:
    1.021
    Locatie:
    Lisse
    Hallo Ralph ,

    Wat een prachtig project en vele uitdagingen ,ga ik volgen.

  17. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.228
    Locatie:
    Haarlem
    Op de achtergrond wordt er druk ge-engineered aan de FXX
    Ineens vallen er puzzelstukjes samen en kun je verder :banana:
    Besloten is de setup van mijn Topflite DC3 te gebruiken (met 1 extra motor)
    Als retract gebruik ik die van Hobbyking met daarbij 2 oleo's en deze maak ik zelf gelijk aan de opzet van Toni Nijhuis
    Ook de wielen worden zelf gemaakt, hiervoor ga ik 35mm Moos gummi rubber gebruiken

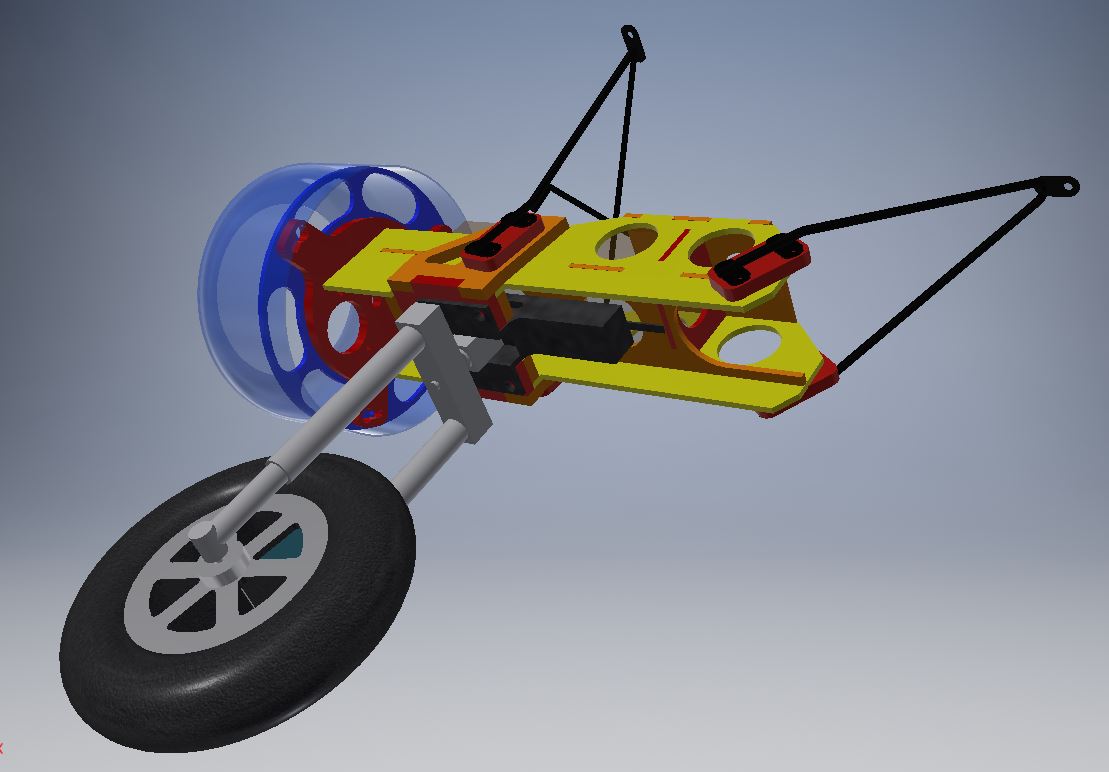

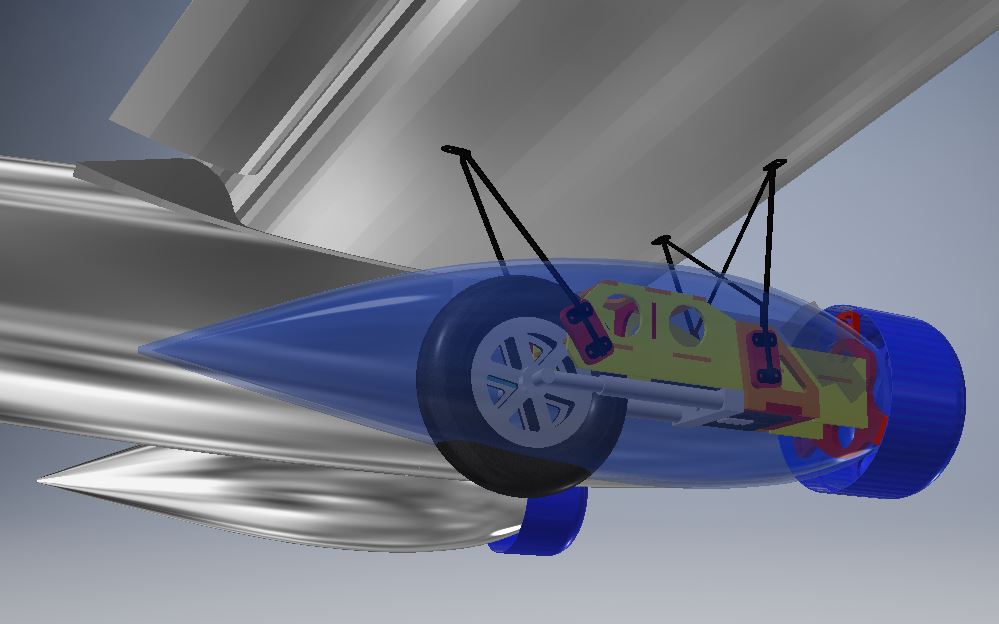

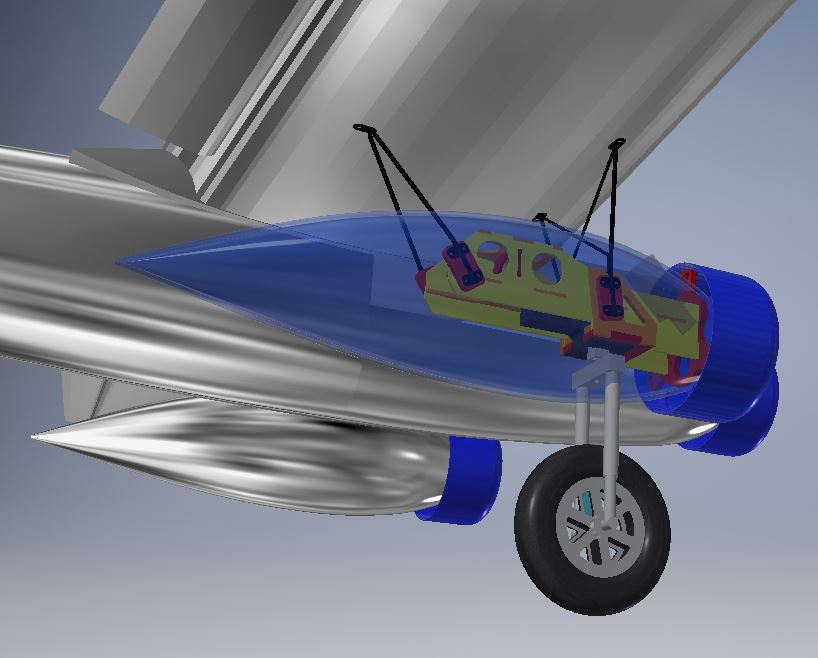

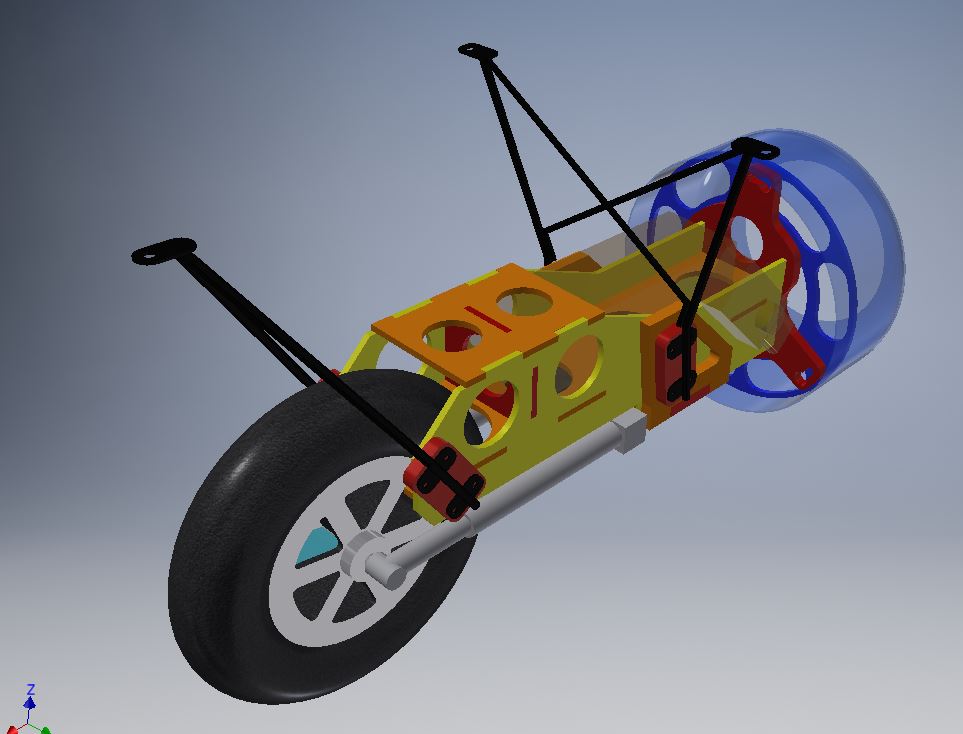

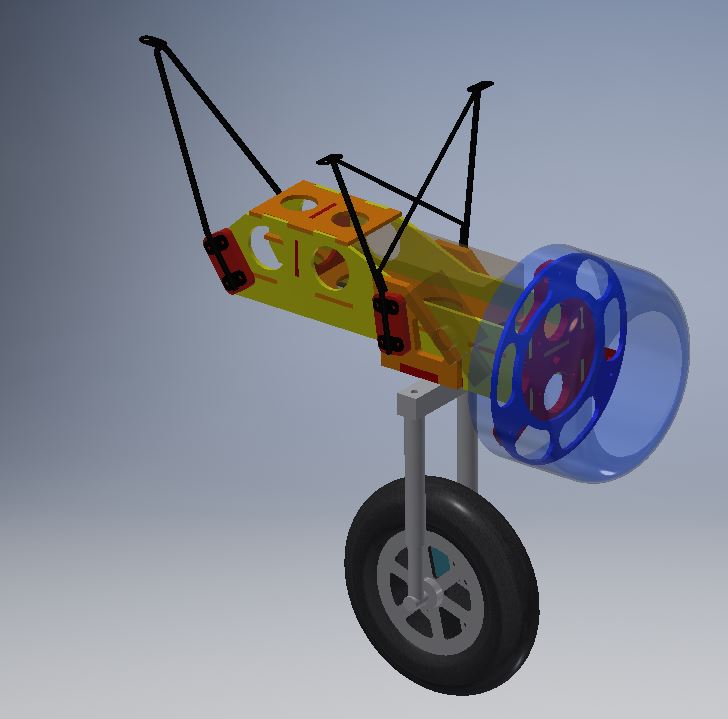

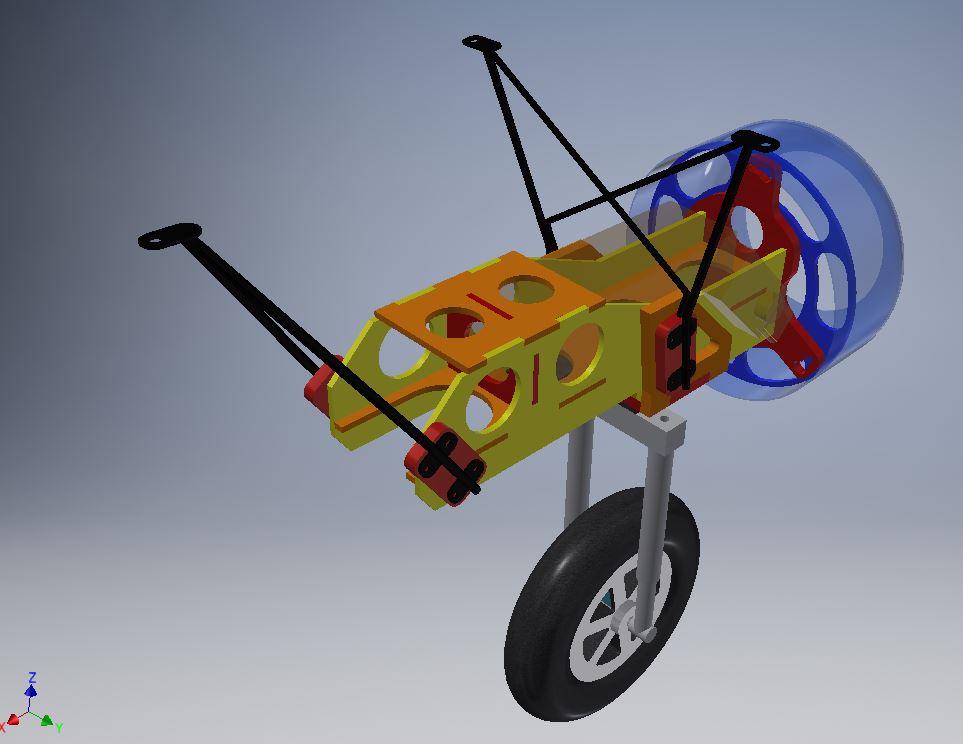

    Al deze gegevens heb ik verwerkt in een 3D model
    Er moet hier en daar nog wat getuned worden maar de basis is er :)


    De gondels worden voor transport afneembaar met 3 M4 bouten (en 2 servo stekkers)


    Het 4mm verenstaal wordt met zilver gesoldeerd en er komen nog 2 bracings tussen



    Wielen steken een stukje uit, dat is mijn compromis, ik kan nu wel de accu in de gondel kwijt :thumbsup:


    Als de freesfiles gereed zijn ga ik ze opsturen en dan kan er gelijmd gaan worden :beer:

    I'll keep you posted

    Groeten, Ralf

  18. hannesie

    hannesie

    Lid geworden:
    18 okt 2005
    Berichten:
    2.121
    Locatie:
    rotterdam
    Hoi Ralf,ik hoop wel dat je het tandheugel mechanisme erop gaat monteren al is het niet functioneel
    Mvgr Hans

  19. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.228
    Locatie:
    Haarlem
    Zal dan een soort klapwaaier moeten worden :hammer:

  20. hannesie

    hannesie

    Lid geworden:
    18 okt 2005
    Berichten:
    2.121
    Locatie:
    rotterdam
    Jaaja.ik zal je toch even wakker moeten houden wat dat soort dingetjes betreft
    Zo'n mooie kist zonder dit soort mooie schaal details dat kan toch nie hé

    Mvgr Hans
