FVT3 - plank met Prandtl-BLSD

Discussie in 'Bouwverslagen - Vliegen' gestart door arjan191, 3 nov 2020.

  1. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht

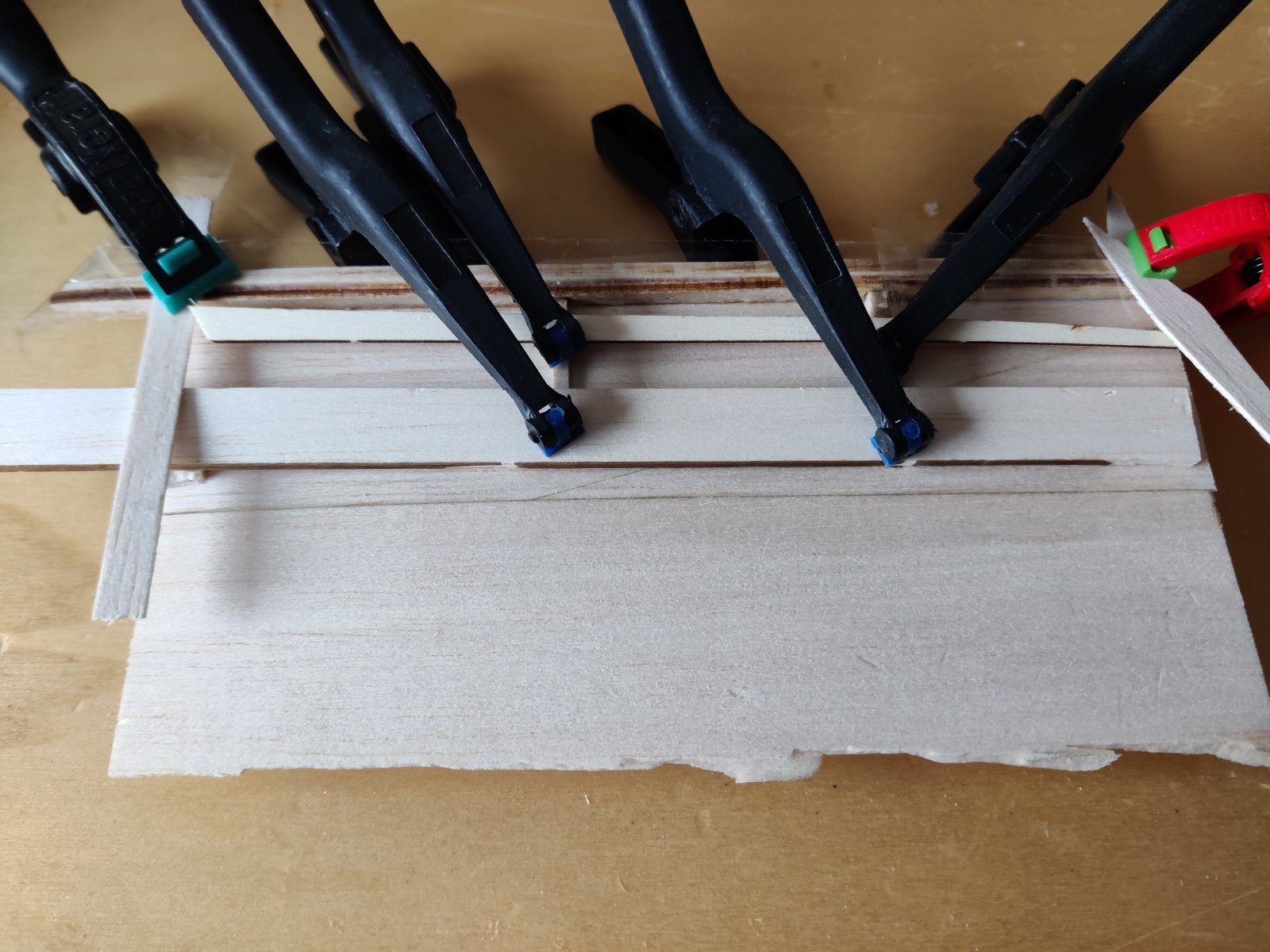

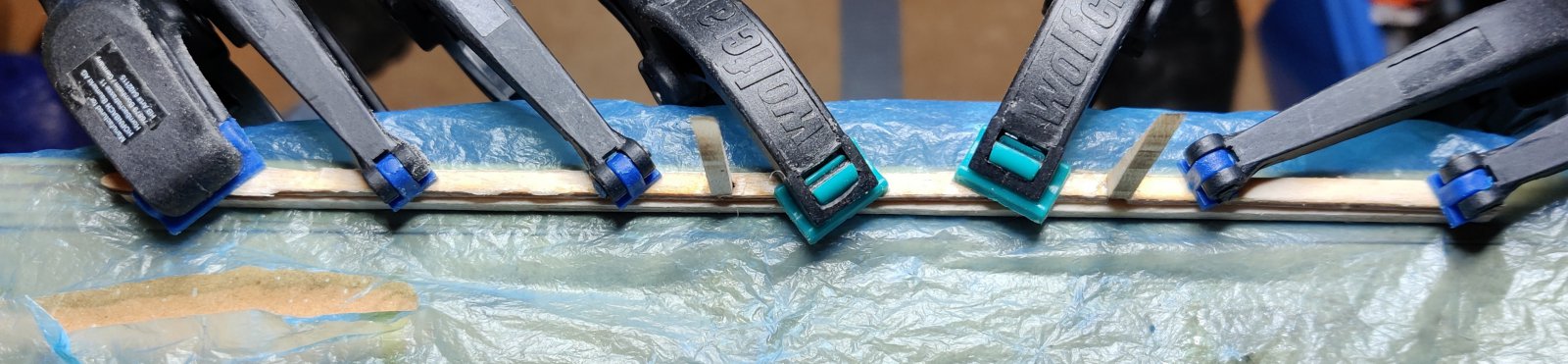

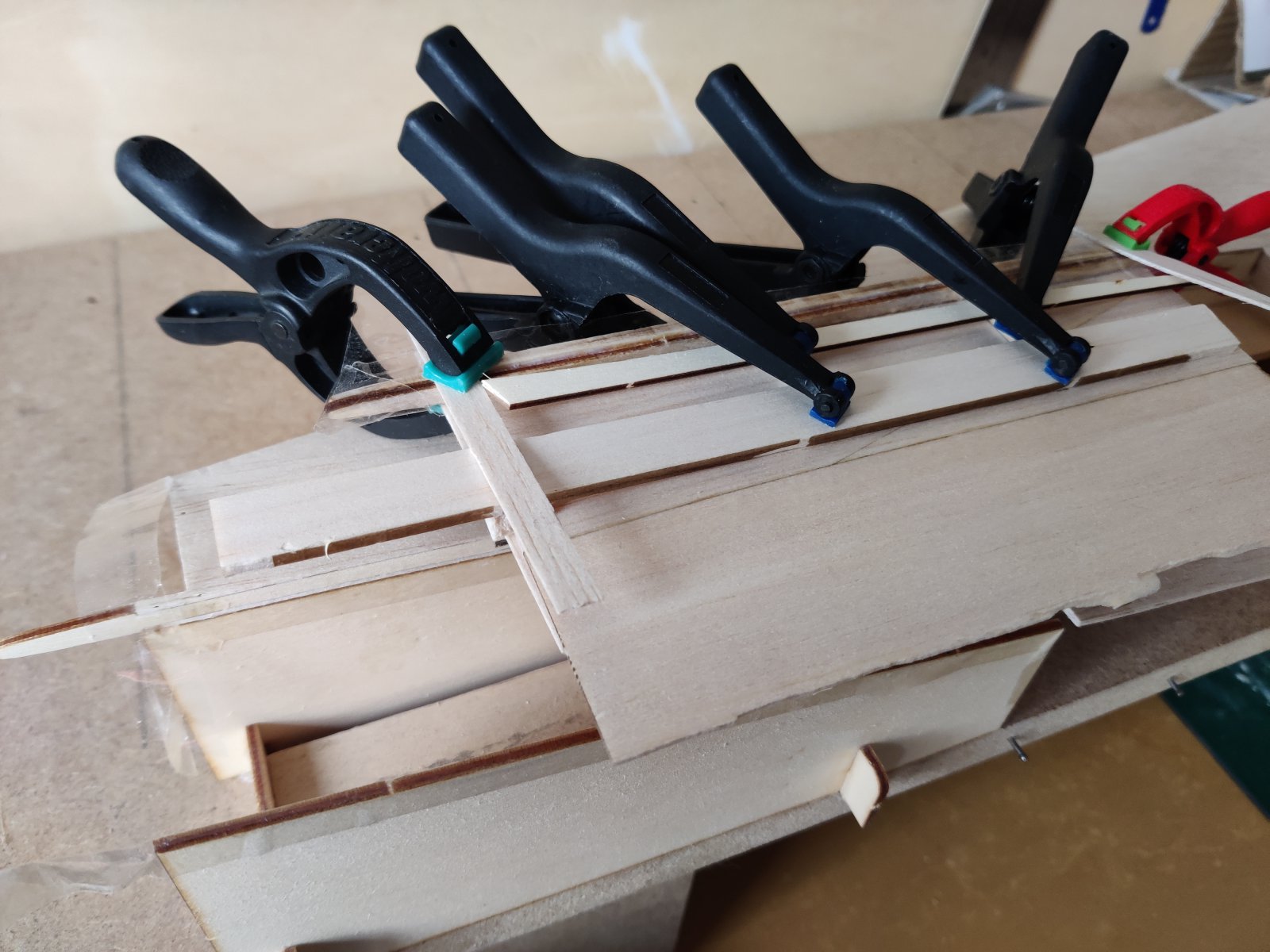

    De eerder gesneuvelde onderste indekking van de linker elevon vervang ik door een nieuwe, te snijden uit twee geschäftete reststukken 0,8mm balsa. Dat is thans nog in de klemmen.


    ISOLA2 vindt dit leuk.
  2. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
    Productieve bouwavond gehad.
    Not.

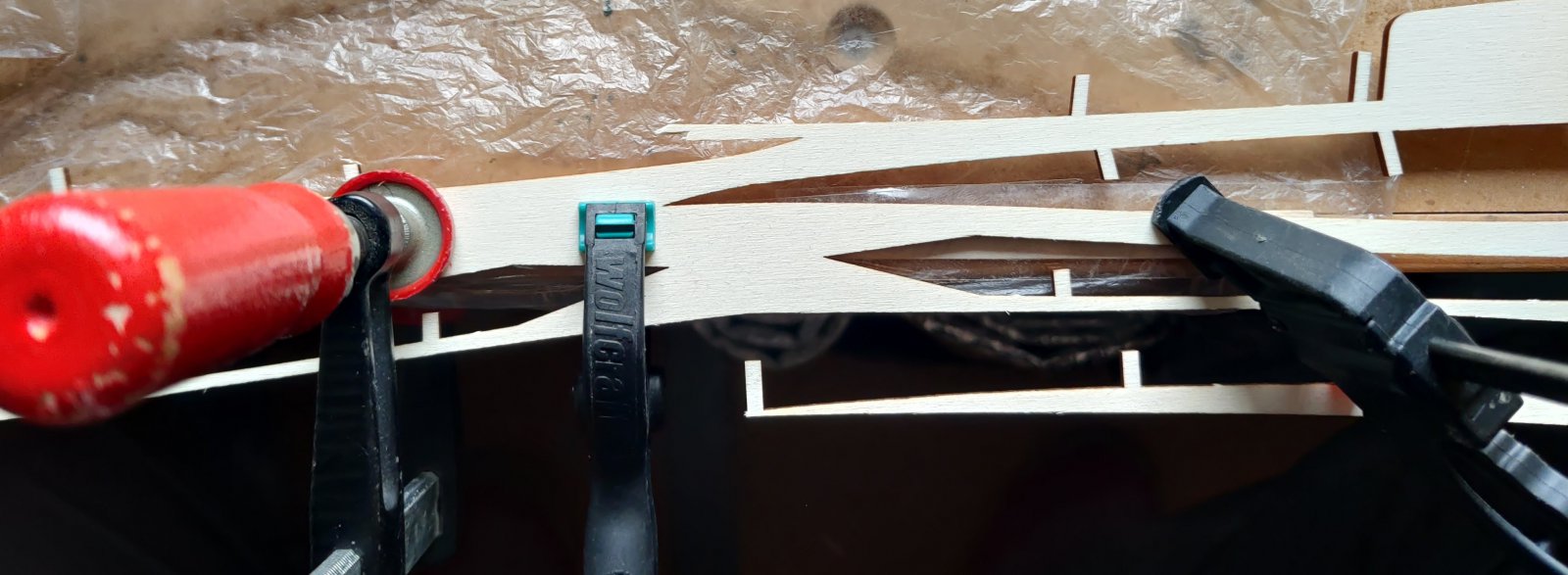

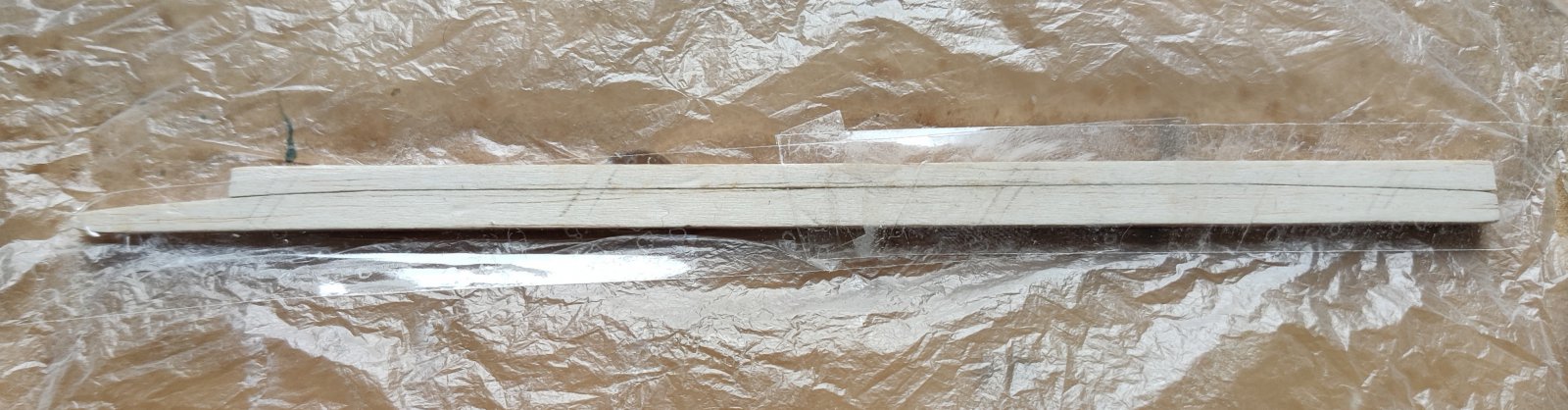

    De geschäftete indekking sneed ik vervolgens net te klein op verkeetde maat, dus die heb ik maar opnieuw geschäftet met de eerder beschadigde indekking.

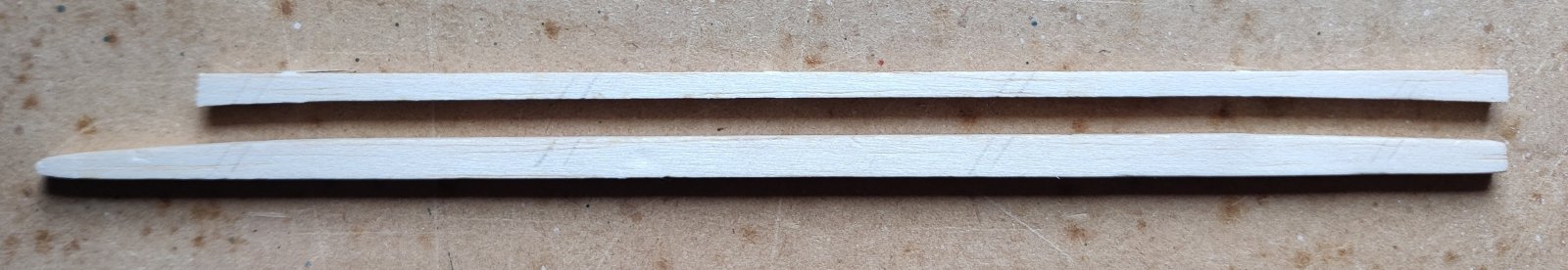

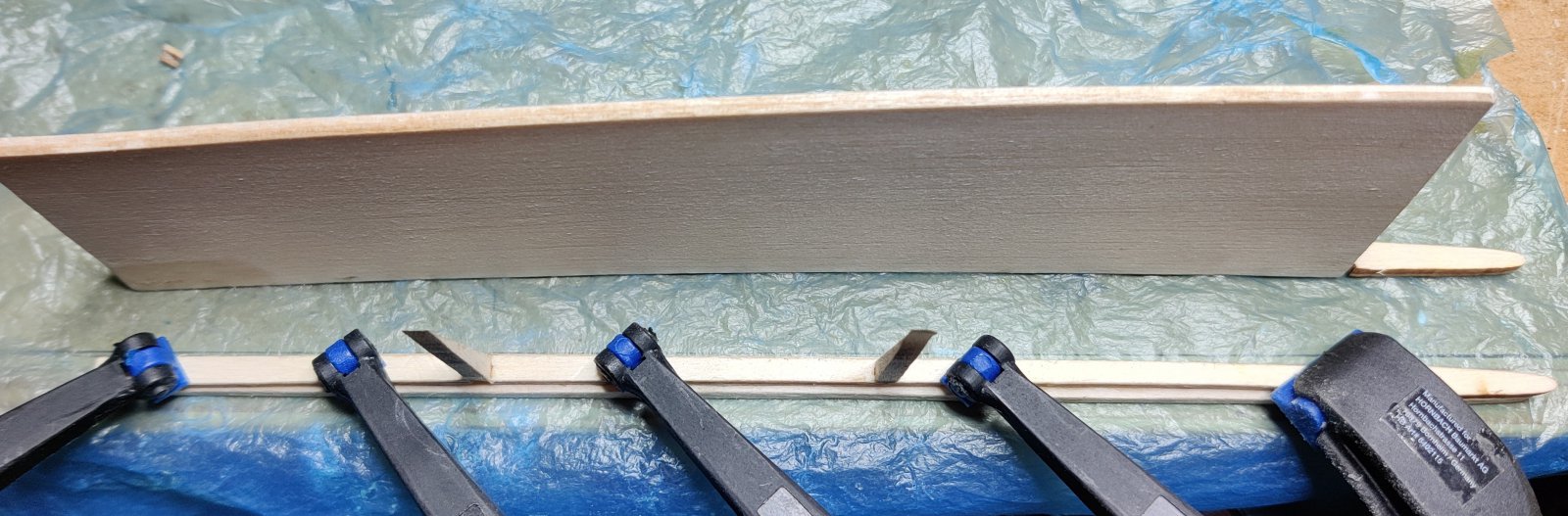

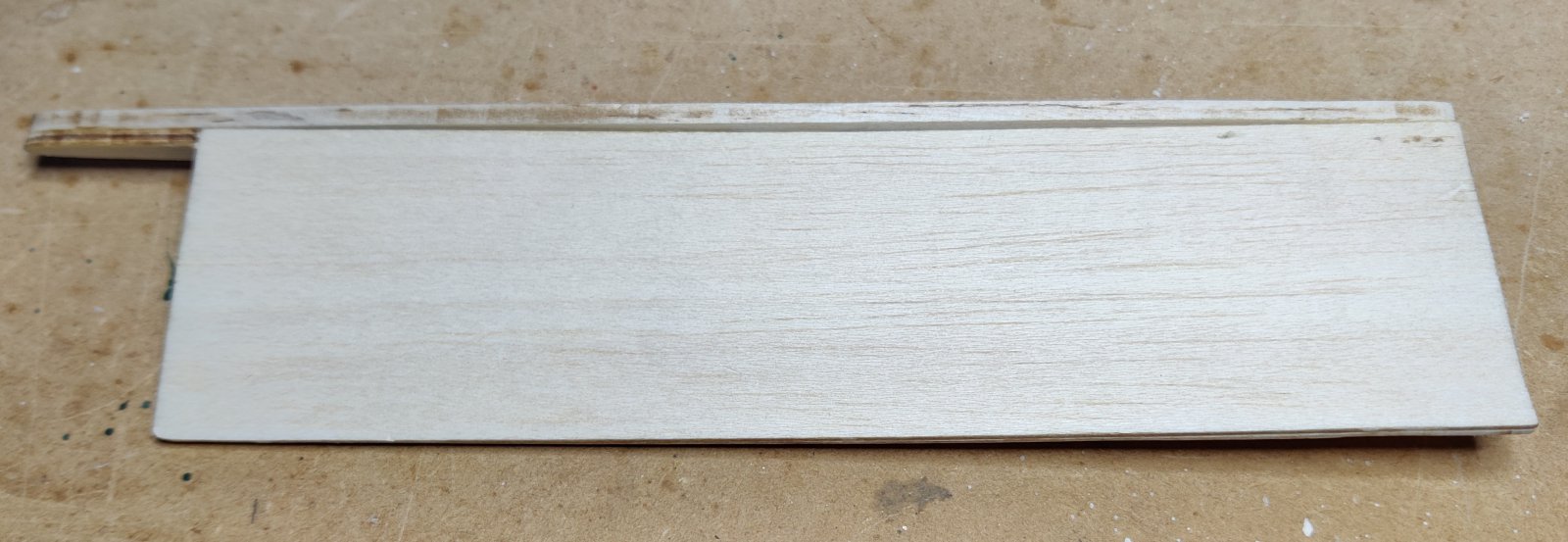

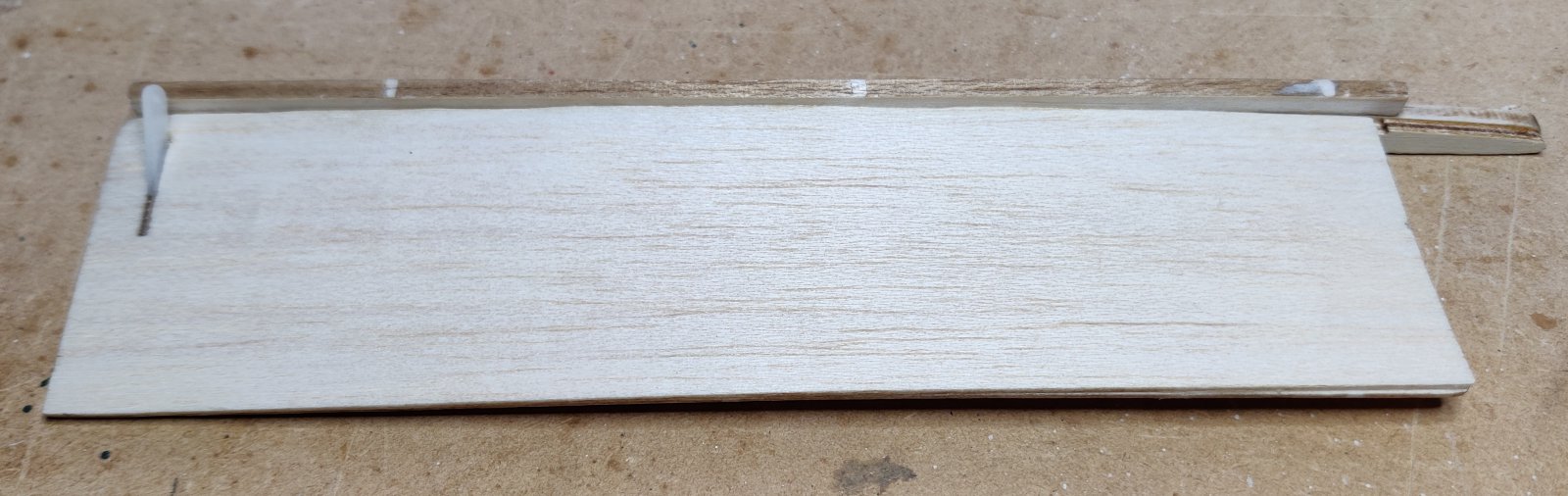

    Daarna stelde ik vast dat de ligger-reconstructie van het linker elevon opnieuw een rechter elevon ging opleveren. Gelukkig langzaam drogende witte houtlijm gebruikt, dus de triplex en balsa liggers kon ik nog van elkaar krijgen.
    Driedubbel gecheckt en wederom maar wel in juiste richting verlijmd. Gelijk de ribjes erin gelijmd en haaks uitgericht.



  3. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht

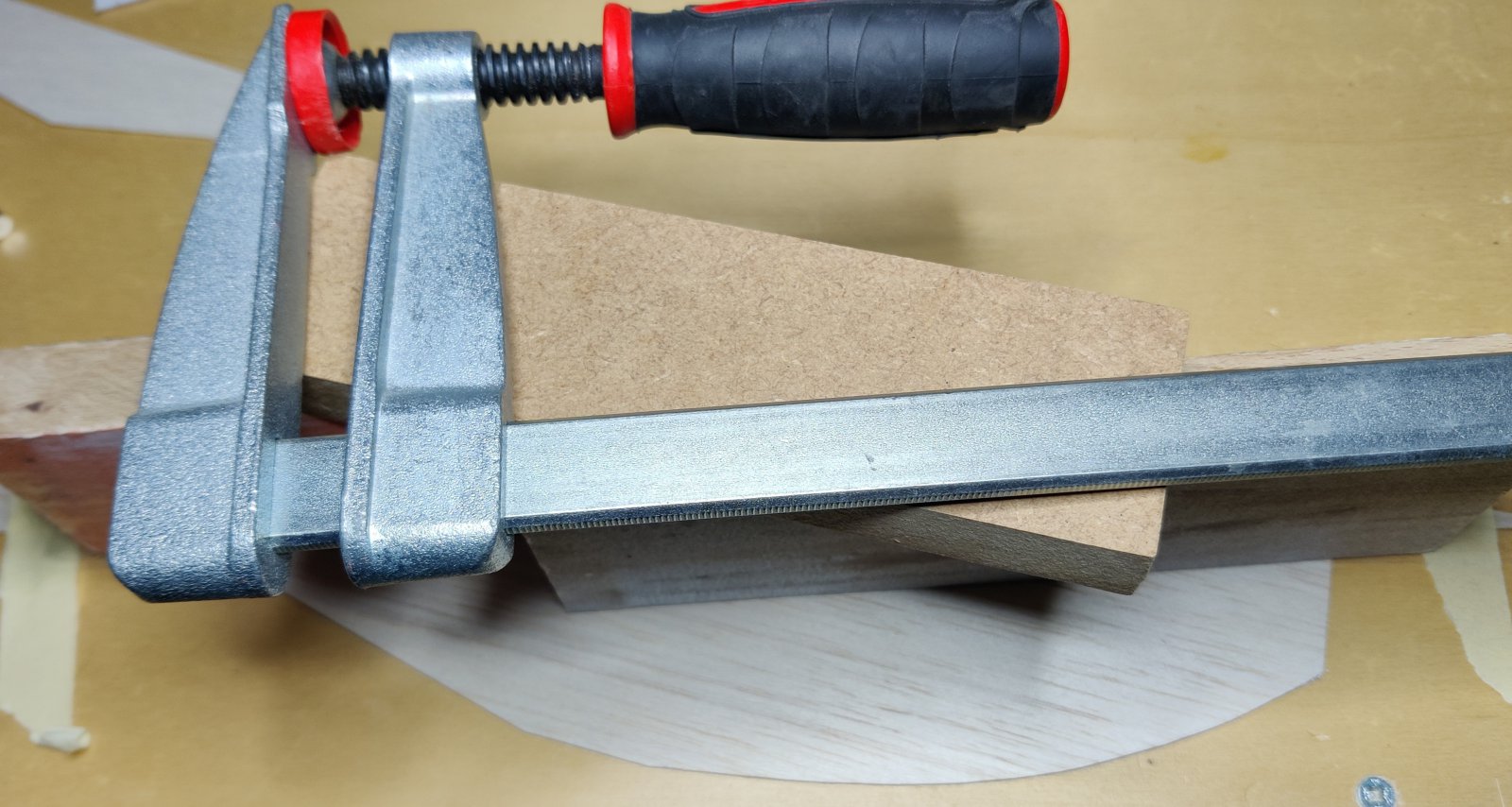

    Rechter elevon is nicely curved op de juiste plaatsen.


    ISOLA2 vindt dit leuk.
  4. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht

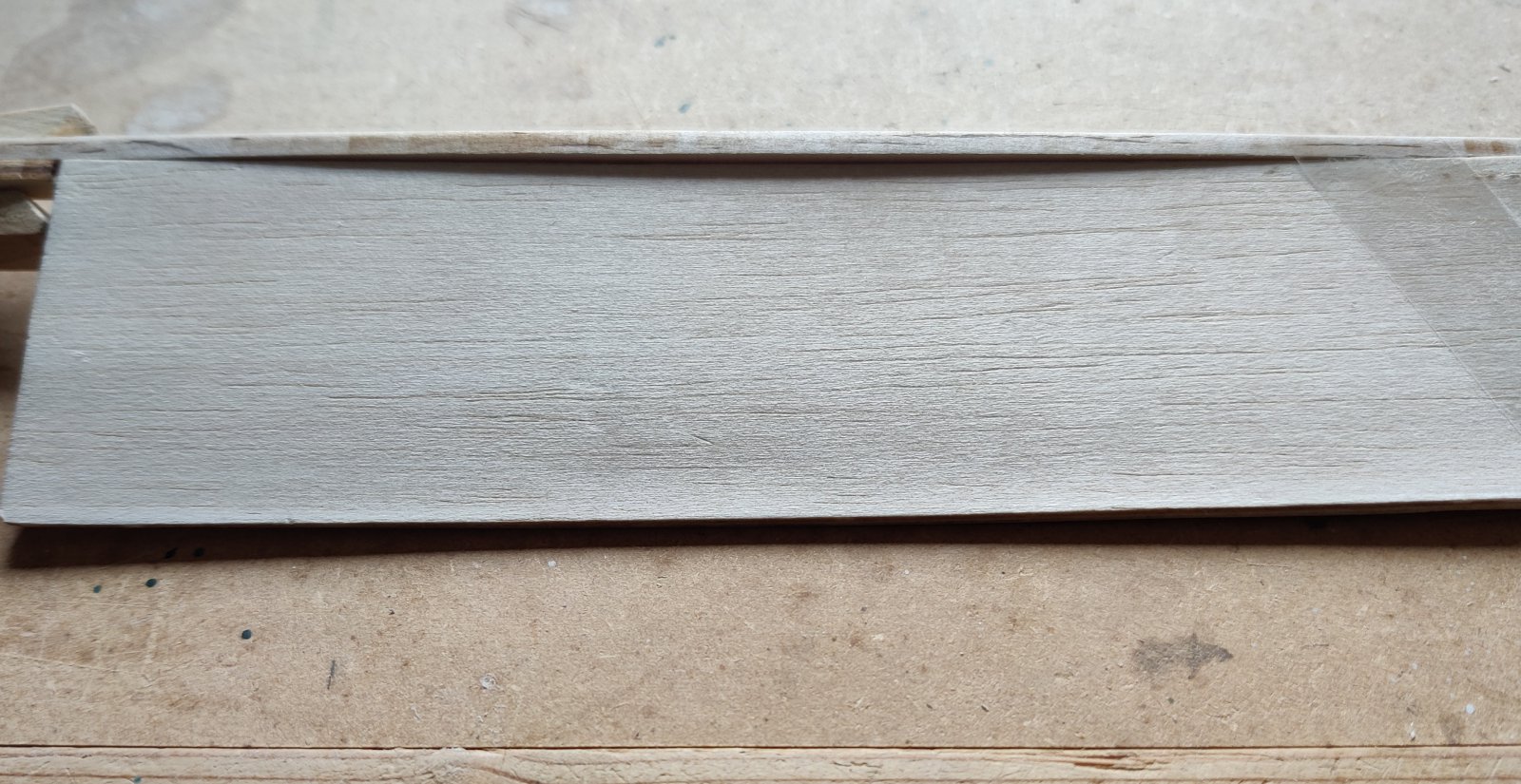

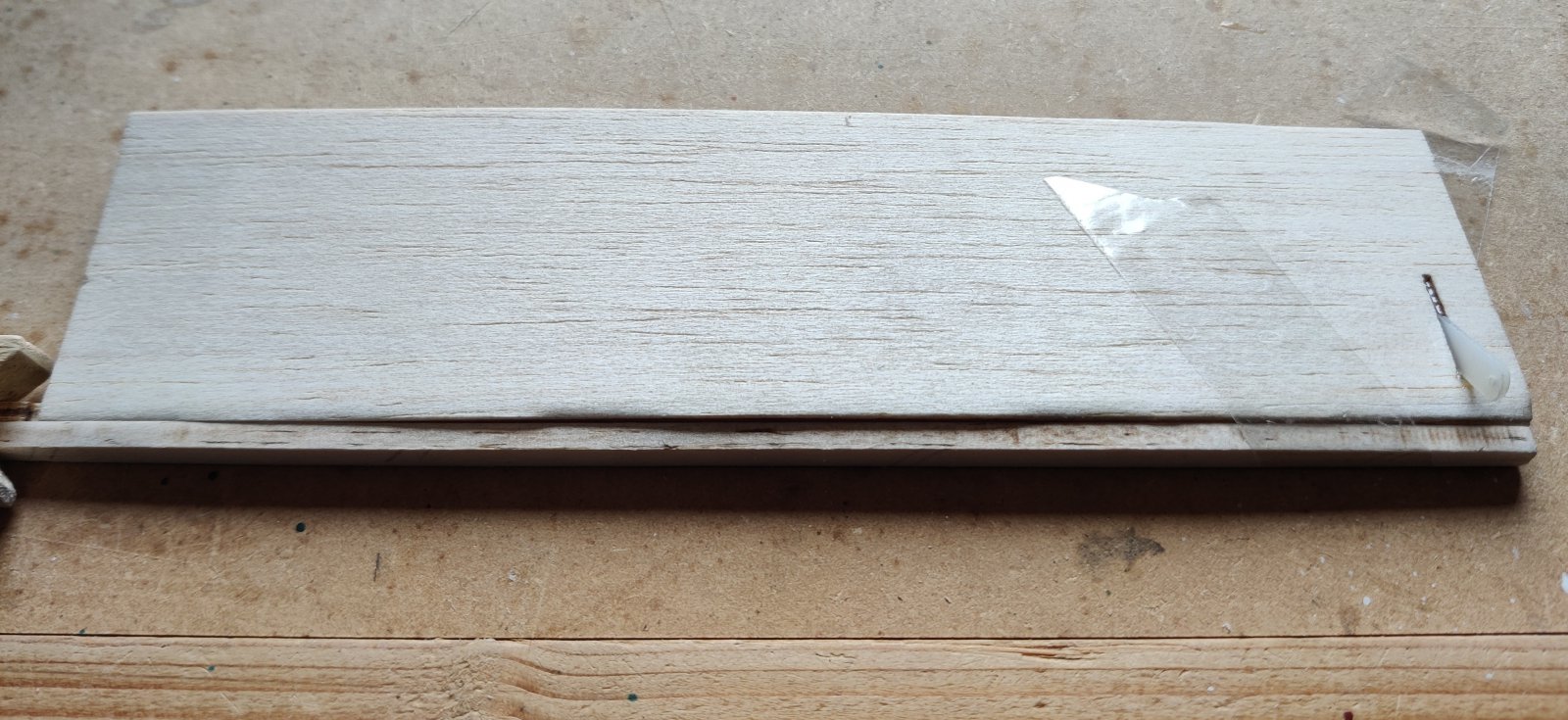

    Onderindekking met overmaat, en de middelste ribjes verlijmd met de herstelde ligger. En verhip, t is wordt nu echt het linker elevon



  5. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
    Next step is de balsa leading edge op het rechter elevon aanbrengen.

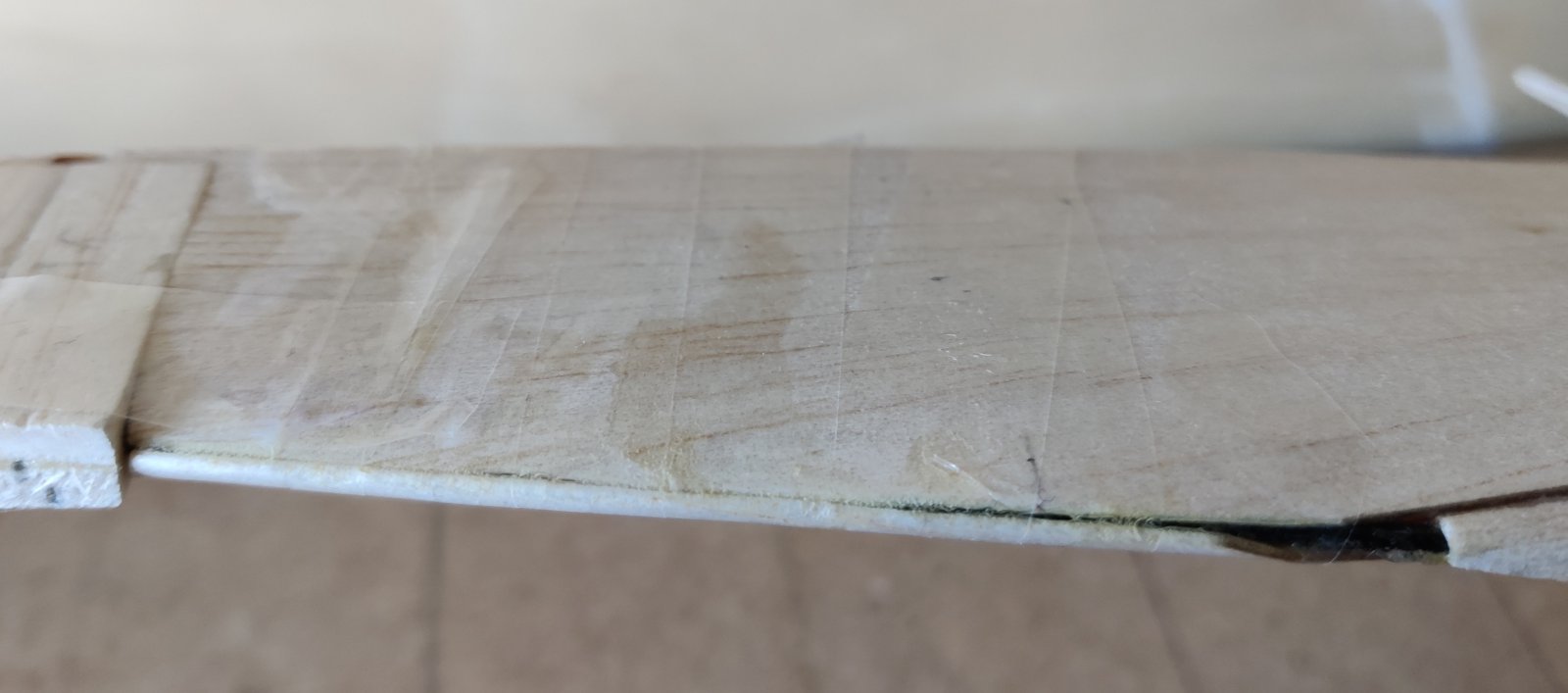

    Blijkt de elevonligger een stuk gekromder dan die lasergesneden leading edge.
    Die dus vergroot met een restje van het plankje waaruit de leading edge is gelaserd.






    ISOLA2 vindt dit leuk.
  6. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
    Heb vandaag bij wijze van experiment gelijmd met "Super 'Phatic"; water gebaseerd, droog in 10-20 min en sneller als t wordt aangedrukt, schuurbaar, voor hout én schuim.
    Met dit toestel dus hout verlijmen, en dat becalt goed: idd snel klaar, geen lijmvlekken en geen oplosmiddelen-lucht.
    Daardoor de vergrote balsastrip voor de leading edge van het rechter elevon tegen zn ligger aangelijmd.



    ISOLA2 vindt dit leuk.
  7. pompebled

    pompebled Forum veteraan

    Lid geworden:
    1 nov 2004
    Berichten:
    9.659
    Locatie:
    Sneek
    Hallo Arjan,

    Waar heb jij je Super Phatic lijm gekocht? In een UK shop zie ik het voor 7 BP, in een EU shop voor het dubbele, €13,95...

    Groeten, Jan.

  8. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
  9. nico v kooten

    nico v kooten

    Lid geworden:
    2 nov 2003
    Berichten:
    2.727
    Locatie:
    Middelburg (zeeland)
  10. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
    Dat is m, iets lager geprijsd ook nog

  11. pompebled

    pompebled Forum veteraan

    Lid geworden:
    1 nov 2004
    Berichten:
    9.659
    Locatie:
    Sneek
    Tige tank!

  12. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht

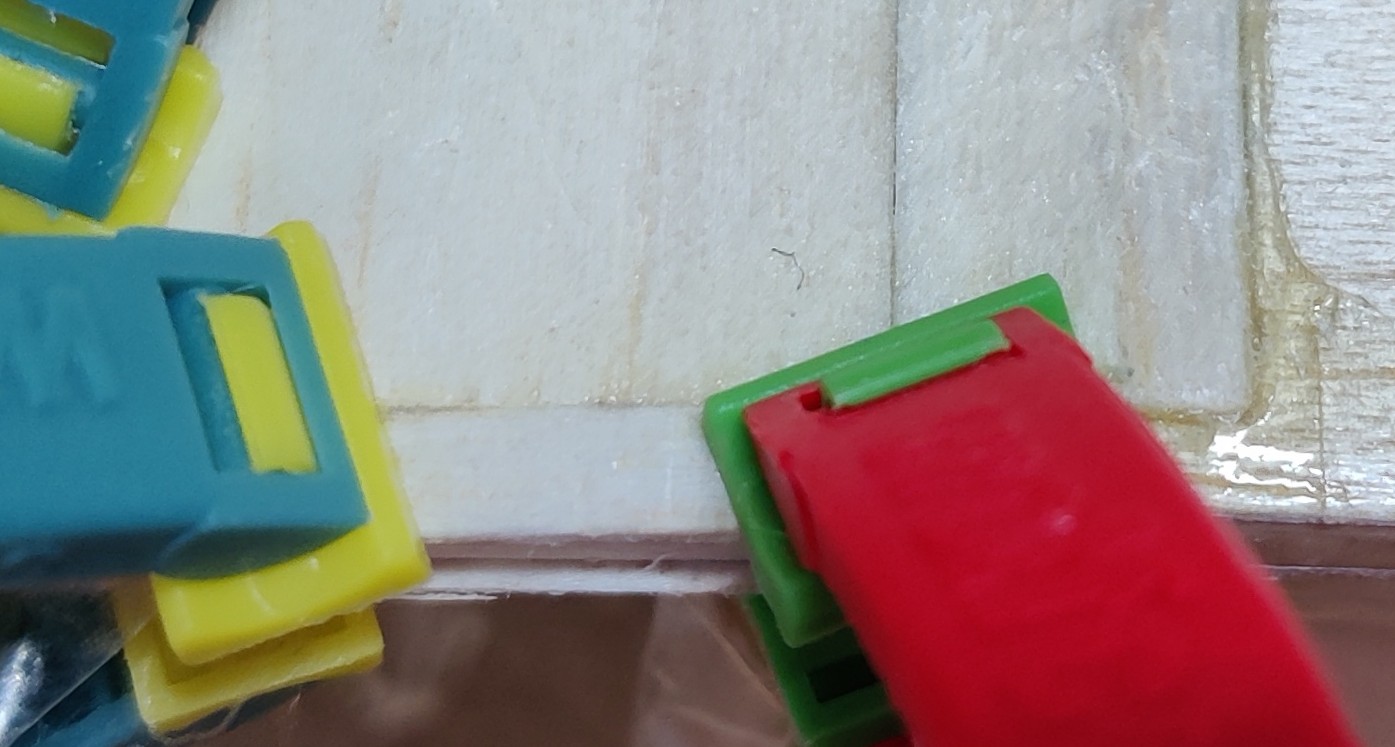

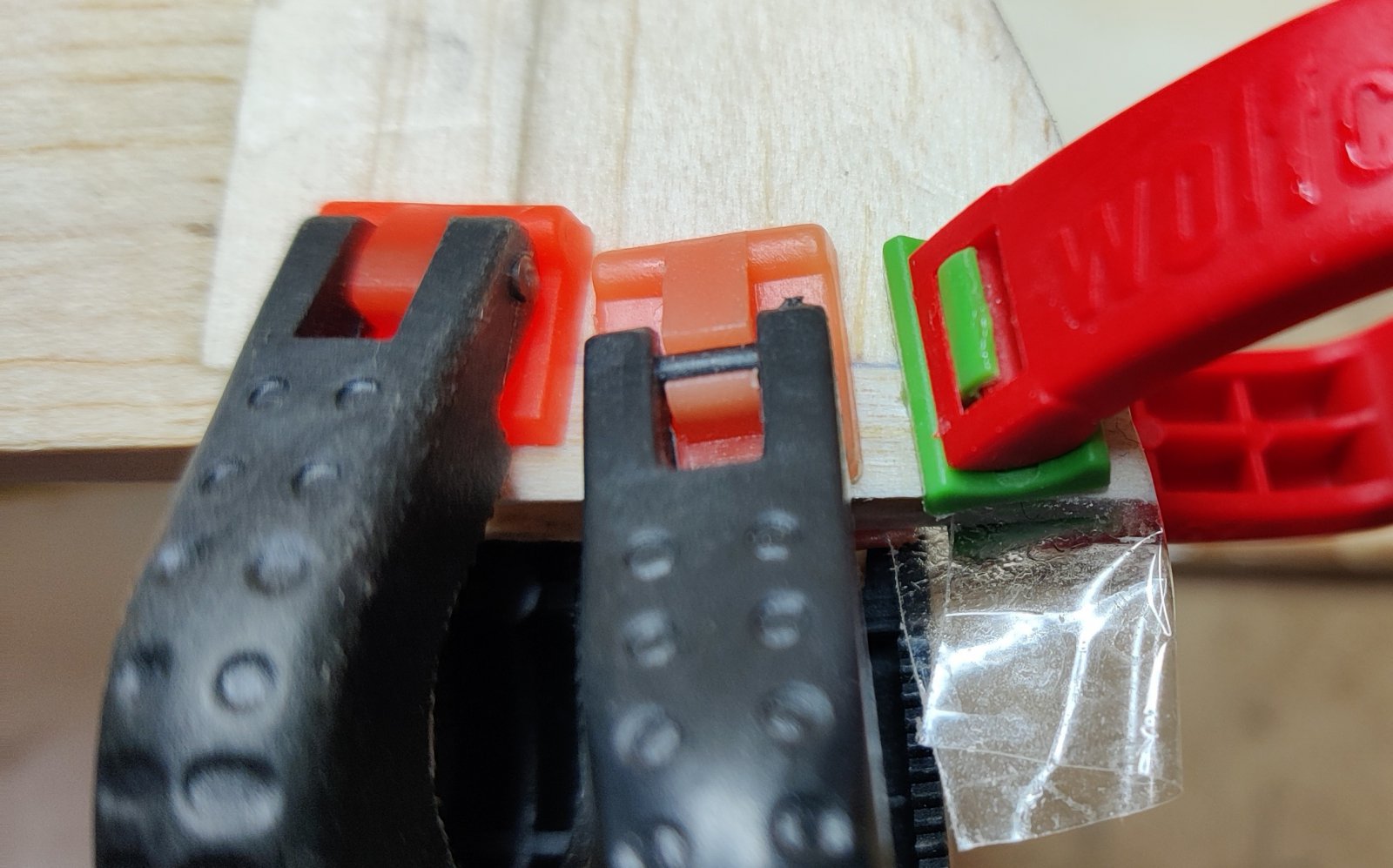

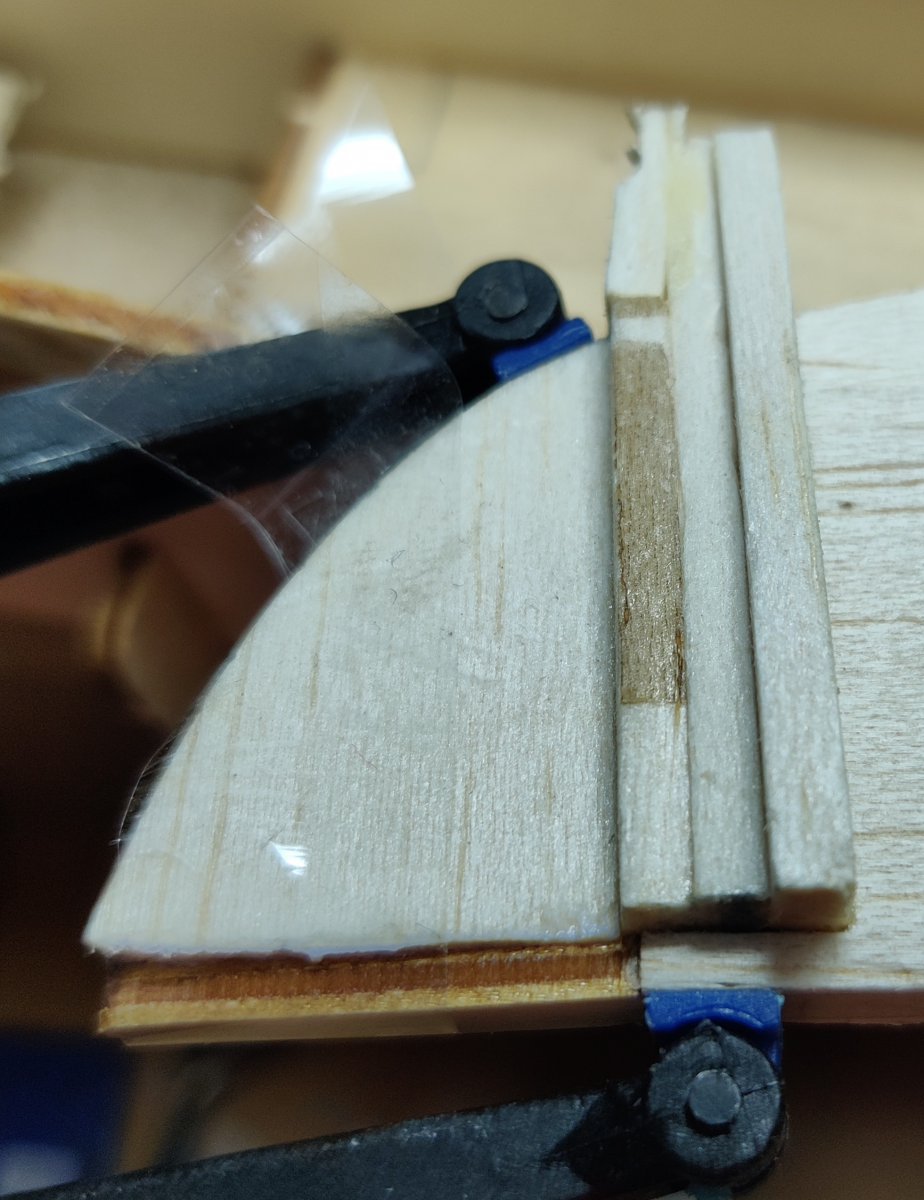

    De tips voor vleugels en elevons heb ik ipgedikt en aangelijmd.

    Aan de vleugeltips:

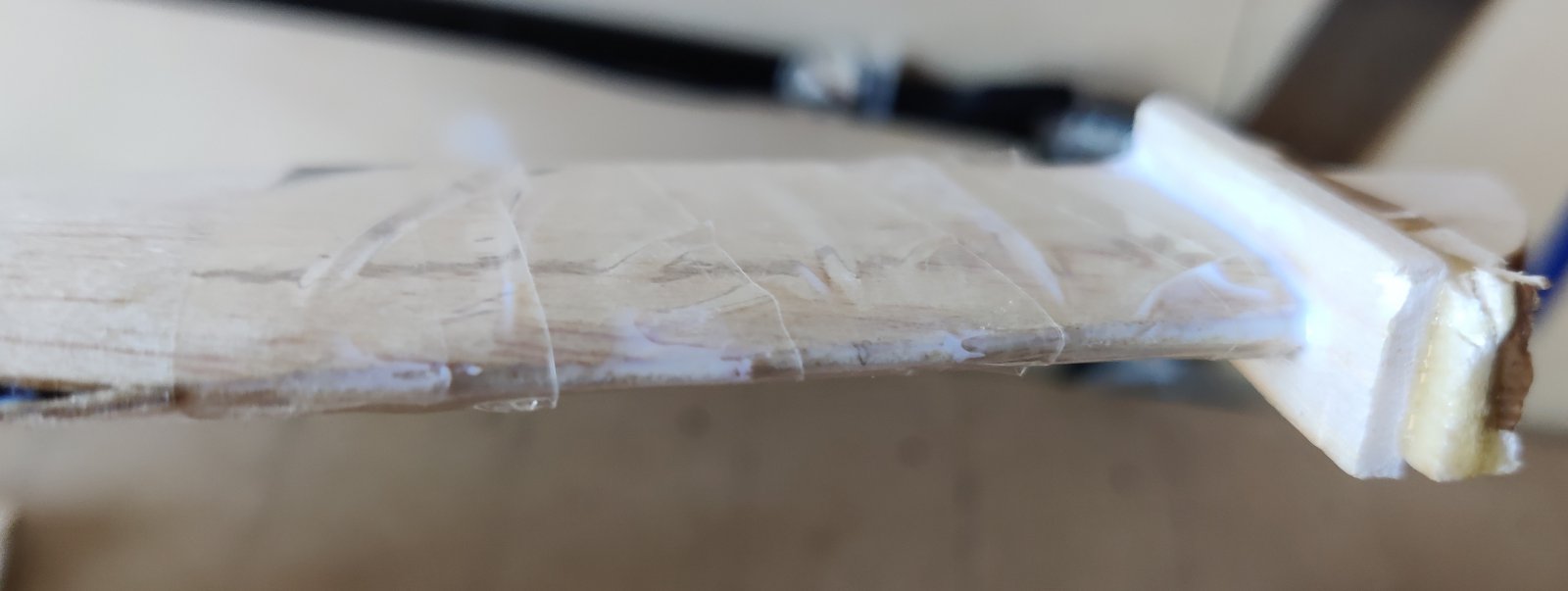

    Elevon-tips:


  13. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
    Vleugellijsten bij de tips ook strakgetrokken en verlijmd.



  14. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
    Tipbereiken van de vleugelliggers zelf ook opgedikt, zodat die even hoog zijn als de vleugelindekkingen.



    ISOLA2 vindt dit leuk.
  15. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
    Tips van de linker elevon en vleugel in model en profiel geschuurd.
    De flinke welvingen van de rechter elevon zijn niet helemaal goed meegekomen in het herstellen van de geknakte elevon-ligger, blijkt, helaas.




    ISOLA2 vindt dit leuk.
  16. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
    Tippen van rechter vleugel en elevon ook in model geschuurd.

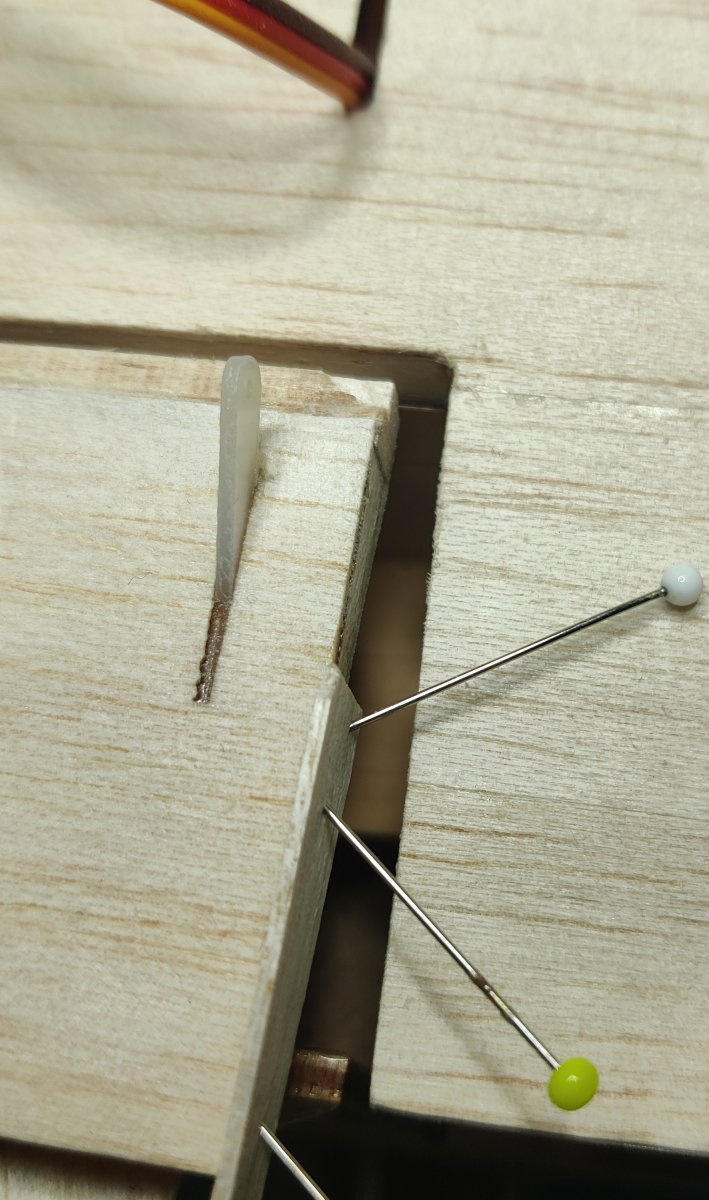

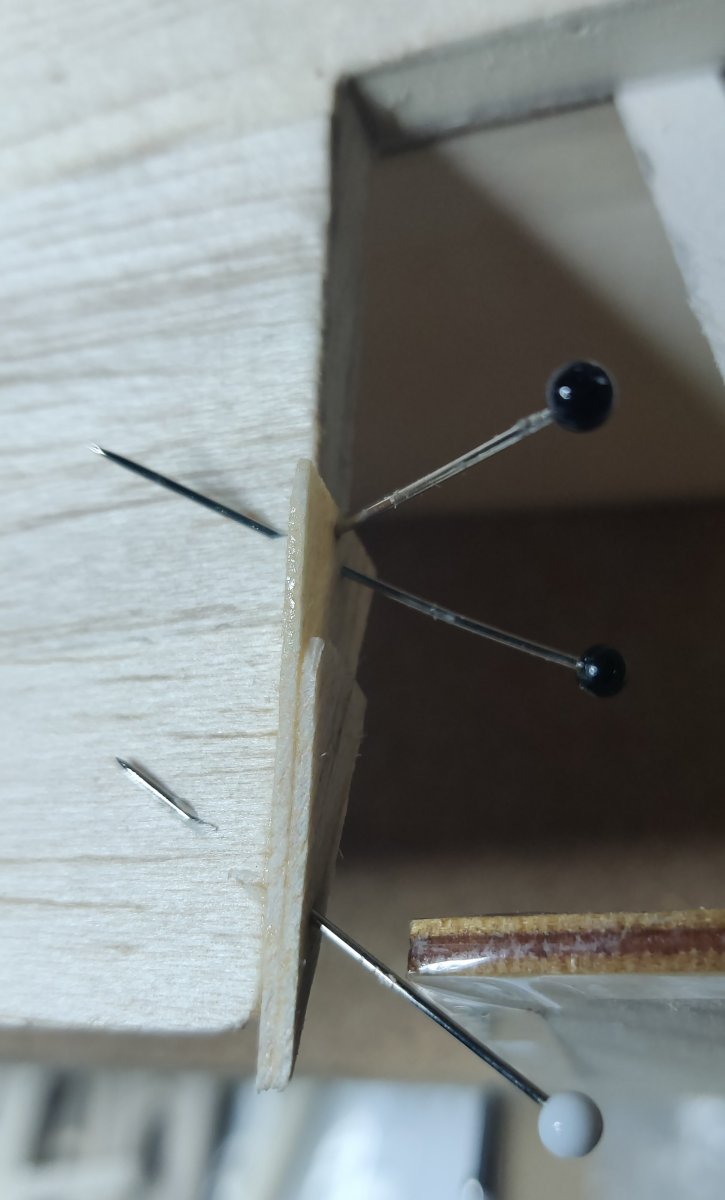

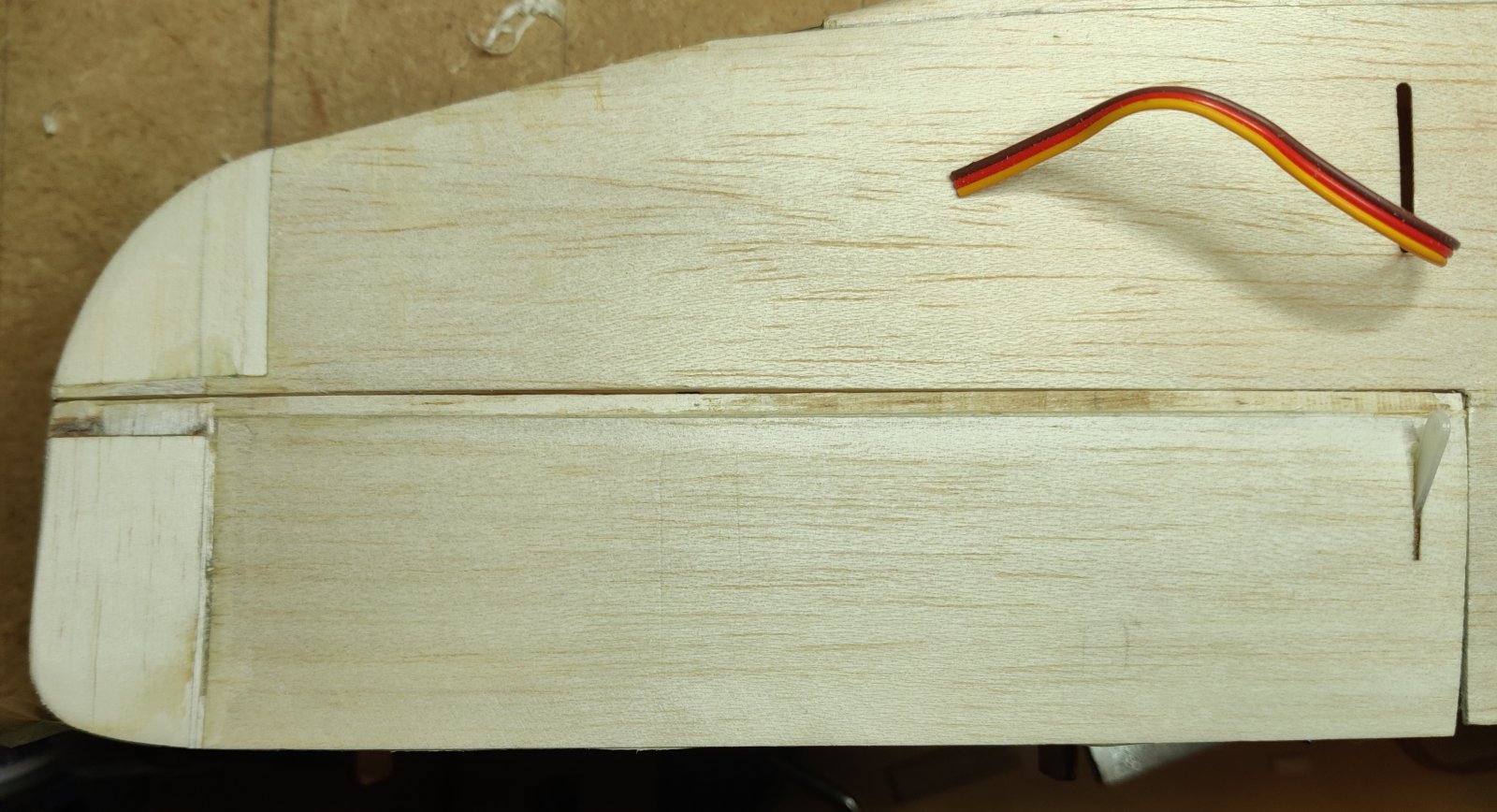

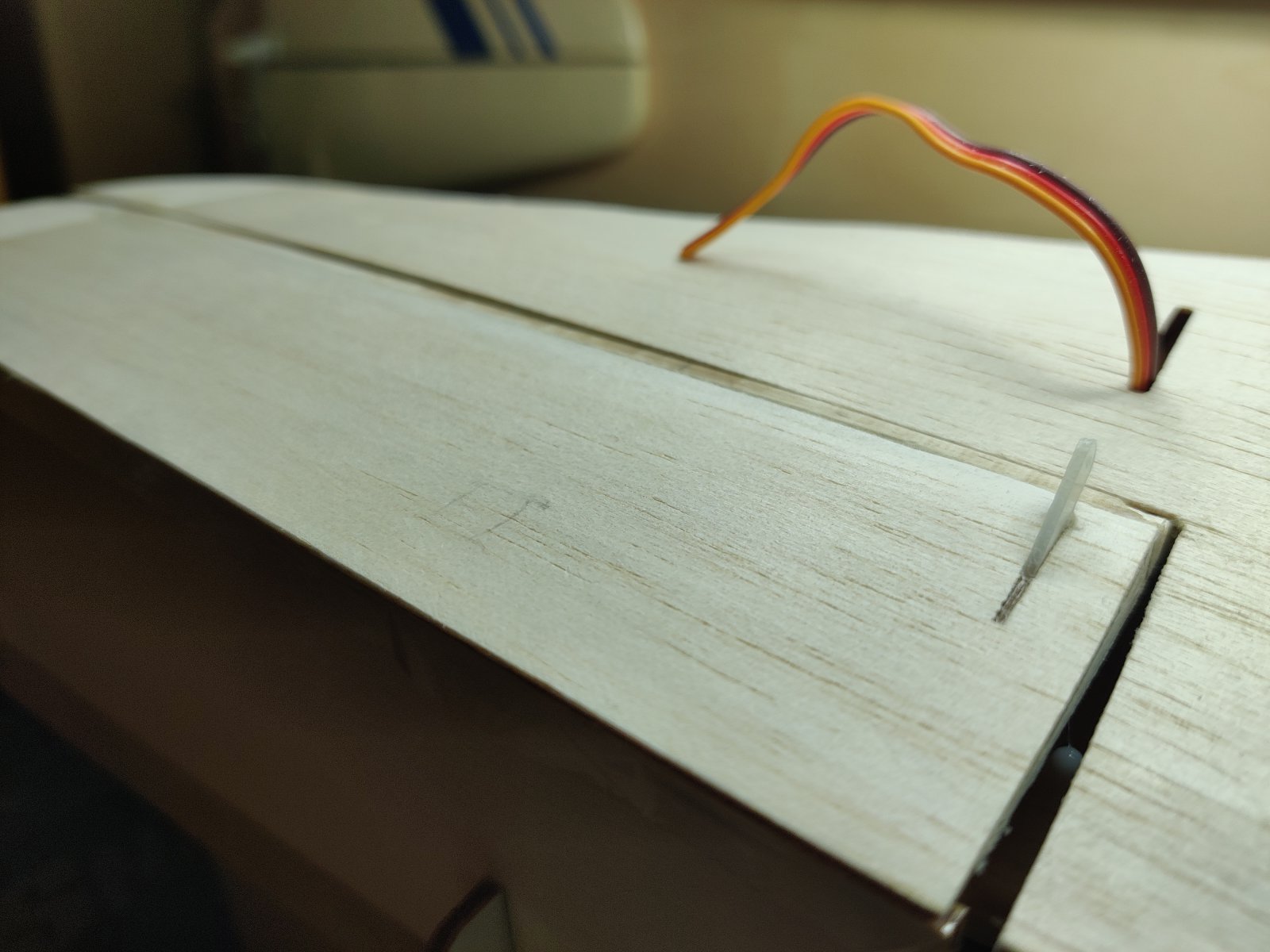

    Bij proefpassen zag ik dat de in beide vleugels de korte rand van de elevon-uitsparingen niet parallel lopen met de korte rand van de elevons.
    Voor de voortgang wil ik het zo laten, maar denk dat ik me dr dan iedere keer bij vliegen ff aan stoor.
    Dus toch maar uitvullen ergens in de komende dagen.



    ISOLA2 vindt dit leuk.
  17. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
  18. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht

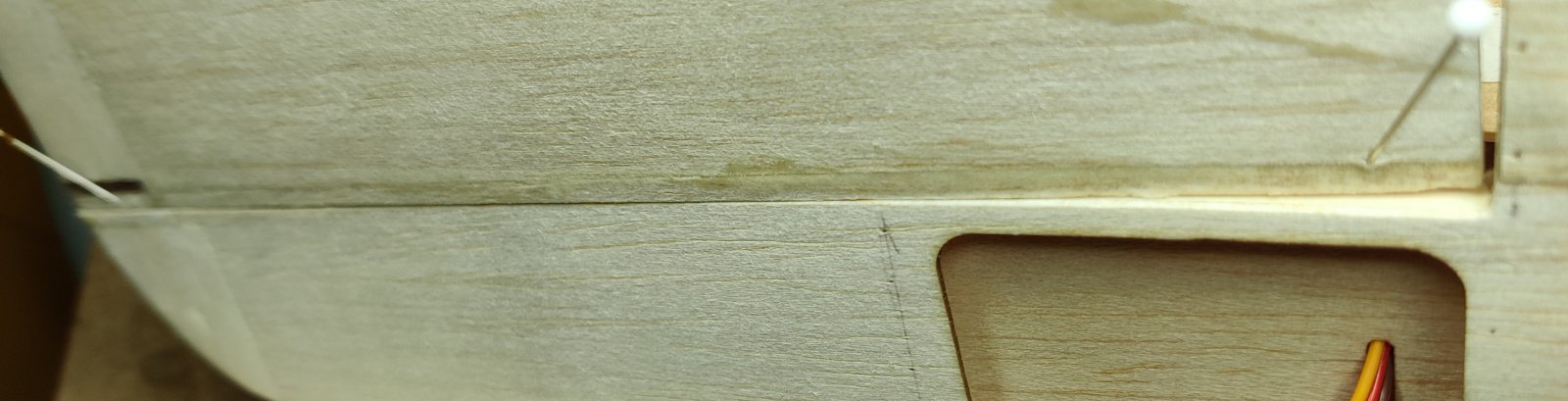

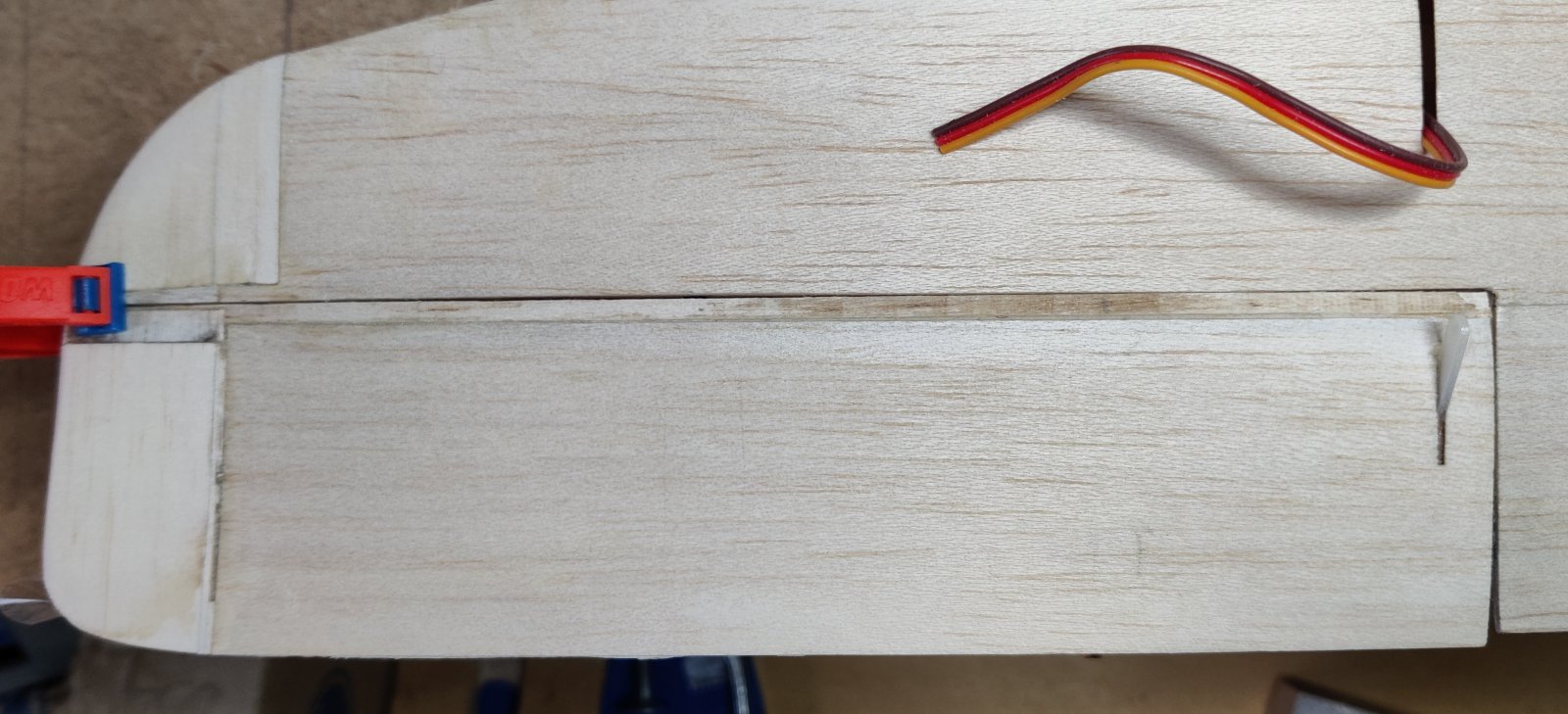

    En vulstripnes in model geschuurd. Resulterende spleet is niet perfect, maar goed genoeg.



  19. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
    Enkele balsa-opvullingen over de 1,5mm carbon vleugellijst gelijmd.

    Ik heb het als volgt gedaan:
    1. Balsa 0,8mm balsa aan beide kanten nat gemaakt, en vervolgens rondgebogen over eetstokje (grote diameter) en rond veiltje(kleine diameter.
    2. Gelijmd met Super 'Phatic-lijm (alfatische houtlijm die ook epp en depron lijmt), en in model gehouden met brede afplaktape.
    3. Na drogen is het tape goed losgekomen, dus zonder achtergebleven tapelijmresten en zonder dat delen van de tape vast bleven zitten.
    4. Voor het in model schuren wederom afgeplakt met brede afplaktape, en vulstukje afgescuurd totdat het naadloos aansluit op de omliggende indekking.

    Bij stap 1 & 2:
    [​IMG]

    [​IMG]

    Bij stap 3:
    [​IMG]
    De scheuring die je ziet is in stap 4 bijna helemaal weg, het restantje vind ik niet erg want daar komt Oracover overheen.

    [​IMG]

    Bij stap 4, onderkant rechtervleugel:
    [​IMG]

    Bovenkant rechtervleugel:
    [​IMG]
    De scheurtjes uit stap 3 zijn bijna helemaal verdwenen.

    Next step is om dat ook op de linkervleugel te doen.

  20. arjan191

    arjan191 Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    16 sep 2014
    Berichten:
    244
    Locatie:
    Utrecht
    Op linkervleugel ook vulstripje aangebracht en in model geschuurd, gelijkend op de rechtervleugel.

    Ook opvul-balsalijstje gelijmd op nog openliggende carbonlijst, bij de neus van het toestel.
