    Scheelde niet veel. Maar weer terug in het land.

    sarco en serge pot vinden dit leuk.
  2. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen

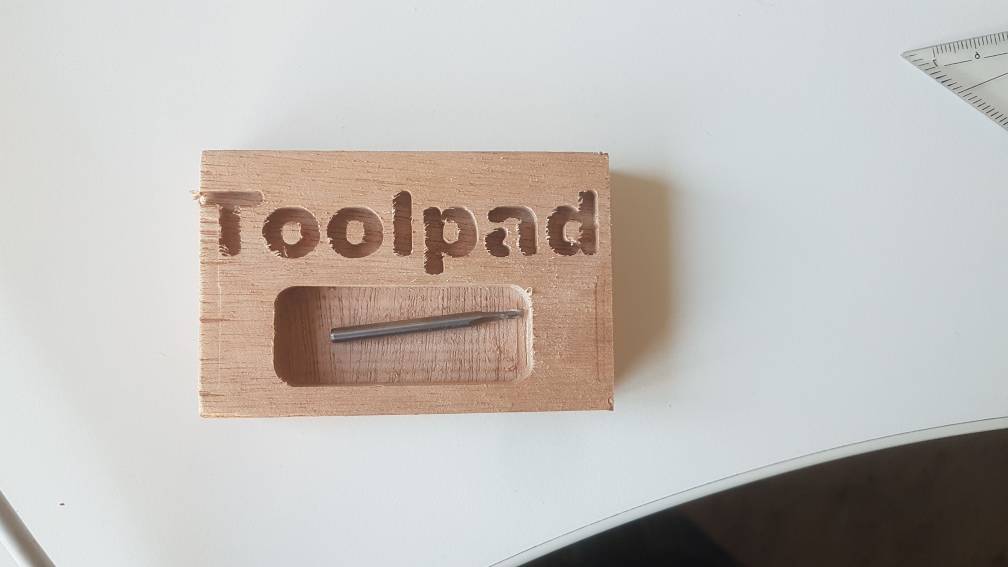

    Hij werkt! :D
    Vanaf nu de kleine delen zelf ontwerpen en maken.


    serge pot, Berto en Dickie vinden dit leuk.
  3. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen
    Eerste onderdeel in de maak.
    Een scharnier houder voor de deuren in de neus.
    [​IMG]

    Proef stukje gemaakt.
    [​IMG]
    [​IMG]

    Past als piet in griet :banana::beer:.

    Balkje opmaat maken en de boel pas maken in de romp.

    serge pot, sarco en Berto vinden dit leuk.
  4. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen
    Wat werkt dat mooi!

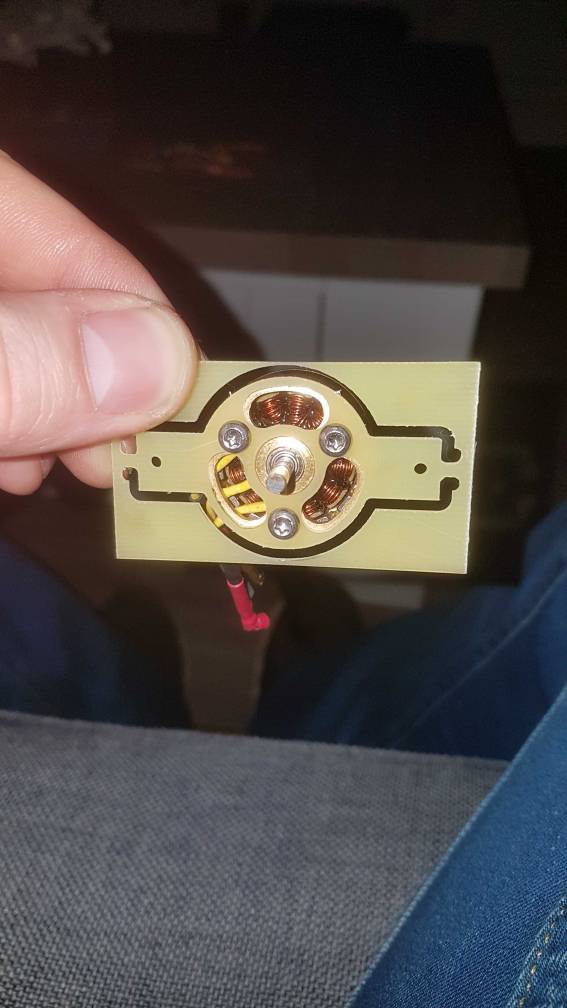

    Vandaag een motor steuntje gemaakt voor een collega.

    Morgen weer verder met de ME262.


    Bijgevoegde bestanden:

    serge pot en sarco vinden dit leuk.
  5. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen

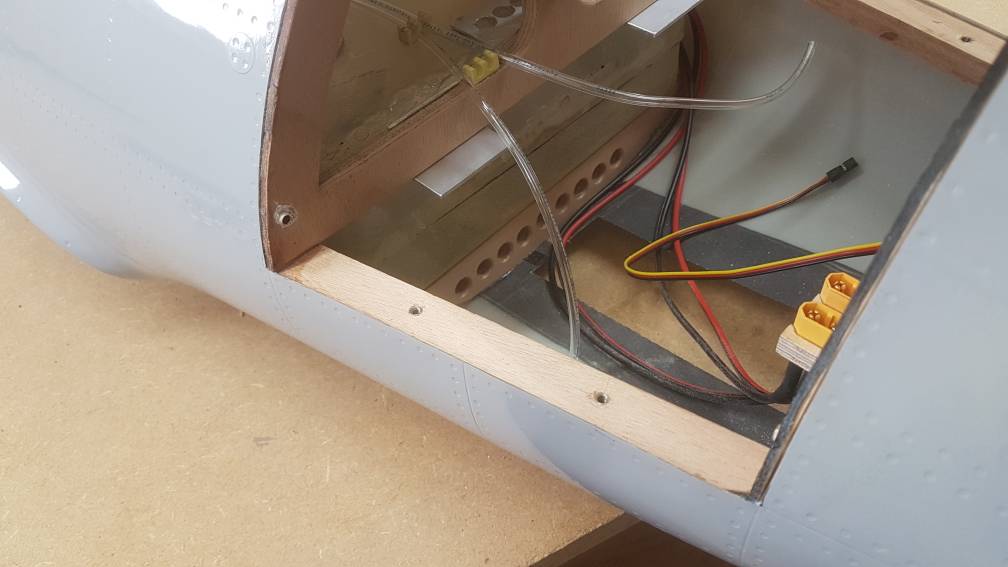

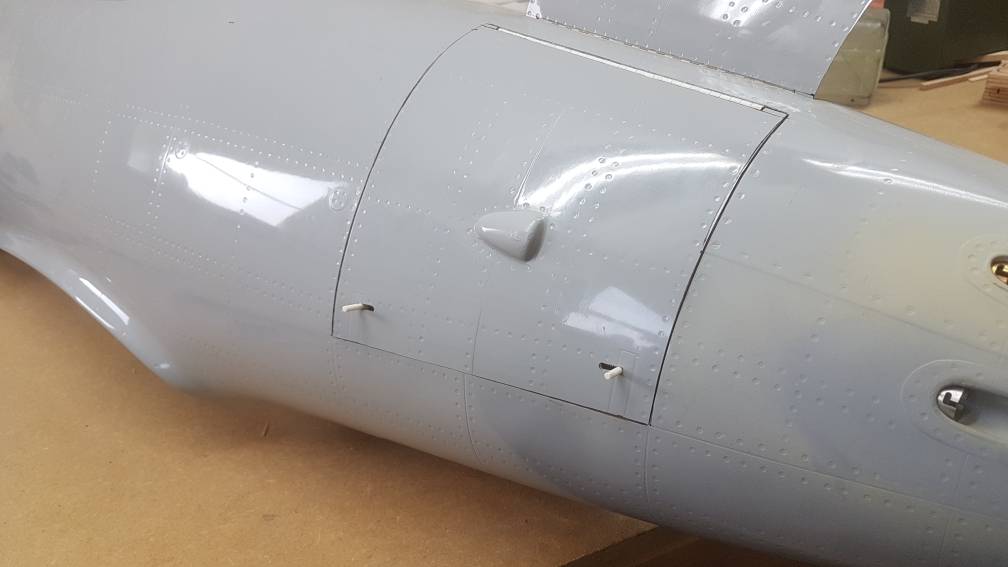

    Neusdeur sluitingen gemonteerd.

    En zitten denken en bekijken hoe ik de aansturing ga maken voor de binnenste flaps en de rolroeren.

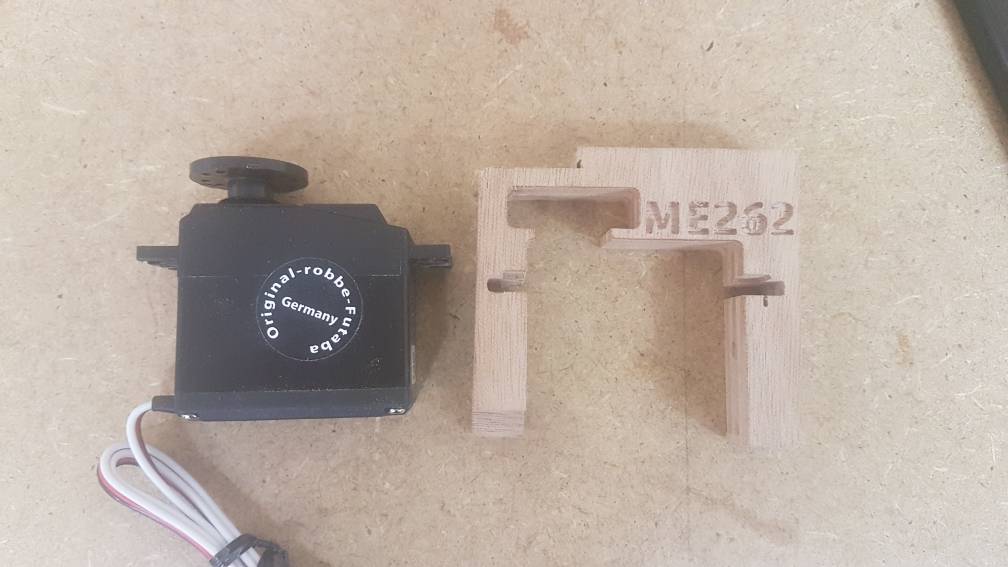

    Servo houder gemaakt voor de rolroeren.

    De flaps ga ik wat aanpassen zaten pijpjes in die gebroken waren. Denk door de jaren poreus geworden.

    Is kijken of ik dat klusje van de week af kan krijgen.

  6. PH-MEL

    PH-MEL

    Lid geworden:
    2 sep 2007
    Berichten:
    1.544
    Locatie:
    noord holland
    Lekker bezig Leon! Word mooi!

    henky vindt dit leuk.
  7. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen

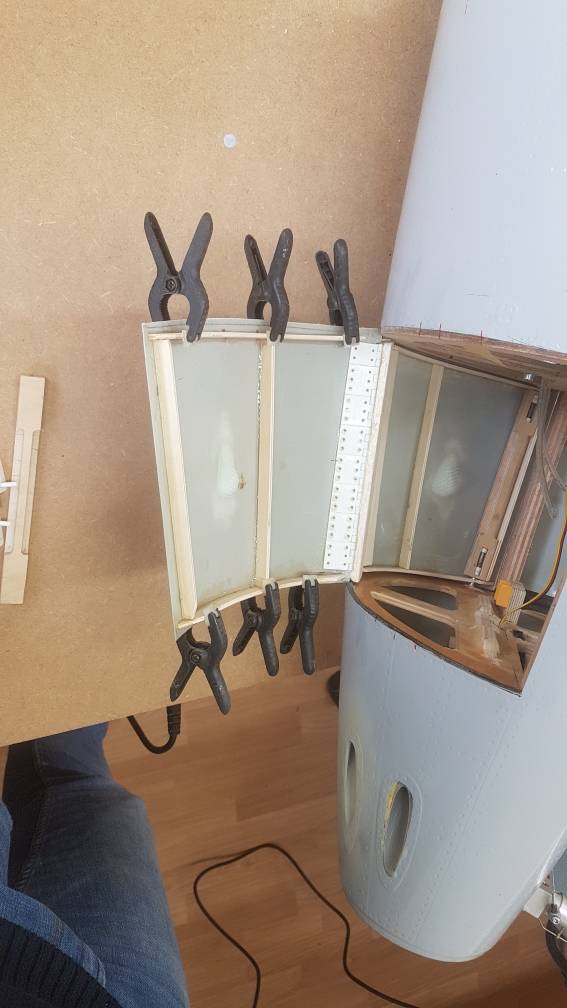

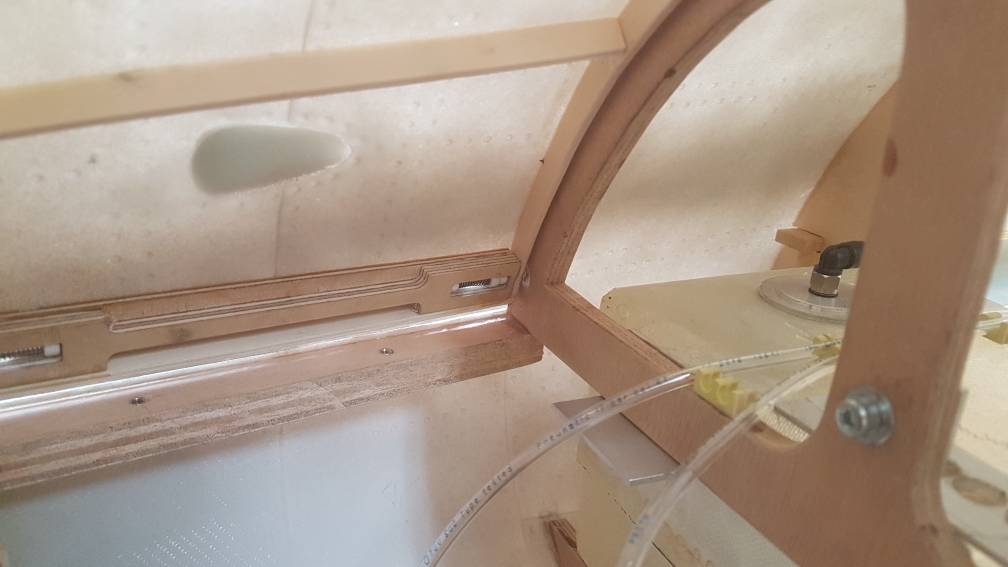

    2de raamwerk voor de neusdeur ook klaar. Scharnieren voor de binnenste flaps zijn besteld.

    serge pot en Berto vinden dit leuk.
  8. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen

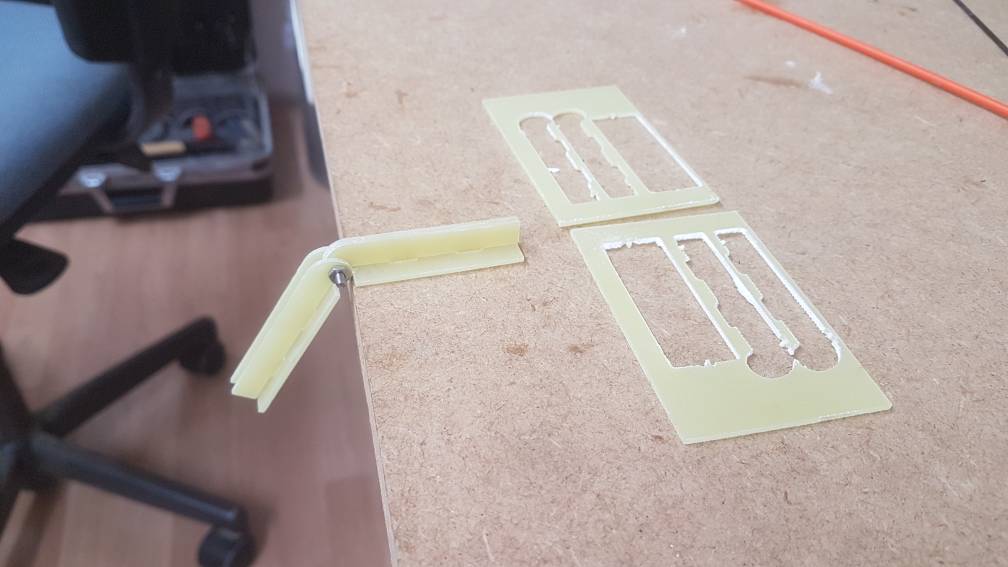

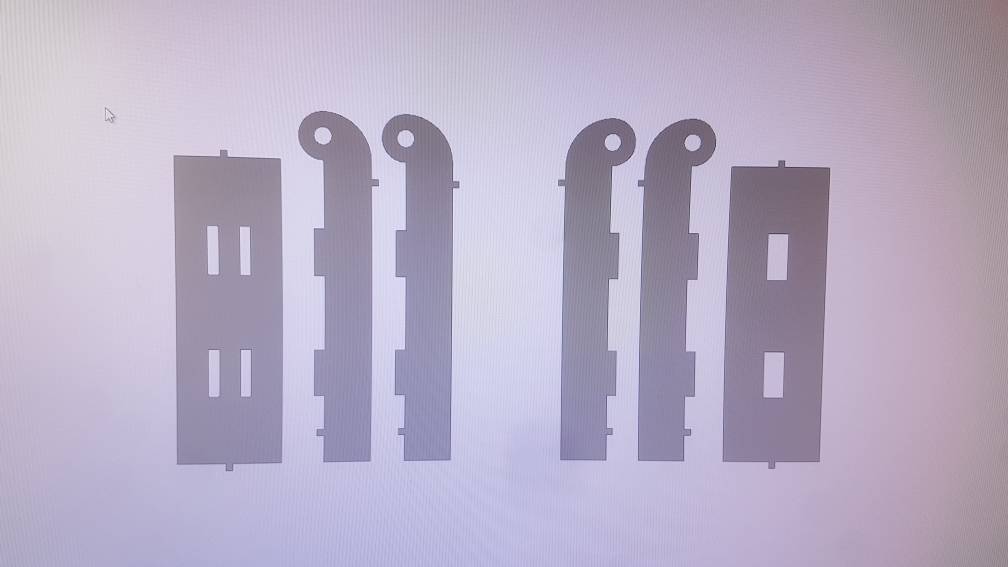

    Zelf geprobeerd een stel scharnieren te maken. Even passen en testen en dan erin lijmen.
    20190130_110804.jpeg 20190130_110657.jpeg

    Sent from my SM-G935F using Modelbouwforum.nl mobile app

    coen_l, sarco, serge pot en 2 anderen vinden dit leuk.
  9. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen
    Vandaag bezig geweest met de flap scharnieren te monteren. 2 setjes gemaakt met de CNC:koud:.
    [​IMG]

    Scharnieren in elkaar gezet en gelijmd, en een messing pijpje erin gemaakt.
    [​IMG]
    [​IMG]

    openingen maken in de vleugel en het roer.
    [​IMG]

    even passen en vast lijmen die handel.
    [​IMG]
    [​IMG]
    [​IMG]

    Werkt mooi zo die scharnieren en je ziet er bijna niks van. Even een neus lijstje maken dan kan de flap weer dicht gelijmd worden en is deze kant klaar.
    [​IMG]

    Ik moet nog een glasvezel plaat bestellen om de overige scharnieren te maken en dan kan de andere vleugel en de binnen flaps ook voorzien worden van deze scharnieren.

    Berto vindt dit leuk.
  10. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen

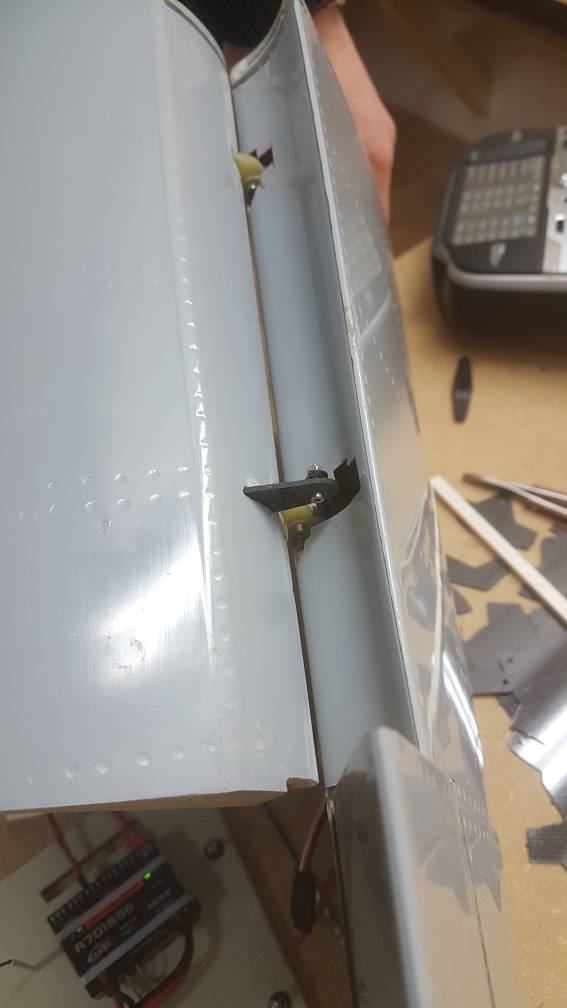

    Vanavond besturing gemaakt voor de flap.

    PH-MEL, sarco, Berto en 1 andere persoon vinden dit leuk.
  11. Dickie

    Dickie

    Lid geworden:
    20 aug 2009
    Berichten:
    2.578
    Locatie:
    Gelderland
    Handige kerel die Leon. en helemaal zelf bedacht.
    En niks te zien aan de buitenkant.
    Geen stuurstangen en hevels, zo hoort het gewoon.

    Laatst bewerkt: 4 feb 2019
    henky vindt dit leuk.
  12. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen
    Vandaag bedacht hoe ik de servo's voor de rolroeren ga plaatsten.
    had al een servo houder gemaakt maar die pasten achteraf niet helemaal mooi om de servo heen. Nieuwe getekend en gepast
    [​IMG]

    [​IMG]

    Deze passen mooi, morgen de andere uit frezen voor de andere vleugel en dan inbouwen.
    Glasvezel plaat is besteld, als die binnen is kunnen de rest van de scharnieren uitgefreesd worden en de vleugels afgemaakt worden. Het einde is in zicht! :koud:

    sarco en serge pot vinden dit leuk.
  13. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen
    Servo pas gemaakt in de vleugel voor de rolroer
    Servo houder nog weer aangepast om hem passend te krijgen en ruimte te maken voor de stuurstang.
    [​IMG]

    Ga proberen om de stuurstang door deze opening te laten komen. Is volgens mij ook de originele plek waar de stuurstang van de ME262 naar buiten komt.
    [​IMG]

    Weer een borgplaat gemaakt voor de servo.
    [​IMG]

    En een borging in de vleugel gemaakt. Hier in steekt de plaat van de servo houder.
    [​IMG]

    En vervolgens wordt deze vast gezet met 2 boutjes aan de achterkant.
    [​IMG]
    [​IMG]

    serge pot, sarco en Berto vinden dit leuk.
  14. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen
    beide vleugels zijn nu voorzien van servo's. Verder gegaan met de stuurhevels aantal lengtes geprobeerd maar deze gaan het worden.
    [​IMG]

    [​IMG]

    [​IMG]

    morgen weer verder.

    sarco en serge pot vinden dit leuk.
  15. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen
    1 vleugel is klaar :D Rolroer aansturing werkt mooi.
    [​IMG]



    Nog steeds aan het wachten op de Glasvezel platen als deze binnen zijn is vleugel nr.:2 ook zo klaar.

    Vale Ouwe, sarco, serge pot en 1 andere persoon vinden dit leuk.
  16. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    4.911
    Locatie:
    Hell
    Wat een prachtig gedetailleerde afwerking :). Gewoon net echt.

    Alleen vallen die inbusboutjes nu wel weer een beetje uit de toon. [​IMG]
    'T is ook nooit goed. ;)

    henky vindt dit leuk.
  17. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen
    Hahaha, ik hoop dat als ze in kleur gespoten zijn een stuk minder opvallen.

    sarco vindt dit leuk.
  18. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    5.106
    Locatie:
    daar waar ik vlieg
    En ze zitten onder. Dat scheelt ook ;)

    henky vindt dit leuk.
  19. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen
    Een begin gemaakt met de binnen flaps. Hoe ze dit bij Grumania bedacht hadden weet ik niet zo goed maar zag geen andere mogelijkheid on 2 luiken te maken op de vleugel waarbij ik de servo´s kan monteren.

    Een aantal dingen geprobeerd maar er is gewoon geen plaats of de constructie is te slap om daar de servo te monteren.
    Te weinig ruimte
    [​IMG]
    [​IMG]

    Toen het volgende bedacht, er zit achter het schot wat je op de bovenste 2 foto´s kunt zien nog een behoorlijke kamer van de maingear.

    Uitlijnen en aftekenen:
    [​IMG]
    [​IMG]
    en voila er is ruimte!
    [​IMG]
    [​IMG]

    Nog 2 servo houders frezen kunnen we die ook weer afvinken :D

    serge pot en sarco vinden dit leuk.
  20. henky

    henky

    Lid geworden:
    22 mrt 2005
    Berichten:
    742
    Locatie:
    Wageningen
    Servo houders gemaakt en een geraamte om de wat meer stevigheid te krijgen in de vleugel.
    Als je iets tegen de vleugel aan drukte trok deze helemaal krom.
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    Als dit straks vast gelijmd is zit er al een stuk meer stevigheid in.
    Eerst de servo houder ingelijmd en als deze vast zit een doorgang maken voor de stuurstang en dan kan het geraamte erin gelijmd worden.
    de frees maakt mooi wat uren zo :D
    [​IMG]
    Deze is nu aan het drogen:
    [​IMG]

    Vanavond is kijken of ik dat geraamte er netjes in gelijmd kan krijgen.
