Hardsolderen

Discussie in 'Stoom techniek' gestart door willum, 17 mei 2018.

  1. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg
    Verzameling

    Ik moest mijn verzameling vandaag maar weer eens uitbreiden.
    Zal zeker een keer gebruikt gaan worden

    Veel modelbouwplezier,
    Willum

    JeroenDorr vindt dit leuk.
  2. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg
    Zachtsolderen

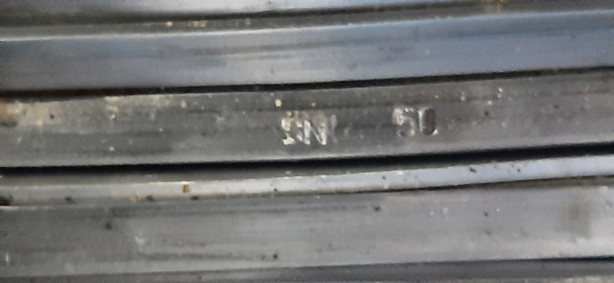

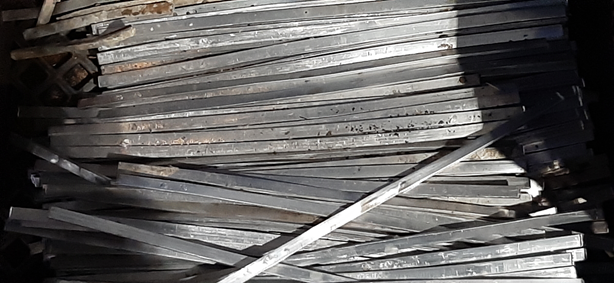

    upload_2021-10-12_13-51-45.png upload_2021-10-12_13-51-56.png
    foto w.p. 10-2021

    Zachtsoldeertin voor het strakmaken van soldeerbare metalen.
    De mooiste is de legering 70 lood en 30 tin.
    Dit soldeer in combinatie met S39 Universeel.
    Het S39 alleen op de ondergrond zetten dan verder daarop bouwen metselen en stucadoren.
    Het metselen is het klodderen van het soldeermateriaal.
    Het stucadoren is het gladstrijken met een spatel.
    Mooie manier om lasnaden te vlakken en om kraters te vullen.
    Na het solderen de vloeimiddelresten neutraliseren en wegwassen met zeepwater.
    Rijkelijk spoelen en snel drogen om het roesten van de absoluut schone plaat te voorkomen.
    Kan met een bout, soldeervlammetje of zelfs met een verfstripfeun.

    Rot in een plaat heb ik met regelmaat weggewerkt met messing hardsoldeer.
    Voordeel, is traagvloeiend en enorm sterk.
    Nadeel, je moet met de hoge temperatuur om kunnen gaan.

    Ik kan er veel over vertellen maar het hoort hier niet echt thuis.

    Willum

    JeroenDorr, Potter en Jinny vinden dit leuk.
  3. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg

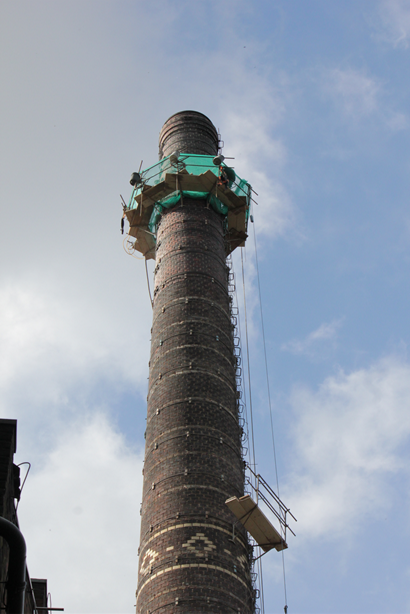

    Schoorsteen renovatie

    foto w.p. 10-2021

    Goed om te zien dat deze gemetselde pijpen toch goed onderhouden worden.

    Willum

    Potter, Jan Walpot en Zeiler vinden dit leuk.
  4. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.997
    Locatie:
    HELLEVOETSLUIS
    Op je bericht #1001. Een mooie RVS balg aansluiting.
    Maar vraag, de aansluiting, wordt deze met klemschalen vastgemaakt?.
    Groet. Henk

    Potter en willum vinden dit leuk.
  5. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg
    RVS balg
    Maar vraag, de aansluiting,
    wordt deze met klemschalen vastgemaakt?.


    Ja, zo te zien wel.
    Ik weet niet waar het dingetje vandaan komt.

    Ga ik er een gebruiken steek ik de zware aansluitstukken er van af.
    Nu weegt het 70 gram na het afsteken misschien nog geen 20 gram.
    Ik laat dan wel nog een stompje zitten om aan te solderen.

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  6. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.997
    Locatie:
    HELLEVOETSLUIS
    Mijn advies, steek de RVS aansluitstukken er niet af, maar bewerk deze.
    Bij het hardsolderen van de RVS balg gaat de austenitische structuur, corrosie bestendigheid, verloren en moet je deze weer door zuren herstellen.
    Vraag, is de balg niet magnetisch, of zwak magnetisch, dit kan een een indicatie geven over het gebruikte RVS.
    AISI 304, Werkstoff 1.4307 is licht magnetisch door hoog nikkel gehalte, AISI 316, Werkstoff 1.14401 is niet magnetisch, door het lage nikkel aandeel.
    Voor de zekerheid heb ik een overzicht van roestvaste stalen bijgevoegd.
    Groet. Henk. .


    Bijgevoegde bestanden:

    Potter vindt dit leuk.
  7. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg
    RVS balgje

    Het werkstukje is een niet magnetisch RVS.
    Afgetast met een echte magneet.
    (Soms kan RVS ook al weinig magnetisch worden door bewerkingen aan het werkstuk.)

    Het staat nog niet vast of het dan zacht of hardsolderen gaat worden.
    Bij verwarmen, solderen speelt de warmte en de verwarmingstijd een grote rol.
    Vaak is neemt men een te lange soldeertijd, en dat is schadelijk.

    Veel modelbouwplezier,
    Willum

    Potter en Stoompomp vinden dit leuk.
  8. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg
    Regelbare voeding

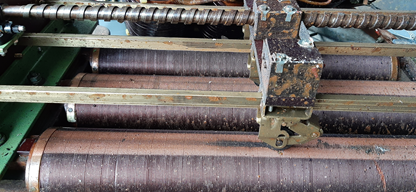

    upload_2021-10-13_15-0-35.png upload_2021-10-13_15-0-44.png upload_2021-10-13_15-0-53.png
    © w.p. 10-2021

    3 fasen variac, loper/aftasters (veerbekrachtigd)
    op een gezamelijke as
    met aandrijfmotor en met eindschakelaars.
    De variac leverd de spanning aan een flinke trafo
    met aan de uitgang een grote gelijkrichter.
    Uitgangsspanning mogelijk 40 volt max. 400 amp.
    Drie fasen wissel naar een fase gelijkspanning
    is altijd mooiere gelijkspanning dan,
    een fase wissel naar een fase gelijkspanning.

    Geen mooiere rimpelloze spanning dan van een accu.
    Absoluut rimpelvrij.


    Zo ging dat ooit.
    Willum

    Laatst bewerkt: 15 okt 2021
    Jinny en Potter vinden dit leuk.
  9. Jinny

    Jinny

    Lid geworden:
    26 jul 2009
    Berichten:
    386
    Locatie:
    WestFriesland Warmenhuizen
    Das mooi spul Willum, er zitten wel wat weetjes en haken en ogen aan zo een variac trafo comby.
    1] drie maal de nullast tov een enkelfase
    2] je kunt het volle vermogen alleen trekken op de volle spanning, hoe lager de spanning die je afneemt hoe minder de max stroom
    3] inschakelstroom is fors bij een stevige variac, niet iedere zekeringautomaat vind dat leuk.... inschakelstroombegrenzing is wel gewenst.

    Potter en willum vinden dit leuk.
  10. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg
    Regelbare voeding

    Zeker dit is een gegeven.
    Ik heb een variac 230 volt in 35 amp.
    Altijd bij standje nul inschakelen.

    Soms gaat het goed bij vol vermogen inschakelen.
    Ligt er aan waar de top van de sinus is op het moment van inschakelen.
    Inschakelen op de top van de sinus wil hij niet.
    Automaat "C" of "D" wil nog wel beter gaan.
    Maar "D" heb je niet zomaar in huis.

    Voor de beschreven drie fasen 400 volt set.
    Ik heb het typeplaatje van de variac nog bekeken dit staat voor 19 amp per fase.
    25 ampere automaat 32 max kan ook nog.
    Is de trafo met gelijkrichter achter de variac onbelast bij inschakelen,
    dan gaat het lukken.

    Een ouder mig/mag lasapparaat werkt ook zo.
    Je haalt de trekker van de lastoorts over,
    je bediend een relais,
    het relais schakeld de lastrafo in.
    Het lassen begint.

    Willum

    Potter en Jinny vinden dit leuk.
  11. Jinny

    Jinny

    Lid geworden:
    26 jul 2009
    Berichten:
    386
    Locatie:
    WestFriesland Warmenhuizen
    Klopt, en bij tegenzitten loop je een aantal keren naar de groepenkast in huis...

    Potter, Fuel Monkey en willum vinden dit leuk.
  12. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg
    Regelbare voeding

    Ik heb hier 3 fasen in de werkplaats als "C" afgezekerd.
    Het 230 gebeuren is als "B" gezekerd.
    Het lopen valt wel mee.

    Wat nog wel eens een probleem opleverd is de 230mm flex.

    Met hedendaagse lasinverters kan het ook anders lopen dan je verwacht.
    De gemiddelde tig-elektroden inverters kunnen aardig wat stroom vragen uit je stopcontact.
    Ik heb hier eens metingen aan gedaan, extreem.

    Willum

    Jinny en Potter vinden dit leuk.
  13. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg
    Hardsolderen hoog elektrisch vermogen

    Een meetshunt.

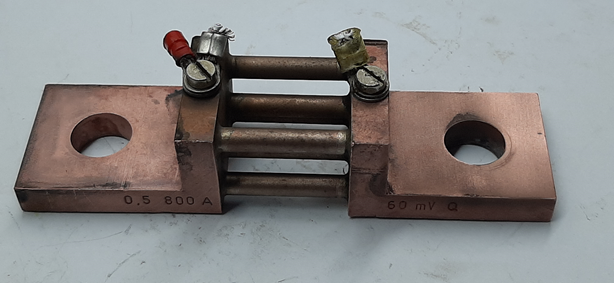

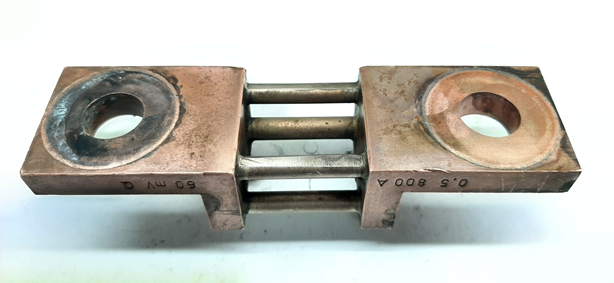

    upload_2021-10-15_12-35-23.png upload_2021-10-15_12-35-40.png

    © 3 foto's w.p. 10-2021

    Foto linksboven, de aansluitklemmetjes voor het meten van de afvalspanning en voltage.

    Foto rechtsboven, De bruggen zijn gevijlt om de juiste spanningsafval te kunnen meten.
    Het contaktvlak is links gecorodeerd geeft geen goed elektrisch contact.
    Ik heb veel met deze hoge stromen gewerkt en gebruikte voor goed contact een zoete vlakke vijl en speciaal stroomgeleidende koperpasta.

    Foto linksonder laat de zilverhardsoldering zien.
    De pennen zijn in een blind gat gestoken en gesoldeerd.
    Meetberijk een bij deze shunt, nul tot 800 ampere meetklasse is 0,5.

    Deze meetshunts bestaan in veel amperages van hoog tot laag.
    Zeer meetbetrouwbaar, beter dan een stroomtang zelfs.

    Veel modelbouwplezier,
    Willum

    Laatst bewerkt: 15 okt 2021
    Stoompomp en Potter vinden dit leuk.
  14. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg
    Gelijkrichterpakket voor hoge stromen.
    upload_2021-10-15_12-51-23.png upload_2021-10-15_12-51-39.png
    © 2 foto's w.p. 10-2021

    Foto links, het pakket aluminium platen met ingeperste hoogvermogen dioden.
    Links ingang, rechts is de uitgang.

    Foto rechts, ingaande kant, de aansluitdraden vanaf de 3 fasen trafo.

    Vaak heb ik bij gebrek aan een nieuw gelijkrichterpakket alles losgehaalt en voorzien van nieuwe dioden.
    Kunnen we weer verder met de schuit.

    Voor eigen doel heb ik ook drie fasen pakketen gesloopt en er een 1 fasen van gemaakt.
    Veel is mogelijk.
    De dioden zijn van een gangbaar en gemakkelijk verkrijgbaar type.
    Bij de meeste van deze pakketen zij de enkele dioden al snel 50 ampere per stuk.

    Veel modelbouwplezier,
    Willum

    Potter en Stoompomp vinden dit leuk.
  15. Jinny

    Jinny

    Lid geworden:
    26 jul 2009
    Berichten:
    386
    Locatie:
    WestFriesland Warmenhuizen
    Meetshunt, ik gebruik ze ook...
    Wat naast het max aantal Amps belangrijk is is het aantal mV per Ampère.
    Heel vaak 75 mV of een afgeleide daarvan.

    Potter vindt dit leuk.
  16. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.997
    Locatie:
    HELLEVOETSLUIS
    Ik denk, dat bij de aanduiding 0,5 bij 800A, verschilspanning over de shunt, was voor een oud weekijzer instrument.
    Een moderne draaispoelmeter haalt al met gemak een meetweerstand van 25kOhm/v, geeft een stroom voor de volle schaaluitslag van 0.04mA
    Bij een weekijzerinstrument is de meetweerstand veel lager, b.v. 500 Ohm/volt. Deze heeft voor een volle schaaluitslag bij een aangelegde spanning van 1Vot. nodig 200mA
    Op de shunt staat 0,5, dus bij 0.5V geeft de meter aan 800A.
    Waarschijnlijk is deze gemaakt voor een weekijzer instrument met een meetwaarde van 1000 Ohm/V.
    Oude techniek is leuk. Groet. Henk.

    Potter vindt dit leuk.
  17. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg
    Hardsolderen hoog elektrisch vermogen

    Een meetshunt.

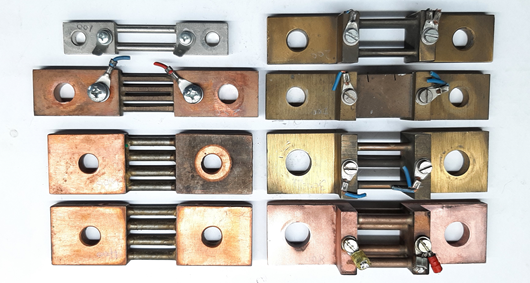

    upload_2021-10-15_17-30-0.png upload_2021-10-15_17-30-11.png upload_2021-10-15_17-34-19.png
    © 2 foto's w.p. 10-2021

    Ik ken de shunts inderdaad ook als 75 mv. Ze zijn er verder in 100mv 150mv etc.
    De mijne (die ik zo voor het grijpen had liggen) zijn allemaal 60mv bij volle belasting.
    Dan zijn er nog verschillen staafjes of plaatjes.
    Staafjes worden gevijlt, plaatjes worden gezaagd.
    Foto rechts, het overdadige hardsoldeerzilver wordt hiermee gecorrigeerd.
    Het overdadige zilver heeft namelijk een andere weerstand dan het staafje of plaatje.

    Meet spoelen is weer een ander verhaal.
    Ik heb ze, ik gebruik ze eigenlijk nooit.

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  18. Jinny

    Jinny

    Lid geworden:
    26 jul 2009
    Berichten:
    386
    Locatie:
    WestFriesland Warmenhuizen
    JA, 60mV heb ik er ook nog wel een paar van liggen..
    Meetspoelen is meer voor wisselstroom.
    Kan je op gelijkstroom per definitie niet gebruiken...

    Potter en willum vinden dit leuk.
  19. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    2.524
    Locatie:
    noord-limburg
    Meetspoelen zette ik nog wel eens in een schakelkast.
    Ooit een keer een flinke ontdooitrafo gemaakt met meetspoel en klokje.
    Gaan we niet meer doen.

    Veel modelbouwplezier,
    Willum

    Potter vindt dit leuk.
  20. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    2.997
    Locatie:
    HELLEVOETSLUIS
    Na nogmaals lezen van de bijdrage #1013 van @willum, is het mij duidelijk, dat 0,5 niet slaat op de spanningsval over de weerstand, maar de klasse, meetnauwkeurigheid.
    Klasse 0.5 geeft een maximale meetfout van 0,5%, ergo bij 800A een maximale meetfout van 4A.
    Zo leer je per dag weer bij.
    Groet. Henk.

    Potter en willum vinden dit leuk.
