John Deere 7280R schaal 1/8

[Richard 7930]

Hallo Cor,

Ik heb geen gekleurde leds gebruikt, door de reflector achter de led en het gekleurde kunststofglas, dat behoorlijk dik is, ziet het er realistisch uit.
Ik heb geprobeerd er een foto van te maken maar daarop worden de kleuren erg vervormd en ziet het eruit zoals jij denkt, en dat zou een verkeerd beeld geven, als het mij nog lukt om er een goede foto van te maken ga ik deze t.z.t. plaatsen.

Mvg Richard



[Helicor]

OK Richard, als het in het echt maar mooi is!
En zonder dat de verlichting brandt is dat nu al zeker het geval
Cor



[Tjalldeboer]

Wat voor reflectoren heb je gebruikt? Van een fiets ofzo?



[Richard 7930]

Het zijn Cosmic reflectoren van Ø 70 mm , te verkrijgen in rood, oranje en wit, ik heb ze bij de Gamma gekocht.

Mvg Richard.



[Mark-013]

Mooi project!!



[Richard 7930]

@ Mark, en de "leuk" volgers, bedankt .


Boven in de cabine zitten ovale lampen, ik heb op internet nergens deze afmeting van ovale lampen of reflectoren kunnen vinden .
Nu heb ik het volgende bedacht.

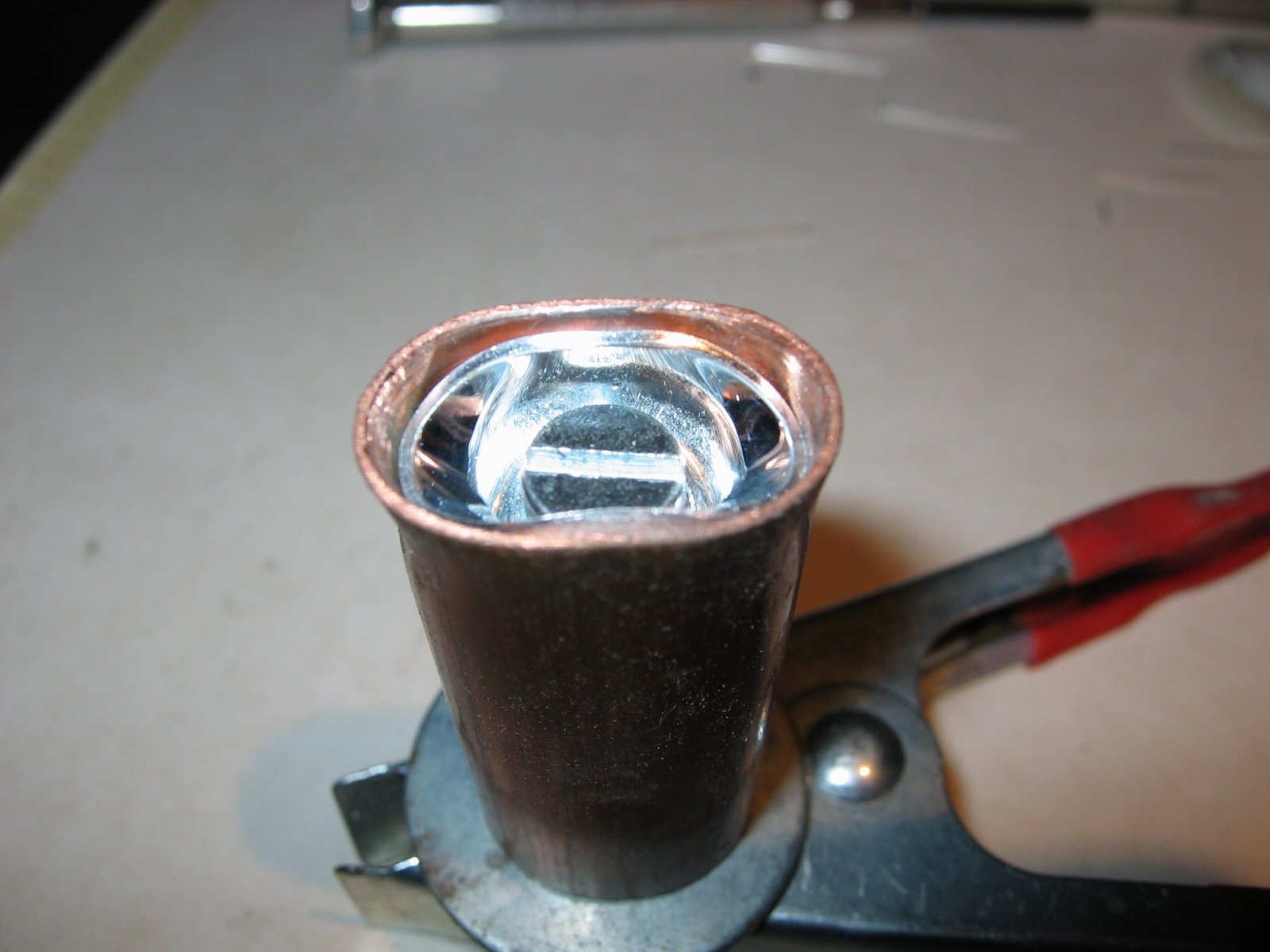

Van een koperen waterleidingbuis een mal gemaakt.

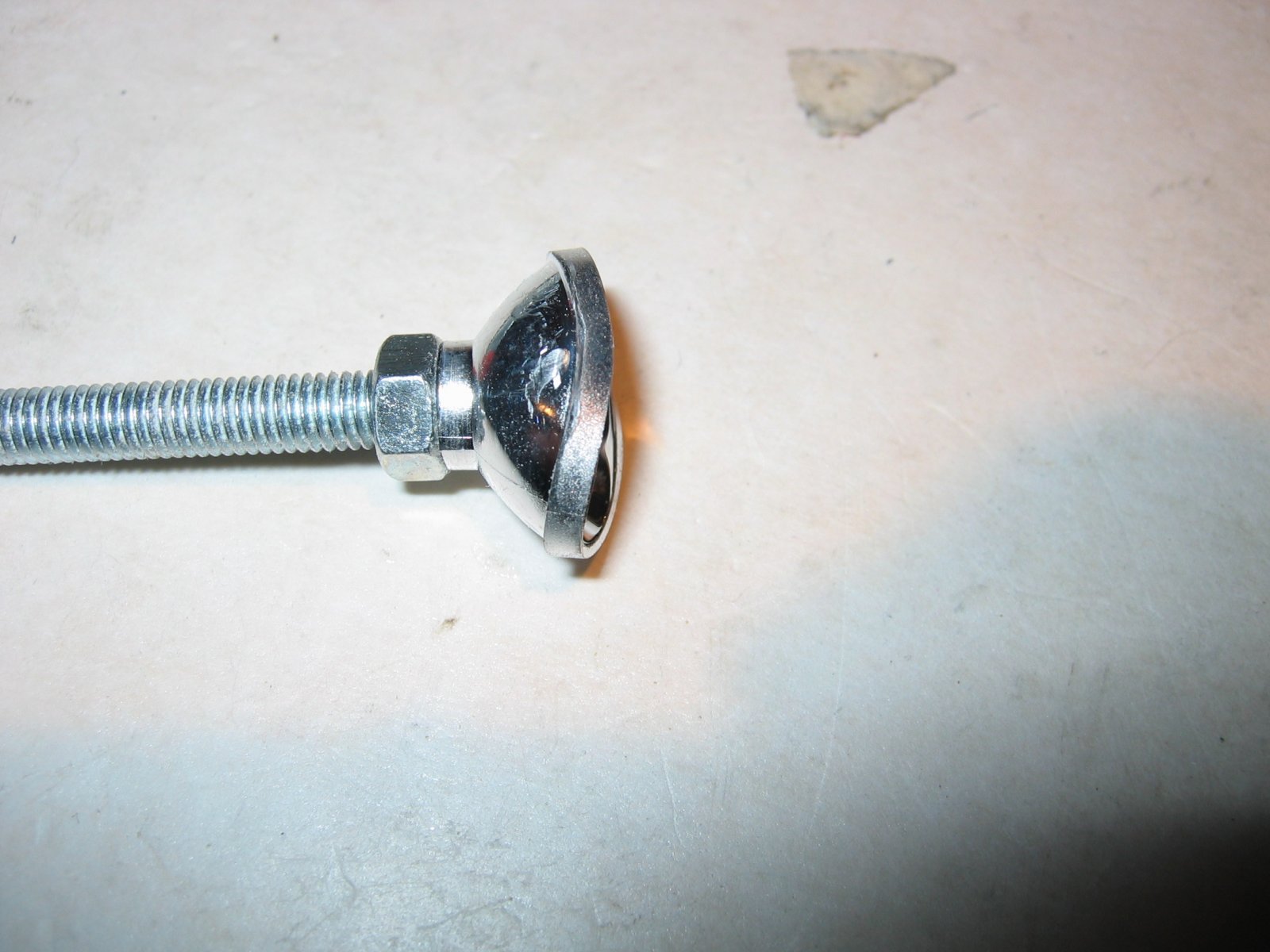

Ronde reflectoren gekocht en hierin een lange schroef gedraaid.

Reflector op de mal geplaatst en aan de onderkant van de mal een carrosseriering met een moer.

Moer aandraaien totdat de reflector de gewenste vorm heeft.

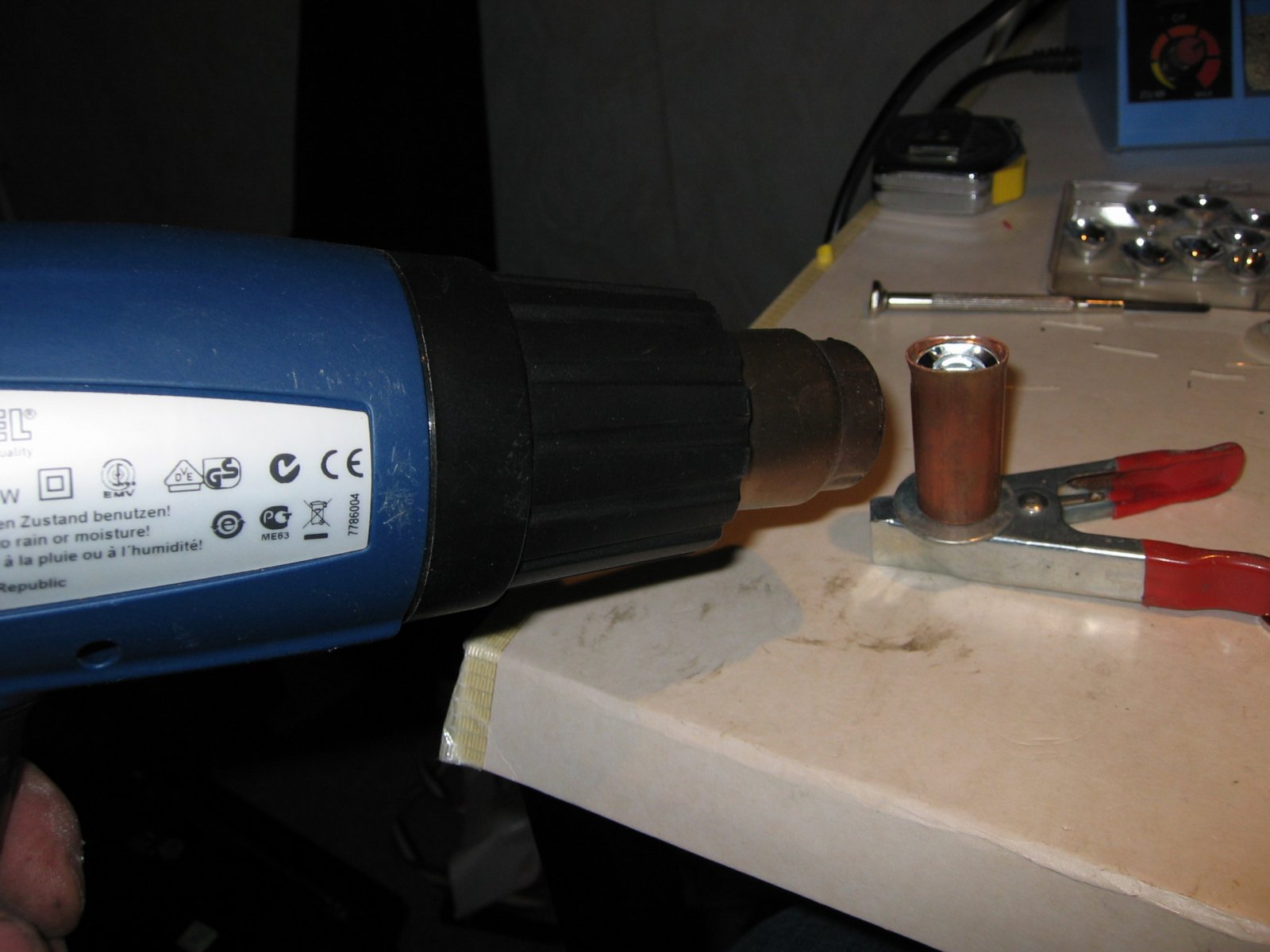

Nu de reflector verwarmen en weer laten afkoelen.

]







Na het afkoelen blijft de reflector in de gewenste ovale stand staan .

De voorkant vlak schuren, zodat ik hier later plexiglas voor kan plakken.

Voorkant vlak geschuurd, ik heb er 12 nodig, dus nog 11 te gaan .

Wordt vervolgd .

Mvg Richard



[HeliKoper]

"Even" 14 pagina's gelezen: smullen! Prachtig project!



[luchard]

Hallo Richard,

Wow, mooi gemaakt hoor die reflectors.



[Catwoman]

Hoi Richard,
Mooie oplossing en goed gemaakt !

Groetjes, Charlotte.



[Richard 7930]

Iedereen bedankt voor de reacties en complimenten .

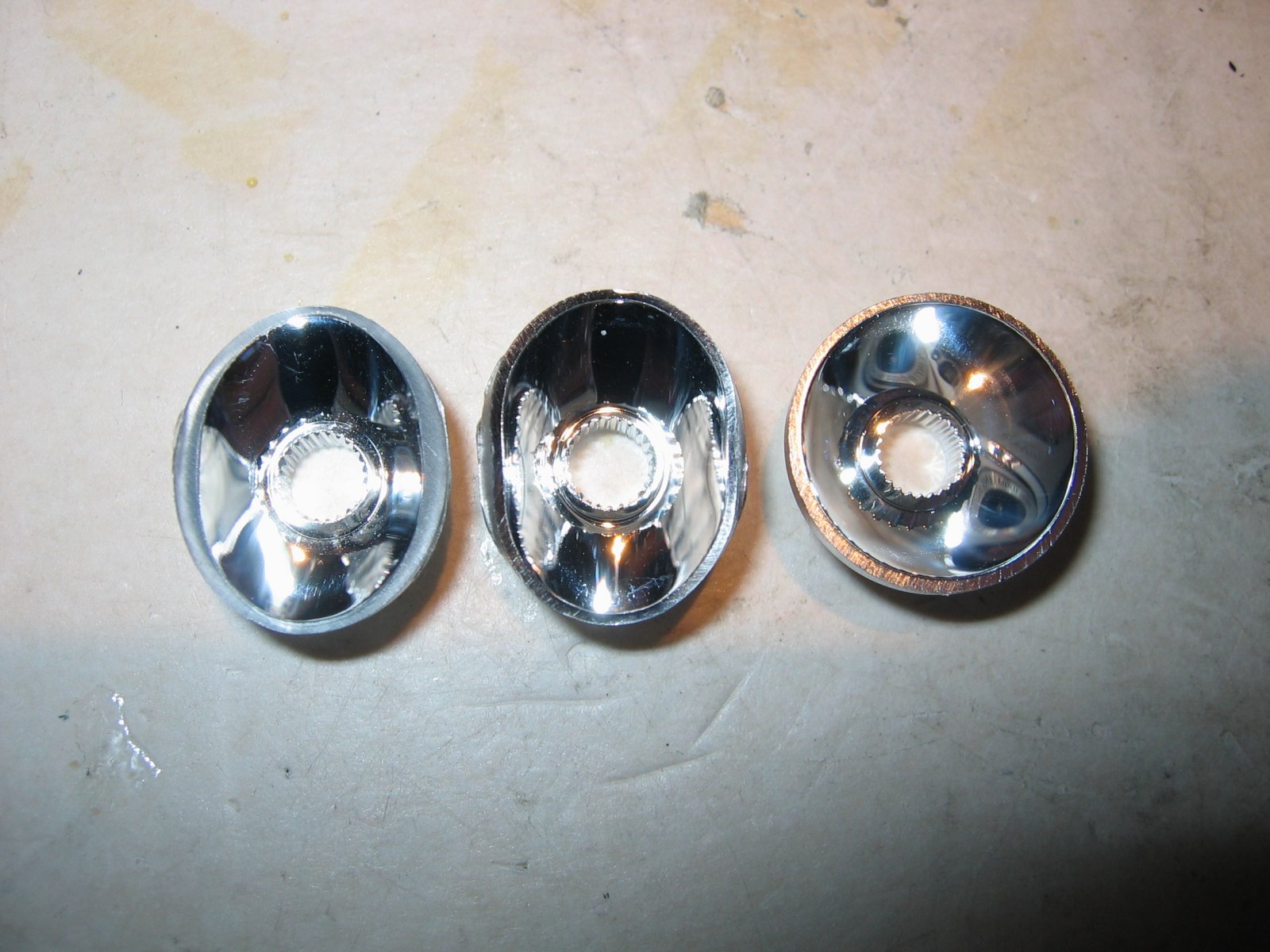

Hieronder een foto met rechts de originele ronde reflector, de middelste reflector na het vervormen en de linker ovale reflector is het eind resultaat.

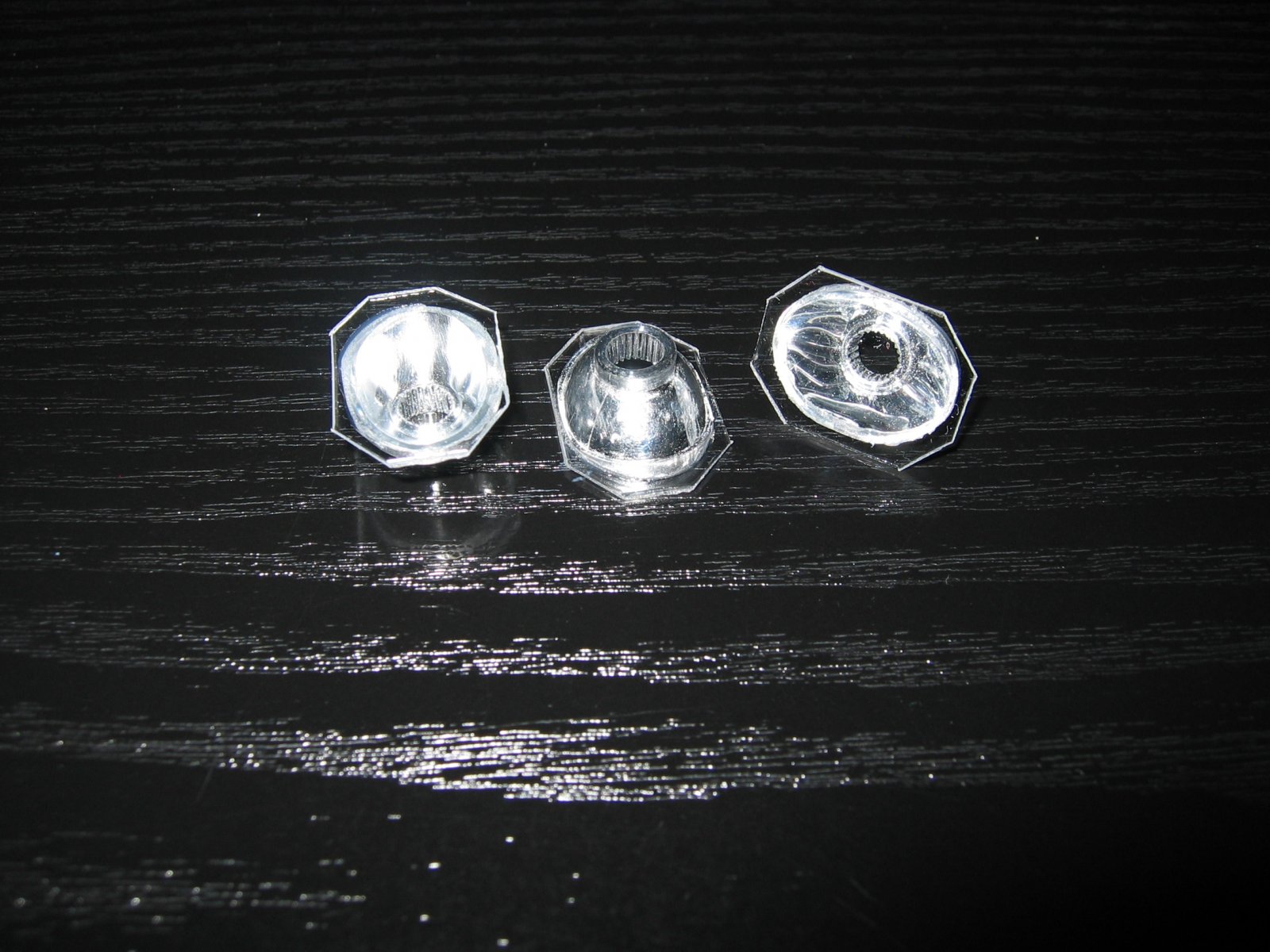

Aan de voorkant van de reflectoren heb ik 1 mm dik plexiglas gelijmd.

Op maat gevijld en geschuurd, achterkant even dicht geplakt zodat er geen stof van het schuren in kan komen

De achterkant van de reflectoren zwart gespoten, dit komt later gedeeltelijk in het zicht te zitten.
Om de lampen te bevestigen in de cabine heb ik aan de reflector een led afstand houder gelijmd, op de afstand houder heb ik schroefdraad gesneden.
Op de deling van de reflector en de afstand houder, heb ik voor extra stevigheid, een stukje krimpkous gelijmd, op de plek waar de krimpkous komt lijm gesmeerd, krimpkous eromheen en verwarmd .

Eindresultaat tot zover.

Mvg Richard.



[Richard 7930]

Kabels en weerstanden aan de led´s gesoldeerd.

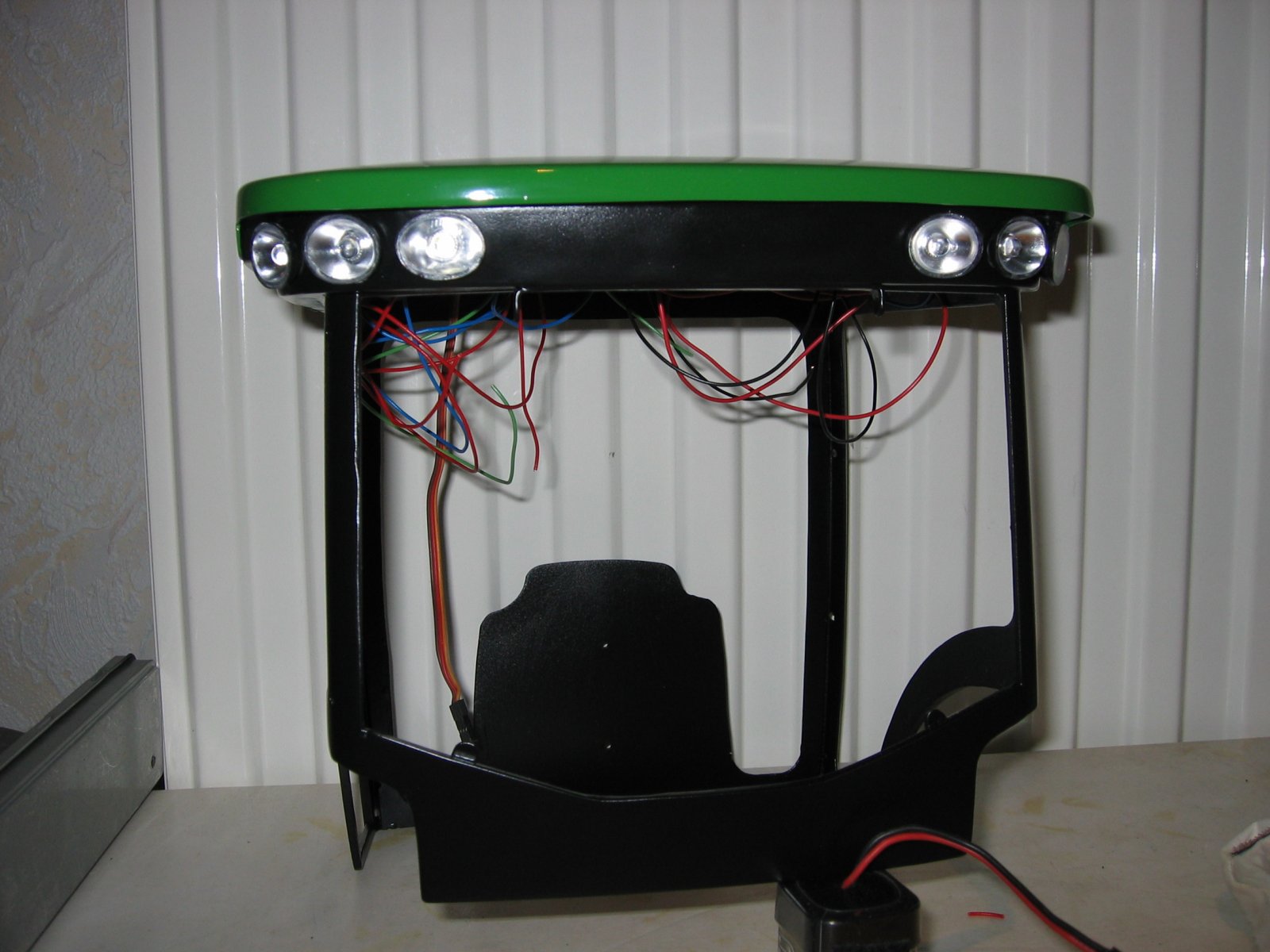

Werklampen boven in de cabine gemonteerd

Mvg Richard



[Catwoman]

Ziet er weer schitterend uit !

gr. Charlotte.



[trialrolf]

Die lampen zijn prachtig geworden, mooi stukje huisvlijt!



[Marco_Polo]

Ik heb er even over gedaan, maar uiteindelijk heb ik je verslag dan toch helemaal gelezen.
Echt vakwerk van de bovenste plank.
En volgens mij schiet hij al aardig op.
Erg mooi gemaakt.



[Richard 7930]

@ Iedereen bedankt voor de reacties en complimenten

En volgens mij schiet hij al aardig op.

Inderdaad Marco, het schiet al aardig op, het wordt denk ik ongeveer een 10 jaren plan, de eerste tekeningen en onderdelen zijn al gemaakt in 2010 .


Ik heb nu de deur en het achterraam in de cabine geplaatst, deze kunnen beide open en dicht en worden door servo's bediend, alleen nog de handgreep maken aan de buitenzijde van de deur.

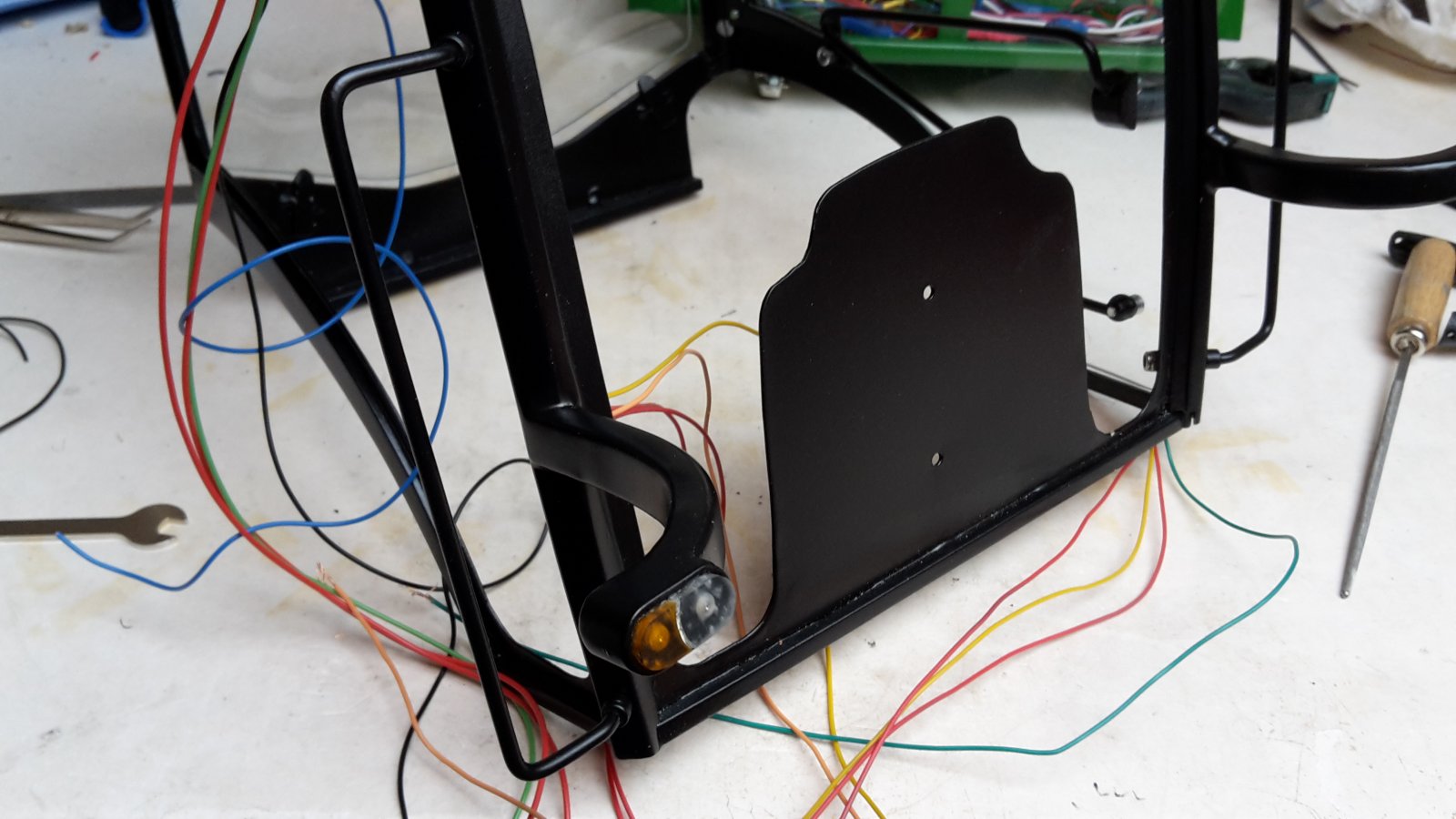

Ook de stadslichten en richtingaanwijzers in de behuizing gemaakt, en de handgrepen aan de cabinestijlen gemonteerd

Lampen en servo's aangesloten.

Mvg Richard



[Catwoman]

Mooi om te zien

gr. Charlotte.



[Richard 7930]

@ Charlotte en de leuk aanklikkers bedankt voor jullie reactie .



Ik heb nu de veercilinders voor de vooras gemaakt.

De hydraulic slangen heb ik van elektra kabel gemaakt, ik heb hier de koperen kern uitgehaald. Aan de uiteinden van de slangen komt nog een messing hulst, als een soort van slangkoppeling.

De slangen worden nog aangesloten op de accumulatoren, deze moet ik nog maken.

Mvg Richard



[arm1948]



[vandrees]

Tovenaar!
Mooi hoor...



[ahop]

ziet er super uit
