    Zo weer even een kleine update . Begonnen met het frame werk van de cockpit , dit maak ik van alu plaat 0.5mm .
    Gaat erg goed lukken al zeg ik het zelf.

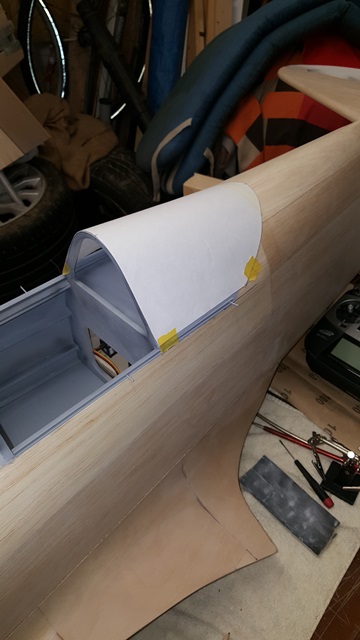

    Ik wilde eigenlijk eerst een mal maken en dan met glas en epoxy een frame maken. Vind het met alu makkelijker en ging vrij snel .
    Ook de romp al 2 maal in de primer gespoten en de vleugel 1 keer . Moet wel zeggen dat ik de romp en de vleugel toch beter had moeten schuren voor het glassen .
    Maar goed, al met al ben ik toch wel tevreden met het resultaat . Ik heb natuurlijk ook met light vuller wel wat geplamuurd maar niet heel veel .
    Hierbij wat foto's hoe het er nu voor staat

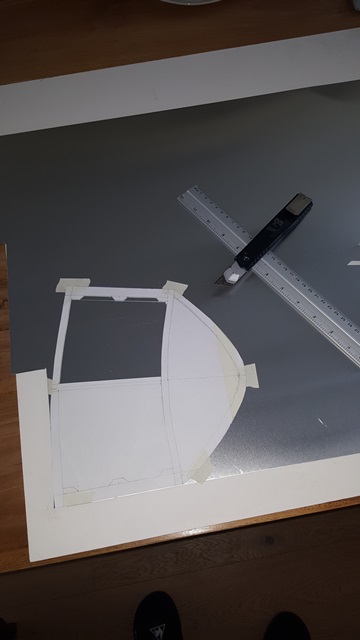

    malletje maken van papier
    dan snijden
    bijna klaar
    Dit is het geworden
    Moet nu alleen het schuif gedeelte nog maken maar dat doe ik als de vaste delen gemonteerd zijn
    1ste laag zonder plamuur

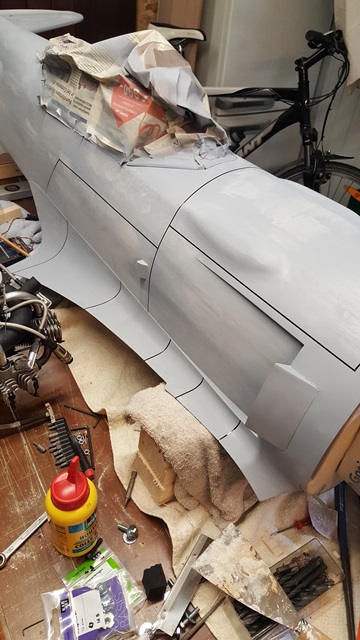

    geschuurd- geplamuurd weer geschuurd en 2de laag primer
    en de vleugel de 1ste laag primer
    Gr ronald

    Arnold 85, Ramses, jan brilman en 3 anderen vinden dit leuk.
  2. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.412
    Locatie:
    nuenen
    Zo he wat een beest.
    Mooi die cockpit!

    mig 3 vindt dit leuk.
  3. corvl

    corvl verslagschrijvers

    Lid geworden:
    6 sep 2002
    Berichten:
    2.531
    Locatie:
    Tirol -Oostenrijk
    Dat ziet er goed uit. Dat idee ga ik ook van je lenen :D.
    Welke Aluminium is dat , en waar kan je dat halen?

    Bedankt ,
    Cor

  4. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.279
    Locatie:
    groningen
  5. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.588
    Locatie:
    Heeze
    .
    Prachtig werk weer Ronald!! :thumbsup:
    Het cockpitframe ziet er ook erg goed uit!

    Groeten, Ramses
    .

  6. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Bedankt voor de reactie"s
    Cor de alu plaat heb ik hier bij ons bij een ijzerwaren zaak gehaald waar ik vaak kom.
    Plaat van 1m bij 0.5 m bij 0.5 mm geen idee wat voor alu het is, geloof voor 11 euro maar denk dat een doe het zelf zaak dat ook wel heeft .

    Gr. Ronald

  7. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.229
    Locatie:
    Haarlem
    Fantastisch mooi werk Ronald!
    Waarmee verlijm je de alu strips op de cockpit?

    Groeten, Ralf

  8. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Dank je wel Ralf ,ik weet nog niet of ik het ga lijmen . Ik heb wel cockpit lijm , ga daar wel even een proefje mee doen.
    Maar ik ga het ook met mini schroefjes vast zetten . Ga aan de binnen zijde 0.5 mm triplex strookjes maken en daar door schroeven .

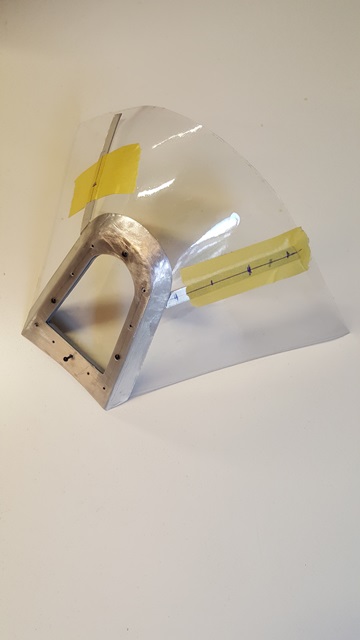

    Zal dan die zo afvijlen/slijpen dat het zoals in werkelijkheid lijkt op door en door gebout met het raam er tussen .Hierbij 2 foto's



    Dit is het idee .

    Gr Ronald

    serge pot vindt dit leuk.
  9. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Zo weer even wat kunnen vandaag .

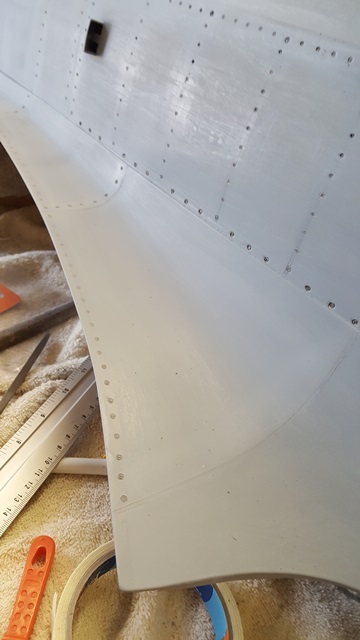

    Ben begonnen met wat paneel lijnen en schroeven en flush rivets zoals dat geloof ik genoemd word . Ik heb daar een dingetje voor gemaakt wat in een soldeer bout kan .
    Heb 2 dingen gemaakt , 1 van messing buis 3mm voor de schroefkop en 1 van een messing staafje 2mm en daar met een 1mm boor iets in geboord .
    Hier en daar zijn ze iets te diep gegaan maar moet nog schuren en kan ze eventueel nog wat op vullen mocht dat nodig zijn .Was best nog lastig om niet te diep te gaan .
    hier wat foto's
    lijnen gemaakt met 2mm tape
    Scharnieren gemaakt van de isolatie van 1.5 mm VD draad en sleuven in gemaakt . Het hoort eigenlijk gelijk te zitten met de oppervlakte maar ik wilde niet een verzwakking maken in de boven zijde . Had misschien best wel gegaan maar komt wel een Moki 180 op !
    Gespoten en tape weer verwijderd
    20170730_164451.jpg 20170730_164457.jpg
    Deze voor de schroefkopjes heb van de andere vergeten een foto te maken

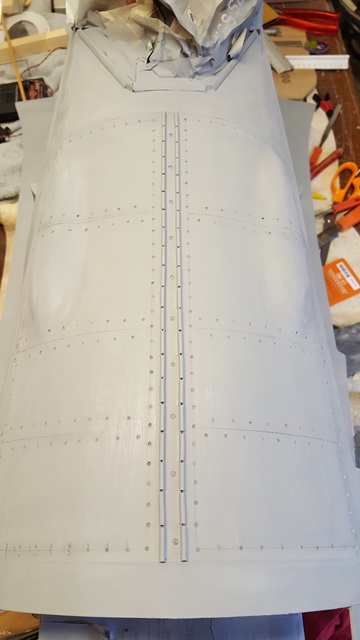

    Hier begonnen met de rivets

    Gr Ronald

    serge pot vindt dit leuk.
  10. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Nog een paar foto's kan er maar 10 in één post plaatsen
    Moet nog afgemaakt worden en schuren maar word wel wat zo .:yes:

    Gr Ronald:bye:

  11. mig 3

    mig 3

    Lid geworden:
    26 apr 2012
    Berichten:
    1.653
    Heel erg mooi Ronald.

    Mocht je nog een specifieke detail foto willen,met een weekje ben ik weer bij de Lavochkin La-7 in Praag.

    :bye:Robin

  12. femmo

    femmo

    Lid geworden:
    23 aug 2007
    Berichten:
    2.412
    Locatie:
    nuenen
    Super mooi
    Goeie tip die panel lines met tape

  13. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Beste mede schaalbouwers , de beste wensen allemaal:friends:
    Het is al weer even geleden maar door de ziekte van mijn vader weinig gedaan aan de hobby
    Heb wel wat gedaan hierbij wat foto's van de vorderingen . Ben verder gegaan met het frame werk van de cockpit .


    Met mini schroefjes het binnen frame bevestigen

    Binnen frame is gemaakt van 0,5mm triplex
    En gemonteerd 20171103_154910.jpg

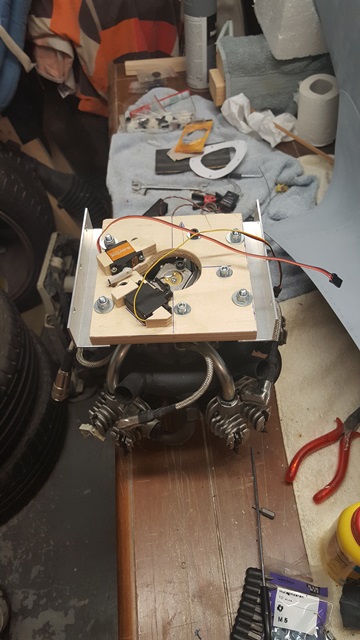

    Servo's gemonteerd en afgesteld voor gas en choke

    En ben begonnen met de motor kap

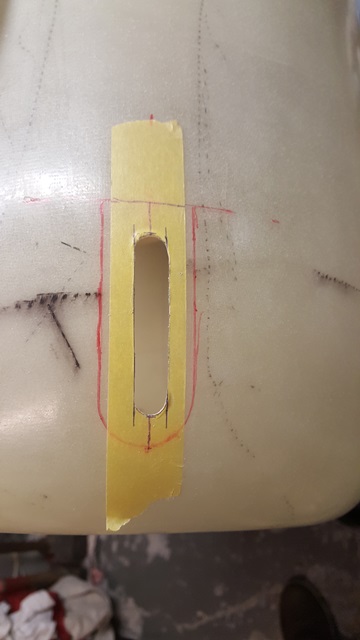

    mitrailleur openingen gemaakt


    Groet Ronald



    Bijgevoegde bestanden:

    serge pot, corvl en strutter vinden dit leuk.
  14. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.279
    Locatie:
    groningen
    Mooi!

    Voor jou ook de beste wensen! :friends:

    Ga je het frame van de cockpit nog spuiten of schilderen?


    jan.

  15. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Nog even een paar foto's ,moet toch maar eens even vriend worden hier dan kan ik meer foto's tegelijk plaatsen

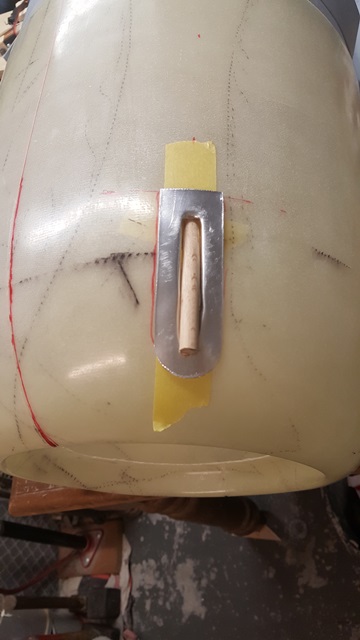

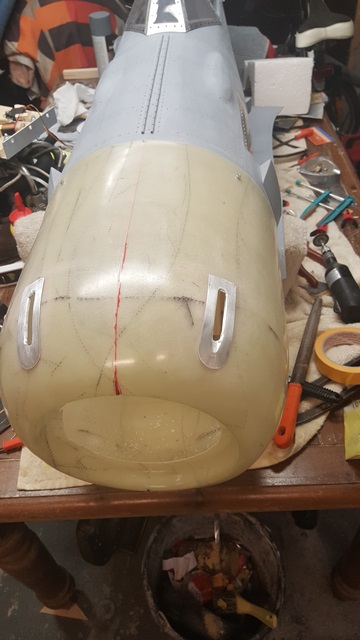

    Alu doorvoeren voor de lopen


    Dit ronde stokje 8mm is niet de loop moet buisjes worden van 6mm doorsnede maar was even om te zien hoe het stond .

    Kap ook in de primer gezet

    Zo dit was het voor nu even .

    Groet Ronald:bye:

  16. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Hoi Jan ja word ook nog gespoten

  17. jan brilman

    jan brilman Forum veteraan

    Lid geworden:
    27 sep 2002
    Berichten:
    10.279
    Locatie:
    groningen
  18. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Zo weer even een kleine update, nog steeds weinig tijd voor de hobby helaas .

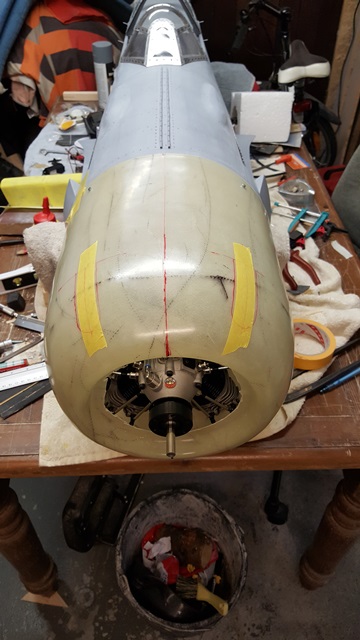

    Maar het gaat langzaam verder . De motor kap heb ik de lijnen en de nieten afgemaakt en de neus al een keer in de rode kleur .
    Ik moest ook nog de oliekoeler maken ,dat ging wel lekker vlot met dit weer afgelopen zondag .

    De lijnen en nieten

    Ben nog niet helemaal te vrede met de alu boordgeschut doorgang op de motor kap.
    Vind het te dik . Ik heb nu een alu bierblik kaal geschuurd en dat is echt veel mooier en dunner alu ,
    Misschien ga ik dat nog veranderen .

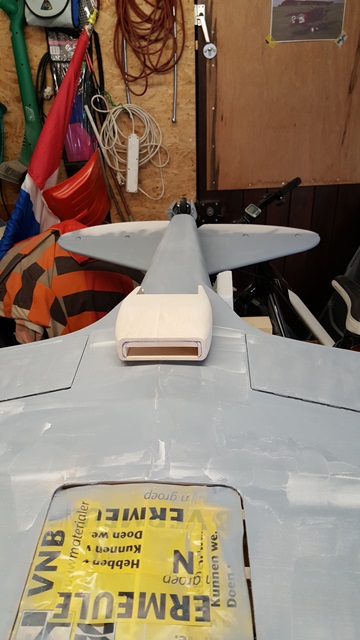

    Dikke plakke balza en dan lekker stoffen

  19. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Ja dat is ook nog iets wat ik moet doen " vriend'' worden om meer foto's tegelijk te plaatsen

    Moet nog geschuurd worden en hier en daar iets plamuur maar dat is maar weinig
    Zo dit was het hoop dat ik de komen de weken wat meer tijd heb .

    Gr Ronald

    corvl, femmo en strutter vinden dit leuk.
  20. ronald blaas

    ronald blaas

    Lid geworden:
    23 mrt 2012
    Berichten:
    164
    Locatie:
    bussum
    Zo het is al even geleden dat er een update was,door familie omstandigheden weinig tot geen tijd gehad.:(
    Maar goed heb niet helemaal niks gedaan , wel veel kostbare tijd kwijt geweest aan het landingsgestel . Lang verhaal, maar dat op lucht heb ik er uit gehaald uiteindelijk
    werkte niet met alles erop . Werkte met 5bar soms een keer soms 2 maar ook helemaal niet , dus bothec aan geschaft bij Barto van het forum hier en dat werkt perfect.
    Moest dus wel de midden sectie aanpassen en uiteindelijk zelf maar nieuwe poten gemaakt . Heb hier wel weer van geleerd , geen spullen meer kopen van iemand die het zelf maakt en die in het buitenland woont.
    Heb niet veel foto's maar de rest komt nog.

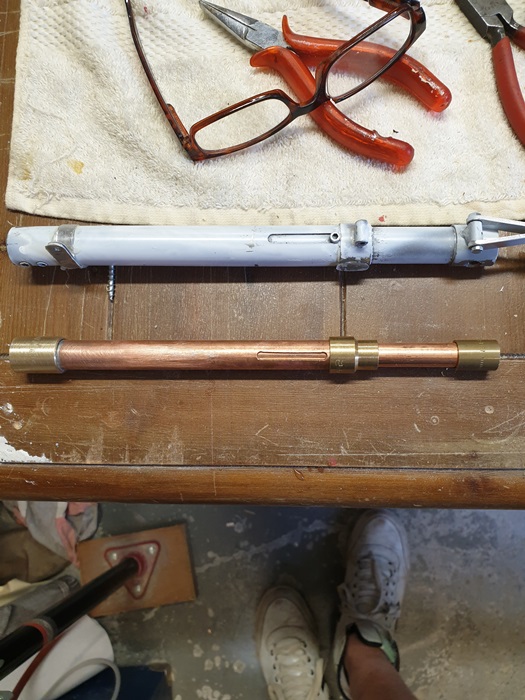

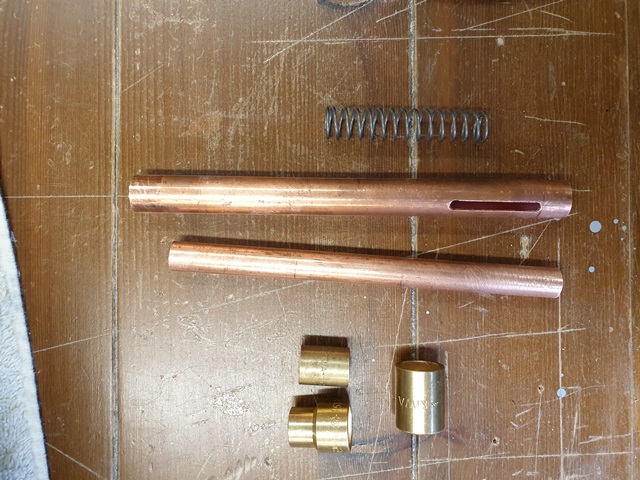

    Dit is hard koper met een dikkere wand dikte

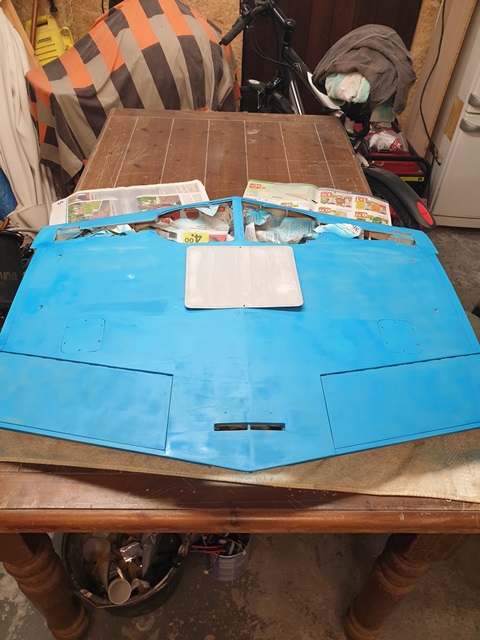

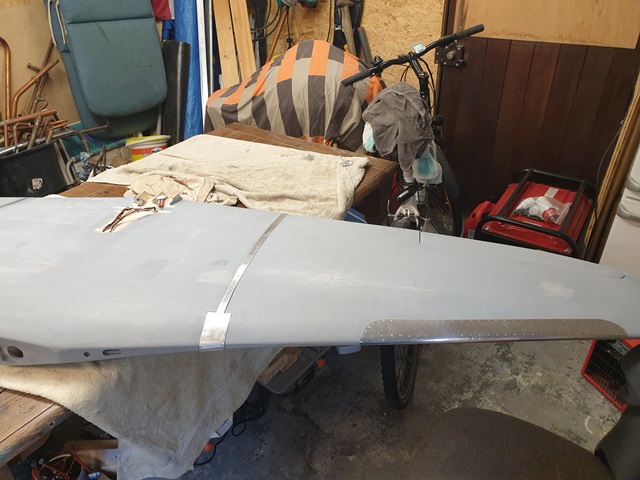

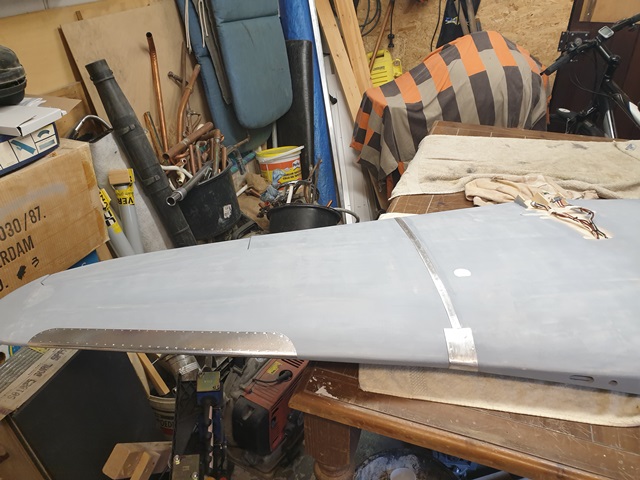

    Vleugel is aan boven zijde al een een keer in de basis kleur gespoten en de foto hier boven is de midden
