LE SPHINX 1829-1845 Stoomschip met zijdelingse raderen

Daarom had ik ook gepost "moeilijk in te schatten" maar ik denk dat de dikkere as idd al een goede keuze is van je. Op de foto is te zien dat de assen demontabel zijn en als je die wangen dubbel zo dik zou maken vanwege die (de) montage straks, je een heel stabiele verbinding kan realiseren



Een goed idee om de opstelling buiten het schip te vervolledigen.
Misschien ook het overwegen waard om het later uitneembaar te maken , is altijd makkelijk voor onderhoud.
En onderhoud heb je gegarandeerd, dat zie ik wel bij onze clubleden die op stoom varen.
Je bent meteen enkele maanden bezig om het stoomgedeelte af te werken.
succes



Stompe dichting:

O-ring aan de kopse kant.
Pom ring aan de kopse kant.

Groet,
Willum



Ferule trekkertje:
Toch maar even tijd genomen vandaag en de bewerking in beeld gezet.

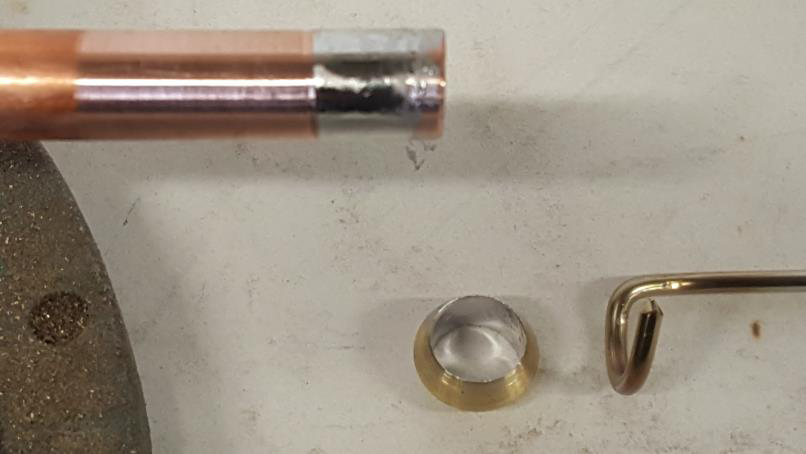

Na het aftrekken van de verwarmde ferule
soldeer ik deze op een stugge rvs as
en steek deze in de draaibank om hem te bewerken.
Na bewerken de ferule weer desolderen en terugplaatsen op de bedoelde plek.
Eigenlijk is het koperen stuk met ferule
op de foto boven ook zo afgewerkt om een schoon en fris werkstuk te krijgen.
Ik hoop dat dit alles duidelijk maakt.

Bewerken op de draaibank van de bijvoorbeeld ingesneden
of anders beschadigde ferules
kan met een goede vijl en daarna afwerken met schuurlatjes grof naar fijn
voor een glad resultaat.

Veel modelbouw plezier
Willum



De laatste 2 weken terug in actie geschoten :

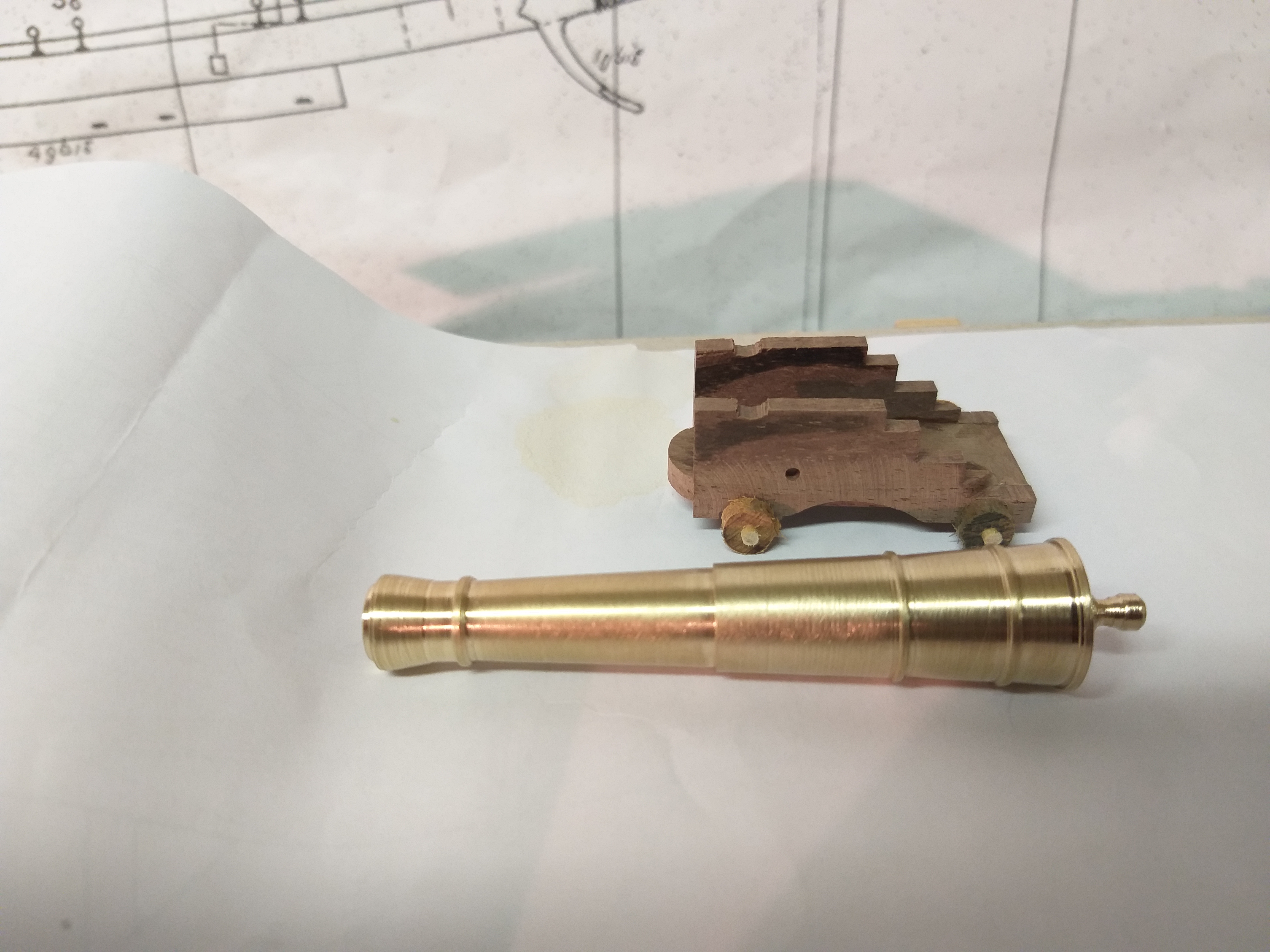

Begonnen met de kanonnen nadat ik de spindel van de myford met speling had vervangen door een nieuwe metrische spindel.

Totale lengte is 85 mm. Buitendiameter 16mm. ( 3 stuks in totaal)









De wagen is gemaakt uit notenhout. Attributen moeten nog worden gemaakt




Proeftestje en alles klopt. (Aan het touw kan je zien dat ik ondertussen ook bezig ben met het lopende want en de zeilen)



Af en toe een bezinnings-pauze heeft iedereen wel eens, het waren ook niet de minste feestdagen
prachtig stukje draai werk, Ik vermoed dat je ze allemaal gaat draaien en niet gieten zoals ik.



De laatste 2 weken terug in actie geschoten Begonnen met de kanonnen.

Enne?
Eerste proefschot al gelost?

Veel modelbouwplezier
Willum



ik dacht dat je op 1/100 schaal zat te werken Luc ?



De plannen zijn op 1/100 Dirk, ik vergroot alles met 278% op de printer.

Willum, ik ben nog aan het twijfelen om ze elekronisch via een led te laten vuren. Ben er nog niet uit.

Marc, ik draai alle kanonnen, kwestie van te oefenen met de draaibank. Anders blijf ik voor altijd een spanenveger.



Willum, ik ben nog aan het twijfelen om ze elekronisch via een led te laten vuren. Ben er nog niet uit.

En de knal?
Ook elektronisch?
Denk er nog even over na...

Veel modelbouwplezier
Willum



Sorry, ik weet niet hoe de Belgische Marine die noemt.
Maar de Nederlandse Marine spreekt over "kanons".
Kanonnen staan aan de wal en niet op een schip.



Juist eens gegoogeld, een landrot gebruikt het meervoud kanonnen ,zeemannen gebruiken het woord kanons.

Dus niet waar ze staan maar wie ze gebruikt. Weeral wat bijgeleerd,nu nog onthouden.



heel mooi gemaakte kanon .

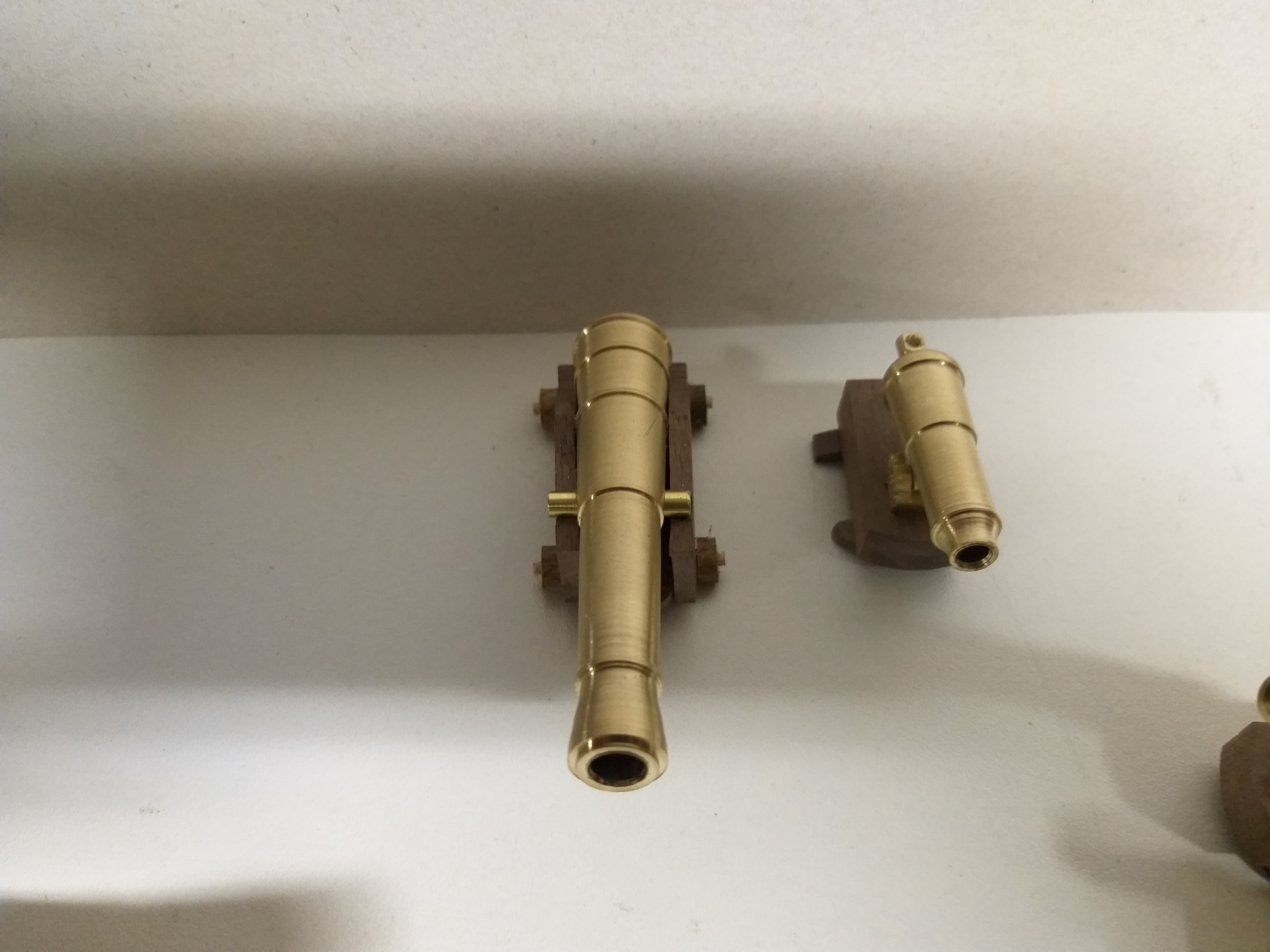

na de grote kanons de kleinere carronades gemaakt.

( buitendiameter 12mm ,totale lengte 45mm)

Normaal is het bovenste plateau kleiner dan het onderste plateau, maar bij deze boot zijn ze even groot. Nog niet dikwijls gezien.

Ze liggen of staan er nog maar los op , dus ze kunnen een beetje scheef liggen.

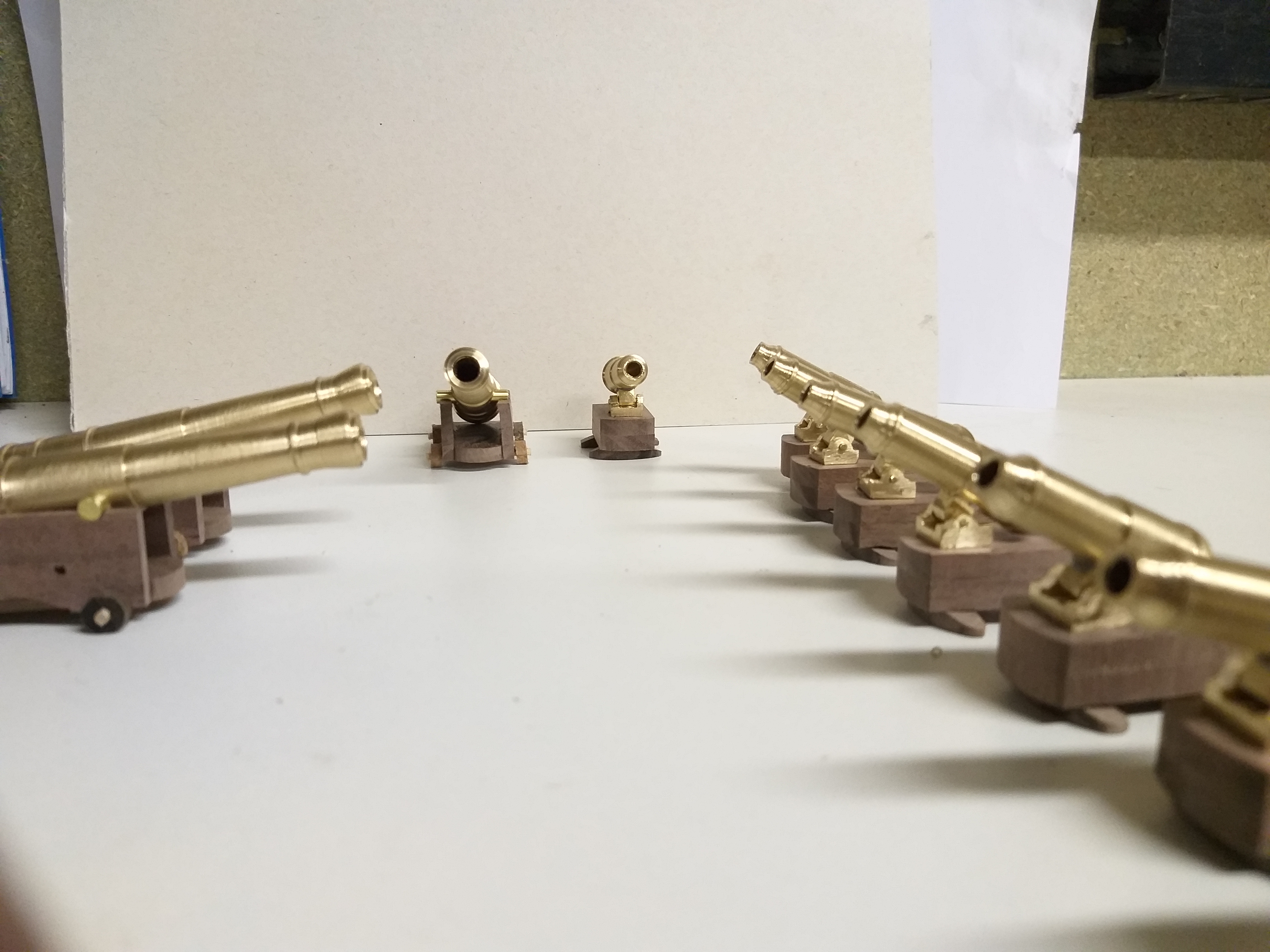

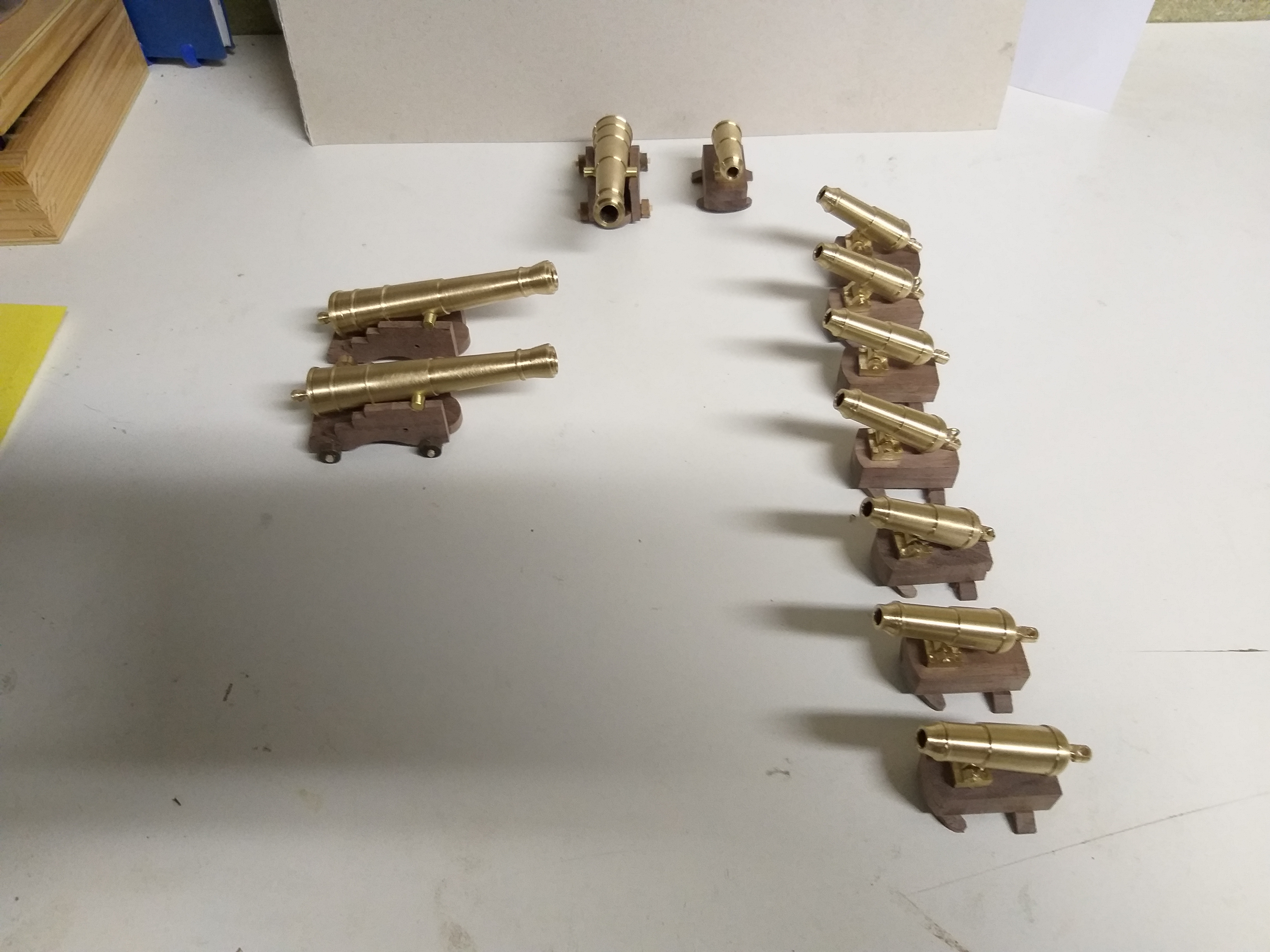

de volledige bewaping van de sphinx.





eresalut



Newbie,
Dat hebt je hem mooi geflikt.
Ze zien er gelikt uit.
Heb je een CNC draaiautomaat?
Compliment.
Strak, mooi, een schot in de roos.

Veel modelbouwplezier
Willum



Neen, maar zeer blij dat ik de myford uitgerust heb met een digitale uitlezing, anders was het mij nooit gelukt om 8 dezelfde carronades te maken

De voetjes onder de carronades zijn 10mm op 8mm op 5mm hoog. Daarna delen weggefreesd tot op 3 mm.

Het tussenstuk is 5 op 5 op 5 mm. Nu heb je meer een gedacht van de afmetingen.



Neen, maar zeer blij dat ik de myford uitgerust heb met een digitale uitlezing, anders was het mij nooit gelukt om 8 dezelfde carronades te maken

Dank voor de uitleg.
Vakwerk.

Groet,
Willum



mijn complimenten voor je draaiwerk, ziet er prachtig uit.



schitterend



in de tussentijd ook begonnen met de zeilen

fijnste wit katoen gekocht.

Het kleuren heb ik pas gedaan nadat de zeilen waren gemaakt. 1uur in 2.5liter water waarin 10 zakjes darkt thee in hebben liggen te weken.

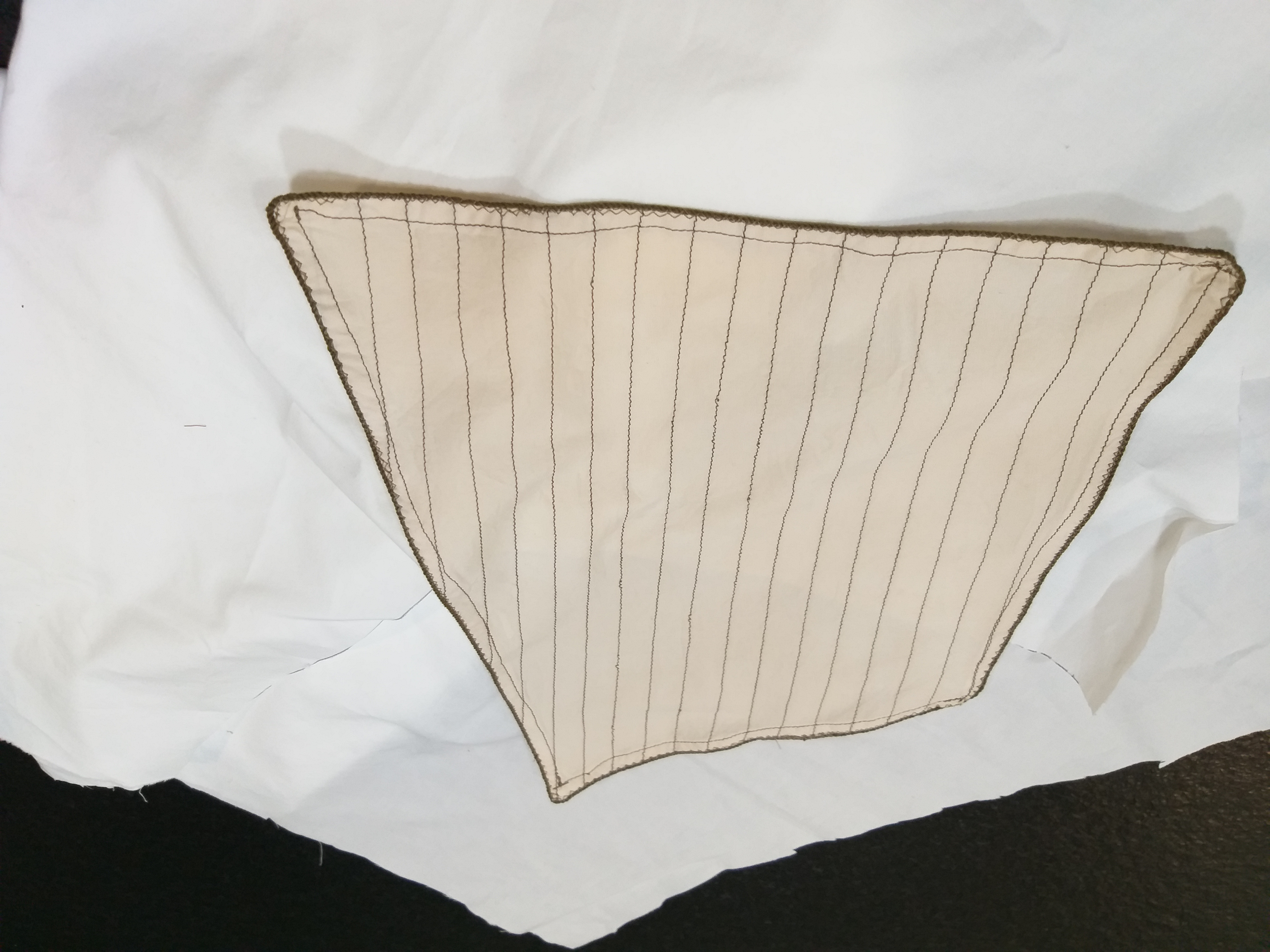

afgewerkt gekleurd zeil op het wit katoen

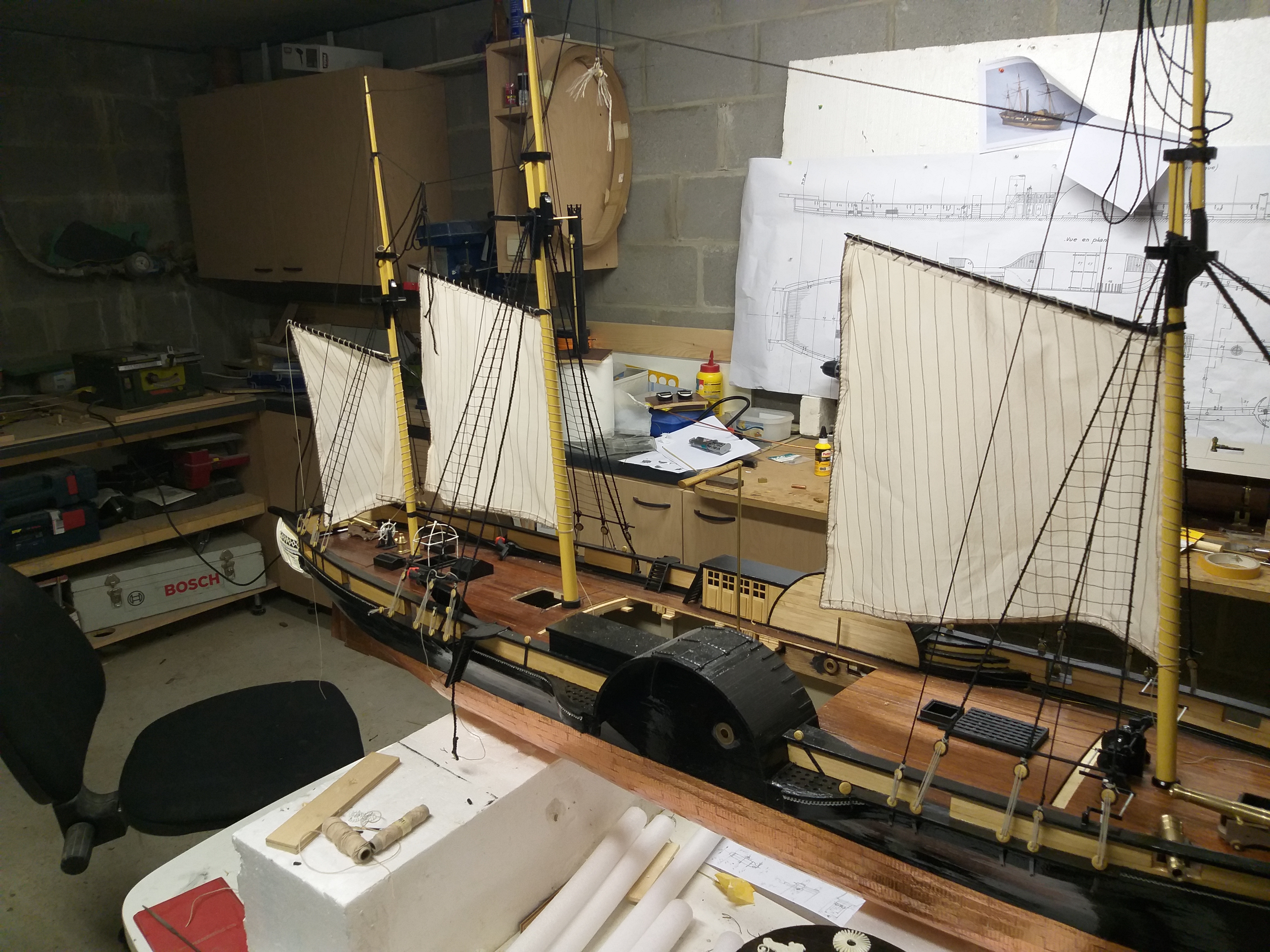

de eerste zeilen ophangen.

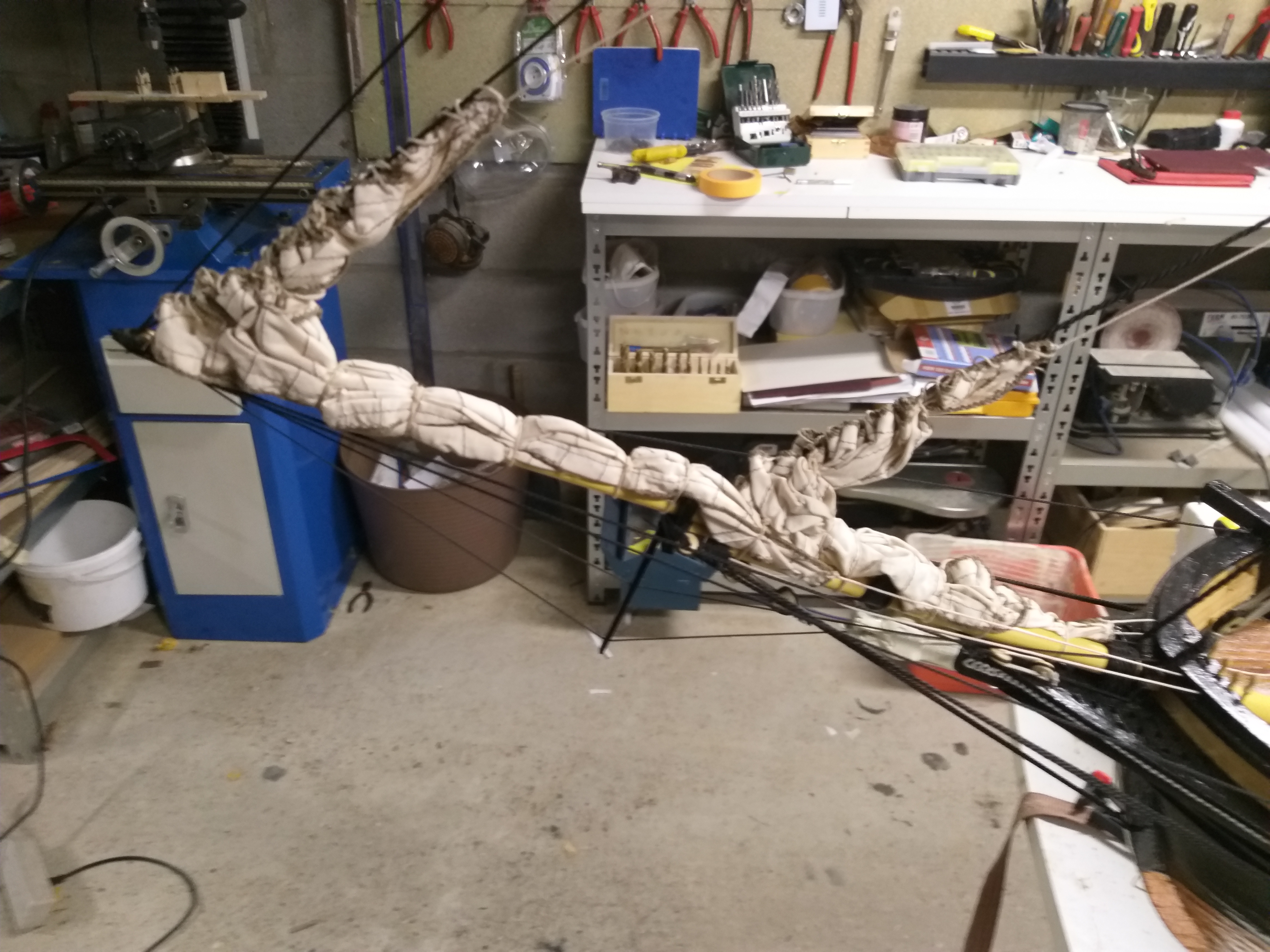

Ze gaan allemaal opgeborgen aan de ra's komen te hangen.
Vermits de zeilen allemaal op schaalgrootte zijn gemaakt, kan ik later de draadjes doorknippen en ze zeilend maken als ik daar goesting in heb.

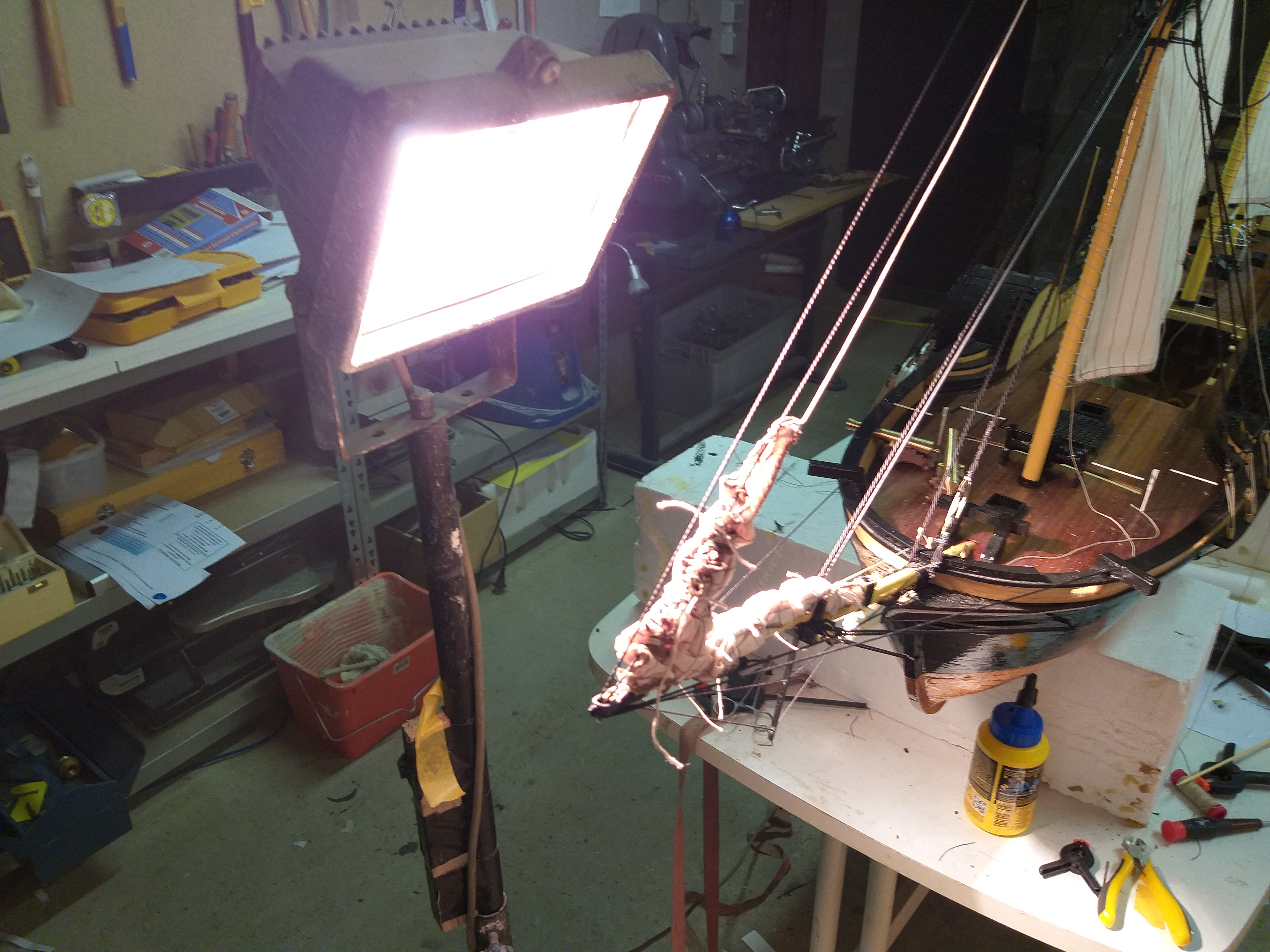

Voordat ik de zeilen opberg, maak ik ze kletsnat met water, kan je ze compacter samenbinden, maar ze moeten gedroogd worden na het werk om schimmelvorming te voorkomen.




eindresultaat :

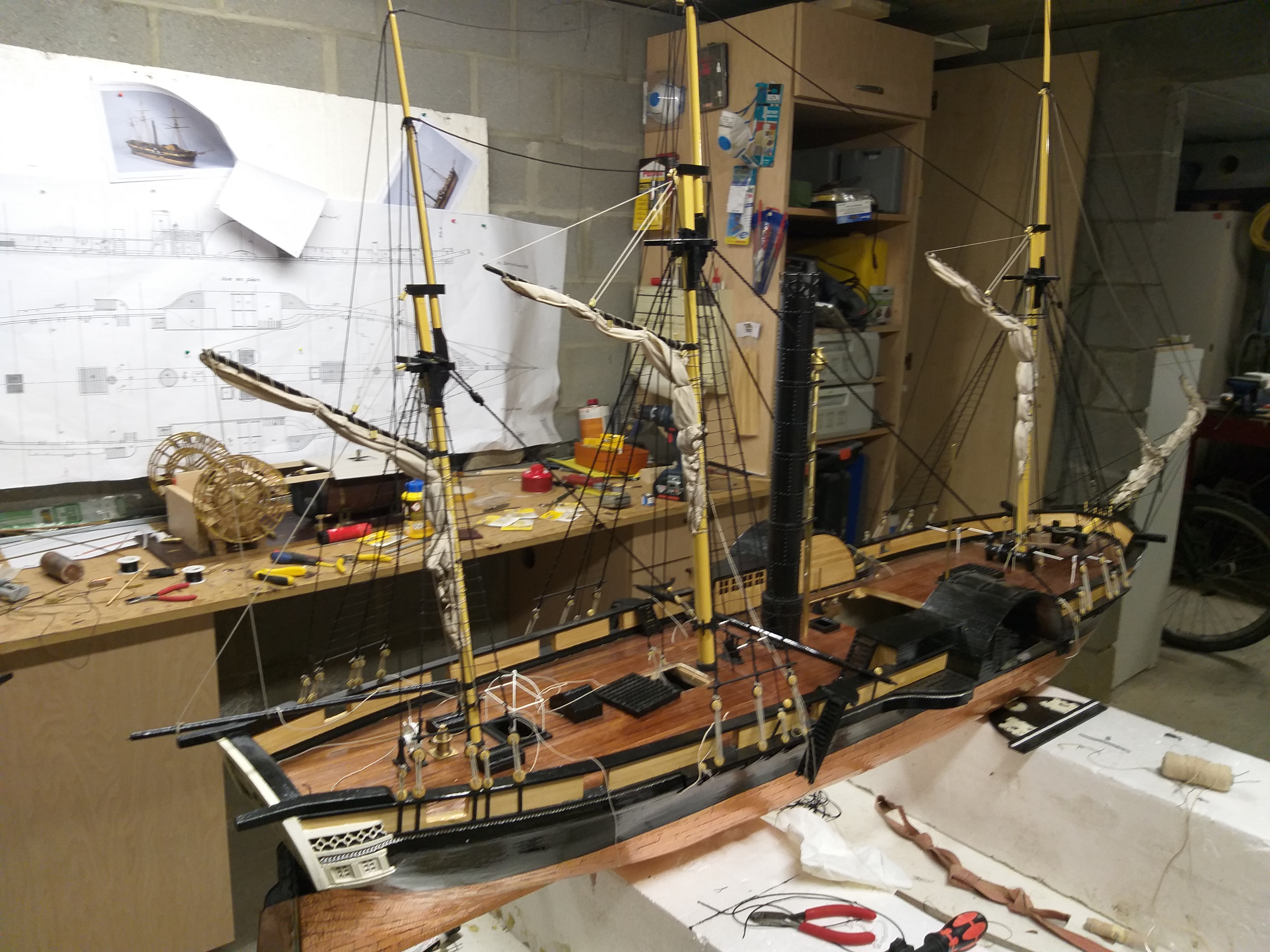

en dit is de foto zoals hij er nu bijligt, het staande want is ook zo goed als af;


[


Nu beginnen aan het werkend (elektronisch) scheepsgeschut.
