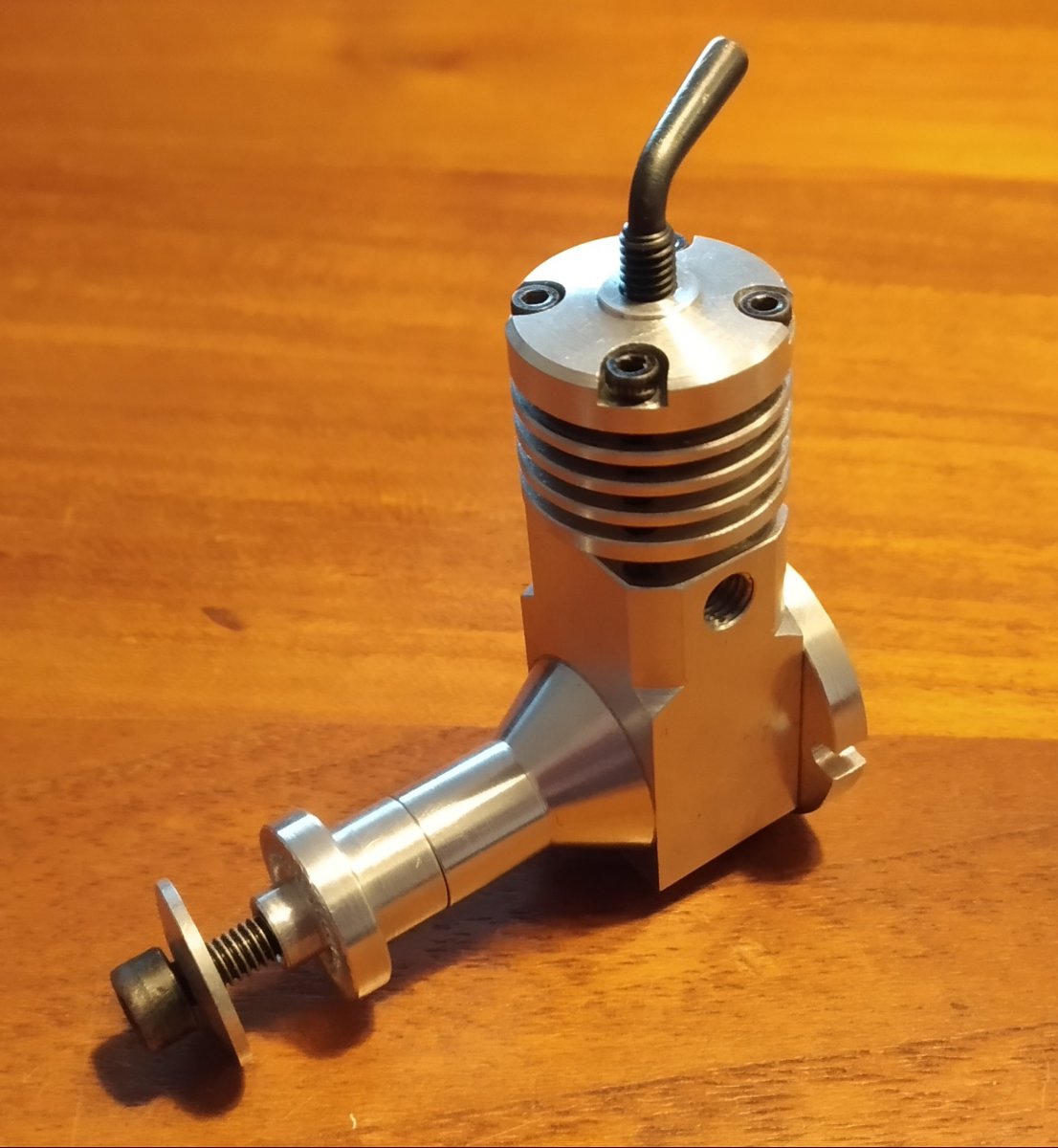

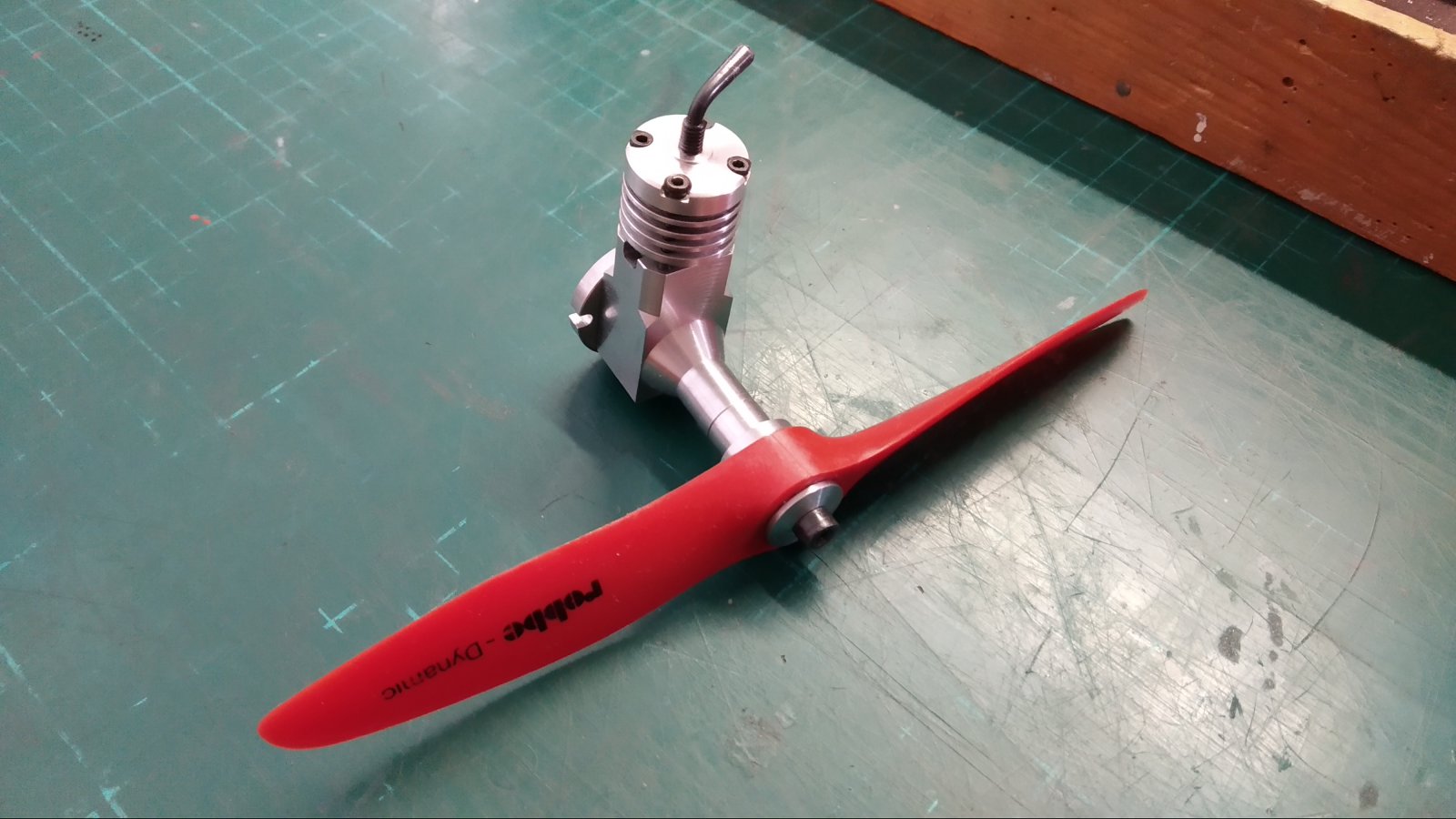

ML Midge 0.8cc Diesel

O wow dat is wel heel gaaf



Thanks,

Weer wat gedaan. Geen onderdelen, maar van die handige hulpmiddelen.

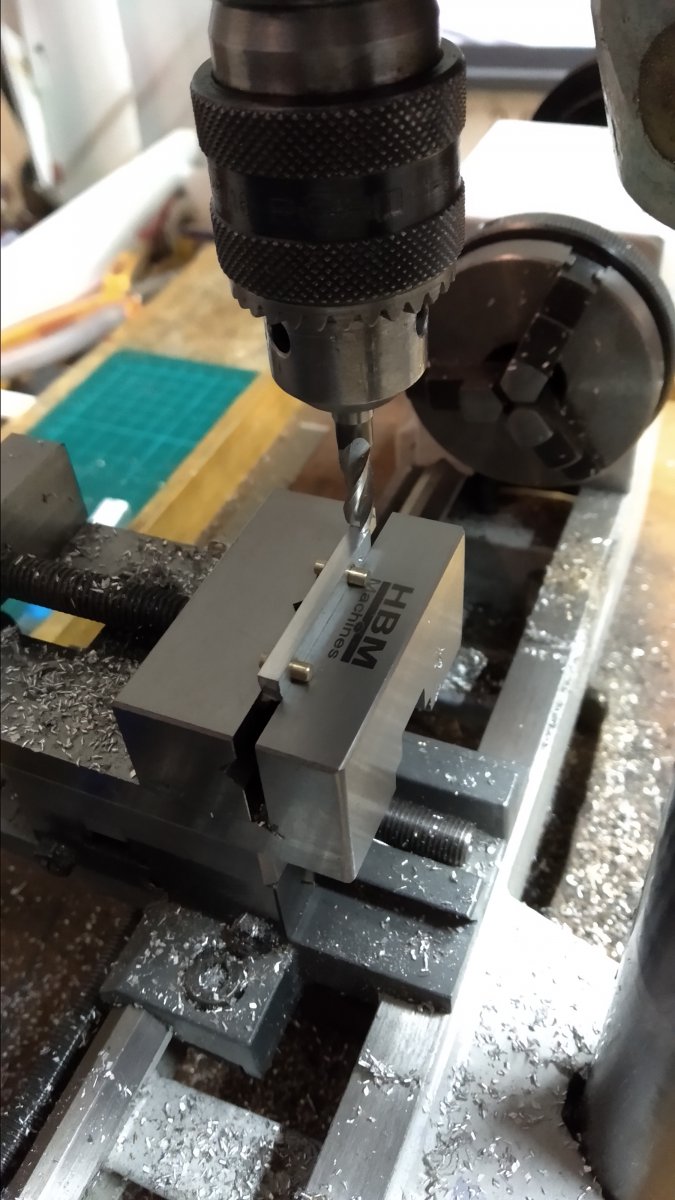

Een steun gemaakt voor opvangen onderdeel, bijvoorbeeld boren van zuigerpengat.



Materiaal gezaagd voor de cilinder, zuiger en contra zuiger.



De wand van de cilinder is best dun. Opspannen in de klauwplaat, denk dat de bus dan vervormd.

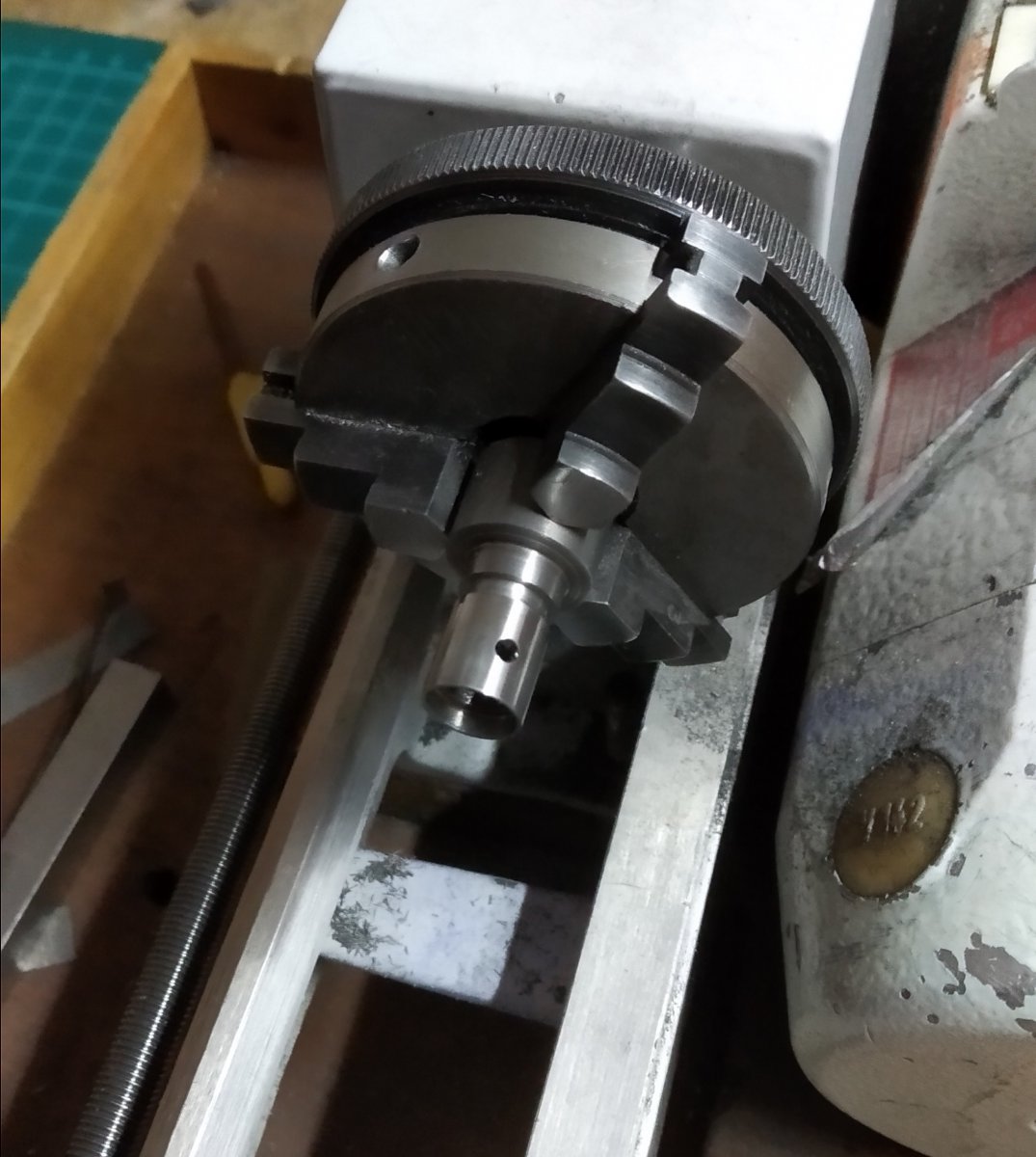

Klemring gemaakt voor opspannen van cilinder.



Eerst maar eens een test cilindertje maken. Nou dat ging maar net goed. Bij passen in het motorblokje zat de cilinder opeens muurvast. Niet helemaal heb met moeite de cilinder eruit kunnen peuteren. Gelukkig niets beschadigd. Denk een verloren spaantje of braam die voor de klemming zorgde.
Cilinder iets kleiner gemaakt, oeps net te klein. Zit nu net te los. Ach daar is een test deeltje ook voor.

Dan de cilinderboring eens proberen. Eerst boor 3 dan 5 en 8 mm. Hierna met de boorbeitel. Met 8 past de beitel net.



Voorzichtig naar net onder 10mm gedraaid. De beitel veert bij het snijden zodat deze bij terugdraaien ook nog wat wegneemt. De laatste gangen maar een klein beetje voorzetten, 0,1 mm.

De bus moet na het lappen iets taps zijn. Zo 0.01mm. wel handig als de boring ook in die richting zit.
Op het werk een binnenmicrometer geleend. Beetje gezocht naar een tweedehandsje, maar die zijn nog lelijk duur.

Aan de onderkant is de bus nu 9.915mm. bovenin is de bus 9.900mm. nou niet slecht, 0.015 taps, prima.



Bus ziet er al aardig "glad" uit.



Cilinderbusjes zijn gedraaid, nu de poortjes frezen. Even wachten op de bestelde freesjes.
De cilindertjes moeten aan de binnenzijde worden gelapt. Dit moet je doen met een doorn en polijst/lap-pasta.

De doorn moet je zelf maken. Nog een hulpgereedschapje maken dus.


De doorn is nastelbaar via de schroef.



Freesjes waren binnen dus een start gemaakt met het maken van de poortjes in de cilinders. Eerst uitgevogeld hoe en welke volgorde. Hiervoor het test cilindertje gebruikt. Was wel even puzzelen.

Lastig is dat de boorkolom op de Unimat 3 geen positie aanduiding op de hoogte heeft.
Voor een meetklok een steuntje getekend en geprint.

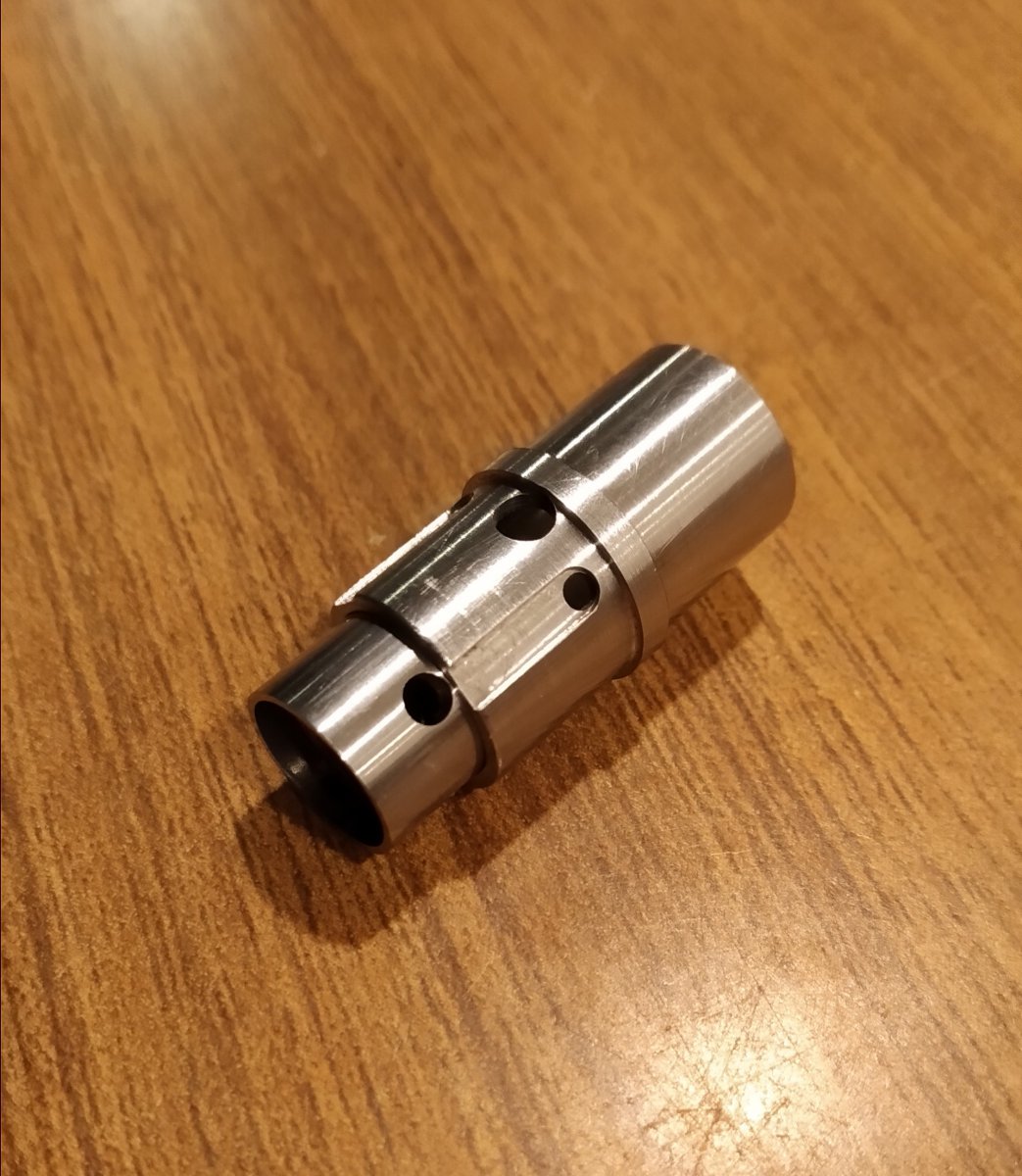

De eerste is klaar.



wow mooi strak cilindertje daarin gaat het zuigertje zit wel heel plezierig voelen.



Nou, het moet nog gladder. Dus een poging om de cilinder te lappen. Eerst met kleppenpolijstpasta de draaigroeven verwijderen. En de basis vorm maken.
Onder 0.01 groter dan net boven de poortjes, dan recht. Draaiwerk was in de richting, maar moest toch best veel poetsen.



Zeker het grof lappen neemt genoeg af, van de doorn dus. De sleufjes waren recht ...
Zelfs een grotere conische schroef gemaakt om verder te kunnen verstellen.



Twee cilindertjes zijn al aardig op weg, nog wat fijn lappen. Bij eentje moet er nog wat grof gelapt te worden om de draai groeven weg te krijgen.



Bij een nadere inspectie bleek het lap resultaat toch niet helemaal netjes. Het lappen met de kleppolijstpasta was toch wat ruw. Nieuw gestart met 40u pasta. Dat ging een stuk beter. Netjes glad en goed de vorm te sturen. Hierna 20, 10, 5 en als laatste 0.5u.
Resultaat ziet er best netjes uit.
Maar hoe zit het met de maten. Beetje nadelig is dat de micrometer ook op duizendste meet. het is aardig gelukt om onderin het gat iets taps te maken tot zo rond de poortjes. Hierboven recht.

B=bottom, M=middle, T=top



Nu de zuigertjes maken



Kun je aan hoon olie komen?? Die wordt meestal gebruikt in combi met 3 steens centrifugaal hoonstenen. Er zit hier om de hoek een motoren revisie bedrijf en daar ben ik wel eens aan het stoeien geweest met de grote Blériot modellen motoren.

Waarschijnlijk is jouw boring te klein voor de kleinste 3 steens hoonhouder maar met de olie alleen ( en je doorn) kun je de laatste mu's poetsen.



Kleppen polijstpasta heb ik ook veel gebruikt..voor kleppen en zittingen..ja..leuk spul..maar te grof voor hoonen. Dat kleppen inschuren doe je overigens handmatig..met een soort van mini gootsteen ontstopper..stokkie met zuignapje om het klepdeksel op te zuigen..en dan tussen de handen ronddraaien..alsof je een stokje..steenje/stukkie boomschors gloeivuurtje wilt maken..zoals geleerd bij de jonge woudlopers..



Oh...en wanneer je het niet verder verteld..thuis hoon resultaten met rijkelijk WD 40 in de bus/cilinder spuiten...gaat ook.. schuurkorrels maak je van afgeschraapt zeer fijn waterproof schuurpapier...maar zoals gezegd..niet verder vertellen..



Nou vooruit..nog 1 dan..wat bij mij succesvol verloopt ( heb wat dieseltjes die af fabriek te strak zaten zo lopend gekregen)...

Stokje met zaagsnede...fijn waterproof schuurpapier er in..2 stukjes zodat je aan elke kant de bovenkant hebt..bij een boring van jouw 10 mm..een stokje van bv 6 mm dia. stukje schuurpapier steken er uit..

Dat in de boormachine..WD 40 er bij..en zie daar..een centrifugaal lappertje voor die laatste 2 mu.



Oh ja honen. Ooit twee maanden achter een Sunnen machine gestaan. Boring is 10 mm, kan niet herinneren of dat op die machine ging.
Kleppenpolijstpasta is te grof en de korrel is te onregelmatig van vorm. Wel leuk als je grof wil afnemen, dat wel.
Busjes zien er nu netjes uit en ben best tevreden met het resultaat.



Zien..foto..pas dan geloven we het...



Hardsolderen kun je leren.,
Mogelijk is dat NVM weer een workshop gaat organiseren.

En ja hoor:
NVM Workshops
Nieuw: Workshop hardsolderenNVM Redactie, 2 feb 2023
Het is gelukt.


Veel modelbouwplezier,
Willum



Eerste zuigertje gemaakt. Zo dat is best een klusje. Vooral het op maat lappen ben je even mee bezig.

Zuigertjes op maat draaien en lappen.



Tussendoor telkens passen. Zuigertje moet strak zitten beginnend rond de poortjes.

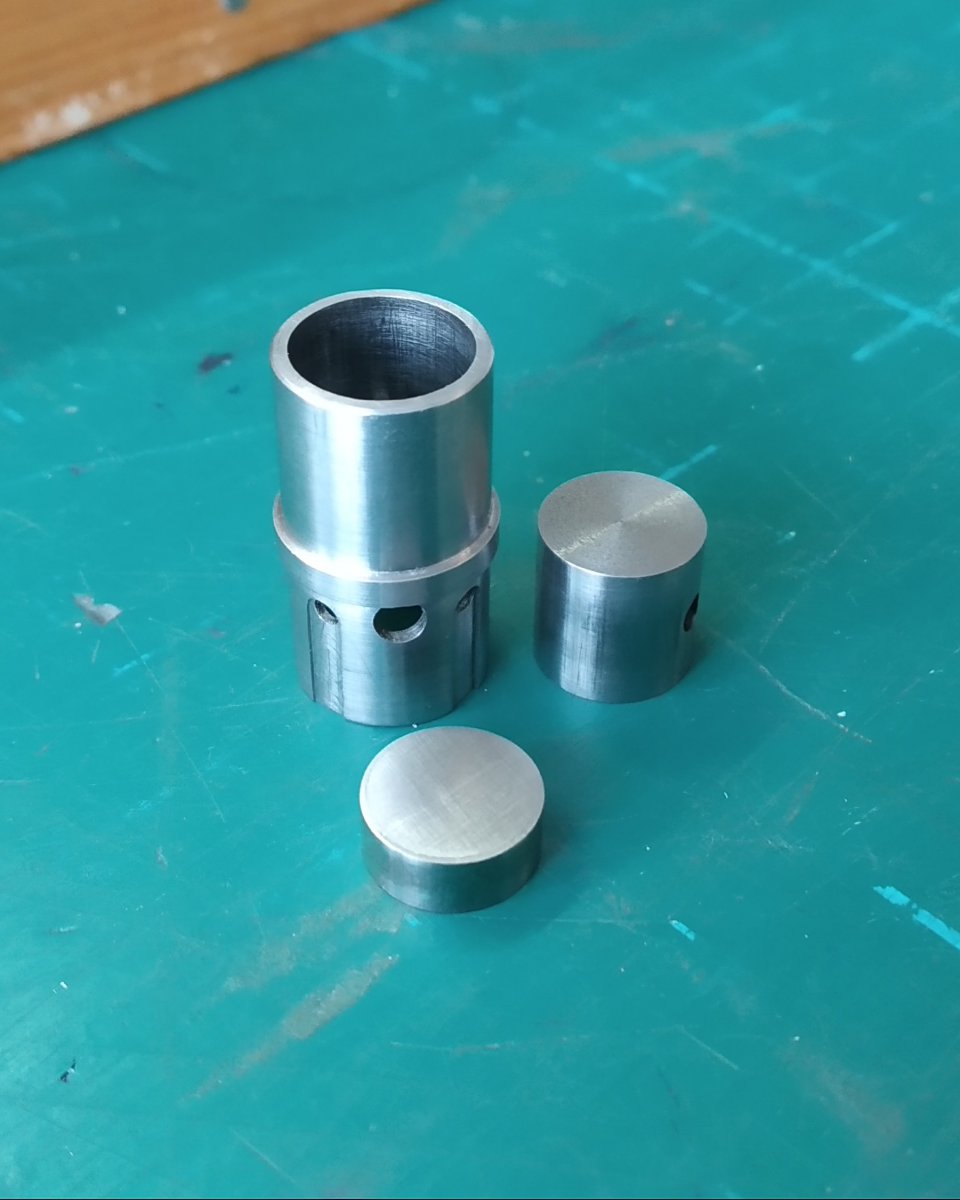

Klaar past perfect. Nu het compressie zuigertje.



Top uitleg van Peter



Compressie zuiger. Nou dat ging een stuk vlotter. Hier op een doorn om nog een beetje kleiner te maken, zat echt te strak.



Nu nog een drijfstang en zuiger pen.
En dan nog twee, naaah eerst deze afmaken ...



Lekker bezig,ik hoor ze al pruttelen...

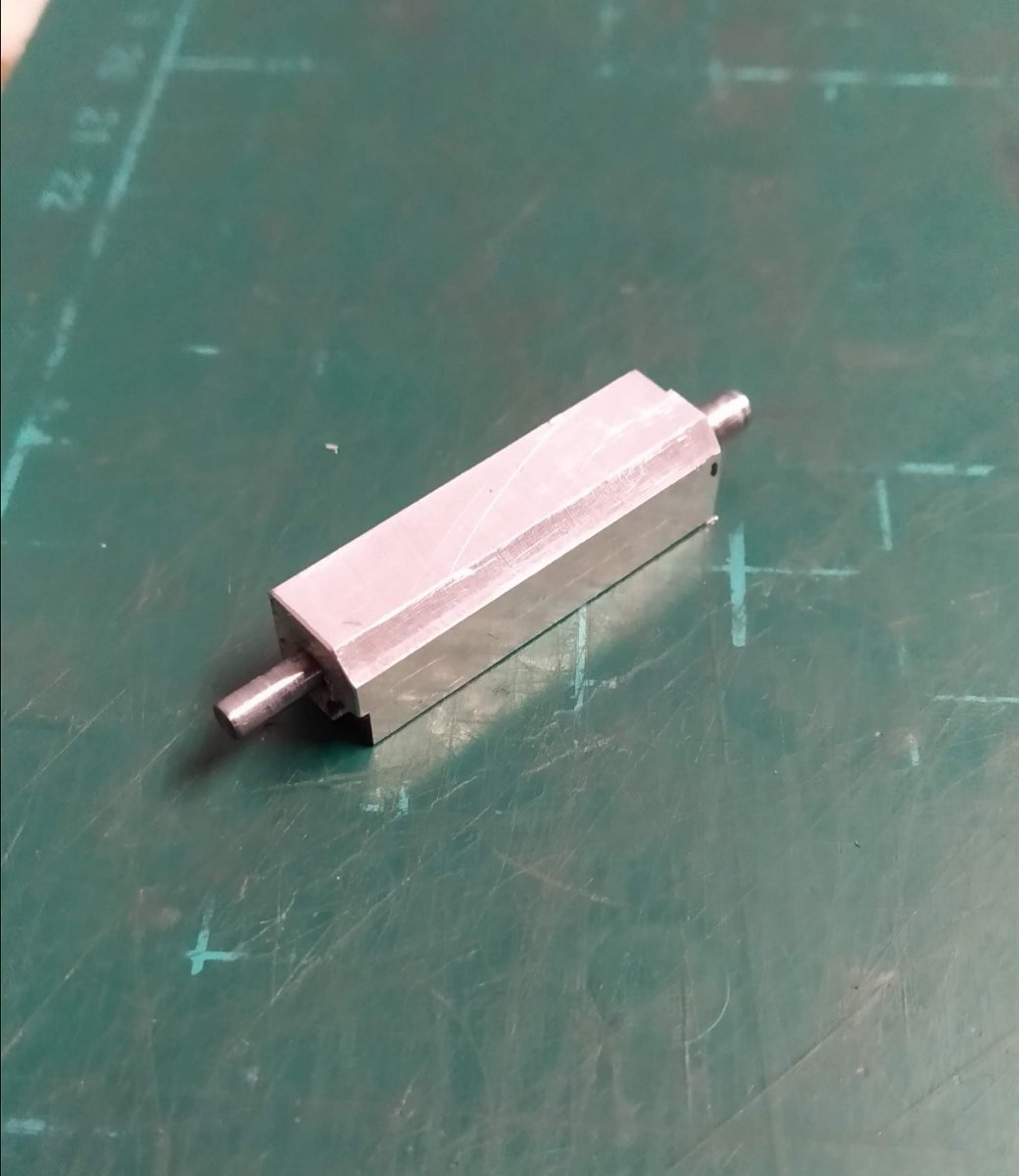

Een start met de drijfstang gemaakt. Eerst twee asjes gedraaid. Een recht rond 2.5 mm en een met een midden van rond 3.2 mm. Met deze Asjes wordt de drijfstang in de klem gezet.

Op breedte frezen.

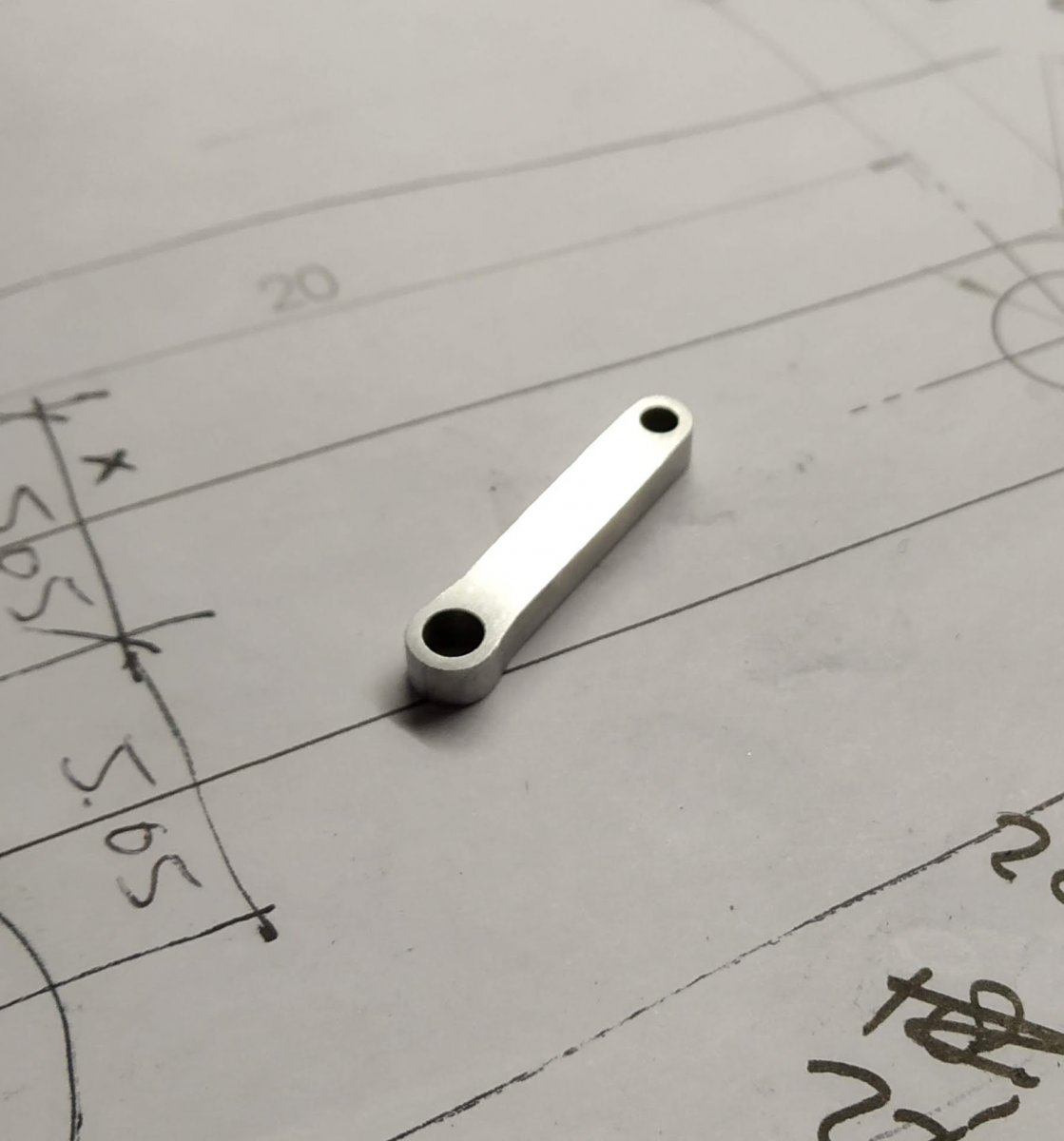

Buitenmaten gedaan. Volgende de breedte en de ronde uiteinden.



Over laatste loodjes.

Verder met het drijstangetje. Om de ronde einden te maken een, je raad het al, hulpstukje gemaakt.

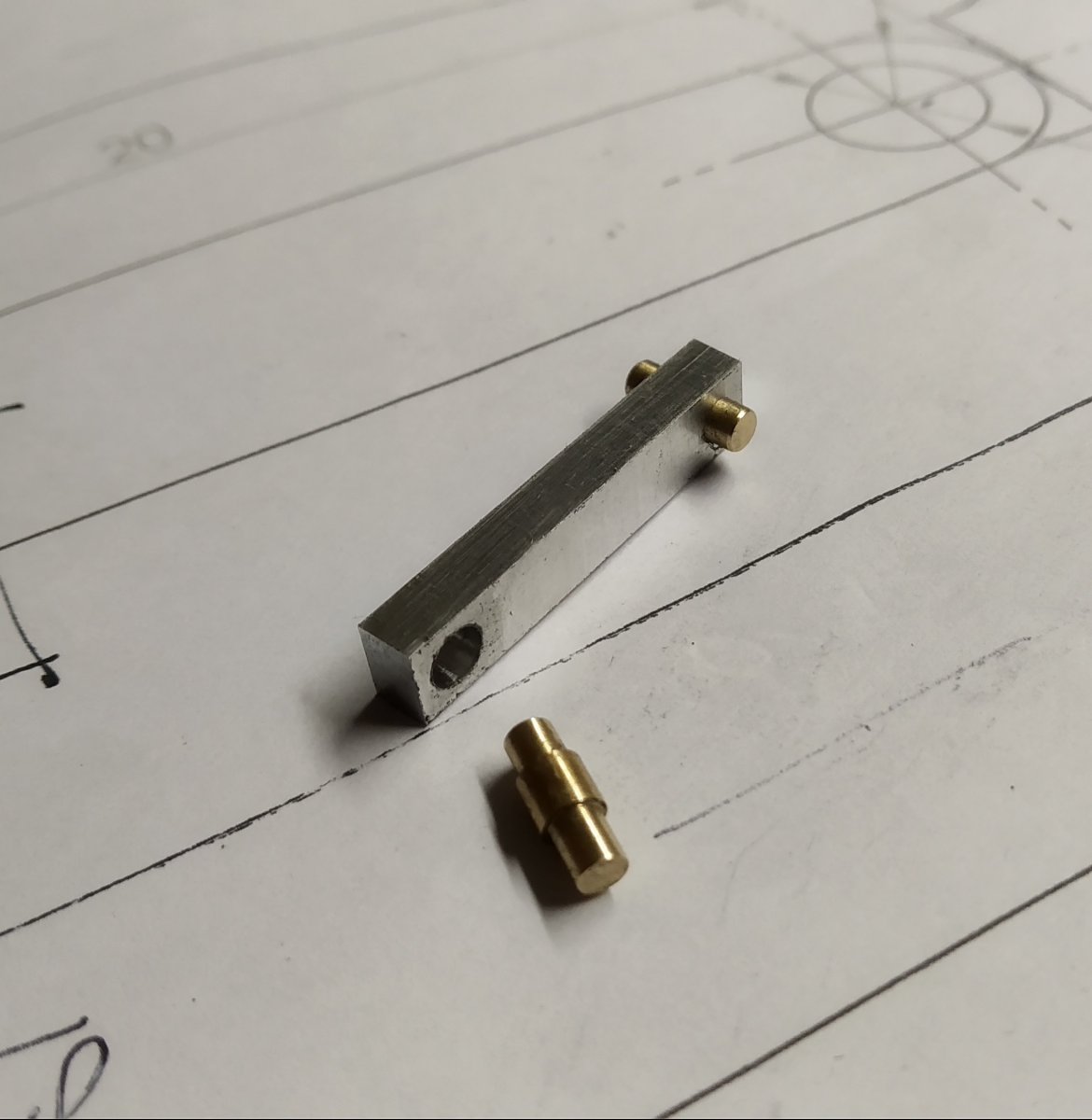

Een blokje met twee pennetjes. Een 2.5 en een 3.2 mm diameter.



Drijfstangetje wordt geleid door de pennetjes. Met de hand draai je het dan langs de frees. Wel in de gaten houden dat je tegenlopend freest, anders happen.

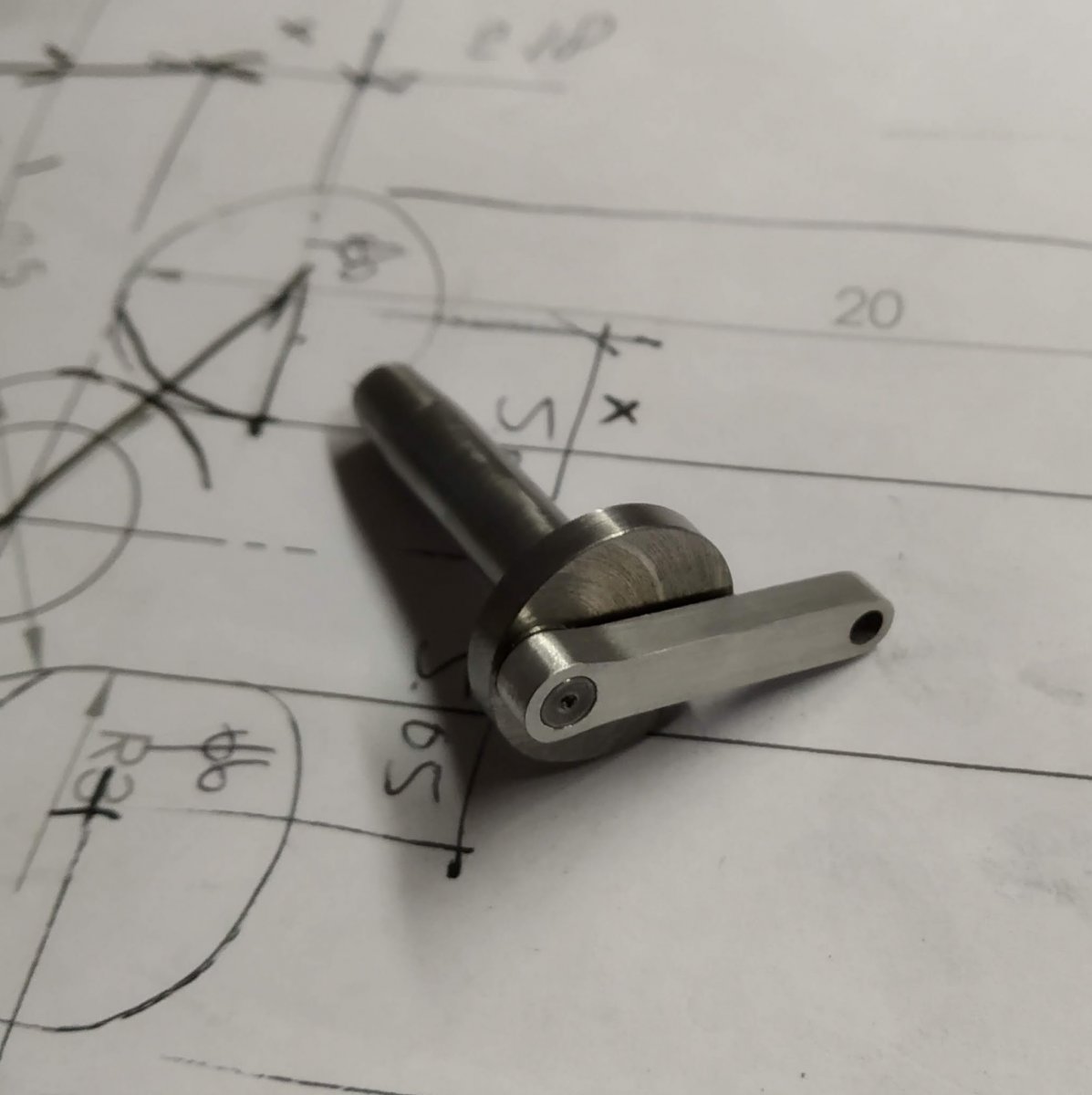

Krukas asje moest nog even pas gepoetst worden.



Dan de zuigerpen maken. Nou dat liep even anders. Het gat voor de pen bleek scheef te zitten in de zuiger. Oeps. Vanaf de bovenzijde lag een gat 0.1 mm lager. Nieuwe maken of eerst een poging om het op te knappen. Toch eerst maar de opknap poging. Het te lage gat eerst met een diamantvijltje naar de bovenkant gevijld. Nu heb je een min of meer ovaal gat. Het gat weer rond gepolijst met een pennetje van 2.5-2.55 en 40um polijstpasta. Ander gat natuurlijk ook. Na een tijdje pielen beide gaatjes op rond 2.6 mm gekregen en de gaten zitten nu recht. Nu moet het gat in de drijfstang ook naar 2.6 mm, nog meer poetsen.

Hoe kan het nu dat de gaten scheef zitten ik had de kolom toch uitgelijnd.....
Ja dat klopt, en daarna een keertje los gehad om iets schuin te frezen, ach @$##$^%$.
De kolom stond dus scheef, en niet zo beetje ook, lekker slim....

Had ergens gelezen dat je goed zelf ruimers kan maken. Gewoon proberen. Eerst een stukje redelijk staal taps gedraaid van rond 2.4 naar 2.6. Dan een zijde wegvijlen tot aan de centerlijn.



Met de ruimer het gat van de drijfstang naar rond 2.6 gebracht. na wat poetsen paste een 2.6 (-0.03) asje door alle gaten.



Uit een stukje 1.4057 (800N/mm2) een zuigerpen gemaakt. Pennetje past netjes door de drijfstang en een van de gaten in de zuiger. Één uiteinde van het pennetje is een paar honderdste groter. Hiermee zit de pen vast in de zuiger.
Alles een eerste keer gemonteerd. De drijfstang raakt bij draaien links en rechts het huis. Zoiets had ik al gelezen op een ander forum, foutje in het ontwerp.
Met een vijltje aan de binnenkant van het huis wat materiaal weggehaald zodat de drijfstang erlangs kan. Eindelijk in elkaar en de motor is rond te draaien. Denk dat ik de passing van de zuiger in de cilinder te krap heb gelaten. Het beweegt wel maar te moeizaam. De cilinder nog een heel klein beetje groter lappen. Dat voor de volgende keer.
