Nederlands historisch zeilschip, het schip van de Ruyter, de 7 Provinciën

[Hoosterw]

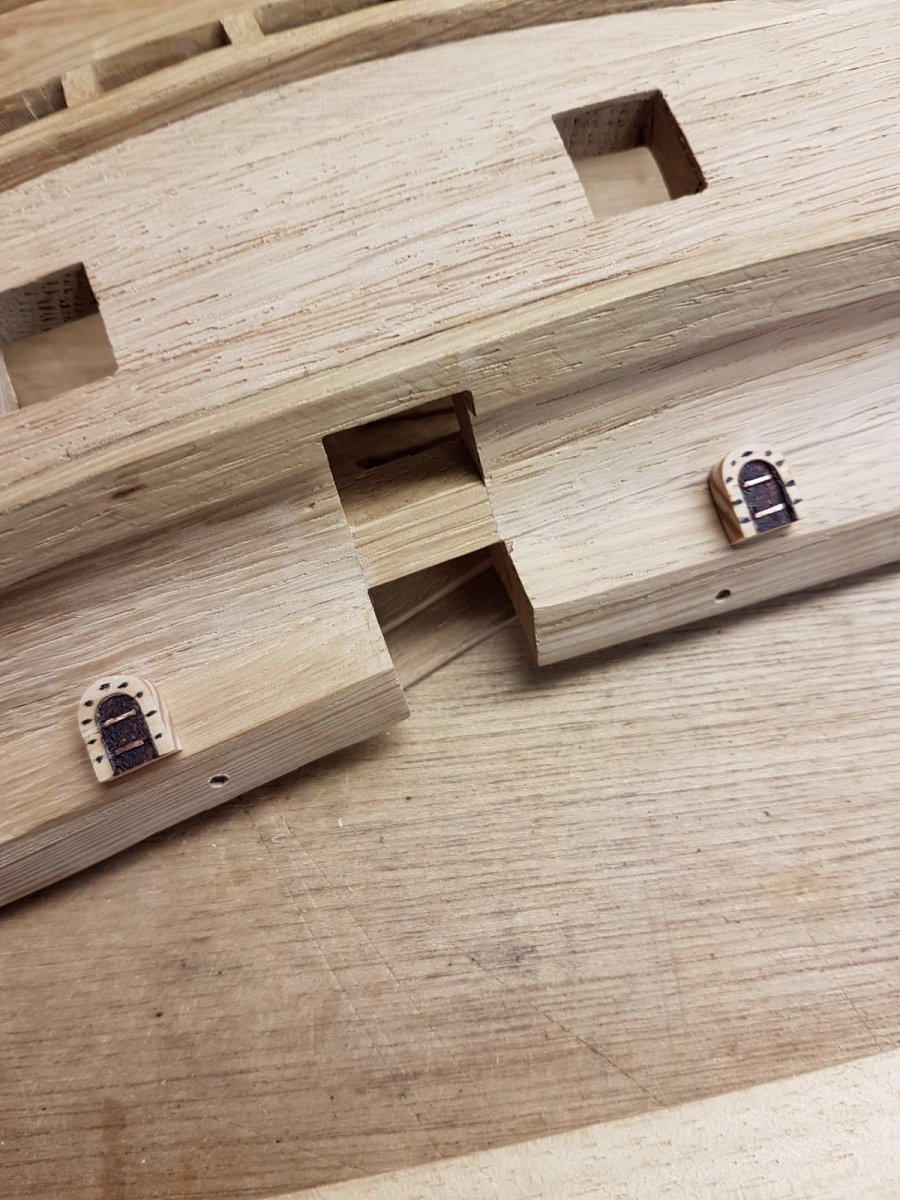

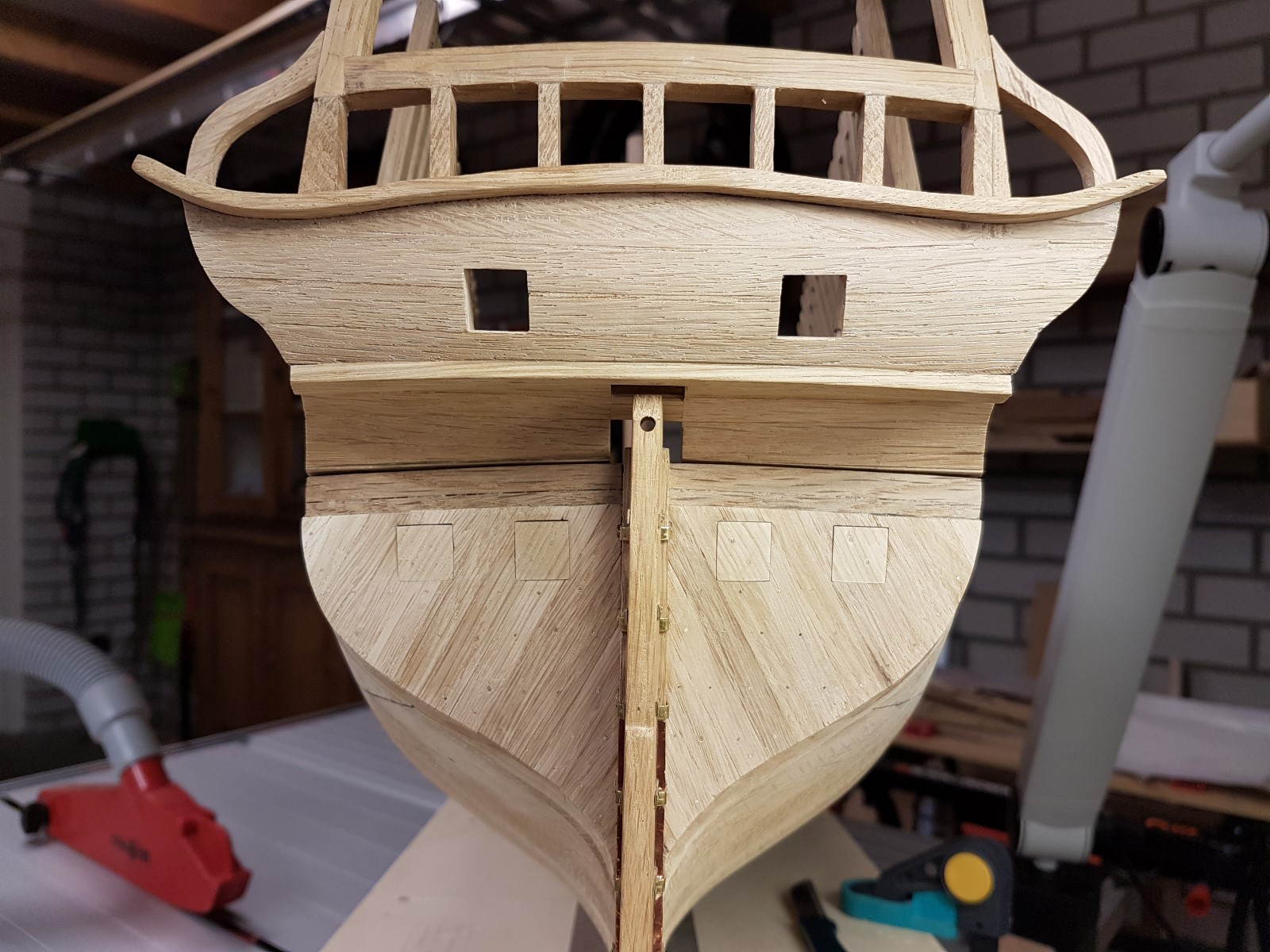

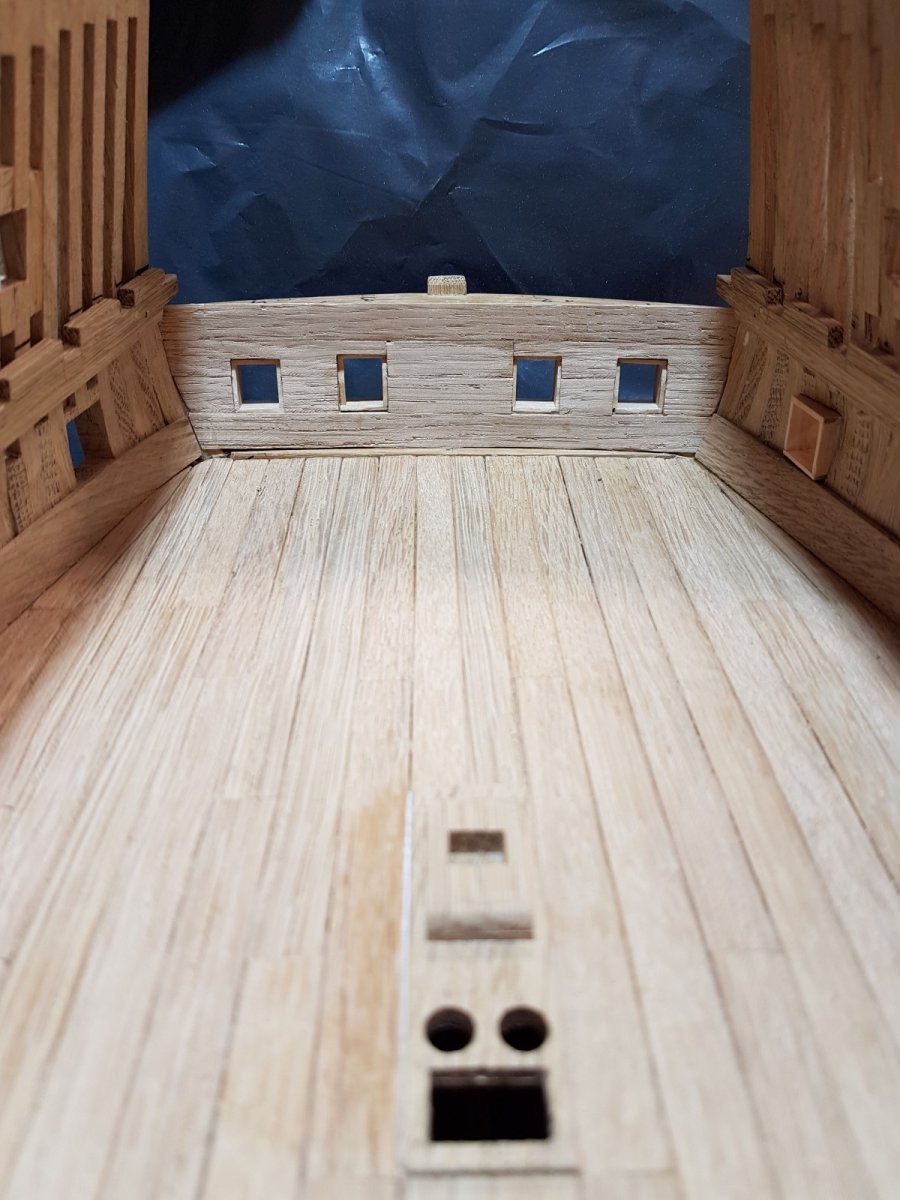

De 4 luiken zitten erin. Ondertussen ook erachter gekomen dat het holle verwulf niet mooi de kromming van de hekbalk volgt.
Op een of andere manier is daar een fout ingeslopen. Maar het is makkelijk te herstellen, even een extra laag beplanking eroverheen en dan in de juiste vorm schuren.

En hoe meer ik hier bezig ben hoe vaker ik denk dat ik het roer opnieuw moet maken. Er ligt lekker sneeuw buiten dus een mooie dag om te knutselen.
En morgen als alles goed gaat naar de modelbouw van de 7P op de Bataviawerf.



[TIMBERWOLF]

erg mooi gemaakt



[Hoosterw]

Even een korte update en een volgend probleem om uit te zoeken..

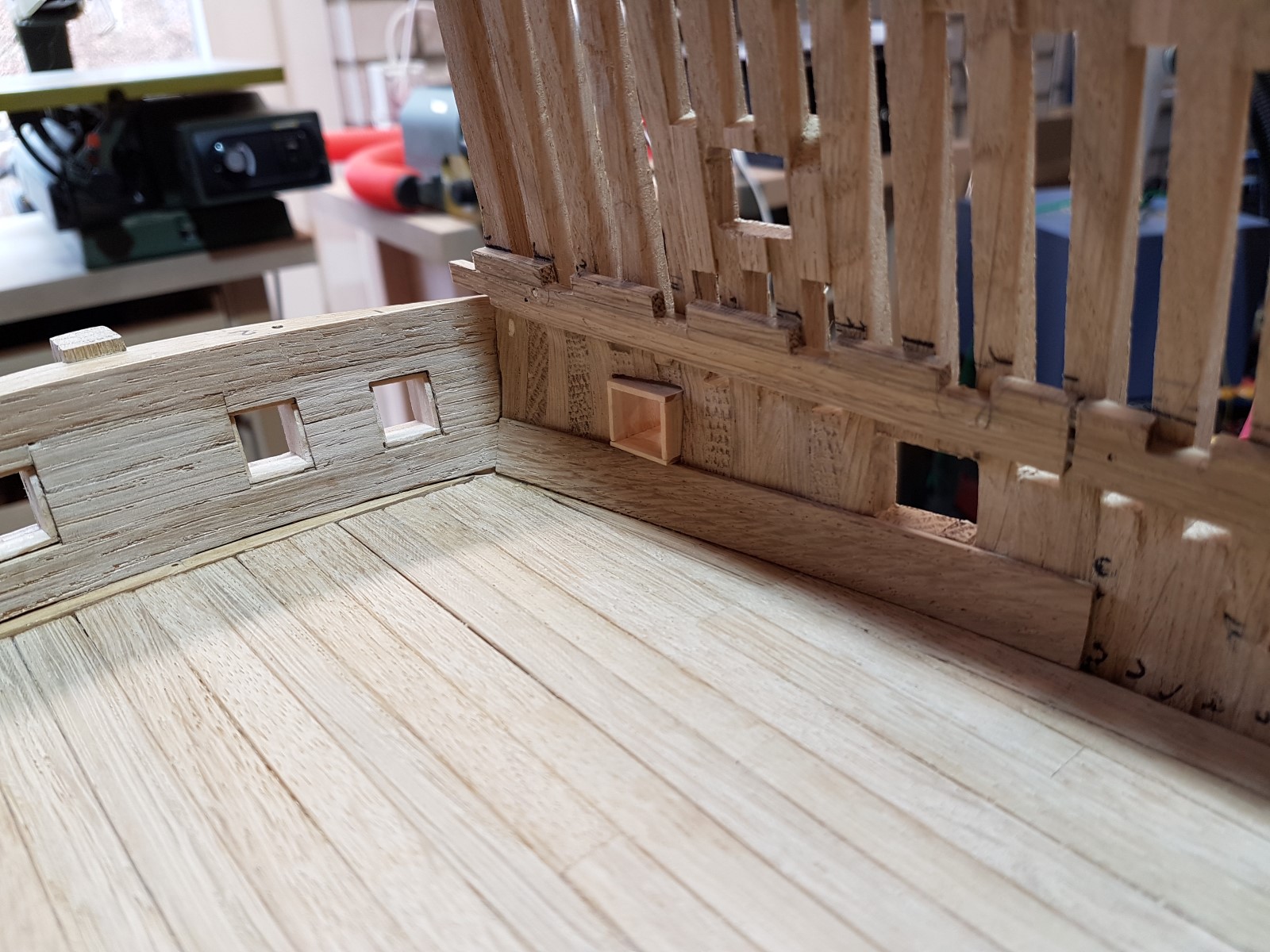

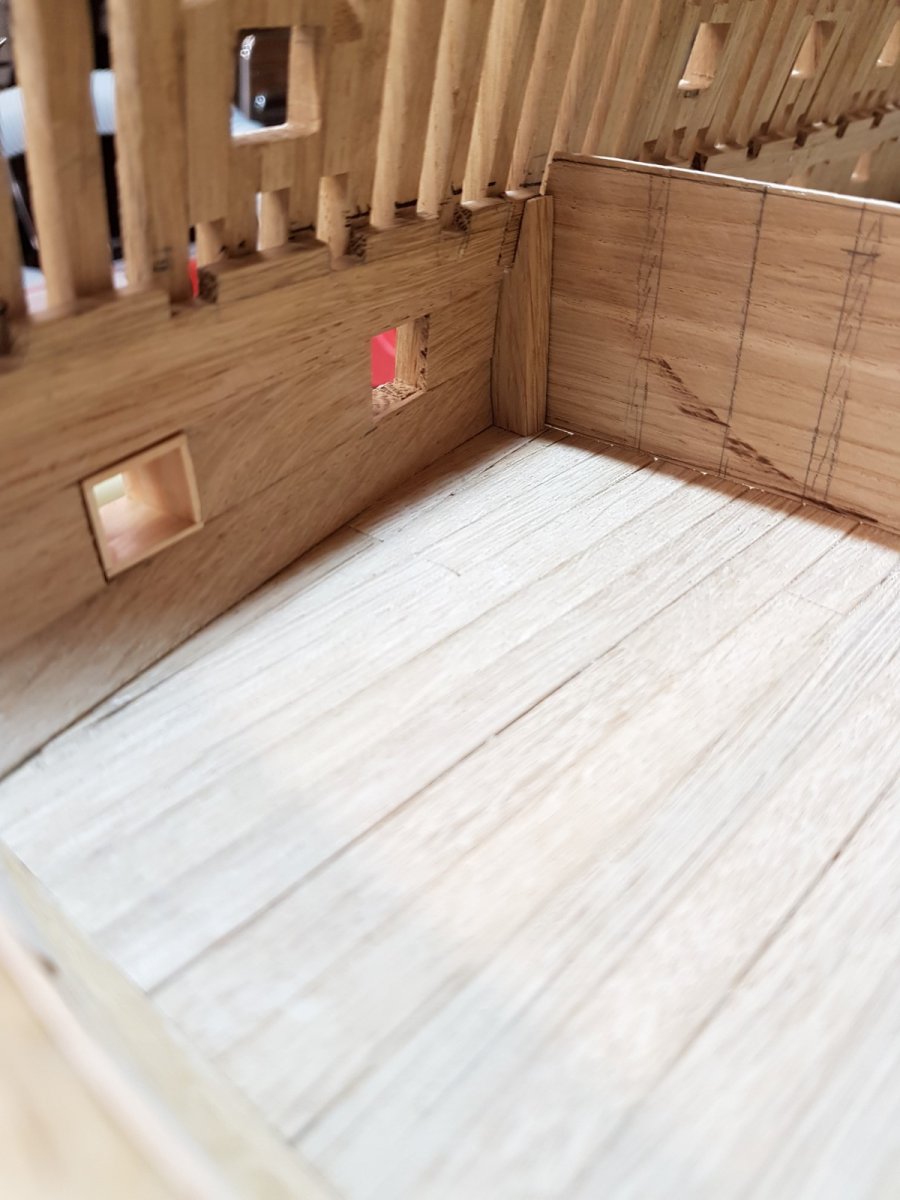

De binnenbeplanking is in de konstabelkamer zover gereed.
Het probleem ontstaat bij de scharnieren van de deuren. Maar daarover onder meer, nu eerst wat foto's...

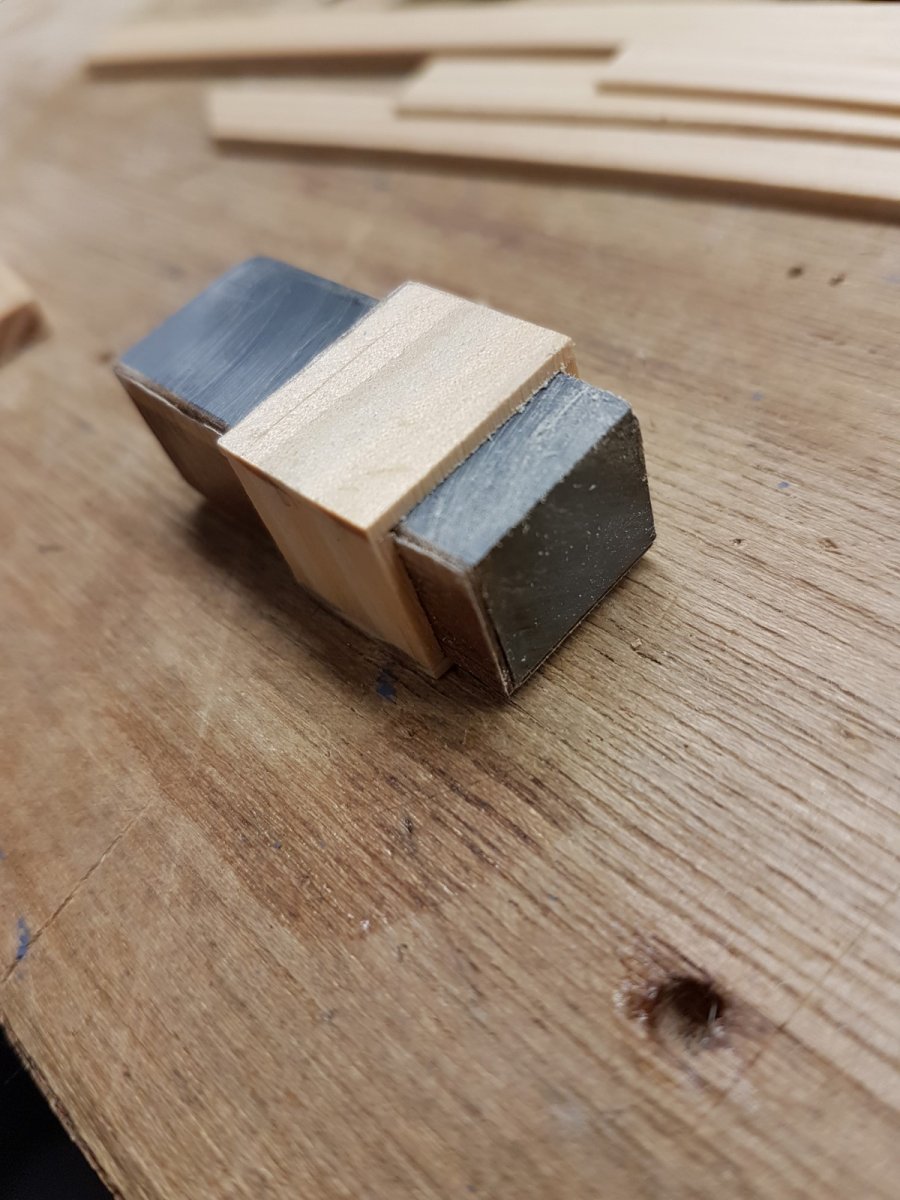

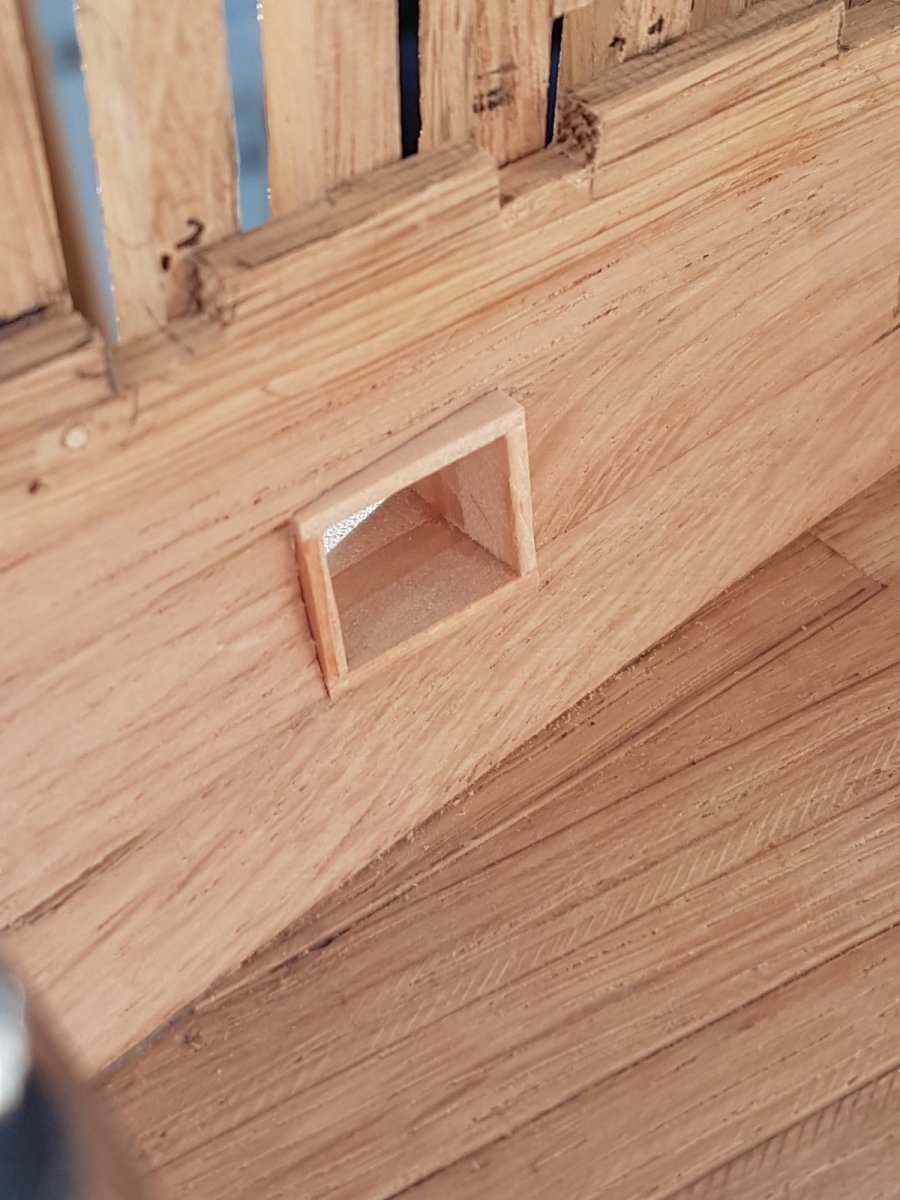

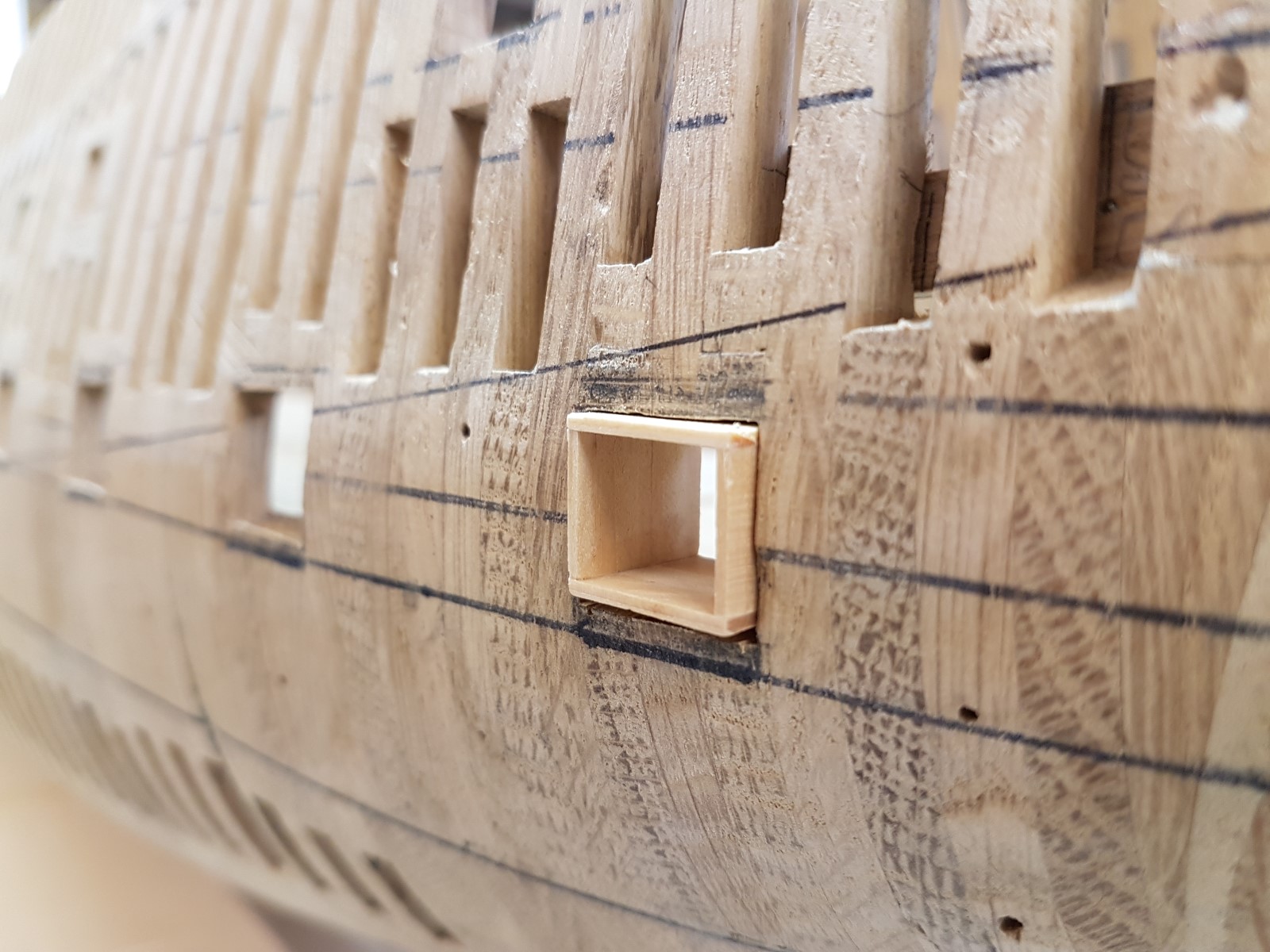

Ook een proef gemaakt voor de geschutpoorten

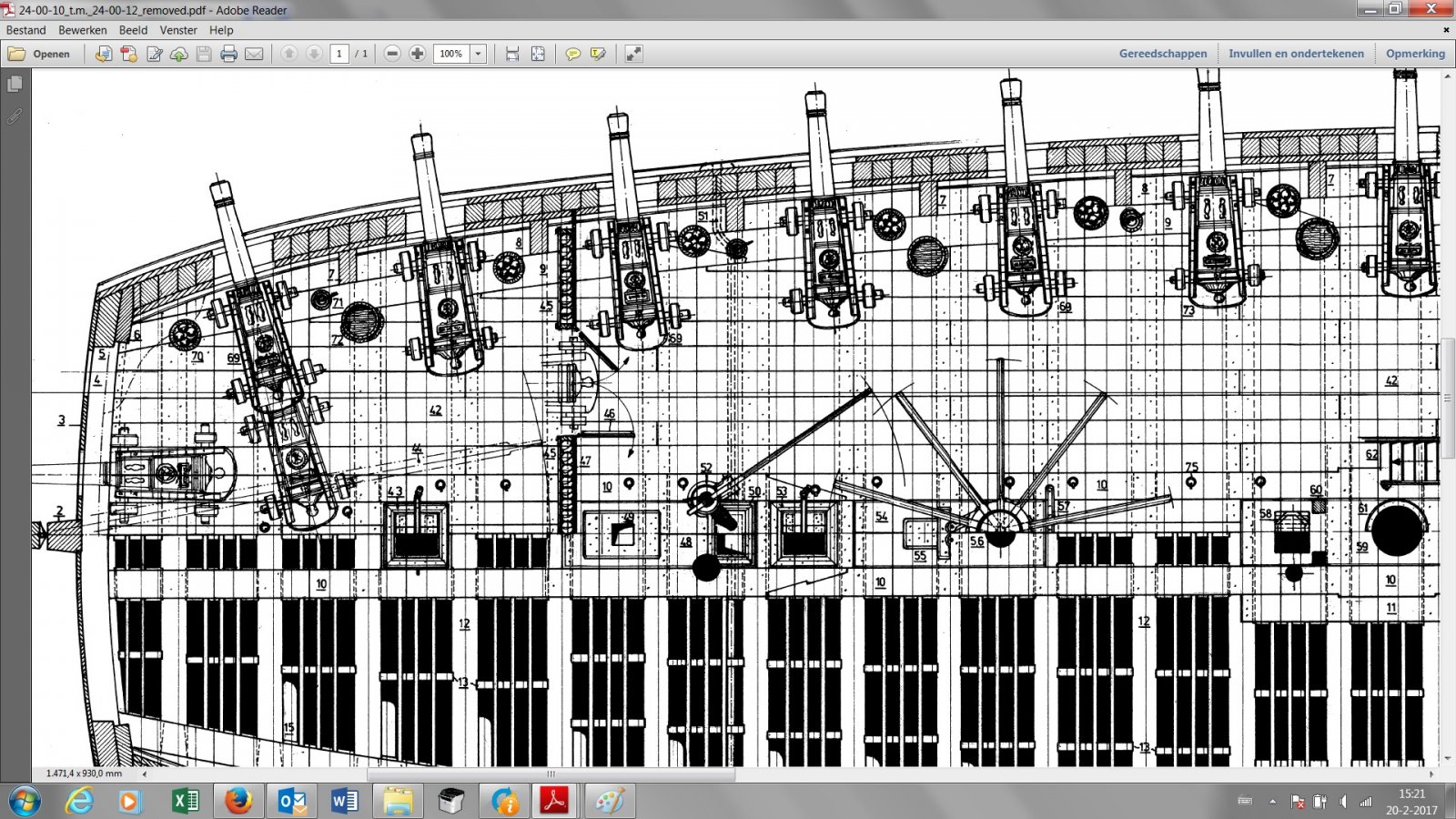

Nu het probleem. Hieronder twee aanzichten volgens tekening van Blom.
De deuren draaien naar buiten open maar de scharnieren staan toch echt duidelijk aan de binnenzijde getekend????? Schiet mij maar lek.



[*Hans*]

Vroeger - toen ik nog les had in technisch tekenen - waren dat van die kleine "foutjes" die erin slopen, en waar de leraar dus extra naar keek. Daar zal Blom misschien ook wel eens last van gehad kunnen hebben.



[amazone]

zal denk een fout zijn zou het anders ook niet weten



[Hoosterw]

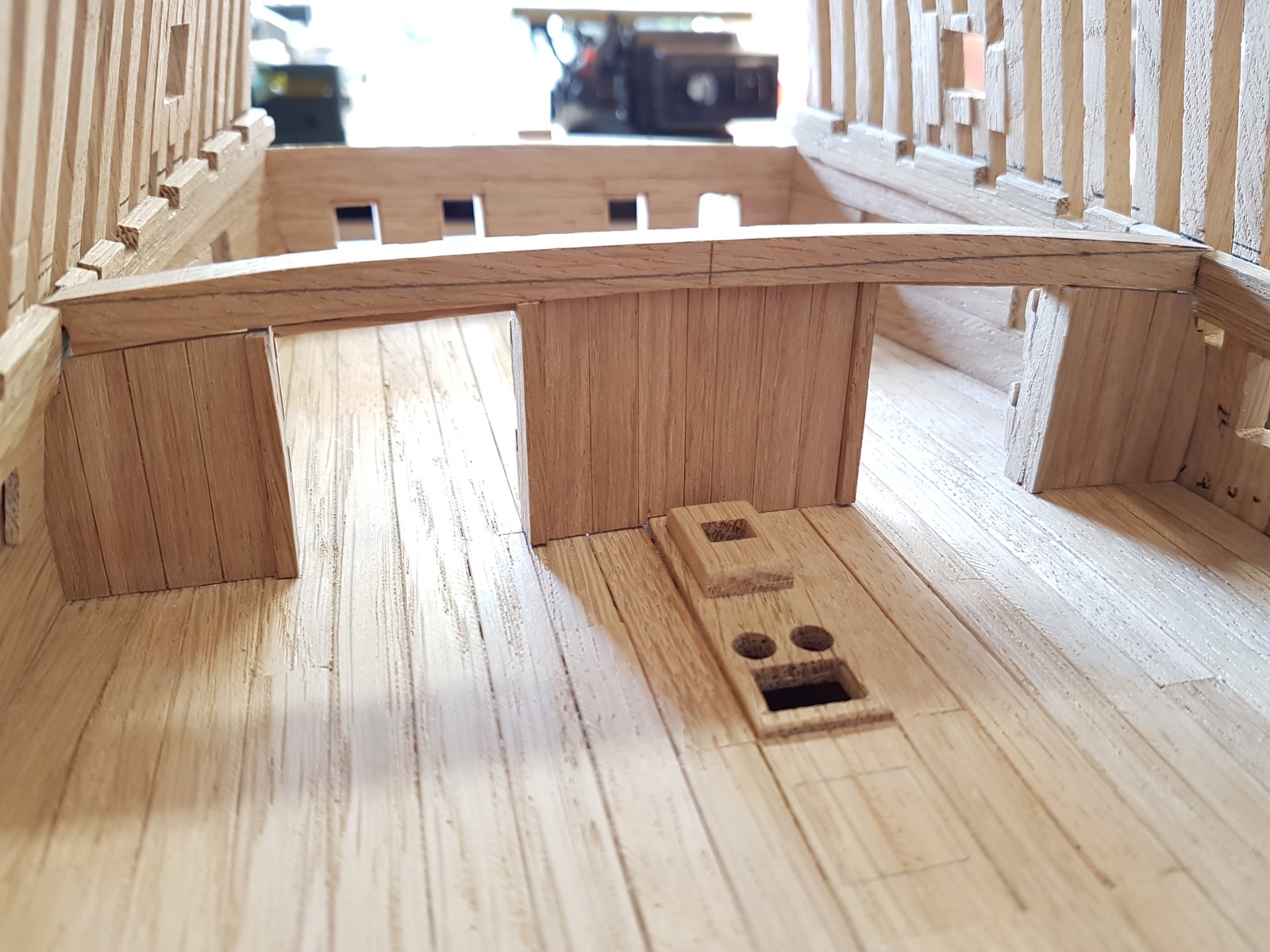

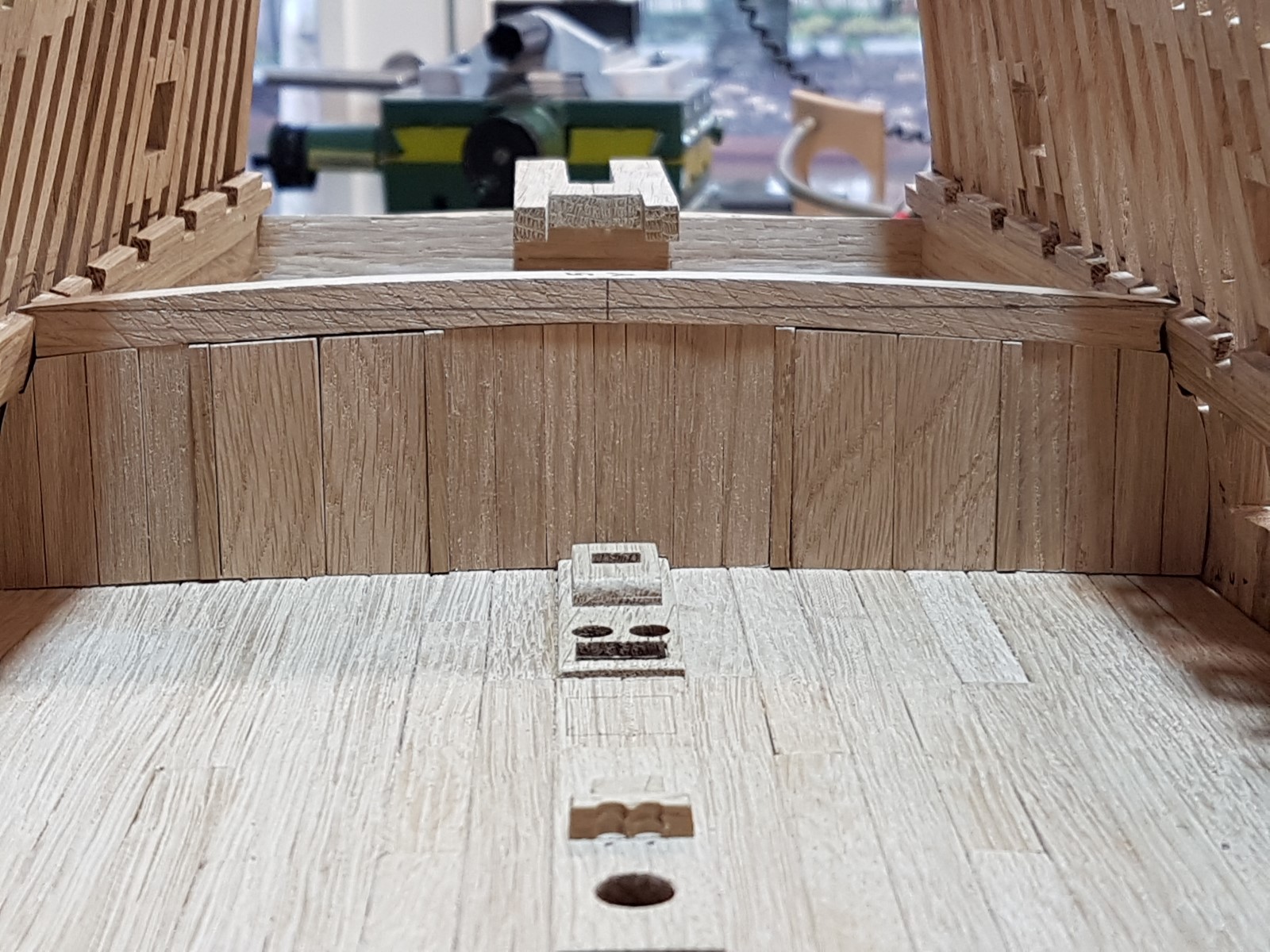

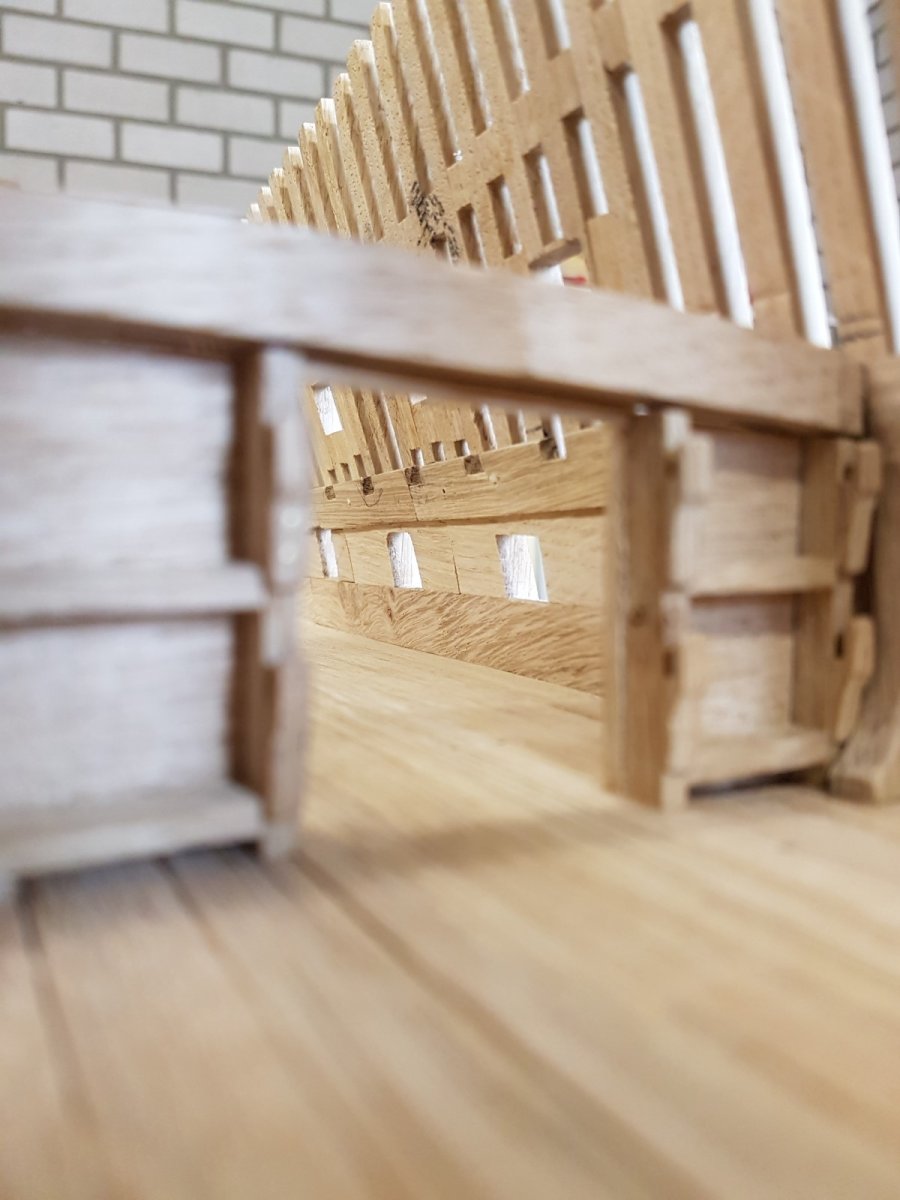

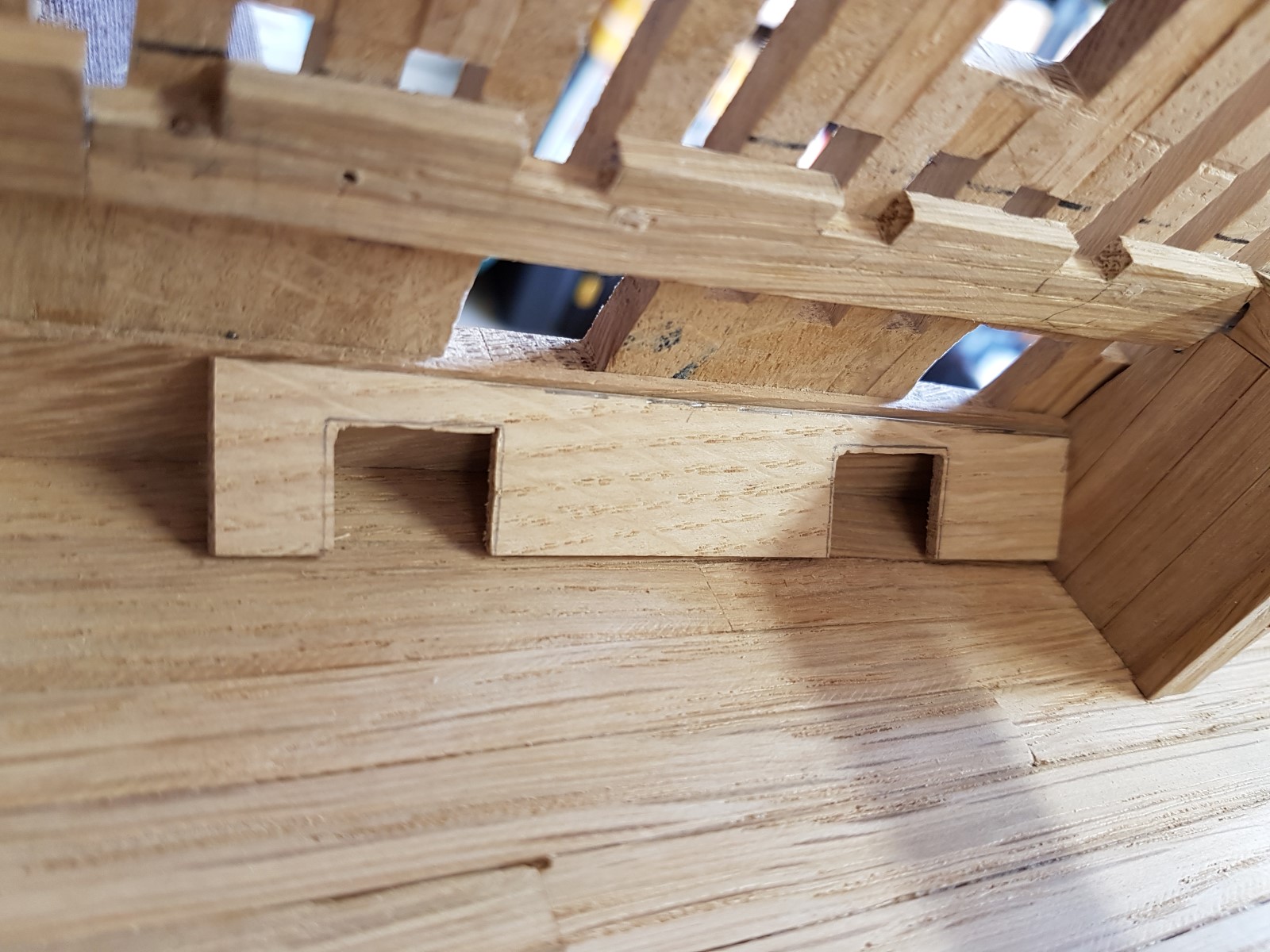

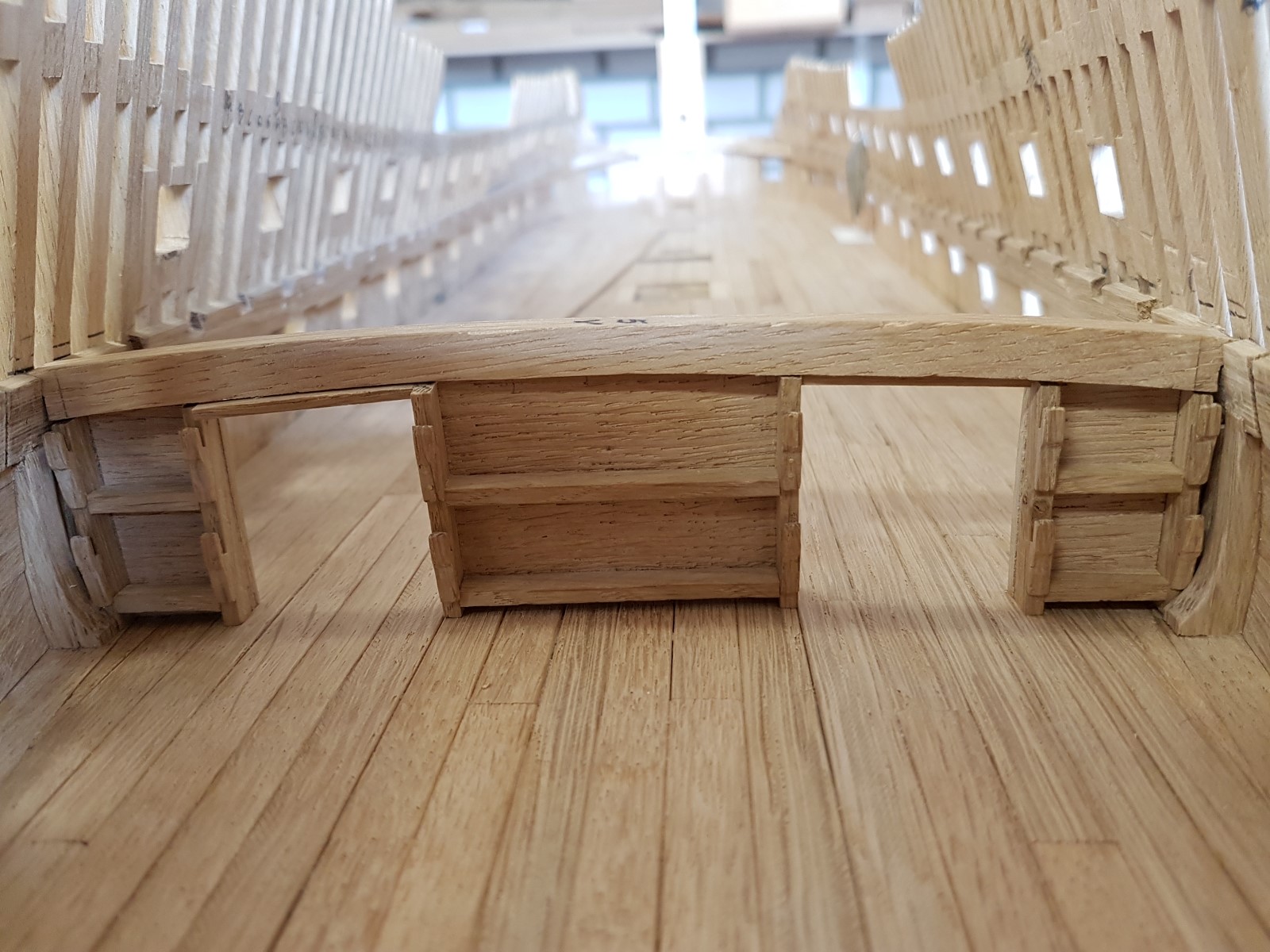

Een kleine update. Het schot van de konstabel kamer is zover klaar.

Ik blijf twijfelen of ik de deuren erin zet ja of nee. Ik heb overal gekeken maar alle modellen uit deze tijd hebben daar geen deuren. Maar Blom heeft ze wel. Maar als ik het gezonde verstand gebruik zegt iets me dat deuren daar niet echt efficiënt zijn. Het kruit staat achter die wand en moet in gevecht situatie snel gehaald kunnen worden. Deuren zitten dan in de weg.

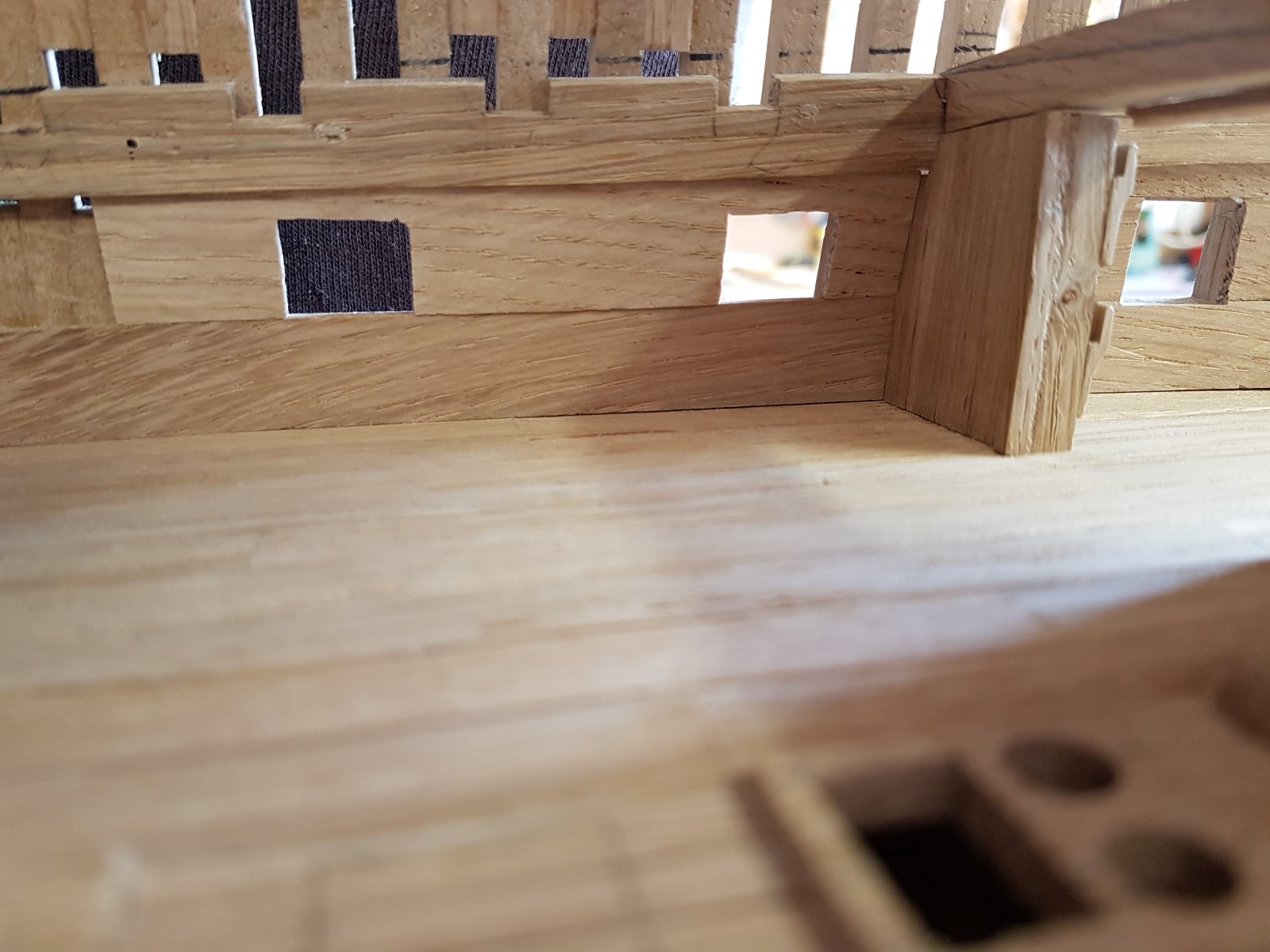

Van de konstabel kamer is de binnenhuid ook beplankt nu. Dat viel me meer mee dan ik verwacht had.

Alleen de nagels in de lathouders nog aanbrengen.

Nu nog met deuren, ik heb deze iets groter gemaakt dan op tekening want er moest geschut door en op tekening is de maat maar zeer krap daarvoor. Maar zoals gezegd, grote kans dat ik ze niet plaats.

grt Hans



[TIMBERWOLF]

mooi gemaakt hans , ziet er prima uit



[Pingu57]

Ziet er mooi uit Hans, maar vergis je niet in de snelheid waarmee ze een stuk moesten herladen.
Door de lompheid van het kanon en het gebrek aan ruimte ging dat helemaal niet zo snel. Volgens mij hadden ze tijd genoeg om door een deur heen te lopen.



[Hoosterw]

Toch maar de deuren eruit, ik vindt dat er een stuk beter uitzien. Zo is het ook in het HZ model. En als je die 3 (Blom, Dik en Winter) leest dan doen die alle 3 toch erg veel hetzelfde.

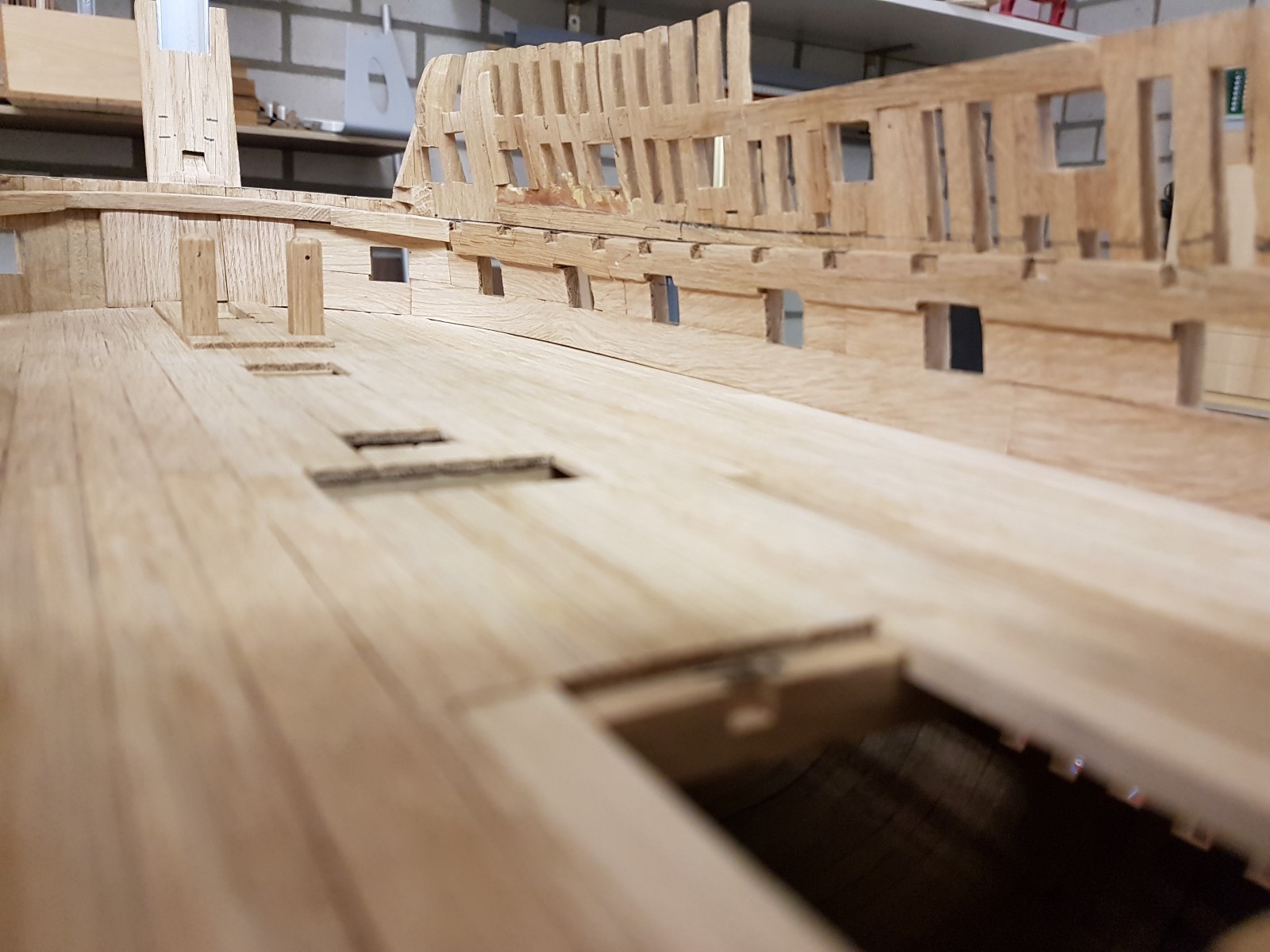

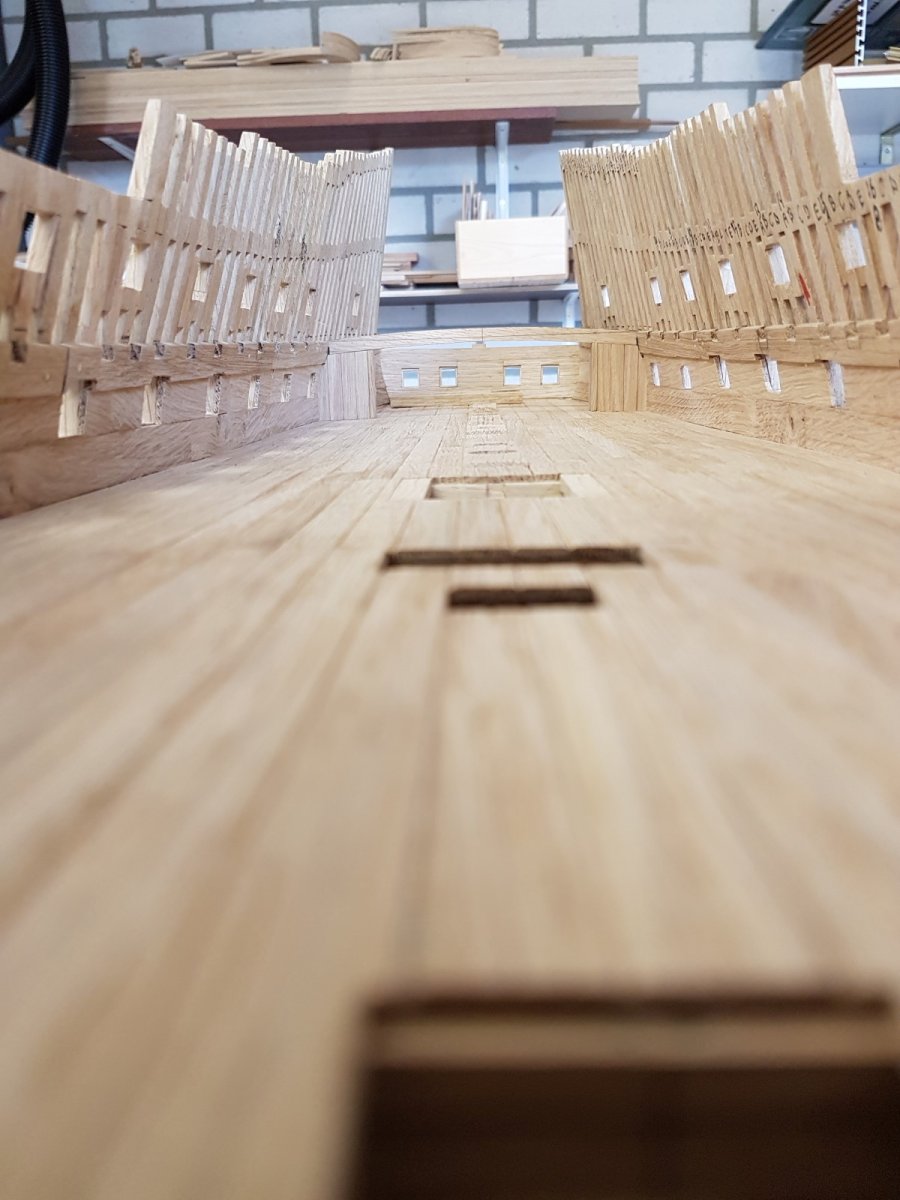

Op deze doorkijk al een stuk van de binnenbeplanking waar ik nu mee bezig ben. Geen makkelijk werkje zo aan de binnenkant! Ik sta soms bijna op mijn kop te werken en om alles mooi aansluitend en mooi te laten verlopen in de krommingen, pffff. Foto's spreken verder voor zich...

Ik smokkel hier wel wat. Bij Blom staan tussen de weger en balkweger meerdere smallere stroken getekend.
Maar dat vond ik te moeilijk worden dus heb voor 1 brede gekozen.



[Pingu57]

Een mooi stukje werk Hans



[pietsan]

Een mooi stukje werk Hans

Helemaal mee eens!



[*Hans*]

Jammer dat je daar straks vrijwel niets meer van terug ziet!



[TIMBERWOLF]

heeel mooi , gemaakt hans



[JanZMC]

Jammer dat je daar straks vrijwel niets meer van terug ziet!

mogelijk dat ik deze tzt als doorsnede ga maken, dan zijn dit soort details beter te zien.

@Hans/Hoosterw: Denk je dat op basis van deze tekeningen een doorsnede te realiseren zou kunnen zijn?



[Hoosterw]

mogelijk dat ik deze tzt als doorsnede ga maken, dan zijn dit soort details beter te zien.

@Hans/Hoosterw: Denk je dat op basis van deze tekeningen een doorsnede te realiseren zou kunnen zijn?

Dat je het niet meer ziet klopt in zoverre wel ja. Al denk ik wel na hoe je toch wat zou kunnen zien. Bij het HZ model heeft winter ook geweldige foto's van de overloop gemaakt. Maar ja die schaal was ook groter.

@jan: Ik denk dat de tekeningen zich daar heel goed voor lenen. Er zijn een paar mooie tekeningen met doorsneden erbij.

Grt Hans en dank voor alle complimenten.



[JanZMC]

bedankt, zal ze eens allemaal gaan downloaden en alvast bestuderen.



[Hoosterw]

Na een zeer interessante vakantie van een aantal weken zijn we weer terug en hebben we eindelijk weer eens iets kunnen doen.
Het is niet veel en het vordert maar langzaam, maar goed.

De binnen beplanking ter hoogte van de overloop is klaar ook de deuren uit de konstabelskamer gehaald zoals eerder gezegd.

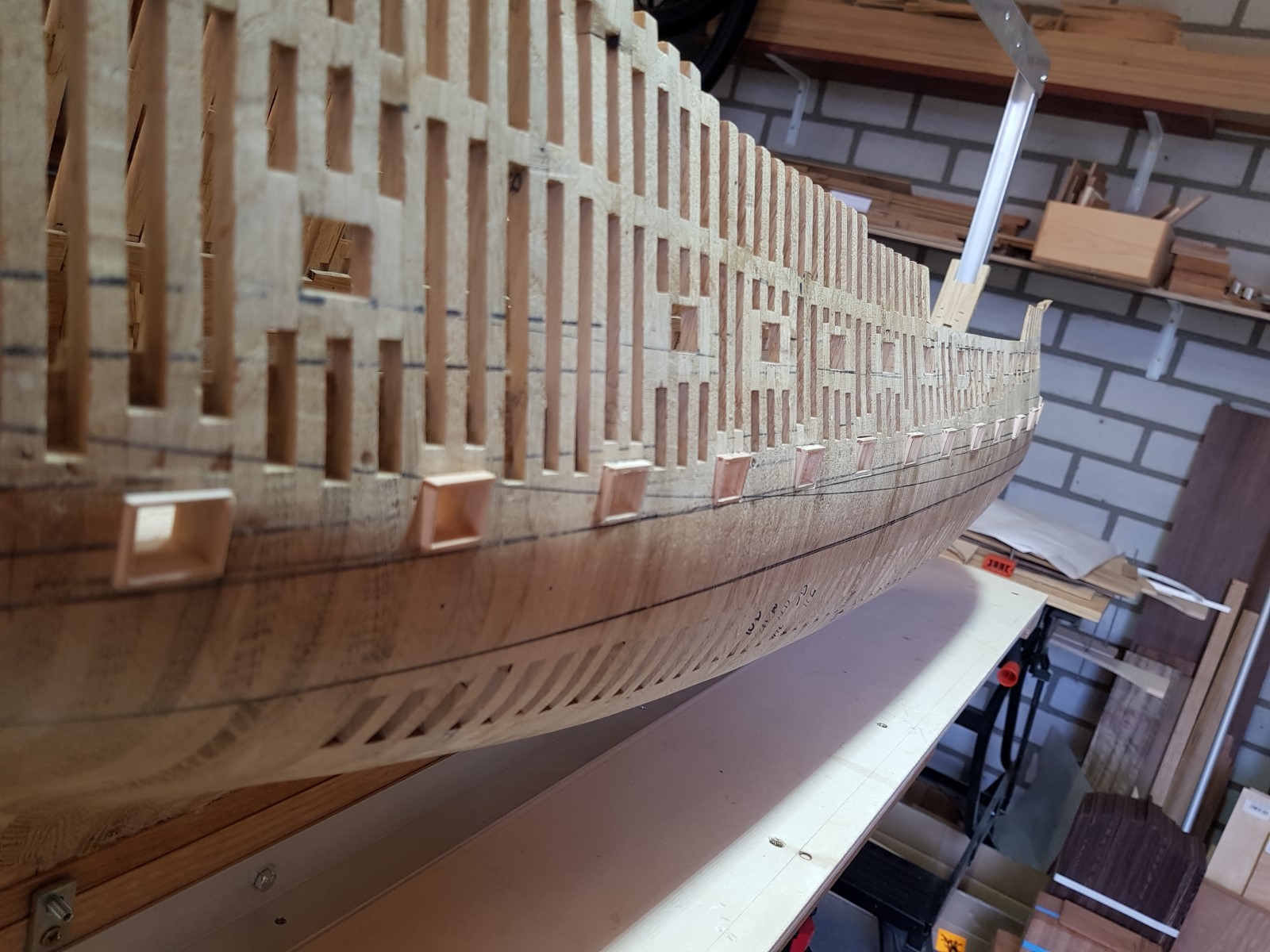

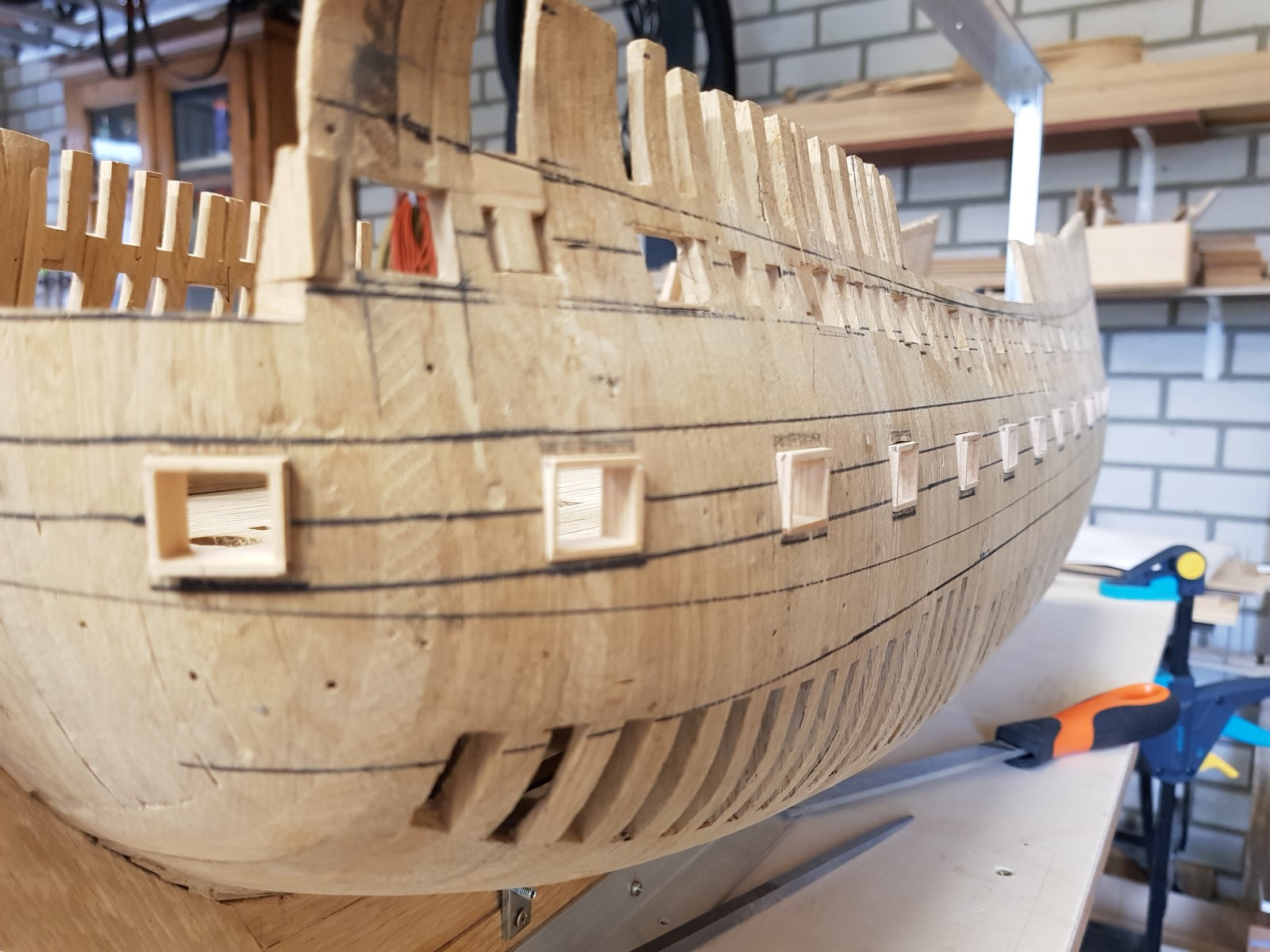

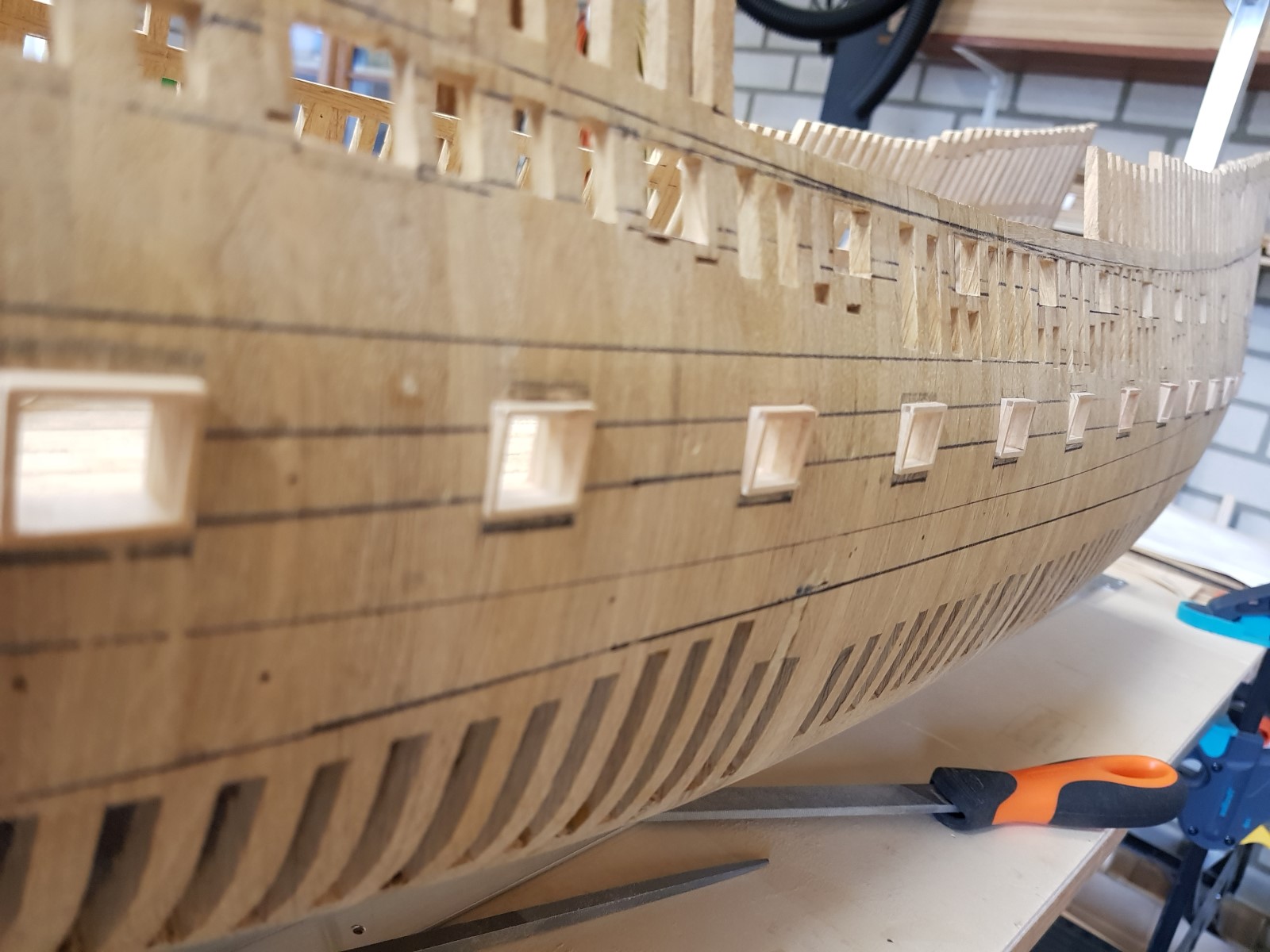

Van de bakboordzijde heb ik alle inzetten van de geschutpoorten van de overloop klaar. Niet helemaal zoals Blom het tekent maar voor mij de beste en werkbare manier.
Ze zitten nog los en ik schuur deze vlak met de huidige frames. Als ik dan aan de buitenbeplanking begin kan ik die strak er tegenaan werken en kan ik ze verwijderen om de buiten beplanking strak te vijlen. dan straks zet ik ze vast zodat ze terug liggen voor het maken en monteren van het poortdeksel.
De binnen zijde schuur ik vlak met de beplanking.

Het is een langdurig werkje. Eerst de inzet maken van wat plankjes, dan de poort opening keurig strak op maat vijlen. Ik doe er 2 á 3 per keer (per dag dus).
Volgend zijn die aan stuurboord.

Daarna moet ik eens kijken hoe ik voort ga.

Ik denk als volgt: Als die inzetten klaar zijn ga ik eerst een berghout plaatsen (het tweede) deze loopt deels over deze poorten. Daarna het eerste berghout en dan denk ik dat ik deels de buiten beplanking ga doen vanaf de kiel tot aan de berghouten.

Ik denk beter het verdek niet te plaatsen tot ik de geschutpoorten zeker niet meer nodig heb om beplanking vast te zetten.

Andere zienswijzen zijn altijd welkom.

Grt Hans



grt Hans



[*Hans*]

Pfff!



[Ton1937]

Het is al eerder gezegd, maar ik blijf me verbazen.
Het word geweldig petje af
gr Ton.



[Hoosterw]

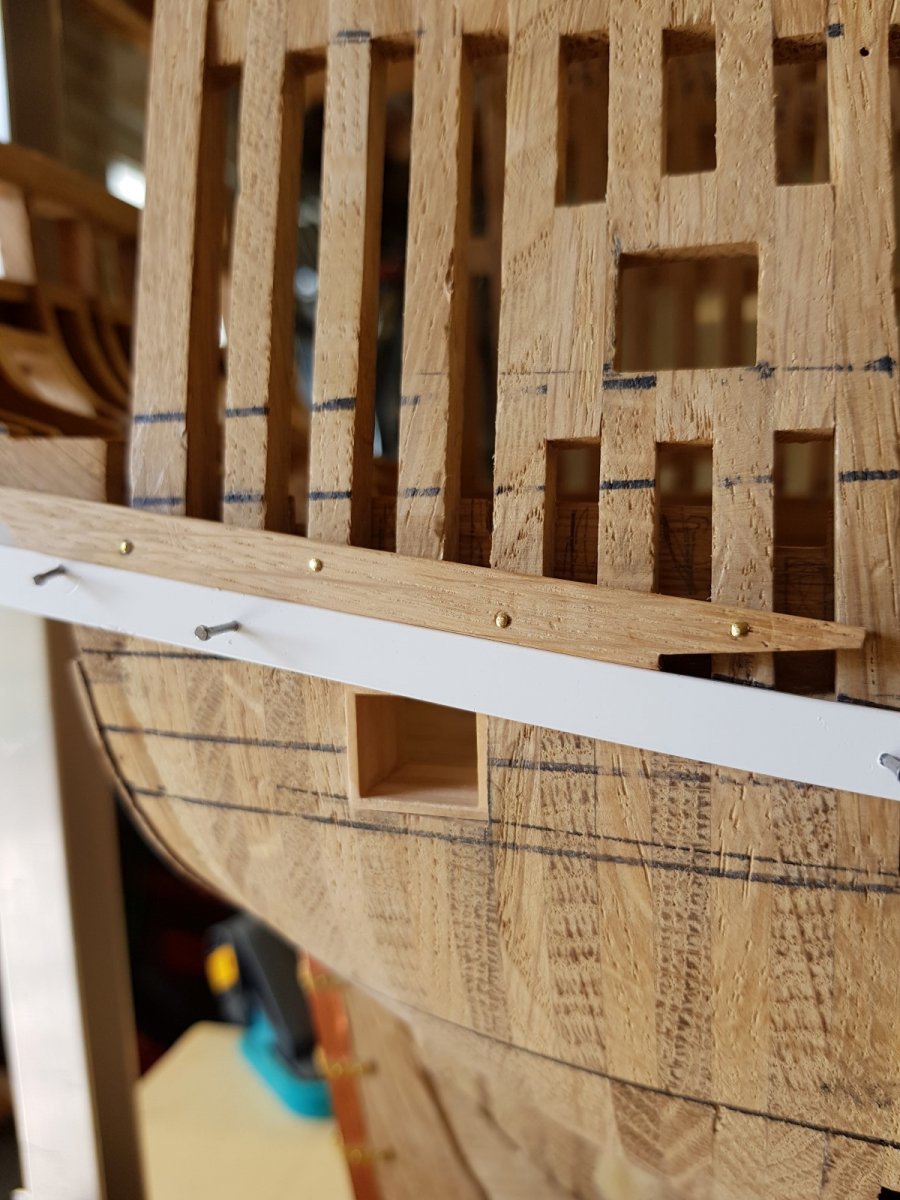

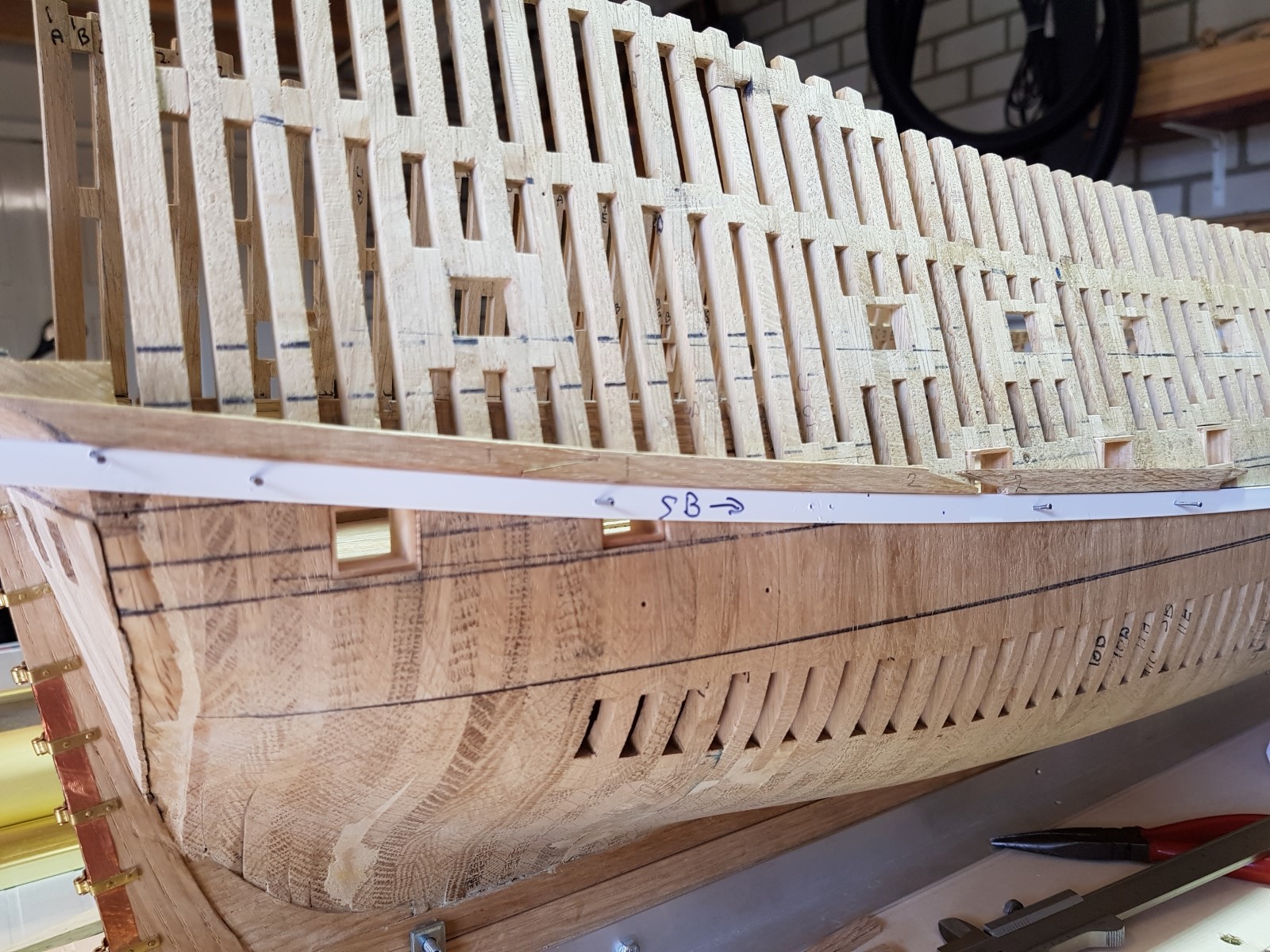

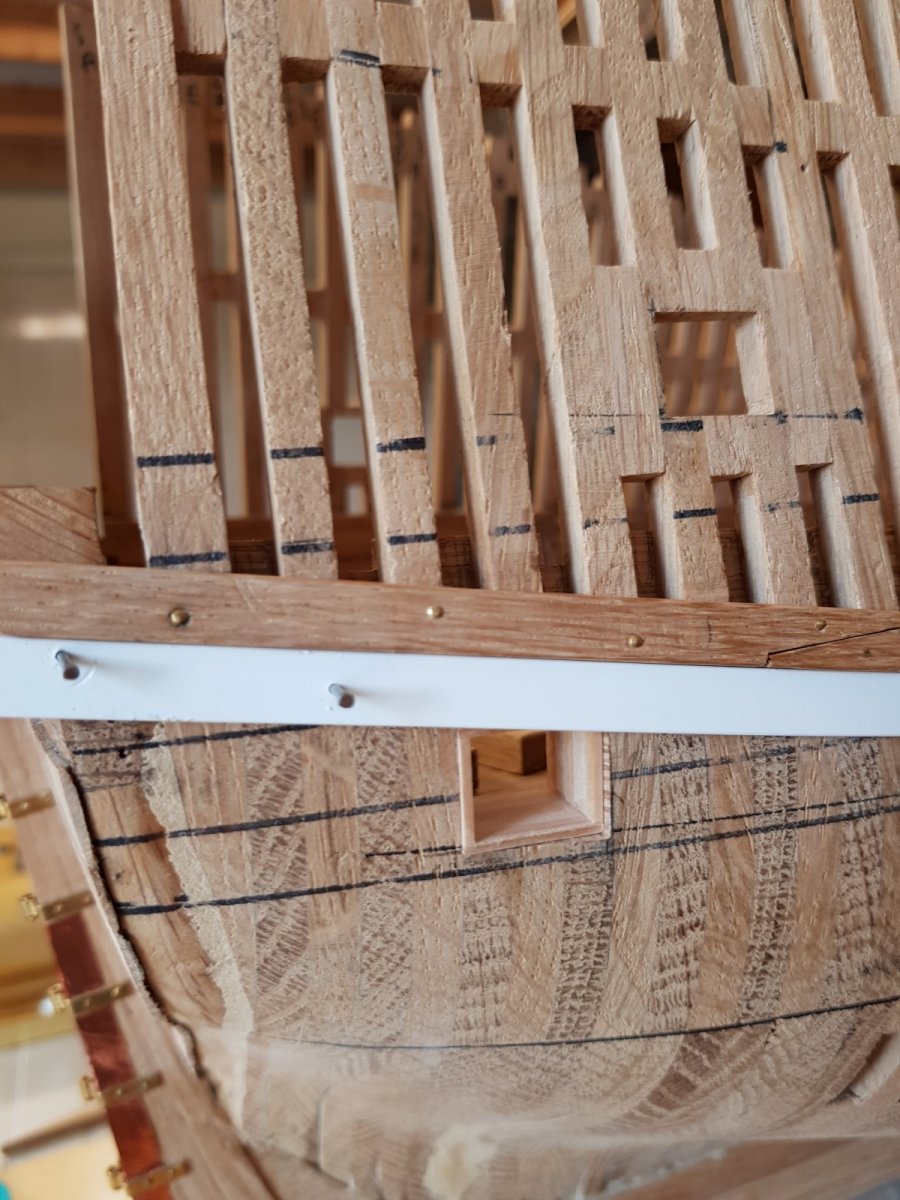

Zo stuurboord is ook klaar. Daarna de inzetten gelijk geschuurd met de spanten en aan de gang met het tweede berghout. Eerst nog wat geprobeerd met de nagels maar de eerste proef vond ik te groot, de tweede proef beviel me veel beter.

Voordat ik het berghout definitief vast zet (spijkeren en lijmen) ga ik eerst nog kijken voor de zekerheid of ik nog ergens moet schuren voor de juiste lijnen van de romp.

Daarna het berghout, dan 10mm breed 2mm dik een eiken plank eronder en daar onder het eerste berghout. Van daaruit dan beplanken (ook 10x2mm) naar de kiel toe.

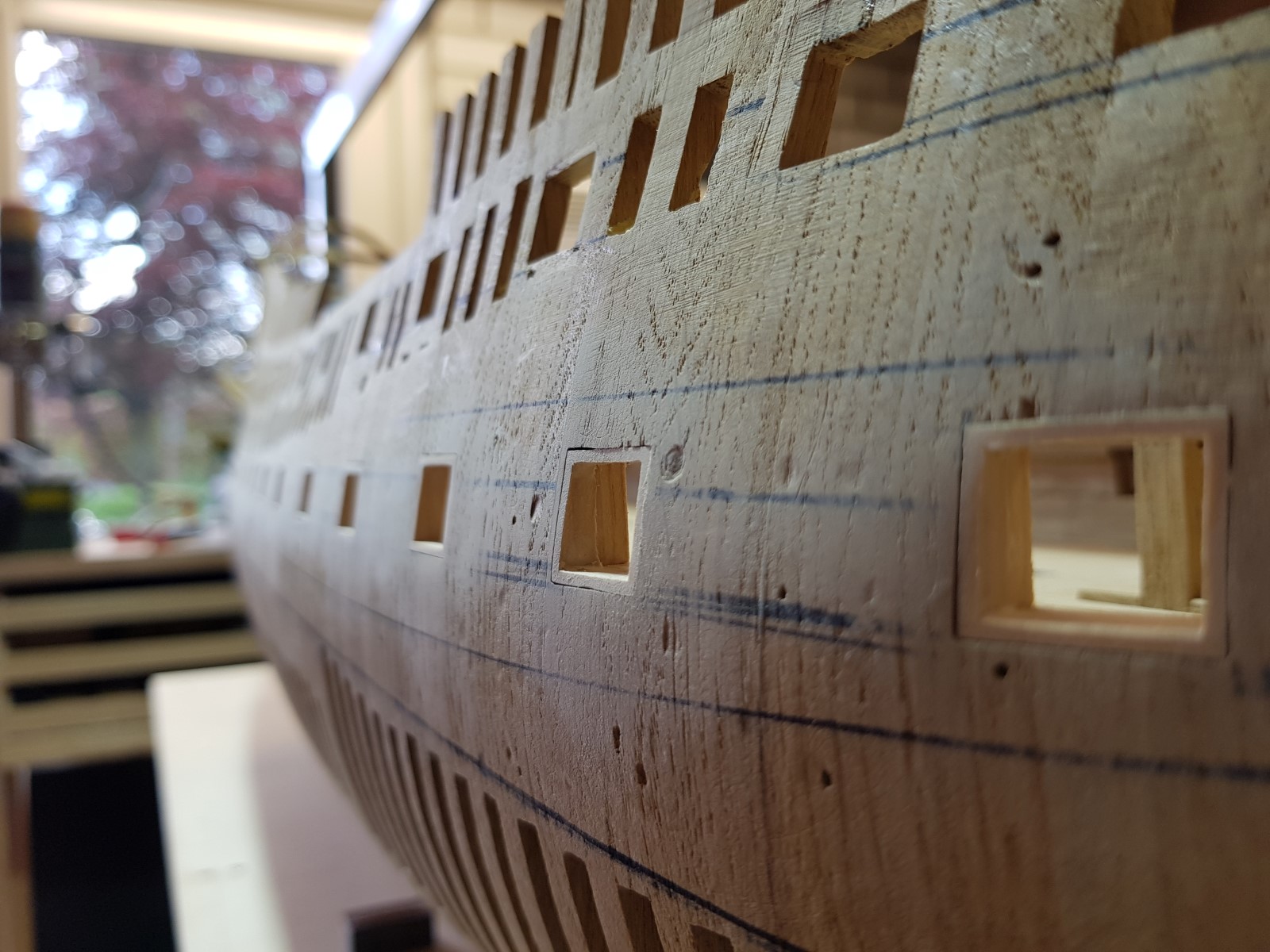

Inzetten vlak aan de romp geschuurd.

Links te groot en rechts te klein. Die in het midden bevallen me wel.

Dit moet hem dan definitief worden.
