Nederlands historisch zeilschip, het schip van de Ruyter, de 7 Provinciën

• Dus de lat (rode lijn) is deels de definitieve kielbalk en wordt achteraf (boven de vijzen van de 'ijzertjes') langs de groene lijn afgezaagd tot de juist kielmaat?
• Dus lat rood & lat groen zijn enkel met elkaar bevestigd door die ijzertjes; is dat niet te wankel?
• ... en, is het achteraf zagen op maat van de kiel geen secuur werkje (kans op breuken; kans op geen rechte onderkant van kiel?



Ik snap je vraag niet, sorry



Nee die zitten wel erg vast aan elkaar dmv deuvels en lijm. en ja dat zal een secuur werkje worden. maar dat zien we dan wel.



Nou ik denk dat ik misschien wat ervaring mis maar onderste deel heb je dus met duivels vastgezet aan de kielbalk als ik het goed zeg



dat klopt ja.



Ik bedoel de lat waar de zwarte t nu opstaat



Dat is inderdaad een extra lat die verder niets met het schip te maken heeft en slechts dient ter bevestiging van het geheel.



Sorry voor mijn onduidelijke uitleg.
Maar uit dit verhaal begrijp ik dus dat ik klemmen niet voldoende is .
Begrijp ik goed dat er te veel kracht opkomt tijdens de bouw



Ik denk dat het enkel dient voor een stevige onderbouw zodat het ken geklemd worden tussen de T-ijzers.



Geen probleem, daar is dit forum voor.
Gezien de schaal waar ik op bouw en met eik, dan heb je een aardig gewicht ja en met zijdelings schuren kunnen er aardig wat krachten op de kiel en de bevestiging komen.
Dus ik koos voor een extra lat en een klem met 2 schroeven tussen alu hoekprofielen.



Maakt, bij de plaatsing op de kielbalk, het een verschil uit welke spant je gebruikt?
Spant "B" (op mijn schets) is uit één stuk en is centraal en symmetrisch opgemaakt terwijl spant "A" bovenaan een uitsprong naar rechts heeft. Beiden hebben dezelfde onderkant maar bovenaan niet.
M.a.w. moet spant "A" dan een paar millimeters naar links opschuiven of is die afwijking te verwaarlozen?



Dat is volgens mij uit Dik zijn boek. Misschien dat hij daar verschillende constructie/bouwwijze wilde verduidelijken. Wat leest de tekst?

Volgens mij moet er niets verschoven worden en staan ze op dezelfde plaats.



Is idd. uit Dik zijn boek maar er staat geen uitleg bij. Hij legt enkel uit welke soort spanten er zijn, zonder te specifiëren waar ze op de kiel moeten geplaatst worden.
Op zijn "doorsnedeplan" (één van de bijvoegsels) staan volgens mij zijn spanten met stippellijnen aangeduid op de tekening "aanzicht op overloop" en zijn het er 26 stuks. Als je zijn boek nog hebt kun je dat zien.
Over de bouwwijze staat in zijn boek trouwens heel weinig beschreven, en het planlezen (van boten) is voor mij nog prematuur.

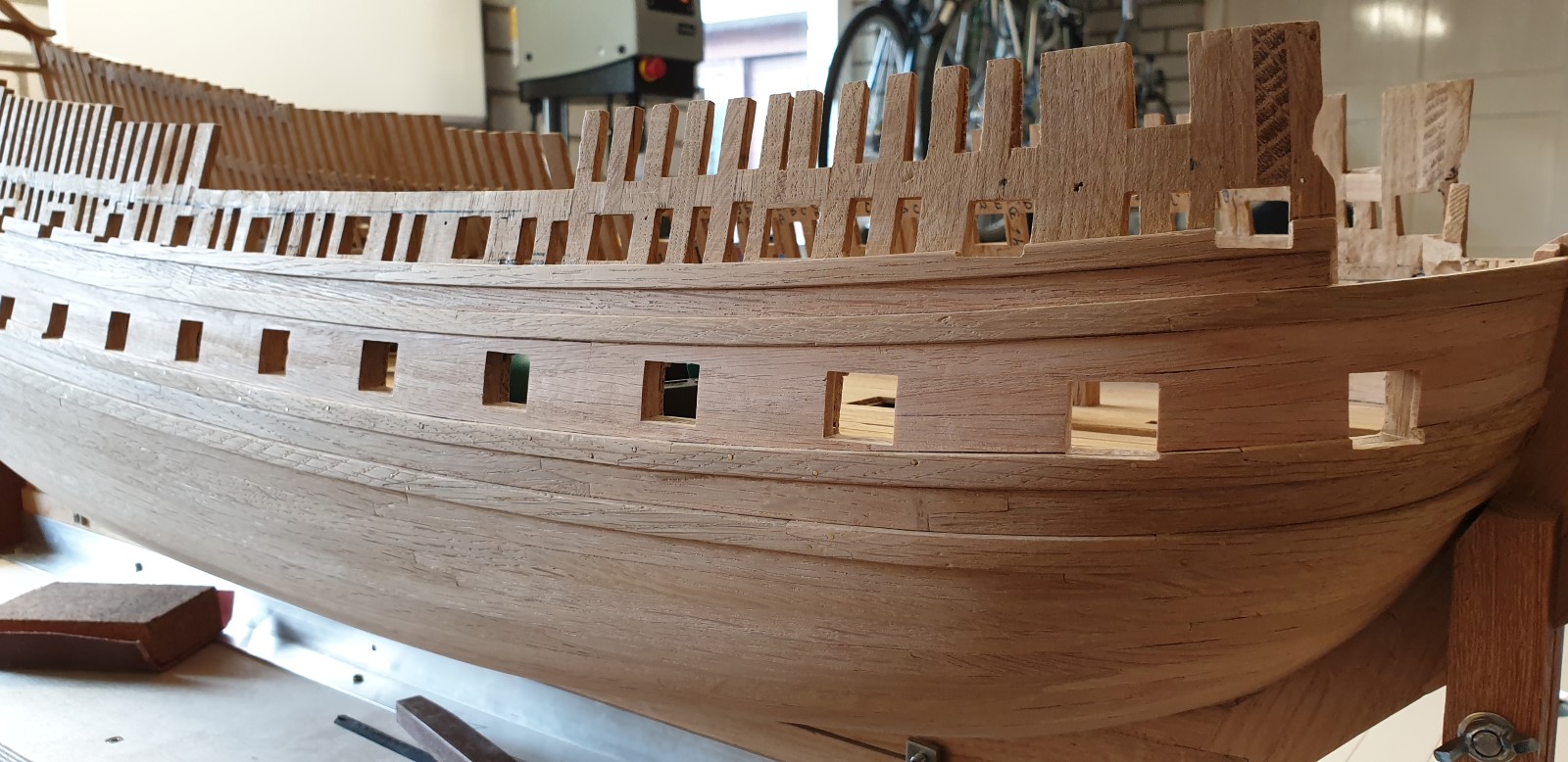

Zo even een kleine tussenstand. Aan STB-zijde het 4de berghout geplaatst. De geschutpoorten zijn deels uitgenomen maar nog niet op maat. Dat doe ik pas als de hele beplanking erover zit. Dit berghout is weer iets smaller (1mm ongeveer) en dunner dan het derde en de beplanking er tussen in is ook iets smaller. Ik heb niet zozeer op de maten gelet maar wel dat ik vond dat het er op het oog "mooi en passend" uitzag.
Ik ga nu langzaam tegen een moeilijke keuze aanlopen. Als ik alle kanonnen wil plaatsen met open geschutpoortren dan moet ik dat vandaag of morgen gaan doen. Want daarna wil ik de binnenhuid aanbrengen en het verdek sluiten. Een andere optie is om van de geschutsoverloop alle luiken dicht te houden en pas op het verdek kanonnen aan te brengen. Daar zie je straks ook het meeste van.



Ja, da's een lastige keus. Hoe ga je je kanonnen overigens maken? Volledig messing?



Dat wil ik eigenlijk wel doen ja. Ik zou ze zelf willen draaien. Tweede optie is gieten, derde optie is kopen.



Een laatste optie zou zijn om van die 'nep' kanonnen te gebruiken die in een blokje hout zitten gestoken. Dan hoef ik niet alle touwen en rolpaarden te maken etc..

Moeilijke keuzes....



Inderdaad een lastige keuze. Aan de andere kant zijn geopende poorten wel een prachtig gezicht. Maar ook een behoorlijk werk! Ik zou toch voor het mooiste gaan en alle kanonnen laten zien. Ook voor jou wordt dan het lastige in dit verhaal dat je dit nu moet gaan toepassen. Mogelijk kan je iets van insteekkanonnen maken.... succes met je beslissing.... overigens.. je laatste plaat is een genot om naar te kijken!!



Net te laat gelezen. Toen je bovenstaand poste was ik nog met mijn antwoord bezig wat betreft de nepkanonnen..



...
