Ombouw vintage zenders naar 2.4 GHz

Discussie in 'Vintage RA/RC' gestart door N.P.S., 29 nov 2019.

  1. Énke Blériot

    Énke Blériot Moderator Moderator team Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    29 jul 2014
    Berichten:
    2.543
    Locatie:
    Zwolle
  2. janhein

    janhein The First Aviators

    Lid geworden:
    10 aug 2003
    Berichten:
    1.657
    Locatie:
    Rottevalle
    ik heb hier nog een Terra top , 35 mhz nieuw in de doos liggen. Kan ik daar iemand blij mee maken .

    Bij mij gaat hij in zijn doos nog antieker worden.

    Ruilen tegen een VRA model of dieseltje is ook een optie .

  3. beemstra

    beemstra The First Aviators

    Lid geworden:
    15 sep 2011
    Berichten:
    1.133
    Locatie:
    VLAARDINGEN
    Kijk nou...
    Frans heeft het gemaakt.
    Dit kwam eruit...

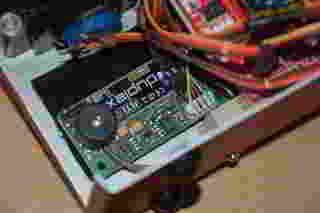

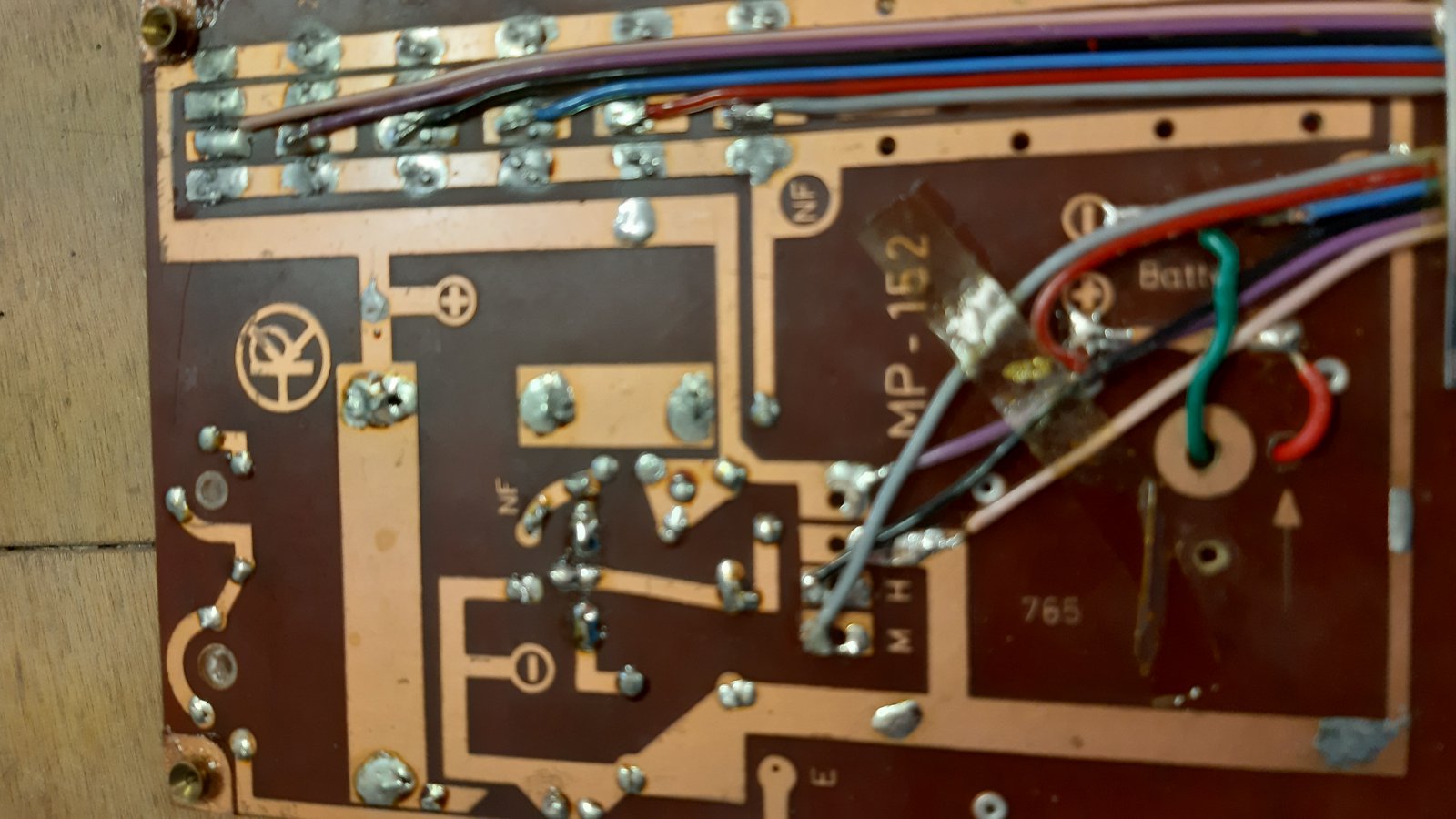

    20200321_113150.jpg 20200321_113222.jpg 20200321_113226.jpg 20200321_113115.jpg

    Een echte kreulen.....
    Het komt allemaal bij elkaar...de zender...de impuls...een dieseltje...heerlijk!

    Ton van Munsteren en Énke Blériot vinden dit leuk.
  4. Frans Bal

    Frans Bal The First Aviators

    Lid geworden:
    16 apr 2005
    Berichten:
    2.277
    Locatie:
    Vlaardingen
    Voor de ombouw van de Robbe Kompakt ga ik niet een Pro Mini Strong gebruiken maar
    een Digispark ATTiny85 bordje.
    Phil Green heeft voor dit bordje twee programma's beschikbaar. Het gaat
    hierbij om 3 of 4 kanalen.

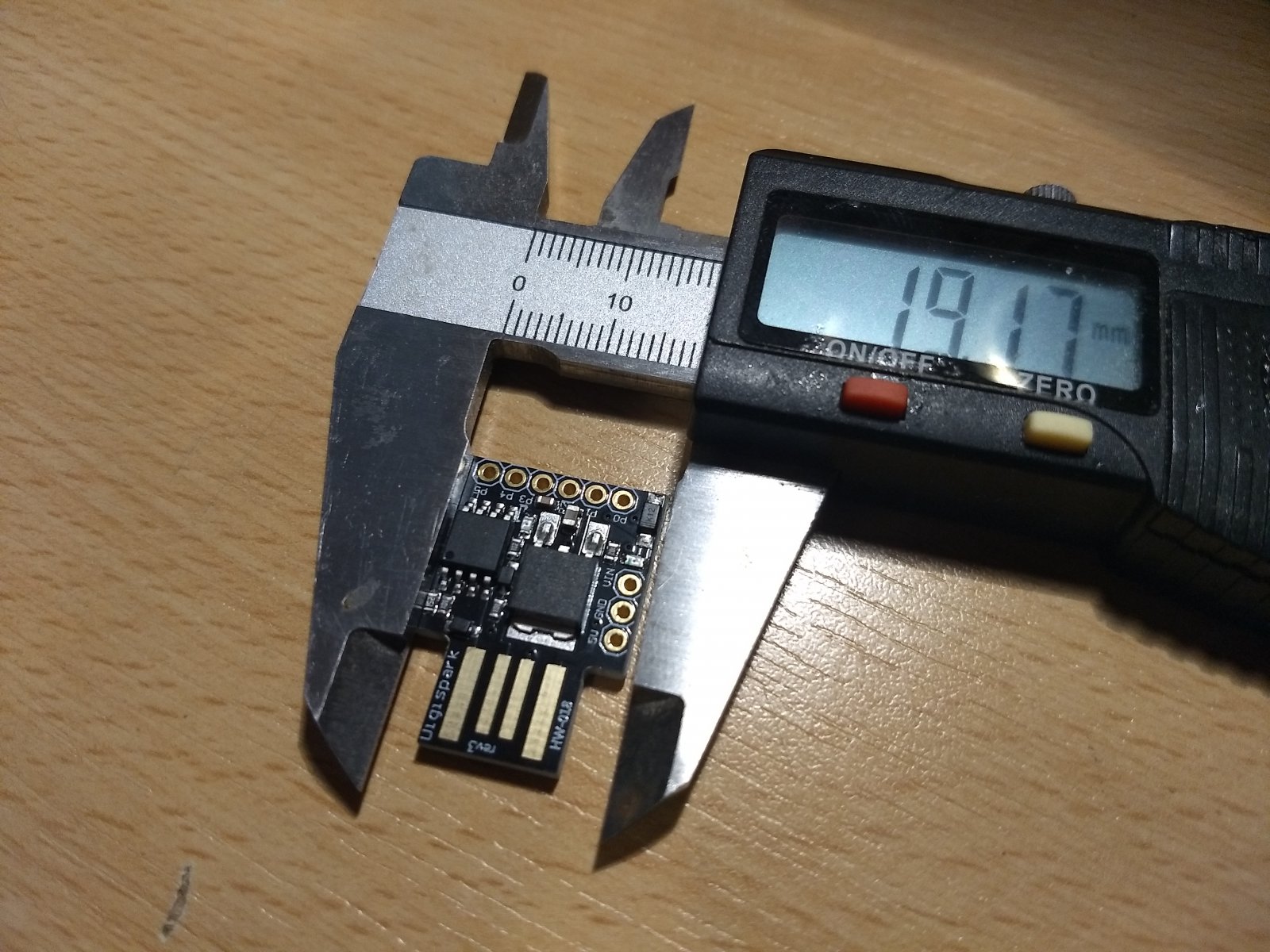

    Het ATTiny85 bordje is niet alleen in afmetingen een stuk kleiner dan de Pro
    Mini Strong, maar ook is het geheugen kleiner.
    Door de beperkte opslag capaciteit hebben de ATTiny85 programma's minder
    opties dan die voor de Pro Mini Strong (Nano, Pro Mini)


    Je hebt 3 of 4 kanalen, single channel knop, throttle cut bij opstarten, vaste V-mixer op kanaal 5/6, reverse, dat is het wel zo beetje.
    Oh ja een timer voor een piepje als je deze vergeet uit te zetten.

    Link naar 4 kanaal draadje http://mode-zero.uk/viewtopic.php?f=27&t=687
    Link naar info in PDF formaat http://mode-zero.uk/download/file.php?id=4268

    Ga de 4 kanalen uitvoering gebruiken. De Kompakt heeft drie kanalen dus er eentje over. Wil de ingang gebruiken voor iets anders, waarschijnlijk voor instellen van maximale Servo uitslag of iets dergelijks.

    Normaal heeft de ATTiny85 vijf poorten beschikbaar. Deze zijn als analoge of digitale poort te configureren.
    Precies genoeg voor het 3 kanaal programma.
    Aileron, elevator, throttle, ppm en buzzer/single channel knop. De laatste zitten gecombineerd op een poort.

    Voor de 4 kanaal uitvoering mist er een poort. Maar er is een handigheidje om een 6-de poort te krijgen. Hiervoor heb je een programmeer apparaatje nodig.

    Link ATTiny85 informatie http://mode-zero.uk/viewtopic.php?f=41&t=60
    Link naar Fuse programmer http://mode-zero.uk/viewtopic.php?f=41&t=643

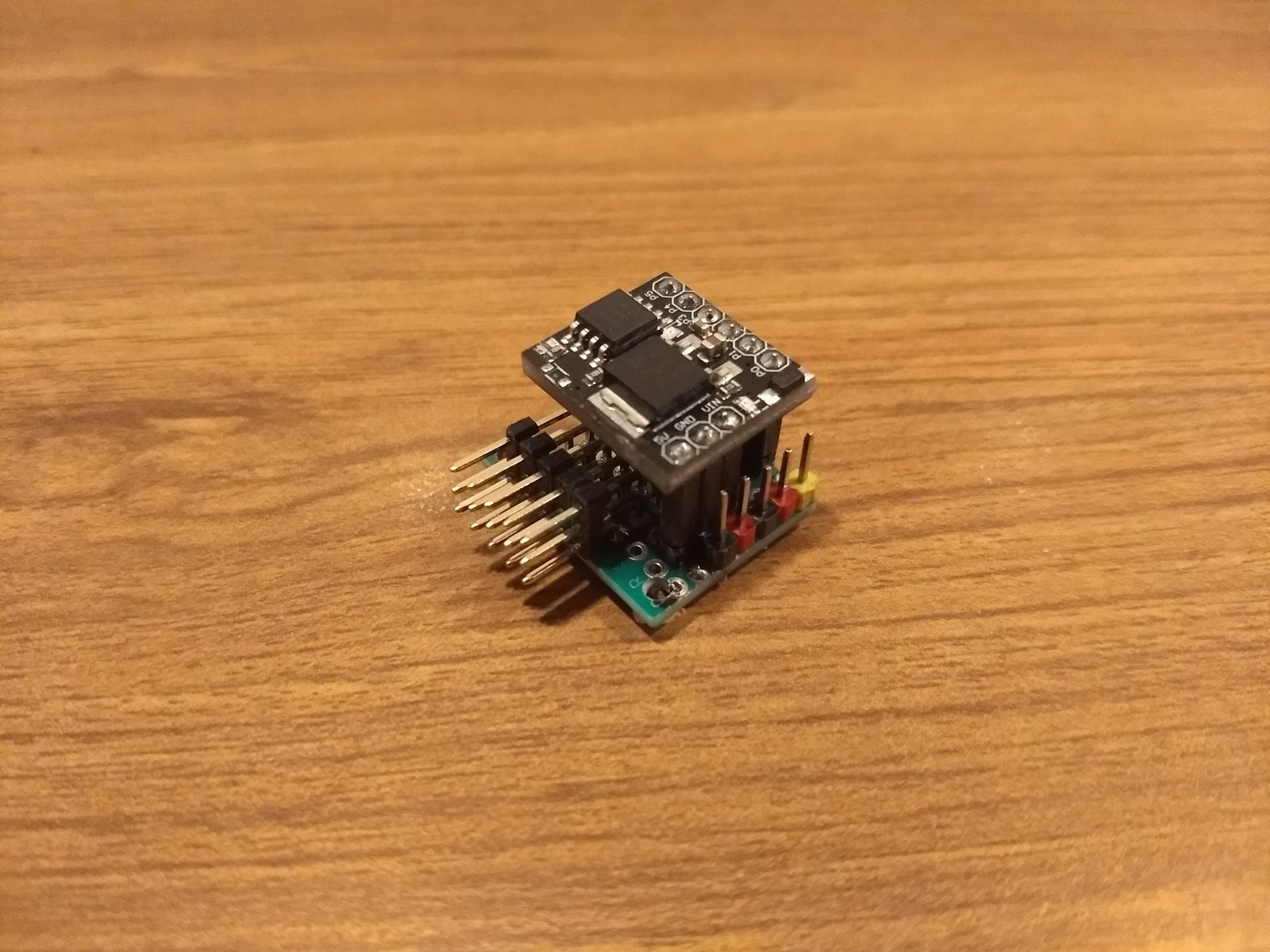

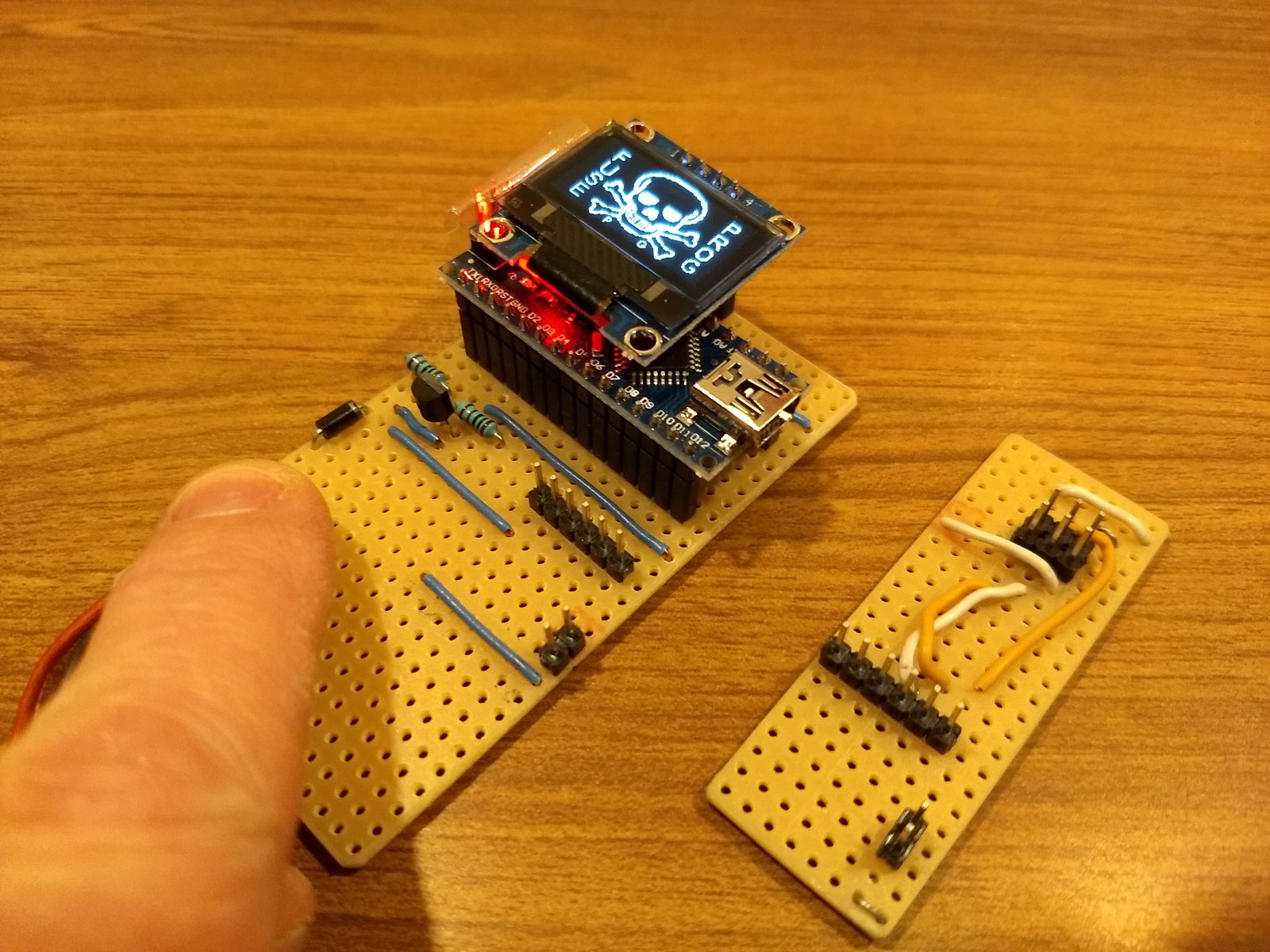

    Ook een leuk projectje om te maken. Rechts een adapter voor het programmeren van de Tiny met een usbsap programmer.

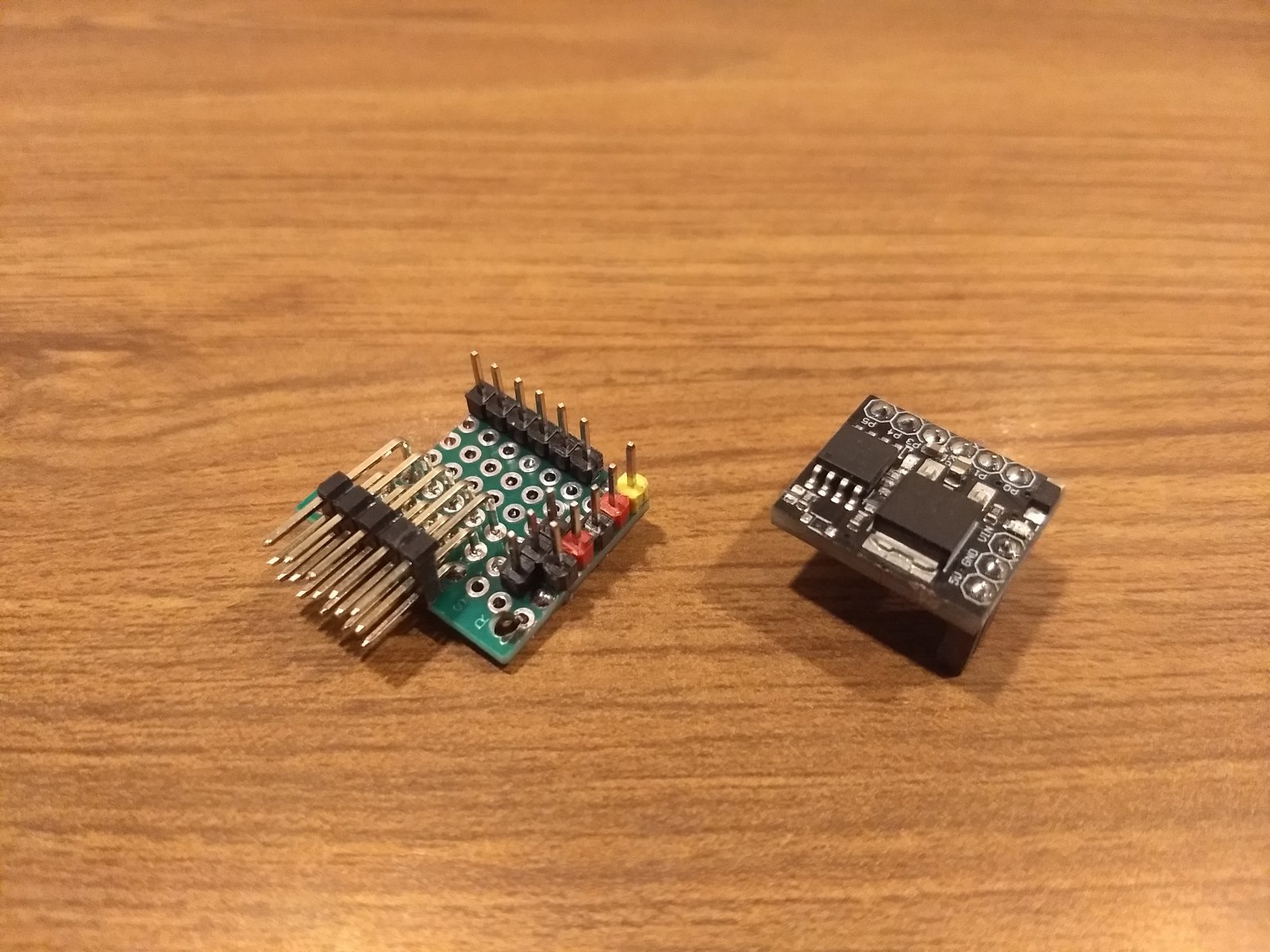

    Normaal worden de uitsluitdraden direct op het Tiny bordje gesoldeerd. Niet zo handig als je wat wil spelen met verschillende programma's. Dus maar een soort adapter gemaakt.


    Ondanks de adapter best compact.

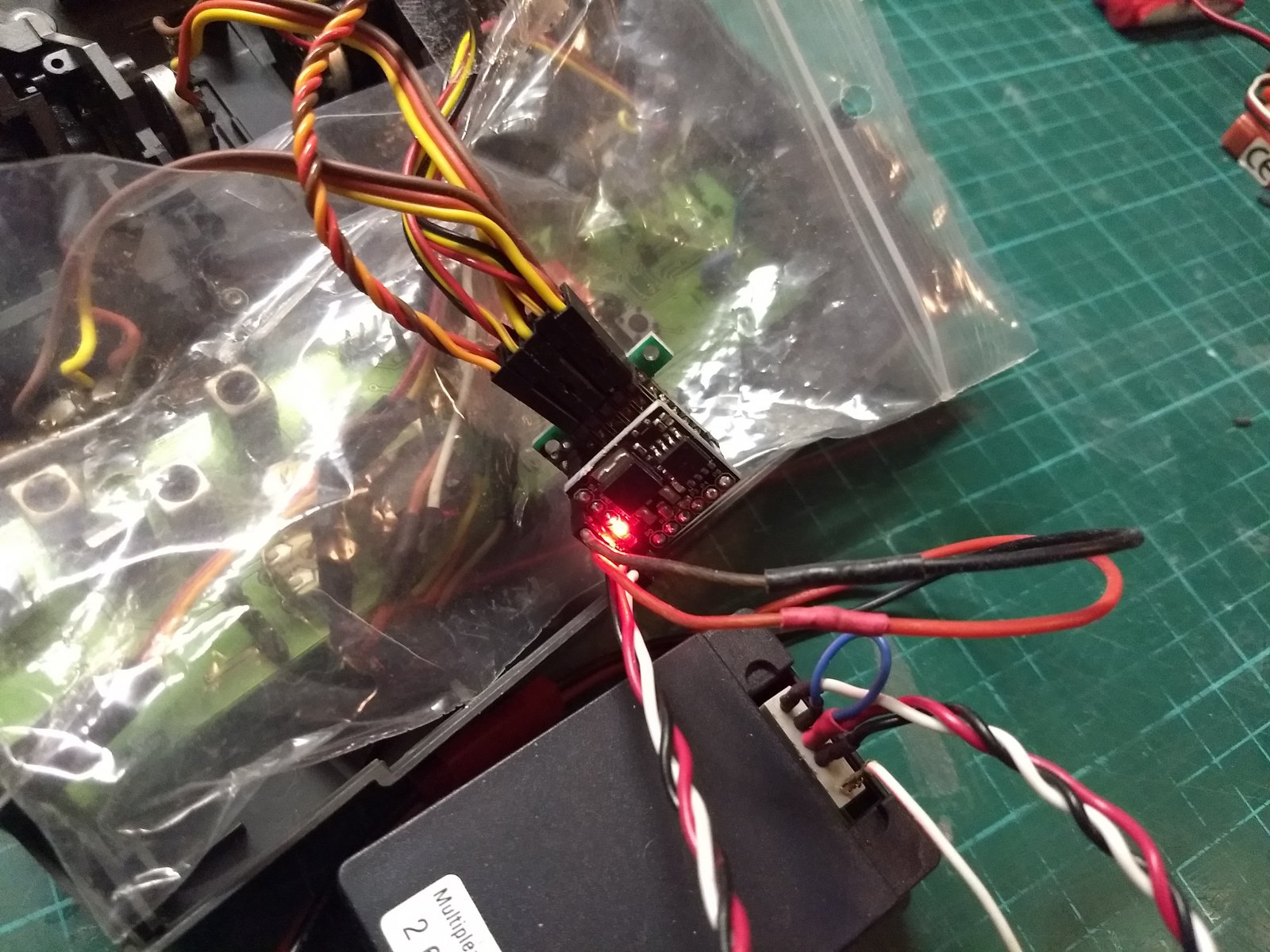

    Eerst maar het standaard programma eens proberen. Bordje aangesloten op/in een oude MPX zender. Werkt perfect.
    Dit keer geen 2.4GHz maar een 35MHz zend module gebruikt voor de test.


    Laatst bewerkt: 23 mrt 2020
    Bruno van Hoek en Rene Neefe vinden dit leuk.
  5. Rene Neefe

    Rene Neefe The First Aviators

    Lid geworden:
    15 feb 2008
    Berichten:
    251
    Locatie:
    Voorburg
    Hé Frans, zelfde ”digispark” als bij mij met de geweldige hulp van Max Z. Die heeft e.e.a. geleverd en geprogrammeerd en gezorgd dat ie bij mij met een 2,4G fasst Futaba module werkt. Zoals misschien vernomen zit mijn gas kanaal achterop, met de wijsvinger te bedienen. Het kristal houdertje is bij mij de “puls” knop, d.w.z. zodra de kristal houder erop z’n kop ingezet wordt anders is ie geblokkeerd.


    Sent from my iPad using Modelbouwforum.nl

  6. wie1963

    wie1963 The First Aviators

    Lid geworden:
    3 jun 2019
    Berichten:
    107
    Locatie:
    Ridderkerk
    Heren,

    Ik heb begrepen van Phil Reed dat de 2,4 zendermodules steed lastiger verkrijgbaar zijn en vooral de Futaba modules, nu ben ik bezig met 2 projecten en wel een Kraft 79 en een Kraft Comandder single chanel.

    Waar kopen jullie je 2,4 modules.

    Gr Jan

  7. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    7.744
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/G&E/TFA
    Ja... dat is een groeiend probleem.
    Je kunt, als je voldoende ruimte hebt, een plugin module gebruiken.
    Nog wel verkrijgbaar lijken daarvan de FrSky DJT, XJT en de FlySky RM-00003.
    Laatstgenoemde heeft een geïnverteerde stuurpuls nodig, maar dat is een kwestie van
    een regeltje in de software veranderen.
    Dat lost één van ons wel voor je op.
    Wat betreft compatibiliteit, bij ontvangers werkt alleen een module met hetzelfde systeem.
    Futaba wordt al niet meer gemaakt, net als volgens mij, Multiplex, FrSky D8 protocol, Spectrum en ga zo maar door.
    O ja, het is Phil Green....:D

  8. Frans Bal

    Frans Bal The First Aviators

    Lid geworden:
    16 apr 2005
    Berichten:
    2.277
    Locatie:
    Vlaardingen
    Jan,
    Zoek je een bepaalde module, futaba bijvoorbeeld?

  9. N.P.S.

    N.P.S. Forum veteraan

    Lid geworden:
    17 jun 2007
    Berichten:
    8.263
    De Jeti module Duplex TU2 EX is normaal verkrijgbaar. Is wel duurder dan FrSky module, iets meer dan € 100,-. Je hebt ook Jeti ontvangers nodig.De 6 kanalen Duplex Rex6 kost € 70,- en een drie kanalen Duplex Rex3 € 65,
    De TU2 module werkt prima en is ingebouwd in m'n omgebouwde PolyProp zender met de software van Phil Green.

    http://www.jetimodel.com/en/katalog/Duplex-2-4-EX/@produkt/Duplex-TU2-EX/
    http://www.jetimodel.com/en/katalog/Duplex-2-4-EX/Receivers-EX/@produkt/Duplex-REX6/
    http://www.jetimodel.com/en/katalog/Duplex-2-4-EX/Receivers-EX/@produkt/Duplex-REX3/


    Laatst bewerkt: 24 mrt 2020
    wie1963 vindt dit leuk.
  10. Frans Bal

    Frans Bal The First Aviators

    Lid geworden:
    16 apr 2005
    Berichten:
    2.277
    Locatie:
    Vlaardingen
  11. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    7.744
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/G&E/TFA
    Maar dat is geen FASST module en dat is toch de Futaba 2,4 standaard zoals die bij ons voornamelijk in gebruik is.
    Ze zijn er wel: TM-7 maar dan betaal je ook meteen de hoofdprijs, wat ik ook van alle andere boven de € 30.- vind.... Meer materiaal zit er niet in, zeker niet wat de prijsverschillen rechtvaardigt.

    Probleem met de door mij genoemde FlySky is dat als je hem zelf importeert, je geen CE hebt en dat je hem niet bij de Nederlandse dealers vindt.
    Anders stapte ik subiet over...

  12. wie1963

    wie1963 The First Aviators

    Lid geworden:
    3 jun 2019
    Berichten:
    107
    Locatie:
    Ridderkerk
    Frans eigelijk maakt het mij niet zo uit, ik vlieg zelf met Futaba en Jeti.

    Ik ben 2 zenders aan het ombouwen, en zoek voor de puls singel channel zender een simpel betaalbaar modul wat ook makkelijk in te bouwen is, voor deze zender koop ik bij Phil een encoderprintje.
    Voor de Kraft 79 4 kanaal zender wil ik het Jeti zender printje gebruiken in combinatie met een arduino printje, met deze zender wil ik wat meer modelen vliegen,

  13. wie1963

    wie1963 The First Aviators

    Lid geworden:
    3 jun 2019
    Berichten:
    107
    Locatie:
    Ridderkerk

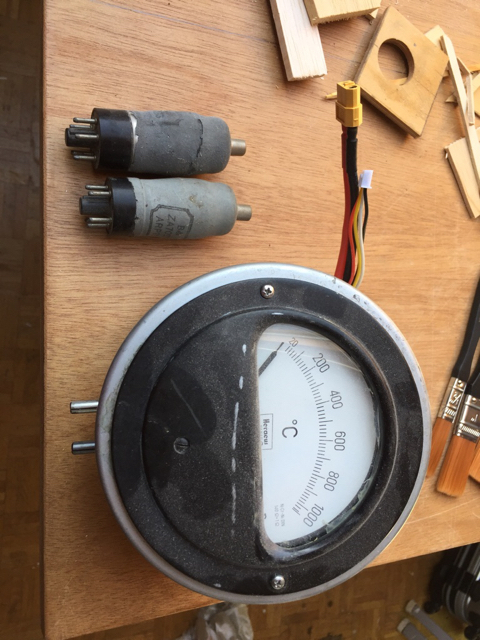

    Zijn hier nog liefhebbers voor, kan zo op gehaald worden Image1585063350.139370.jpg


    Sent from my iPhone using Modelbouwforum.nl

  14. jef

    jef The First Aviators

    Lid geworden:
    14 jan 2011
    Berichten:
    1.469
    Locatie:
    Hulshout België

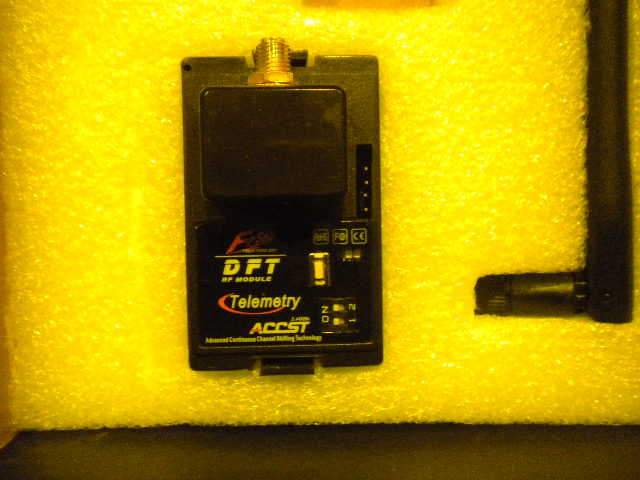

    Iemand interesse in deze , ontvanger zit er niet meer bij , 20€ ?



    Groeten Jef

  15. HBZWEEF

    HBZWEEF The First Aviators

    Lid geworden:
    8 okt 2008
    Berichten:
    421
    Locatie:
    Harderwijk
    Wil ik wel. Zie pb.

    Laatst bewerkt: 24 mrt 2020
  16. wie1963

    wie1963 The First Aviators

    Lid geworden:
    3 jun 2019
    Berichten:
    107
    Locatie:
    Ridderkerk
    jef ik wil het modul graag van je overnemen.

  17. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl The First Aviators Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    7.744
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/G&E/TFA
    Dit is een bruikbaar alternatief nu de D8 ontvangers van FrSky uit productie zijn.

  18. jef

    jef The First Aviators

    Lid geworden:
    14 jan 2011
    Berichten:
    1.469
    Locatie:
    Hulshout België
    Ze is voor jou , Henk , jij was de eerste die reageerde .

    Groeten Jef

    HBZWEEF vindt dit leuk.
  19. TC01

    TC01 The First Aviators

    Lid geworden:
    17 jun 2010
    Berichten:
    2.693

    Klopt die gaan ze nu allemaal hamsteren, ze hebben net vandaag aangekondigd dat de productie stopt ivm covis19......... die zijn dadelijk dus heel ver weg........

  20. wie1963

    wie1963 The First Aviators

    Lid geworden:
    3 jun 2019
    Berichten:
    107
    Locatie:
    Ridderkerk

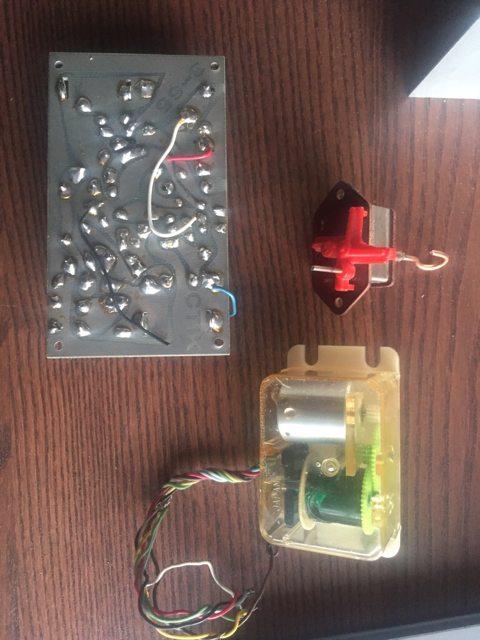

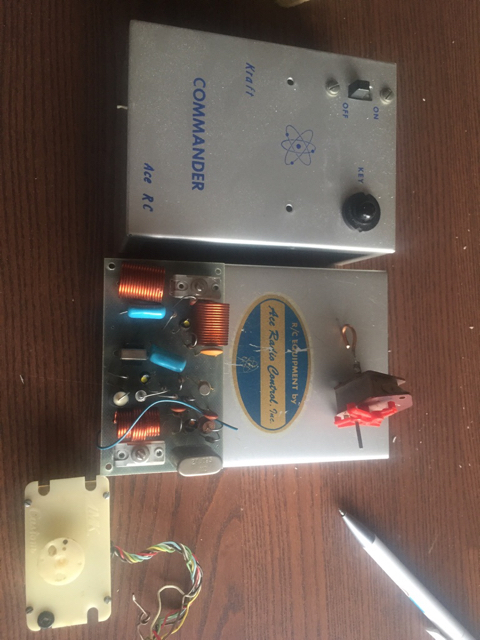

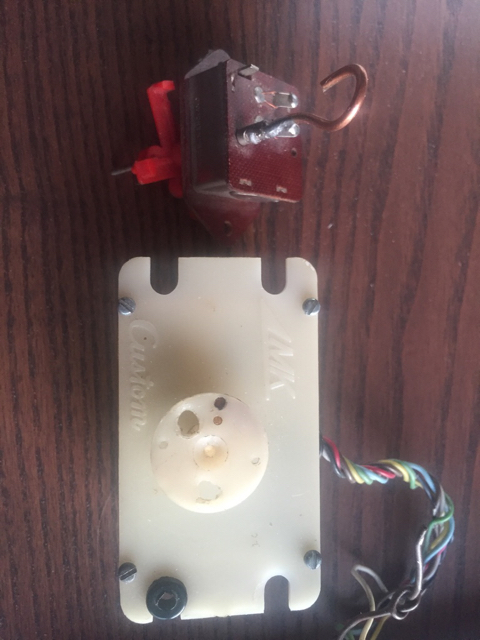

    Intussen nog wat leuks uit de winkel van van Evert, ooit aangeschaft in 1965 door mijn broer Image1585591116.892472.jpg Image1585591177.631531.jpg Image1585591208.111459.jpg


    Sent from my iPhone using Modelbouwforum.nl

    Bruno van Hoek en Frans Bal vinden dit leuk.
