P-80 Shooting Star RBC-kits turbine conversion

Discussie in 'Turbine aangedreven' gestart door Hans Rijkuiter, 5 dec 2022.

  1. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    P80 Shooting Star scale 1/7,66
    Deze nieuwe kit van RBCKits zag ik op Facebook voorbij komen en dacht meteen das een mooi winterproject.

    For 90mm Midi fan Evo edf and 8 cells 5000 (a FMS unit or equ will not work in rbckits edf jets)
    Met de bedoeling met de KT45G4+ daarin te gaan bouwen .
    Ik had al verschillende EDF conversion bestudeerd van 90 mm EDF piep Viper en piep T33 versies maar piep en turbine voelt toch niet zo goed.
    De bouw vordert al aardig maar had nog geen gelegenheid gevonden voor een bouwveslag.
    In oktober heb ik de kit besteld en deze was binnen enkele dagen al in huis. TOP!

    freekt, Frits37, henky en 3 anderen vinden dit leuk.
  2. Berto

    Berto PH-SAM Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.541
    Locatie:
    Zeewolde
    Leuk project Hans, gaan we volgen :thumbsup:

    Hans Rijkuiter vindt dit leuk.
  3. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397

    Het snijwerk ziet er prachtig uit en is van een mooie kwaliteit, licht en past als een tierelier.
    Op de bovenste foto is alles zonder lijm om even te passen.
    42103673-CA47-46B7-8BB6-1E81B36B0222.jpeg A84A833C-1FDE-4B32-AFF0-D610CAE49DE4.jpeg B05F24DF-6E70-4759-84DF-649FB37F9CA2.jpeg

    Frits37, ramses en Berto vinden dit leuk.
  4. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397

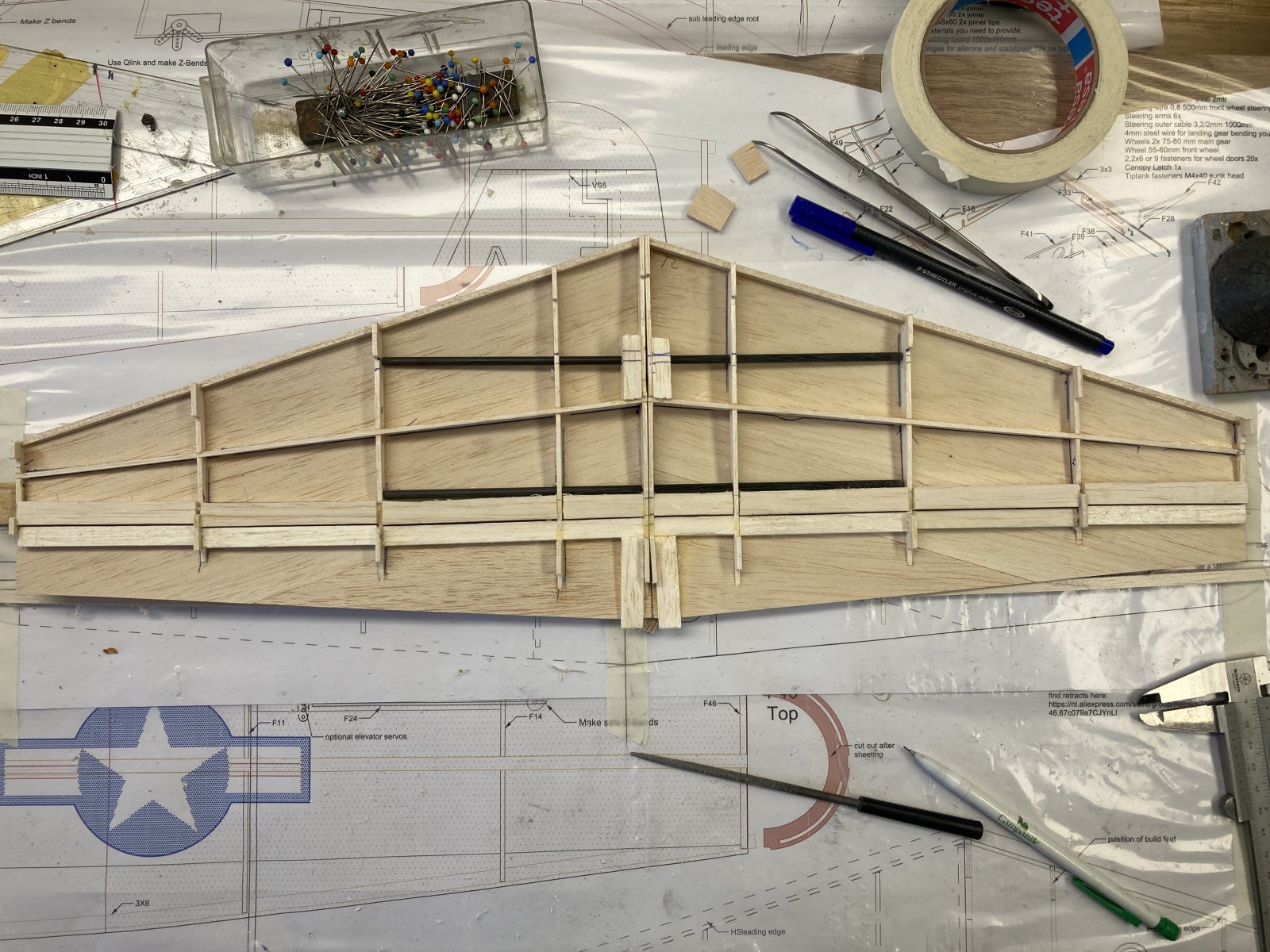

    Bij het stabilo heb ik twee 6 mm koolstof buis als ligger toegevoegd die staan niet op de tekeningen die zijn voor de EDF uitvoering.
    Ook de balza verstevigen helemaal doorgetrokken van link naar rechts zowel in stabilo als in hoogteroeren
    Ook voor de hoofdligger in de vleugeldeling heb ik iets steviger met een stalen ligger in messing! Wie wat bewaard die heeft wat , deze stamt nog van Operatie Schaal ‘94.

    ramses en Berto vinden dit leuk.
  5. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397

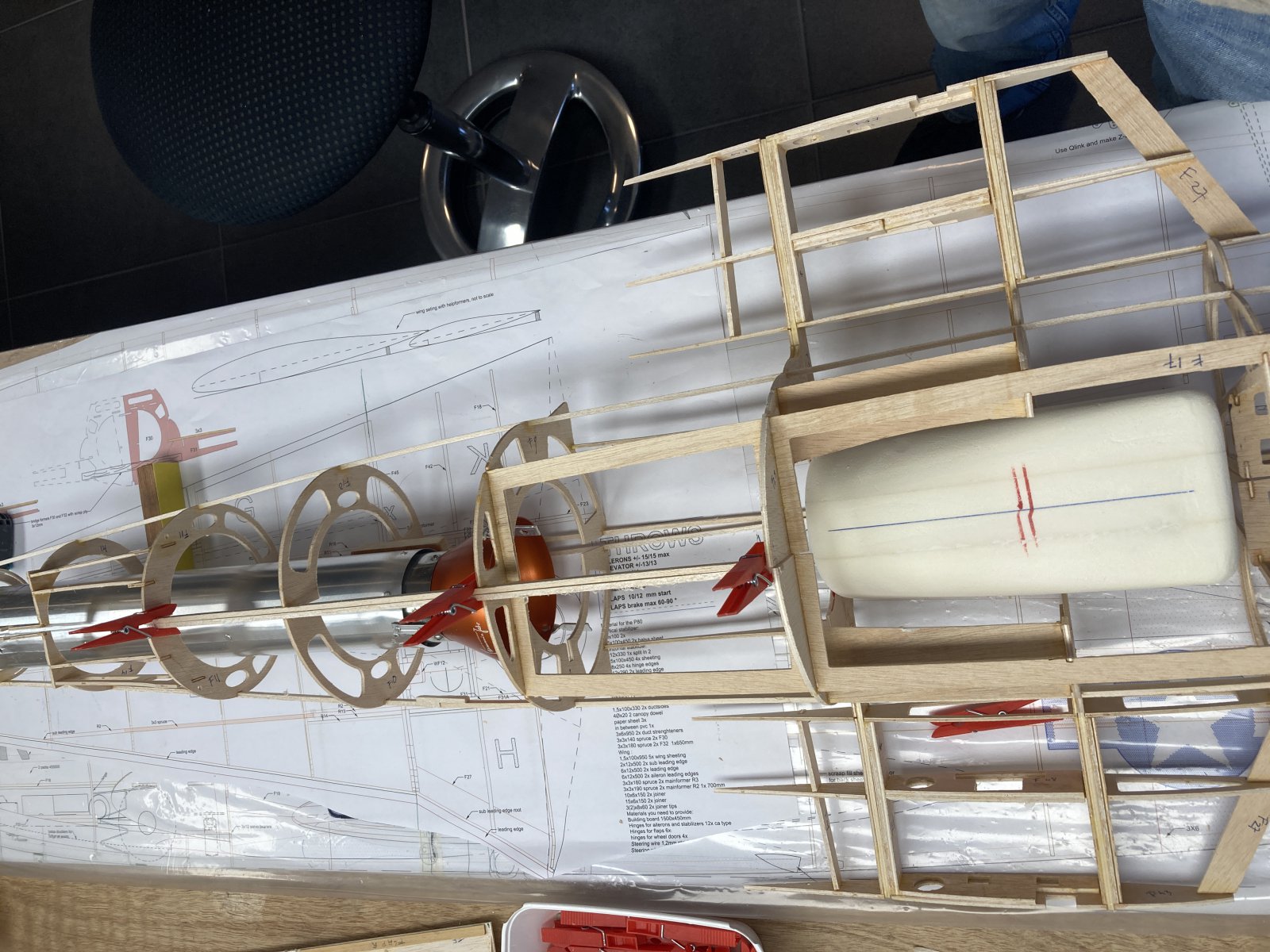

    De Grumania 30-60 dubbelwandige pijp past prima BBBBD6B1-CF27-4723-AA67-B8760E7E40FE.jpeg C574BA7C-329B-4C71-BD5C-3C7E7360439C.jpeg CB22BB00-C523-4067-9608-38E006E5DF43.jpeg F81D17FF-0FB6-412C-9AEB-00AE6E1CBBAF.jpeg C574BA7C-329B-4C71-BD5C-3C7E7360439C.jpeg 032D3BB1-35F9-470F-93AF-A7EE8C004B93.jpeg 032D3BB1-35F9-470F-93AF-A7EE8C004B93.jpeg 627D901E-C6CC-4D82-B0BD-BD3CD4C4B2A0.jpeg

    henky, ramses en Berto vinden dit leuk.
  6. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    En natuurlijk de Kevlar tank zoveel mogelijk op het zwaartepunt! 69459DEB-4A51-4423-9D38-68397821A8DE.jpeg 52BB24B6-D34C-475D-8576-6093DFA87EFA.jpeg 015B94B4-5944-4550-915F-1EDC47D3AED6.jpeg
    Beetje passen en meten met een 600 ml tandje voor de maat.
    En dan met roofmate aan de gang. 93881F77-4C13-4586-B4EC-4C0D3665DAEF.jpeg hopelijk tussen de 1200 en 1300 ml E4C5071A-1ABD-463B-9400-4C4B1B2BCEEE.jpeg 2F1E74EA-88CD-4AE9-AD87-D131FE40BFA7.jpeg 9B5822FF-2C8C-4842-A379-8A1F6A91DFDC.jpeg 54556D95-7E52-4D35-A24C-CB730B1AB254.jpeg

    Bij Finalmodelbouw.de de InterAico aansluitingen en de clunk gevonden D60A39AA-3267-4FDF-97B8-7BB39B8B958E.jpeg


    Bijgevoegde bestanden:

    henky, Tadango, AHoogendijk en 2 anderen vinden dit leuk.
  7. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    67D1F7F9-ADEE-4241-B87E-DB7FBF36A17D.jpeg 1B6151C4-3E04-4383-931D-A9AA99047262.jpeg
    passen en passen en nog eens passen ,volgens mij past het
    97B72C32-0943-40A1-96A6-199EEFF8CE61.jpeg D5221040-23BB-49AC-B9D5-2D2C4079E537.jpeg
    Kielvlak opbouw is simpel en strak ,toch maar koolstof pijp 6 mm ,kon ik niet laten.

    Frits37, ramses en Berto vinden dit leuk.
  8. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    Servo’s met een alu beugeltje(gamma) op een 3 mm vliegtuig- multiplex beetje bollenschuur en deze op de indekking en aan een spant gelijmd.
    Niet vergeten een frame voor een luikje te maken boven de servo en voordat de indekking erop gaat.
    9A2A073B-4BFC-453F-95E0-43A4FAC01B29.jpeg 2A1BFBAB-3FE2-42BF-B0E1-9A6D7A1BCA58.jpeg De romp staat nu op de bijgeleverde steun hulpstukken ,ook voor eentje en achter twee.
    Staat heel stabiel en de romp is mooi recht uit te zetten.

    Even de zaag er gedeeltelijk door voor een groter uit een stuk bestaand luik.


    Het boven dek luik in zijn geheel met lijm en knijpers vastgezet. 3A992AD9-E78C-4B7D-A6C5-D2AE2ACFD66D.jpeg

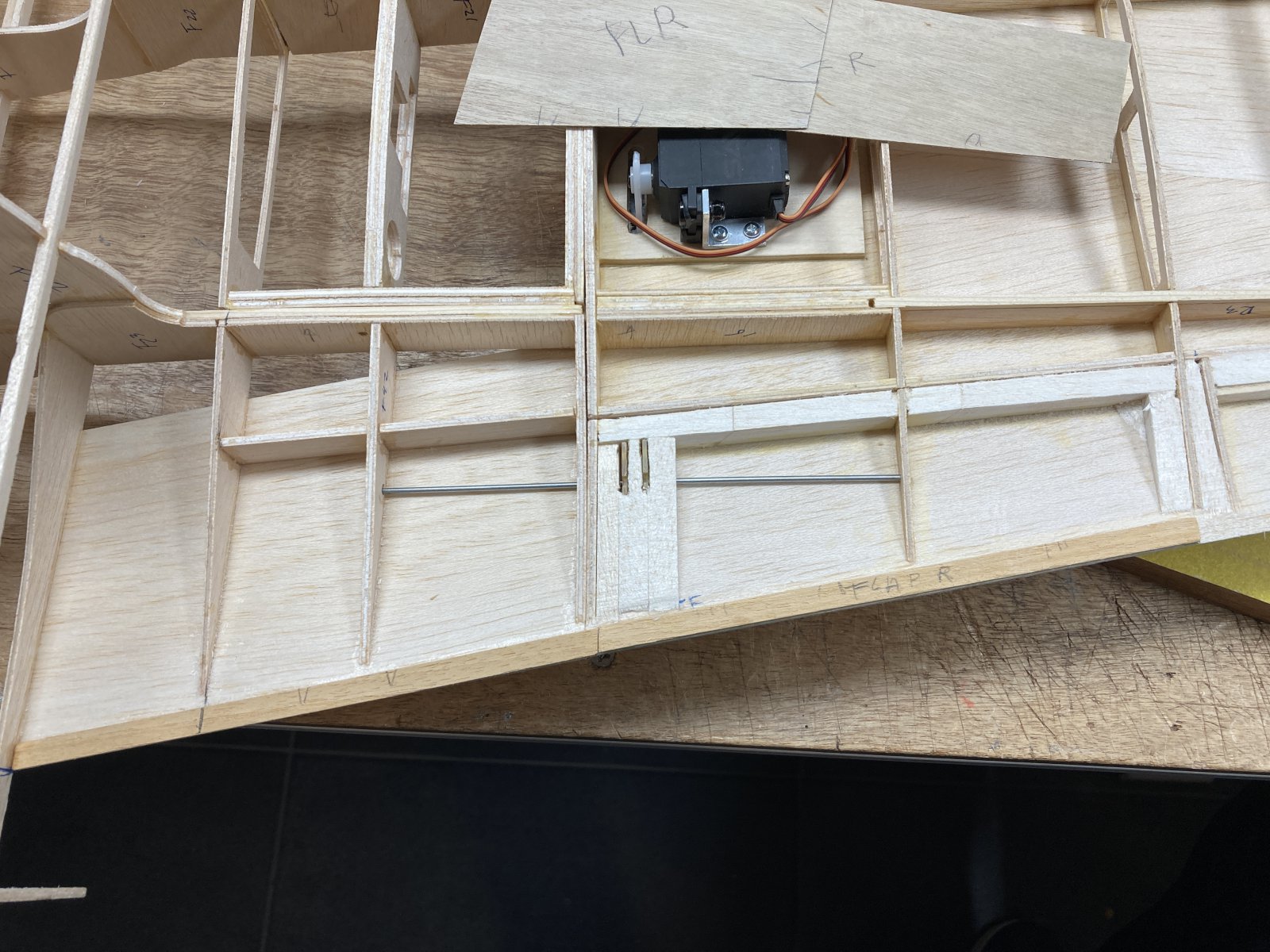

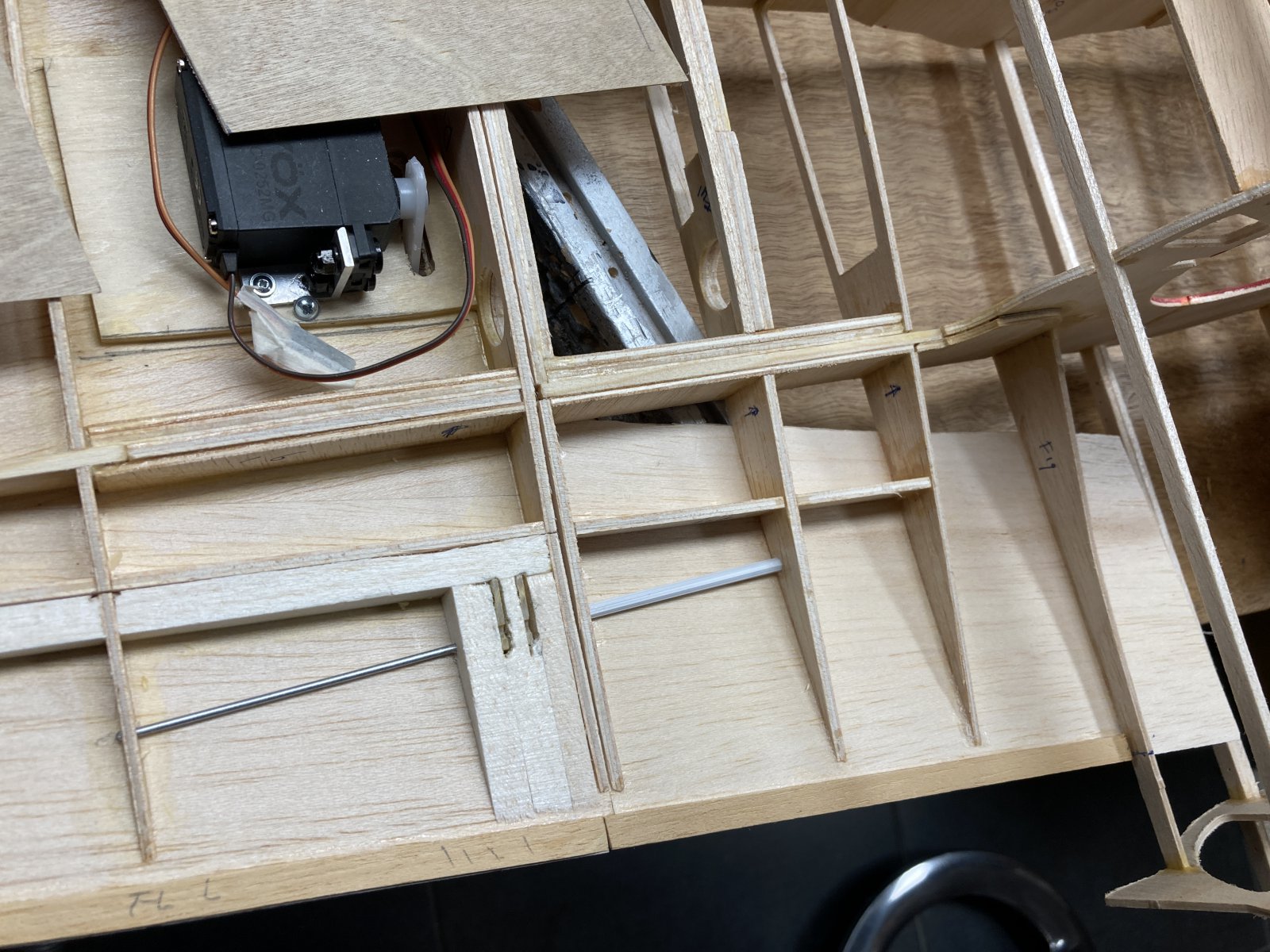

    Hier alvast de hoogte roer aansturingen op ongeveer goed in de romp ,nog niet gelijmd. 5EFC5835-37E8-4261-8977-CD3729568D16.jpeg

    Flap verbinding pen in 3 mm abs pijp

    Op de bovenkant van de flaps zit 0,5mm hard triplex voor de split flap uitvoering.

    Laatst bewerkt: 6 dec 2022
    beemstra, Frits37, ramses en 5 anderen vinden dit leuk.
  9. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397

    Nou had ik nog een tank bodem plaat en dir paste bijna,dus klein stukje eraf en Bob is your unkle 2E1DEC00-9F12-4939-BD44-2D1AA32FD461.jpeg 2A0B47C9-4E52-4666-B914-F7623A45C220.jpeg
    Hier zie je ook de magneten in de kap,drie aan weerszijden. 70AE2E7F-0F6B-4433-89B6-72C4803246B4.jpeg 545DAFB8-4B4B-41A0-A0F4-2F38FB3B06BC.jpeg 02C83C26-52DF-484D-AC59-A32465D0E010.jpeg
    De stroken zijn bijgeleerd en deze heb ik gewogen . Eentje is 9 gram ,de zwaarste en dan ook tevens het hardste balza,
    De meeste zijn 6 en 5 gram en een stuk op 4 zijn 4 a 5 gram. Die van 4en5 gebruik ik voor achter het zwaartepunt en daar waar er erg veel draaiing en bochten in moeten. Voor het zwaartepunt zoveel mogelijk de zwaardere stroken.

  10. Bruno van Hoek

    Bruno van Hoek Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    23 aug 2002
    Berichten:
    9.760
    Locatie:
    Almere, MVA (ex-Daedalus Amsterdam)/G&E/F23D
    Good thinking! :thumbsup: :yes:

    Hans Rijkuiter vindt dit leuk.
  11. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    FB84F9A3-5C9A-4523-8302-0F338590347B.png A15CB013-1411-433B-A40D-8B78983AA422.png 52DAC75C-5DA4-4D39-91F7-41CD85FBDA7F.png C2188E6C-5FA8-41C5-BDD9-DF112E76B97F.png E070E81C-09BA-4E40-A651-EBDCFA175F9F.png
    Walk around foto’s van de poten en wielen.
    Er is ruimte voor een beetje meer op schaal dan op de tekening van de EDF uitvoering.
    166E4A49-AC11-4ED6-9CAD-DA3D6524CCD1.jpeg 175589BB-28E5-4636-A559-1EB21353F6D4.jpeg

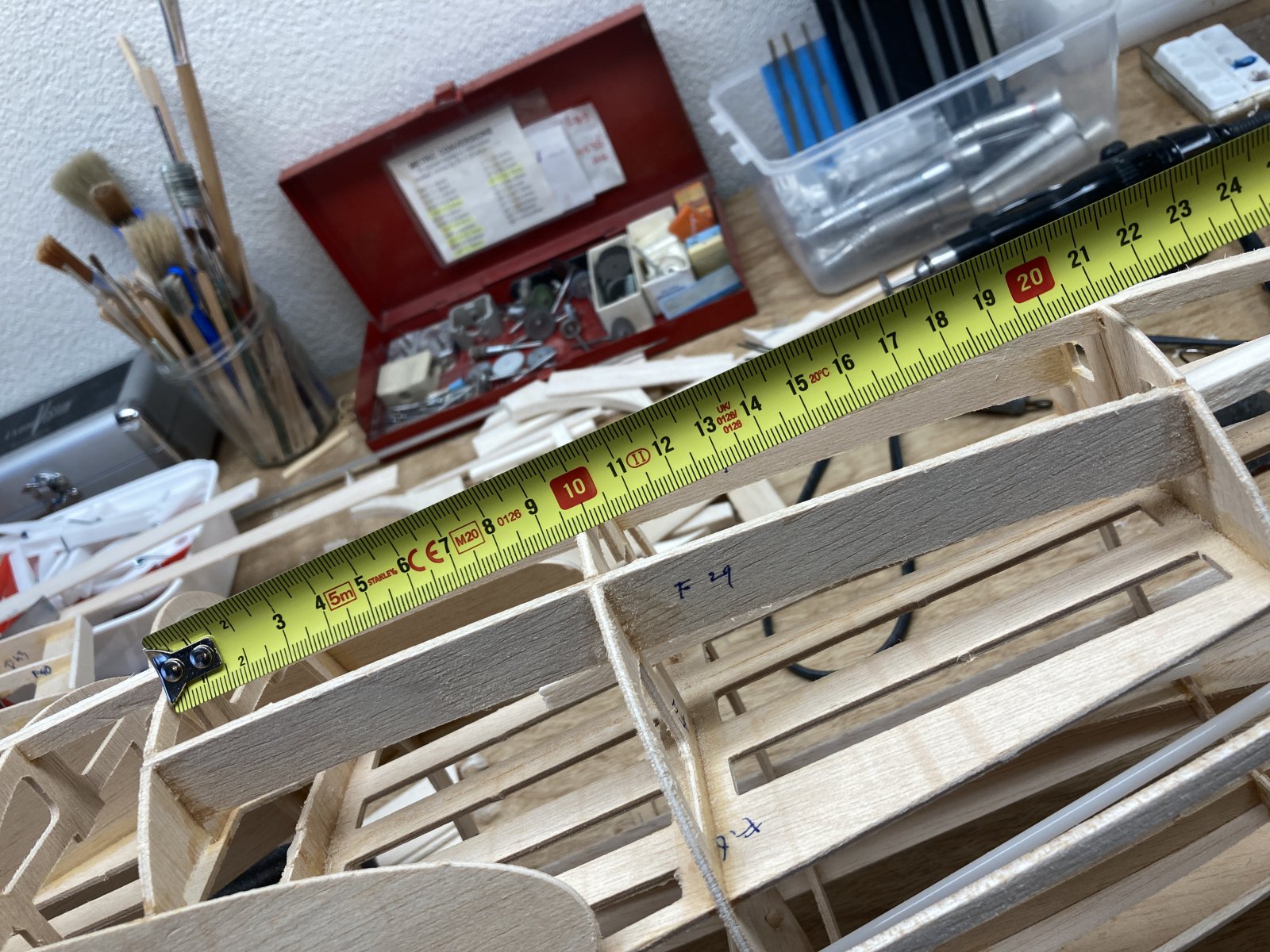

    D40416E6-A5C1-4367-8718-C7B01C084B57.jpeg 2A5AB132-FDB4-4A2D-AE39-5008C4AE711C.jpeg

    ramses vindt dit leuk.
  12. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397

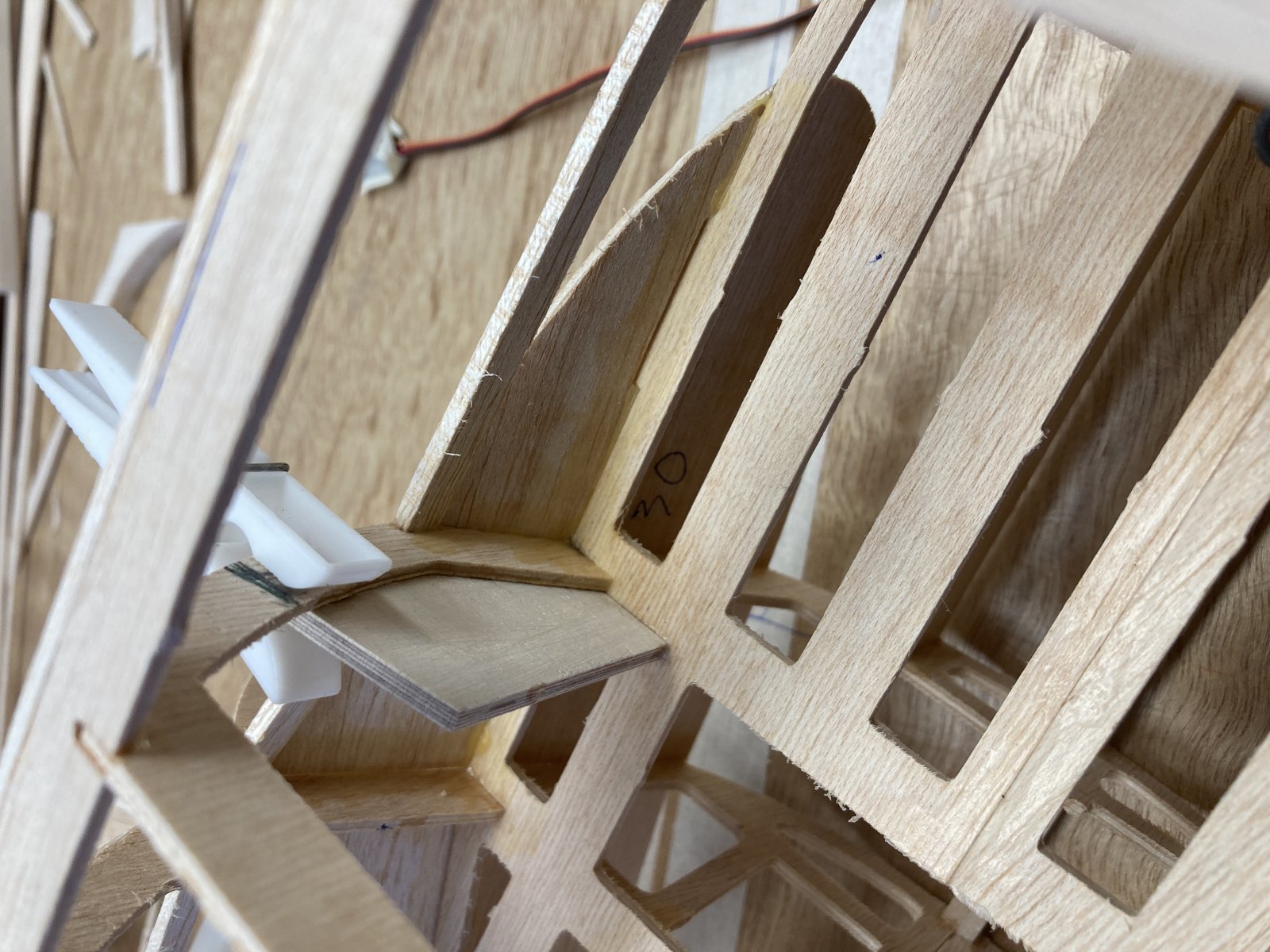

    E8778BE5-C618-44C9-A418-415764EA4275.jpeg 1C7858DD-9045-4FC7-AC2B-0BC653DAFECB.jpeg 6DD6ED49-C153-413F-9BC3-8F3607F3FF89.jpeg 8CE59D2A-D75A-468F-86E6-ED8BE5AAE452.jpeg 37C5304B-3858-4ABA-B4D8-42159EB4BA88.jpeg 46EDAC06-A305-4527-B679-4A0BEC1617BC.jpeg
    Hoogte roer servo’s zo ver mogelijk naar voren gezet met hardstalen Bowden kabels van OK-MODELS.
    Tray van 3 mm berken multiplex vast aan de spanten en vloer met 30 min Zapp.

    Frits37, Berto en ramses vinden dit leuk.
  13. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    8AB5390B-14BA-4698-A1A8-5503AEAA2428.jpeg 0080DA44-2A6B-4668-88FD-07D885D93AE6.jpeg 53D6C9A1-5B56-4AFA-9E2F-B49D12817F80.jpeg

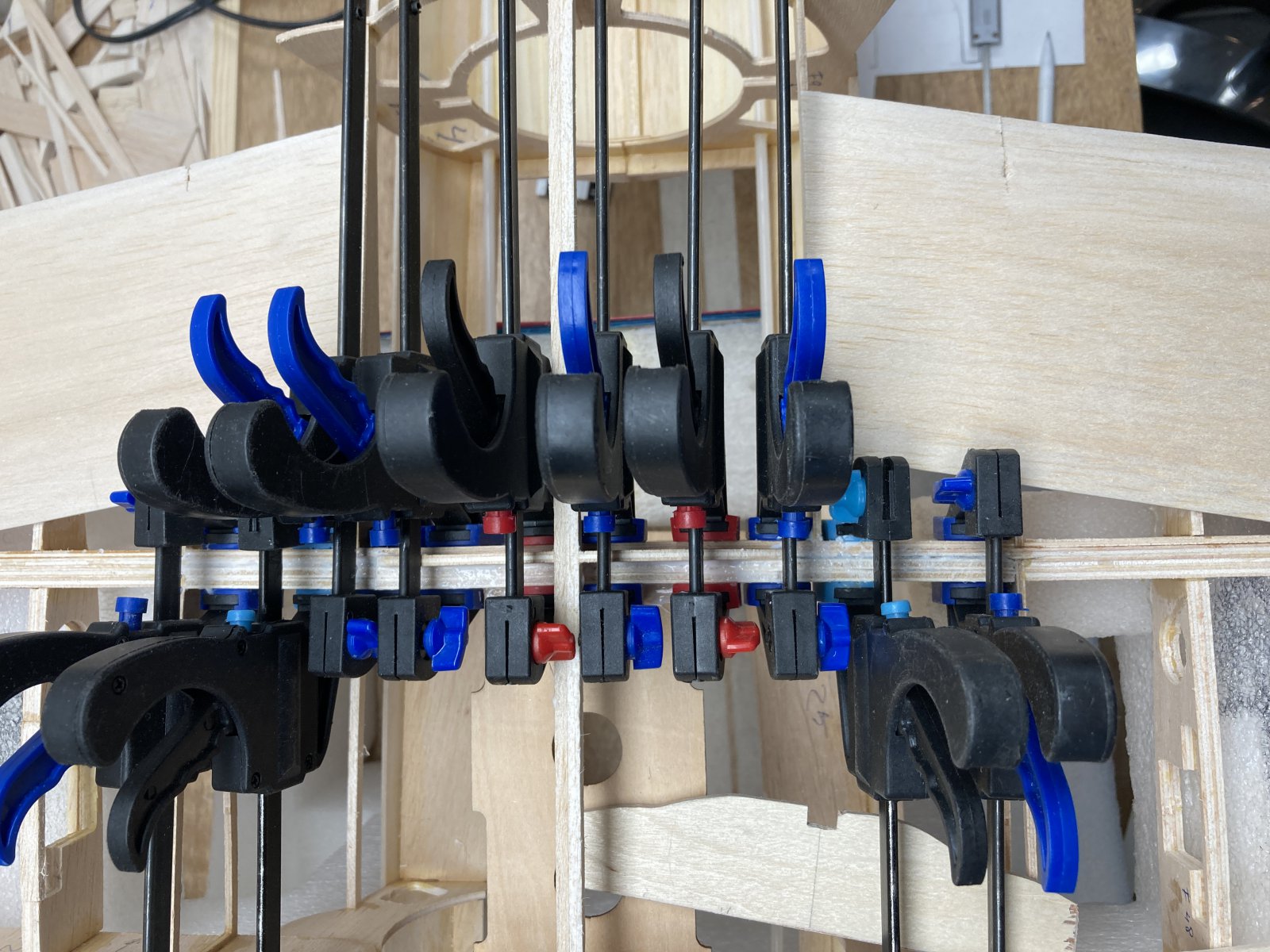

    De beide hoofd liggers heb ik toch wat met extra 3 mm berken triplex en de bijgeleverde lichte 3 mm stroken verlijmd.
    Voor mijn gevoel beter.Maar misschien niet helemaal noodzakelijk?!
    D8E20262-91FF-4238-A41F-07FDA27AE976.jpeg 256E788F-3A80-44EF-A178-285B9F4D6F35.jpeg B4C45B0E-7D0F-4570-983D-98EFEE4E4D89.jpeg 32322499-017B-4C1A-92DE-AC36A861B878.jpeg 4736870C-A335-4D9D-BDE5-60891549664A.jpeg


    De bovenzijde van de spanten bij de hoofdligger ook extra verlijmd met wat vuren balken. EF455B73-9392-453C-B22A-335C815A4EDF.jpeg 56D8DAF0-904A-4733-BC87-D97A7D80C212.jpeg

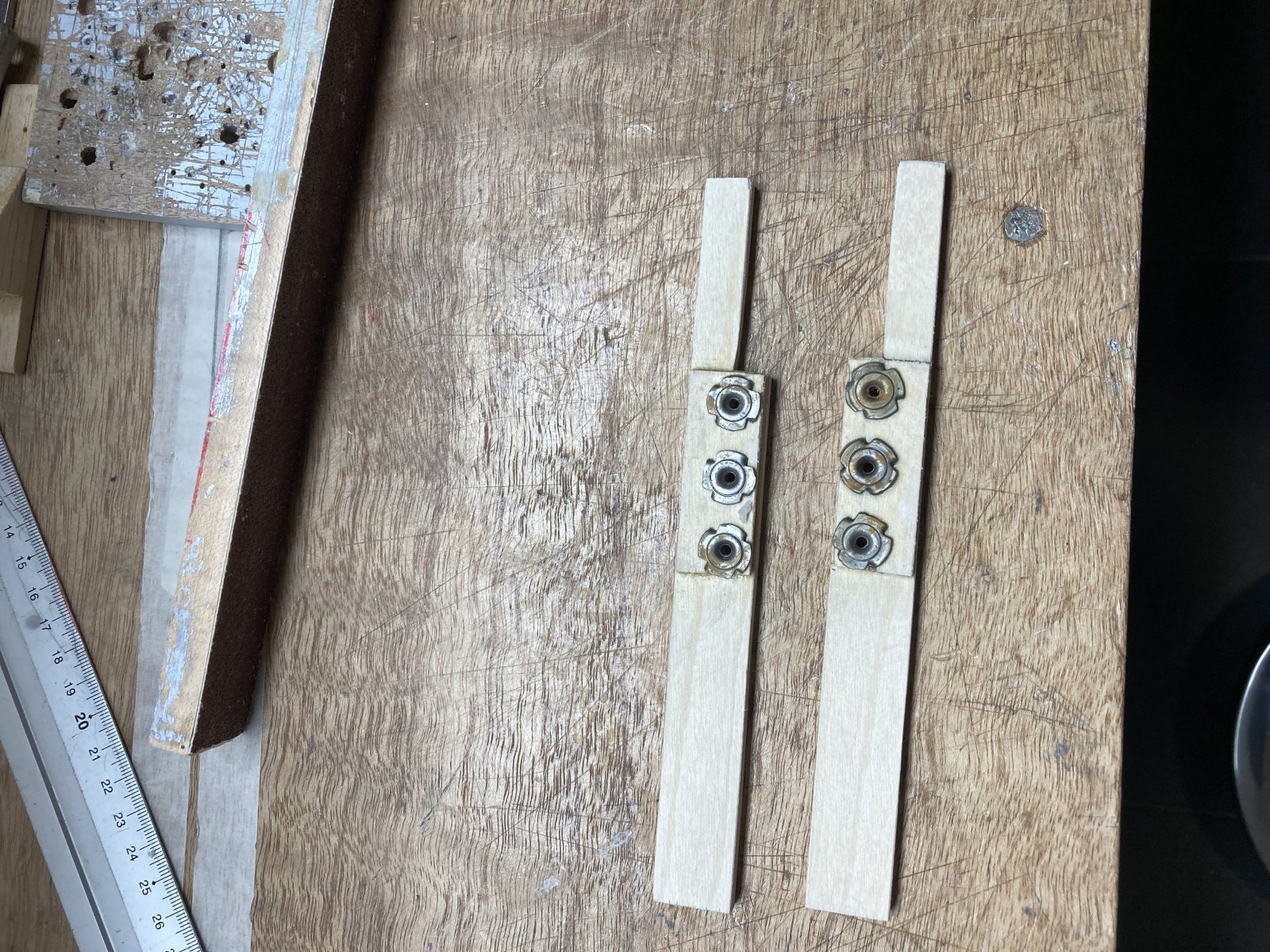

    En de turbine liggers van 6 mm berken multiplex met 3 mm verdikking bij de inslagmoeren voor de turbine bouten.

    Berto, henky, Helikapoter en 1 andere persoon vinden dit leuk.
  14. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    36FB0BCE-1AD8-40CF-ACF8-D8DD0FFA2517.jpeg A0915156-45C9-40E0-A74B-02856DC9B9BF.jpeg
    Ben lang aan het zoeken geweest bij verschillende fabrikanten maar JP-HOBBY dealer in Frankrijk heeft de meeste keus.

    101DC966-D17D-4134-9FC4-E86ED9790FB4.png 689C4EFA-6F58-46BB-A6A2-8861AAA82DBF.png 6437E690-6606-4C2E-AD13-2DF51253AC75.png



    Deze laatste van de PC 7 komt het meest in de buurt qua looks en is ook nog goed van lengte. Wel langer dan op de tekening maar er is ruimte en voor op gras is dat niet recht erg! Des te minder troep en poep aan de gat niewaar!


    Bijgevoegde bestanden:

    ramses en Berto vinden dit leuk.
  15. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    Luikje vergeten.Van te voren is makkelijker dan achteraf! 3ED9F7A6-D00F-42D3-B7DB-AC2CF555989B.jpeg CB455A28-1BB6-4E93-B517-9CF2FA15A33C.jpeg 313A819E-451A-4AA1-8564-7C831836C96A.jpeg








    Een aluminium pijkpje voor de kabel van de richtingsroer servo voor bescherming tegen eventueel vlam in de pijp.
    B7B9F1C8-21A5-402E-9026-2DE3FAF7D503.jpeg F617BCD8-EA05-412B-BFCD-C90609B46031.jpeg

    ramses, beemstra, Bruno van Hoek en 2 anderen vinden dit leuk.
  16. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    8D667CE3-702C-4BC9-AA59-5EF34BAA0B83.png 48285EF9-A5E6-4CAA-9D5D-E4A1F629C735.jpeg Weet iemand waar ik een klein beetje hierop lijkende onderdelen kan vinden tussen 1/7 en 1/8 ergens ?????

    Berto vindt dit leuk.
  17. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    17F6A3B9-46D4-4704-A889-08CC1755CECA.png 58077C54-3C22-4FB1-B312-6D9572E1E6DC.png FFA023D5-6B17-4B62-A8D9-4CA0DF09261A.png

    beemstra en Berto vinden dit leuk.
  18. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    98F35A78-B4DB-4579-A4DB-7644D68A6497.jpeg 9FEBFF41-3C5F-45EE-A0B3-510866F53A5F.jpeg Onder de LG nog eens 3 mm multiplex en naar een spant meer door laten lopen.Die 3 mm was nodig voor de 3 graden instelhoek van de vleugel staande op de grond. De neusholte moest 5 mm verder naar binnen, de romp in dus.
    82CD4527-A981-4510-A15B-4CED67F01EF1.jpeg 98F35A78-B4DB-4579-A4DB-7644D68A6497.jpeg 9FEBFF41-3C5F-45EE-A0B3-510866F53A5F.jpeg 325EB171-1127-45BE-A223-3F66C1D3954A.jpeg 8F4E959B-BB33-4A6A-8C48-26E1380AB2F7.jpeg


    Er is hier 5 mm beschikbare ruimte voor de neuspoot boven de retract unit. F59CA98F-5FBF-40A4-9C16-19F51EC37445.jpeg 411E4C42-9880-41B2-AAEB-8F7D0C25C10A.jpeg
    F674E049-1649-4ED8-8A7E-1F52E8431458.jpeg 0A4109FF-CCBE-419B-ACBE-39B78C60ED8C.jpeg Een malletje van dik papier kan je mooi dubbelvouwen en symmetrische deuren creëren.

  19. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    397
    Van JPHobby hadden ze in eerst instantie de set zonder remmen gestuurd I.p.v. met remmen zoals besteld.
    Bij melding hiervan werden meteen andere poten met wielen en remmen opgestuurd.
    Deze kwamen zeer snel voor de tijd van het jaar en ze zijn allen wat korter zodat er aanpassingen moesten worden gedaan zoals boven beschreven. F212A1C6-1D91-4530-BE4A-35D2B918269F.jpeg 82B9EC37-E935-4CFB-A7B3-D89F95A1CC63.jpeg
