Bouwverslag Paint-job Pitts

Discussie in 'Vliegende schaalmodellen' gestart door Mugello, 19 mrt 2021.

  1. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    299
    Locatie:
    Sittard

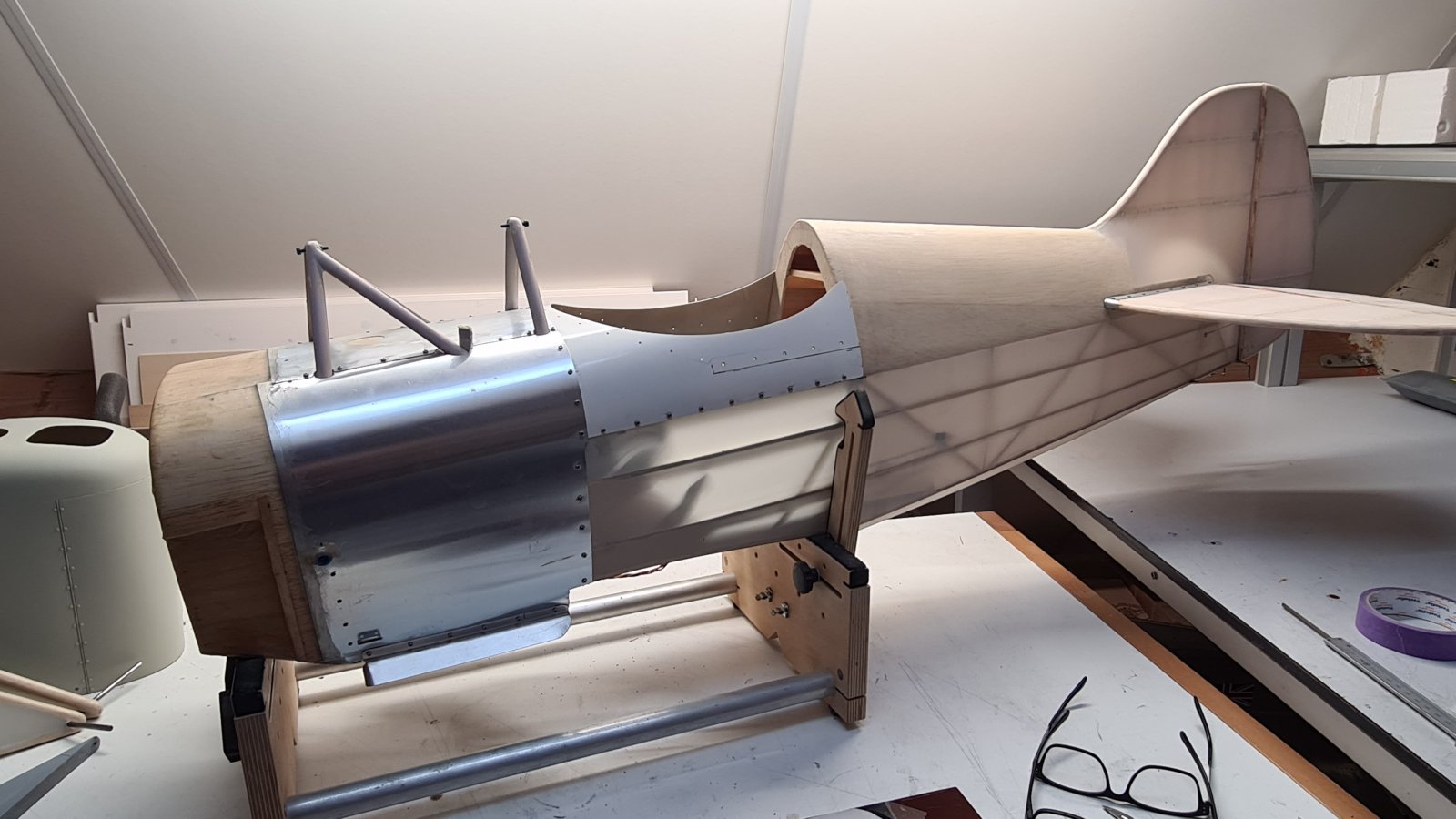

    De bouwdoos van de Pitts van Toni Clark had ik al ergens in de jaren 90 gekocht en toen ook aan begonnen. Pas in 2013 weer "van zolder" gehaald en verder gebouwd. Eind 2017 was ie spuit-klaar en dat is het punt waar bij mij de zin snel overgaat. Dus hij is blijven liggen tot deze week (zie bouwverslag https://www.modelbouwforum.nl/threads/1995-spitfire-mkix-rebuild.268594/page-14). Omdat ik van de bouw tot nu toe geen foto's heb zal ik hier ook niet al te veel kunnen laten zien. Ik probeer in ieder geval wat berichten te posten van het spuitwerk. (gedeelde smart is halve smart).

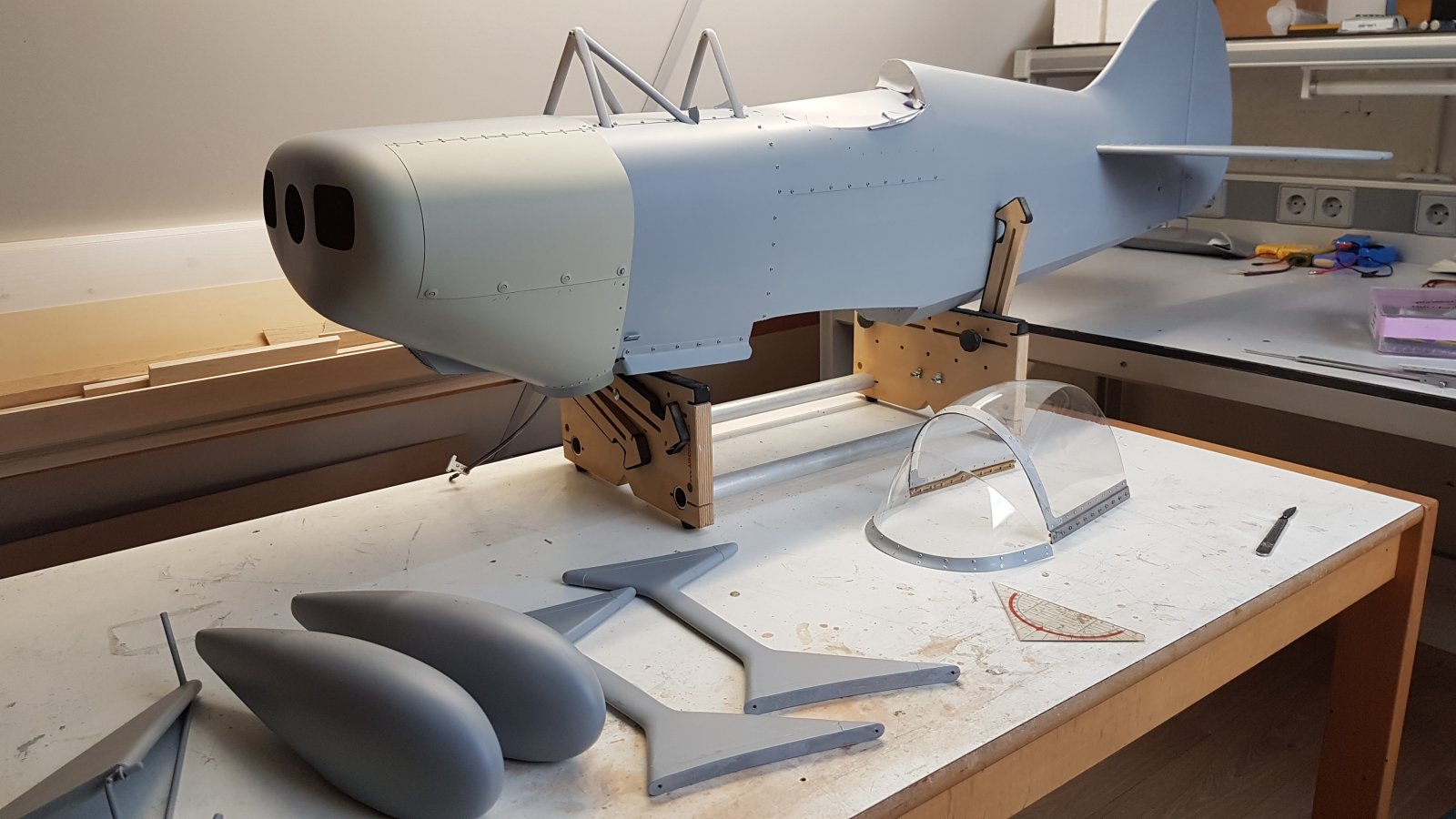

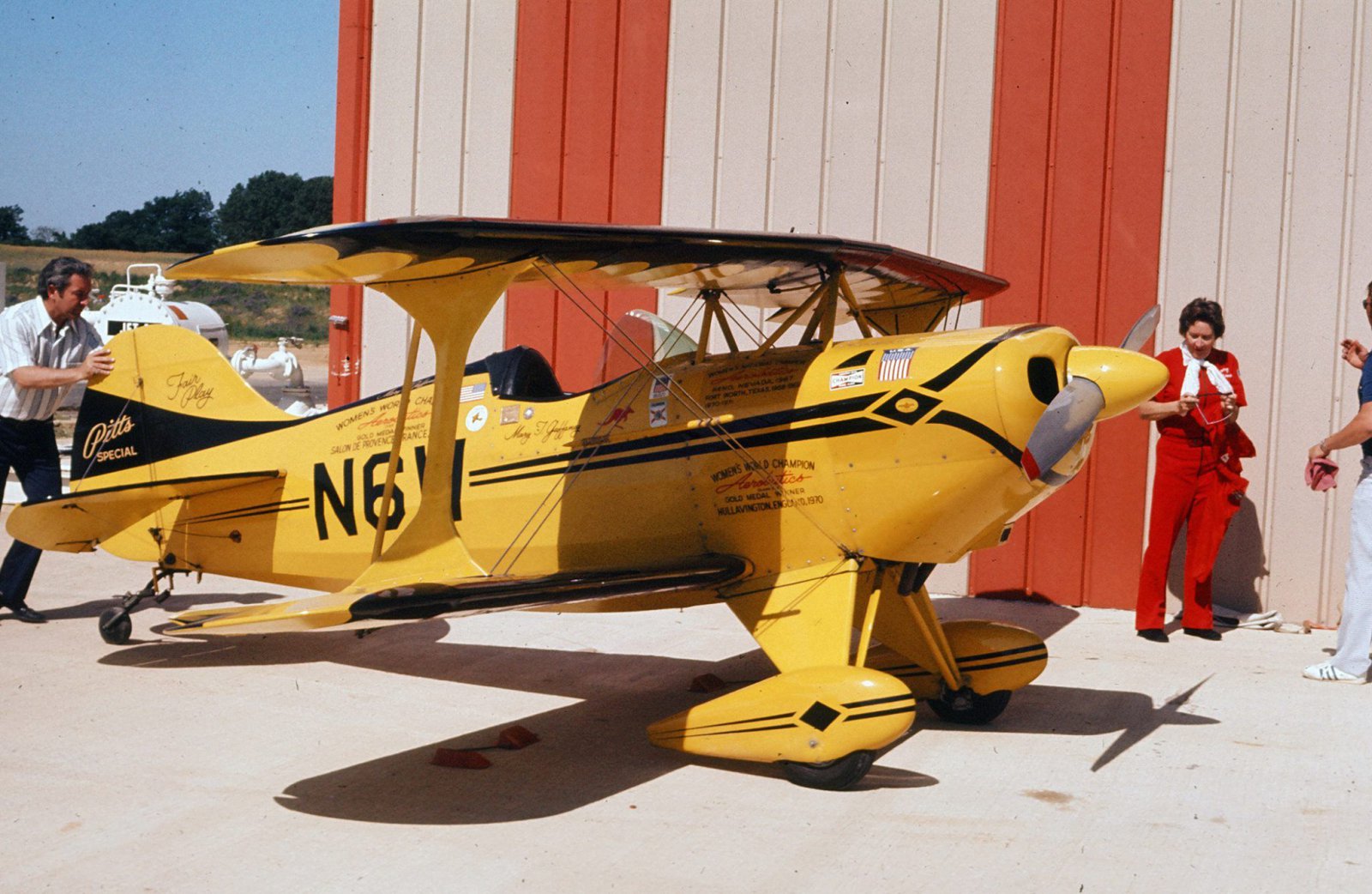

    Dit moet 'm gaan worden:

    ISOLA2 en Bart83 vinden dit leuk.
  2. Mr. Tucano

    Mr. Tucano

    Lid geworden:
    17 apr 2008
    Berichten:
    343
    Locatie:
    België
    Mooi,
    welke bespanning is er op?

  3. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    299
    Locatie:
    Sittard
    Thanks. Op de romp heb ik proficover van TC. De vleugels en hoogteroer zijn bekleed met Coverite, ook van TC.

  4. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.801
    Locatie:
    Oostvoorne
    Leuk, toch een verslagje over de afwerking :thumbsup:

    Bart

  5. roberthabraken

    roberthabraken

    Lid geworden:
    18 apr 2012
    Berichten:
    638
    Locatie:
    Tilburg, Nederland
    Gaaf! Leuk dat je 't deelt, ga ik volgen. Leuke livery gekozen, en fantastische kist zo'n Pitts! :thumbsup:

  6. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    299
    Locatie:
    Sittard

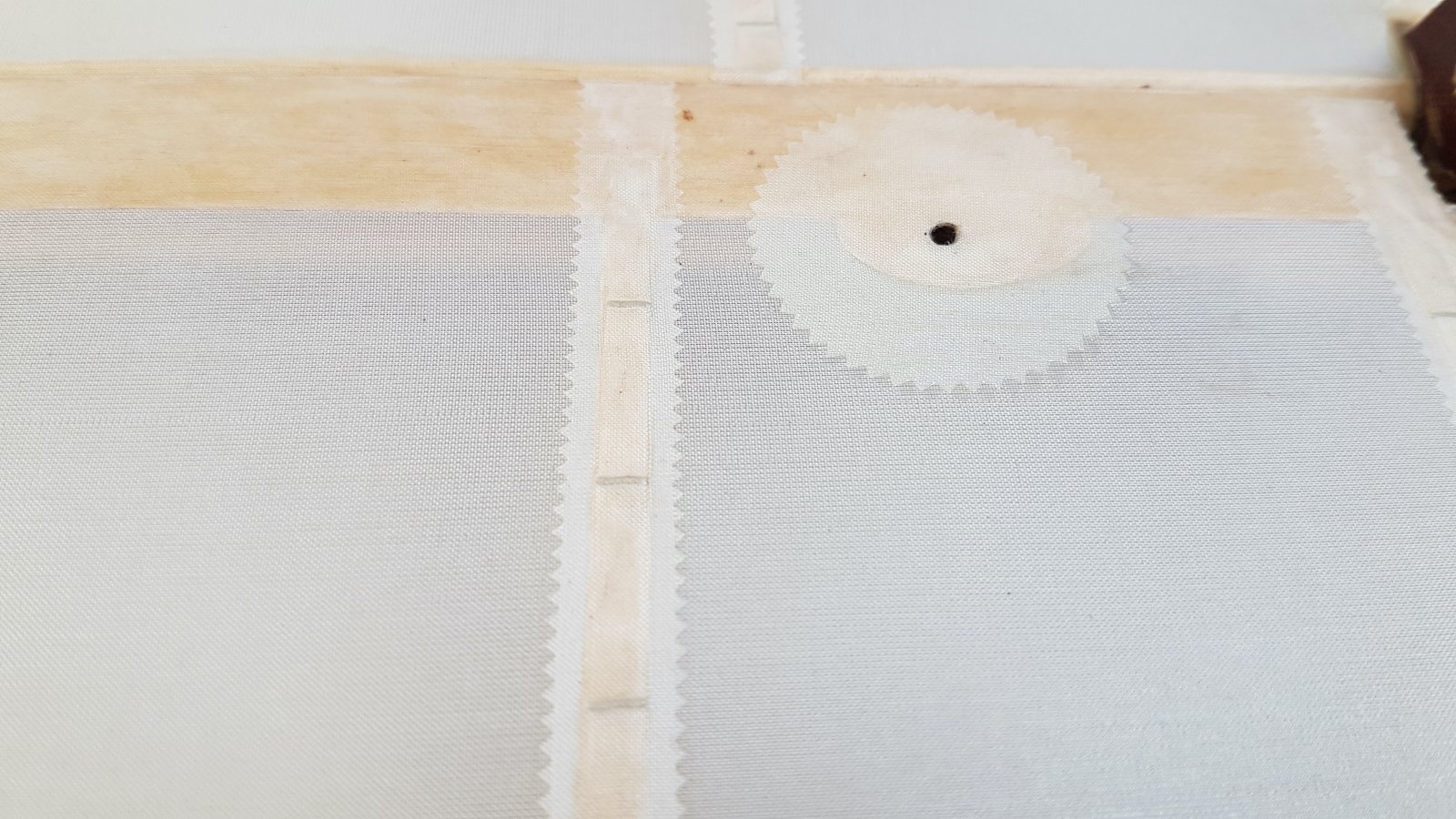

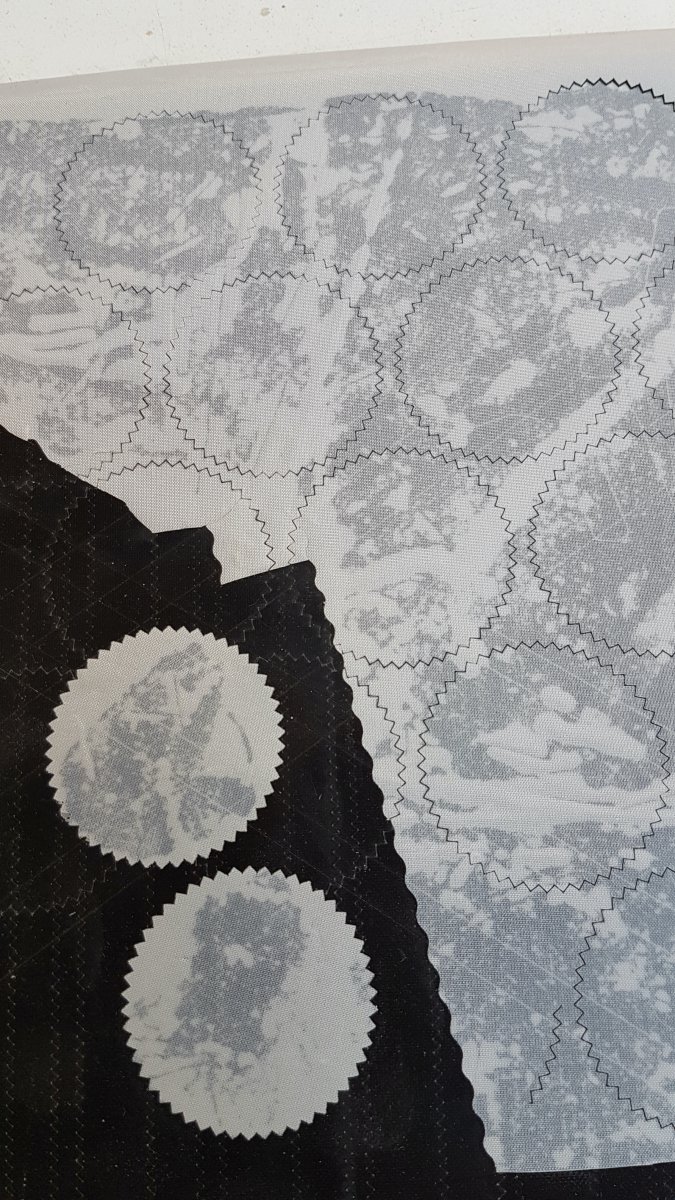

    Een stapje terug. De bespanning van vleugel en romp heb ik afgewerkt met "Zackenband". Die heb ik met een laser uit het originele Coverite/Proficover gesneden. Zo is het ook mogelijk om rondjes te maken op elke maat die je wil. Ook de onderliggende "stichting" heb ik met Coverite gemaakt. Dun touw over een lapje geplakt met sekondenlijm en dan in stripjes geknipt en op de vleugel gestreken. Daarover heen de Zackenband met de strijkbout gezet.

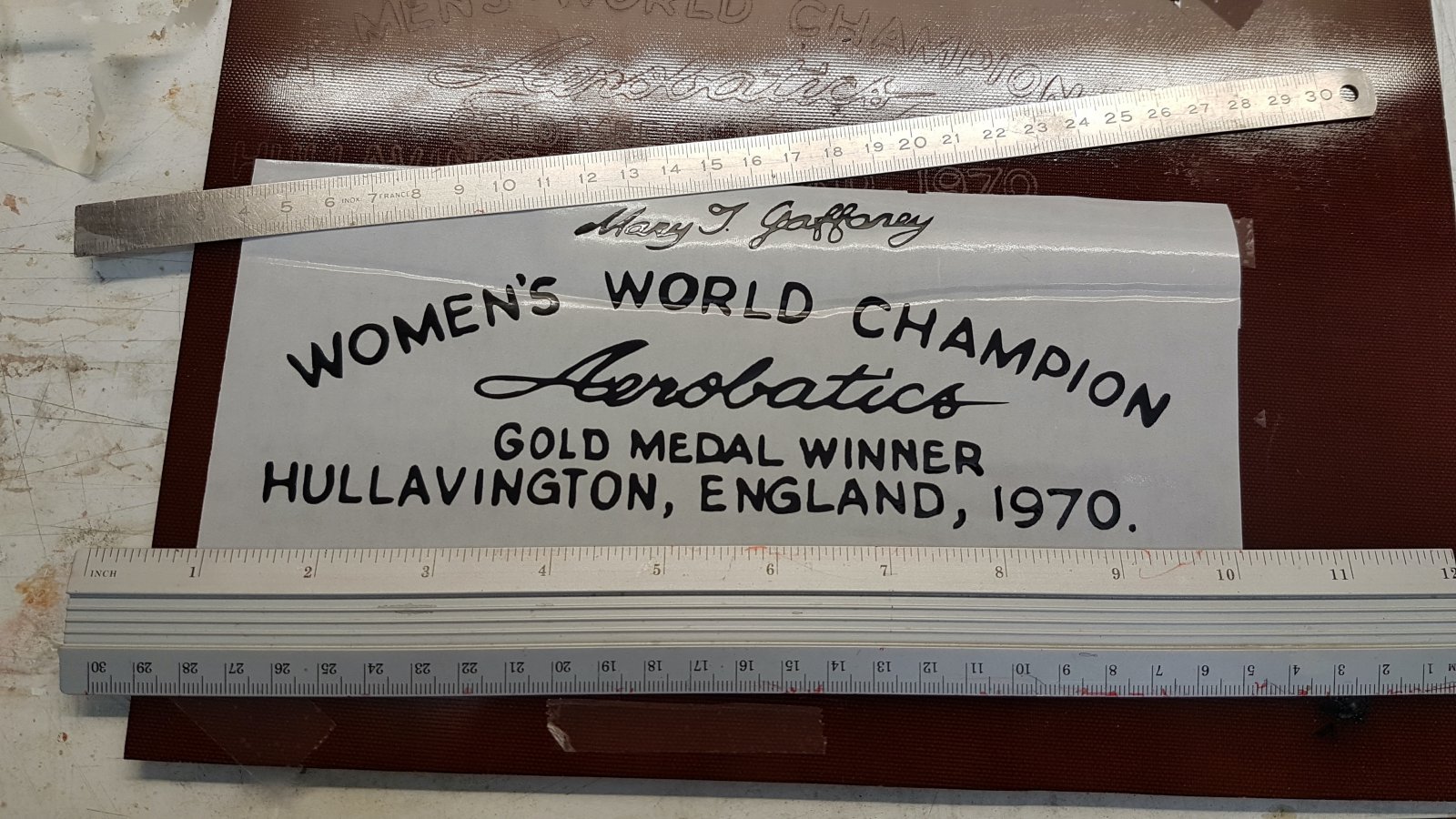

    Met dezelfde laser ook al eens een eerste sticker gemaakt uit een stuk Orafilm plakfolie:


    En afgelopen weekend de romp en wat onderdelen in de primer gezet (Motip primer). Allereerst wel de bespanning nog eens helemaal met Clou spanlak behandeld (tip van wijlen Gerhard Reinsch) om de open structuur wat beter te vullen. Blijkt te werken...


    Snel een afspraak met de spuiterij maken...


    Bijgevoegde bestanden:

    serge pot en Bart83 vinden dit leuk.
  7. roberthabraken

    roberthabraken

    Lid geworden:
    18 apr 2012
    Berichten:
    638
    Locatie:
    Tilburg, Nederland
    Knap, ziet er weer fantastisch uit!

  8. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    299
    Locatie:
    Sittard
    Thanks.
    Intussen de lak besteld en verder gegaan met stickers maken. Ik maak deze a.h.v de schaaltekening die ik bij TC ooit had besteld. Inscannen, in Coreldraw bewerken tot SVG bestand en dan uit de Orastick folie snijden met de laser. Schiet al op:

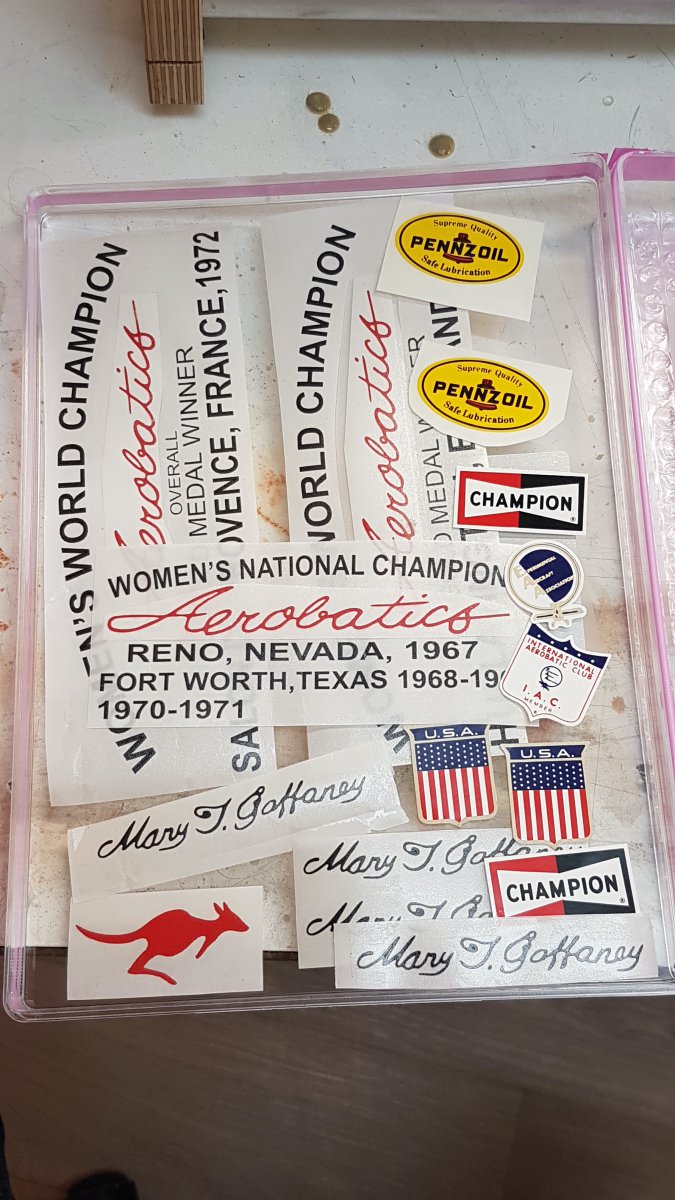

    Sommige stickers, zoals de logos en USA vlaggen komen van de originele stickers die bij de bouwdoos zat.

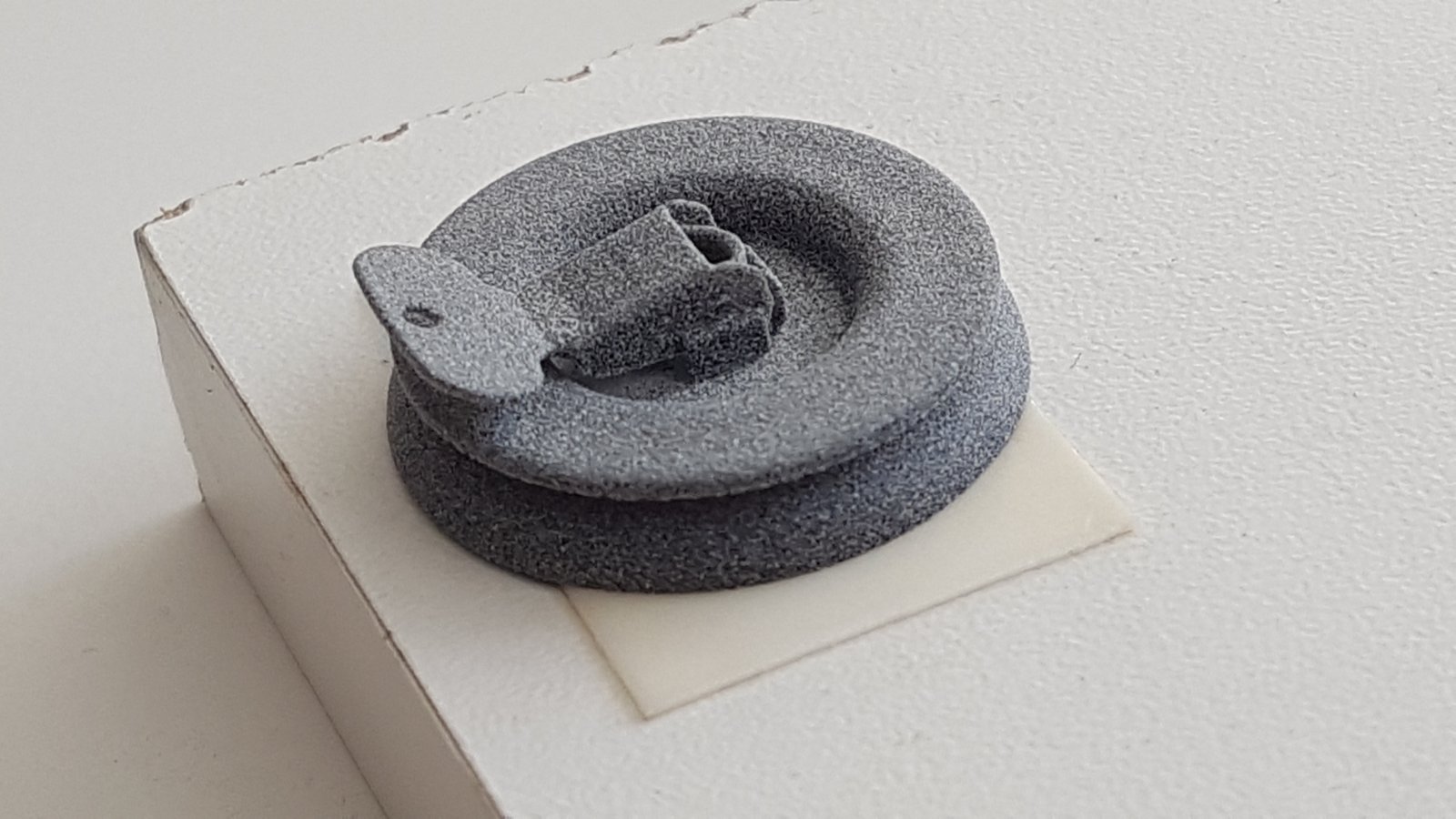

    Tevens heb ik nog de tankdop in 3D getekend en laten 3D SLS-printen in PA12 bij Shapeways. Nog een beetje ruw, maar moet nog in de primer gezet worden.

    File: https://grabcad.com/library/1-3-scale-tank-cap-for-pitts-s1s-special-1


    De lak is gisteren geleverd, maar nu wachten op wat beter weer. Kan ik nu even verder in de tuin werken....

    Fijne pasen allemaal!

    Roel

    Laatst bewerkt: 5 apr 2021
    Bart83 en serge pot vinden dit leuk.
  9. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    299
    Locatie:
    Sittard
    Bart83, M@rcel en Vale Ouwe vinden dit leuk.
  10. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    299
    Locatie:
    Sittard
    Even nog een stapje terug. Misschien leuk om te vermelden:
    Het instrumenten paneel heb ik gemaakt van zwart gecoat aluminium folie die op een PS plaat was geplakt.

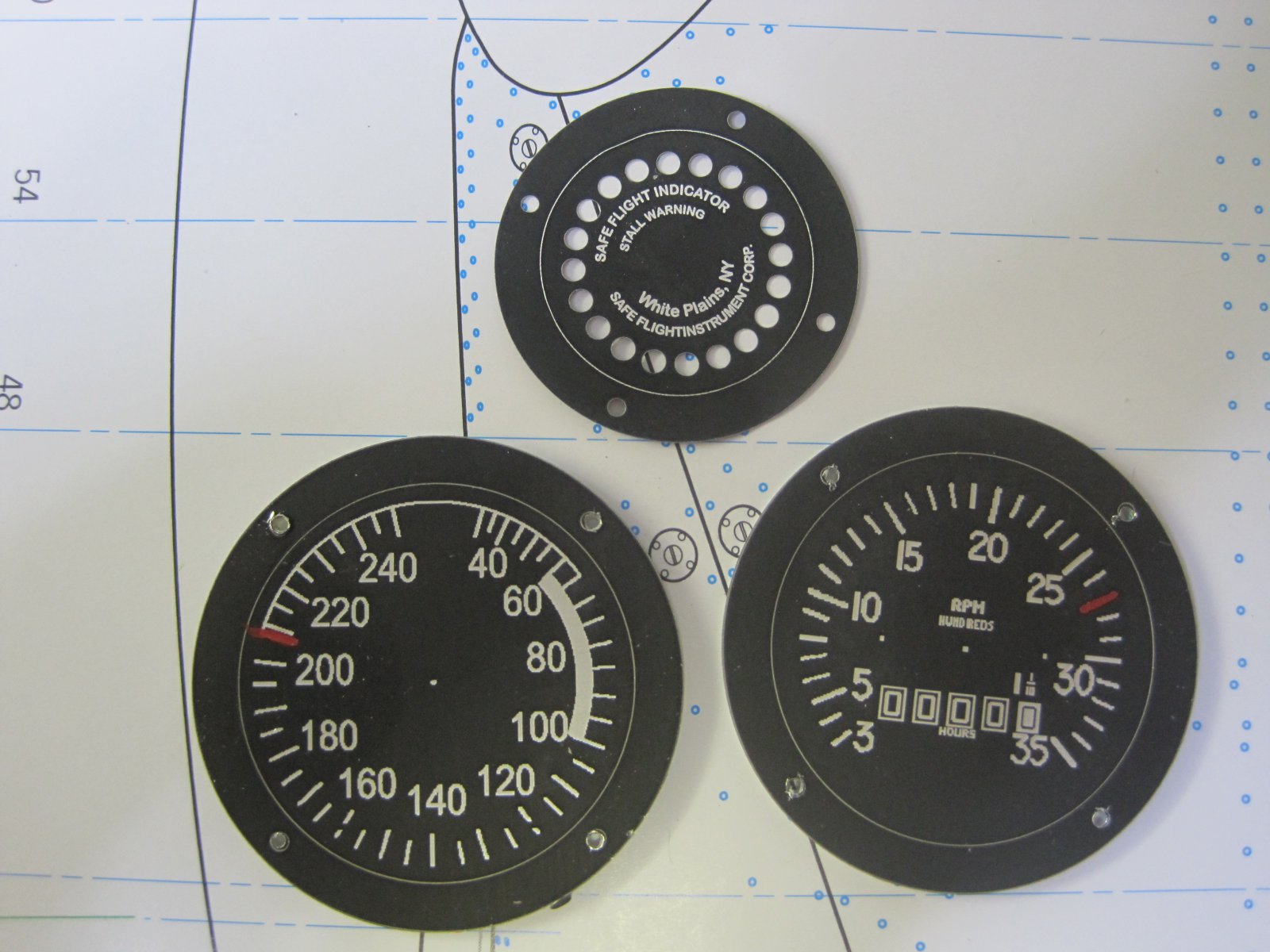

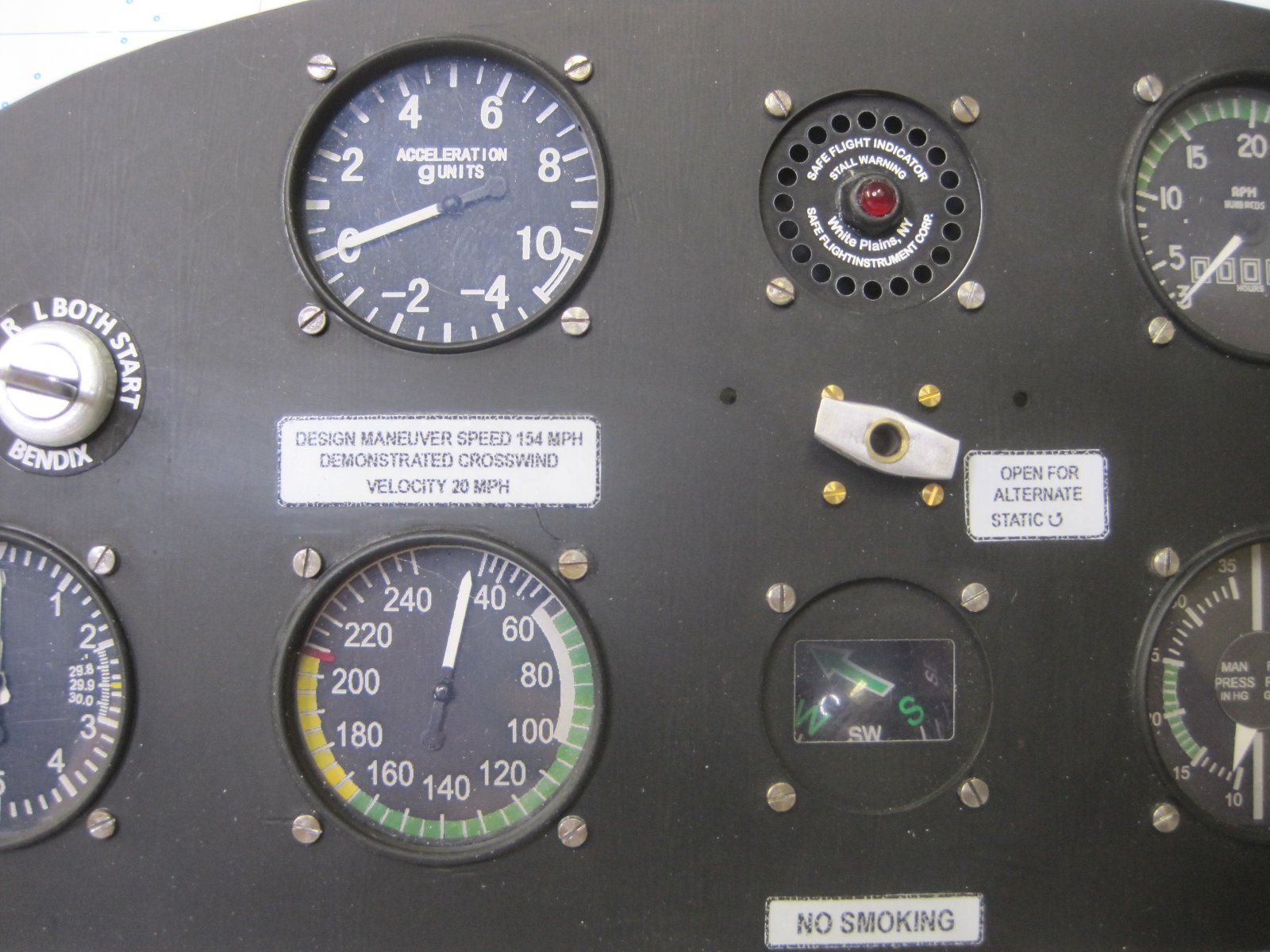

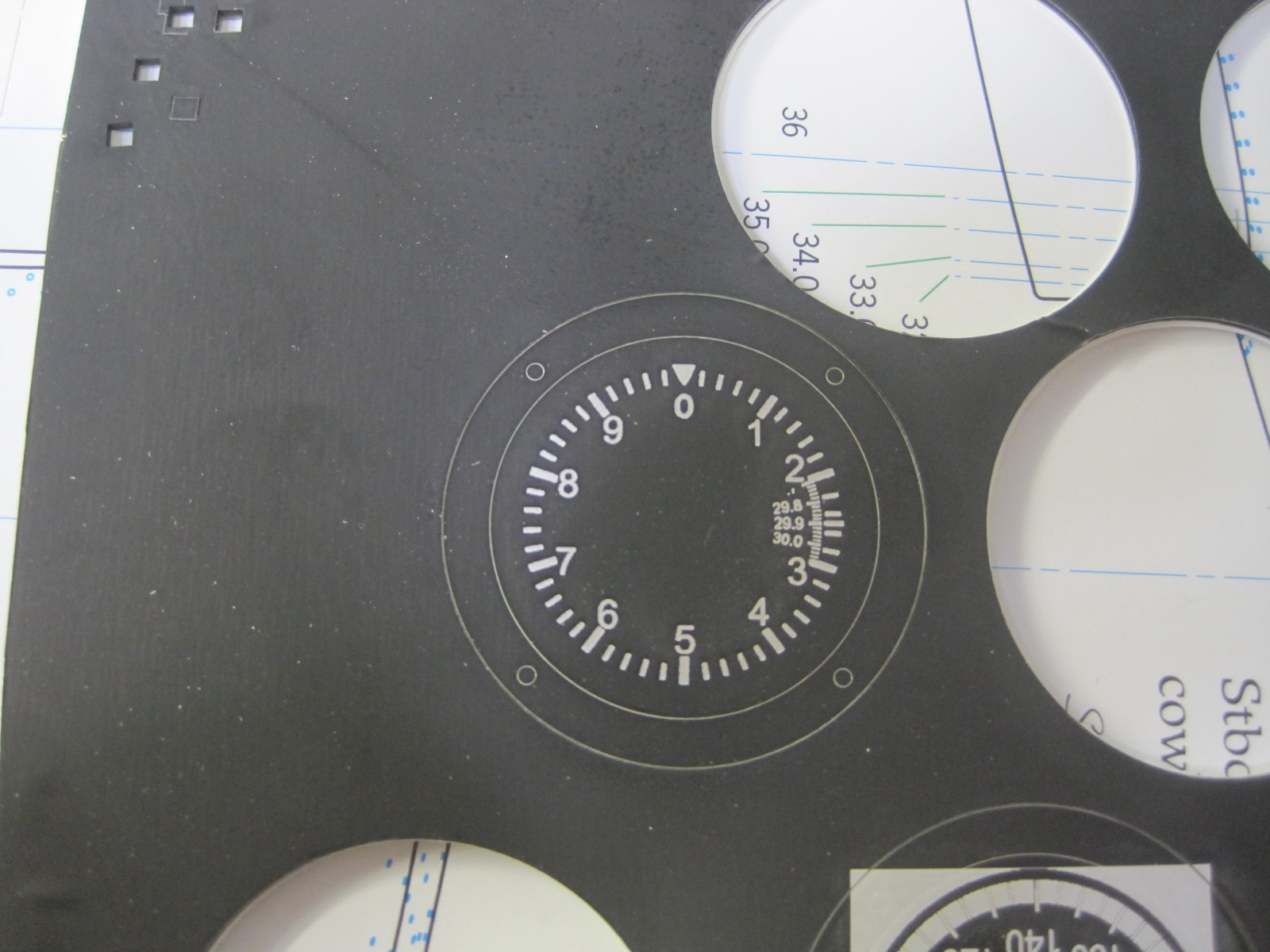

    De instrumenten zijn erin gegraveerd met een laser:

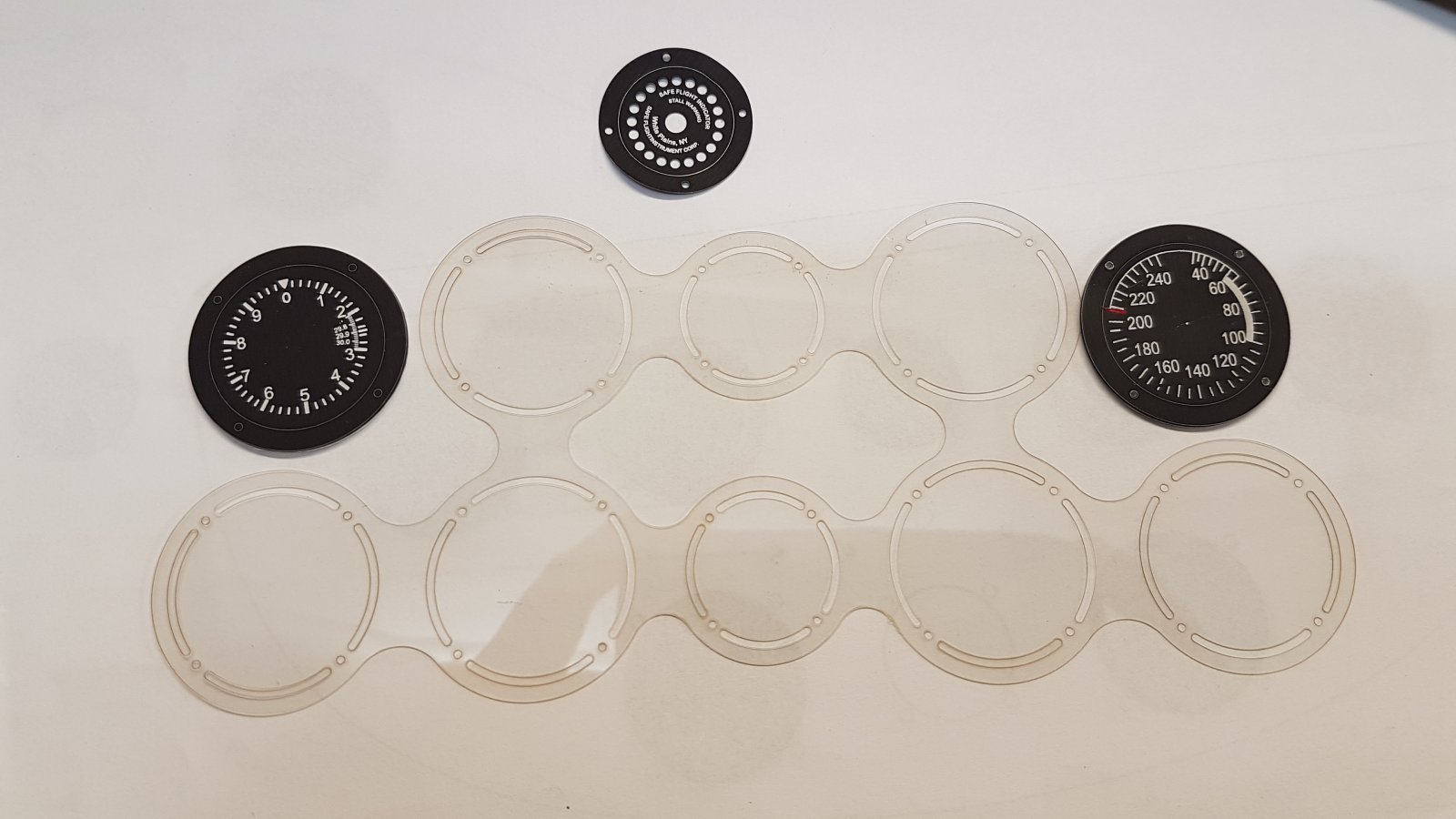

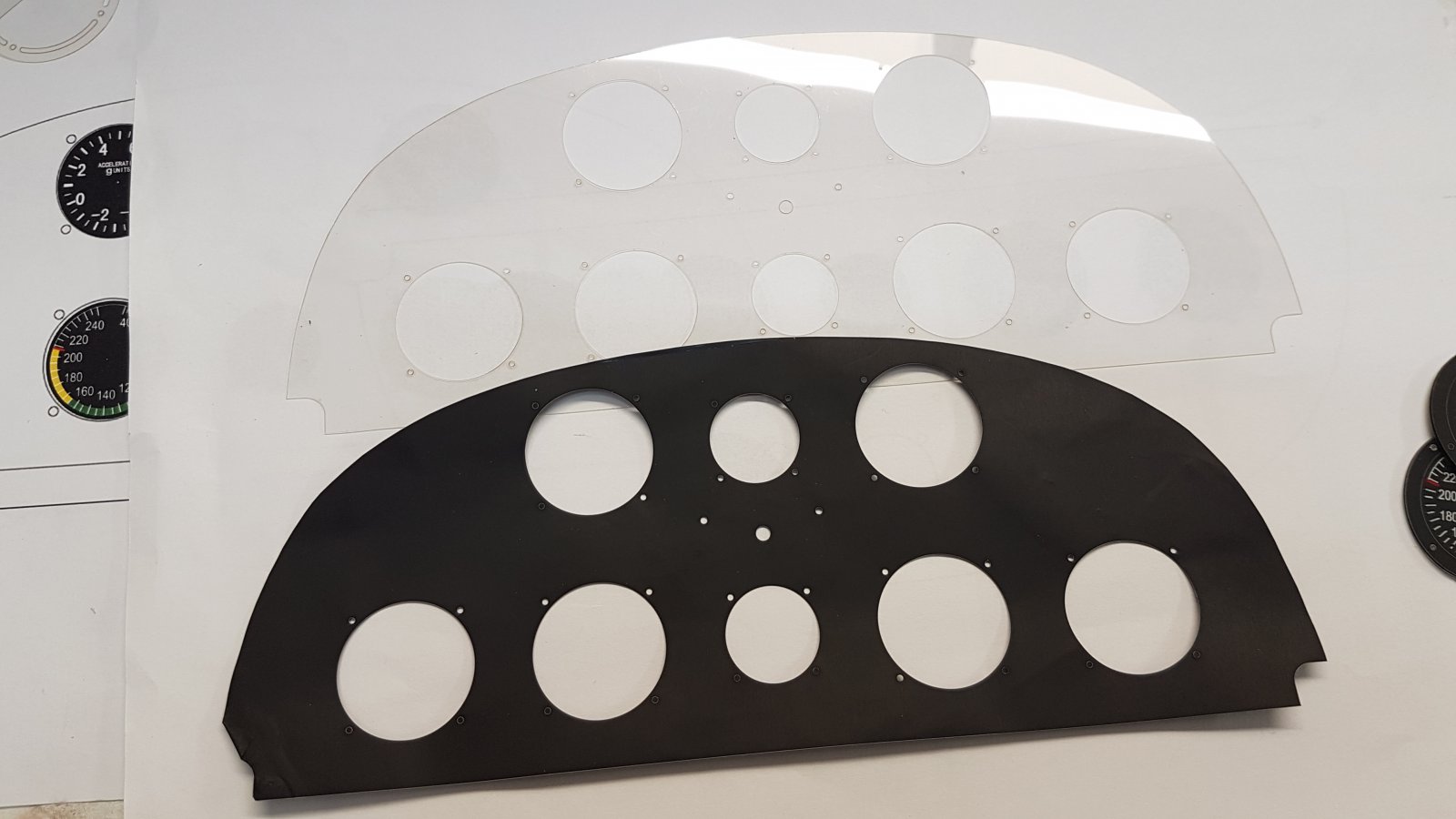

    Deze als losse schijven uitgesneden:

    en een plaat van transparante folie (PET folie) en van PS met zwarte folie gesneden met de laser:

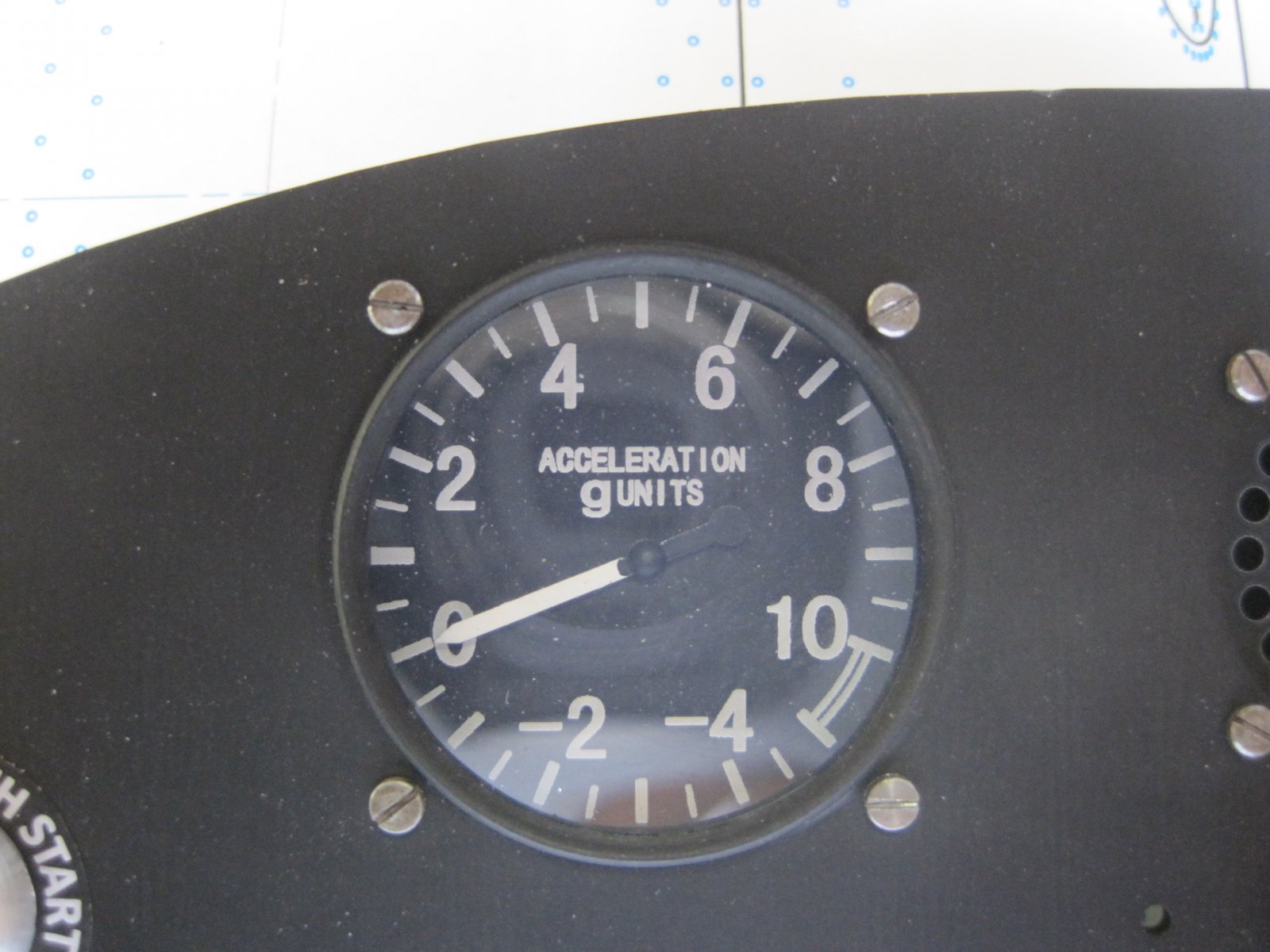

    alles op elkaar geschroefd met M1 schroefjes.

    de labels heb ik op deal sheet geprint.

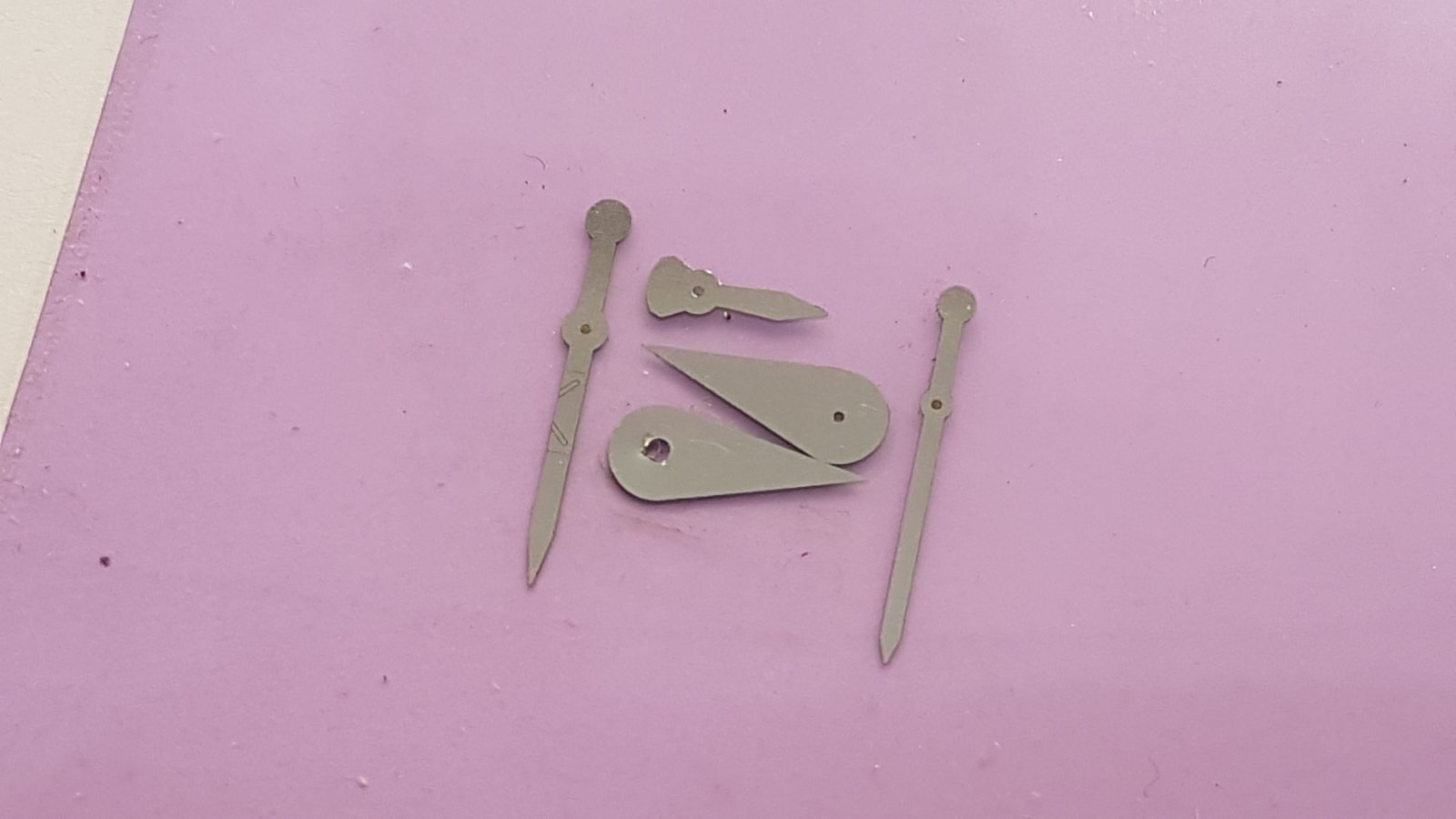

    de wijzers zijn uit dun RVS gesneden met de laser en wit geverfd:

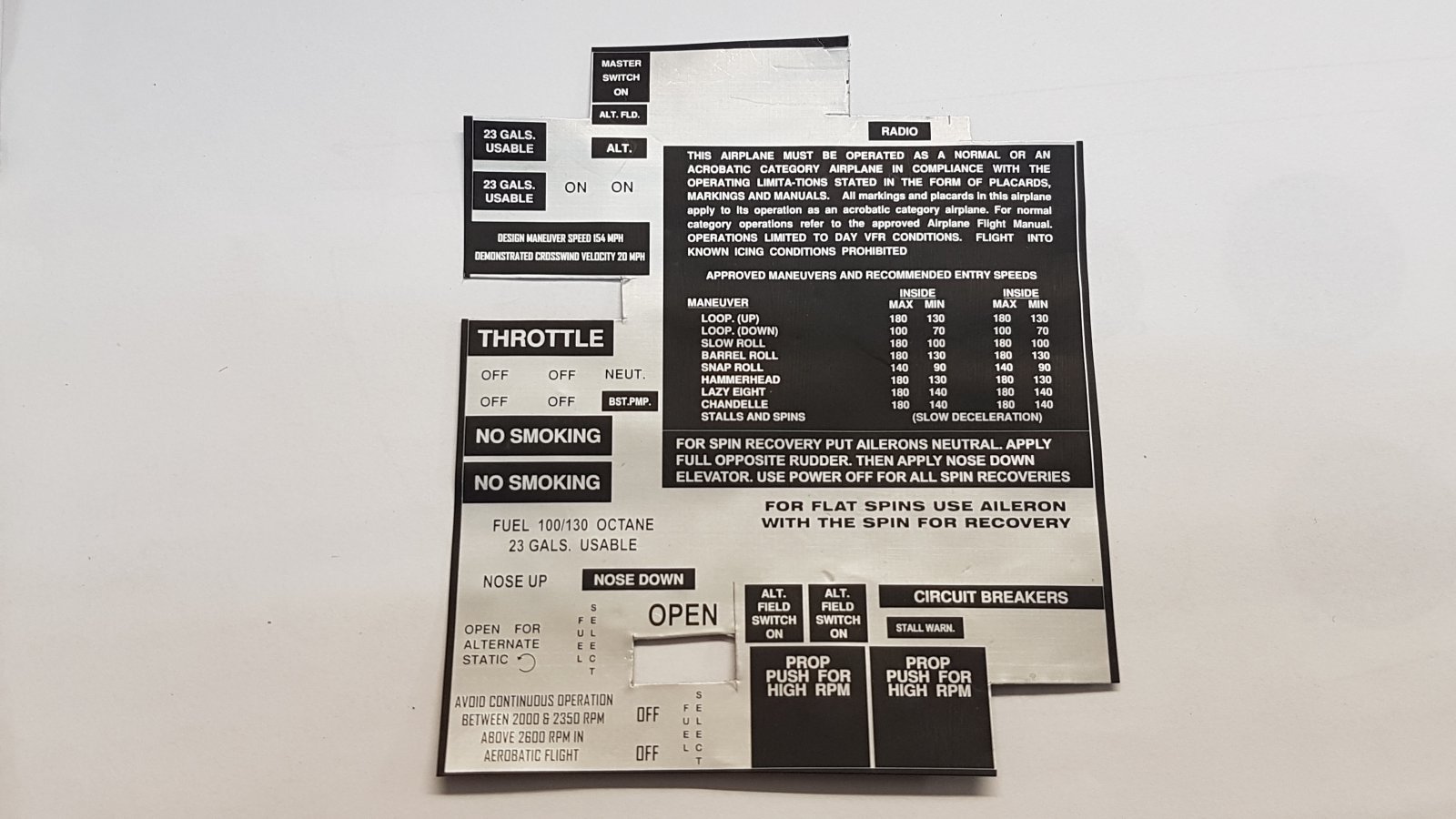

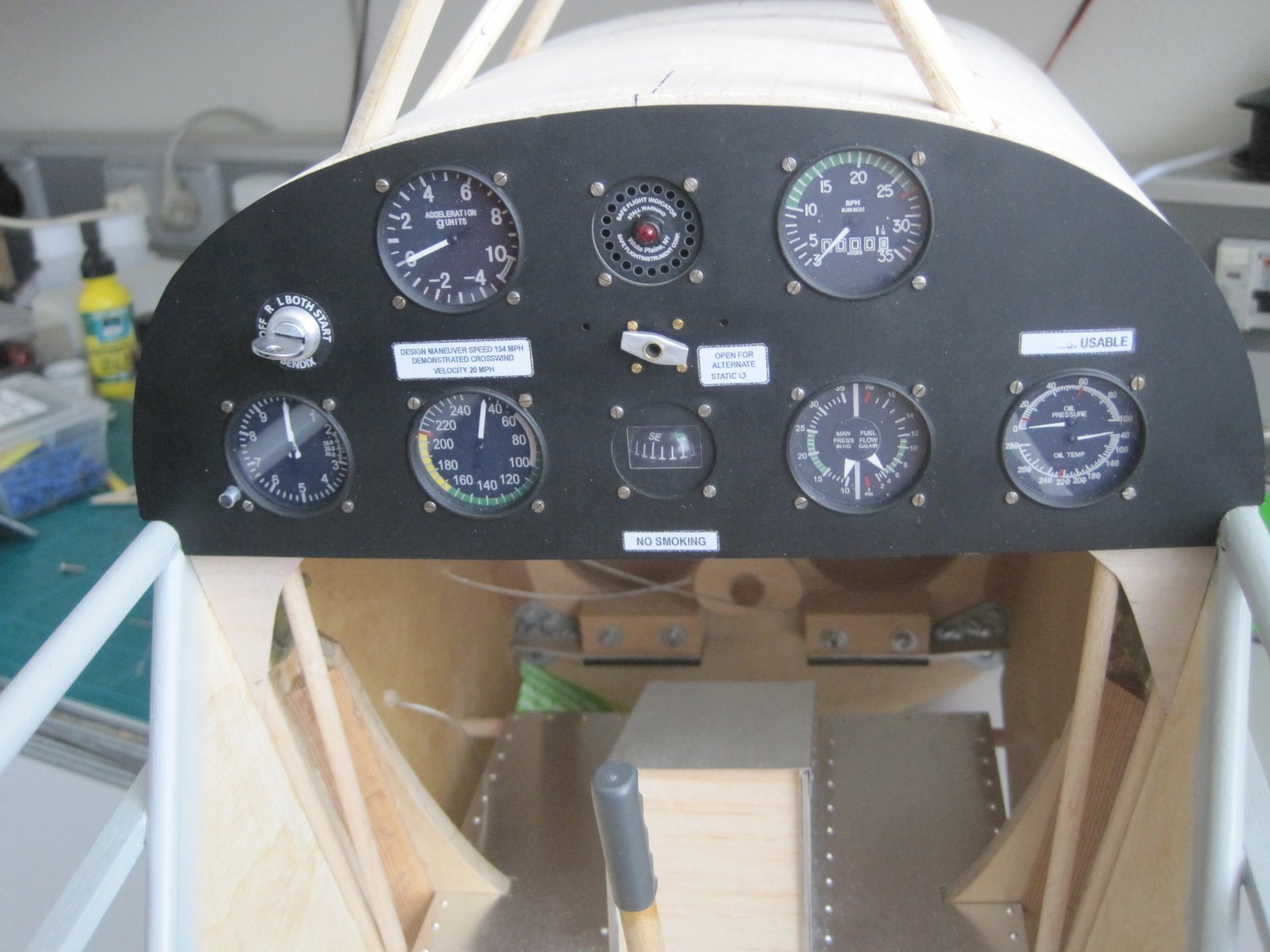

    verder heb ik ook de "placards" in de cockpit van dezelfde zwarte folie gemaakt:


    Bijgevoegde bestanden:

    Helikapoter, roberthabraken, HansH en 6 anderen vinden dit leuk.
  11. Gerald Rutten

    Gerald Rutten

    Lid geworden:
    6 mei 2005
    Berichten:
    3.325
    Locatie:
    Zuidelijk
    Zéker leuk om te vermelden! :)

    Dat lazeren is wel een hele mooie techniek hoor, waar kan je dat doen? Dit is een techniek die niet voor iedereen is weg gelegd....maar als het voorhanden is dan natuurlijk gelijk gebruik van maken!

  12. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    299
    Locatie:
    Sittard
    Hoi Gerald,

    Tja dat gelazer wordt door "iemand op zijn werk" gedaan.....;).
    Maar het meeste werk is gewoon met een Trotec Speedy 400 gedaan. Die staan hier en daar wel bij Fablabs e.d. Het meeste werk zit 'm in de files maken. Dus werken met Coreldraw en fusion360 of vergelijkbare pakketen is toch wel een must.

  13. Gerald Rutten

    Gerald Rutten

    Lid geworden:
    6 mei 2005
    Berichten:
    3.325
    Locatie:
    Zuidelijk
    Bedankt voor je uitleg!

    De Pitts blijft trouwens een leuke kist, ik vind ze meer karakter hebben dan al die ultimates en andere hoekige dubbeldekkers. Mijn pa vloog ook lang een Pitts tweezitter in 7-up kleuren. Heb er als beginner van 14 jaar ook eens mee mogen vliegen, heerlijke bak. Later had hij ook deze tc gebouwd.

    Leuk dat je hem wat extra schaal aankleed, toffe kleuren keuze ook.

    Grt,

  14. skycat

    skycat

    Lid geworden:
    5 sep 2006
    Berichten:
    779
    Locatie:
    Arnhem (NL)
    Hoe dik is dat RVS voor de wijzers?

  15. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    299
    Locatie:
    Sittard
    100 um. (0.1 mm)

  16. Mugello

    Mugello

    Lid geworden:
    20 mrt 2009
    Berichten:
    299
    Locatie:
    Sittard
    Wachtend op wat beter weer voor het spuitwerk (en invliegen Spitfire) ben ik maar verder gegaan de aan Piper L4. Bezig met inbouwen van de ontvangerakku, gas-servo en tank, kwam ik op het idee om er een gesoldeerde tank in te bouwen, die enigszins op het origineel lijkt, zeker omdat het zicht op/in de cockpit nogal ruim is. Dus maar weer eens met Fusion360 aan de slag:

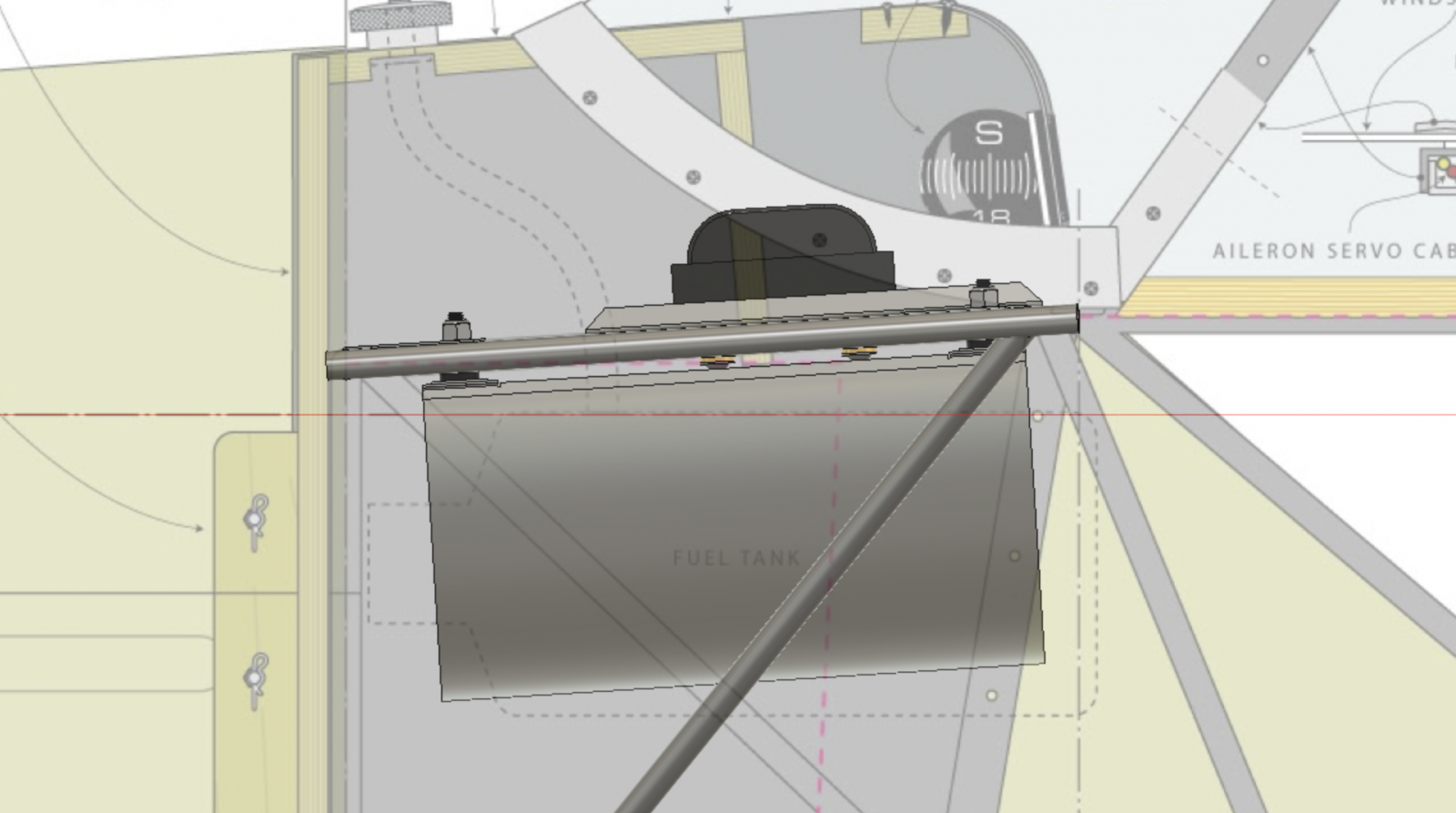

    Schermafbeelding 2021-05-05 om 21.04.28.png

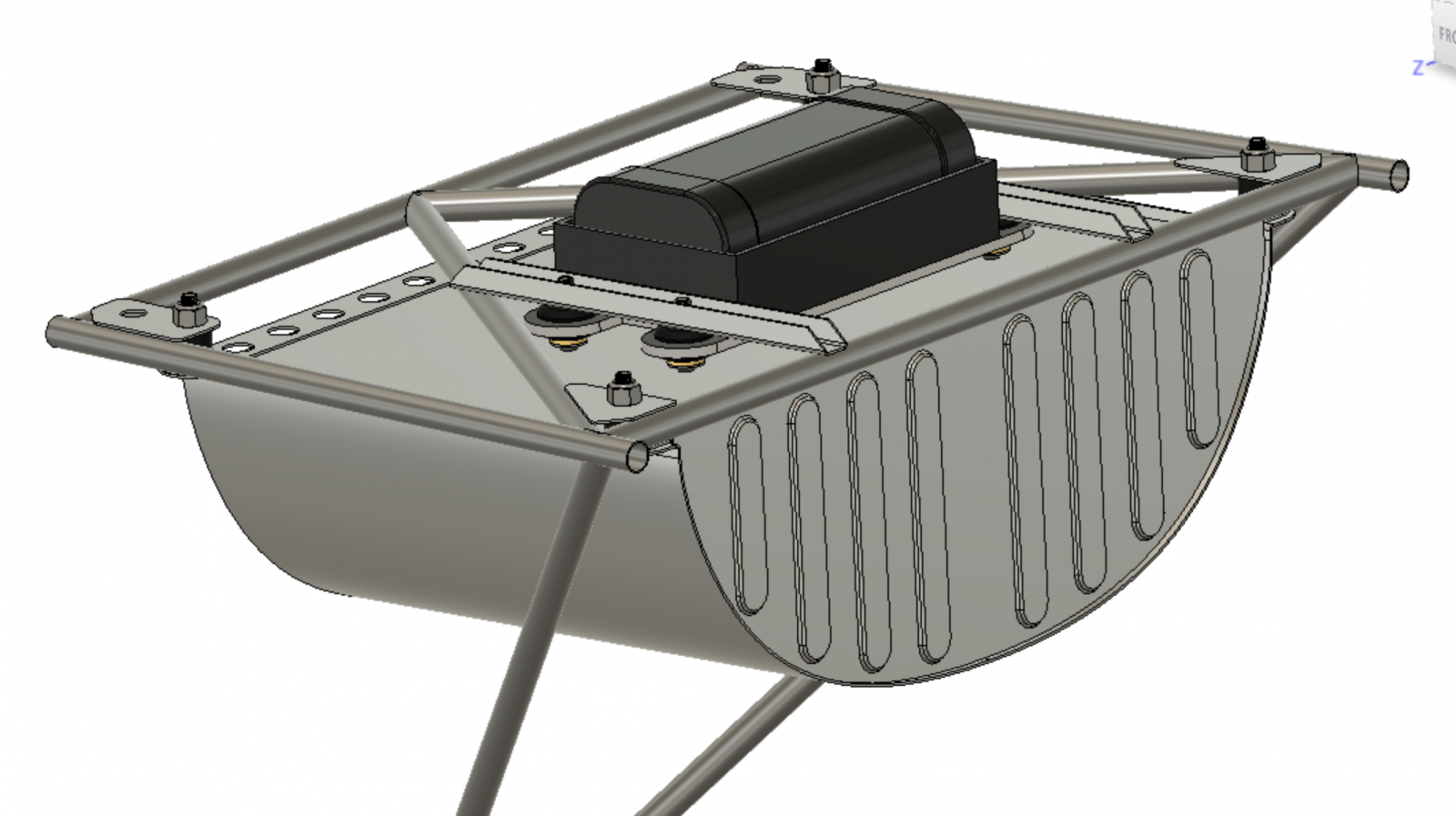

    Schermafbeelding 2021-05-05 om 21.05.15.png

    Ik zal dit verder oppikken in een ander draadje (was ik ooit al eens gestart)..

    Groeten
    Roel

    roberthabraken vindt dit leuk.
