Bedankt, ik ben me hiervan bewust en heb me al diep in de wetgeving verdiept. over de lichten heb ik in gedachten om inderdaad voor 2 witte leds en (als de drone van je af vliegt) aan de linkerkant op de 2 motorgondels rode ledstrips eromheen te maken en aam de rechterkant groen ook weer om de motorgondels. het is de bedoeling dat ik ook op afstand nog oriëntatie heb waar ik heenga (bij daglicht). en ik weet niet of iemand aanbeveligingen heeft voor strips. ze moeten ongeveer een lengte van 10 cm hebben. Heb al op diverse sites rondgekeken en heb strips van 5 en 20 cm gevonden. geen 10 dus. alvast bedankt. De drone is trouwens een ideetje van een techniekclub waar ik bijzit. we hebben een site en crowdfunding op gezet om zo de drone te financieren hier de link naar onze site:https://skylabsblog.wordpress.com/ hier komen tekeningen enzo op zodra we zover zijn, misschien vindt iemand dit interresant.
Bouwverslag Poor Mans Strobelight (vliegtuig navigatieverlichting)
- Topicstarter hmeijdam
- Startdatum
Bedankt, ik ben me hiervan bewust en heb me al diep in de wetgeving verdiept. over de lichten heb ik in gedachten om inderdaad voor 2 witte leds en (als de drone van je af vliegt) aan de linkerkant op de 2 motorgondels rode ledstrips eromheen te maken en aam de rechterkant groen ook weer om de motorgondels. het is de bedoeling dat ik ook op afstand nog oriëntatie heb waar ik heenga (bij daglicht). en ik weet niet of iemand aanbeveligingen heeft voor strips. ze moeten ongeveer een lengte van 10 cm hebben. Heb al op diverse sites rondgekeken en heb strips van 5 en 20 cm gevonden. geen 10 dus. alvast bedankt. De drone is trouwens een ideetje van een techniekclub waar ik bijzit. we hebben een site en crowdfunding op gezet om zo de drone te financieren hier de link naar onze site:https://skylabsblog.wordpress.com/ hier komen tekeningen enzo op zodra we zover zijn, misschien vindt iemand dit interresant.
onno10
PH-SAM
Je kan deze gebruiken:
http://www.ebay.com/itm/Waterproof-...hash=item5422d40e24:m:m6QxuR2FjQDkTAlBImsnaqw
Ze zijn 12 volt dus moet je de 12 volt versie bouwen en de drone voorzien van een 3S lipo of bij meer S een 12 volt ubec gebruiken.
http://www.ebay.com/itm/Waterproof-...hash=item5422d40e24:m:m6QxuR2FjQDkTAlBImsnaqw
Ze zijn 12 volt dus moet je de 12 volt versie bouwen en de drone voorzien van een 3S lipo of bij meer S een 12 volt ubec gebruiken.

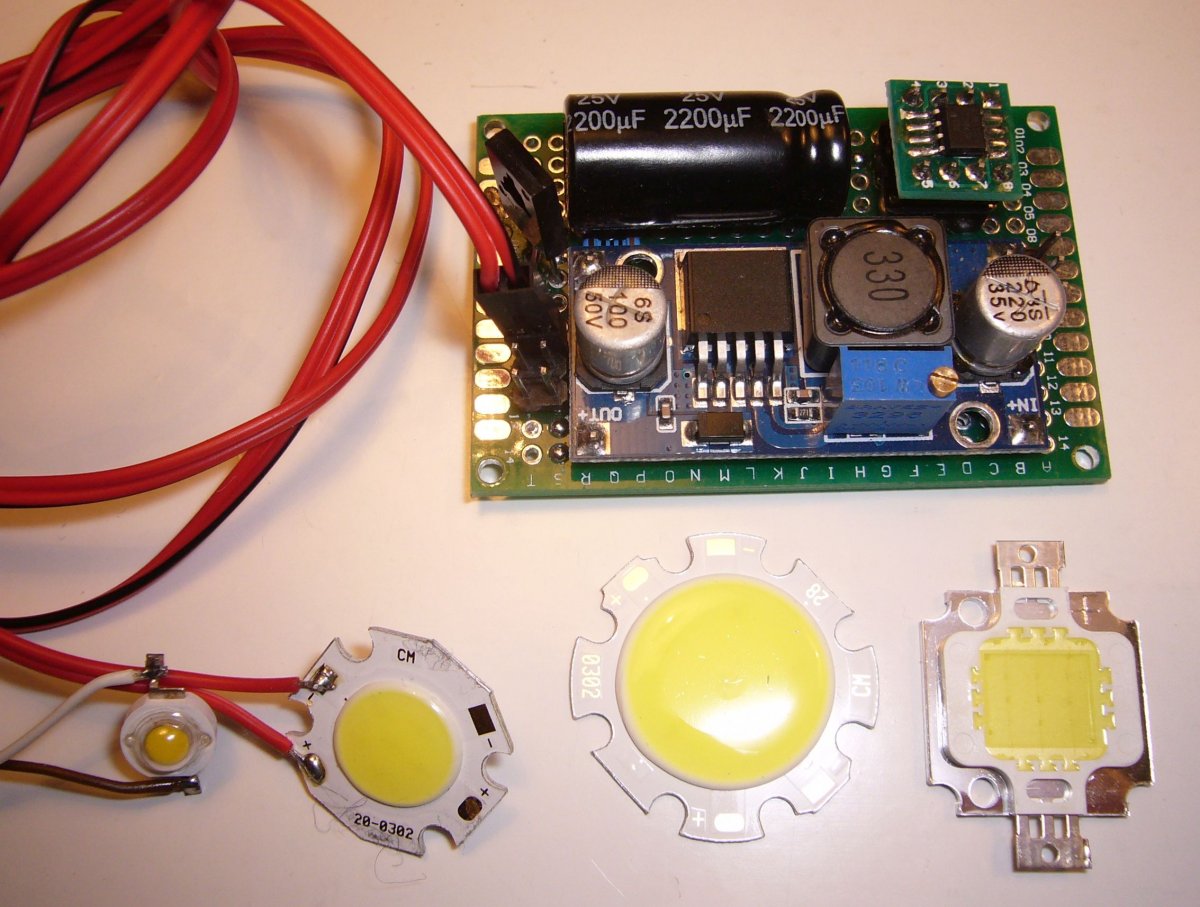

Let wel op dat je bij daglicht en met name als de zon schijnt je niet te veel moet verwachten van de zichtbaarheid van leds. Ik heb afgelopen zomer een aantal tests gedaan om te kijken of ik mijn zwever beter zichtbaar kon krijgen met powerleds. Uiteindelijk leverde dat een soort van booster op, waarbij ik een hele grote condensator oplaad tot 24 volt en dat in één klap door een 3 watt powerled laat gaan, zonder weerstand. Omdat dat ook nog niet fel genoeg is staat er voor dit seizoen een test met een 10 Watt powerled (rechtsonder op de foto) op het programma. De hele schakeling weegt echter al 35 gram, dus past al nauwelijks meer in een klein toestel.
Ben benieuwd, heb deze gebruikt: http://www.hobbyking.com/hobbyking/store/__11744__Turnigy_Twin_Strobe_light_Unit_.html
maar dat stoort op de 2.4 GHz ! In principe is bovenstaande een zelfde systeem, condensator die zich aan het opladen is, en in
een puls een hoop spanning afgeeft. Dat met die LED's is interessant, maar biedt het ook afscherming tegen storing op de besturing ?
maar dat stoort op de 2.4 GHz ! In principe is bovenstaande een zelfde systeem, condensator die zich aan het opladen is, en in
een puls een hoop spanning afgeeft. Dat met die LED's is interessant, maar biedt het ook afscherming tegen storing op de besturing ?
Tadango
Forum veteraan
Dat stoort door de hoge spanning. Een led laat je feller flitsen door een condensator met een hogere capaciteit, niet door meer spanning. De spanning gaat over de condensator en draden staan en niet over de diode zelf. Stroom verhogen doe je door minder weerstand bv met ultracap oid.
De leds storen inderdaad niks, omdat het maar 24 volt is. En die 24 volt zit ook nog eens in een afgezonderd circuit, ten opzichte van de spanning vanaf de RC-ontvanger.
Die Booster module op de foto kan overigens ook geheel standalone werken vanaf een kleine 1S lipo, die ik er aan prik. Hij heeft z'n eigen microprocessor rechtsbovenin.
Die Booster module op de foto kan overigens ook geheel standalone werken vanaf een kleine 1S lipo, die ik er aan prik. Hij heeft z'n eigen microprocessor rechtsbovenin.
wie kan mij dit allemaal bezorgen en wat is de prijs voor het losse pakketje, ik zou het zelf willen samenstellen wat mij wel een uitdaging lijkt!! hoe moeilijker hoe liever!!
alvast bedankt voor alles!!
Privé conversatie gestuurd, check je forum inbox.
Frits, bedoel je dat ze ontbreken in de bouwhandleiding?
[EDIT], ik zie dat er in het tweede deel inderdaad afbeeldingen zijn verdwenen. Hoe is dat nou weer mogelijk
[EDIT2] ik ga de moderators om hulp veragen, want ik kan het bericht zelf niet meer aanpassen. Alle foto's waren als attachment aan het bericht gekoppeld, maar die zijn nu op één na verdwenen. Het bericht erboven zitten ze nog wel allemaal in.
[EDIT], ik zie dat er in het tweede deel inderdaad afbeeldingen zijn verdwenen. Hoe is dat nou weer mogelijk
[EDIT2] ik ga de moderators om hulp veragen, want ik kan het bericht zelf niet meer aanpassen. Alle foto's waren als attachment aan het bericht gekoppeld, maar die zijn nu op één na verdwenen. Het bericht erboven zitten ze nog wel allemaal in.
Laatst bewerkt:
Kreeg vandaag deze reactie op mijn melding:
Je recente melding is opgelost: Post in topic 'Poor Mans Strobelight (vliegtuig navigatieverlichting)' - Foto.modelbouwforum ligt er even uit. Foto's komen vanzelf weer terug als Robert dit heeft hersteld.
12:09
Nu hopen dat dat snel opgelost is, want hij ligt er al een poosje uit
Je recente melding is opgelost: Post in topic 'Poor Mans Strobelight (vliegtuig navigatieverlichting)' - Foto.modelbouwforum ligt er even uit. Foto's komen vanzelf weer terug als Robert dit heeft hersteld.
12:09
Nu hopen dat dat snel opgelost is, want hij ligt er al een poosje uit
Omdat foto.modelbouwforum.nl zo betrouwbaar is als een natte kartonnen stoel, heb ik hieronder de verdwenen foto's opnieuw in een bericht geplakt.
Bovenstaand is het aansluitschema van de PMS
De 5 aansluitingen waar een blauwe pijl naar wijst spelen een rol
De aanluiting aan de linkerkant gaat naar het kanaal van je RC ontvanger, waar je een 3-standen schakelaar aan hebt toegewezen. Je RC ontvanger voedt ook de PMS met 5 volt.
Als je de 4 powerleds in het bouwpakketje nauwkeurig bekijkt, zie je dat er twee een iets donkerder gele kleur hebben. Dat zijn de landingslichten (warm wit). De strobes zijn lichter (koud wit). Dit om de kleur van halogeenlicht versus flitslicht zo goed mogelijk te benaderen.
Ik kopieer hieronder verder mijn uitleg uit de originele handleiding, want voor het aansluiten van de leds is niets veranderd.
De PMS is zo ontworpen dat er per vleugeltip één 3 aderig (servo)snoer wordt gebruikt om zowel de Powerled voor de strobe aan te sturen als het rode/groene navigatielicht. De beide leds delen gezamenlijk de "+" pool en hebben hun eigen schakelende "-" pool.
Dat betekent dat de powerled en gekleurde led met de "+" pool aan elkaar zitten.
De landingslichten en rotating beacon worden met een 2-aderig snoer aangesloten op de print.
Alle contacten op de print zijn zo ontworpen dat er met servostekkertjes gewerkt kan worden.

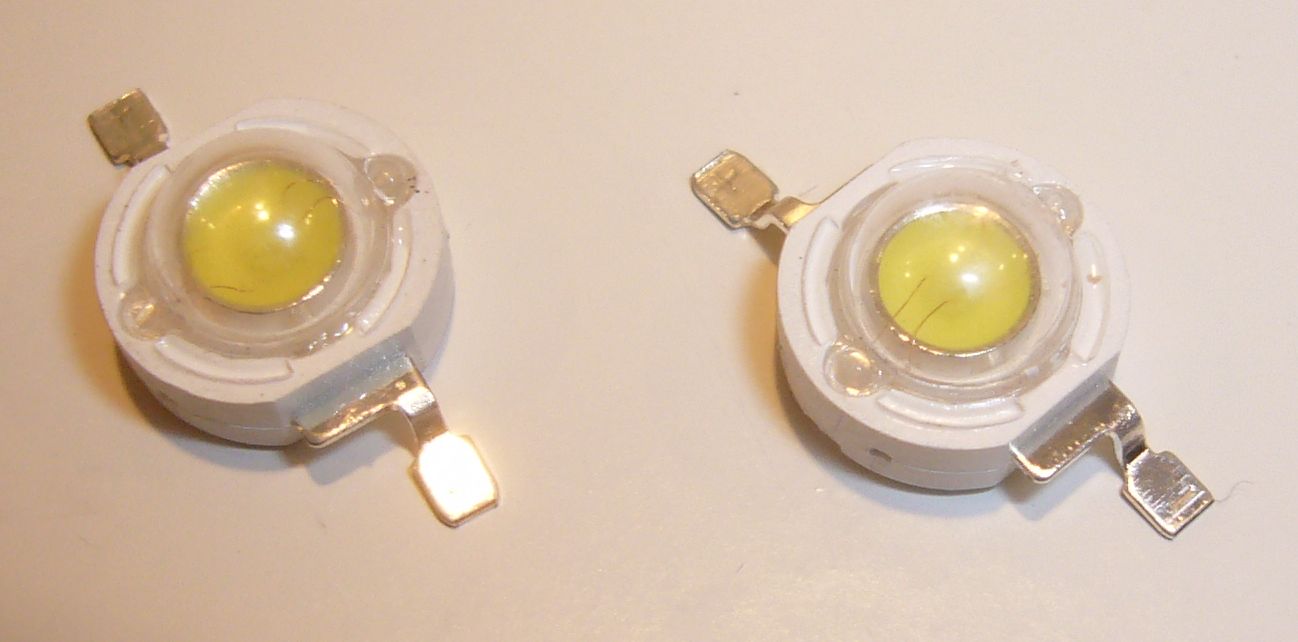

Bij een powerled staat er HEEL klein een + of - op zijn voetje. of er is een extra half rondje uit gestanst. Op onderstaande foto kun je dat zien .

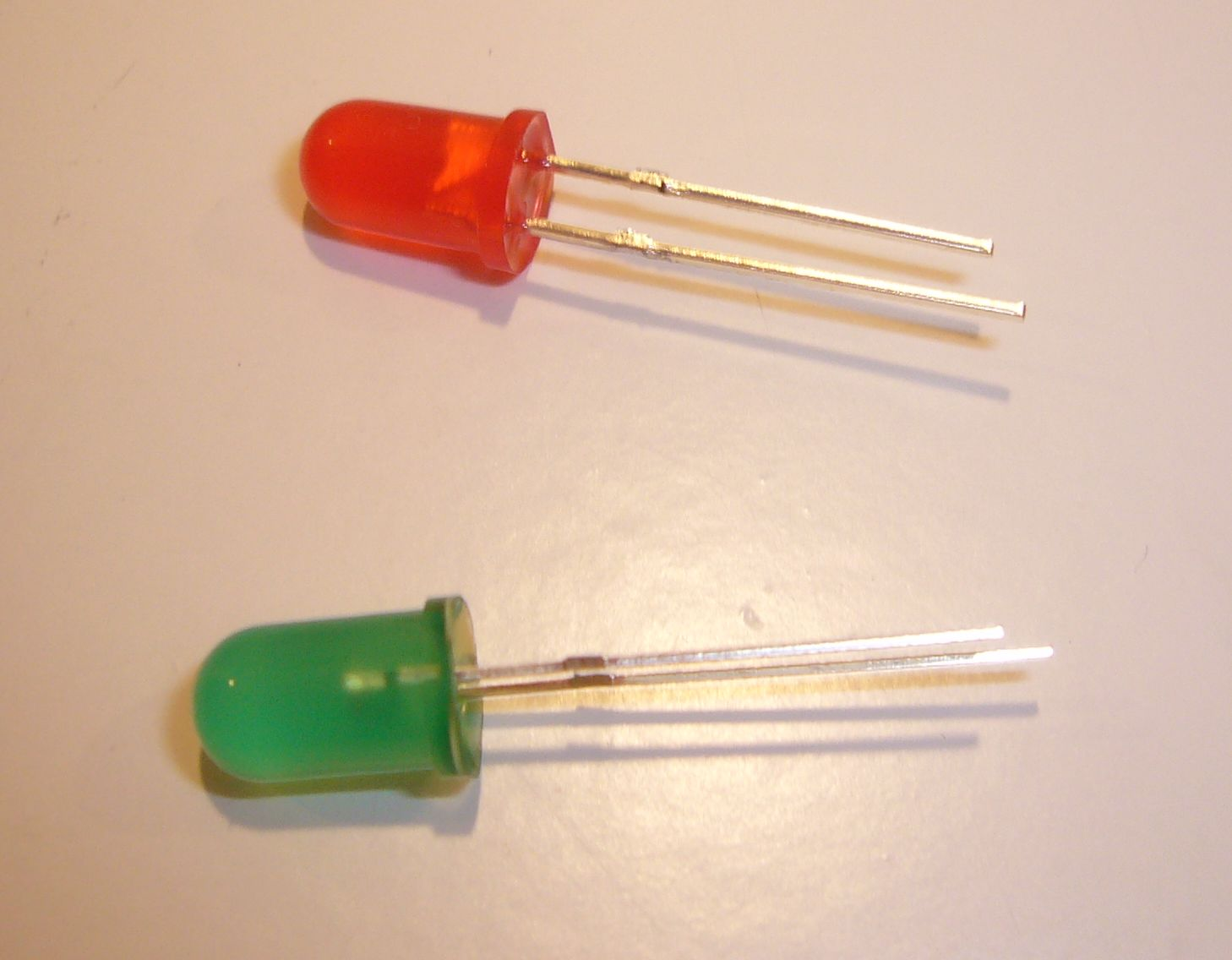

Bij een gewone led is de "+" pool de langste van de twee pootjes.
Nu je weet wat de "+" pool is weet je dat die bij de vleugeltip aan elkaar kunnen. Als voorbeeld heb ik ze hieronder direct aan elkaar gesoldeerd, maar de situatie bij jouw vleugeltip bepaalt natuurlijk of je daar nog wat stukjes draad bij nodig hebt. Elektrisch zit het in ieder geval zo aan elkaar als hieronder. Let op dat er van de standaard kleuren van servodraad geen fluit meer klopt. Aan de witte draad zit bijv. een gemeenschappelijke "+" pool. en rood en zwart zijn schakelende "-" polen.
En aan de andere kant van het 3-aderige snoertje kun je hem direct in één van de 3 aderige pinheader verbindingen steken. Daarbij moet je wel opletten welke draad de "-" pool van de powerled is en welke draad de "-" pool van de gekleurde led is. Die moet je niet verwisselen. Bij een 3-aderige verbinding zit de "-" pool van de gekleurde led op de middelste draad.
(in werkelijkheid is deze draad naar je vleugeltip natuurlijk veel langer)
Bovenstaand is het aansluitschema van de PMS
De 5 aansluitingen waar een blauwe pijl naar wijst spelen een rol
De aanluiting aan de linkerkant gaat naar het kanaal van je RC ontvanger, waar je een 3-standen schakelaar aan hebt toegewezen. Je RC ontvanger voedt ook de PMS met 5 volt.
Als je de 4 powerleds in het bouwpakketje nauwkeurig bekijkt, zie je dat er twee een iets donkerder gele kleur hebben. Dat zijn de landingslichten (warm wit). De strobes zijn lichter (koud wit). Dit om de kleur van halogeenlicht versus flitslicht zo goed mogelijk te benaderen.
Ik kopieer hieronder verder mijn uitleg uit de originele handleiding, want voor het aansluiten van de leds is niets veranderd.
De PMS is zo ontworpen dat er per vleugeltip één 3 aderig (servo)snoer wordt gebruikt om zowel de Powerled voor de strobe aan te sturen als het rode/groene navigatielicht. De beide leds delen gezamenlijk de "+" pool en hebben hun eigen schakelende "-" pool.
Dat betekent dat de powerled en gekleurde led met de "+" pool aan elkaar zitten.
De landingslichten en rotating beacon worden met een 2-aderig snoer aangesloten op de print.
Alle contacten op de print zijn zo ontworpen dat er met servostekkertjes gewerkt kan worden.
Bij een powerled staat er HEEL klein een + of - op zijn voetje. of er is een extra half rondje uit gestanst. Op onderstaande foto kun je dat zien .
Bij een gewone led is de "+" pool de langste van de twee pootjes.
Nu je weet wat de "+" pool is weet je dat die bij de vleugeltip aan elkaar kunnen. Als voorbeeld heb ik ze hieronder direct aan elkaar gesoldeerd, maar de situatie bij jouw vleugeltip bepaalt natuurlijk of je daar nog wat stukjes draad bij nodig hebt. Elektrisch zit het in ieder geval zo aan elkaar als hieronder. Let op dat er van de standaard kleuren van servodraad geen fluit meer klopt. Aan de witte draad zit bijv. een gemeenschappelijke "+" pool. en rood en zwart zijn schakelende "-" polen.
En aan de andere kant van het 3-aderige snoertje kun je hem direct in één van de 3 aderige pinheader verbindingen steken. Daarbij moet je wel opletten welke draad de "-" pool van de powerled is en welke draad de "-" pool van de gekleurde led is. Die moet je niet verwisselen. Bij een 3-aderige verbinding zit de "-" pool van de gekleurde led op de middelste draad.
(in werkelijkheid is deze draad naar je vleugeltip natuurlijk veel langer)
