Project Fokker FII Schaal 1:5

Neuh,

ook CNC gefreesd uit 8mm balsa................

Groet,

Frank



Fokker FII deel5

Op en in de romp moet nu nog van alles aangebracht worden,

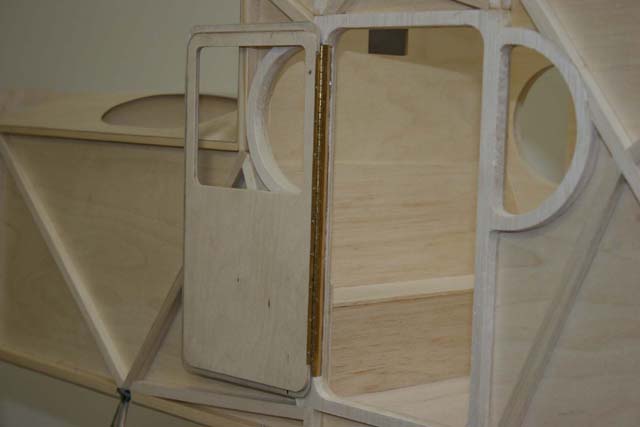

De deur bijvoorbeeld, het scharnier is afkomstig uit de ´poppenhuizen branche´;

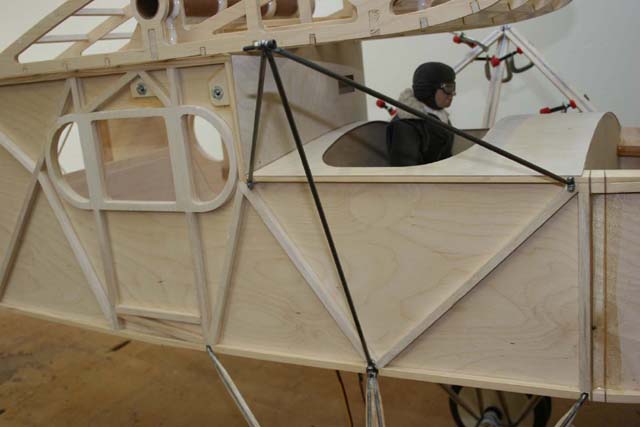

En de vleugelssteunen, deze keer niks geen CNC werk, gewoon 5mm verenstaal, uiteinden gloeiend stoken , platslaan en en gat erdoor boren.
En dan moeten alledrie de steunen het liefst wel precies bij elkaar komen;

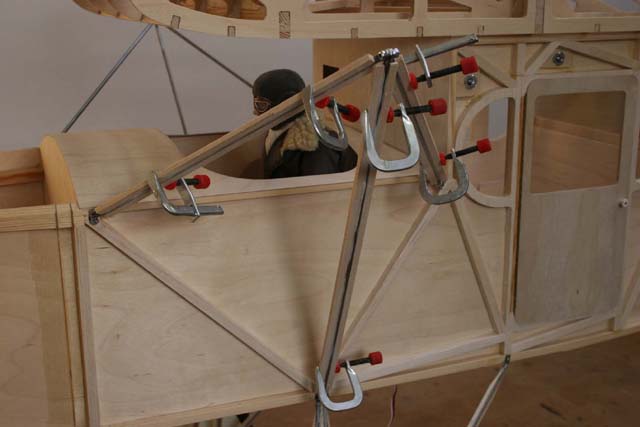

Om de vleugelsteunen een stroomlijn vorm te geven ook niks ingewikkelds, gewoon aan beide kanten en balkje balsa met epoxy,
en dan in vorm schuren;

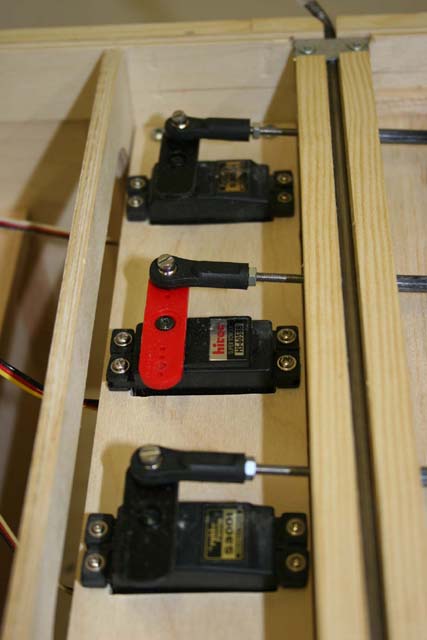

Servo´s inbouwen;

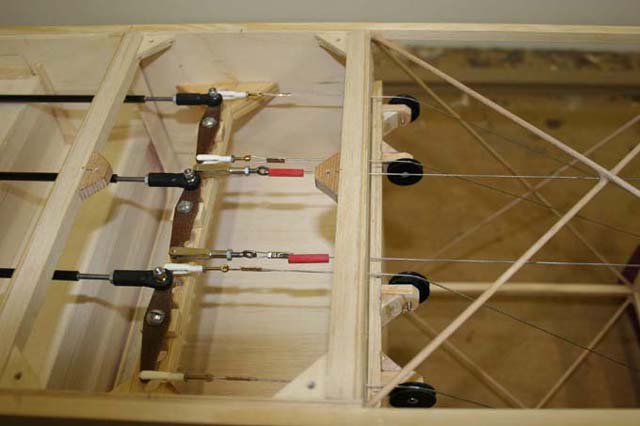

Alles word netjes via hevels, kabels en katrollen richting achterkant geleid;

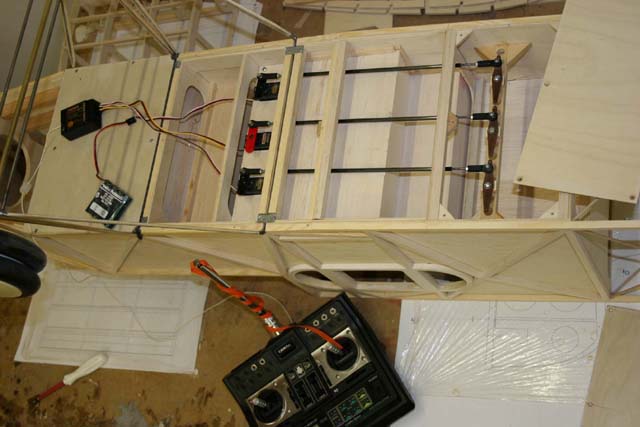

Even de besturing testen, of er niets aanloopt;

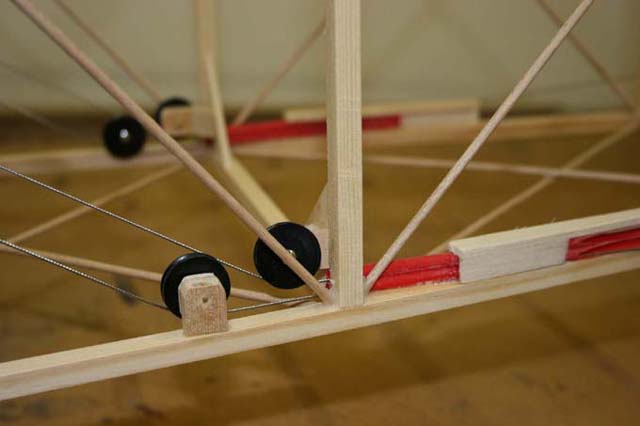

De stuurkabels lopen via katrollen, geheel volgens het voorbeeld
(jaja de kabels worden nog geborgd zodat ze niet uit de katrollen kunnen schieten.....)




En dan is de romp wel zo´n beetje ruwbouw klaar,

Groet,

Frank



SCHITTEREND



Hoi Frank.

Dus zo moeten we bouwen.
Prachtig!!!!!!

Maar heb je ook nog een foto van het vleugelmiddenstuk.
Is denk ik ook een mooi bouwkunstwerkje.

Groeten Han.



Volgens mij heb jij wel eens vaker iets gebouwd . . . :wink:

Mooi hoor.


jan.



Overigens: het lijkt net alsof het kabeltje van de ontvangeraccu naar een servo loopt, en dat er geen kabeltje van de ontvanger naar die desbetreffenbde servo loopt. :?

Klopt dat?

En zo ja, waarom is dat? :?:


jan.



uppydogeyes: hebbuh hebbuh hebbuh uppydogeyes:



oh, en jan, is niet zo, er lopen 3 servo kabels naar de ontvanger ( 2 futaba en een hitec), degene die jij bedoelt buigt naar rechts op het moment dat hij het connectortje van de accu aanraakt. :wink:



Schitterend stukje vakmanschap :wink:



Hey, Han

niet zo ongeduldig, even wachten tot deel6, morgen ofzo.........

Groet,

Frank



respect 8)



valt wel mee Jan,
het virus kreeg me pas op m´n 10e levensjaar te pakken met een leuk bouwpakketje van werpzwevertje (tegenwoordig HLG genoemd) :

Groet,

Frank

Oja dat accukabeltje, de stekker van de accu ligt op de foto gewoon los
= uit de ontvanger getrokken bij gebrek aan een schakelaar!



kijk, had ik dan toch gelijk :lol:

man, het is dat ik er geen geld voor heb ( of ruimte) maar anders had ik hem ook al hier staan :wink:

komen de plannen toevallig op internet te staan? anders lijkt het me wel leuk om hem op schaal 1:10 te maken, spanwijdte word dan 1meter 76 gok ik... en is dan makkelijk te vliegen met een 12cc tje



Okay de continuing story,
Fokker FII deel6: de vleugel

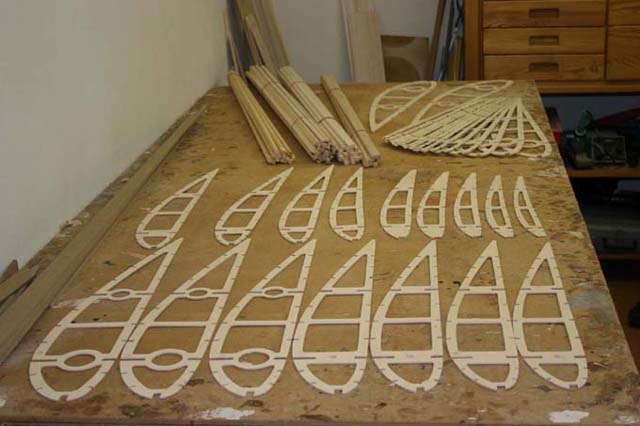

Nadat de ribben gefreesd en op de bouwtafel uitgespreid om te showen voor een foto;

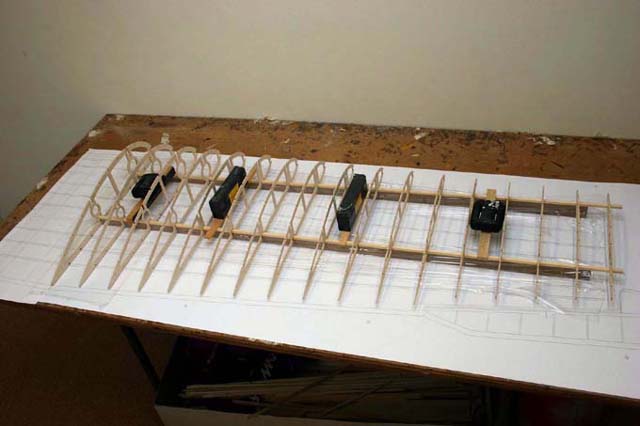

Kan begonnen worden, tekening op de bouwtafel, plastic erover, in de tussen tijd nog even een helling gefreesd van MDF zodat de liggers precies in de goede hoek komen, liggers erop en de eerste ribben,

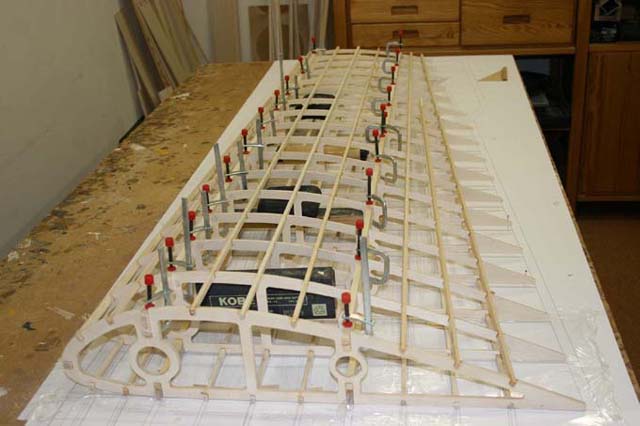

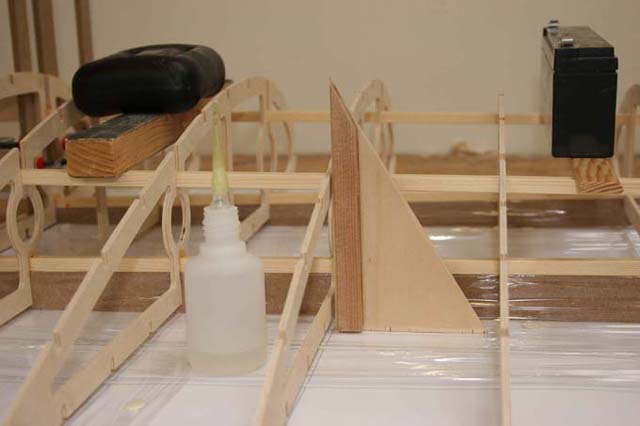

Dan de bovenste liggers en de ribben netjes haaks zetten en een druppie CA lijm erop:



En dan lijkt het al snel heel wat:



By the way die kleine lijmtangetjes in de graaibakken van de Gamma zijn echt goud waard..........

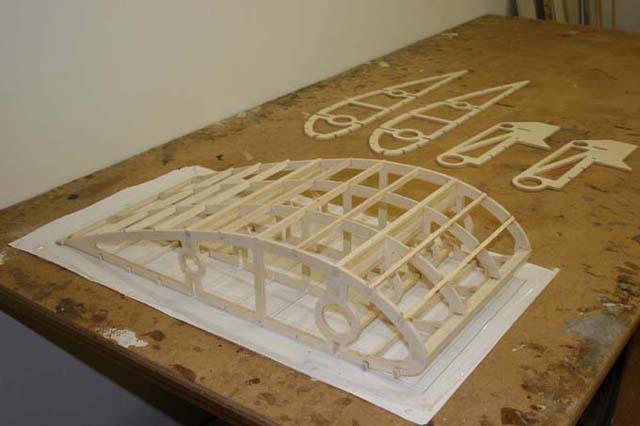

En uiteraard het vleugelmiddenstuk:

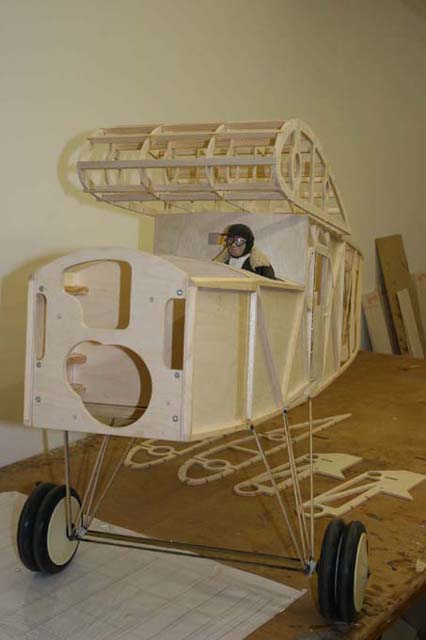

even passen op de romp:

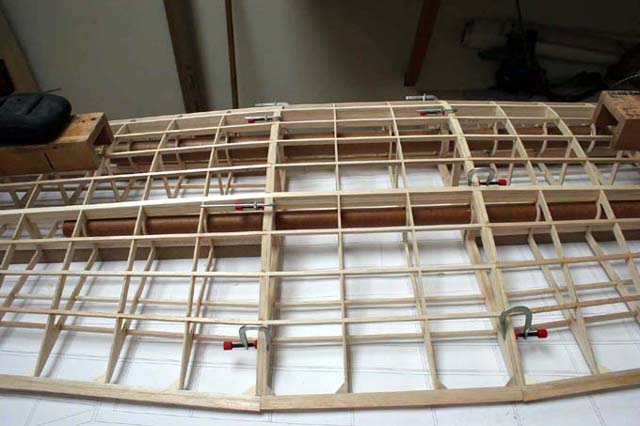

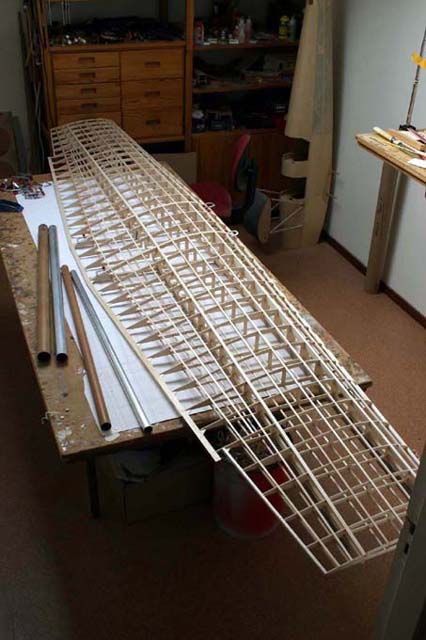

De delen eerst eens samenpassen, het arme ding steekt aan beide kanten over de bouwtafel en voor deze foto moest de deur van de bouwkamer open...
Heb gekozen voor een 40mm pijp in de hoofdligger en een 20mm pijp in de hulpligger (maar achteraf was een pennetje ook goed geweest) :wink: :

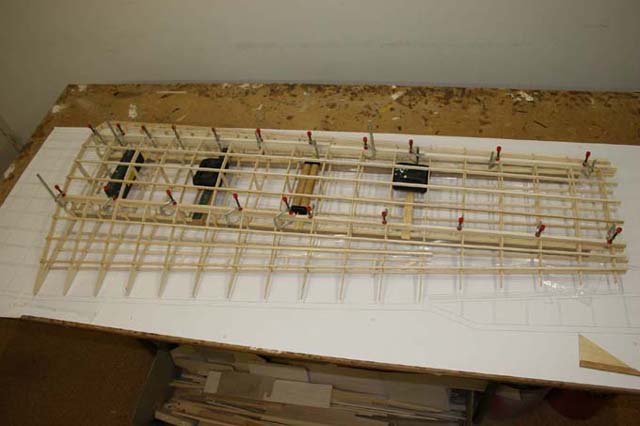

en dan het spul netjes opspannen en de hulzen goed verlijmen:

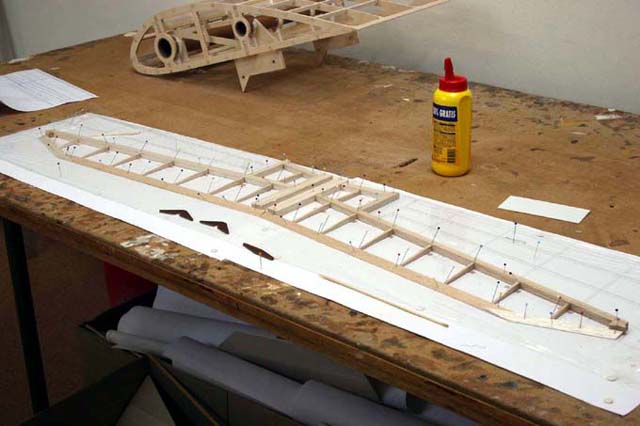

de rolroeren, ook gewoon conventioneel opgebouwd:



tot zover,

groet,

Frank



Dit is weer smullen

Han.



hier wordt ik een beetje stil van.

Frank,
zoals jij het doet voorkomen is het allemaal erg makkelijk, maar dat is niet zo natuurlijk.

Maar laat de volgende delen ook maar komen hoor, is erg mooi



De kunst is om het er uit te laten zien alsof het makkelijk is. :teacher:

(Zover zijn de meesten van ons nog lang niet . . . :nooo: )


jan.



In één woord: schitterend...

of zoals ze het hier in de buurt zeggen: chapeau!!

PS. welk modelletje staat daar in de hoek te wachten op afwerking?

Luc



Ha Luc,

dat hebt je scherp gezien, da's een Moth van Toni Clark, spuitklaar, heb ik nog ff tussendoor gebouwd :wink: , ik zit te denken over een topic over rib tapes en stitching, die ik daarop toegepast heb
maar dat komt nog wel, als daar interesse voor is......

groet,

Frank
