Quadcopter 420mm: Homebuild
- Topicstarter R. Maas
- Startdatum
Hoi Cor,
Ja PDF-jes zijn zo goed als klaar, zal ze morgen mailen.
Zie dat ik ook PNG afbeeldingen kan plaatsen, zal morgen ook voor iedereen de PNG versie op het forum zetten.
Gr. Roy
Ziet er heel goed uit
Morgen hoor ik of ik het carbon heb op eBay en dan kan ik ook aan de knutsel
Wel veel figuurzaagjes kopen!!!!! hihih
20-01-2012: Update

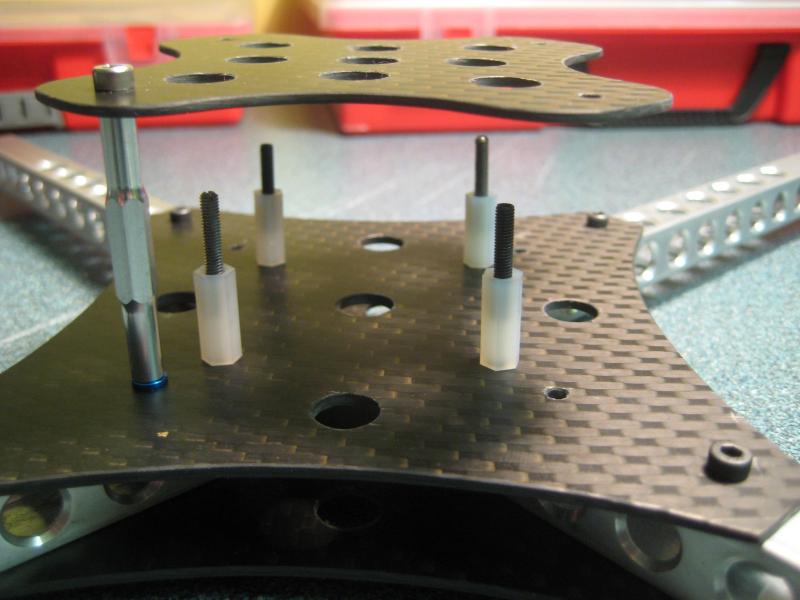

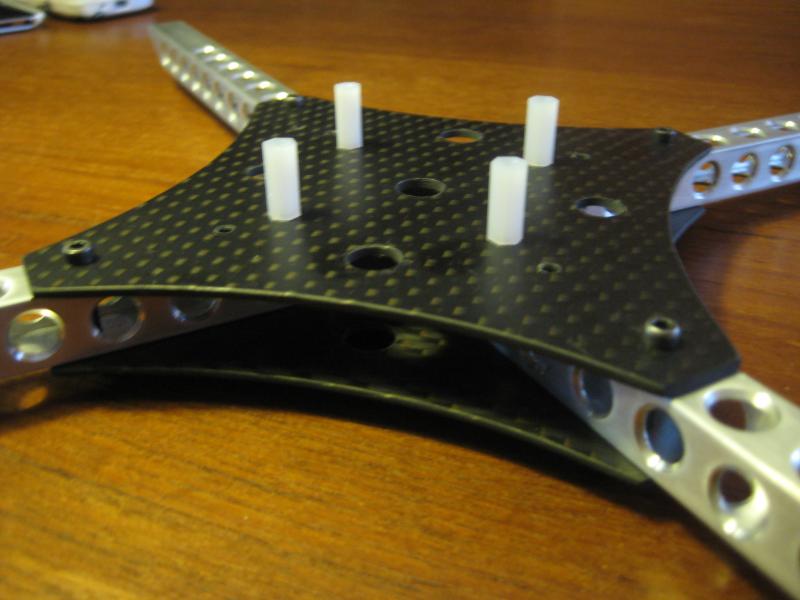

De Standoffs van nylon 10mm zijn vandaag binnengekomen, hier bovenop komt de power board waar de 4 regelaars en 4 rode en blauwe LED's (4x + en 4x -) samenkomen om zo met 1 + en 1 - draad de 3S Lipo aan te sluiten en alles in 1x te voorzien van spanning.
Planning dit weekend is om de Deckplate uit 1.5mm Carbon te zagen, wordt toch flutweer hihi
De Standoffs van nylon 10mm zijn vandaag binnengekomen, hier bovenop komt de power board waar de 4 regelaars en 4 rode en blauwe LED's (4x + en 4x -) samenkomen om zo met 1 + en 1 - draad de 3S Lipo aan te sluiten en alles in 1x te voorzien van spanning.
Planning dit weekend is om de Deckplate uit 1.5mm Carbon te zagen, wordt toch flutweer hihi
Laatst bewerkt door een moderator:
Je hebt een mailtje
Mooi, maak tijdens het bouwen ook wat foto's, altijd leerzaam.
21-01-2012: Update

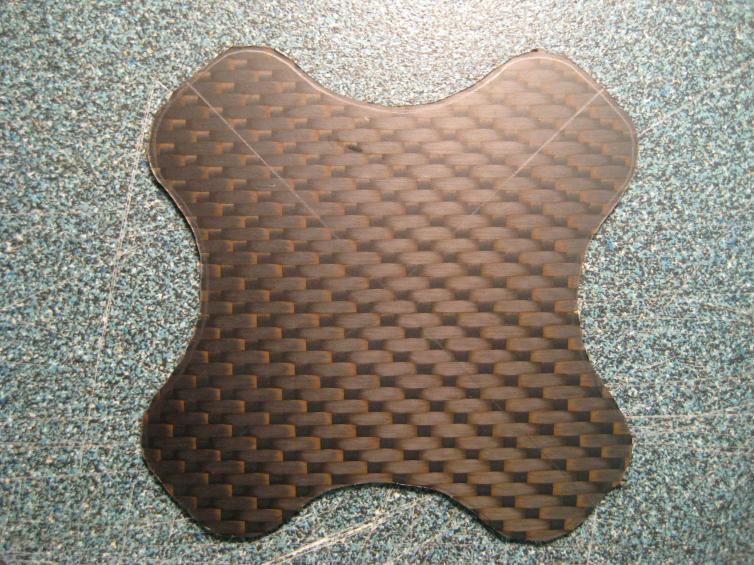

Zo, de topdeck uit 1.5mm is ook zover klaar, 9 gram!!
Had ook makkelijk uit 1mm carbon gekund, maar dat had ik niet voorhanden.

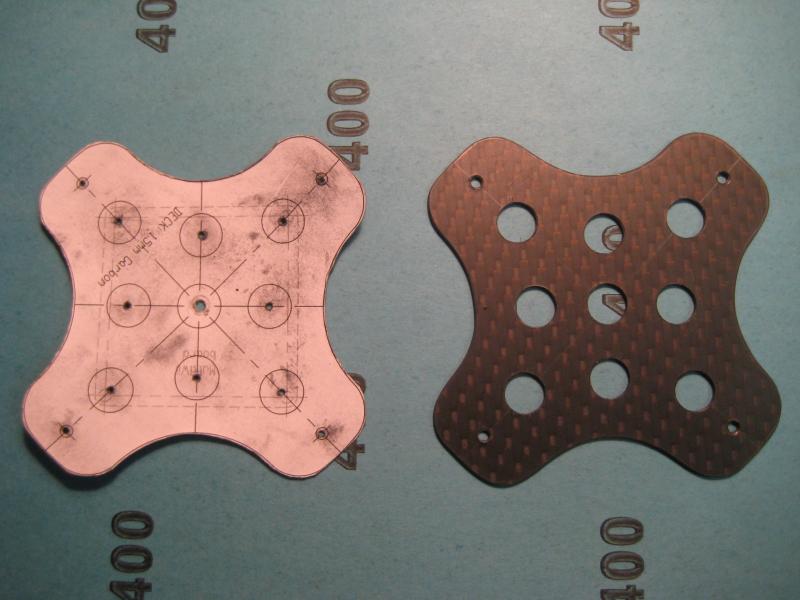

Korte omschrijving hoe je de carbon plates makkelijk kan maken:

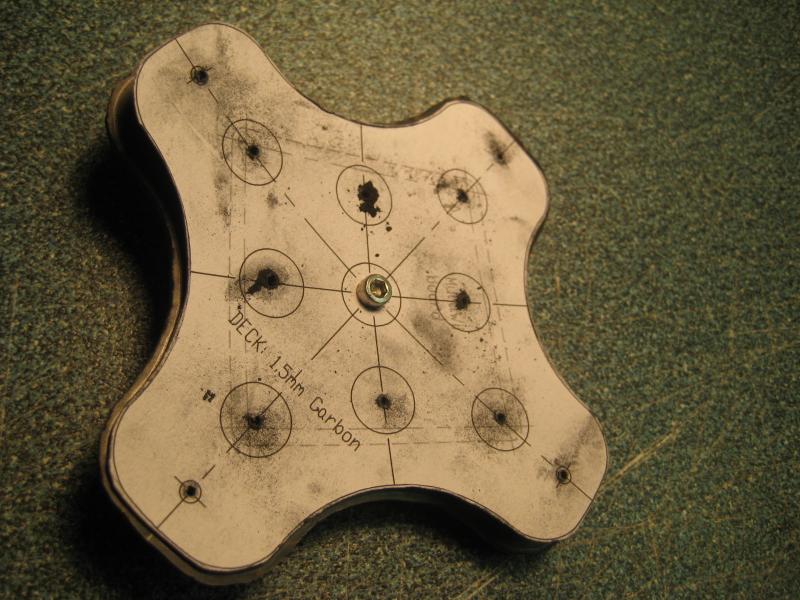

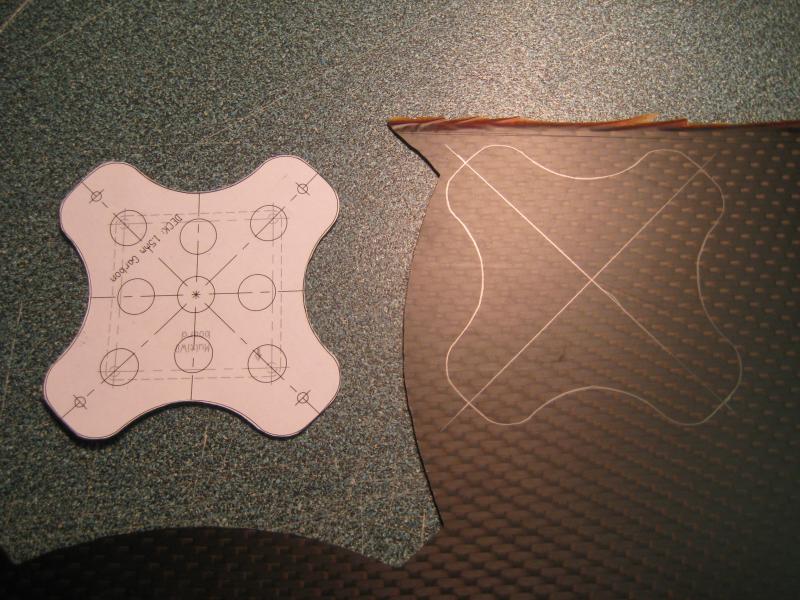

Print het deel wat je wilt maken uit, ruw uitknippen (min. 1cm buiten de lijnen), plak het vervolgens met b.v. een pritstift op het carbon.
Ruw uitzagen met figuurzaag, alle gaten met een hobbymesje even "voorboren" (dan verloopt de boor ook niet.).
Eerst met 1.5mm voorboren, dan 3mm .
Voor de grotere gaten is het handig om een conisch slijpsteentje op de dremel te zetten, anders krijg je geen mooie ronde gaten.
Ook kan je met de dremel de randen netjes afwerken tot op de mm. (dit wel buiten doen, daar waar het waait, vanwegen de stof, mondkap is aan te raden).

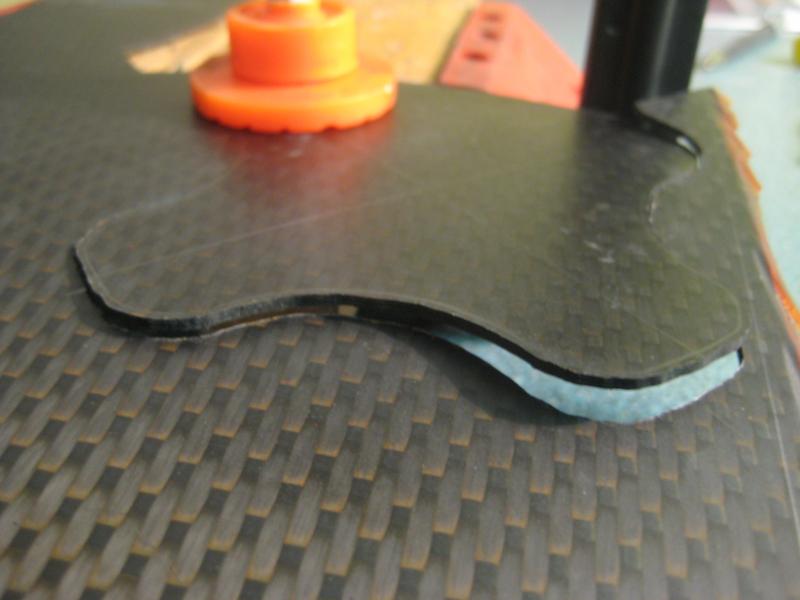

Rest alleen de Finishing Touch, randjes met watervast schuurpapier mooi glad maken.
Zo, de topdeck uit 1.5mm is ook zover klaar, 9 gram!!
Had ook makkelijk uit 1mm carbon gekund, maar dat had ik niet voorhanden.
Korte omschrijving hoe je de carbon plates makkelijk kan maken:
Print het deel wat je wilt maken uit, ruw uitknippen (min. 1cm buiten de lijnen), plak het vervolgens met b.v. een pritstift op het carbon.
Ruw uitzagen met figuurzaag, alle gaten met een hobbymesje even "voorboren" (dan verloopt de boor ook niet.).
Eerst met 1.5mm voorboren, dan 3mm .
Voor de grotere gaten is het handig om een conisch slijpsteentje op de dremel te zetten, anders krijg je geen mooie ronde gaten.
Ook kan je met de dremel de randen netjes afwerken tot op de mm. (dit wel buiten doen, daar waar het waait, vanwegen de stof, mondkap is aan te raden).
Rest alleen de Finishing Touch, randjes met watervast schuurpapier mooi glad maken.
Laatst bewerkt door een moderator:
Carbon komt van Ebay.de: C-composite , zoek maar eens op "carbon platte"
21-01-2012: Update

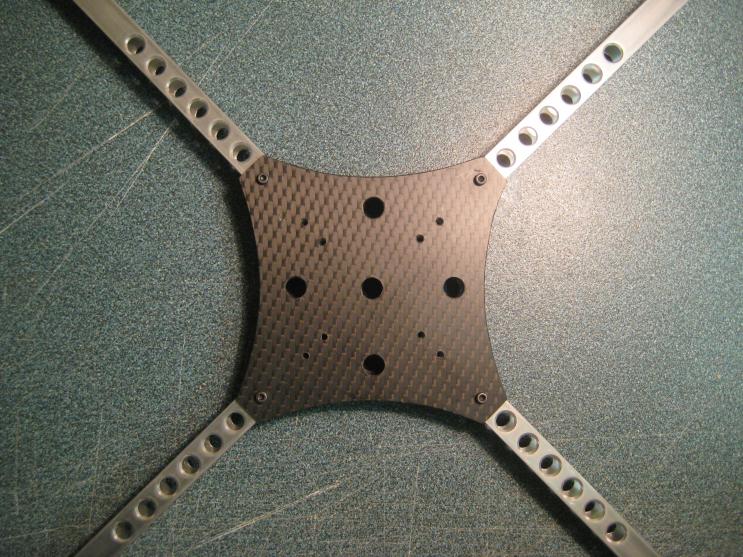

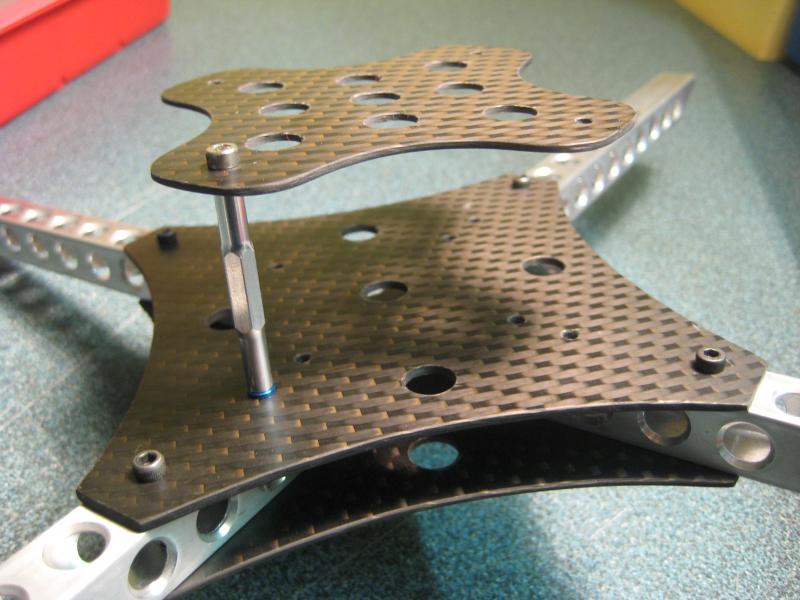

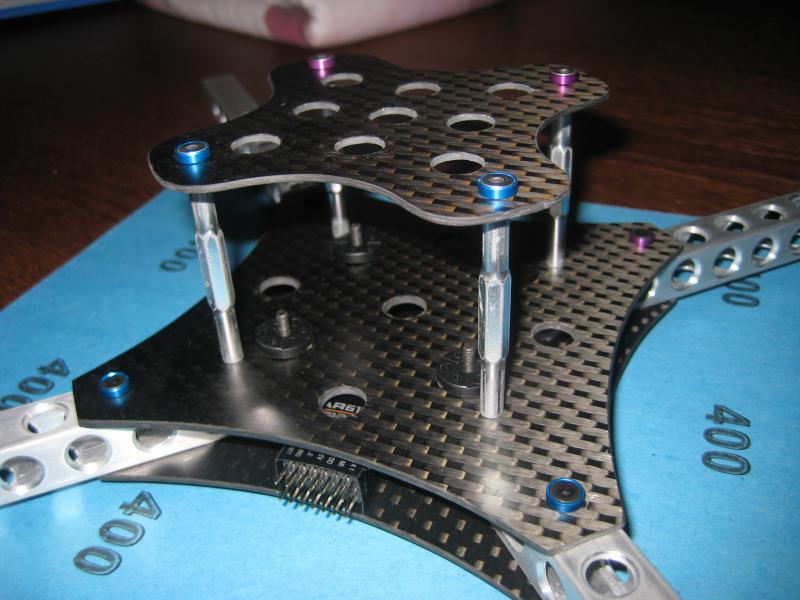

Even een check om te kijken of de deckplate de goede hoogte heeft en of alle gaten overeen komen.

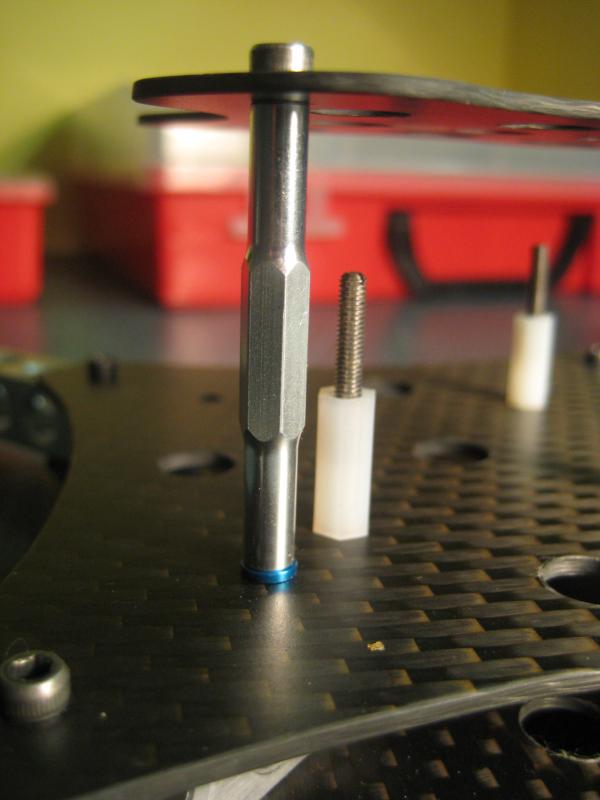

De Alu standoff is van een align 600 heli die de 2 frames met elkaar verbind.
Precies de goede hoogte om het Powerboard en de Multiwii eronder te monteren
Tot nu toe geen problemen!!
Even een check om te kijken of de deckplate de goede hoogte heeft en of alle gaten overeen komen.
De Alu standoff is van een align 600 heli die de 2 frames met elkaar verbind.
Precies de goede hoogte om het Powerboard en de Multiwii eronder te monteren
Tot nu toe geen problemen!!
Laatst bewerkt door een moderator:
Het aluminium is in huis (makkelijk!, Formido)
Carbon zoek ik momenteel op Ebay en morgen de A1 formaten op het werk uitprinten.
De elektronica moet nog besteld worden.
Momenteel wel druk aan het simmen op Phoenix met de Gaui 330, is leuk!!
Om al vast te oefenen in de sim (Real Flight 4.5) kun je onderstaande modellen downloaden:
Knife Edge Swap Pages
Knife Edge Swap Pages
Knife Edge Swap Pages
Knife Edge Swap Pages
23-01-2012: update
Vandaag zijn de aluminium standoffs binnen gekomen, samen met de spektrum AR6100e ontvanger.

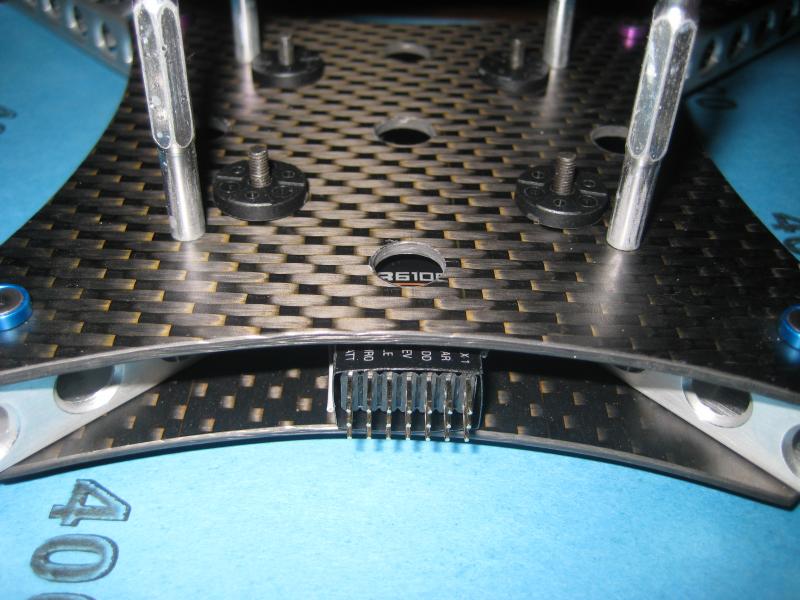

De ontvanger past mooi tussen de baseplates in, hou zelfs nog een paar mm ruimte over, zit mooi beschermt.
Ontvanger wordt in eindsituatie in het midden van de baseplates geplaatst, aansluittingen komen door het voorste gat naar boven tot aan de Multiwii.
De m3 boutjes met de kunststof ringen zijn ook al aangebracht, hier komt het powerboard op, daarboven de Multiwii.
Zelfs aan de kleur van de alu. sluitringen is nagedacht, blauw achter, rood/paars voor, dit komt overeen met de led's die tzt aan de armen komen.
Vandaag zijn de aluminium standoffs binnen gekomen, samen met de spektrum AR6100e ontvanger.
De ontvanger past mooi tussen de baseplates in, hou zelfs nog een paar mm ruimte over, zit mooi beschermt.
Ontvanger wordt in eindsituatie in het midden van de baseplates geplaatst, aansluittingen komen door het voorste gat naar boven tot aan de Multiwii.
De m3 boutjes met de kunststof ringen zijn ook al aangebracht, hier komt het powerboard op, daarboven de Multiwii.
Zelfs aan de kleur van de alu. sluitringen is nagedacht, blauw achter, rood/paars voor, dit komt overeen met de led's die tzt aan de armen komen.
Laatst bewerkt door een moderator:
